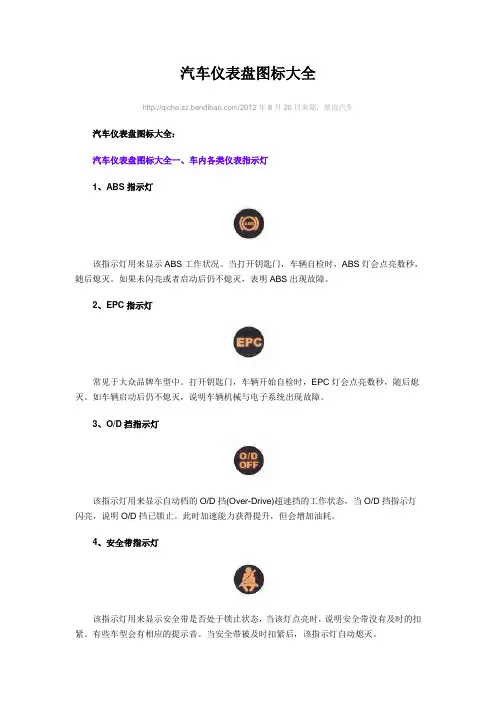

汽车仪表盘图标大全/2012年8月20日来源：新浪汽车汽车仪表盘图标大全：汽车仪表盘图标大全一、车内各类仪表指示灯1、ABS指示灯该指示灯用来显示ABS工作状况。
当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。
如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。
2、EPC指示灯常见于大众品牌车型中。
打开钥匙门，车辆开始自检时，EPC灯会点亮数秒，随后熄灭。
如车辆启动后仍不熄灭，说明车辆机械与电子系统出现故障。
3、O/D挡指示灯该指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。
此时加速能力获得提升，但会增加油耗。
4、安全带指示灯该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。
有些车型会有相应的提示音。
当安全带被及时扣紧后，该指示灯自动熄灭。
5、电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时，该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
6、机油指示灯该指示灯用来显示发动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。
7、油量指示灯该指示灯用来显示车辆内储油量的多少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄灭。
如启动后该指示灯点亮，则说明车内油量已不足。
8、车门指示灯该指示灯用来显示车辆各车门状况，任意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯，提示车主车门未关好，当车门关闭或关好时，相应车门指示灯熄灭。
9、气囊指示灯该指示灯用来显示安全气囊的工作状态，当打开钥匙门，车辆开始自检时，该指示灯自动点亮数秒后熄灭，如果常亮，则安全气囊出现故障。
该指示灯是用来显示车辆刹车盘磨损的状况。
一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。
汽车标识与仪表盘指示灯大全
转向灯指示灯
该指示灯是用来显示 车辆转向灯所在的位 置。通常为熄灭状态。 当车主点亮转向灯时， 该指示灯会同时点亮 相应方向的转向指示 灯，转向灯熄灭后， 该指示灯自动熄灭。
远光指示灯
该指示灯是用来显示 车辆远光灯的状态。 通常的情况下该指示 灯为熄灭状态。当车 主点亮远光灯时，该 指示灯会同时点亮， 以提示车主，车辆的 远光灯处于开启状态。
ESP指示灯
•
ESP作用及与ABS、TCS关系
ESP组成部分
• 1、传感器：转向传感器、车轮传感器、侧滑传感 器、横向加速度传感器、方向盘油门刹车踏板传 感器等。这些传感器负责采集车身状态的数据。 • 2、ESP电脑：将传感器采集到的数据进行计算， 算出车身状态然后跟存储器里面预先设定的数据 进行比对。当电脑计算数据超出存储器预存的数 值，即车身临近失控或者已经失控的时候则命令 执行器工作，以保证车身行驶状态能够尽量满足 驾驶员的意图。
VSC指示灯
VSC指示灯
该指示灯是用来显示车辆VSC(电子车身稳定 系统)的工作状态，多出现在日系车上。当该 指示灯点亮时，说明VSC系统已被关闭。
TCS指示灯
TCS指示灯
该指示灯是用来显示车辆TCS(牵引力控制 系统)的工作状态，多出现在日系车上。当 该指示灯点亮时，说明TCS系统已被关闭。
油箱盖和引 擎盖
后备箱电动按钮
后备箱电动按钮
遥控车钥匙
后视镜的开关
电动座椅开关
电动座椅开关
ABS指示灯
该指示灯用来显示 ABS工作状况。当打 开钥匙门，车辆自检 时，ABS灯会点亮数 秒，随后熄灭。如果 未闪亮或者启动后仍 不熄灭，表明ABS出 现故障。
ABS作用？
• ABS是Anti-LockBrakeSystem的英文缩写， 翻译过来可以叫做“刹车防抱死系统”。 在没有ABS时，如果紧急刹车一般会使轮 胎抱死，由于抱死之后轮胎与地面是滑动 摩擦，所以刹车的距离会变长。如果前轮 锁死，车子失去侧向转向力，容易跑偏； 如果后轮锁死，后轮将失去侧向抓地力， 就易发生甩尾。特别是在积雪路面，当紧 急制动时，就更容易发生上述的情况。
认识汽车仪表盘上地符号
认识汽车仪表盘上的符号汽车仪表盘常见的显示符号车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭。
驻车指示灯—驻车制动手柄（即手刹）拉起时，此灯点亮。
手刹被放下时，该指示灯自动熄灭。
在有的车型上，刹车液不足时此灯会亮。
电瓶指示灯--显示蓄电池工作状态的指示灯。
接通电门后亮起，发动机启动后熄灭。
如果不亮或长亮不灭应立即检查发电机及电路。
刹车盘指示灯--显示刹车盘片磨损情况的指示灯。
正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。
机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查。
水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶。
安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障。
ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。
不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车。
发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。
不亮或长亮表示发动机故障，需及时进行检修。
燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。
添加清洁液后，指示灯熄灭。
电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修。
前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示。
机动车仪表盘灯及汽车开关符号
机动车仪表盘灯及汽车开关符号汽车仪表盘上指示灯信息解读为了让更多的用车朋友能够清楚了解相关图标所代表的功能，我们将从汽车主要的5个系统给大家介绍常见的仪表盘标识信息。
5个系统分别为：1、车辆基本情况提示标识，2、灯光信息提示标识，3、变速箱/车辆行驶状态提示标识，4、电子安全装置/四驱系统标识，5、智能钥匙提示标识。
本文中所提到的仪表盘中的标识是在您的车拥有相关配置之后才会显示的，并不是提到的所有标识在每款车上都有。
1、车辆基本情况提示标识平常常见的并最常使用的图标有：车门提示、手刹提示、安全带提示、发动机自检、润滑油情况检查、ABS系统检查、安全气囊检查、蓄电池提示以及燃油量提示这么几种。
另外，还有一些标识是因为相关车型仪表盘设计的原因而产生的，比如说水温显示标识，在北京现代老款悦动、东风日产骊威等没有水温表的车型上，这些标识就充当显示车辆水温是否正常的功能，一般情况下，蓝色和绿色表示水温低，红色表示水温高，不显示任何颜色表示水温合适。
刚才在说常用标识的时候提到了安全带未系提示标识，而有些对安全要求比较高的车型，比如东风标致408会分开提醒主、副驾驶位置的人安全带是否系好安全带。
车辆基本信息提示标识异常点亮可能代表的故障标识可能的故障情况手刹提示手刹没有放下；刹车片/盘磨损到极限发动机自检燃油系统故障；点火系统故障；排放系统故障润滑油检查润滑系统故障ABS系统检测ABS传感器故障安全气囊检测安全气囊传感器故障蓄电池检测蓄电池没电；电池系统故障水温表显示成红色标识水温过高；蓝色、绿色水温过低助力系统转向助力系统故障2、灯光信息提示标识在仪表盘中除了刚才提示的一些关于车辆安全方面的标识外，还有一部分也是非常重要的，它的存在甚至关系我们驾车的安全，那就是灯光提示标识。
不过这里也需要提醒您一下，如果看到仪表盘上灯光表示亮起的时候可能实际上相应的灯光没有亮，因此就需要我们在使用的过程中勤检查灯光是否正常，因为特别是在夜间开车，没有灯光、甚至不正确使用灯光都会有交通事故的隐患存在。
认识汽车仪表盘上的符号
认识汽车仪表盘上的符号汽车仪表盘常见的显示符号车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭。
驻车指示灯—驻车制动手柄〔即手刹〕拉起时，此灯点亮。
手刹被放下时，该指示灯自动熄灭。
在有的车型上，刹车液不足时此灯会亮。
电瓶指示灯--显示蓄电池工作状态的指示灯。
接通电门后亮起，发动机启动后熄灭。
如果不亮或长亮不灭应立即检查发电机及电路。
刹车盘指示灯--显示刹车盘片磨损情况的指示灯。
正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。
机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查。
水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶。
安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障。
ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。
不亮或长亮则表示系统故障，此时可以继续低速行驶，但应防止急刹车。
发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。
不亮或长亮表示发动机故障，需及时进行检修。
燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。
添加清洁液后，指示灯熄灭。
电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修。
前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示。
汽车仪表盘图标大全
汽车仪表盘图标大全/2012年8月20日来源：新浪汽车汽车仪表盘图标大全：汽车仪表盘图标大全一、车内各类仪表指示灯1、ABS指示灯该指示灯用来显示ABS工作状况。
当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。
如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。
2、EPC指示灯常见于大众品牌车型中。
打开钥匙门，车辆开始自检时，EPC灯会点亮数秒，随后熄灭。
如车辆启动后仍不熄灭，说明车辆机械与电子系统出现故障。
3、O/D挡指示灯该指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。
此时加速能力获得提升，但会增加油耗。
4、安全带指示灯该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。
有些车型会有相应的提示音。
当安全带被及时扣紧后，该指示灯自动熄灭。
5、电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时，该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
6、机油指示灯该指示灯用来显示发动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。
7、油量指示灯该指示灯用来显示车辆内储油量的多少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄灭。
如启动后该指示灯点亮，则说明车内油量已不足。
8、车门指示灯该指示灯用来显示车辆各车门状况，任意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯，提示车主车门未关好，当车门关闭或关好时，相应车门指示灯熄灭。
9、气囊指示灯该指示灯用来显示安全气囊的工作状态，当打开钥匙门，车辆开始自检时，该指示灯自动点亮数秒后熄灭，如果常亮，则安全气囊出现故障。
该指示灯是用来显示车辆刹车盘磨损的状况。
一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。
最新汽车标识与仪表盘指示灯大全
雾灯唆使灯
该唆使灯是用来显示 前后雾灯的工作状况， 当前后雾灯点亮时， 该唆使灯响应的标志 就会点亮。关闭雾灯 后，响应的唆使灯熄 灭。
示宽唆使灯
示宽唆使灯
该唆使灯是用来显示车辆示 宽灯的工作状况，平常平凡 为熄灭状况，当示宽灯掀开 时，该唆使灯随即点亮。当 示宽灯关闭或关闭示宽灯掀 开大年夜灯时，该唆使灯主
ABS唆使灯
该唆使灯用来显示 ABS工作状况。当掀 开钥匙门，车辆自检 时，ABS灯会点亮数 秒，随后熄灭。假如 未闪亮或启动后仍不 熄灭，注解ABS出现 故障。
EPC唆使灯
常见于大年夜众品牌 车型中。掀开钥匙门， 车辆入手下手自检时， EPC灯会点亮数秒， 随后熄灭。如车辆启 动后仍不熄灭，申明 车辆机械与电子系统 出现故障。
远光唆使灯
该唆使灯是用来显示 车辆远光灯的状况。 凡是的情景下该唆使 灯为熄灭状况。当车 主点亮远光灯时，该 唆使灯会同时点亮， 以提示车主，车辆的 远光灯处于开启状况。
玻璃水唆使灯
该唆使灯是用来显示 车辆所装玻璃洁净液 的几何，平常平凡为 熄灭状况，该唆使灯 点亮时，申明车辆所 装载玻璃洁净液已枯 窘，需添加玻璃洁净 液。添加玻璃洁净液 后，唆使灯熄灭。
气囊唆使灯
该唆使灯用来显示安 然气囊的工作状况， 当掀开钥匙门，车辆 入手下手自检时，该 唆使灯主动点亮数秒 后熄灭，假如常亮， 那么安然气囊出现故 障。
刹车盘唆使灯
该唆使灯是用来显示 车辆刹车盘磨损的状 况。一般，该唆使灯 为熄灭状况，当刹车 盘出现故障或磨损过 渡时，该灯点亮，修 复后熄灭。
该唆使灯常亮，申明 该车发动机机油压力 低于划定尺度，需要 维修。
油量唆使灯
该唆使灯用来显示车 辆内储油量的几何， 当钥匙门掀开，车辆 进展自检时，该油亮 唆使灯会短时候点亮， 随后熄灭。如启动后 该唆使灯点亮，那么 申明车内油量已枯窘。
汽车标识与仪表盘指示灯大全
16
远光指示灯
该指示灯是用来显示 车辆远光灯的状态。 通常的情况下该指示 灯为熄灭状态。当车 主点亮远光灯时，该 指示灯会同时点亮， 以提示车主，车辆的 远光灯处于开启状态。
17
玻璃水指示灯 该指示灯是用来显示
车辆所装玻璃清洁液 的多少，平时为熄灭 状态，该指示灯点亮 时，说明车辆所装载 玻璃清洁液已不足， 需添加玻璃清洁液。 添加玻璃清洁液后， 指示灯熄灭。
26
TCS指示灯
27
TCS指示灯
该指示灯是用来显示车辆TCS(牵引力控制 系统)的工作状态，多出现在日系车上。当 该指示灯点亮时，说明TCS系统已被关闭。
28
油箱盖和引 擎盖
29
后备箱电动按钮
30
后备箱电动按钮
31
遥控车钥匙
32
后视镜的开关
33
电动座椅开关
34
电动座椅开关
35
2023/12/18
12
ቤተ መጻሕፍቲ ባይዱ
手刹指示灯
该指示灯用来显示车 辆手刹的状态，平时 为熄灭状态。当手刹 被拉起后，该指示灯 自动点亮。手刹被放 下时，该指示灯自动 熄灭。有的车型在行 驶中未放下手刹会伴 随有警告音。
13
水温指示灯
该指示灯用来显示发 动机内冷却液的温度， 钥匙门打开，车辆自 检时，会点亮数秒， 后熄灭。水温指示灯 常亮，说明冷却液温 度超过规定值，需立 刻暂停行驶。水温正 常后熄灭。
3
超速挡指示灯
该指示灯用来显示自 动档的O/D挡(OverDrive)超速挡的工作 状态，当O/D挡指示 灯闪亮，说明O/D挡 已锁止。此时加速能 力获得提升，但会增 加油耗。
4
安全带指示灯
该指示灯用来显示安 全带是否处于锁止状 态，当该灯点亮时， 说明安全带没有及时 的扣紧。有些车型会 有相应的提示音。当 安全带被及时扣紧后， 该指示灯自动熄灭。
汽车标识与仪表盘指示灯大全
TCS作用
• TCS，其英文全称是Traction Control System，牵引力控制系统，又称循迹控制 系统。是根据驱动轮的转数及传动轮的转 数来判定驱动轮是否发生打滑现象，当前 者大于后者时，进而抑制驱动轮转速的一 种防滑控制系统。它与ABS作用模式十分 相似，两者都使用感测器及刹车调节器。
• TCS不但可以提高汽车行驶稳定性，而且能够提高加速性 ，提高爬坡能力
2020/3/26
ESP指示灯
•
2020/3/26
ESP作用及与ABS、TCS关系
2020/3/26
ESP组成部分
• 1、传感器：转向传感器、车轮传感器、侧滑传感 器、横向加速度传感器、方向盘油门刹车踏板传 感器等。这些传感器负责采集车身状态的数据。
2020/3/26
安全带指示灯
该指示灯用来显示安 全带是否处于锁止状 态，当该灯点亮时， 说明安全带没有及时 的扣紧。有些车型会 有相应的提示音。当 安全带被及时扣紧后， 该指示灯自动熄灭。
2020/3/26
2020/3/26
电瓶指示灯
电瓶指示灯
该指示灯用来显示电瓶使用状态。 打开钥匙门，车辆开始自检时，该 指示灯点亮。启动后自动熄灭。如 果启动后电瓶指示灯常亮，说明该 电瓶出现了使用问题，需要更换。
2020/3/26
• 2、还是左转，后轮抓地不足或者后驱车油门踩 猛了出现转向过度的时候（就是甩屁股）。ESP 会控制右前轮制动，同时减小发动机输出的功率 。纠正错误的转向姿态。
• 3、直线刹车由于地面附着力不均匀出现跑偏的 时候（这时有ABS的车也会出现，我下雪的时候 老在雪地上这么玩，这时候车身会向抓地强的一 边跑偏）。ESP会控制附着力强的轮子减小制动 力，让车按照驾驶员预想的行驶线路前进。同样 当一边刹车一边转向的时候ESP也会控制某些车 轮增大制动力或者减小制动力让车子按照驾驶员 的意图行进
最新汽车标识与仪表盘指示灯大全
汽车型号标识
汽车型号标识用于区分同一品 牌下不同型号的汽车，通常位 于汽车尾部或前部。
型号标识通常由字母、数字或 字母数字组合构成，能够清晰 地表达出汽车的型号和级别。
不同型号的汽车在外观、性能、 配置等方面都有所不同，因此 型号标识也是消费者选择车型 的重要参考依据。
详细描述
当TCS系统正常工作时，指示灯通常不会亮 起；当TCS系统出现故障或关闭时，指示灯 可能会亮起或闪烁。如果TCS指示灯持续亮 起或闪烁，表示TCS系统可能存在故障，需
要及时检查和维修。
EBD电子制动力分配指示灯
总结词
EBD电子制动力分配指示灯用于指示车辆 的EBD系统工作状态。Leabharlann VS详细描述统故障等。
提示指示灯
用于提醒驾驶员车辆处于某种 状态或需要进行维护，如油量
低、冷却液温度高等。
电源指示灯
用于指示车辆电源是否正常开 启。
指示器指示灯
用于指示车辆行驶状态或功能 是否开启，如转向灯、远光灯
等。
指示灯的功能
警示安全
当车辆出现故障或安全 隐患时，警告指示灯亮 起，提醒周围行人或车
辆保障安全。
04
特殊仪表盘指示灯详解
ESP车身稳定系统指示灯
总结词
ESP车身稳定系统指示灯用于指示车辆的ESP系统工作状态。
详细描述
当ESP系统开启时，指示灯通常会亮起；当ESP系统关闭或出 现故障时，指示灯可能会闪烁或熄灭。如果ESP指示灯持续 亮起或闪烁，可能表示ESP系统存在故障，需要检查和维修 。
ABS防抱死系统指示灯
最新汽车标识与仪表盘指示灯大全
最新汽车标识与仪表盘指示灯大全 共34页PPT资料
油量指示灯
该指示灯用来显示车 辆内储油量的多少， 当钥匙门打开，车辆 进行自检时，该油亮 指示灯会短时间点亮， 随后熄灭。如启动后 该指示灯点亮，则说 明车内油量已不足。
车门指示灯
该指示灯用来显示车 辆各车门状况，任意 车门未关上，或者未 关好，该指示灯都有 点亮相应的车门指示 灯，提示车主车门未 关好，当车门关闭或 关好时，相应车门指 示灯熄灭。
雾灯指示灯
该指示灯是用来显示 前后雾灯的工作状况， 当前后雾灯点亮时， 该指示灯相应的标志 就会点亮。关闭雾灯 后，相应的指示灯熄 灭。
示宽指示灯
示宽指示灯
该指示灯是用来显示车辆示宽灯的工作 状态，平时为熄灭状态，当示宽灯打开 时，该指示灯随即点亮。当示宽灯关闭 或者关闭示宽灯打开大灯时，该指
该指示灯是用来显示车辆空调系统的工作 状态，平时为熄灭状态。当点亮内循环按 钮，车辆关闭外循环，空调系统进入内循 环状态时，该指示灯自动点亮。内循环关 闭时熄灭。
VSC指示灯
VSC指示灯
该指示灯是用来显示车辆VSC(电子车身稳定 系统)的工作状态，多出现在日系车上。当该 指示灯点亮时，说明VSC系统已被关闭。
该指示灯用来显示车 辆手刹的状态，平时 为熄灭状态。当手刹 被拉起后，该指示灯 自动点亮。手刹被放 下时，该指示灯自动 熄灭。有的车型在行 驶中未放下手刹会伴 随有警告音。
水温指示灯
该指示灯用来显示发 动机内冷却液的温度， 钥匙门打开，车辆自 检时，会点亮数秒， 后熄灭。水温指示灯 常亮，说明冷却液温 度超过规定值，需立 刻暂停行驶。水温正 常后熄灭。
发动机指示灯
该指示灯用来显示车 辆发动机的工作状况， 当打开钥匙门时，车 辆自检时，该指示灯 点亮后自动熄灭，如 常亮则说明车辆的发 动机出现了机械故障， 需要维修。
汽车仪表盘图标大全
汽车仪表盘图标大全2０１2年８月20日来源：新浪汽车汽车仪表盘图标大全：汽车仪表盘图标大全一、车内各类仪表指示灯1、AＢS指示灯该指示灯用来显示AＢS工作状况。
当打开钥匙门,车辆自检时，ABS灯会点亮数秒,随后熄灭。
如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。
２、EPＣ指示灯常见于大众品牌车型中。
打开钥匙门,车辆开始自检时,EPC灯会点亮数秒，随后熄灭。
如车辆启动后仍不熄灭,说明车辆机械与电子系统出现故障。
3、O/D挡指示灯该指示灯用来显示自动档的O/D挡（Ｏver-Ｄrivｅ)超速挡的工作状态,当O/D挡指示灯闪亮，说明O/D挡已锁止。
此时加速能力获得提升，但会增加油耗。
4、安全带指示灯该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。
有些车型会有相应的提示音。
当安全带被及时扣紧后，该指示灯自动熄灭。
５、电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时,该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮,说明该电瓶出现了使用问题，需要更换。
6、机油指示灯该指示灯用来显示发动机内机油的压力状况。
打开钥匙门，车辆开始自检时,指示灯点亮,启动后熄灭。
该指示灯常亮,说明该车发动机机油压力低于规定标准,需要维修。
7、油量指示灯该指示灯用来显示车辆内储油量的多少，当钥匙门打开,车辆进行自检时，该油亮指示灯会短时间点亮,随后熄灭。
如启动后该指示灯点亮,则说明车内油量已不足。
８、车门指示灯该指示灯用来显示车辆各车门状况，任意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯,提示车主车门未关好,当车门关闭或关好时，相应车门指示灯熄灭。
9、气囊指示灯该指示灯用来显示安全气囊的工作状态,当打开钥匙门,车辆开始自检时,该指示灯自动点亮数秒后熄灭，如果常亮，则安全气囊出现故障。
汽车标识与仪表盘指示灯大全(1)
内循环指示灯
内循环指示灯
该指示灯是用来显示车辆空调系统的工作 状态，平时为熄灭状态。当点亮内循环按 钮，车辆关闭外循环，空调系统进入内循 环状态时，该指示灯自动点亮。内循环关 闭时熄灭。
VSC指示灯
VSC指示灯
该指示灯是用来显示车辆VSC(电子车身稳定 系统)的工作状态，多出现在日系车上。当该 指示灯点亮时，说明VSC系统已被关闭。
转向助力系统 灯
车辆行驶时转向助力 系统故障灯亮起，表 明转向助力系统故障， 此时的转向助力可能 被削弱或彻底失效转 动方向盘的阻力会比 平时大好几倍，而此 故障也无法自行检查 或维修
安全带指示灯
该指示灯用来显示安 全带是否处于锁止状 态，当该灯点亮时， 说明安全带没有及时 的扣紧。有些车型会 有相应的提示音。当 安全带被及时扣紧后， 该指示灯自动熄灭。
远光指示灯
该指示灯是用来显示 车辆远光灯的状态。 通常的情况下该指示 灯为熄灭状态。当车 主点亮远光灯时，该 指示灯会同时点亮， 以提示车主，车辆的 远光灯处于开启状态。
玻璃水指示灯
该指示灯是用来显示 车辆所装玻璃清洁液 的多少，平时为熄灭 状态，该指示灯点亮 时，说明车辆所装载 玻璃清洁液已不足， 需添加玻璃清洁液。 添加玻璃清洁液后， 指示灯熄灭。
电瓶指示灯
电瓶指示灯
该指示灯用来显示电瓶使用状态。 打开钥匙门，车辆开始自检时，该 指示灯点亮。启动后自动熄灭。如 果启动后电瓶指示灯常亮，说明该 电瓶出现了使用问题，需要更换。
机油指示灯
该指示灯用来显示发 动机内机油的压力状 况。打开钥匙门，车 辆开始自检时，指示 灯点亮，启动后熄灭。
该指示灯常亮，说明 该车发动机机油压力 低于规定标准，需要 维修。
安驰666汽车服务有限公司
汽车标识与仪表盘指示灯大全ppt
整理版ppt
34
TCS指示灯
整理版ppt
35
TCS指示灯
该指示灯是用来显示车辆TCS(牵引力控制 系统)的工作状态，多出现在日系车上。当 该指示灯点亮时，说明TCS系统已被关闭。
整理版ppt
36
TCS作用
• TCS，其英文全称是Traction Control
System，牵引力控制系统，又称循迹控制 系统。是根据驱动轮的转数及传动轮的转 数来判定驱动轮是否发生打滑现象，当前 者大于后者时，进而抑制驱动轮转速的一 种防滑控制系统。它与ABS作用模式十分相 似，两者都使用感测器及刹车调节器。
整理版ppt
12
• 2、环境温度：应根据所在地区的气温来决
定机油的粘度，一般来说冬季应选用复式 粘度的机油保证机油的低温流动性能，中 国南方地区可选用SAE 20W/50级粘度的机 油，北方冬季地区SAE 5W/30或10W/30粘 度一般可以满足要求。夏季主要是考虑机 油的粘度保持，因为夏季温度较高粘度太 低的机油不能保持足够的机油压力，使发 动机得不到润滑，夏季中国大部分地区可 选用SAE 15W/40或SAE40机油,温度过高地 区可选用SAE20W/50、SAE 50机油。
整理版ppt
பைடு நூலகம்
4
EPC指示灯
常见于大众品牌车型 中。打开钥匙门，车 辆开始自检时，EPC 灯会点亮数秒，随后 熄灭。如车辆启动后 仍不熄灭，说明车辆 机械与电子系统出现 故障。
整理版ppt
5
超速挡指示灯
该指示灯用来显示自 动档的O/D挡(OverDrive)超速挡的工作 状态，当O/D挡指示 灯闪亮，说明O/D挡 已锁止。此时加速能 力获得提升，但会增 加油耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪表板上的常用标识
O/D挡指示灯用来显示自动档的 O/D挡(Over-Drive)超速挡的工作 状态，当O/D挡指示灯闪亮，说明 O/D挡已锁止。此时加速能力获得 提升，但会增加油耗。
仪表板上的常用标识
该指示灯用来显示电瓶使 用状态。打开钥匙门，车辆开 始自检时，该指示灯点亮。启 动后自动熄灭。如果启动后电 瓶指示灯常亮，说明该电瓶出 现了使用问题，需要更换。
仪表板上的常用标识
该指示灯用来显示发动 机内机油的压力状况。打 开钥匙门，车辆开始自检 时，指示灯点亮，启动后 熄灭。该指示灯常亮，说 明该车发动机机油压力低 于规定标准，需要维修。
仪表板上的常用标识
该指示灯用来显示车辆内储油量 的多少，当钥匙门打开，车辆进行自 检时，该油亮指示灯会短时间点亮， 随后熄灭。如启动后该指示灯点亮， 则说明车内油量已不足。
各种传感器（冷却液温度传感器）
冷却液温度传感器不仅可向发动机管理系统提供数 据，而且可经仪表显示器向驾驶员传递信息。
2、冷却液温度表
作用：冷却液温度表用来检测和显示发动机水套中 冷却液的工作温度，以防因冷却液温度过高而使发动机 过热。
2、冷却液温度表
分类：冷却液温度指示表可分为电热式、 电磁式和动磁式三种，冷却液温度传感 器可分为双金属片式和热敏电阻式两种。 （常用的是电热式冷却液温度指示表配 双金属片式传感器、电热式冷却液温度 指示表配热敏电阻式传感器和电磁式冷 却液温度指示表配热敏电阻式传感器三 种。）
汽车仪表分类和常用标志
一、汽车仪表作用仪表作用
为驾驶员 提供重要 汽车运行 信息的装 置，同时 也是维修 人员发现 和排除故 障的重要 工具。
二、汽车仪表的分类
1.按工作原理划分 机械式仪表:就是基于机械作用力而工作的仪表。 电气式仪表:就是基于电测原理,通过各类传感器将被测 的非电量变换成电信号（模拟量）加以测量的仪表。 模拟电路电子式仪表:其工作原理与电气式仪表基本相同 ，只不过是用电子器件（分立元件和集成电路）取代原 来的电气器件，现在均采用各种专用集成电路。 数字式仪表:就是由ECU采集传感器的信号，将模拟量 转换为数字量，经分析处理后控制显示装置的仪表。
液晶是一种有机化合物， 在一定温度范围和条件下， 既具有普通液体的流动性， 也具有晶体的某些光学特 性。
(2)显示器显示方法
由七段、十四段或十七 段小线段组成数字或字 符显示。
由成行列排列的点阵元素 组成数字或字符，
数字仪表的优点
（1）指示精度高。 （2）重复性好。 （3）分度均匀。 （4）响应速度快、无抖动。 （5）可靠性有根本改善。 （6）产品品质的稳定性和可靠性有根本保证。 （7）通用性好。
仪表板上的常用标识
该指示灯用来显示安全气囊的 工作状态，当打开钥匙门，车 辆开始自检时，该指示灯自动 点亮数秒后熄灭，如果常亮， 则安全气囊出现故障。
仪表板上的常用标识
四、仪表板上的常用标识
仪表板上的常用标识 汽车驾驶室的仪表板上装有指示汽车、发动机
运行工况的各种仪表、报警灯、指示灯、各种控 制开关和按钮。为了便于驾驶员识别和控制，在 各指示灯、开关的相应位置标有醒目的形象符号。 各种符号的含义如下图对应文字所示。
仪表板上的常用标识
EPC指示灯在大众品牌车型中 比较常见。打开钥匙门后，车 辆开始自检，EPC指示灯会点亮 数秒，随后熄灭。如车辆启动 后仍不熄灭，说明车辆机械与 电子系统出现故障。
三、常用的仪表
为了使驾驶员能够掌握汽车及各系统的工作情况， 在汽车驾驶室内的仪表板上装有各种指示仪表、指示灯及 各种报警信号装置。
三、常用的仪表
汽车上常用的仪 表有车速里程表、 发动机转速表、 机油压力表、燃 油表、冷却液温 度（水温）表等， 它们通常与各种 信号灯一起安装 在仪表板上，称 为组合仪表。
2.按安装方式划分 组合式仪表:就是将各仪表组合安装在一起。 分装式仪表:就是将各仪表单独安装。
1、传统仪表
传统指针 式仪表
2、数字仪表
数字式组合仪表由各种传终于感回器到、微电脑、显 示器三大部分组成。一般现代都了具！有自诊断功能。
（1）常用显示器件
它是应用最为广泛的低 压显示器件，其实质是 晶体管。
仪表板上的常用标识
ABS指示灯是用来显示车辆 的ABS工作状况。当打开钥 匙门后，车辆自检开始时， ABS指示灯会点亮数秒，随 后自动熄灭。如果ABS指示 灯未闪亮或者车辆启动后仍 不熄灭，表明该车ABS出现 故障。
仪表上警告灯和监视灯符号说明
该指示灯用来显示安全带是 否处于锁止状态，当该灯点 亮时，说明安全带没有及时 的扣紧。有些车型会有相应 的提示音。当安全带被及时 扣紧后，该指示灯自动熄灭。
3、燃油表
作用：燃油表用来指示燃油箱内燃油的储存量。 分类：燃油表有电磁式、动磁式和电热式三种，
传感器均为可变电阻式。
各种传感器（车速传感器）
磁脉冲式
霍尔式
4、车速里程表
作用：车速里程表是用来指示 1 汽车行驶速度 2 累计行驶里程数的仪表。
分类：磁感应式、电子式
4、车速里程表
磁感应式车速里程 表
1.永久磁铁2.铝碗 3.磁屏 4.盘形弹
簧 5.刻度盘6.指针
4、车速里程表
电子式车速里程表主要由车速传感器、电子电 路、车速表和里程表四部分组成。
பைடு நூலகம்
5、发动机转速表
作用：发动机转速表用于指示发动机的运转 速度。 分类：常用的转速表有机械式和电子式两种。 组成：电子式转速表获取转速信号的方式有 三种，即取自点火系、发动机的转速传感器 和发电机。
四、汽车仪表
机油压力传感器（实物）
这个灯 还是不 亮为妙！
电阻式机油压 力传感器
电热式机油压 力传感器
1、机油压力表
作用：机油压力表用来检测和显示发 动机主油道的机油压力的大小，以防因 缺机油而造成拉缸、烧瓦的重大故障发 生。
组成：它由机油压力传感器和机油压 力指示表两部分组成。
分类：机油压力指示表可分为电热式、 电磁式和弹簧式三种。（机油压力传感 器可分为双金属片式和可变电阻式两种。 常用的是电热式机油压力指示表配双金 属片式机油压力传感器和电磁式机油压 力指示表配可变电阻式机油压力传感 器。）
