ABB变频器恒压供水调试说明
ABB变频器恒压供水调试说明1.先检查接线有没有问题把现场压力传感器的线路更改传感器24V---------供电电源24V传感器0V----------AI模块通道+供电电源0V----------AI模块通道-2.通过跳线，在变频器上把AI1调成0-20mA信号因为现场压力传感器的信号是0-20mA，将EM235的拨码开关调成0-20mA。
3.设置变频器控制为:DI14.设置变频器控制方式为端子控制REM5.设置变频器频率上下限6.设置EM235模块DIP开关7.手动模式启动1#变频器输入频率，测试变频器设置参数是否正确；如果正确安装配置，设置2#3#变频器，然后进行测试。
8．开始调试程序，切换手动控制状态，测试无水检测，急停等功能。
9.然后切换到自动控制状态，测试自动增减泵，PID调节等。
10.plc测试程序完成后，连上触摸屏测试11.测试完触摸屏后，将PLC程序中计时时间设置为若干分钟，看弹出的“请输入密码窗口”是否会挡住操作栏.调试中遇到的问题变频器型号ABB:ACS510一、变频器带电机:功率的变频器可带（相对于变频器）小功率电机，不能小功率变频器带大功率电机如：今天遇到的问题电机铭牌:380V11KW20.6A50HZ变频器铭牌:380V7.5KW17A变频器控制电机，显示的频率即为电机频率，如到达50Hz，电机的电流为20A，而变频器与电机是串在回路中，所以变频器电流也是20A，但是变频器额定电流为17A，所以会把变频器烧掉。
二、调试时变频器可以正常启动，但是PLC输入0-20mA信号无法控制变频器的频率，检测到EM232端子上有电流和电压输出，变频器参数也设置正确。
原因：EM232模块的端子M0I0,到变频器端子AI1、AGND线接反了。
正常应该为I0---AI1,M0----AGND.三、变频器有两个模拟量接受端子:AI1、AI2如图所示的拨码开关为：AI1端子接受的信号为电压，AI2端子接受的信号为电流（可根据自己的要求来设置）四、变频器接线1.拨码开关，接受外部控制的模拟量信号类型，左：电压，右：电流；分AI1与AI2两路2.模拟量信号接线端：AI13.启动信号端子接线4.运行信号，反馈给PLC5.故障信号，反馈给PLC五、设置参数按MENU/ENTER键选择到PAr，在按下MENU/ENTER键然后会显示：01-99的参数组（如图“99“），选择要设置的参数组然后按下MENU/ENTER键显示“99XX“即为手册中的“Group99“，快速按2下MENU/ENTER键，根据手册设置参数六、手动测试时，两台变频器都切换到工频时，压力还远远不够（目标压力5.0KG,实际只有3.0）解决方法：1）压力传感器后面的阀门关掉（压力自动会增加）。
abb恒压供水变频器
abb恒压供水变频器abb恒压供水变频器简介abb恒压供水变频器是由ABB研发、生产、销售的知名变频器品牌。
主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据着重要的地位。
abb恒压供水变频器工作原理abb恒压供水变频器通过将380V交流电压整流滤波成为平滑的510V直流电压，再通过逆变器件将510V直流电压变成频率与电压均可调的交流电压，电压调节范围在0V--380之间；频率可调范围在0HZ--600HZ之间。
以达到控制电动机无极调速的目的。
abb恒压供水变频器主要性能：abb恒压供水变频器完美匹配风机水泵：增强的PFC应用：abb恒压供水变频器最多可控制7(1+6)个泵;能切换更多的泵。
SPFC：abb恒压供水变频器有循环软起功能;可依次调节每个泵。
多点U/F曲线：abb恒压供水变频器可自由定义5点U/F曲线;可灵活广泛的应用。
abb恒压供水变频器超越模式：abb恒压供水变频器应用于隧道风机的火灾模式; 应用于紧急情况下。
abb恒压供水变频器PID调节器：abb恒压供水变频器有两个独立的内置PID控制器：PID1和PID2，PID1可设置两套参数;通过PID2可控制一个独立的外部阀门。
abb恒压供水变频器的经济优势：直觉特性：abb恒压供水变频器噪音最优化，当传动温度降低时增加开关频率，可控的冷却风机，仅在需要时启动;可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低传动噪音并提高功效。
磁通优化：负载降低时自动降低电机磁通;极大地降低能耗和噪音。
abb恒压供水变频器连接性：abb恒压供水变频器简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上;减少安装时间，节约安装空间，可靠的电缆连接。
更环保：EMC：适用于第一及第二环境的RFI滤波器为标配;不需要额外的外部滤波器。
恒压供水电气控制系统电气原理图（ABB-ACS510+远传压力表恒压供水）
关于ABB变频器的恒压供水PID控制详细讲解
关于ABB变频器的恒压供水PID控制详细讲解本人在造纸行业工作多年,对造纸行业的控制有一定的了解,平时苦恼于手下的员工对于造纸行业的电控了解不够.后来将造纸行业常用的控制汇编成一本培训资料,发给部门的所有工人熟读.收到一定的效果,本培训材料完全针对造纸行业的控制按照实际的电路来详细讲解其工作原理和工作的过程,涵盖造纸电控的外围设备控制,包括电机的直接启动,变频控制,软启动控制,正反转控制,多速电机控制.两地控制,纸机传动控制,复卷机.切纸机,复合机,包装输送系统.行车控制.可以说覆盖了造纸厂所有的电气控制.现先将其中的一小节发上来和大家交流,希望高手指正.恒压供水PID控制PID控制P：比例环节。
也称为放大环节，它的输出量与输入量之间任何时候都是一个固定的比例关系。
I: 积分环节：指输出量等于输入量对时间的积分。
D: 微分环节：指输出等于输入的微分。
微分只与变化率有关，而与变化率的绝对值无关，偏差越大，控制越强。
其主要作用就是对变化的波动有更强的抑制能力。
PID：比例积分微分调节器。
工作过程：当波动作用的瞬间，由于微分的超前作用，使微分的输出量最大，同时比例控制也开始作用。
然后由于波动的变化率为零（理想状态）。
故微分输出开始衰减，曲线开始下降。
这时由于偏差的作用。
积分开始作用，使曲线上升，。
随着微分作用的逐渐消失，积分起主导作用，直到偏差完全消失（理想状态）。
积分的输出也不再增加。
而比例的控制是贯穿始终的。
ABB变频器的过程PID控制ABB变频器内部有一个内置的PID控制器，它可用于控制压力，流量和液位等过程变量。
启动过程PID控制后，过程给定信号将取代速度给定信号。
另外一个实际值（过程反馈值）也会反馈给传动单元，过程PID控制会调节传动单元的速度使实际测量值等于给定值。
下图是一个不带PLC控制的一脱二恒压供水电气原理图：变频器通过3个24V中间继电器来控制外部备用泵。
假设：当前水压的期望值为4.2kg。
abb变频器恒压供水

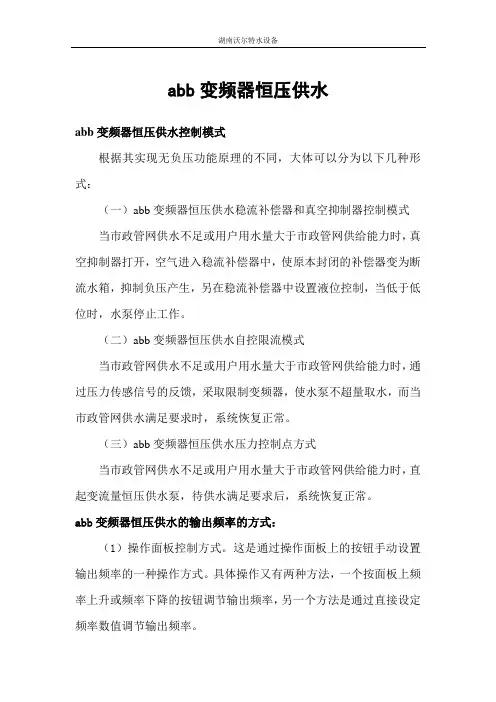

abb变频器恒压供水abb变频器恒压供水控制模式根据其实现无负压功能原理的不同，大体可以分为以下几种形式：（一）abb变频器恒压供水稳流补偿器和真空抑制器控制模式当市政管网供水不足或用户用水量大于市政管网供给能力时，真空抑制器打开，空气进入稳流补偿器中，使原本封闭的补偿器变为断流水箱，抑制负压产生，另在稳流补偿器中设置液位控制，当低于低位时，水泵停止工作。
