工程制图-尺寸标注
工程图的尺寸标注
二、标注尺寸的三要素
一个完整的尺寸应包括尺寸界线、尺寸线、尺寸数字 三 个基本要素。
1、尺寸界线 尺寸界线要用细实线绘制,并应由图形的轮廓线、轴线
或对称中心线处引出。也可以利用轮廓线、轴线或对称中心 线作尺寸界线。
指出:
[关于教学手段] 1 、为了使学生掌握尺寸的三要素,利用电子课件 的优越性,分别将尺寸界线、尺寸线、尺寸数字 在平面图形中逐一显示,使学生明确正确的画法, 并感受到操作的全过程,从而突出本节内容的重 点。 2 、由于本节内容知识点较多,有各种常用尺寸的 注法需要学生掌握,这时教学中应抓住尺寸的三 要素,分别从尺寸界线、 尺寸线、尺寸数字三个
本节内容的重点是使学生掌握尺寸的三个要素,即 尺寸界线、尺寸线的正确画法,及尺寸数字正确注写。
[教材的难点] 1、 线性尺寸的数字方向的判断。 2 、尺寸线两端箭头规范画法的掌握。
[难点突破的方法] 1 、 用圆规作教具在黑板上演示不同位置的
手段,以鉴别各种不同位置线性尺寸的数字方 向。
2 、利用版画演示正确箭头的画法,另外还 可以在巡视指导过程中给学生面授,使学生正 确掌握。
18
2-ø6
30 50
3、尺寸数字
指出:
(1)尺寸数字标注在尺寸线的上方或中断处。 (2)尺寸数字不可被任何图线所通过,当不可避 免时,必须把图线断开。
(3)线性尺寸的数字方向应认真鉴别,不可把数 字方向弄反。
(4)在300区域内的尺寸数字,应引出标注。
三、常用的尺寸注法
1、线性尺寸
2、圆与圆弧
六、小结
1、基本规则 2、尺寸的三要素
(1)尺寸界线 (2)尺寸线 (3 Nhomakorabea尺寸数字 3、常用尺寸的标注方法。
工程制图尺寸标注
直径和半径标注的注意事项
标注时应确保尺寸数值的 准确性和清晰度,避免产 生歧义。
在标注直径和半径时,应 注意单位的一致性,避免 出现混淆。
ABCD
对于较长的尺寸,应考虑 将其分成两部分或更多部 分进行标注,以提高清晰 度。
在标注复杂图形时,应遵 循先标注大尺寸再标注小 尺寸的原则,以避免产生 冲突。
弧长型尺寸标注
总结词
弧长型尺寸标注是用于表示圆弧或圆周长度的标注方法。
详细描述
在工程制图中,弧长型尺寸标注通常用于表示圆弧或圆周的长度。它由圆心角和半径两个参数组成,通过这两个 参数可以计算出圆弧或圆周的长度。这种标注方法在机械、建筑和航空等领域中广泛应用,能够为制造和施工提 供准确的指导。
标高型尺寸标注
总结词
尺寸线的调整主要涉及到长度、位置和方向的改变,以适应不同设计需求和图纸 布局。
详细描述
在工程制图中,尺寸线的长度、位置和方向对于确定物体各部分的实际大小至关 重要。根据需要,可以延长或缩短尺寸线,移动尺寸线的位置,以及调整尺寸线 的方向,以确保尺寸标注的准确性和清晰度。
尺寸界线的优化
总结词
尺寸界线是尺寸标注的重要组成部分,对其进行优化可以提高标注的清晰度和可读性。
工程制图尺寸标注
目录
• 工程制图尺寸标注概述 • 尺寸标注的符号与线型 • 线性尺寸标注 • 直径和半径尺寸标注 • 其他类型尺寸标注 • 尺寸标注的修改与完善
01
工程制图尺寸标注概述
尺寸标注的重要性
01
02
03
准确表达设计意图
尺寸标注是工程制图的重 要组成部分,能够准确表 达设计意图,为施工提供 准确的指导。
06
尺寸标注的修改与完善
工程制图尺寸标注基本规则-工图标尺寸规则
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其他说明)的尺寸,一般以毫米为单位。
以毫米为单位时,不注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸,为该图样所表示机件的最后完工尺寸,否则应另加说明。
4、机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管,图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成,如图8-44所示。
5尺寸文字:表示实际测量值。
系统自动计算出测量值,并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线:表示标注的围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段,两端指到尺寸界线上。
如图8-44(a)所示。
7起止符:表示测量的起始和结束位置。
系统提供多种符号供选用,用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线:从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线,也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线(含有箭头)——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示,球用“SФ”、“SR”表示。
半径用“R”表示,方形结构用“□”表示,参考尺寸其数字加注“()”1、标注线性尺寸时:水平方向数字字头朝上;垂直方向数字字头朝左。
2、标注角度尺寸时:数字一律水平书写,注在尺寸线的中断处、外侧或引出,尺寸线是圆弧线。
实际上根本不是这样的,数字不必水平书写。
3、标注圆和圆弧时:圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时,尺寸线应通过圆心。
尺寸数字不能被任何图线穿过;大尺寸在外,小尺寸在。
工程制图第四章-组合体4尺寸标注的基本规定
3~4mm
尺寸界线与尺寸线倾斜
在光滑过渡处标注尺寸时,必须用细 实线将轮廓线延长,从它们的交点处 引出尺寸界线。
光滑过渡处,用细实线将轮廓线沿长
§1-1 机械制图基本规定
五、尺寸标注(摘自GB/T 4458.4-2003)
2. 标注尺寸的基本规定 — 尺寸线的有关规定
尺寸线用细实线绘制,其终端有箭头和斜线两种形式。在机械制造图 样中尺寸线终端主要采用箭头的形式。 当尺寸线与尺寸界线相互垂直时,同一张图样中只能采用一种尺寸线 终端的形式。
标注总体尺寸并整理。
以轴承座为例介绍组合体尺寸标注步骤
六、组合体视图尺寸的标注步骤
§4-5 组合体视图的尺寸注法
七、尺寸的清晰布置
§4-5 组合体视图的尺寸注法
为了便于看图,必须把每一尺寸安排在合适的视图上,并注在适当的 位置。首先,各形体的尺寸布置应和视图对该形体形状特征和位置特征的 表达情况配合起来,其次应使尺寸与尺寸之间、尺寸与视图之间都不得互 相干扰,以免影响图形的清晰。因此,布置尺寸时,应注意下列各点:
φ70
相贯线自然形成,不应标注!
φ100
20
28
§4-5 组合体视图的尺寸注法
四、组合体视图尺寸标注中应注意的问题
2. 所注尺寸应符合形体分析原则
§4-5 组合体视图的尺寸注法
五、柱体的尺寸注法举例
运用形体分析标注组合体视图的尺寸时,一般是首先把组合 体分解成若干简单形体,然后分别标注出各简单形体的尺寸和它 们之间的定位尺寸。因此,掌握一些简单形体的尺寸注法,具有 重要意义。
形式标注。
(a)
(b)
(c)
(d)
§1-1 机械制图基本规定
五、尺寸标注(摘自GB/T 4458.4-2003)
工程制图--尺寸标注
同特征时,可以在图形右 上角同意标注
在标题栏附近说明这些代号 的含义
图
例
说
各倾斜表面粗糙度代号
带横线的表面粗糙度的
用细线相连的表面只标
明 的注法
注法
.
注一次
表面粗糙度标注示例(二)
图 例 说 齿轮的注法 明
图
例Leabharlann 同一表面不同表面粗 连续表面的表面粗糙
糙度的注法
度只注一次
说 螺纹注法 明
②.在表面粗糙度代号中,数值的大小和方向必须与图中尺寸数字的大小和方向一致; ③.图样上所注表面粗糙度是指零件完工后的表面粗糙度
3.2 30° 3.2
3.2
30°
.
3.2
12.5 12.5
表面粗糙度标注示例(一)
图
例
说 对其中使用最多的一种代 当零件所有表面具有相 可以简化标注代号,但要
明
号可以统一标注在图纸右上 角,并注“其余”二字
3).一般应按上图所示方向注写,并尽可能避免在图示30°范围内标注尺寸, 无法避免时应引出标注。
.
4).尺寸数字不可被任何图线所通过,否则必须将该图线断开
.
尺寸标注示例
.
3、 其它特殊尺寸的标注
3.1 直径与半径的标注
直径尺 寸数字 前加注
符号 “Ø”
球面的直径或
半径时,应在 符号“Ø”或 “R”前再加注 符号“S ”
.
3.尺寸标注的举例
1.形体分析 2.选尺寸基准 3.注定位尺寸
.
4.标注定形尺寸
.
5).调整总体尺寸
.
全部尺 寸
.
4.尺寸标注的注意事项
1).标注尺寸必须在形体分析的基础上,按分解的形体标 注定形和定位尺寸,切忌主观随意

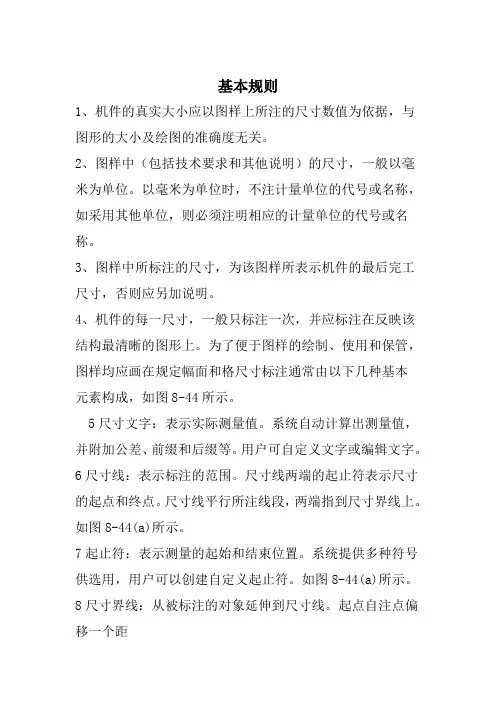

工程制图尺寸标注基本规则
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其他说明)的尺寸,一般以毫米为单位。
以毫米为单位时,不注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸,为该图样所表示机件的最后完工尺寸,否则应另加说明。
4、机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管,图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成,如图8-44所示。
5尺寸文字:表示实际测量值。
系统自动计算出测量值,并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线:表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段,两端指到尺寸界线上。
如图8-44(a)所示。
7起止符:表示测量的起始和结束位置。
系统提供多种符号供选用,用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线:从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线,也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线(含有箭头)——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示,球用“SФ”、“SR”表示。
半径用“R”表示,方形结构用“□”表示,参考尺寸其数字加注“()”1、标注线性尺寸时:水平方向数字字头朝上;垂直方向数字字头朝左。
2、标注角度尺寸时:数字一律水平书写,注在尺寸线的中断处、外侧或引出,尺寸线是圆弧线。
实际上根本不是这样的,数字不必水平书写。
3、标注圆和圆弧时:圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时,尺寸线应通过圆心。
尺寸数字不能被任何图线穿过;大尺寸在外,小尺寸在内。
工程制图第六章(三)尺寸标注
标注步骤:
➢形体分析 ➢选尺寸基准 ➢逐个形体表注尺寸
➢检查调整
60 100
20
120
R40
长度 基准
标注示例:
高度 基准
标注步骤: ➢形体分析 ➢选尺寸基准 ➢逐个形体表注尺寸 ➢检查调整
宽度 基准
长度 基准
四、尺寸标注应注意的地方
遵循的原则:标注清晰,布置得当,便于阅读和查找。为此,要符合: 1. 形状特征原则 某个部位的尺寸尽可能注在反映该部位形状特征最明显的那个视图上。
4. 同轴回转体的直径,应尽量标注在非圆视图上
5.相互平行的尺寸,要使小尺寸靠近图形,大尺寸 依次向外排列,避免尺寸线和尺寸线或尺寸界线相交 6. 同一个方向上连续标注的几个尺寸应该尽量配置 在少数几条线上,避免标注封闭尺寸 7. 尺寸应该尽可能标注在轮廓线外面,应该尽量避免在
虚线上标注尺寸
(1)标注尺寸必须在形体分析的基础上,按分解的各个组成形体来定形、定位, 切忌片面地按视图中的线框或线条来标注尺寸。
定位尺寸标注的注意事项:
1、基本立体之间的相互位置要 确定;
2、棱柱的位置由棱面确定,圆 柱和圆锥的位置由轴线确定;
3、处于对称位置的物体,需注 出相互间的距离;
4、基本立体的轴线位于物体的 对称平面上时,相应的定位尺 寸可省略。
一些常见形体的定位尺寸
⑴
⑵
高度基准
宽度基准
高度基准
宽度基准 ⑶
长度基准
(4) 尺寸排列要整齐 同一方向的定形、定位尺寸要组合起来,首尾相连,排成平行的几道尺寸“链”,
小尺寸在内,大尺寸在外。 尺寸线间距要基本相等(7~10mm) 两个投影图共同的尺寸,以标注在两个投影之间为宜。 (5) 尺寸数字必须正确 尺寸数字不能有错误,尺寸书写要工整,大小要一致。 每一行的细部尺寸总和应等于该方向的总尺寸 (6)当形体轮廓是曲面时,总体尺寸只能注到该曲面的中心轴线位置,同时加注
工程制图尺寸标注基本规则-工图标尺寸规则
基本规则1、机件得真实大小应以图样上所注得尺寸数值为依据,与图形得大小及绘图得准确度无关。
2、图样中(包括技术要求与其她说明)得尺寸,一般以毫米为单位、以毫米为单位时,不注计量单位得代号或名称,如采用其她单位,则必须注明相应得计量单位得代号或名称、3、图样中所标注得尺寸,为该图样所表示机件得最后完工尺寸,否则应另加说明。
4、机件得每一尺寸,一般只标注一次,并应标注在反映该结构最清晰得图形上。
为了便于图样得绘制、使用与保管,图样均应画在规定幅面与格尺寸标注通常由以下几种基本元素构成,如图8—44所示、5尺寸文字:表示实际测量值。
系统自动计算出测量值,并附加公差、前缀与后缀等。
用户可自定义文字或编辑文字。
6尺寸线:表示标注得范围。
尺寸线两端得起止符表示尺寸得起点与终点。
尺寸线平行所注线段,两端指到尺寸界线上、如图8—44(a)所示。
7起止符:表示测量得起始与结束位置、系统提供多种符号供选用,用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线:从被标注得对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸得三要素1。
尺寸界线——用来限定所注尺寸得范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线,也可直接用以上线型为尺寸界线、超出尺寸线终端2—3mm。
2、尺寸线(含有箭头)—-用细实线绘制、要与所注线段平行、3。
尺寸数字标注尺寸得符号直径用“Ф”表示,球用“SФ”、“SR"表示。
半径用“R"表示,方形结构用“□”表示,参考尺寸其数字加注“()”1、标注线性尺寸时:水平方向数字字头朝上;垂直方向数字字头朝左。
2、标注角度尺寸时:数字一律水平书写,注在尺寸线得中断处、外侧或引出,尺寸线就是圆弧线、实际上根本不就是这样得,数字不必水平书写、3、标注圆与圆弧时:圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆与圆弧时,尺寸线应通过圆心。
尺寸数字不能被任何图线穿过;大尺寸在外,小尺寸在内。
工程制图CAD尺寸标注
采用高精度的测量工具和方法,确保图纸比 例和尺寸单位的一致性,以及在标注尺寸时 仔细核对数据。
尺寸标注缺失的问题
总结词
尺寸标注缺失可能导致图纸无法完整 表达设计意图,影响施工和加工。
详细描述
可能的原因包括设计人员疏忽、标注 时未考虑所有必要的尺寸、尺寸标注
被意外删除等。
解决方案
在设计阶段就充分考虑所有必要的尺 寸,并在标注时仔细核对,确保所有
必要尺寸都已标注。
尺寸标注混乱的问题
总结词
尺寸标注混乱可能使图纸难以理解,增加阅读难度,甚至导致误 解。
详细描述
可能的原因包括尺寸标注不规范、尺寸标注与图形不对应、不同 尺寸单位混用等。
解决方案
遵循统一的尺寸标注规范,确保尺寸标注与图形一一对应,以及 在标注时使用统一的尺寸单位。
感谢您的观看
THANKS
表示实际测量得到的数值。
尺寸箭头
表示尺寸的起始和终止位置, 箭头一般指向尺寸界线。
尺寸标注的规则
清晰明了
尺寸标注应简洁明了,避免不 必要的复杂性。
一致性
在整个设计图纸中,应保持相 同的尺寸标注风格和格式。
准确性
尺寸标注应准确无误,避免产 生歧义或误导。
完整性
尺寸标注应完整,不遗漏任何 必要的测量值。
角度尺寸标注用于表示两条线段之间的夹角大小。
02
在CAD软件中,角度尺寸标注通常使用圆括号或方 括号表示,括号内的数字表示夹角的度数。
03
角度尺寸标注时需要注意夹角的起始线和终止线, 确保标注的准确性。
半径和直径尺寸标注
半径和直径尺寸标注用于表示圆 或圆弧的半径和直径。
在CAD软件中,半径和直径尺 寸标注通常使用中心线符号表示, 符号的位置应与圆或圆弧的中心
工程制图第四章工程图中尺寸及文本标注
⼯程制图第四章⼯程图中尺⼨及⽂本标注第四章⼯程图中尺⼨及⽂本标注§4.1 机械制图国家标准关于尺⼨标注(GB4458.4-1984)的规定§4.2 AutoCAD 尺⼨标注的基本⽅法§4.3 平⾯图形的尺⼨分析§4.4 ⽴体的尺⼨标注§4.5 ⼯程图⽂本标注§4.1 机械制图国家标准关于尺⼨标注(GB4458.4-1984)的规定⼯程图样中,除了有表达形体形状的图形外,还需标注尺⼨来表⽰形体的⼤⼩。
尺⼨标注基本规则尺⼨标注的基本要素及其规定常见的尺⼨注法尺⼨标注基本规则(1) 机件的真实⼤⼩应以图样上所注的尺⼨数值为依据,与图形的⼤⼩及绘图的准确度⽆关。
(2) 图样中(包括技术要求和其它说明)的尺⼨,以毫⽶(mm)为单位时,不需标注计量单位的代号或名称,如采⽤其它单位,则必须注明相应的计量单位的代号或名称。
(3) 图样中所标注的尺⼨,为该尺⼨所⽰机体的最后完⼯尺⼨,否则应另加说明。
(4) 机件的每⼀尺⼨,⼀般只标注⼀次,并应标注在反映该结构最清晰的图形上。
尺⼨标注的基本要素及其规定⼀个完整的尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成,如图4-1所⽰。
图4-1 尺⼨标注的基本要素(⼀)尺⼨界线尺⼨界线⽤细实线绘制,并应由图形的轮廓线、轴线或对称中⼼线引出。
也可利⽤轮廓线、轴线或对称中⼼线作尺⼨界线。
尺⼨界线⼀般应与尺⼨线垂直,并超出尺⼨线的终端2 mm左右。
(⼆)尺⼨线尺⼨线⽤细实线绘制,终端有如图4-2所⽰箭头。
尺⼨线不能⽤其它图线代替,不得与其它图线重合或画在其延长线上,⼀般也不得与其它图线相交。
当有⼏条互相平⾏的尺⼨线时,⼤尺⼨要注在⼩尺⼨图4-2 箭头形状外侧。
在圆或圆弧上标注直径或半径时,尺⼨线或其延长线⼀般应通过圆⼼。
(三)尺⼨数字线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左侧,也允许注写在尺⼨线的中断处。
倾斜尺⼨数字应有头向上的趋势。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.零件尺寸标注的一般原则
1).零件的重要尺寸要直接标注 2).尺寸标注要便于加工、便于测量 3).不要注成封闭尺寸链
精品
三、零件表达方案的选择和尺寸标注举例
1.轴套类零件
轴套类零件的加工位置大多是轴线水平放置,绘制主视图时多采用加工位置
精品
2.盘盖类零件
盘类零件是扁平的盘状,主体部分是回转体。基本视图一般主视 图和左视图,主视图常采用轴线水平放置。
精品
2.3 尺寸终端
1). 终端符号有两种形式------箭头和斜线, 同一图样中,只能采取一种形式。
2).当尺寸很小无法画箭头时,可用圆点表示。
精品
2.4.尺寸数字
1).位置: 尺寸数字一般应注写在水平尺寸线的上方,竖直尺寸线的左
方,也允许注写在尺寸线的中断处。
2).方向: 尺寸数字应与尺寸线保持平行且字头朝上。
特征的视图上。 3). 尺寸数值为零件的真实大小,与绘图比例及绘图的准确度无关。 4). 图中所注尺寸为零每一个尺寸由三部分组成:尺寸界线、尺寸数字、尺寸线。
精品
2.1 尺寸界线
尺寸界线用细实线绘制,并由图形的轮廓线、轴线或对称中心线处 引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
角度尺寸必须注明单位。如图所示。
精品
3.3 小尺寸的标注
精品
3.4 弦长及弧长的标注 3.5 对称机件
精品
4.平面图形的尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段,确定哪些是已知线段,哪些是中间 线段,哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
②.在表面粗糙度代号中,数值的大小和方向必须与图中尺寸数字的大小和方向一致; ③.图样上所注表面粗糙度是指零件完工后的表面粗糙度
3.2 30° 3.2
3.2
30°
精品
3.2
12.5 12.5
表面粗糙度标注示例(一)
图
例
说 对其中使用最多的一种代 当零件所有表面具有相 可以简化标注代号,但要
明
号可以统一标注在图纸右上 角,并注“其余”二字
精品
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位置, 或将其倾斜部分摆正时的自然安放位置。
精品
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等,主视图多采用工作位置。
精品
3).表面粗糙度代号在图样上的标注
(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中,零件每个表面只标注一次表面粗糙度代号,符号的尖 端必须从材料外指向被加工表面;
同特征时,可以在图形右 上角同意标注
在标题栏附近说明这些代号 的含义
图
例
说
各倾斜表面粗糙度代号
带横线的表面粗糙度的
用细线相连的表面只标
明 的注法
注法
精品
注一次
表面粗糙度标注示例(二)
图
例 说 齿轮的注法 明
精品
§2 组合体的尺寸标注
1.尺寸标注的要求
1).正确 符合国家标准关于尺寸标注的有关规定
2).完整 所注尺寸齐全,既不多余,也不遗漏,不重复
3).清晰 尺寸的布局要整齐清晰,便于阅读
2.组合体尺寸标注步骤
1).形体分析 2).选择长、宽、高三个方向的尺寸基准,通常选用底平面、端面、对称面
及回转体的轴线 3).标注出简单形体的定位尺寸和截断面的定位尺寸 4).标注定形尺寸 5).标注总体尺寸
精品
例:
精品
例:
精品
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
精品
6.切割体的尺寸标注
切割体要标注基本几何体的大小,还要标注截断面的定位尺寸 不要标注截断面的大小尺寸,不要在截交线上标注尺寸。
精品
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸,相贯线的尺寸不再标注
精品
3.尺寸标注的举例
1.形体分析 2.选尺寸基准 3.注定位尺寸
精品
4.标注定形尺寸
精品
5).调整总体尺寸
精品
全部尺 寸
精品
4.尺寸标注的注意事项
1).标注尺寸必须在形体分析的基础上,按分解的形体标 注定形和定位尺寸,切忌主观随意
2).尺寸应注在表示 该形体特征最明 显的视图上,并 尽量避免在虚线 上标注尺寸。同 一形体的尺寸应 尽量集中标注
工程制图--尺寸标注
讲授: 樊玲芳
精品
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图,简称图样。
精品
§1 尺寸的标注方法
在图样中,除需表达零件的结构形状外,还需标注尺寸, 以确定零件的大小。
1、基本规则
1). 以毫米为单位,如采用其他单位时,则必须注明单位名称。 2). 每个尺寸一般只标注一次,并应标注在最能清晰地反映该结构
3).形体上的对称尺 寸,应以对称中 心线为尺寸基准 标注
精品
4).不应在相贯线和截交线上标注尺寸
精品
5).当形体的外轮廓为曲面时,总体尺寸应注到该曲面的中 心线位置,同时加注该曲面的半径
精品
二、零件图中尺寸标注
1.尺寸基准
尺寸基准是标注和测量尺寸的起点,长度方向的基准一般是左右对称面或某一重要端 面;宽度方向的基准一般是前后对称面或某一重要端面;高度方向的基准一般是底面
符号“S ”
半径尺寸 数字前加 注符号“R”
整圆或大于 半圆注直径
圆弧半经 过大的标
注
注:标画出圆心的图,尺寸线一般应通精过品 圆心,尺寸线的终端应画成箭头。
3.2 角度的标注
标注角度的尺寸界线应沿径向引出;尺寸线画成圆弧,其圆心为该角 的顶点,半径取适当大小;
角度数字一律写成水平方向,一般注写在尺寸线的中断处或尺寸线的 上方或外边,也可引出标注;
3).一般应按上图所示方向注写,并尽可能避免在图示30°范围内标注尺寸, 无法避免时应引出标注。
精品
4).尺寸数字不可被任何图线所通过,否则必须将该图线断开
精品
尺寸标注示例
精品
3、 其它特殊尺寸的标注
3.1 直径与半径的标注
直径尺 寸数字 前加注
符号 “Ø”
球面的直径或 半径时,应在 符号“Ø”或 “R”前再加注
尺寸界 限必要 时才倾
斜
在光滑过渡处,把轮廓线延 长,从交点处引尺寸界线
精品
2.2 尺寸线
1).尺寸线用细实线绘制。
2).标注线性尺寸时,尺寸线必须与所标注的线段平行。 3).尺寸线不能用其他图线代替,一般也不得与其他图线重合或画在其延长线上。 4).对于相互平行的尺寸线,小尺寸在内,大尺寸在外,依次排列整齐。
