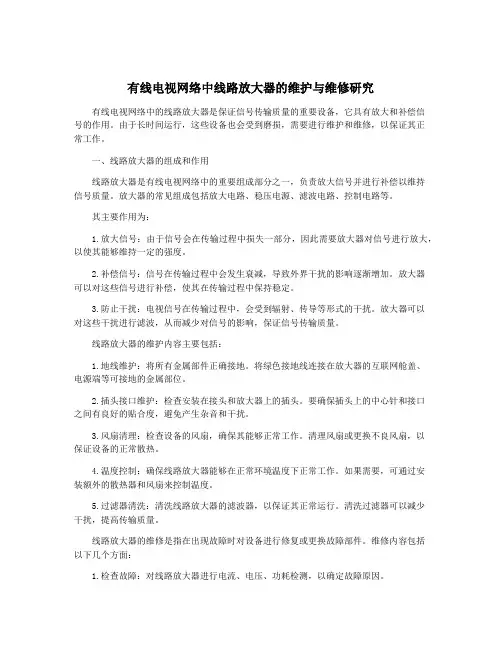

有线电视网络中线路放大器的维护与维修研究
有线电视网络中线路放大器的维护与维修研究有线电视网络中的线路放大器是保证信号传输质量的重要设备，它具有放大和补偿信号的作用。
由于长时间运行，这些设备也会受到磨损，需要进行维护和维修，以保证其正常工作。
一、线路放大器的组成和作用线路放大器是有线电视网络中的重要组成部分之一，负责放大信号并进行补偿以维持信号质量。
放大器的常见组成包括放大电路、稳压电源、滤波电路、控制电路等。
其主要作用为：1.放大信号：由于信号会在传输过程中损失一部分，因此需要放大器对信号进行放大，以使其能够维持一定的强度。
2.补偿信号：信号在传输过程中会发生衰减，导致外界干扰的影响逐渐增加。
放大器可以对这些信号进行补偿，使其在传输过程中保持稳定。
3.防止干扰：电视信号在传输过程中，会受到辐射、传导等形式的干扰。
放大器可以对这些干扰进行滤波，从而减少对信号的影响，保证信号传输质量。
线路放大器的维护内容主要包括：1.地线维护：将所有金属部件正确接地。
将绿色接地线连接在放大器的互联网舱盖、电源端等可接地的金属部位。
2.插头接口维护：检查安装在接头和放大器上的插头。
要确保插头上的中心针和接口之间有良好的贴合度，避免产生杂音和干扰。
3.风扇清理：检查设备的风扇，确保其能够正常工作。
清理风扇或更换不良风扇，以保证设备的正常散热。
4.温度控制：确保线路放大器能够在正常环境温度下正常工作。
如果需要，可通过安装额外的散热器和风扇来控制温度。
5.过滤器清洗：清洗线路放大器的滤波器，以保证其正常运行。
清洗过滤器可以减少干扰，提高传输质量。
线路放大器的维修是指在出现故障时对设备进行修复或更换故障部件。
维修内容包括以下几个方面：1.检查故障：对线路放大器进行电流、电压、功耗检测，以确定故障原因。
2.更换故障部件：在故障定位后，更换故障部件（如晶体管、二极管、电容器等）。
3.检查电路板：检查电路板是否出现裂纹、划痕和烧毁，如果发现需要及时更换。
4.重建电路：如果放大器出现严重故障而要重建电路，则需要根据相关技术手册进行操作。

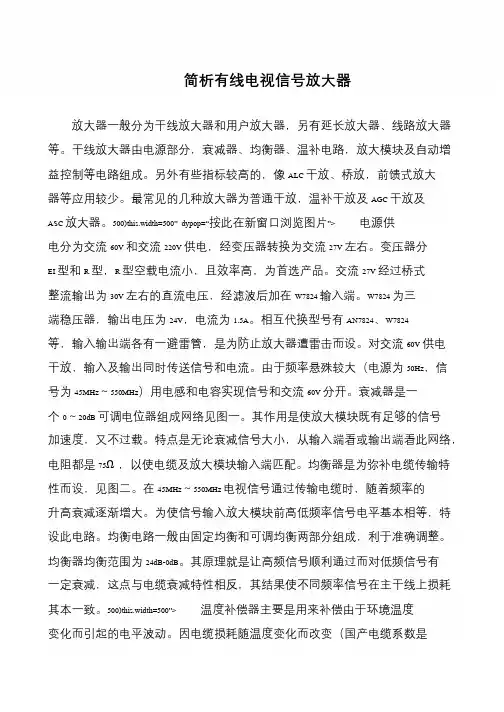

简析有线电视信号放大器
简析有线电视信号放大器放大器一般分为干线放大器和用户放大器，另有延长放大器、线路放大器等。
干线放大器由电源部分，衰减器、均衡器、温补电路，放大模块及自动增益控制等电路组成。
另外有些指标较高的，像ALC 干放、桥放，前馈式放大器等应用较少。
最常见的几种放大器为普通干放，温补干放及AGC 干放及ASC 放大器。
500)this.width=500”dypop=“按此在新窗口浏览图片”>电源供电分为交流60V 和交流220V 供电，经变压器转换为交流27V 左右。
变压器分EI 型和R 型，R 型空载电流小，且效率高，为首选产品。
交流27V 经过桥式整流输出为30V 左右的直流电压，经滤波后加在W7824 输入端。
W7824 为三端稳压器，输出电压为24V，电流为1.5A。
相互代换型号有AN7824、W7824 等，输入输出端各有一避雷管，是为防止放大器遭雷击而设。
对交流60V 供电干放，输入及输出同时传送信号和电流。
由于频率悬殊较大（电源为50Hz，信号为45MHz～550MHz）用电感和电容实现信号和交流60V 分开。
衰减器是一个0～20dB 可调电位器组成网络见图一。
其作用是使放大模块既有足够的信号加速度，又不过载。
特点是无论衰减信号大小，从输入端看或输出端看此网络，电阻都是75Ω，以使电缆及放大模块输入端匹配。
均衡器是为弥补电缆传输特性而设，见图二。
在45MHz～550MHz 电视信号通过传输电缆时，随着频率的升高衰减逐渐增大。
为使信号输入放大模块前高低频率信号电平基本相等，特设此电路。
均衡电路一般由固定均衡和可调均衡两部分组成，利于准确调整。
均衡器均衡范围为24dB-0dB。
其原理就是让高频信号顺利通过而对低频信号有一定衰减，这点与电缆衰减特性相反，其结果使不同频率信号在主干线上损耗其本一致。
500)this.width=500”>温度补偿器主要是用来补偿由于环境温度变化而引起的电平波动。
有线电视放大器的作用与调整方法
以下时，C/N和CTB都将会变坏,因为此时串接的放大器数增多,CTB将由于20lgN的增加而变坏；C/N也因为10lgN
的增加而变差。另外，如果增益低，对于同一输出电平，在输人端输人的信号值要求变高，各级放大器也因此
市电供电方式的放大器其电源电路结构是：变压器＋桥式整流＋简单的稳压电路所组成。它对市电电压变
化的适应能力较差，在±10%范围内,当市电电压波动较大时会出现交流声调制指标下降，造成50Hz或100Hz的干
扰，反映在电视屏幕上是一条上下滚动的黑带（5OHz）干扰或两条黑带（100Hz）干扰。
线路供电方式的放大器其电源电路一般是采用开关式稳压电源，其电路结构是利用一个振荡器，产生几十
电缆是组成CATV网络的主要器材，它具有三大特性：阻抗特性、传输特性和温度特性。放大器在网络中的
主要作用是用它的增益补偿电缆的损耗，所以，了解电缆的特性将有助干我们理解放大器的组成、原理和调试。
1.1电缆的传输特性
①电缆对不同频率的高频信号有着不同的衰减量，单位长度（一般取100米）的电缆,在其上面传输的信号频
也将噪声叠加到输出端，这样输出信号的载噪比必然低于输入信号的载噪比，噪声系数是输入载噪比和输
出载噪比的比值。
③CTB与CSO：这两个参数都是放大器的失真参数。CTB称为组合三次失真，CSO称为组合二次失真，它反映了
满负荷下放大器在最大输出电平时所产生的失真状况。
④增益：放大器对信号的放大能力。
以上几个参数在进行CATV网络设计和调试时都必不可少。
统使用增益为35dB的放大器串接数为10个，那么同样一个系统，使用增益为27dB的放大器，其串接数为则为13
有线电视信号放大器的主要作用_New
有线电视信号放大器的主要作用产品品牌：视贝产品型号：SB-8830FL9产品增益：30±2dB产品频率：45-880MHz产品功率：2W产品尺寸：133mm*76mm*37mm生产商:厦门市视贝电子有限公司.属高科技民营企业，创立于1999年元月，致力于广播电视、卫星电视、视音频产品及家用小电器的研发、制造、销售。
多年来一直以可靠的产品质量，精湛的制造工艺，快速的市场应变能力以及良好的经营信誉而成为国内同行中的知名企业。
感谢您选用视贝产品,为了使您更好地使用本产品,请详细阅读此说明书。
用途及特点:1图像质量不好时放大后可减少雪花点，提高图像清晰度；2连结多台电视机信号强度不足时，用本放大器先放大在多路分支分配；3电脑图文接收系统使用可减少信息误码率，提高接收速度；4家庭，楼宇，商场，宾馆等场所均可使用；5专业器件设计，低噪声，宽频带，不仅适合目前有线电视网络传送的标准，增补电视信号，也适合将来使用的数字信号●采用进口CATV放大器件设计；●增益平坦，线性良好,噪声低，显著改善信号质量;●铝型材外壳，屏蔽性能好，隔离度高,抗干扰能力强，散热好;●各输出口信号可以直接供电视、电脑使用、也可再进行多路分支或分配使用。
●频带宽，动态范围大，抗干扰能力强;功耗低,性能稳定.有效地提高图象的清晰度;放大器使用常识:一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμ V信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
安装过程中请断开220V电源确保不带电操作。
***家用线路与楼栋线路的区别？一般来说，家用最合理的布线方式是并联。
而楼栋的使用串联。
这跟放大器的功率及分支分配器有关。
***分支器与分配器的区别？分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。
放大器的功能
放大器的功能放大器是一种电子设备，它的主要功能是将弱信号放大到足以驱动输出装置的级别。
它是音响系统、电视机、电影院和其他声音设备的核心部件之一。
放大器具有多种功能，下面将详细介绍几种常见的放大器功能。
首先，放大器的主要功能是放大信号。
每个声音源产生的信号都是微弱的，无法直接驱动扬声器或耳机，因此需要放大器来增强信号的强度。
放大器通过电子管、晶体管或集成电路等器件，将输入信号放大到足够大的级别，以便给扬声器提供足够的功率。
其次，放大器可以调节音量。
在音响系统或电视机中，我们经常需要调节音量大小来适应不同的环境和听觉需求。
放大器通常配备音量控制旋钮或按钮，可以调节放大器输出的音量大小。
通过调节音量，我们可以让声音变得更大或者更小，以满足我们的需求。
此外，放大器还可以改变音色。
不同的放大器有不同的音色特点，比如清晰明亮、温暖柔和或者高亢有力等。
这是由于放大器的电子元件和电路设计不同所致。
有些放大器还配备了音色控制旋钮或按钮，可以调节低频、中频和高频的强度，以改变音乐的音色。
因此，放大器不仅仅是一个声音放大装置，还可以为音乐增添不同的风格和特色。
另外，一些放大器还具有输入和输出接口，可以连接多个音频设备。
例如，在家庭影院系统中，放大器通常需要连接电视机、DVD播放器、蓝光播放器和音响等多个音频设备。
放大器可以根据用户的选择，将不同的音频输入进行放大，并通过扬声器输出给用户。
此外，一些现代放大器还具备无线连接功能。
这意味着我们可以通过蓝牙或Wi-Fi等无线技术，将手机、电脑或其他智能设备连接到放大器，从而实现无线音频传输。
通过无线连接，用户可以方便地在各种设备之间进行音频播放和切换，提供更好的音乐体验。
最后，放大器还要注意保护扬声器或耳机。
不正确的使用放大器可能导致扬声器或耳机受到损坏。
因此，现代放大器通常配备了过载保护电路，当信号过载时会自动降低放大器的输出功率，以保护输出装置的安全。
综上所述，放大器具有多种功能，包括放大信号、调节音量、改变音色、连接多个音频设备和保护输出装置等。

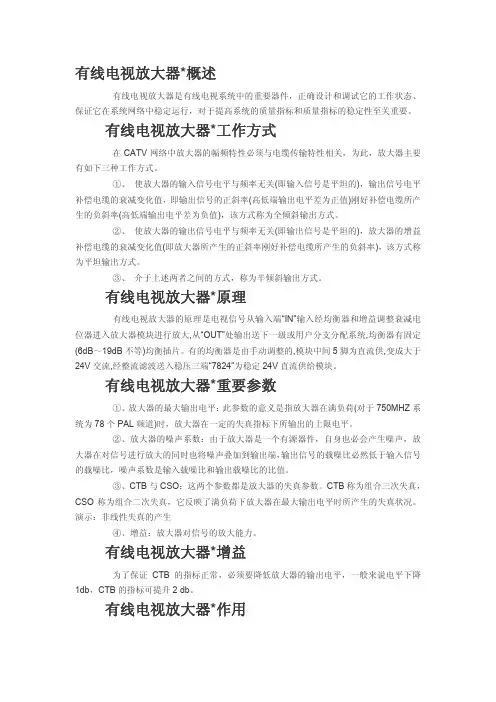

有线电视放大器知识大全
有线电视放大器*概述有线电视放大器是有线电视系统中的重要器件，正确设计和调试它的工作状态、保证它在系统网络中稳定运行，对于提高系统的质量指标和质量指标的稳定性至关重要。
有线电视放大器*工作方式在CATV网络中放大器的幅频特性必须与电缆传输特性相关，为此，放大器主要有如下三种工作方式。
①、使放大器的输入信号电平与频率无关(即输入信号是平坦的)，输出信号电平补偿电缆的衰减变化值，即输出信号的正斜率(高低端输出电平差为正值)刚好补偿电缆所产生的负斜率(高低端输出电平差为负值)，该方式称为全倾斜输出方式。
②、使放大器的输出信号电平与频率无关(即输出信号是平坦的)，放大器的增益补偿电缆的衰减变化值(即放大器所产生的正斜率刚好补偿电缆所产生的负斜率)，该方式称为平坦输出方式。
③、介于上述两者之间的方式，称为半倾斜输出方式。
有线电视放大器*原理有线电视放大器的原理是电视信号从输入端“IN”输入经均衡器和增益调整衰减电位器进入放大器模块进行放大,从“OUT”处输出送下一级或用户分支分配系统,均衡器有固定(6dB～19dB不等)均衡插片。
有的均衡器是由手动调整的,模块中间5脚为直流供,变成大于24V交流,经整流滤波送入稳压三端“7824”为稳定24V直流供给模块。
有线电视放大器*重要参数①、放大器的最大输出电平：此参数的意义是指放大器在满负荷(对于750MHZ系统为78个PAL频道)时，放大器在一定的失真指标下所输出的上限电平。
②、放大器的噪声系数：由于放大器是一个有源器件，自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，输出信号的载噪比必然低于输入信号的载噪比，噪声系数是输入载噪比和输出载噪比的比值。
③、CTB与CSO：这两个参数都是放大器的失真参数。
CTB称为组合三次失真，CSO称为组合二次失真，它反映了满负荷下放大器在最大输出电平时所产生的失真状况。
演示：非线性失真的产生④、增益：放大器对信号的放大能力。
放大器的作用
放大器的作用
放大器是一种电子设备，主要用于放大声音、信号或电流。
它的作用是增加输入信号的幅度，使其可以更好地驱动输出设备，提供更强的声音和信号。
放大器的主要作用有以下几个方面：
1. 增加声音的音量和强度：放大器可以将输入声音信号的音量增加到更高的水平，从而大大增强声音的传播距离和穿透力。
这对于音响系统、汽车音响、电视音响等设备非常重要，使得声音可以在更宽广的范围内传播，使得音乐和影片更加震撼和逼真。
2. 提高信号质量：当输入信号的电压较小、噪声较多时，放大器可以将信号放大到一个较高的水平，同时抑制噪声，从而提高信号的质量和清晰度。
在电视、电脑显示器、无线电、通讯设备等领域中，放大器可以确保信号的准确传输和接收。
3. 驱动输出设备：在电子设备中，输出设备（如扬声器、耳机、电动机等）通常需要较高的电流和功率才能正常工作。
放大器可以将输入电流和功率放大到足够的水平，以驱动这些设备，使其能够正常运行和发挥出良好的效果。
4. 调节音色和音质：放大器通常具有音调和音色调节功能，可以根据个人喜好和音乐类型进行调整，以产生更丰富和完美的音乐声音。
调频电台、乐器、录音棚等领域中需要使用放大器来调整音色和音质，满足不同的音乐风格和要求。
总的来说，放大器作为一种电子设备，在音频、信号处理和电流驱动方面具有重要作用。
它可以将输入信号的幅度放大，提高声音的音量和强度，提高信号的质量和清晰度，驱动输出设备，调节音色和音质。
放大器广泛应用于音响系统、电视、通信设备、乐器、汽车音响等领域，为我们带来更好的音乐和声音体验，推动了现代科技的发展和进步。
信号的传输放大器工作原理
信号的传输放大器工作原理信号的传输放大器是一种重要的电子设备，它能够增强信号的强度，使其能够远距离传输。
在我们日常生活中，无论是电视、手机还是电脑，都需要信号的传输放大器来确保信号的质量和稳定性。
本文将介绍信号的传输放大器的工作原理及其在通信领域的应用。
一、信号的传输放大器的基本原理信号的传输放大器是一种电子设备，它的工作原理基于放大器的基本原理。
放大器是一种能够增大信号幅度的电路，其输出信号的幅度大于输入信号的幅度。
信号的传输放大器的工作原理主要包括以下几个部分：1. 输入信号的接收：信号的传输放大器首先需要接收输入信号。
输入信号可以是来自信源的模拟信号或数字信号。
在接收输入信号时，信号的传输放大器会通过特定的接口和电路将输入信号传递给放大器电路。
2. 放大器电路的放大作用：接收到输入信号后，信号的传输放大器会通过放大器电路对输入信号进行放大。
放大器电路是信号的传输放大器的核心部分，它通过操控电流和电压来放大输入信号的幅度。
放大器电路通常采用集成电路或晶体管等器件来实现。
3. 输出信号的传输：经过放大器电路放大后，信号的传输放大器将输出放大后的信号。
输出信号的传输可以通过电线、光纤或无线通信等方式进行。
不同的应用场景和需求决定了输出信号的传输方式。
4. 控制和反馈机制：信号的传输放大器通常配备有控制和反馈机制，以确保放大器的稳定性和质量。
控制和反馈机制可以通过电路或软件来实现，它们可以监测和调节输入信号和输出信号，并对放大器电路进行动态调整。
二、信号的传输放大器的应用信号的传输放大器在通信领域有着广泛的应用，下面将介绍其在无线通信和有线通信中的应用。
1. 无线通信：在无线通信中，信号的传输放大器被用于增强无线信号的传输距离和质量。
在无线电频段，信号的传输放大器被应用于无线电发射器和天线之间，用于放大发射信号。
在无线网络中，信号的传输放大器被用于增强网络信号的范围和稳定性，使用户能够在较远的地方也能够稳定地连接到无线网络。
放大器的作用与原理
放大器的作用与原理1. 引言放大器是电子设备中常见的一种电路，它的主要作用是将输入信号增强到更高的幅度，以便驱动其他设备或输出到负载中。
放大器广泛应用于音频、视频、通信等领域，成为现代电子技术中不可或缺的部分。
本文将详细介绍放大器的作用与原理，包括放大器的基本概念、分类、工作原理和常见应用等内容。
2. 放大器的基本概念放大器是一种能够增强信号幅度的电路。
在放大器中，输入信号被放大后输出，放大倍数由放大器的增益决定。
放大器通常由一个或多个电子器件（如晶体管、真空管等）组成，通过对输入信号施加适当的放大倍数，使信号得以放大。
放大器的基本概念可以用以下方程表示：Vout = Av * Vin其中，Vout为输出信号的幅度，Vin为输入信号的幅度，Av为放大倍数。
3. 放大器的分类根据放大器的不同特性和应用需求，放大器可以分为多种不同类型。
下面介绍一些常见的放大器分类。
3.1 按信号类型分类•音频放大器：用于放大音频信号，常见于音响设备、扬声器等。
•射频放大器：用于放大射频信号，常见于无线通信系统、雷达等。
3.2 按工作原理分类•线性放大器：输出信号与输入信号成比例关系，保持波形不失真。
•非线性放大器：输出信号与输入信号的关系非线性，常用于调制解调等应用。
3.3 按放大器结构分类•电压放大器：以电压为输入和输出的放大器，常见于音频设备。
•电流放大器：以电流为输入和输出的放大器，常见于电源控制、电机驱动等。
•功率放大器：以功率为输入和输出的放大器，常见于无线通信系统、音响设备等。
4. 放大器的工作原理放大器的工作原理是通过在电路中引入放大器器件，如晶体管、真空管等，利用它们的放大特性来实现信号的放大。
4.1 单管放大器原理以晶体管为例，晶体管放大器是一种常见的放大器类型。
晶体管分为三个区域：发射区、基极区和集电区。
晶体管工作时，通过控制基极电流来控制集电区的电流，从而实现信号的放大。
晶体管放大器的工作原理如下： 1. 输入信号通过耦合电容进入晶体管的基极区，控制基极电流。
有线电视信号传输设施中的信号增强技术
有线电视信号传输设施中的信号增强技术在有线电视信号传输设施中，信号增强技术起着至关重要的作用。
随着家庭数字化需求的增加，传输设施中的信号质量要求也越来越高。
信号增强技术能够提升信号的强度和质量，从而实现更好的视听效果。
本文将介绍有线电视信号传输设施中常见的信号增强技术，并对其原理和应用进行细致分析。
首先，有线电视信号传输设施中的一种常见信号增强技术是功率放大器。
功率放大器通过放大输入信号的电压或电流，以增加信号的强度。
在信号传输过程中，由于电缆阻抗和传输距离的影响，信号会逐渐减弱。
而功率放大器可以通过增加信号的功率，有效地弥补传输过程中的信号衰减，从而保证信号的可靠传输。
功率放大器一般采用半导体材料作为放大元件，通过电源的驱动工作，可以实现对信号的放大处理。
其次，信号补偿技术也是有线电视信号传输设施中常用的增强技术之一。
信号补偿技术可以通过电路中的各种补偿元件，对传输信号的频率特性进行调整，达到信号均衡的目的。
信号传输过程中，由于电缆等媒介的特性，不同频率信号的传输损耗会有所不同。
信号补偿技术可以根据不同频率的信号特性，通过对信号进行加权或滤波处理，使得不同频率的信号都能够以相对恒定的信号强度传输，提升信号的稳定性和准确性。
另外，信号增强技术中常见的一种方法是使用分布式增益器。
分布式增益器是一种在信号传输路径上分布式布置的放大器元件。
分布式增益器通过将多个相对较小的放大器分散布置在信号传输线路上，以覆盖整个传输路径，并对信号进行逐段放大。
这种方式可以有效地克服传统信号放大器中由于单一放大器范围受限而引起的信号衰减问题，从而提高信号的传输质量和可靠性。
此外，相位补偿技术也是有线电视信号传输设施中的重要信号增强技术之一。
在信号传输中，不同频率信号的传播速度存在差异，导致信号传输过程中的相位偏移。
相位补偿技术通过调整信号的相位，实现对信号的修正和重建，以提升信号的传输质量。
相位补偿技术可以通过对信号的延迟或先进处理，使得不同频率的信号都能够以正确的相位到达目的地，从而减少失真和噪声，提升信号的还原度和清晰度。
放大器介绍
放大器是有线电视系统中最重要的器件之一，广泛应用于前端、干线传输、用户分配网络。
放大器的主要作用是在满足载噪比和非线性失真指标的前提下，尽可能地把输入端的低电平信号放大，以补偿同轴电缆的传输损耗和为用户提供合适的信号电平。
放大器性能的好坏，放大器输入和输出端电平值，都直接影响到系统的传输质量。
不同型号的放大器，其性能、价格差别很大，不同的部位、不同的用途应选用不同型号的放大器，掌握放大器的性能、参数、应用场合是学好有线电视的关键之一。
一、放大器的分类1、按照放大器的工作频率分类：550M、750M、860M2、按照用途分类：前段放大器、干线放大器、线路延长放大器、分配放大器、楼栋放大器3、按照放大器内部对增益、斜率的控制方式分类：（1）手动增益控制（MGC）和手动斜率控制（MSC）放大器；（2）自动增益控制（AGC）放大器；（3）自动电平控制（ALC）放大器。
4、按照放大器内部末级放大电路分类：（1）推挽（PP）放大器；（2）功率倍增型（PHD）放大器；5、按照放大器传输信号的方向分类：（1）单向（正向）放大器；（2）双向放大器二、放大器的主要技术参数1、增益：（1）满增益，将放大器内部的均衡器、衰减器都调到最小量时（0dB衰减和均衡器）放大器最高频率处的最大增益；（2）工作增益，在标称输入电平下，将放大器内部衰减器的衰减量和均衡器的均衡量包括在内，放大器在最高频率处所能得到的增益。
2、工作频带：以满增益定义的频率范围。
3、带内平坦度（不平度）：宽带放大器工作频带内最高、最低幅频响应电平相对于两者平均电平的偏差总量。
±0.75dB。
4、标称工作频道数：根据放大器的工作带宽，生产厂家输入的测试频道数量。
所有其他技术参数均是在这些频道同时输入的条件下测量得到的。
5、标称工作输入电平：在工作增益和斜率下，满足放大器性能参数的输入电平范围内的中心点。
6、标称工作输出电平：在工作增益和斜率下，双电平表示所推荐的倾斜（高频道/低频道）输出电平，总电平表示最高频率处的输出电平。
有线电视放大器
有线电视放大器有线电视放大器是一种用于增强有线电视信号的设备。
它通常用于家庭或商业场所，可以帮助消除信号衰减或干扰，提供更好的图像质量和音频效果。
有线电视放大器的工作原理是接收来自有线电视提供商的信号，并使用内置放大器增加信号强度。
这样，即使在远离信号源的地方，用户也可以收到完整且清晰的信号。
这在大型建筑物或较长距离的分布式系统中特别有用。
作为使电视频道更清晰的工具，有线电视放大器对于那些住在高楼或地势较低的区域的人来说尤为重要。
信号放大器可以在信号经过长距离的传输线时提供额外的功率，确保用户可以正确接收到电视信号。
此外，有线电视放大器还可以消除信号衰减和传输线路中的杂音，提供更好的画质和音质。
除了增强信号，有线电视放大器还可以分配信号到多个电视机或其他设备上。
这对于大型家庭或商业场所中有多个电视的用户来说非常实用。
用户只需将有线电视放大器连接到电视上，然后通过根据需要选择合适的频道进行切换，即可享受到更好的信号质量。
然而，我们也需要注意使用有线电视放大器时可能遇到的问题。
过度放大信号可能导致信号失真或干扰增加，进而影响图像和音频质量。
因此，用户在安装和使用有线电视放大器时应确保正确设置信号放大器的输出和增益。
有线电视放大器是提供更好的电视观看体验的重要设备，尤其在信号弱或传输距离较远的情况下。
通过增强信号和消除干扰，有线电视放大器可以帮助用户享受到高质量的图像和音频效果。
不过，用户在使用有线电视放大器时应谨慎，并确保正确设置和使用，以避免信号失真和其他问题的发生。
有线电视放大器的技术原理可归结为接收、增强和分发三个主要环节。
首先，有线电视放大器通过内置的接收器接收来自有线电视提供商的信号。
然后，它使用内置放大器来增加信号强度，以消除信号衰减和传输线路中的杂音。
最后，有线电视放大器可以将增强后的信号分发到多个电视机或其他设备上，以满足家庭或商业场所的需求。
一个理想的有线电视放大器应具备良好的增益和信噪比性能。
放大器的种类及作用
放大器的作用：1、能把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。
用在通讯、广播、雷达、电视、自动控制等各种装置中。
原理:高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。
高频功率放大器是通信系统中发送装置的重要组件。
按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在“低频电子线路”课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。
甲类放大器电流的流通角为360o，适用于小信号低功率放大。
乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。
乙类和丙类都适用于大功率工作丙类工作状态的输出功率和效率是三种工作状态中最高者。
高频功率放大器大多工作于丙类。
但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。
由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。
2、画图的时候，放大或缩小图形的用具。
也叫放大尺。
原理:利用光的折射一、集成运算放大器的分类介绍下面对不同特性的集成运算放大器进行介绍。
1.通用型集成运算放大器通用型集成运算放大器是指它的技术参数比较适中，可满足大多数情况下的使用要求。
通用型集成运算放大器又分为Ⅰ型、型和型，其中Ⅰ型属低增益运算放大器，Ⅱ型属中增益运算放大器，Ⅲ型为高增益运算放大器。
Ⅰ型和Ⅱ型基本上是早期的产品，其输入失调电压在2mV左右，开环增益一般大于80dB。
什么是放大器它在电路中的作用是什么
什么是放大器它在电路中的作用是什么放大器是一种用来增加信号幅度的电路元件或设备。
它在电路中的作用是将输入信号的弱小幅度放大到较大幅度，以便能够被其他电路元件或设备识别、传输或处理。
放大器在电路中发挥重要的作用，可以分为模拟放大器和数字放大器两种类型。
模拟放大器主要用于处理模拟信号，如声音、图像等连续变化的信号；而数字放大器则主要用于处理数字信号，如计算机、通信系统等数字电路中的信号。
放大器的主要作用是增加信号的幅度，从而使信号能够更好地传输或被后续电路元件处理。
在电子设备中，放大器通常被用来放大弱信号，使其达到适合于其他电路的工作范围。
例如，在音频设备中，放大器可以将低电平的音频信号放大到足够大的幅度，以驱动扬声器发出声音。
除了增大信号幅度外，放大器还能够改变信号的形状或特性。
在实际应用中，放大器经常被用来实现各种不同的功能。
例如，滤波放大器可以根据信号的频率选择性地放大或衰减不同频率的信号，用于实现音频的均衡调节或滤波效果。
另外，反馈放大器可以减小非线性失真并提高放大器的稳定性和线性度。
放大器在各个领域具有广泛的应用。
在通信系统中，放大器被用于信号传输、中继和放大；在音频系统中，放大器则被用于音乐播放、音响放大等；在医疗设备中，放大器被用于生物电信号的监测和处理；在科学研究中，放大器则被用于实验测量和数据采集等。
总之，放大器是电路中不可或缺的重要元件，它的作用是将输入信号的幅度进行放大，使其能够更好地传输和处理。
同时，放大器还可以改变信号的形状和特性，实现各种不同的功能。
放大器的广泛应用使得它在现代电子技术中扮演着关键的角色。
节有线电视放大器
ⅡA类：带斜率自动补偿的AGC干线放大器； ⅡB类：无斜率自动补偿的AGC干线放大器。 Ⅱ类干放一般用于要求不很高、电缆敷设条件
(tiáojiàn)不复杂的中、大型系统中。
第九页，共74页。
4.2.1 放大器的类型(lèixíng)和用途
（3）手动增益控制和手动斜率控制放大器 （国标统称Ⅲ类干线放大器）。也可分为 (fēn wéi)两类：
ⅢA类：与Ⅰ类干放间隔使用的干线放大器； ⅢB类：单独使用或与Ⅱ类干放间隔使用的
干线放大器。 其中ⅢB类单独使用时一般只能用于要求不
高的小型系统中。
第十页，共74页。
4.2.1 放大器的类型(lèixíng)和用途
● 为了改善非线性失真性能指标，干线放 大器的末级放大模块通常采用以下几种方 式(fāngshì)：
（1）推挽型（PP型） （2）功率倍增型（PHD型） （3）前馈型（FT型)
第十一页，共74页。
4.2.1 放大器的类型(lèixíng)和用途
此设备实际上是一个铁磁式的交流稳压器，输入 市电220V的交流电压后,在其输出端将输出稳定的 60V交流电压。 线路供电(ɡònɡ diàn)方式放大器的电源电路：一 般是采用开关式稳压电源，其电路结构是利用一 个振荡器，产生几十kHz的振荡信号，经放大、稳 压、整流处理后，产生放大器所需的工作电压。 电路稳压范围宽,当外电源在35V～90V变化时都能 输出稳定的工作电压，所以现在大多主干放大器 或延长放大器都使用这种电源电路。 电源插入器：供电(ɡònɡ diàn)器与线路间的接口 器件。
1、放大器的分类 （1）按工作频带分： 45～450MHz、45～550MHz、45～
放大器作用
放大器作用放大器是一种用途广泛的电子器件，主要功能是放大电信号的幅度，并改变信号的形状，使其适应不同的应用场景。
首先，放大器可以得到了音频信号的放大，使我们能够更清晰地听到声音。
在音响系统中，放大器负责将输入的弱音频信号放大成适合扬声器驱动的功率，从而使我们能够听到更大、更响亮的声音。
同样，在电视和收音机中，放大器也扮演着类似的角色，将接收到的信号放大后，供显示屏或扬声器放大输出。
其次，放大器在通信领域中也起到了至关重要的作用。
无线电通信中，信号传输的过程中会因为信号衰减、噪声干扰等问题而造成信号弱化。
放大器的作用是将这些弱化的信号放大，恢复信号的可靠性和稳定性。
在移动通信领域，放大器将手机、基站之间的信号放大，使其能够远程传输和接收，从而保证了通信质量。
此外，放大器还可以用于传感器信号处理。
许多传感器将物理量转换成电信号输出，但由于传感器的本身性能限制，输出的电信号往往较小。
这时，放大器可以将这些信号放大到适当的水平，以满足后续电路的要求。
例如，医疗领域中的心电图仪器，通过将心电信号放大，医生可以更准确地诊断患者的心脏疾病。
除了放大电信号外，放大器还可以用于放大光信号。
在光通信系统中，光放大器起到了关键的作用。
由于光在光纤中传输过程中会受到衰减，导致光信号变弱，因此需要使用光放大器对其进行放大，以保证信号的传输距离和速率。
总结来说，放大器可以对电信号、声音信号、光信号等进行放大处理，为我们的生活和工作提供了许多便利。
同时，放大器也在科学研究、医疗诊断、无线通信等领域具有重要的应用价值，推动了技术的进步和社会的发展。
综上所述，放大器在不同领域中的作用是十分重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
品牌：视贝型号：SB-7530MB，本产品适合后接30－40台电视终端的情况下使用。
频率范围：45-750MHz标称增益：30dB最大输出电平：118dBμV标称输入电平：72dBμV带内平坦度：±0.75dB增益调整范围：0~-20dB斜率调整范围：0~18dB噪声系数：≦6dB反射损耗：≧14dB消耗功率：15W供电：AC220V或AC40~60V使用温度范围：-40~50℃尺寸：270×195×85mm1、放大器60V馈电时，不需要的馈电端口，应拔出相应的过流插片。
2、放大器最大输出电平应根据输入频道数的不同而改变，以免过高的输出电平导致非线性失真加大。
3、放大器多级窜联使用时，若输出信号之交扰互调指标不良，建议降低输出电平，若仍不能改善，则建议降低前面一级放大器的输出电平。
4、低频段信号载噪比（C/N）指标较好时，可适当加大均衡量，使放大器输出电平预均衡3-6dB，从而减少非线性失真。
5、放大器-10dB输出口不用时应接75欧姆等效负载，以避免信号泄露和外界信号对本设备的干扰。
6、放大器输入、输出信号线接好时须加防水处理，装配外壳时，上下壳体须对准吻合，用专用扳手，将四个固定螺栓依对角方式拧紧。
放大器使用常识一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμV信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB（C/N）载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
载波互调比：≥54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。
交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。
互调有两种情况：一种是几个频道之间产生的干扰，有二次互调，三次互调；另一种是频道内部的图象载频、伴音载频和色度负载频三者之间相互产生的干扰，这种干扰称为“三音互调”。
（1）产生网纹干扰的因素大致有以下几种：①放大器输出电平过高、造成各组合互调分量过大。
输出电平每提高AdB，互调也提高AdB。
为消除互调，在前端输出电平正常的情况下，要保证线路上各放大器的输出电平符合要求，不易过高。
电平在正常范围内仍出现网纹现象，就应检查放大器性能是否良好及线路连线接头是否牢固。
②输入电平过高产生的干扰。
输入信号电平过高，使设备的AGC（自动增益控制）控制能力超出动态范围，产生网纹干扰或图象扭曲。
③邻频干扰。
其原因是相邻频道电平差太大，在接收机高频头内产生互调（网纹干扰）相邻频道电平差应≤3dB最好是控制在1dB以内。
④频率漂移产生的干扰。
在个别频道出现网纹时有时无。
这是由于一些接插件频率发生变化产生漂移的结果。
⑤同频干扰。
空间信号进入系统后对某一频道造成网纹干扰或重影。
应对线路的接头进行维护，使其接触良好，屏蔽良好。
⑥V/A比（图像/伴音）造成的干扰。
为防止伴音干扰图象，应使伴音电平低于图象电平17dB。
（2）解决办法及注意事项①选择性能良好的设备及器件。
②严格控制V/A比，电平差-17dB。
③严格控制输入、输出电平，保证AGC控制能力和非线性指标。
④严格控制相邻频道电平差≤3dB。
⑤保证各部位的接头良好，屏蔽良好。
6.重影重影是由于电视信号经过不同的路径到达电视机的时间先后不同造成的。
重影分前重影和后重影或称左重影和右重影。
左重影一般是发生在空间场强比较强的地区，是经过系统直接传到电视机上，因其路径短所以形成左重影。
产生右重影的原因有两种：一是空间反射波造成的重影，二是由于系统不匹配或接触不良产生的反射波造成的重影。
解决办法：一是提高强场区内用户电平，以此来抑制空间信号的强度，或是改变频道避开干扰。
二是选用屏蔽性能好的电缆或器件来减少直射波的干扰。
解决右重影应着重检查线路是否有开路、短路或接头松动现象、分支分配是否有空头，尤其是分配器或分支主输出口是否有75终端电阻。
7.细丝带干扰在某一频道出现细丝状干扰（宽约2寸），其现象类似于50HZ干扰。
产生这种现象多数是由于放大器输出口螺丝松动，接地不良，使高频信号在地线电抗上产生电压降。
这个高频干扰信号的频率落在哪个频道的频带内就窜入哪个频道。
检修：①将设备（重要是放大器）良好接地。
②检查放大器各部位螺丝有无松动。
8.屏幕上出现芝麻状的干扰及“马赛克”干扰。
这类干扰多出现在卫星接收上，如：天线方向偏离；接收机频率调谐不准；“日凌”现象；雷雨天气等。
“日凌”现象是当卫星运行到太阳和接收站之间并处在同一直线上时，接收站的卫星抛物天线对准卫星时也同时对准了太阳，此时由太阳光引起的射电噪大大增加。
电视信号受到严重干扰，画面上布满了干扰噪波，这种太阳干扰现象就称为“日凌”现象。
“日凌”现象发生在春分、秋分前后数日内一般是3天左右。
9.系统连接造成的故障（1）电缆芯线断开高端电平明显下降，低端变化不明显，高频道的图象信号减弱、出现雪花干扰、低频道图象基本正常。
（2）电缆芯线与器件接触不良如果芯线接触不良、尤其是一些接触点出现氧化、锈蚀后形成容抗，对于频率高的信号耦合能力强就能通过，而频率较低的信号耦合能力较弱就难以通过，而造成低端信号电平下降，出现雪花干扰，高端电平变化不明显（3）电缆屏蔽断开低端电平明显下降，低频道图象雪花干扰，高端变化不明显。
（4）电缆屏蔽层接触不良或部分断开线路阻抗发生变化、不匹配、产生反射波，多次反射后，可使某个频道电平大大下降。
（5）芯线后屏蔽层相连（短路）高低端信号电平均下降，低端电平下降更明显，此故障多发生在用户连线，用户盒或分支分配器中，只接芯线或松插一头时，用户电缆相当于一根天线接在电视上，可以接收到部分电视信号，在插头完全插好后。
反而收不到信号。
[2]注：信号质象在传输中不断下降，任何一个部件的接入都会降低信号质量。
二、有线电视信号放大器的主要作用：1. 电视信号强度不够时，增强信号电平，减少屏幕雪花点。
2. 多台电视机同时使用时，补偿分支分配器的信号损耗，保证信号强度。
3. 远距离收看电视时，补偿电缆传输的信号损耗。
（标准75-5 电缆750MHz/100 米的损耗约18 dB.）三、使用效果欠佳原因分析：1．使用效果不明显。
当信号电平强度达到规定要求，信号质量（载噪比，载波互调比，交扰调制比）的某项指标达不到规定的要求，造成电视画面出现不清晰的图像时，装上电视信号放大器对信号进行放大，此时信号强度增强，但信号质量没有改变，由于信号强度在放大前已经达到规定要求，所以电视画面依然出现不清晰图像，使用效果不明显。
2．使用后图像反而变差。
当信号电平强度较强时（75-80 dBμV），信号质量的某项指标达不到规定的要求，造成电视画面出现不清晰图像时，装上电视信号放大器对信号进行放大，较强的信号放大后，输出的信号电平超出放大器自身最大的输出电平，放大器工作于非线性区，非线性失真使系统中产生大量的谐波对图像造成严重的干扰，即载波互调比及交扰调制比严重下降，所以图像反而变差。
3．使用后图像好差颠倒。
当信号电平不同频段内偏差较大时（通常V段电平较强，U段电平偏低），信号质量基本满足规定要求，收看时部分频道清晰，部分频道雪花干扰。
装上电视信号放大器对信号进行放大后，原先清晰频道出现干扰，而原先出现雪花干扰的频道反而清晰，造成这种现象是因为原先清晰的频道信号电平较强，放大后失真产生谐波干扰图像，而原先有雪花干扰的频道由于信号电平不够，放大后信号电平达到规定的要求，图像清晰。
解决这种现象的办法可以通过带斜率调整的放大器，将V段较强信号电平适当衰减后再放大，保证整个频段内信号强度平衡，使所有频道的图像清晰。
安装说明:位置选择--放大器的安装位置在条件许可时尽量远离电视机，可靠近有线台分支器安装，尽可能保证较好的信噪比指标，确保图像清晰度。
注意事项：本产品属室内设备，室外用时应做好防水防潮处理安装过程中请断开220V电源确保不带电操作。
家用线路与楼栋线路的区别？一般来说，家用最合理的布线方式是并联。
而楼栋的使用串联。
这跟放大器的功率及分支分配器有关。
分支器与分配器的区别？分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。
分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。
分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。
放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。
什么是斜率、均衡？有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差，如（45-750MHz 高低频段的衰减量相差约4倍，即45MHz频点衰减5dB时，750MHz频点则衰减20dB），请调整斜率、均衡钮，使放大器输出信号高低段平坦。
电视节目分布在三段低中高(L/H/U),比如L段的节目都很清晰,U段的节目有雪花或条纹，这就是高低频电平差的原因，就可以用调斜率来改善,使它们都一样清晰度,后还可以调整增益。
放大器的安装与调试a、按设备结构图安装连接好放大器（见盒子背后说明），接通电源，放大器的电源指示灯应正常指示。
b、增益调整（GAIN ADJ）：过低的输入电平会导致载噪比（C/N）劣化，过高的输出电平会导致非线性失真加大，通过调整增益钮，使放大器的输出电平在94-102dBμV之间。
c、均衡调整（SLOPE ADJ）：为了补偿有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差（45-750MHz高低频段的衰减量相差约4倍，即45MHz频点衰减5DB 时，750MHz频点则衰减20dB），请调整均衡钮，使放大器输出信号高低段平坦。
d、放大器的安装位置在条件允许尽量远离电视机（这里距离指放大器到电视线的长度一般在5M以上远）,靠近有线台分支器安装,尽可能保证信号源有较高的信噪比,在衰减不多的位置安装更好图象更清晰。
e、如果安装后效果不理想,请检查电源是否接通，接头,分配器或分支器是否接触良好。
f、信号通过放大后图像出现斜纹干扰，是因为放大器输出电平过大造成信号互调失真，可以逆时针调整增益纽（针对可调放大器），适当降低放大器输出电平使图像清晰。
检查用户端信号电平太弱或信号失真过大时，使用放大器后信号虽能增强但图像效果没有明显民生改善，此时应检查入户前端的电视信号源，信号源简单检测方法是在有线台信号分支或分配处接入一台彩色电视机，图像清晰说信号信号源没问题，如果图像模糊则表示信号源质量差，可以向广电站反映情况。
