智能燃气表讲义共43页
CGL系列智能家用膜式燃气表使用说明书
一．概述CGL型系列燃气表是依据GB/T6968-1997《膜式煤气表》和CJ/T112-2000《IC卡家用膜式燃气表》标准，以膜式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种具有预付费功能的燃气计量装置。
燃气表由计量基表和电子控制器、电机阀三大部分组成。
计量基表机体采用铝合金铸造而成，机体内外采用静电喷塑、镀锌防腐处理，整机具有计量准确、压损小、气密性高、寿命长等特点，可广泛用于天然气、液化石油气、人工煤气等燃气的计量；电子控制器内嵌有低功率、高性能的单片机系统，所有程序和数据处理均自动完成，燃气表用户管理通过电脑售气管理系统进行开户、气量预售、补卡、退户、过户、对IC卡进行密码设置，且可按需要储存用户表的表号、表常数、用户住址、姓名等一切初始档案记录。
GGL1.602GGL2.503CGL4型燃气表制造生产许可证证号为：京制00000332号。
二、产品特点（1）具有计量准确、压损小、气密性高、安全性强、寿命长等特点（2）电子控制器具有超低功耗性能特点：低功耗单片机和低功耗的电路设计，使电子控制器系统静态功耗仅5µA；（3）多功能液晶显示，可提示购气量、累计气量、剩余气量、电源欠压、阀门开关状态、系统故障等信息清晰直观，读书方便；（4）强大的自我保护和自我诊断功能：燃气表在使用过程中出现的如：电源欠压、强磁干扰、传感器坏、流量超标、私自拆卸等故障或现象，系统均可自我诊断并切断气源，然后通过IC卡将用户使用信息传递到燃气公司的燃气管理系统。
三、型号、技术参数和外形尺寸1.型号设计序号02或03基表型号C储存卡L逻辑加密卡Z cpu智能卡IC卡家用膜式燃气表2.技术参数及性能指标我公司生产的CGL系列智能家用燃气表的显示形式采用机械数码和液晶双显示。
其技术参数及性能指标见下表：3.结构、尺寸示意图四、功能1.预收费功能IC卡先购气、后用气，预购气用完后燃气表自动关闭进气阀门，重新购气才能用气。
智能燃气表资料
一、气表的发展史燃气计量表最先叫煤气表，湿式燃气计量表发明于1815年，它是由英国工程师塞缪尔·克莱格和塞缪尔·科思莱兄弟共同协作研制出来的。
1833年，詹姆斯·博格达斯发明了干式燃气计量表，现在的膜式燃气表就是在此基础上不断完善和发展起来的，至今已经经过了170多年的发展历程。
早期的膜式燃气表的工作原理为限位式，即燃气表计量室在往复运动一个循环的过程中，在极限位置时要触碰到限制点后才改变运动方向，以保证燃气表排出的气体的体积为一个固定的回转体积值。
计量精度依赖于零件制造和装配微调，计量精度不高，分散性较大。
随着膜式燃气表技术的不断发展和进步，目前较先进的膜式燃气表都基本采用非限位式结构设计，这种结构使得计量室在往复运动一个循环的过程中自由切换，降低了压力损失和运行噪音。
部分先进的燃气表还融入了误差调节系统装置，减小了不同流量下误差特性曲线的分散性，使膜式燃气表的误差特性曲线更加平滑，扩大了仪表的量程比。
由于气体的体积受温度影响非常大，要保证膜式燃气表计量准确度高，又要适合一年四季不同的温度变化，减少输差，保证贸易结算的公平性，温度转换装置技术正逐渐应用在膜式燃气表的设计中。
目前膜式燃气表使用的温度转换装置基本上以机械式为主，它的基本原理是通过特殊金属的热胀冷缩特性来自动调节误差调节系统的指针，以调整燃气表的回转体积，修正气体随温度升降的体积变化量，从而达到体积修正的目的。
目前随着欧盟的膜式燃气表标准EN 1359:1998/A1: 2006以及国际建议OIML R137的颁布实施，对膜式燃气表的基表性能从设计、制造、安装和使用上都做了明确的更加严格的要求。
目前的膜式燃气表国家标准GB/T 6968-1997是等效采用OIML R31:1995，OIML R137:2006的颁布实施，取代了OIML R31:1995，因此，目前的国家标准正进行修订。
我国的膜式燃气表要跟上国际先进技术水平，增加出口贸易，就必须满足国际或国外先进的膜式燃气表标准。
物联网智能膜式燃气表说明书
物联网智能膜式燃气表使用说明书功尊仪表（浙江）有限公司1.产品简介感谢您购买功尊仪表(浙江）有限公司生产的燃气泄漏检测远传控制器产品（下文简称控制器）！为了保证本产品的正常使用，在安装和使用本产品之前，请您务必仔细阅读本产品说明书，并妥善保存，以备将来参考。
物联网智能膜式燃气表由膜式燃气表、控制器、控制阀、采样装置和NB远传模块等部件组成，用于燃气计量和控制。
该产品碱性电池供电，具有定时上报表具运行数据、异常主动上报、远传开关阀控制等优点。
NB-loT蜂窝网络具有低功耗、广覆盖、大连接等优势。
产品设计：结构合理、性能稳定可靠。
2.技术指标规格型号 G1.6 G2.5 G4 G6测量范围 （0.016~2.5）m³/h （0.025~4.0）m³/h （0.04~6.0）m³/h （0.06~10）m³/h 电源 4节LR6型电池（5号碱性电池）额定工作电压 DC6.0V稳态工作电流 ≤ 30μA瞬间最大电流 ≤300mA最大工作压力 30kPa通讯方式 NB-loT上传频率 每天定时上报一次准确度等级 1.5级电池使用寿命 ≥12个月压力总损失 ≤250Pa工作环境温度 -10℃~40℃ 大气压力 86kPa～106kPa 相对湿度 ＜93％产品执行标准防爆标志 Exib II BT3 Gb表13.安装要求（1）燃气表的安装应由专业燃气器具部门按照城镇燃气规范的要求进行；（2）燃气表要安装在远离火源、防雨、防潮、不易碰撞、不受振动并能避免长时间阳光直射的地方；（3）燃气表在接入管道前就排除管道内铁渣、污垢和积水等杂物，并确保管道无泄漏； （4）连接燃气表的两路管路应平行、竖直。
两管路中心应符合燃气表中心距。
连接螺纹应与燃气表螺纹相同。
不允许燃气表强行接入不合格管路，以免造成燃气泄漏。
（5）燃气表安装前应分清进、出气方向，选择相应的表具。
安装时必须按照燃气表壳体上的箭头方向连接进气口和出气口，并且保证竖直安装；（6）燃气表安装完毕后必须检查连接处的密封性，检测压力就小于30kPa，合格后方可投入使用；（7）燃气表前必须安装一个能关闭气路的阀门；（8）燃气表壳上严禁搁置任何物品，注意防湿、防潮，严禁水滴渗入燃气表内，影响正常使用。
民用IC卡智能燃气表基本原理及计量传感器简...
民用IC卡智能燃气表基本原理及计量传感器简介2010-8-25郭延宏分享到： QQ空间新浪微博开心网人人网民用智能燃气表是一种利用现代微电子技术、现代传感器技术、及控制技术对用气量进行计量并进行用气控制、数据传递及结算交易的新型燃气表。
具有计量准确，性能可靠，使用安全方便等特点，作为民用燃气终端计量设备，可降低燃气企业经营管理成本，有效提高供气企业的信息化和科学化管理水平。
民用智能燃气表按气量输入方式有接触式和非接触式，按显示方式有单显表、双显表，按控制阀门安装位置分一体式和分体式，按数据传输方式有无线远传式和有线集抄式，按数据卡分有逻辑加密卡和CPU卡等，其计量工作原理大致相同，均由基表、采样部件（传感器）、信息载体（如IC卡、CPU卡、无线等）、计量电路、主电路控制系统以及气路通断控制电机阀、显示提示装置及电源（电池）等组成。
下面以IC卡智能燃气表为例介绍其基本工作原理：一、IC卡燃气表的硬件部分及作用：1、基表：燃气流量的原始计量器，智能燃气表的计量精度主要由基表来保证，民用智能燃气表一般选用符合GB/T6968-1997《膜式煤气表》规定的B级皮膜表作为基准计量器。
2、控制器：控制器一般由计量传感器电路、微功耗单片机、微功耗阀门、电压测试电路、防窃气电路等部分组成(如图所示)。
具有精确记数功能、功能卡传输媒介功能、阀门自动处理功能、非法操作处理功能、欠压处理功能、掉电处理功能、数据下载功能、数据显示与声音提示功能等。
采用单片机对传感器的脉冲进行计量、分析处理，并驱动相应的部件进行控制。
主要包括CPU、读写卡接口、显示、计数等辅助部件，是IC卡燃气表的核心设备。
3、控制阀：在控制电路的驱动下控制燃气的通断。
主要分电磁阀和电机阀：电磁阀主要在早期分体式产品上采用，由电磁线圈产生的磁力来控制阀门的开启或闭合，存在抗干扰能力差，阀门动作瞬间电流大，阀门动作不到位，体积较大，易人为破坏等问题。
电机阀由直流电机来控制阀门的开启或闭合，具有抗干扰能力强，阀门动作到位好，体积小，易内置。
河北华通燃气表培训资料V1
河北华通燃气设备有限公司
后退
/细/节/铸/就/完/美/
可选功能表
序号 符号 附加类型
说明
具备无线传输模块，燃气表可通过无线模块与 1 -W 无线传输功能
外部进行通讯。
具备IC卡读写模块，燃气表可通过IC卡读写模
2
-I
IC卡功能
块读写IC卡片，完成数据交互。
1）工作电压：DC4.5V，3节AA碱性电池(5#)，用户可自行更换 2）工作电流：静态工作电流：＜20μA 最大电流：300mA 3）脉冲常数：0.1m3/脉冲或0.01m3/脉冲 4）电池寿命：正常情况1年以上 4）总压力损失：＜250Pa，可做到＜200Pa（出口表） 5）基本误差：同普通基表
9、IC卡型号 采用与西门子SLE4442兼容的国产FM4442逻辑加密卡
后退
河北华通燃气设备有限公司
/细/节/铸/就/完/美/
IC卡膜式燃气表基础知识
10、读数显示方式 计数器与LCD显示并存，好处：电子部分的计数是从计数器上取信
号的，如果电子部分出现故障，则可以计数器的读数作为用气的结算依 据；缺点：可能会出现二者读数不一致的情况，其一，因燃气表出厂检 测不能做到计数器读数为0，而LCD为0，出厂后，燃气表需经过客户检 测、安装点火运行，这样到用户最终用气时，就会出现不一致的情况； 其二， 临界位置的抖动，可能会产生误信号，引起读数不一致。但通过 软件和硬件上的改进处理，可大大消除这种误信号。 11、主要技术参数
IC卡膜式燃气表简介
四、安装尺寸图
河北华通燃气设备有限公司
后退
/细/节/铸/就/完/美/
IC卡膜式燃气表关键技术
阀门检测技术：具有阀门故障检测功能，并通过用户卡将故障信息反馈到燃气 公司的售气软件上； 传感器检测技术：燃气表具有传感器自我检测及保护功能，保证计量准确； 读写卡处理技术：独特的读写卡软件处理方式，多重认证，确保一表一卡；充 值购气次数认证，在保证用户卡内的数据信息被清除后，才将数据信息保存到 燃气表内，避免了多次充值给燃气公司带来的损失； 数据防护技术：IC卡传输数据经过多重加密处理，安全可靠。表内气量等关键 数据及运行参数经过冗余备份，确保数据安全、不丢失； 主控线路板防护：线路板在焊接调试完毕后，表面进行三防处理（防潮、防盐 雾、防霉），加上壳体的密封处理，杜绝了厨房油烟、水气对燃气表的影响。 品质保障：智能部分所用的主控芯片、电压检测芯片、超级电容、传感器、阻 容器件等全部采用进口产品，阀门采用国内知名厂家产品，保证燃气表的品质；

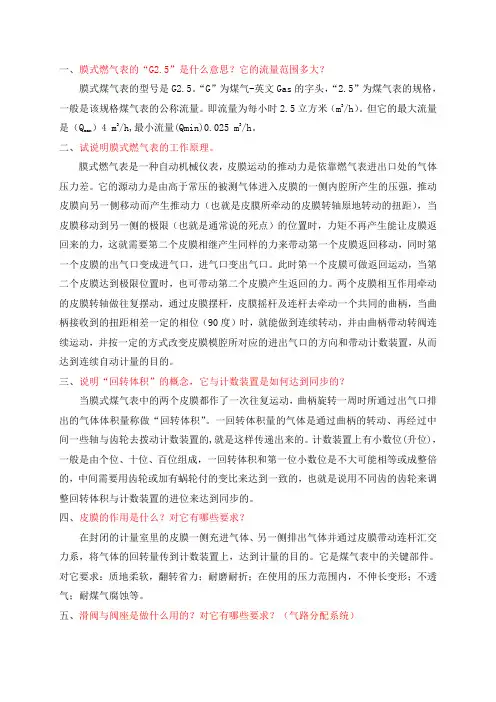

燃气表基础知识上课讲义
一、膜式燃气表的“G2.5”是什么意思？它的流量范围多大？膜式煤气表的型号是G2.5。
“G”为煤气-英文Gas的字头，“2.5”为煤气表的规格，一般是该规格煤气表的公称流量。
即流量为每小时2.5立方米（m3/h）。
但它的最大流量）4 m3/h,最小流量(Qmin)0.025 m3/h。
是（Qmax二、试说明膜式燃气表的工作原理。
膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。
它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力（也就是皮膜所牵动的皮膜转轴原地转动的扭距），当皮膜移动到另一侧的极限（也就是通常说的死点）的位置时，力矩不再产生能让皮膜返回来的力，这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动，同时第一个皮膜的出气口变成进气口，进气口变出气口。
此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。
两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆，皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位（90度）时，就能做到连续转动，并由曲柄带动转阀连续运动，并按一定的方式改变皮膜模腔所对应的进出气口的方向和带动计数装置，从而达到连续自动计量的目的。
三、说明“回转体积”的概念，它与计数装置是如何达到同步的？当膜式煤气表中的两个皮膜都作了一次往复运动，曲柄旋转一周时所通过出气口排出的气体体积量称做“回转体积”。
一回转体积量的气体是通过曲柄的转动、再经过中间一些轴与齿轮去拨动计数装置的,就是这样传递出来的。
计数装置上有小数位(升位)，一般是由个位、十位、百位组成，一回转体积和第一位小数位是不大可能相等或成整倍的，中间需要用齿轮或加有蜗轮付的变比来达到一致的，也就是说用不同齿的齿轮来调整回转体积与计数装置的进位来达到同步的。
四、皮膜的作用是什么？对它有哪些要求？在封闭的计量室里的皮膜一侧充进气体、另一侧排出气体并通过皮膜带动连杆汇交力系，将气体的回转量传到计数装置上，达到计量的目的。
ic卡智能燃气表使用说明书-卡式煤气表
KT—J2.5A型IC 卡式煤气表使用说明书一、概述目前燃气行业普遍采用的人工串户抄表的收费管理方式，存在企业负担过重，费用占用较大，抄表入户难，工作量大，效率低和管理不便等诸多弊端，已无法满足燃气公司发展的需要。
我公司的科技人员在研究了国内外众厂商的产品之后，扬长避短，结合我国的国情和燃气管理发展的需要，开发成功的一种IC卡式煤气表，亦称卡式煤气表，是通过电子智能控制器和煤气表构成一体的煤气自动计量仪表。
具有国内领先水平。
卡式煤气表及与之相配套的“IC卡燃气管量系统”能彻底改变传统的查抄表收费方式，实现用户预付费用气，卡式煤气表自动累计用气量和余气量。
售气量及客户资料均由计算机进行统一管理。
产品特点和主要用途KT—J2.5A型IC卡式煤气表具有下列功能：预付费用气，用气量自动计算，低气量提示、报警，电池欠压提示，记忆，显示剩余气量，防窃气，防磁，一表一卡及数据采集和恢复，汉字提示等功能。
该卡式煤气表具有智能化程度高、计量准确、安全可靠、功能完善、结构合理、经济实用等特点。
适用于天然气、人工煤气、液化石油气等家用煤气的自动计量和收费控制、监督及管理。
有着于提高经济效益和社会效益。
二、外观尺寸外观尺寸外形煤气表外形尺寸（mm）重量 3.7Kg三、安装要求1、装在远离火源，防雨、防潮并能避免长时间阳光直射的及受振动的地方。
安装应“横平竖直”不得倾斜；煤气表表底距地面1.5米，与燃气灶的水平投影间距不小于0.3米。
2、管路前应排除管道内铁渣、灰尘和水等杂物，管路应无泄露。
3、卡式煤气表连接到管路时，施加在卡式煤气表管接头上的力矩不得超过80N.M。
4、安装并按卡式煤气表上盖上箭头方向正确连接进气口和出口，管道与卡式煤气表连接处不得漏气。
5、表前必须安装一个关闭气路的阀门，进入卡式煤气表的燃气压力不得超过50kPa。
6、严禁明火检漏。
7、安装好后，在管路系统试压前应确保卡式煤气表已经初始化，装上电池，因表内已预置有试压气量（0.2~0.99M3），此时电磁阀会自动打开。
智能无线燃气表安全操作及保养规程
智能无线燃气表安全操作及保养规程智能无线燃气表已经成为越来越多家庭的选择，而在使用过程中，安全操作和保养维护则显得尤为重要。
本文将就智能无线燃气表安全操作及保养规程做一些详细的介绍。
安全操作1. 安装智能无线燃气表在安装过程中，需要满足以下要求：1.安装位置要远离火源、电源等明火、磁场、电磁干扰等地方；2.安装高度不应低于地面1.5米以上；3.与管路连接处应加装柔性管，并保证连接处不漏气；4.面向安装表身，管道应向左、右两侧顺布50mm。
2. 使用在正式使用智能无线燃气表时，需要注意以下事项：1.在开启燃气时，应该先打开阀门，再使用点火器点燃燃气，燃气需要充分燃烧后才能正常使用；2.燃气使用时，要保持通风良好，不要将污染物和其他杂物靠近燃气表；3.使用燃气表不要随意乱开乱关，同时要保证燃气表正常采集数据；4.为了避免渗漏，不要随意更换止阀。
3. 维护智能无线燃气表在使用过程中，会有一定的损耗。
为了保证使用安全和稳定，需要定期对燃气表进行维护，包括以下几点：1.定期检查燃气表的连接状态，发现问题及时处理；2.定期更换燃气表电池，保证燃气表工作稳定；3.定期清洗燃气表，保证燃气表的正常采集数据以及延长燃气表使用寿命；4.定期对燃气管道进行检查。
保养规程1. 燃气表日常保养为了保证燃气表的长期使用，需要对燃气表进行一些日常保养：1.在使用时要定期对燃气表进行清洁，防止灰尘积累影响燃气数据采集；2.在GPRS信号差时，可以适当提高燃气表的信号，以保证数据的有效传输；3.经常检查燃气表的电池状态，及时替换电池，防止燃气表失去连接；4.对于长时间未使用的燃气表，需要提前准备电池，并按照规程进行正确安装。
2. 燃气表季节性保养每到一季度，需要对燃气表进行季节性保养：1.夏季时，需要对燃气表周围的草木进行修剪，保证空气通畅；2.冬季时，需要对燃气表的周围进行保暖，防止结冰和冻坏燃气表；3.对于长期未使用的燃气表，需要动手清洁燃气表，并准备替换新电池。
无线远传燃气表原理
无线远传燃气表原理宝子们！今天咱们来唠唠无线远传燃气表的原理，这玩意儿可神奇啦。
咱先来说说燃气表这东西是干啥的哈。
燃气表就像是一个小管家，专门管着咱们家里用了多少燃气呢。
以前的燃气表啊，得靠抄表员叔叔或者阿姨上门来看，可麻烦啦。
现在有了无线远传燃气表，就方便得不要不要的。
那这无线远传燃气表到底咋工作的呢？它呀，里面有个计量的部分，这个计量部分就像一个超级精确的小算盘。
当咱们打开燃气阀门开始做饭啊，或者用热水的时候，燃气就会从管道里流过燃气表。
这时候，计量部分就开始工作啦，它能精确地算出到底有多少燃气从这里经过了。
就好像有个小眼睛在盯着燃气的流动，一丁点儿都不会算错呢。
再说说这无线远传的部分。
这个部分就像是燃气表的小嘴巴，可以把数据传出去。
它是通过一种无线电波来传输信息的。
你可以想象成燃气表在悄悄地跟远处的接收设备说：“我这儿又有新的数据啦，你快听听。
”这个无线电波呢，就像一种神秘的小信号，能够穿越一定的距离，把燃气表的数据准确无误地送到接收的地方。
这里面还有个很有趣的东西，就是数据编码。
燃气表把计量好的数据进行编码，就像把这些数据打包成一个个小包裹一样。
每个小包裹上面都写着关于这些数据的各种信息，比如这是哪个用户的，是什么时候的数据之类的。
然后再通过无线电波把这些小包裹发送出去。
接收端呢，就像是一个专门等着收包裹的小驿站。
它有一个专门的设备，可以接收这些无线电波传来的小包裹。
当接收到这些包裹后，就会把里面的数据解开，然后进行处理。
这个处理就包括把数据显示出来，让燃气公司的工作人员可以看到咱们家到底用了多少燃气。
而且啊，无线远传燃气表还有个好处就是它可以实时传输数据。
这就好比是它随时都在跟燃气公司聊天，只要有新的数据产生，马上就会传过去。
不像以前的老燃气表，得等抄表员按月来抄。
这样燃气公司就能更好地管理燃气的供应啦，要是发现有啥异常的使用情况，也能及时发现呢。
咱再聊聊这无线远传燃气表的安全性。
宝子们可能会担心，这无线电波传来传去的，会不会有啥危险啊？其实啊，不用担心。
物联网智能燃气表安全操作及保养规程
物联网智能燃气表安全操作及保养规程前言随着科技的不断进步，物联网设备已经逐渐渗透到我们生活的方方面面。
其中，物联网智能燃气表作为能够自动化收集用户燃气使用量数据的设备已经成为现代生活必不可少的一部分。
为了确保用户能够安全地使用燃气表，本文将介绍智能燃气表的安全操作过程及保养规程。
安全操作1.安装过程在安装燃气表时，请确保能够正确连接到相关的燃气管道。
初次接入燃气表系统时，需要进行必要的验证和安装。
接入燃气表系统的操作需要专业技术人员或相关管理人员进行，并需要遵循相应的操作指南，确保所有的连接都得到了正确地熟悉和了解。
在这些连接得到认证之前，不能使用燃气表。
2.放置位置智能燃气表必须放在通风良好的区域。
如果放置于衣柜或密闭房间中，气体或其他物质可能累积在其中，并导致安全隐患。
3.关闭燃气使用燃气表的用户在使用过程中应该时刻保持警惕，确保燃气表能够正常工作。
当用户离开家时，应该将燃气关闭，以避免燃气泄漏或其他安全隐患。
4.清理燃气表为了确保燃气表的正常使用，用户需要经常清理燃气表进行保养。
如果您的燃气表有灰尘或污垢，应该尽快将其清洁干净。
5.避免损坏物联网智能燃气表由电子零部件组成，因此需要保护好。
在燃气表周围堆放物品可能会损坏燃气表，如果损坏，可能导致燃气表无法正常工作或其他安全隐患。
保养规程1.明确保养周期为了避免燃气表制造商建议的最长使用寿命，需要在规定的时间内进行保养周期。
一般建议每年进行一次维护，但是也要根据实际状况调整保养周期。
2.保护机身部件物联网智能燃气表机身部件因其敏感性，不应该重物压在其上。
燃气表机身部件应该保持清洁，避免沾上灰尘或污垢。
3.检查电源在使用智能燃气表时，请检查电源，确保电源接口的电缆未损坏，且接头未松动。
如果电源系统存在问题，就应该及时修复或更换。
4.检查传感器智能燃气表的Sensors是非常重要的部件，应该定期检查和更换。
检查时，如果发现有损坏或磨损，就应该立即更换。
智能工业燃气表安全操作及保养规程
智能工业燃气表安全操作及保养规程智能工业燃气表是一种用于测量工业场所燃气消耗的设备，它可以自动进行数据采集并将数据传输给系统进行分析和记录。
为了保证智能工业燃气表的正常运行和应用，我们需要了解其基本的操作和保养规程。
安全操作1.安装前检查 - 在安装燃气表前，应仔细检查燃气表是否破损、是否有异物或杂物进入等情况，确保燃气表本身没有问题。
2.正确安装 - 将工业燃气表安装在水平或垂直的管道上，并保证其与其他装置之间距离要符合国家标准，以确保正常的使用和安全。
3.严禁私自更改 - 燃气表是一个附属于燃气供应系统的重要部分，任何人未经批准不得随意更改、拆卸、调整、维修或处理燃气表，以确保燃气系统安全运行。
4.防止干扰 - 在使用燃气表时，应尽可能避免其受到机械干扰，并保持其清洁、干燥的环境，避免进水、受潮、沾污等危险情况。
5.安全使用 - 在操作智能工业燃气表之前，必须要先了解相关的安全信息和注意事项，如需使用气源阀门时，应逐渐地打开，以防止该部件损坏。
保养规程1.定时检查 - 应每年对燃气表进行一次全面检查，特别是在检查表盘、气变量及流量传感器的时候，应确保其正常工作并调整表的误差。
2.定期更换 - 燃气表使用寿命较长，但也有一定的更换周期，应按照实际情况定期更换工业燃气表，以避免其使用寿命过度而造成的设备损害，或者不在有效范围内读数的问题。
3.维护清洁 - 燃气表表盘、阀门或其他部件在使用过程中可能会有燃气垢、铁锈、油垢、污染物等附着物，应定期清洗维护，以保证其正常使用。
4.禁止拆卸 - 工业燃气表拆下后，可以将其中的易损部件进行维修或更换，但要注意不能随便进行拆释，以避免不可倒退的操作和装置损坏的情况。
小结以上介绍了智能工业燃气表的安全操作及保养规程，燃气表作为一个测量及控制设备，具有非常重要的使用价值，同时也需要经常注意安全维护，保持操作和保养规程的正确性和实时性，避免因错误的操作或保养而造成设备性能的损害或人员安全事故的发生。
CGL系列智能家用膜式燃气表使用说明书
一．概述CGL型系列燃气表是依据GB/T6968-1997《膜式煤气表》和CJ/T112-2000《IC卡家用膜式燃气表》标准，以膜式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种具有预付费功能的燃气计量装置。
燃气表由计量基表和电子控制器、电机阀三大部分组成。
计量基表机体采用铝合金铸造而成，机体内外采用静电喷塑、镀锌防腐处理，整机具有计量准确、压损小、气密性高、寿命长等特点，可广泛用于天然气、液化石油气、人工煤气等燃气的计量；电子控制器内嵌有低功率、高性能的单片机系统，所有程序和数据处理均自动完成，燃气表用户管理通过电脑售气管理系统进行开户、气量预售、补卡、退户、过户、对IC卡进行密码设置，且可按需要储存用户表的表号、表常数、用户住址、姓名等一切初始档案记录。
GGL1.602GGL2.503CGL4型燃气表制造生产许可证证号为：京制00000332号。
二、产品特点（1）具有计量准确、压损小、气密性高、安全性强、寿命长等特点（2）电子控制器具有超低功耗性能特点：低功耗单片机和低功耗的电路设计，使电子控制器系统静态功耗仅5µA；（3）多功能液晶显示，可提示购气量、累计气量、剩余气量、电源欠压、阀门开关状态、系统故障等信息清晰直观，读书方便；（4）强大的自我保护和自我诊断功能：燃气表在使用过程中出现的如：电源欠压、强磁干扰、传感器坏、流量超标、私自拆卸等故障或现象，系统均可自我诊断并切断气源，然后通过IC卡将用户使用信息传递到燃气公司的燃气管理系统。
三、型号、技术参数和外形尺寸1.型号设计序号02或03基表型号C储存卡L逻辑加密卡Z cpu智能卡IC卡家用膜式燃气表2.技术参数及性能指标我公司生产的CGL系列智能家用燃气表的显示形式采用机械数码和液晶双显示。
其技术参数及性能指标见下表：型号CGL1.602 CGL2.503公称流量m³/h 1.6 2.5最大流量m³/h 2.5 4最小流量m³/h 0.016 0.025工作压力Kpa 10最大显示m³9999999.9最小显示m³0.1或0.01精度等级B级基本误差极限Qmax≤Q≤0.2Qmax ≤±30.2Qmax < Q < Qmin ≤±1.5总压力损失pa ≤250工作电压V 4.5V（三节五号电池）工作静电流<5µA开阀时间S < 2s环境条件-10℃~ ﹢50℃≤95％RH表接头螺纹M30×2表接头中心距130mm外形尺寸mm 170×142×227燃气单台重量 1.96kg3.结构、尺寸示意图四、功能1.预收费功能IC卡先购气、后用气，预购气用完后燃气表自动关闭进气阀门，重新购气才能用气。
阶梯计费智能燃气表设计关键PPT课件
2021年5月24日
1
第1页/共16页
阶梯计费的实现
阶梯计费实现的关键： 燃气表中必须具有实时时钟功能，并要确保在任何情 况下RTC功能运行的连续性。
要有专用的日历时钟ຫໍສະໝຸດ 数设置工具，确保RTC功能运 行的准确性。
要有后备电池功能，确保在没有安装碱性电池或更换 电池的过程中RTC功能运行正常。
2021年5月24日
2021年5月24日
4
第4页/共16页
阶梯计费智能燃气表设计关键
1、可以在一块燃气表中同时实现气量和金额两种计费方 式
可以通过工具卡或者用户购气卡设置燃气表处于气 量计费还是金额计费
2021年5月24日
5
第5页/共16页
阶梯计费智能燃气表设计关键
2、采用金额计费是可以在燃气表中设置阶梯气价，缺省 为3级阶梯，需要时最多可设置到5级阶梯
阶梯计费的实现
2、燃气表中实现：
燃气表采用金额计费方式，在保证RTC功能的基础上， 将阶梯价格设置到燃气表中。
燃气表对月用气量进行计量，并根据月用气量和阶梯 价格计算用户当前的使用金额，在用户的购气金额中 进行实时扣减。
燃气表采用预付费方式，当用户购买金额扣减到预置 气量小于报警金额或为零时，关闭阀门停止用户用气， 提示用户尽快到后台重新缴费
燃气表在使用过程中可以通过阶梯设置卡或者用户购气卡 对阶梯价格表进行设置和更新，还可以设定新价格在燃气 表中的生效日期
2021年5月24日
6
第6页/共16页
阶梯计费智能燃气表设计关键
3、燃气表具有万年历功能，采用备用电池确保日历时钟 运行准确
燃气表在使用过程中可以通过时钟设置卡对燃气表中的日 历时钟进行设置和更新
请见说明书 - IC卡智能燃气表使用说明书
请见说明书 - IC卡智能燃气表使用说明书KT—J2.5A型IC 卡式煤气表使用说明书一、概述目前燃气行业普遍采用的人工串户抄表的收费管理方式，存在企业负担过重，费用占用较大，抄表入户难，工作量大，效率低和管理不便等诸多弊端，已无法满足燃气公司发展的需要。
我公司的科技人员在研究了国内外众厂商的产品之后，扬长避短，结合我国的国情和燃气管理发展的需要，开发成功的一种IC卡式煤气表，亦称卡式煤气表，是通过电子智能控制器和煤气表构成一体的煤气自动计量仪表。
具有国内领先水平。
卡式煤气表及与之相配套的“IC卡燃气管量系统”能彻底改变传统的查抄表收费方式，实现用户预付费用气，卡式煤气表自动累计用气量和余气量。
售气量及客户资料均由计算机进行统一管理。
, 产品特点和主要用途KT—J2.5A型IC卡式煤气表具有下列功能:预付费用气，用气量自动计算，低气量提示、报警，电池欠压提示，记忆，显示剩余气量，防窃气，防磁，一表一卡及数据采集和恢复，汉字提示等功能。
该卡式煤气表具有智能化程度高、计量准确、安全可靠、功能完善、结构合理、经济实用等特点。
适用于天然气、人工煤气、液化石油气等家用煤气的自动计量和收费控制、监督及管理。
有着于提高经济效益和社会效益。
二、外观尺寸2外观尺寸外形煤气表外形尺寸(mm)A B C D M130 321 227 166 M30*2重量 3.7Kg三、安装要求1、装在远离火源，防雨、防潮并能避免长时间阳光直射的及受振动的地方。
安装应“横平竖直”不得倾斜;煤气表表底距地面1.5米，与燃气灶的水平投影间距不小于0.3米。
2、管路前应排除管道内铁渣、灰尘和水等杂物，管路应无泄露。
3、卡式煤气表连接到管路时，施加在卡式煤气表管接头上的力矩不得超过80N.M。
4、安装并按卡式煤气表上盖上箭头方向正确连接进气口和出口，管道与卡式煤气表连接处不得漏气。
5、表前必须安装一个关闭气路的阀门，进入卡式煤气表的燃气压3力不得超过50kPa。
亚恒智能煤气表介绍
解决方法
1.更换电池 2.用IC卡购气 3.正确插入IC卡，再拔出 4.联系其它相关人员处理
1.电池电压太低 2.液晶坏
1.换电池 2.换液晶
结合液晶屏显示内容具体得出原因解决 （参见“提示功能”）
插卡时报警
1.非本系统卡 2.插卡操作错误，如插反或未插到底
1.使用本系统发行的IC卡 2.按指示正确操作，使用本气 表对有效的铅封保护。 4：准确的计气功能
当数轮每转0.1 m³的气量，显示相应减少0.1 m³的气量（脉 冲当量为100L/P），计气准确无误。 5：掉电关阀功能——人为的去掉电池，阀门会自动关闭，这 样保证数轮的数据与显示屏的数据相一致，保证计气准确性。 6：电气性能：3节五号AA电池的IC卡表开阀电压为4.3±0.1V, 关阀电压为 4.1±0.1V,选用了高性能的电压检测器,其精度 为±0.02V，该类型的表具有极低的静态功耗。
10
IC卡智能膜式燃气仪表
☆提示功能中出现的各种字符的含义
请购气
错误
------功能介绍 换电池
开 关
数据区/错误提示区
11
IC卡智能燃气表
------功能介绍 ------
A：英文字符的提示 Err-1——检测到阀门有错误； Err-2——检测表的记忆有错误； Err-3——检测到气表超流量运行； Err-4——检测到有强磁场干扰行为； Err-5——检测非本系统卡或插卡错误。
卡内气量没有累加
1.由于误插卡导致错误计数出错 2.卡已坏 3.主板坏
1.用验卡器刷新，使计数为3 2.重新补卡（卡类型为旧） 3.更换主板
19
IC卡智能燃气表
------常见故障及维修
常见故障事例分析
智能燃气表应用
智能燃气表的应用分析作者：admin来源：本站发表时间：2012-3-8 18:28:53点击：3980目前智能燃气表主要有IC卡燃气表、无线远传燃气表、有线远程燃气表、代码预付费燃气表等。
为了进一步探索智能燃气表的应用效果，现对南宁市使用的IC卡燃气表与有线远程燃气表进行分析。
1 基本情况1.1 南宁市管道燃气情况南宁市城区面积为6559km2，已敷设燃气主干管、支管及庭院管逾1400km，基本覆盖了南宁市城区所有范围。
使用管道燃气的居民用户已达11⨯104户，合同签约待用居民用户为32⨯104户，在用商业及工业用户为600户，全市基本实现新建城区楼盘及成片改造老城居住区全部安装管道燃气。
目前供气气源为压缩天然气。
南宁市的燃气居民用户主要使用IC卡燃气表，近年来也逐渐加大了有线远程燃气表的使用量，二者比例约为10：1。
1.2 宁市目前使用的智能燃气表①IC卡燃气表IC卡燃气表是以膜式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种有预付费功能的燃气计量装置。
主要是由膜式燃气表（基表）、采集信号单元（量值传感器、磁钢）、控制器单元（计费器）、执行器（电磁阀等）、媒体（IC卡）、电源组成。
用气时基表数轮转动，通过采集信号单元输送脉冲信号到控制器上，利用IC卡完成与燃气表管理系统之间的数据交换，控制器对收到的数据、信号做出不同的反应或发出指令，通过显示屏显示或对执行器进行开闭控制，对数据实现双向反映，从而达到燃气表自动计量控制[1]。
具体原理见图1。
②有线远程燃气表图1 IC卡燃气表原理通过数字直读式远程自动抄表系统，将无线数字通信技术、传感器技术、单片机技术及大型数据库管理系统有机结合在一起。
抄表控制中心可以通过互联网将数据传输至GPRS服务器，发送无线信息经GPRSMODEM（无线调制调解器）接收处理后传送给小区数据适配器，或者可以通过GSMMODEM（GSM调制解调器）将数据转换为无线信息发送到GSM公网，经小区GSMMODEM接收处理后传送给小区数据适配器，小区数据适配器再命令数据采集器将采集到的燃气表读数按原路回传到抄表控制中心。
