手工电弧焊焊接工艺和流程
手工电弧焊工操作规程
手工电弧焊工操作规程手工电弧焊工操作规程一、前言手工电弧焊是一种重要的焊接工艺，广泛应用于各个行业和领域。
正确操作手工电弧焊不仅能够保证焊接质量，还能保证工作安全。
本规程旨在明确手工电弧焊工的操作规范和安全注意事项，提高操作技能和安全意识，确保焊接质量和人身安全。
二、操作规范（一）准备工作1.确认安全：操作前要检查周围环境，排除可能的危险因素；检查设备的使用状况和接地线，确保安全；佩戴防护用品，如安全帽、手套、防火服等。
2.清洁表面：清洁待焊接的金属表面，去除污渍、油脂等，防止对焊缝质量造成影响。
3.调整电流：根据所需焊接材料、材料厚度等情况，选择适当的电流和焊接焊材。
（二）操作步骤1.握持电焊钳：握持端面充满电极的电焊钳，打开供电开关，同时打开面具准备操作。
2.开始焊接：使用电焊钳焊接，先从一侧开始，均匀地移动电焊钳，保持恒定的弧长、焊接速度和角度，使焊渣正常排出，同时防止气孔的出现。
3.适当控制电流：在焊接过程中适当调节电流大小，及时发现操作中的问题，并及时调整。
（三）安全注意事项1.操作时要保持清醒、注意力集中，防止发生误操作。
2.当设备出现异常时要及时停止操作，检查问题原因，排除隐患后方可继续操作。
3.操作时要注意周围环境和人员，防止操作时误伤他人。
4.佩戴防护用品，如安全帽、手套、防护镜等，保障个人身体安全。
5.注意电焊钳的使用寿命，及时更换损坏的设备。
三、结语手工电弧焊是一项技能含量较高的工艺，要求操作人员严格按照规章制度操作。
本规程旨在提高操作人员对手工电弧焊的认识和理解，加强对安全问题的认识，确保焊接质量和人身安全。
操作人员要做好相关安全防护工作，切实保障自身安全，保障生产过程的安全和稳定。
手工电弧焊操作规程
手工电弧焊操作规程手工电弧焊是一种常见的焊接方法，广泛应用于各个行业领域。
为了确保焊接工作的安全和质量，制定了一系列的操作规程。
下面是手工电弧焊的操作规程。
一、基本概念和工艺要求1. 手工电弧焊是利用电弧间隙烧融金属表面和填充材料，形成良好的焊缝连接的一种焊接方法。
2. 手工电弧焊所需设备包括焊机、焊枪、电焊钳等。
焊机应具备良好的绝缘性能和稳定的电弧输出能力。
3. 手工电弧焊的工艺要求包括焊接电流、电弧长度、焊接速度等。
二、工艺操作流程1. 检查焊机的工作状态，确保其正常工作。
2. 选择合适的焊条和填充材料，根据焊接材料的种类和焊接要求确定。
3. 准备焊接表面，确保其清洁、干燥、无油污和氧化层。
4. 调整焊机的焊接电流和电弧长度，根据焊接材料的厚度和焊接位置进行调整。
5. 握住焊枪，将焊条与焊接器具接触，按下电焊钳开关，观察电弧的形成。
6. 控制焊条的夹紧力度，保持合适的焊接速度和电弧长度。
7. 焊接结束后，将焊条置于焊条支架上，关闭焊机的电源。
8. 对焊接接头进行外观检查和质量评估，确保焊缝的质量和完整性。
三、操作注意事项1. 在进行手工电弧焊前，必须戴上防护眼镜、手套和焊接面罩，以防止烟尘和火花进入眼睛、皮肤或衣物。
2. 在进行手工电弧焊时，必须将焊接区域围起来，并进行相应的警示标识，以防止他人误入焊接区域。
3. 在进行手工电弧焊时，必须确保焊接区域通风良好，以防止有毒气体和烟尘对焊工的伤害。
4. 在进行手工电弧焊时，必须保持焊接器具和设备的良好绝缘状态，以减少电击和漏电的风险。
5. 在进行手工电弧焊时，必须严格按照焊接工艺要求进行操作，避免焊接过热或过冷，影响焊缝质量。
6. 在进行手工电弧焊时，必须随时保持焊接区域的清洁和干燥，以防止焊接质量受到油污和水分的影响。
7. 在进行手工电弧焊时，必须随时对焊条进行检查，确保其质量和使用情况，如有发现异常，应及时更换。
8. 在进行手工电弧焊时，必须随时观察焊接过程和焊缝形成情况，如有异常情况，应及时采取措施进行调整和修正。
钢筋手工电弧焊
1、钢筋帮条焊适用于I、II、III级钢筋。宜采用双面焊。不能进行双面焊时，也可以采用单面焊。帮条长度同搭接焊焊缝长度。当帮条级别与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条级别可与主筋相同或低一个级别。
2、帮条焊焊缝厚度h不应小于主筋直径的0.3倍，焊缝宽度b不应小于主筋直径的0.7倍。
焊1：10，双面焊1：5。
钢筋级别
焊缝型式
焊缝长度
I
单面焊
≥8d
对面焊
≥4d
II、11I
单面焊
≥1Od
双面焊
≥5d
5、搭接焊时，先在离端部20mm以上部位焊接两个定位焊缝。
6、接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上。弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好。不得烧伤主筋。
7、预埋件T型接头电弧焊：分为贴角焊和穿孔焊。
1)钢板厚度不小于0.6d，并不宜小于5mm。
2)钢筋应采用I、II级。受力锚固钢筋直径不应小于8mm，构造锚固筋直径不应小于6mm。锚固钢筋直径在6～25mm以内，可采用贴角焊，锚固钢筋d≥28mm应采用穿孔塞焊。
3)采用I级钢筋时，贴角焊缝焊脚k不小于O.5d；采用II级钢筋时，k不小于0.6d。d为T型件锚固钢筋直径。
3、两主筋端面的间隙应为2～5mm，帮条与主筋之间应用四点定位焊固定，定位焊缝与帮条端部的距离应大于等于20mm。
4、引弧应在帮条的一端开始，收弧应在帮条钢筋端部，弧坑应填满。主焊缝与定位焊缝应熔合良好。不得烧伤主筋。
(三)应注意的问题
1、应根据钢筋的级别、直径、接头型式，选择焊条、焊接工艺。焊接参数应采用班前焊确定的参数。
手工电弧焊焊接工艺和流程

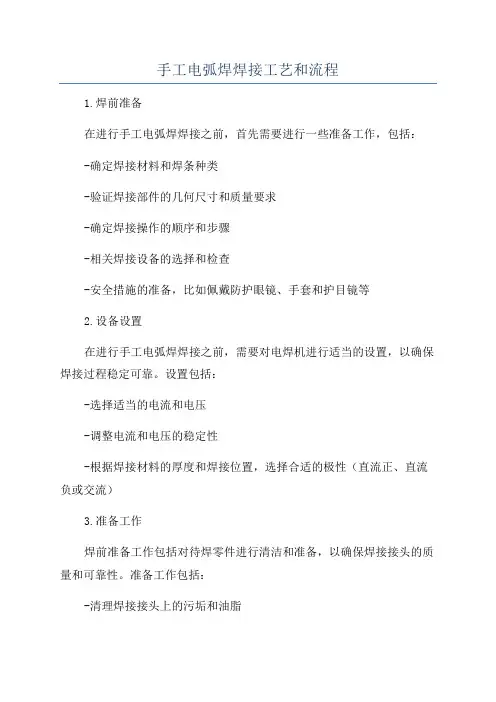

手工电弧焊焊接工艺和流程1.焊前准备在进行手工电弧焊焊接之前，首先需要进行一些准备工作，包括：-确定焊接材料和焊条种类-验证焊接部件的几何尺寸和质量要求-确定焊接操作的顺序和步骤-相关焊接设备的选择和检查-安全措施的准备，比如佩戴防护眼镜、手套和护目镜等2.设备设置在进行手工电弧焊焊接之前，需要对电焊机进行适当的设置，以确保焊接过程稳定可靠。
设置包括：-选择适当的电流和电压-调整电流和电压的稳定性-根据焊接材料的厚度和焊接位置，选择合适的极性（直流正、直流负或交流）3.准备工作焊前准备工作包括对待焊零件进行清洁和准备，以确保焊接接头的质量和可靠性。
准备工作包括：-清理焊接接头上的污垢和油脂-修整和打磨焊接接头的边缘，使其达到要求的几何尺寸和形状-对于较大的焊接件，可以使用夹具夹紧以提供稳定的工作环境4.焊接操作在进行手工电弧焊焊接时，需要掌握正确的焊接技巧和操作方法。
主要步骤包括：-选择适当的焊接位置和姿势，以获得最佳视角和操作舒适度-将焊条插入焊条夹，并适当调整电流和电压-将焊条放在焊缝上，并点燃焊条的电弧-按照预定的顺序和速度进行焊接，确保焊缝的均匀和连贯-不断调整焊接速度和电流电压，以适应不同部件和焊接位置的要求-完成焊接后，将焊条从焊条夹中取出，断开电弧5.焊后处理焊接完成后，还需要进行一些焊后处理工作，以保证焊接接头的质量和表面光洁度。
焊后处理包括：-对焊接接头进行清洁，去除焊渣和焊渣残留物-对焊缝进行表面打磨和抛光，使其平整和光滑-进行必要的检查和测试，以确保焊接接头的质量和强度-根据需要进行补焊或修复，以满足要求的质量标准。
简述焊接的基本工艺流程及焊接的步骤
简述焊接的基本工艺流程及焊接的步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!焊接是一种通过加热或加压，或者二者结合，使金属材料局部加热到熔融状态，经冷却后形成连接的一种金属加工方法。

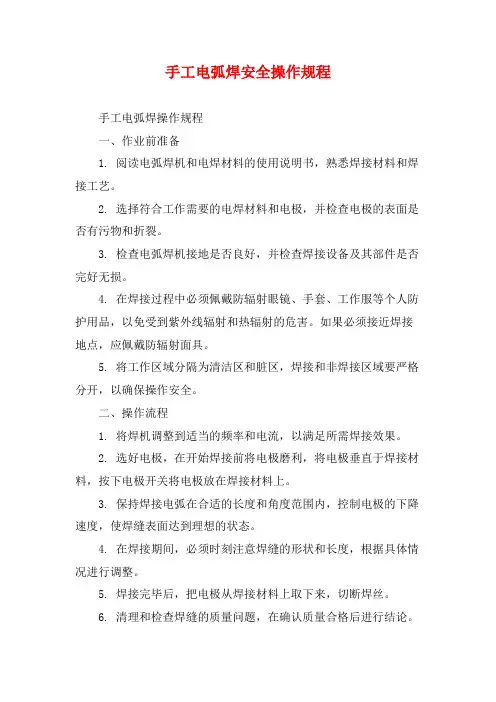

手工电弧焊安全操作规程
手工电弧焊安全操作规程手工电弧焊操作规程一、作业前准备1. 阅读电弧焊机和电焊材料的使用说明书，熟悉焊接材料和焊接工艺。
2. 选择符合工作需要的电焊材料和电极，并检查电极的表面是否有污物和折裂。
3. 检查电弧焊机接地是否良好，并检查焊接设备及其部件是否完好无损。
4. 在焊接过程中必须佩戴防辐射眼镜、手套、工作服等个人防护用品，以免受到紫外线辐射和热辐射的危害。
如果必须接近焊接地点，应佩戴防辐射面具。
5. 将工作区域分隔为清洁区和脏区，焊接和非焊接区域要严格分开，以确保操作安全。
二、操作流程1. 将焊机调整到适当的频率和电流，以满足所需焊接效果。
2. 选好电极，在开始焊接前将电极磨利，将电极垂直于焊接材料，按下电极开关将电极放在焊接材料上。
3. 保持焊接电弧在合适的长度和角度范围内，控制电极的下降速度，使焊缝表面达到理想的状态。
4. 在焊接期间，必须时刻注意焊缝的形状和长度，根据具体情况进行调整。
5. 焊接完毕后，把电极从焊接材料上取下来，切断焊丝。
6. 清理和检查焊缝的质量问题，在确认质量合格后进行结论。
三、操作注意事项1. 在使用电焊机时必须遵守安全操作规程，确保个人安全。
2. 在焊接过程中，避免与人和物接触，防止人员和设备损伤。
3. 在焊接前应检查焊接机器是否运行良好，如发现设备损坏或漏电等情况，应及时维修或停用。
4. 在切断电焊材料时，要使用尽可能软的工具，并保证手部安全。
5. 对于焊接材料进行操作时，应尽可能避免热辐射，避免直接暴露在电弧光线下。
6. 在操作过程中要注意焊接材料的布局，保证焊接部位的稳定性。
7. 焊接过程和结束后应该及时清理电弧焊机和焊接设备，做好设备的保养工作。
总之，手工电弧焊作业是一项比较危险的作业，必须按照规程严格操作，以避免出现人员伤害和设备损坏等问题。
操作时必须保证个人安全，采取严格的预防措施，确保操作过程的安全性。
手工电弧焊安全技术操作规程有哪些(16篇)
手工电弧焊安全技术操作规程有哪些（16篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!手工电弧焊安全技术操作规程有哪些（16篇）手工电弧焊安全技术操作规程有哪些篇1手工电弧焊接是一种广泛应用的金属连接工艺，涉及多个步骤和安全措施。
手工电弧焊工工艺规范
手工电弧焊工工艺规范文件编号：1.焊接方法简介1.1.手工电弧焊是利用焊条和工件之间产生电弧，将焊条和工件局部加热到融化状态，冷却结晶形成焊缝。
2.工艺要求2.1.工件焊接前必须进行清理油污，水分和锈蚀。
2.2.引弧和收弧处是焊缝的薄弱环节，必须进行有效的处理，填满弧坑缺陷。
2.3.焊接过程中应采用短弧焊接，焊条摆动不宜过大。
2.4.焊后要对所有焊缝清理焊渣。
2.5.中碳钢焊接要求2.5.1.尽可能选用碱性低氢型焊条，焊条使用前要烘干，特殊情况可选用铬镍不锈钢焊条，采用这种焊条是电流要小，尽可能采用多层焊。
2.5.2.焊前对工件预热，35号和45号钢预热温度150~250℃，加热范围在焊缝两侧150mm以上。
2.5.3.构件焊接后注意保温，并缓慢冷却至室温。
2.5.4.焊接时采用碱性焊条，直流反接。
2.6.锰钢16Mn焊接一般选用碱性焊条，J506及J507。
3.焊接规范参数3.1.焊条的选择3.1.1.选用焊条是应考虑◇与母材的机械性能和化学成分一致◇对于结构钢的焊接，可选用相应强度等级的焊条。
一般使焊缝强度等于或稍高于被焊材料的强度，不能过高，焊缝强度过高反而会引起脆性增加，产生裂纹。
◇重要结构应选用抗裂性较好的碱性焊条。
3.1.2.常用碳钢焊条型号：3.2.焊条直径的选择可根据焊件厚度结合实际情况参考选择：3.3.焊接电流选择3.3.1.在保证产品质量的前提下，尽可能选择较大的电流进行短弧焊件，以提高生产效率。
3.3.2.焊件电流大小可根据焊条直径、牌号、焊接位置以及接头形式来选择。
4.质量检验方法及标准参考二氧化碳气体保护焊工艺规范。
2024年手工电弧焊操作规程
2024年手工电弧焊操作规程
手工电弧焊操作规程通常包括以下内容：
1. 安全注意事项：包括佩戴个人防护装备、避免火灾和爆炸、维护设备安全等。
2. 焊接设备的操作方法：包括焊机的开启和关闭、电流和电压的调整、电极的安装和更换等。
3. 焊接准备工作：包括工件的表面处理、清洁和固定、确定焊接位置和角度等。
4. 焊接技术要点：包括焊接电流和电压的选择、焊接材料（电极和工件）的选择、焊接速度和间隙的控制等。
5. 焊接质量要求：包括焊接缺陷的类型和层次、尺寸和几何形状的限制、焊缝的强度和密封性等。
6. 焊接操作注意事项：包括焊接姿势姿态的正确性、焊接速度和焊缝形状的控制、焊接过程中的保护和冷却等。
7. 焊接后处理：包括焊缝的清理和修整、焊接残留物的去除、焊接质量检验和评定等。
请注意，具体的手工电弧焊操作规程可能会因不同的国家、行业和焊接项目而有所不同。
如果您需要特定的操作规程，请咨询相关专业人士或使用您所在地区的相关标准或法规作为参考。
第 1 页共 1 页。
手工电弧焊的焊接工艺包括
手工电弧焊的焊接工艺包括
手工电弧焊的焊接工艺包括以下几个方面：
1.电弧焊接电流和电压的选择：根据焊接材料和材料的厚度选择合适的电弧焊接电流和电压。
2.电弧焊接的气体保护：通过喷吹保护气体来保护焊缝，防止氧化和杂质的进入。
3.焊接材料的预处理：对待焊接的材料进行清洁和表面处理，以确保焊接质量。
4.电焊条的选择：根据需要的焊接强度和材料类型选择合适的电焊条。
5.焊接电弧的形成和维持：通过电极和工件之间的电弧来产生焊接热源，需要控制电弧的稳定和良好的接触。
6.焊缝的位置和角度：对于不同类型的焊接，焊缝的位置和角度也是一个关键因素，需要根据需要的强度和结构来确定。
7.焊接速度和焊接顺序：控制焊接速度和焊接顺序可以避免产生焊接缺陷和应力集中。
8.焊接后处理：对焊接后的工件进行清洁和修整，以确保焊接接头的质量。
以上是手工电弧焊的一般焊接工艺。
不同的焊接任务可能需要根据具体要求进行适当的调整和变化。
手工电弧焊操作
手工电弧焊操作（1）焊接接头与开坡口焊接前，要根据焊件厚度、结构形式和对强度的要求等，选择焊接接头形式。
常用的接头形式有对接、搭接、角接和T字接等。
开坡口：由于电弧熔化金属的深度，一般为3～4毫米，所以在焊件比较厚时，必须把焊件接口处去掉一部分金属才能焊透，称为开坡口。
（2）焊缝形式焊缝按空间位置可分为平焊缝、立焊缝、横焊缝及仰焊缝等四种形式。
其中平焊应用最为普遍，焊接时液体金属不会外流，容易操作，焊缝质量容易保证；而立焊和仰焊正好相反，在实践中较少应用。
（3）操作技术①引弧。
引弧时，首先将焊条与工件接触造成短路，然后提起2～4毫米，使焊条与工件之间形成电弧。
引弧有两种方法：直提法和擦划法。
②运条。
电弧引燃后，焊条末端要有三个基本动作，即沿焊条中心线均匀地向下送进，以维持电弧长度；沿焊接方向移动，以形成焊缝；作横向摆动，以获得较宽的焊缝。
运条方法有多种：直线形运条法和多层多道焊。
用此法焊接时，由于焊条不摆动，电弧较稳定，所以能获得较大的熔深，但焊缝宽度较窄。
一般用于不开坡口的对接平焊、多层焊的第一层焊缝往复直线运条法此法的特点是焊接速度较快、焊缝窄、散热快，所以适用于薄板和接头间隙较大的多层焊的第一层焊缝的焊接。
锯齿形运条法此法是将焊条末端作锯齿形连续摆动，并在焊缝两侧稍停片刻以防止产生咬口。
这种方法多用于较厚钢板的焊接，如平焊、仰焊和立焊的对接焊缝以及填角焊缝等。
由于这种方法操作容易，所以在实际生产中应用较广。
月牙形运条法此法是将焊条末端沿焊接方向作月牙形的左右摇动，同时要在焊缝两侧边作片刻的停留，以保证焊缝两侧有足够的熔深，并防止产生咬口。
其应用范围基本上与锯齿形运条法相同。
三角形运条法此法是将焊条末端作连续三角形运动并不断向前移动。
可分正三角形运条法和斜三角形运条法。
正三角形运条法适用于开有坡回的立焊和填角立焊，其特点是一次能焊成较厚的焊缝截面；斜三角形运条法适用于平、仰位置的填角焊缝和横向位置的坡门焊缝。
手工电弧焊的工艺流程
手工电弧焊的工艺流程手工电弧焊是一种常见的焊接技术，广泛应用于金属制品的制造和维修。
下面将详细介绍手工电弧焊的工艺流程。
1. 准备工作进行焊接前的准备工作非常重要。
对于手工电弧焊，以下是需要准备的材料和设备：- 焊接电源：常见的是交流或直流电源，根据需要选择合适的电源。
- 焊条/电极：焊条是焊接过程中形成电弧的导体，在选择时需根据焊接材料和焊接位置进行选择。
- 焊接面罩和防护装备：手工电弧焊涉及高温和强光，所以需要佩戴焊接面罩、耳塞、手套等防护装备，确保人身安全。
- 清洁工具：在焊接之前，将焊接区域清洁干净，以去除杂质、油脂等，确保焊接接头的质量。
- 支架或工作台：用于固定金属工件，方便焊接操作。
2. 设计和准备焊接接头在开始焊接之前，需要设计和准备焊接接头。
这包括测量和切割材料，准确地决定焊接接头的形状和尺寸。
通过尺寸和角度的准确测量，确保焊接接头的质量和强度。
然后使用适当的工具，如割切机、砂轮机等，对材料进行切割和准备。
3. 焊接操作接下来，进行焊接操作。
手工电弧焊通过在焊接接头之间生成和维持电弧来进行焊接。
以下是手工电弧焊的基本操作流程：- 将焊条插入焊条夹，并将焊条通过电焊机引出，电焊机应根据焊接材料选择合适的电流和电压。
- 点火：将电极靠近金属工件并快速抬起，形成电弧并点燃焊条。
- 融化金属：通过控制焊条与金属工件之间的距离和角度，使焊条的熔化金属与工件的熔化金属混合在一起。
- 移动焊枪：用均匀的速度和角度移动焊枪，将电弧保持在焊接接头上，以便焊条熔化和填充焊接接头。
- 填充焊：在焊接接头上移动焊枪的逐渐向接头添加焊条，以填充接头并加固焊缝。
4. 焊接后的处理完成焊接后，可以对焊接接头进行后续处理。
这包括去除焊渣、打磨和抛光焊接接头，以确保接头的外观和质量。
还需要对焊接过程中使用的工具和设备进行清洁和维护，以便下次使用。
总结和回顾：手工电弧焊是一项常见而重要的焊接技术。
使用适当的设备和材料，遵循正确的操作流程，能够高效、安全地完成焊接任务。
水泥罐焊接工艺手工电弧焊埋弧自动焊
水泥罐焊接工艺手工电弧焊埋弧自动焊1. 概述水泥罐是用于存储和运输水泥的重要设备，其焊接工艺对于保证罐体的强度和密封性至关重要。
手工电弧焊和埋弧自动焊是常用的水泥罐焊接工艺，本文将详细介绍这两种焊接工艺，包括焊接原理、工艺流程、设备和材料要求等内容。
2. 手工电弧焊2.1 焊接原理手工电弧焊是一种常见的焊接方法，利用电弧的热效应将焊条与工件的材料融化，形成焊缝的连接。
在水泥罐焊接中，使用手工电弧焊可以灵活地进行焊接，适用于对焊缝质量要求不高的情况。
2.2 工艺流程水泥罐焊接的手工电弧焊工艺流程如下：1.准备工作：清洁焊接表面，移除杂质和氧化层，确保焊缝区域干净。
2.选用合适的焊条：根据水泥罐的材料和焊接要求选择适合的焊条，并检查焊条表面是否有损坏和腐蚀。
3.焊接位置定位：将水泥罐定位在焊接位置，保证焊接区域的稳定。
4.焊接装备：佩戴好防护设备，包括焊接面罩、手套、焊接服等。
5.焊接准备：调整焊机的电流和电压，并根据需要进行预热。
6.焊接操作：将焊条靠近焊缝开始焊接，匀速进行焊接操作，控制好焊接速度和参数。
7.焊接检查：焊接完成后，对焊缝进行视觉检查，确保没有明显的焊接缺陷。
8.后续处理：清理焊接区域的氧化物和留下的焊渣，进行喷漆或其他防腐处理。
2.3 设备和材料要求•焊机：选用合适功率的电弧焊机，确保焊接电流和电压的控制精度。
•焊条：选择适合的焊条，如碳钢焊条、低合金焊条等，保证焊接质量。
•防护设备：焊接面罩、手套、焊接服等，保护焊工的安全。
3. 埋弧自动焊3.1 焊接原理埋弧自动焊是一种高效、精确的水泥罐焊接工艺，主要采用机器进行焊接。
焊接过程中，在工件焊缝的上方通过滑移电弧的方式进行焊接，焊机自动进行焊接操作。
3.2 工艺流程水泥罐焊接的埋弧自动焊工艺流程如下：1.焊接准备：清洁焊接表面，移除杂质和氧化层，确保焊接质量。
2.焊接装备：佩戴好防护设备，包括焊接面罩、手套、焊接服等。
3.焊接参数设置：根据焊接要求和材料选择合适的焊接电流、电压和焊接速度。
手工电弧焊的工艺流程
手工电弧焊的工艺流程手工电弧焊是一种常见的金属加工方式，它适用于各种不同类型的金属材料。
本文将详细介绍手工电弧焊的工艺流程，包括准备工作、设备要求、安全措施、操作步骤等方面。
一、准备工作1.确定焊接材料：在进行手工电弧焊之前，必须明确要使用的焊接材料。
这通常包括金属材料和填充材料。
2.准备表面：为了保证焊接质量，必须将要焊接的表面清洁干净。
可以使用砂轮或钢丝刷等工具进行打磨和清洁。
3.选择合适的电极：根据需要进行选择合适的电极。
不同类型的电极适用于不同类型的金属材料和厚度。
4.调整设备：根据需要调整设备，例如调整电流、电压等参数。
二、设备要求1.手持式电弧焊机：这是进行手工电弧焊所必需的主要设备之一。
它可以提供所需的热能和电力，并控制所需参数以保证良好的焊接质量。
2.钳子或夹具：这些设备可以将要焊接的材料固定在需要的位置，以便进行焊接。
3.电极：电极是进行手工电弧焊所必需的另一种设备。
它被用来产生弧光，并将热能传递到要焊接的材料上。
三、安全措施1.穿戴适当的防护装备：在进行手工电弧焊之前，必须穿戴适当的防护装备。
这包括手套、面罩、耳塞等。
2.确保通风良好：由于手工电弧焊会产生大量的烟雾和有害气体，因此必须确保通风良好。
可以使用通风扇或排气管等设备来增加空气流动量。
3.避免触电：由于手工电弧焊涉及高压电力，因此必须遵循所有相关安全规定以避免触电事故。
四、操作步骤1.准备设备和材料：首先，必须准备好所需的设备和材料，并将它们放置在需要的位置上。
2.固定要焊接的材料：使用钳子或夹具将要焊接的材料固定在需要的位置上，以便进行焊接。
3.选择正确的电极：根据需要选择正确的电极，并将其插入手持式电弧焊机中。
4.调整设备参数：根据要焊接的材料和填充材料，调整设备参数，例如电流、电压等。
5.开始焊接：打开手持式电弧焊机并开始进行焊接。
在进行焊接时，必须保持一定的距离和角度以确保良好的焊接质量。
6.填充材料：如果需要，在进行焊接过程中可以添加填充材料。
手工电弧焊
②焊芯的分类及牌号
涂 层 压涂在焊芯表面上的涂料层称为涂层(又称药皮)
①涂层的作用 保护作用
焊接时，涂层熔化后产生大量的气体，使熔化金属与空气隔离开来，形 成一个很好的保护层。涂层熔化后形成熔渣，覆盖着熔滴和熔池。这样 不仅隔离开空气中的氧气、氮气，保护焊缝金属，而且降低了焊缝冷却 速度，促进熔池中气体逸出，减少气孔生成，并改善焊缝成形和结晶。
1．焊道的起头 起头时焊件温度较低，所以起点处熔深较浅，可在引弧后将电 弧稍微拉长，对起头处预热，然后再适当缩短电弧进行正式焊接 2．运条
常有以下运条方法
2.手工电弧焊的特点 （一）操作灵活、适应性强 （二）无论交流或直流电源，设备结构简单且质量小， 便于移动，便于现场维护和维修。 （三）可通过调整工艺参数来控制焊接应力与变形。 （四）生产效率低、劳动条件差
二、 焊接电弧
电弧引燃有两种方法： 一是高频高压引弧法，主要用于钨极惰性气体保护焊 二是接触短路引弧法，用于手工电弧焊等
直流反接
3.弧焊电源的使用与维护 ① 注意电网电压、相数与焊机铭牌标示相符。 ② 接地。 ③ 电源线和焊接电缆线的导线截面积和长度要合适。 ④ 焊机摆放位置。 ⑤ 焊前要仔细检查各部接线是否正确。 ⑥ 在焊接过程中，不得随意打开机壳顶盖。 ⑦ 改变焊接接法时应在切断电源的情况下进行。 ⑧ 防止焊机受潮。 ⑨ 及时切断焊机电源。
四、电焊条
焊条就是带有涂层的供手工电弧焊使用的熔化电极。 1.焊条的组成与作用
焊条规格以焊芯直径来表示。其长度依焊条规格材料、涂层类型等不同而不 同，通常在200～500mm之间。
焊芯
焊芯就是被涂层覆盖的金属芯，其作用是传导电流，产 生电弧，并且在熔化后作为填充金属与被熔化的母材熔合 形成焊缝。
手工电弧焊
一、手弧焊的焊接过程及焊接电弧1.焊接过程焊接前，先将焊件和焊钳通过导线分别接到弧焊机输出端的两极，并用焊钳夹持焊条。
焊接时，首先在焊件与焊条间引出电弧，电弧热将同时熔化焊件接头处和焊条，形成金属熔池，随着焊条沿焊接方向向前移动，新的熔池不断产生，原先的熔池则不断冷却、凝固、形成焊缝，使分离的两个焊接连接在一起。
焊后用清渣锤把覆盖在焊缝上的熔渣清理干净，检查焊接质量。
手工电弧焊手工电弧焊是电弧焊的一种，因手工操作而得名，简称手弧焊。
手弧焊所用设备比较简单，操作机动灵活，能在任何场合和空间位置焊接各种形式的接头。
焊缝形状和长度也不受限制，是目前应用最广泛的一种焊接方法。
1. 电弧焊的基本知识利用电弧作为焊接热源的熔焊方法，称为电弧焊。
1）焊接电弧焊接电弧是在焊条端部与焊件之间的空气电离区内产生的一种强烈而持久的放电现象，实质上，电弧是在一定条件下电荷通过两电极间气体空间的一种导电过程。
2) 焊接电弧构造焊接电弧由阴极区、阳极区和弧柱区三部分组成。
① 阴极区阴极区是电子发射区。
发射电子需消耗一定能量，阴极区产生的热量略少，约占电弧热量的36%，其平均温度为2400K。
② 阳极区阳极区表面受高速电子的撞击，产生较大的能量，占电弧热量的43%，其平均温度为2600K。
③ 弧柱区弧柱区长度几乎等于电弧长度，弧柱区产生的热量仅占电弧热量的21%，但弧柱中心温度高达6000-8000K。
手弧焊时，电弧产生的热量只有65~85%用于加热和熔化金属，其余的热量则散失在电弧周围和飞溅的金属滴中。
铸铁零件的常用焊接方法由于铸铁的一些优点，在汽车制造材料中占有很大的比重。
铸铁零件大多是加工精度高、价格昂贵的基础零件，如气缸体、气缸盖、变速器壳体等。
铸铁零件在制造及使用过程中，经常会出现裂纹、气孔、损坏等情况。
据统计，汽车在正常使用情况下，这类零件达到磨损极限时，其尺寸变化只有0.08％～0.40％，质量损失只有0.1％～1.8％，此时将零件报废，无疑是非常浪费的。
钢结构手工电弧焊焊接工艺
钢结构手工电弧焊焊接工艺一、引言手工电弧焊是一种常用的钢结构连接方式，也是施工现场常用的一种焊接方式。
本文将介绍手工电弧焊焊接工艺的一些基本知识和操作要点，以帮助施工人员更好的掌握该技术。
二、手工电弧焊手工电弧焊是利用电弧产生高温、高能量的特性，将焊条和被焊材料熔化并连接的过程。
手工电弧焊接的优点是焊接速度快，焊接质量高，适用性广，容易操作。
在施工现场，需要使用的设备有电焊机、焊条以及相关的劳保用品。
三、钢结构手工电弧焊焊接工艺1. 焊接前的准备焊接前，需要对被焊材料进行处理，将其表面的油污、锈蚀等杂质清理干净，以保证焊接接头的质量。
同时，需要选择适当的焊接位置和焊接方向，以提高焊接效率和质量。
焊接前还要检查电焊机、焊接电缆和焊接枪是否完好。
2. 焊接操作在焊接过程中，需要将焊枪对准焊缝，产生电弧，并同时加入焊条，进行焊接。
焊接时需要控制焊接电流大小和移动焊枪的速度，以保证焊接质量。
同时，需要不断调节焊接电流大小和焊接速度，以适应不同的焊接材料和厚度。
3. 焊接后的处理焊接完成后，需要进行表面清理和打磨，以使焊缝的外观平整美观。
同时，需要进行焊缝的检查和测试，以保证焊接强度和质量。
对于不合格的焊接接头，需要及时进行修补，直到符合要求为止。
四、注意事项1.在使用焊接设备时，应注意电源的安全和操作规程，以免发生电击等事故。
2.焊接时应注意防护，戴好劳保用品，尽量避免观看焊弧，免受紫外线辐射的危害。
3.应严格按照焊接工艺规程进行焊接操作，焊接材料和设备应符合规定标准，并及时进行检查和维护。
4.焊接前需要对被焊材料进行处理，焊接过程中需要控制焊接电流大小和移动焊枪的速度，焊接后需要进行表面清理和打磨，以保证焊接质量。
五、总结钢结构手工电弧焊焊接工艺是一种常用的钢结构连接方式，需要掌握一定的焊接知识和操作技巧。
在施工现场应注意安全和防护，严格按照焊接工艺规程进行操作，以保证焊接质量和工程安全。
手工电弧焊的实施步骤
手工电弧焊的实施步骤简介手工电弧焊是一种常用的焊接方法，通过电弧的高温熔化焊接电极和工件，从而完成焊接工作。
本文将介绍手工电弧焊的实施步骤，帮助读者了解和掌握该焊接技术。
材料准备在进行手工电弧焊之前，首先需要准备一些焊接所需的材料和工具，包括：•电焊机：用于产生焊接所需的电流和电压•焊接电极：一种专门用于电弧焊接的电极，通常由镀锌钢丝制成•面罩和防护手套：用于保护焊工的眼睛和手部免受电弧的伤害•电焊钳：用于夹持和操纵焊接电极•焊接工件：待焊接的金属工件步骤1.安全措施在进行手工电弧焊之前，务必采取必要的安全措施以保护自身和周围环境的安全。
包括：–穿戴防护服和防护鞋–将焊接区域围起来，防止周围人员进入–确保焊接区域通风良好，以避免有害气体的积累2.准备焊接工件在进行手工电弧焊之前，需要准备好焊接工件。
包括：–清洁工件表面，确保表面不含油污、锈蚀或其他杂质–使用铣床或砂轮等工具对工件进行必要的修整和打磨，以确保焊缝的质量和强度3.调节电焊机在进行焊接之前，需要根据焊接工件的类型和要求调节电焊机的参数。
包括：–选择适当的电流和电压，以确保焊接的稳定性–根据电极的规格和焊接厚度调整焊接电流的大小–设置焊接电弧的长度和强弱，以适应具体焊接工艺的需求4.安装焊接电极将所选的焊接电极插入电焊钳中，并确保电极牢固地夹持在极口上。
5.焊接过程–握住电焊钳，将电极靠近待焊接的工件表面，留出合适的间距，并确保与工件保持一定的角度。
–按下电焊机的开关，产生电弧，并使电弧在焊接电极和工件之间形成。
–缓慢移动电焊钳，使焊接电弧在焊缝上移动，将工件焊接在一起。
–控制焊接速度和焊接时长，以确保焊接质量和强度。
–在完成焊接后，停止电焊机的供电，并等待焊缝冷却。
6.清理和检查–关闭电焊机，断开电源。
–对焊接后的工件进行清理，去除焊渣和其他杂质。
–检查焊接质量和强度，并根据需要进行修整和涂漆等后处理工作。
注意事项•在进行手工电弧焊之前，务必佩戴好个人防护设备，如面罩、防护手套等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手工电弧焊焊接工艺和流程工艺适用于低碳钢，低合金高强度钢，及各种大型钢结构工程制造的焊接，确保焊接生产施工质量，特制订本工艺。
一、焊前准备
1、根据施焊结构钢材的强度等级，各种接头型式选择相应强度等级牌号焊条和合适焊条直径。
2、当施工环境温度低于零度，或钢材的含碳量大于%及结构刚性过大，构件较厚时应采用焊前预热措施，预热温度为80℃-100℃，预热范围为板厚的5倍，但不小于100毫米。
3、工件厚度大于6毫米对接焊时，为确保焊透强度，在板材的对接边沿应开切V型或X型坡口，坡口角为60度，钝边P=0-1毫米，装配间隙为0-1毫米，当板厚差≥4毫米时，应对较厚板材的对接边缘进行削斜处理。
4、焊条烘焙：酸性药皮类型焊条焊前烘焙150℃*2保温2小时，碱性药皮类焊条焊前必做进行300℃-350*2烘焙，并保温2小时才能使用。
5、焊前接头清洁要求：在坡口或焊前两侧30毫米范围内，应将影响质量的毛刺，油污，水，锈脏物，氧化皮等必须清洁干净。
6、在板缝二端如余量小于50毫米时，焊缝二端应加引弧，熄弧板，其规格不小于50*50毫米。
二、焊接材料的选用
1、首先应考虑，母材强度等级与焊条强度等级相匹配和不同药皮类型焊条的使用特性。
2、考虑物件工作环境条件，承受动、静载荷的极限，高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性好的低氢型焊条。
3、在满足使用性能和操作性能的前提下，应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。
三、焊接规范
1、应根据板厚选择焊条直径，确定焊接电流（如表）。
板厚（mm）焊条直径（Φ：mm）焊接电流（A：安倍）备注
3 80-90 不开坡口
8 110-150 开V型坡口
16 160-180 开X型坡口
20 180-200 开X型坡口
该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10-15%，大于16毫米板厚焊接底层选Φ焊条，角焊焊接电流应比对接焊焊接电流稍大。
2、为使对接焊缝焊焊透，其底层焊接应选用比其他层焊接的焊条直径较小。
3、厚件焊接，应严格控制层间温度，各层焊缝不宜过宽，应考虑多道多层焊接。
4、对接焊缝正面焊接后，反面使用碳气刨扣槽，并进行封底焊接。
四、焊接程序
1、焊接板缝，有纵横交叉的焊缝，应先焊端接缝后焊边接缝。
2、焊缝长度超过1米以上，应采用分中对称焊法或逐步码焊法。
3、结构上对接焊缝与角接焊缝同时存在时，应先焊板的对接焊缝，后焊物架对接焊缝。
最后焊物架与板的角焊缝。
4、凡对称物件应从中央向前尾方向开始焊接，并左、右方向对称进
行。
5、构物件上平、立角焊同时存在时，应先焊立角焊后焊平角焊，先焊短焊缝，后焊长焊缝。
6、一切吊运“马”部（起吊部位），应用低氢焊条，焊后必须及时打渣，认真检查焊脚尺寸要求，焊接焊缝包角。
7、部件焊缝质量不好应在部件上进行返修处理合格后，才能再进行下一焊接工序。
不得留在整体安装焊接时进行。
五、操作要点
1、焊接重要结构时使用低氢型焊条，必须经300-350℃2小时烘干，一次领用不超时用量，并应装在保温筒内，其他焊条也应放在焊条箱内妥然保管。
2、根据焊条的直径和型号，焊接位置等调试焊接电流和选择极性。
3、在保证接头不致爆裂的前提下，根部焊道应尽可能薄。
4、多层焊接时，下一层焊接开始前应将上一层焊缝的药皮、飞溅等物质表面均要清除干净，多层焊每层焊缝厚度不超过3-4毫米。
5、焊前工件有预热要求时，多层多道焊应尽可能连续完成，保证层间温度不低于最热温度。
6、多层焊起弧接头应相互错开30-40毫米，“T”和“一”字缝交叉处50毫米范围准起弧和熄弧。
7、低氢型焊条应采用短弧焊进行焊接，选择直流电源反极性接法。
六、焊缝接缝要求
1、重要结构对接焊缝按设计规定技术要求进行一定数量*光片或超声
波对焊缝内部检定，并按设计要求规定给予级别评定。
2、外表焊缝检查，所有结构焊应全进行检查，其焊缝外表质量要求：
1）焊缝直线度，任何部位≤100毫米内直线度应≤2毫米。
2）焊缝过渡要光顺，过渡角要＜90度，不能有突变。
3）焊缝高低差，在长度毫米，其高低差应≤毫米。
4）焊缝不允许低于工件表面及有裂缝不熔合等缺陷存在。
5）多道焊缝表面堆叠相交处，下凹深度应≤1毫米。
6）全部焊缝焊合缺陷允许修补，修补后应打磨光顺。
7）部件结构材质为铸钢件时，焊后必须经550℃退火处理，以消除应力。
3、焊接构件允许火工校正。
苏州海骏自动化机械有限公司。
