激光聚焦方式
激光共聚焦显微镜原理
LSCM的优越性
动态连续扫描及三维图像重组 LSCM可以对对活细胞和
组织或细胞切片样品的不同层面进行连续逐层扫描, 来获得各个 层面的图像，即所谓的“无损伤的光学切片”。激光扫描共聚 焦显微镜扫描的每个层面之间的间距可以达到0.1um甚至更小。 获得的图像通过计算机重组，可获得精细的细胞骨架、染色体、 细胞器和细胞膜系统的三维图像。与普通光学显微镜获得的图 像相比，LSCM所得 到的重组三维图像清晰度高、立体感强, 可通过计算机软件对细胞内所研究的结构进行各种测量，对细 胞内的空间结构和某些物质在细胞内的定位方面的研究中有广 泛的应用。
发展历史
1957年，Malwin Minsky在其专利中首次阐明了激光共聚焦显微镜技 术的基本工作原理， 1967年，Egger第一次成功能共聚焦显微镜产生了一个光学横断面， 1970年，Sheppard和Wilson 推出第一台单光束共聚集激光扫描显微 镜 1987年，White 和Amos在Nature杂志发表了“Confocal microscopy come of age”,标志着LSCM已成为科学研究的重要工具。
普通荧光显微镜和激光共聚焦显微镜图像的差别
激光共聚焦显微镜的基本原理
利用放置在光源后的照明针孔 (P1)和放置在检测器前的探测针 孔(P2)实现点照明和点探测；激 光经过照明针孔形成点光源， 由物镜聚焦在样品焦面的某个 点上，只有该点所发射 的荧光 成像在探测针孔上，该点以外 的任何发射光线被探测器阻挡， 不能到达PMT探测器，从而提 高了成像效果。照明针孔和探 测针孔 共焦，共焦点为被探测 点，被探测点所在的平面为共 焦平面。
计算机系统
数据采集、处理、转换、应用软件
激光束的聚焦技术
物理原理
3 像距：象距是指从透镜中心到焦点的距 离。它大致相对应于焦点。随着象距的增加， 工件距离也随之增加，即透镜和工件之间的距 离。
物理原理
许多因素决定着这些参数的值，尤其以下内容尤其 重要。
焦距：透镜或者聚焦反射镜的焦距是指透镜或 者镜片中心到一个理想平行光线聚焦焦点之间的距 离。焦点越短，光束会聚的越强烈。聚焦直径。瑞 利长度和像距越小。
激光束焦深
什么是焦深，焦深的计算及影响因素？ 光轴上其点的光强降低至激光焦点处的光强一
半时，该点至焦点的距离称为光束的聚焦深度。 光束的聚焦深度与入射激光波长和透镜焦距
的平方成正比，与w12成反比。 因此要获得较大厚板的激光切割和焊接中， 要减少锥度，均需要较大的聚焦深度。
物理原理
可以用一些参数描述聚焦光束，这些参数对材料 的加工十分重要。
1聚焦直径：聚焦直径越小，光束会聚的越强 烈，焦点处的功率密度越高。聚焦直径越小，材料 加工越精细。
2瑞利长度：焦点之后，光束开始发散。瑞利 长度是指焦点到横截面积为焦点处二倍的位置处的 距离。瑞利长度越长，意味着发散度越小。两倍瑞 利长度通常被称作“焦深”。有些应用中需要长的 瑞利长度，比如切割厚钢板。
激光束的聚焦技术
到达工作点：聚焦
在光束传输系统的终点，激光束进入到加工的 工头。加工头通过改变光束性质，使其成为适 用于不同工艺的工具。聚焦 ，焦深，像距以及 功率密度都需要针对特定的工艺而调整。因此， 不同材料的加工涉及到不同加工头的使用。尽 管它们都依赖于能量聚焦激光束的透镜或者反 射镜，但是它们各自的特性需要根据具体的加 工工程和用到它们的设备来决定。
光束质量越好，则：焦距 相同时，聚焦直径越小； 聚焦直径相同时，工作距 离可以越长；聚焦直径相 同时，入射到透镜上光束 直径越小。

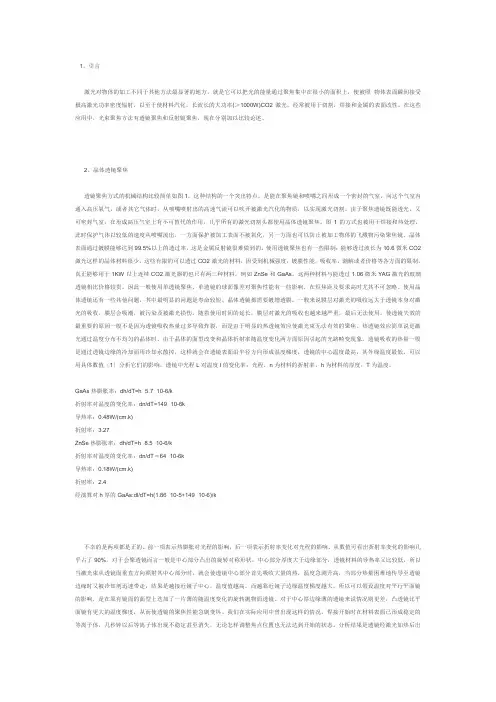

co2激光聚焦的几种比较
1、引言激光对物体的加工不同于其他方法最显著的地方，就是它可以把光的能量通过聚焦集中在很小的面积上，使被照物体表面瞬间接受极高激光功率密度辐射，以至于使材料汽化。
长波长的大功率(＞1000W)CO2激光，经常被用于切割，焊接和金属的表面改性。
在这些应用中，光束聚焦方法有透镜聚焦和反射镜聚焦，现在分别加以比较论述。
2、晶体透镜聚焦透镜聚焦方式的机械结构比较简单如图1，这种结构的一个突出特点，是能在聚焦镜和喷嘴之间形成一个密封的气室，向这个气室内通入高压氧气，或者其它气体时，从喷嘴喷射出的高速气流可以吹开被激光汽化的物质，以实现激光切割。
由于聚焦透镜既能透光，又可密封气室，在形成高压气室上有不可替代的作用，几乎所有的激光切割头都使用晶体透镜聚焦。
图1的方式也被用于焊接和热处理，此时保护气体以较低的速度从喷嘴流出，一方面保护被加工表面不被氧化，另一方面也可以防止被加工物体的飞溅物污染聚焦镜。
晶体表面通过镀膜能够达到99.5%以上的透过率，这是金属反射镜很难做到的。
使用透镜聚焦也有一些限制：能够透过波长为10.6微米CO2激光这样的晶体材料很少，这些有限的可以透过CO2激光的材料，因受到机械强度，镀膜性能，吸收率，潮解或者价格等各方面的限制，真正能够用于1KW以上连续CO2激光器的也只有两三种材料，例如ZnSe和GaAs。
这两种材料与能透过1.06微米YAG激光的玻璃透镜相比价格较贵。
因此一般使用单透镜聚焦，单透镜的球面像差对聚焦性能有一些影响，在短焦距及要求高时尤其不可忽略。
使用晶体透镜还有一些其他问题，其中最明显的问题是寿命较短。
晶体透镜都需要镀增透膜，一般来说膜层对激光的吸收远大于透镜本身对激光的吸收。
膜层会吸潮，被污染及被激光损伤。
随着使用时间的延长，膜层对激光的吸收也越来越严重，最后无法使用。
使透镜失效的最重要的原因一般不是因为透镜吸收热量过多导致炸裂，而是由于明显的热透镜效应使激光束无法有效的聚焦。
激光扫描共聚焦显微镜原理
激光扫描共聚焦显微镜原理
激光扫描共聚焦显微镜（LSCM）是一种高分辨率的显微镜技术，它利用激光束扫描样品表面，通过共聚焦来获得高质量的图像。
LSCM的原理是利用激光束扫描样品表面，激发样品中的荧光物质发出荧光信号，然后通过共聚焦来获得高质量的图像。
共聚焦是指将激光束聚焦到样品表面上，使得样品表面上的荧光物质只在一个非常小的区域内发出荧光信号，这样就可以获得高分辨率的图像。
LSCM的优点是可以获得高分辨率的图像，可以观察到细胞和组织的微观结构，可以进行三维成像，可以观察到活细胞的动态过程。
LSCM的应用非常广泛，可以用于生物学、医学、材料科学等领域的研究。
LSCM的操作比较复杂，需要专业的技术人员进行操作。
在操作过程中需要注意保护样品，避免样品受到损伤。
此外，还需要注意激光的功率和扫描速度，以获得高质量的图像。
激光扫描共聚焦显微镜是一种高分辨率的显微镜技术，可以获得高质量的图像，应用非常广泛。
在使用过程中需要注意保护样品，避免样品受到损伤，同时还需要注意激光的功率和扫描速度，以获得高质量的图像。
激光的特点应用及原理
激光的特点、应用及原理一、激光的特点激光（laser）是一种特殊的光波，具有以下几个特点：1.高度聚焦性：激光具有高度聚焦性，可以通过光学器件将其聚焦到小的点上，因此激光可以集中能量，实现高精度的加工和测量。
2.单色性：激光是单色光，其波长非常狭窄，只有一个确定的波长。
这使得激光可以在光谱分析、激光干涉等领域有着广泛的应用。
3.相干性：激光是相干光，具有相位一致性。
这种相位一致性使得激光在干涉、衍射等光学现象中表现出特殊的特点。
4.高亮度：激光束非常亮，具有高亮度。
这使得激光可以在远距离传输，并且可以在光通信、激光雷达等领域发挥作用。
二、激光的应用激光由于其特殊的性质，在多个领域得到了广泛的应用，下面列举了一些常见的激光应用：1.激光切割和焊接：由于激光具有高度聚焦性和能量密集性，因此常被用于金属切割和焊接。
激光切割和焊接具有高效、精确的优点，在制造业中有广泛应用。
2.激光医学：激光在医学领域有着重要的应用。
例如，激光手术可以代替传统手术，减少损伤和愈合时间；激光美容可以去除痣、纹身等。
3.激光测量和定位：由于激光具有高精度和高亮度，因此经常被用于测量和定位。
激光测距仪、激光雷达等设备广泛应用于工程测量、地质勘探等领域。
4.激光显示和光通信：激光被用于制造高清晰度的激光电视、投影仪等显示设备，同时也被应用于光纤通信，提高传输速度和质量。
三、激光的原理激光的产生是通过激发介质原子或分子，使其达到激发态，然后通过受激辐射产生的光的放大和反馈而产生的。
激光的产生过程可以分为以下几个步骤：1.激发：通过电流、光、化学反应等方式激发介质原子或分子，使其达到激发态。
2.受激辐射：当激发态的原子或分子遇到足够多的光子时，它们将发生受激辐射，释放出与入射光子相同的频率和相位的光子。
3.放大：放大器中包含了活性介质，这些活性介质被激发态的原子或分子所占据。
当受激辐射的光经过放大器时，由于反复的受激辐射作用，光的强度会不断增强。

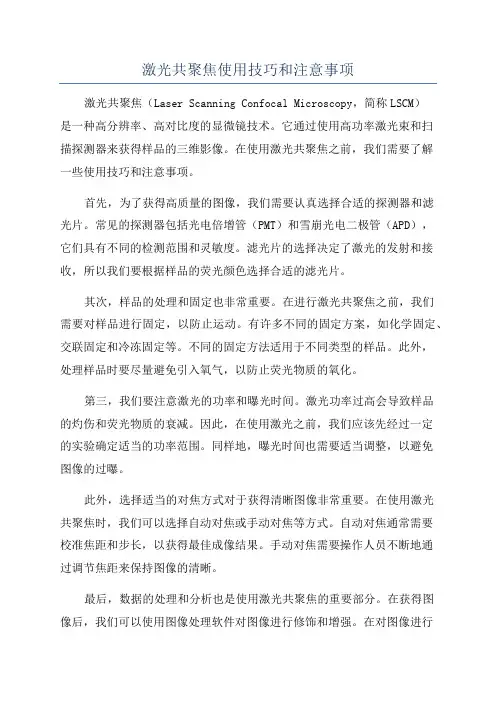

激光共聚焦使用技巧和注意事项
激光共聚焦使用技巧和注意事项激光共聚焦（Laser Scanning Confocal Microscopy，简称LSCM）是一种高分辨率、高对比度的显微镜技术。
它通过使用高功率激光束和扫描探测器来获得样品的三维影像。
在使用激光共聚焦之前，我们需要了解一些使用技巧和注意事项。
首先，为了获得高质量的图像，我们需要认真选择合适的探测器和滤光片。
常见的探测器包括光电倍增管（PMT）和雪崩光电二极管（APD），它们具有不同的检测范围和灵敏度。
滤光片的选择决定了激光的发射和接收，所以我们要根据样品的荧光颜色选择合适的滤光片。
其次，样品的处理和固定也非常重要。
在进行激光共聚焦之前，我们需要对样品进行固定，以防止运动。
有许多不同的固定方案，如化学固定、交联固定和冷冻固定等。
不同的固定方法适用于不同类型的样品。
此外，处理样品时要尽量避免引入氧气，以防止荧光物质的氧化。
第三，我们要注意激光的功率和曝光时间。
激光功率过高会导致样品的灼伤和荧光物质的衰减。
因此，在使用激光之前，我们应该先经过一定的实验确定适当的功率范围。
同样地，曝光时间也需要适当调整，以避免图像的过曝。
此外，选择适当的对焦方式对于获得清晰图像非常重要。
在使用激光共聚焦时，我们可以选择自动对焦或手动对焦等方式。
自动对焦通常需要校准焦距和步长，以获得最佳成像结果。
手动对焦需要操作人员不断地通过调节焦距来保持图像的清晰。
最后，数据的处理和分析也是使用激光共聚焦的重要部分。
在获得图像后，我们可以使用图像处理软件对图像进行修饰和增强。
在对图像进行分析时，我们可以使用各种图像分析工具和算法，如3D重建、荧光定量和荧光共振能量转移等。
综上所述，激光共聚焦是一种强大的显微镜技术，但在使用时需要注意一些技巧和注意事项。
选择合适的探测器和滤光片，适当处理和固定样品，控制激光功率和曝光时间，选择适当的对焦方式，以及有效处理和分析数据，将有助于获得高质量的图像并提供准确的结果。
激光原理_自聚焦效应与其Comsol仿真
自聚焦的稳态理论
自聚焦的稳态理论
电场振动
自聚焦的稳态理论
前方没有公式了！！
The Fourth Part
Comsol自聚焦仿真
Self focusing simulation based on Comsol
Comsol自聚焦仿真
We are pursuing the best!
Comsol自聚焦仿真
We are pursuing the best!
Comsol自聚焦仿真
We are pursuing the best!
Comsol自聚焦仿真
We are pursuing the best!
The Sixth Part
自聚焦透镜
Self focusing lens
自聚焦透镜
We are pursuing the best!
总结了三种说 法：“自陷模 型”，“运动 焦点模型”， “动态自陷模 型”，提出了 基于锥形波的
解释
等离子体中的 自聚焦现象是 一个研究热点， 关于这方面的 研究不断有新
的进展
The Third Part
自聚焦的基本理论
The basic theory of self focusing
前方有公式！！
自聚焦透镜（Grin Lens）又称 为梯度变折射率透镜，是指其折射 率分布是沿径向渐变的柱状光学透 镜。具有聚焦和成像功能。
右图为Zemax仿真结果。
(3D Layout)
实验上验证了 自聚焦焦点位 置与光功率之 间的关系，当 光功率达到一 定程度以致自 聚焦焦点无穷 远时，自聚焦 等同于自陷
自聚焦的研究历史
We are pursuing the best!
《激光共聚焦技术》课件
多模态成像技术结合
将激光共聚焦技术与其它成像技术（如超声、MRI等）相 结合，可以实现多模态、多尺度的成像，为科学研究提供 更多信息。
人工智能与大数据分析
结合人工智能和大数据分析技术，对激光共聚焦图像进行 深度挖掘和定量分析，提高实验结果的可靠性和可重复性 。
05
实验操作与注意事项
实验前的准备
实验材料
将激光束转换为扫描线，并控 制显微镜的X和Y轴移动。
检测器
用于检测荧光信号，并将信号 转换为电信号。
激光器
用于产生激发光，常用波长为 405nm、488nm、561nm和 640nm。
物镜
用于将激光束聚焦到样品上， 并收集荧光信号。
计算机
用于控制扫描头、物镜和检测 器，并收集和处理荧光信号。
性能指标
光漂白与光毒性
强激光束可能会引起荧光分子的光漂 白和光毒性，影响实验结果和细胞活 性。
未来发展与展望
提高成像速度
未来可以通过改进扫描技术和提高探测器性能来提高激光 共聚焦技术的成像速度，以适应更多动态观察的需求。
拓展应用领域
随着技术的进步和应用需求的增加，激光共聚焦技术有望 在更多领域得到应用，如医学诊断、药物研发等。
细胞生物学研究
细胞形态与结构研究
利用激光共聚焦技术观察细胞形态、细胞器结构以及细胞骨架等，有助于深入 了解细胞生物学特性。
细胞分子定位与相互作用
通过荧光标记技术，对特定分子进行定位和追踪，研究分子在细胞内的分布、 动态变化以及与其他分子的相互作用。
医学诊断与治疗
疾病诊断
利用激光共聚焦技术对活体组织进行无创检测，有助于早期发现和诊断肿瘤、炎 症等疾病。
显微镜设置
根据实验需求，设置 激光波长、扫描速度 、分辨率等参数。
激光共聚焦显微镜原理
激光共聚焦显微镜原理
激光共聚焦显微镜(LSCM)是一种用于研究细胞组织的特殊显微技术，它利用多个激光束，对混合细胞组织进行三维成像和定量分析。
它利用激光束照射特定位置，使细胞组织中的四种染色物质发出不同的特征荧光，通过显微镜收集激发荧光信号，通过软件把四个不同光谱的荧光叠加在一起，分辨成多色的三维图像，可以清晰的显示细胞组织结构的内部结构，图像包括了细胞膜，核，细胞器，细胞层之间的空间关系。
同时，可以根据检测的发光强度把图像分解成不同的层，从而进行深入的分析应用，比如研究细胞的膜通透性，细胞器之间的交换作用等。
激光共聚焦显微镜具有分辨率高，放大倍数大，空间分辨率高，检测灵敏度高，叠加分析精确等优点，在细胞组织结构的研究和功能的分析方面，有着独特的应用价值。
激光共聚焦显微镜分析技术
激光共聚焦显微镜分析技术激光共聚焦显微镜（Laser Scanning Confocal Microscopy，LSCM）是一种高分辨率的荧光显微镜技术，可以在细胞和组织水平上观察和研究样本的三维结构和功能。
其原理是利用激光束经过一组物镜后，聚焦于样本的一个点上，再通过探测器收集经过样本的反射或荧光信号，然后通过扫描样本的X、Y和Z轴移动，以获取图像的二维和三维信息。
1.高分辨率：激光共聚焦显微镜使用激光束的聚焦原理，可以获得比传统显微镜更高的分辨率。
它可以减少标记物质的模糊和混叠现象，提供更清晰、更详细的图像。
2.3D成像能力：激光共聚焦显微镜可以获取堆叠图像，从而构建三维结构。
通过扫描样本的Z轴，可以获得不同深度的切片图像，再通过软件进行堆叠和重建，得到三维结构信息。
3.实时观察：激光共聚焦显微镜可以实时观察和记录样本的变化过程。
通过快速的扫描速度和高灵敏度的探测器，可以实现对细胞和组织的实时观察，并捕捉瞬间变化的图像。
4.荧光标记：激光共聚焦显微镜可以应用于荧光标记技术，通过使用特定的荧光染料或标记抗体，可以观察和定位特定蛋白质、细胞器和细胞分子的位置和表达水平。
激光共聚焦显微镜分析技术广泛应用于细胞生物学、生物医学研究、药物发现、神经科学等领域。
它可以提供高分辨率的图像和三维结构信息，帮助研究人员深入理解生物学过程和细胞功能。
以下是几个应用激光共聚焦显微镜的案例：1.细胞和组织成像：激光共聚焦显微镜可以观察和分析细胞和组织的形态、结构和功能。
它可以用于观察细胞分裂、细胞移动、细胞器的定位和交互作用等细胞过程的研究。
2.荧光探针研究：激光共聚焦显微镜可以与特定的荧光染料或标记抗体结合使用，用于研究特定蛋白质或细胞分子的位置和表达水平。
通过荧光标记技术，可以观察和定位蛋白质在细胞内的位置和亚细胞结构。
3.三维结构重建：激光共聚焦显微镜可以通过扫描样本的Z轴，获得不同深度的切片图像，并通过软件进行三维堆叠和重建。
激光共聚焦显微镜成像原理及注意事项.
激光共聚焦显微镜成像原理及注意事项.激光共聚焦显微镜（Laser Scanning Confocal Microscopy，简称LSCM）是一种高分辨率显微镜技术，能够在活体细胞和组织中实现光学切片成像。
其独特的成像原理使得它在生命科学研究中应用广泛，特别是对于三维结构的观察和表征。
本文将详细介绍激光共聚焦显微镜的成像原理及注意事项。
一、成像原理：激光共聚焦显微镜的成像原理基于共焦成像原理和激光扫描技术。
共焦成像原理是基于单一点扫描获得图像的原理，通过共焦点扫描光束与样品进行相互作用，并采集反射或荧光信号来生成图像。
激光扫描技术则是利用一个高速可移动的信号光束进行扫描，从而实现样品的成像。
具体来说，激光共聚焦显微镜的成像过程包括以下几个步骤：1. 激光束光路调节：将激光束从激光器引导到显微镜系统中。
这一步骤包括调节激光束的聚焦和对准光轴等操作。
2. 共焦原理叠加：在显微镜中，使用物镜透镜通过激光束得到一个具有良好成像性能的小孔径光斑，形成共焦光谱。
该光谱是适应共焦成像原理的基础工具。
3. 采集信号：通过光学扫描技术，将光谱移动到样品上，并定位到感兴趣区域。
当激光束与样品相互作用时，会发生反射或荧光的发射。
相应的反射或荧光信号通过探测器进行信号采集。
4. 图像生成：通过对采集到的反射或荧光信号进行数字化和处理，可以生成高分辨率的图像。
通过调节扫描参数，如扫描速度、激光功率和探测器灵敏度等，可以获得所需的图像质量。
二、注意事项：使用激光共聚焦显微镜进行成像时，需要注意以下几点：1. 样品的准备：样品的准备对于获得高质量的成像结果至关重要。
样品准备过程中需要避免损伤和变形，同时保持样品的生理状态和活性。
2. 激光功率的控制：激光束的强度对样品的损伤和成像结果具有重要影响。
因此，需要控制激光功率，避免过高的激光功率对样品造成伤害。
3. 扫描速度的选择：扫描速度过快可能导致图像模糊和细节丢失，扫描速度过慢则会增加成像时间。
激光扫描共聚焦显微镜原理
激光扫描共聚焦显微镜原理激光扫描共聚焦显微镜是一种高端显微镜技术，它通过激光光束沿三个方向进行扫描，利用共聚焦技术获取高分辨率三维图像。
激光扫描共聚焦显微镜的原理如下：
1、激光光源：激光扫描共聚焦显微镜使用高能激光束作为光源，通常为蓝绿激光，单色性好，能够提供高强度、高方向性和高单色性的光束。
2、物镜：激光束经过物镜后变成高质量的平面波，将样本上的荧光物质激发，造成荧光发射。
3、共焦平面：共焦平面是显微镜的关键组成部分，它是通过两个对称的反射镜形成的，可以将激光束和荧光信号在空间和时间上精确对准。
共焦平面允许只在一个特定区域（即焦点）内收集荧光信号，减少了背景信号的干扰，提高了信噪比。
4、探测器：荧光信号被探测器收集并放大，最后通过计算机处理成高质量的二维或三维图像。
激光聚焦原理
激光聚焦原理
激光聚焦原理是指通过一定的方法将激光束聚焦到一个非常小
的点上，这个点的能量密度非常高，可以用于激光切割、激光打印、激光治疗等各种应用。
激光聚焦原理主要包括激光束的聚焦方式、
聚焦镜头的选择、聚焦点的控制等内容。
首先，激光束的聚焦方式是激光聚焦原理的核心。
激光束的聚
焦可以通过透镜、反射镜等光学元件来实现。
透镜的聚焦原理是利
用透镜的曲率来改变光线的传播方向，从而实现光线的聚焦。
而反
射镜的聚焦原理则是利用镜面的反射作用将光线聚焦到一点上。
通
过这些方式，激光束可以被有效地聚焦到一个小的区域内。
其次，聚焦镜头的选择对激光聚焦原理也有着重要的影响。
不
同的聚焦镜头具有不同的焦距和聚焦能力，选择合适的聚焦镜头可
以更好地实现激光束的聚焦。
一般来说，焦距较短的聚焦镜头可以
实现更小的聚焦点，而焦距较长的聚焦镜头则可以实现更大范围的
聚焦。
最后，聚焦点的控制也是激光聚焦原理中需要考虑的重要因素。
通过调整聚焦镜头的位置和角度，可以控制激光束的聚焦点的位置
和大小。
在实际的应用中，需要根据具体的需求来调整聚焦点的参数，以达到最佳的效果。
总的来说，激光聚焦原理是通过控制激光束的传播和聚焦来实现对激光能量的集中利用。
在激光加工、医疗、通信等领域都有着重要的应用价值。
通过深入理解激光聚焦原理，可以更好地应用激光技术，推动激光技术的发展和创新。
激光投影 调节焦距的方法
激光投影调节焦距的方法
激光投影调节焦距的方法主要有以下三种：
1. 螺旋调焦环：一般安装在主机正上方，打开调焦环的小盖子，用手指左右拨动螺旋扭，达到最佳聚焦效果即可。
2. 推拉式调焦环：一般安装在主机的左右侧，扣开侧面这个小盖子，用手捏住按钮缓慢上下推拉，直到达到最佳的聚焦效果。
3. 上下聚焦：当投影仪出现上下边缘模糊的情况，可能是因为主机位置较低，可以轻轻抬起主机，将主机后方垫起，不断更换垫物的厚度，直到高低合适，聚焦清晰即可。
以上方法仅供参考，建议根据实际情况选择合适的调焦方式。
激光聚焦PPT课件
料逐点去除，其先进性在于标记过程为非接触性加工，
不产生机械挤压或机械应力，因此不会损坏被加工物
品；由于激光聚焦后的尺寸很小，热影响区域小，加
工精细，因此，可以完成一些常规方法无法实现的工
艺。
4
.
激光打孔 随着近代工业和科学技术的迅速发展，使用硬度大
、能：熔满点足高某的些材工料艺越要来求越。多，而传统的加工方法已不
面上的高斯光束光斑半 径。
提取
1
2
'
0
F1 2 22 0 1 l 0 2 2 F 2 222l
则
'2 0
2F 2 22 l
0'
2F2 22 l
l
F21
当 l F直接可知
l'
F
lFF2
lF2
022
F 1
F
.
2
lF
l02F
l' F
22
6
一个个细微的、高能量密度光斑，焦斑 位于待加工面附近，以瞬间高温熔化或
.
激光聚焦的应用
激光焊接 普通电焊是靠电焊条接触时产生的高温来融化原材料，
融化的电焊条材料会和原材料混合，如果两种材料融 合不好，焊点就不太结实。 激光焊接是一种新型的焊接方式，靠激光融化原材料， 然后融合在一起，激光焊接主要针对薄壁材料、精密 零件的焊接，可实现点焊、对接焊、叠焊、密封焊等， 其特点有：
.
2
0'
F
2 2 0
F
l 2
02
2
16
1、F一定时， 随0' l变化的情况
.
2
0'
F
2 2 0
F
【快速入门】激光的聚焦和准直
【快速⼊门】激光的聚焦和准直激光是单波长的光源，具有良好的相⼲性能，在科研和⼯业等领域有着⼴泛的运⽤。
激光光学泛指⽤于激光内外光路中的光学元件和器件，例如,激光聚焦镜、反射镜、扩束镜、激光切割头。
为了让⼩伙伴们能直观地理解激光的聚焦和准直的概念，⼩编通过应⽤案例的形式为⼤家进⾏讲解。
应⽤1：准直光束的聚焦作为第⼀个案例，我们来看⼀个⾮常普遍的应⽤，把激光光束聚焦到⼀个很⼩的焦点上，如图⼀所⽰。
我们有⼀束激光，光束半径为y1，发散⾓为θ1，它通过⼀个焦距为f的透镜聚焦。
如图所⽰，我们有θ2= y1/f。
光学不变量定律（y2θ2 = y1θ1）告诉我们，聚焦光斑的半径和发散⾓的乘积是个常量，因此可以得到y2= θ1f。
图⼀让我们看⼀个具体的例⼦，使⽤⼀个LBK-5.9-10.3-ET1.9型号的平凸透镜对⼆氧化碳激光器的出射光束进⾏聚焦。
假设⼆氧化碳激光器的光束直径为3 mm，全发散⾓为6 mrad。
上述公式中的参数采⽤光束半径和半发散⾓，因此有y1= 1.5 mm 和θ1 = 3 mrad。
LBK-5.9-10.3-ET1.9的焦距为10.3 mm。
因此，聚焦后焦点的半径为y2= θ1f =30.3 µm，也就是光斑直径为60.6µm。
我们假定使⽤了完美⽆相差的透镜。
如需进⼀步减⼩焦点，我们必须使⽤短焦距的透镜或者⾸先对激光进⾏扩束。
若这两种办法都受限于系统设计⽆法改变，那么60.6 μm就是我们可以实现的最⼩聚焦光斑。
另外，光的衍射效应可能使实际的光斑更⼤⼀些，但在⽬前的讨论中我们不考虑波动光学的影响，只在⼏何光学的范畴中讨论。
应⽤2：点光源出射光的准直另⼀个⽐较常见的应⽤是对从很⼩的⼀个光源发出的光进⾏准直，如图⼆所⽰。
通常称这种光源为点光源。
但是现实中没有绝对意义上的点光源，任何光源都有⼀定的尺⼨，需要在计算中加以考虑。
图⼆中的点光源半径为y1，最⼤发射⾓度为θ1。
如果⽤⼀个焦距为f的透镜对出射光进⾏准直，那么得到的准直光束的半径为y2= θ1f，发散⾓为θ2 = y1/f。
激光共聚焦测量原理
激光共聚焦测量原理激光共聚焦测量是一种非接触式的光学测量技术，利用激光束的高度聚焦能力和敏锐的探测系统，可以实现对微观尺度的物体进行高精度的测量。
其原理是利用激光束的高度聚焦能力将物体上的微小特征或表面形貌聚焦到光学探测系统的焦平面上，通过测量探测系统接收到的光信号来获取物体的形貌信息。
激光共聚焦测量的核心设备是激光扫描显微镜，其工作原理是利用激光束的高度聚焦能力进行扫描成像。
首先，激光束被聚焦到一个非常小的光斑上，然后通过控制激光束和物体之间的相对位置，使得光斑在物体表面进行扫描。
当激光束扫描过程中，物体表面的微小特征或形貌会改变光斑的反射或散射特性，这些特性会被探测系统捕捉到，并转化为电信号。
通过对这些电信号的测量和分析，可以获得物体表面的形貌信息。
激光共聚焦测量具有许多优点。
首先，由于激光束的高度聚焦能力，可以实现对微小特征和微观结构的测量，可以达到亚微米甚至纳米级的测量精度。
其次，激光共聚焦测量是一种非接触式的测量技术，不会对物体造成损伤，适用于对脆弱或敏感材料的测量。
此外，激光共聚焦测量具有快速、高效的特点，可以在短时间内获取大量的形貌信息。
激光共聚焦测量在科学研究和工业应用中具有广泛的应用。
在科学研究中，激光共聚焦测量可以用于材料表面形貌的研究、生物细胞的观测以及纳米尺度下的物理、化学现象的研究等。
在工业应用中，激光共聚焦测量可以用于光刻机的质量检测、雕刻机的控制、半导体芯片的制造等领域。
虽然激光共聚焦测量具有许多优点，但也存在一些局限性。
首先，激光共聚焦测量对被测物体的表面特性要求较高，如表面反射率、散射率等，这对一些特殊材料的测量带来一定的困难。
其次，激光共聚焦测量的成像深度较浅，只能对物体表面进行测量，对于深度较大的物体无法进行全面的测量。
激光共聚焦测量是一种高精度、非接触式的光学测量技术，利用激光束的高度聚焦能力和敏锐的探测系统，可以实现对微观尺度的物体进行精确的形貌测量。
它在科学研究和工业应用中具有广泛的应用前景，但也需要根据具体的测量对象和需求选择合适的测量方法和参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光聚焦方式
激光聚焦是一种利用激光光束进行聚焦的技术，广泛应用于医学、工业、通信等领域。
激光聚焦方式可以分为透镜聚焦和自适应光学聚焦两种方式。
透镜聚焦是最常见的激光聚焦方式之一。
通过将激光光束通过透镜，使光线在透镜的作用下发生折射，从而实现光束的聚焦。
透镜聚焦方式的优点是结构简单，实现方便，适用于大多数激光器。
透镜聚焦方式的缺点是聚焦点的位置和形状受透镜的焦距和光束直径的影响较大，难以精确控制。
自适应光学聚焦是一种先进的激光聚焦方式。
它利用自适应光学元件对激光光束进行实时调整，以适应聚焦点的变化。
自适应光学聚焦方式通常使用的元件是变焦镜或变焦透镜。
通过不断调整元件的焦距，实现对激光光束的聚焦。
自适应光学聚焦方式的优点是可以精确控制聚焦点的位置和形状，适用于需要高精度聚焦的应用。
然而，自适应光学聚焦方式的缺点是结构复杂，制造和调整难度较大。
在医学领域，激光聚焦方式被广泛应用于激光手术和激光治疗。
激光手术利用激光聚焦的高能量使组织发生切割、烧蚀或凝固，用于治疗白内障、近视等眼部疾病，以及皮肤病变的切除。
激光治疗利用激光聚焦的低能量刺激组织，促进组织的再生和修复，用于治疗创伤、炎症等疾病。
在工业领域，激光聚焦方式被广泛应用于激光切割、激光打标和激光焊接等工艺。
激光切割利用高能量的激光光束对材料进行切割，用于金属、塑料等材料的加工。
激光打标利用激光聚焦的高能量在材料表面产生永久性的标记，用于产品标识和防伪。
激光焊接利用激光聚焦的高能量使材料瞬间熔化并连接在一起，用于汽车、航空航天等领域的零部件制造。
在通信领域，激光聚焦方式被广泛应用于光纤通信技术。
光纤通信利用激光器产生的激光光束通过光纤进行传输，通过激光聚焦方式将光束聚焦到光纤的端面，实现与光纤之间的高效能耦合。
激光聚焦方式可以提高光纤通信的传输效率和稳定性。
激光聚焦方式是一种重要的技术手段，广泛应用于医学、工业、通信等领域。
不同的激光聚焦方式具有不同的特点和应用范围，可以根据具体需求选择合适的方式。
随着技术的不断发展，激光聚焦方式将继续发挥重要作用，并在更多领域得到应用和拓展。
