分体式法兰及管道连接结构的制作方法
风管的制作(法兰连接)施工方法
风管的制作(法兰连接)施工方法风管的制作(法兰连接)施工方法风管的制作(法兰连接)施工方法提要:风管加工场地应平整,表面应清洁,局部区域应铺设木板或橡胶板,加工成半成品后,搬运至安装位置附近,整齐排放,为保证铁皮表面不受损伤风管的制作(法兰连接)施工方法1.风管制作的主要工序:1)制作流程图2.管制作注意事项1)风管加工场地应平整,表面应清洁,局部区域应铺设木板或橡胶板,加工成半成品后,搬运至安装位置附近,整齐排放,为保证铁皮表面不受损伤,不允许在板材表面采用金属划针划线,在各加工工序中,应尽量避免出现划伤现象,并保持表面清洁。
2)制作较复杂形状的风管部件时,应先作样板,然后利用样板划线落料,不得直接在钢板上划线。
3)风管成型咬口时,应使用木锤或木方,不得利用金属物件敲打钢板表面。
4)焊接风管及咬接风管的加工区域应各自单独划分。
5)镀锌铁皮的存放应加垫方木架,搬运时不得拖拉,以免划伤钢板表面。
6)风管成型应尽量减少手工捶击敲打,以免引起内应力的增加,造成不均匀的变形,同时降低板材的耐腐蚀性能。
7)加工场地必须每天清扫,边角余料要及时清理出场,做到文明施工。
3.风管加工方法1)风管及配件的连接形式采用咬接。
2)制作较复杂形状的风管时,先作好样板,压在钢板上划线。
3)采用机械加工剪板、折边、咬口等,做到一次成型,减少手工操作。
4)本工程采用联合咬口和单咬口型式,如下图示联合咬口用于矩形风管,弯头,三通管及四通管的咬接;单咬口用于板材的拼接和圆形风管的闭合咬口。
风管咬口宽度见下表:钢板厚度平咬口宽b角咬口宽b以下6~86~7~~107~8~~129~105)风管咬口必须紧密,宽度均匀,无孔洞,半咬口和胀裂等缺陷,直管纵向咬接缝必须错开。
6)加工时,应把机械上的铁锈、杂物擦洗干净,风管成型前,钢板应进行清洁,去除板面上的油污、杂物。
7)所有咬口拼接缝均应涂上密封胶,溢出的密封胶要及时地清理干净.8)风管的弯头内部应加导流板,规格标准按国家有关规定,参见《通风管道配件图表》全国通用图册。
管道法兰连接的操作流程
管道法兰连接的操作流程.txt
管道法兰连接的操作流程
1. 确认法兰连接所需的材料和工具:
- 法兰连接所需的管道和法兰
- 螺栓、垫圈和螺母
- 扳手、榔头和千斤顶(如需要)
2. 清理和准备管道和法兰:
- 确保管道和法兰表面清洁,无杂物和腐蚀
- 检查法兰之间的密封面,如有损坏或缺陷,需要修复或更换
3. 对齐法兰:
- 将管道和法兰进行对齐,确保相应的孔位正确对准
- 使用千斤顶等工具进行调整,使法兰之间的间隙均匀且合适
4. 安装螺栓、垫圈和螺母:
- 将螺栓插入法兰孔中,并放入垫圈和螺母
- 按顺序加紧螺栓,确保每个螺栓紧固力度均匀并达到要求
5. 进行密封测试:
- 根据需要,进行密封测试以确保法兰连接的密封性能
- 可以使用压力测试器或其他适当的方法进行测试
6. 检查连接是否牢固:
- 检查螺栓是否紧固牢固,没有松动或滑动
- 检查法兰连接处是否出现漏水或渗漏
7. 完成法兰连接:
- 检查整个法兰连接是否符合安全和操作要求
- 如有问题或异常情况,及时处理修复或重新安装
注意事项:
- 在操作过程中,一定要注意安全,避免伤害和事故发生
- 确保法兰连接材料和工具的质量和适用性
- 如不确定操作流程或遇到问题,应咨询专业人员或相关文件进行指导
- 记录法兰连接的细节和相关信息,以便日后检查和维护。

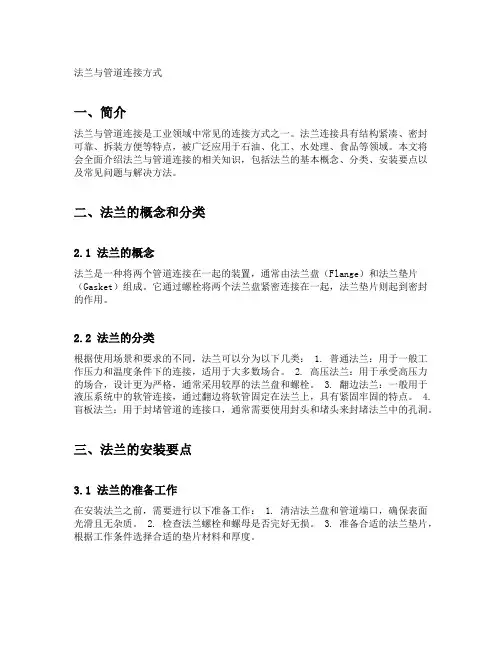

法兰与管道连接方式
法兰与管道连接方式一、简介法兰与管道连接是工业领域中常见的连接方式之一。
法兰连接具有结构紧凑、密封可靠、拆装方便等特点,被广泛应用于石油、化工、水处理、食品等领域。
本文将会全面介绍法兰与管道连接的相关知识,包括法兰的基本概念、分类、安装要点以及常见问题与解决方法。
二、法兰的概念和分类2.1 法兰的概念法兰是一种将两个管道连接在一起的装置,通常由法兰盘(Flange)和法兰垫片(Gasket)组成。
它通过螺栓将两个法兰盘紧密连接在一起,法兰垫片则起到密封的作用。
2.2 法兰的分类根据使用场景和要求的不同,法兰可以分为以下几类: 1. 普通法兰:用于一般工作压力和温度条件下的连接,适用于大多数场合。
2. 高压法兰:用于承受高压力的场合,设计更为严格,通常采用较厚的法兰盘和螺栓。
3. 翻边法兰:一般用于液压系统中的软管连接,通过翻边将软管固定在法兰上,具有紧固牢固的特点。
4. 盲板法兰:用于封堵管道的连接口,通常需要使用封头和堵头来封堵法兰中的孔洞。
三、法兰的安装要点3.1 法兰的准备工作在安装法兰之前,需要进行以下准备工作: 1. 清洁法兰盘和管道端口,确保表面光滑且无杂质。
2. 检查法兰螺栓和螺母是否完好无损。
3. 准备合适的法兰垫片,根据工作条件选择合适的垫片材料和厚度。
3.2 法兰的安装步骤安装法兰的步骤如下: 1. 将法兰盘放置在管道端口上,使两个法兰盘的孔洞对齐。
2. 将法兰垫片放置在法兰盘之间,确保其完全覆盖孔洞。
3. 使用合适的螺栓将两个法兰盘紧密连接在一起,切勿过紧或过松。
4. 依次拧紧每个螺栓,并按对角线原则进行交叉拧紧,确保力度均匀。
5. 检查法兰连接是否牢固,如果存在松动或漏气现象,需要重新拧紧或更换垫片。
3.3 法兰的注意事项在安装法兰时需要注意以下事项: 1. 选择合适的法兰材料和密封材料,根据介质的特性和工作条件进行选择。
2. 使用合适的螺栓和螺母,并根据设计要求进行正确的紧固。
管道和法兰焊接工艺流程
管道和法兰焊接工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!管道和法兰焊接工艺流程。
一、焊接前准备。
1. 材料准备。
管道,选择符合设计要求的管道材料,确保管道的材质、规格、壁厚等符合要求。
法兰加工工艺流程 详细
法兰加工工艺流程详细法兰加工工艺流程是指将钢材、铸件等金属材料加工成标准法兰的一系列操作。
通过有序的工艺,可以保证法兰的质量和精度,满足工程项目的需求。
下面将为大家介绍一下法兰加工的详细工艺流程。
首先,法兰加工的第一步是筹备工作。
在加工前,需要准备好所需的材料和工艺图纸,确保加工过程中所使用的材料符合要求,工艺图纸准确无误。
同时,还需要准备好所需的加工设备和工具,确保能够顺利进行加工。
接下来,是对材料进行切割。
根据加工图纸上的要求,使用切割机、切割割炬等加工设备将材料按照要求的尺寸进行切割。
在切割过程中,需要注意刀具的选择和调试,确保切割的尺寸和平整度满足要求。
在完成切割之后,需要对材料进行打磨。
通过打磨可以去除切割产生的毛刺,并使材料表面更加光滑。
为了避免材料损坏,打磨时要注意力度的控制,并使用适当的打磨工具。
接下来,是进行孔加工。
根据加工图纸上的要求,使用数控钻床、铣床等设备对法兰进行孔的加工。
在加工孔时,需要根据要求选择适当的刀具,并通过调整工艺参数确保孔的尺寸和位置准确无误。
完成孔加工之后,是进行螺孔加工。
根据加工图纸上的要求,使用螺纹刀具或攻牙机等设备对法兰进行螺孔的加工。
在加工螺孔时,需要注意螺孔的尺寸和螺纹的方向,确保与其他部件的连接无误。
在完成螺孔加工之后,需要对法兰进行面加工。
根据加工图纸上的要求,使用平面磨床、刨床等设备对法兰的连接面进行加工,确保其平整度和光洁度符合要求,以便在装配时能够实现紧密的连接。
最后,进行法兰的检验和表面处理。
通过对法兰的尺寸、形状和表面质量的检测,确保其符合相关标准和要求。
同时,可以对法兰进行表面处理,如热处理、喷砂等,以增强其耐腐蚀性和美观度。
通过以上几个步骤,我们就完成了法兰的加工工艺流程。
在实际操作中,还需要注意工艺参数的调整和设备的维护,以确保加工效率和加工质量。
只有严格按照流程操作,才能生产出质量可靠的法兰产品,为工程项目的顺利进行提供保障。

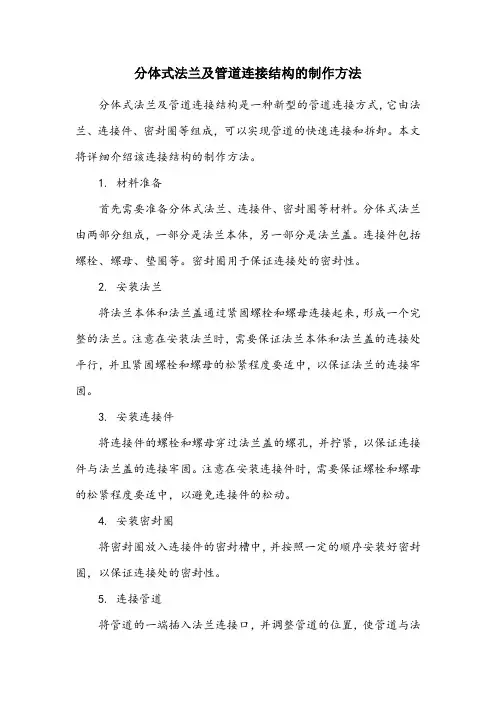

分体式法兰及管道连接结构的制作方法
分体式法兰及管道连接结构的制作方法分体式法兰及管道连接结构是一种新型的管道连接方式,它由法兰、连接件、密封圈等组成,可以实现管道的快速连接和拆卸。
本文将详细介绍该连接结构的制作方法。
1. 材料准备
首先需要准备分体式法兰、连接件、密封圈等材料。
分体式法兰由两部分组成,一部分是法兰本体,另一部分是法兰盖。
连接件包括螺栓、螺母、垫圈等。
密封圈用于保证连接处的密封性。
2. 安装法兰
将法兰本体和法兰盖通过紧固螺栓和螺母连接起来,形成一个完整的法兰。
注意在安装法兰时,需要保证法兰本体和法兰盖的连接处平行,并且紧固螺栓和螺母的松紧程度要适中,以保证法兰的连接牢固。
3. 安装连接件
将连接件的螺栓和螺母穿过法兰盖的螺孔,并拧紧,以保证连接件与法兰盖的连接牢固。
注意在安装连接件时,需要保证螺栓和螺母的松紧程度要适中,以避免连接件的松动。
4. 安装密封圈
将密封圈放入连接件的密封槽中,并按照一定的顺序安装好密封圈,以保证连接处的密封性。
5. 连接管道
将管道的一端插入法兰连接口,并调整管道的位置,使管道与法
兰连接口处于同一水平面,并且保证管道与法兰连接口的轴线平行。
然后,将密封圈放入管道与法兰连接口之间,并使用紧固螺栓和螺母将管道与法兰连接起来,以保证连接处的密封性。
6. 检查连接质量
在连接完成后,需要对连接质量进行检查,以确保连接牢固、密封可靠。
检查方法包括目测、手动检查和压力试验等。
分体式高压法兰标准 fs12
分体式高压法兰标准 fs12FS12分体式高压法兰标准是指一种常用的法兰连接标准,广泛应用于高压容器、管道等设备中。
以下将对FS12分体式高压法兰标准进行详细介绍,包括其定义、结构、材料、制造工艺、应用范围等方面。
FS12分体式高压法兰标准是针对高压容器和管道连接而制定的一种标准。
它主要由两个法兰盘和数个连接螺栓组成。
其中一个法兰盘被称为"干"法兰盘,另一个被称为"湿"法兰盘。
这类法兰盘在连接时,通过将两个法兰盘置于连接管道两侧并通过螺栓互相紧固而实现连接。
FS12分体式高压法兰标准的结构简单,安装方便,拆卸操作也相对容易。
在实际应用中,高压容器和管道常常需要进行检修、维护或更换。
使用FS12分体式高压法兰标准的连接方式,可以方便地拆卸法兰盘,不会对管道本身造成影响。
FS12分体式高压法兰标准要求其材料必须符合一定的要求,主要包括材料的强度、耐压性、耐腐蚀性等。
常见的材料有碳钢、不锈钢等。
根据具体的工作环境和要求,选择合适的材料能够确保法兰连接的可靠性和安全性。
FS12分体式高压法兰标准的制造工艺要求严格。
在制造过程中,需要进行严格的尺寸测量、加工和装配。
尺寸测量是确保法兰盘与连接部位的配合精度的重要环节,加工工艺能够保证法兰盘的平整度和表面光洁度。
装配过程中,螺栓的紧固力要适中,以保证法兰连接的紧密程度。
FS12分体式高压法兰标准适用于一定的应用范围。
它常用于高压容器、管道等设备的连接,能够承受很高的压力,确保设备的密封性和安全性。
根据不同的工作条件和介质,可以选择不同的FS12分体式高压法兰标准,以满足具体的要求。
FS12分体式高压法兰标准在实际应用中得到了广泛应用。
其优点包括结构简单、安装方便、拆卸容易、连接可靠等。
然而,也需要注意一些问题,如设计合理、材料选择等。
同时,在使用过程中,需要定期检查和维护法兰连接的状态,以确保其正常工作。
综上所述,FS12分体式高压法兰标准是一种常用的法兰连接标准,在高压容器和管道的连接中具有重要的作用。
新型管-法兰连接组装方法及工装
新型管-法兰连接组装方法及工装本文介绍了一种新型管-法兰连接组装方法及工装,该方法解决了制作过程中的主管定位问题、尺寸偏差问题、角度偏差问题和法兰盘上的孔位定位问题。
管-法兰结构形式在现代的钢结构建筑中越来越多的得到应用,能减少现场安装过程中的焊接量,加快现场的安装进度。
该结构形式是在一根异形的圆管类构件两端安装法兰,需要控制好法兰与圆管轴线的垂直度,又要控制好法兰面上螺栓孔的相对位置,以保证现场安装时法兰面与面之间能贴紧且螺栓孔穿孔率达到设计要求。
新型管-法兰结构组装时分为两步,第一步是结构主体组装,第二步是法兰组装。
结构主体是由两段圆管通过相贯面组装焊接而成,组装时需要先在圆管上进行划线(组装定位线),组装时以定位线为基准进行定位,同时需在地面按1:1放出大样线,控制好两段钢管相交处的间隙,以保证圆管整体尺寸符合图纸要求。
法兰组装时应保证法兰面与圆管轴线垂直,且要保证法兰面上螺栓孔的相对位置,所以组装前需在法兰端面上根据图纸定出定位线,与钢管上的定位线相对应,作为法兰组装时的定位基准线,同时还需在钢管端部位置划出一条垂直钢管轴线的定位线用以控制法兰在钢管端部的进出深度,该定位线距离端部的位置为法兰厚度的一半。
在两段圆管未组装前需要先进行划线,在专用的工装胎架上进行。
划线时钢管摆放状态应按照构件的结构形式进行布置,然后根据地样线布置胎架,并在相贯面一侧设置靠山。
最后,放样和检查所用的卷尺测量长度时,为保证测量的准确性应使用5KG的拉磅进行。
直线胎架间的间距为6m。
为了确保钢管的结构稳定,需要在钢管的某些部位加装加劲板。
加劲板的组装需要先将其放置在相应的位置上,然后进行定位和焊接。
在放置加劲板时,需要注意加劲板的位置和方向,以确保其能够有效地增强钢管的结构强度。
在放置加劲板之前,需要先确定加劲板的位置和方向。
这可以通过放样和检查来实现。
在放样时,需要使用卷尺进行测量,并采用拉磅进行校验,以确保测量的准确性。
管道法兰连接工艺操作手册
管道法兰连接工艺操作手册一、引言管道法兰连接是一种常用的连接方式,用于连接各种类型的管道和设备。
正确的操作方法和工艺对于确保连接的密封性和稳定性至关重要。
本手册将介绍管道法兰连接的操作规程和注意事项,以帮助操作人员正确进行工艺操作。
二、准备工作在进行管道法兰连接之前,需要做以下准备工作:1.确定连接的管道和法兰的材质和规格是否匹配。
2.清理和检查连接部位是否有杂质、油污或损坏。
3.检查法兰密封垫片是否完好,并确保其材质符合要求。
4.准备好所需的工具和设备,包括扳手、扳手梅花头、橡胶锤等。
三、操作步骤1.将法兰盖板从法兰上取下。
2.将法兰盖板放在干净的工作台上,避免碰撞和损坏。
3.清理法兰和管道连接部位,确保表面光洁且无杂质。
4.将法兰密封垫片放在法兰面上,确保其与法兰孔对齐。
5.将法兰和管道连接,将螺栓穿过法兰孔和垫片孔,并用扳手固定螺栓。
6.逐步均匀地拧紧螺栓,直至达到指定的扭矩。
7.检查连接部位是否漏气或漏液,如有必要,调整螺栓紧固度。
8.检查连接部位是否有松动,并根据需要进行必要的紧固。
9.重复以上步骤,连接其他法兰。
四、注意事项1.操作人员必须穿戴个人防护装备,包括手套、工作服、安全鞋等。
2.在操作过程中,注意避免手部或其他身体部位受伤。
3.使用合适的工具和设备,并保证其良好的状态和功能。
4.在操作前,确保管道和设备处于安全状态,避免发生意外事故。
5.密封垫片的选择应符合规范要求,避免使用老化、磨损或损坏的垫片。
五、常见问题及解决方法1.法兰连接部位出现漏气或漏液:确认螺栓是否拧紧到位,是否有垫片损坏。
2.法兰连接部位松动:通过适当的扳手梅花头将螺栓紧固到位。
3.法兰连接部位无法拆卸:可以采用橡胶锤轻轻敲击法兰,或者使用加热器加热法兰,使其松动。
六、总结管道法兰连接是一种常见的管道连接方式,正确的操作方法和工艺能够确保连接的密封性和稳定性。
本操作手册详细介绍了管道法兰连接的操作步骤和注意事项,并提供了常见问题的解决方法。
管道法兰连接工艺流程
管道法兰衔接工艺流程之羊若含玉创作目次管道法兰衔接工艺流程 (1)管道法兰衔接工艺流程 (1)1)法兰与管子的装配衔接 (1)(1)平焊法兰与管子的装配 (2)(2)对焊法兰与管子的装配 (2)2)法兰垫片 (2)3)法兰衔接 (3)4)法兰装配 (4)管道法兰衔接工艺流程1)法兰与管子的装配衔接法兰与管子的装配质量不单影响管道衔接处的强度和严密度,并且还影响整条管线的倾心度.因而,在向管子上装配法兰,必须相符下列根本要求.①法兰中心应与管子的中心同在一条直线上.②法兰密封面应与管子中心垂直.③管子上法兰盘螺孔的位置应与相合营的设备或管件上法兰螺孔位置对应一致,同一根管子两头的法兰盘的螺孔位置应对应一致.(1)平焊法兰与管子的装配平焊法兰与管子装配时,先将法兰套入管端,管口与法兰密封面之间应留有一定距离(一般为管壁厚的1.5倍).这时可在管两侧的任意一侧进行点焊,再在点焊处对面用法兰弯尺或角尺进行找正,找正后再在弯尺找正处点焊.将管子转动90°角,使点焊位置放在上下方,这时再用弯尺在管子左右任意一侧找正,即可在左右两侧点焊,PN<1.6Mpa时只焊外口;PN≥1.6Mpa时可进行表里焊.(2)对焊法兰与管子的装配对焊法兰与管子的装配采取对焊,焊接的办法和要求与管子的焊接衔接办法相同.2)法兰垫片垫片在法兰衔接中起密封作用,它与被密封介质接触,直接收到介质物性、温度和压力的影响.(1)一般来说,在同一管线上用同一压力等级的法兰,则应选用同一类型的垫片,以便交换.(2)对水管线,一般采取中压石棉橡胶板,由于橡胶的使用寿命较长,对不常装配、使用年限较长的宜采取橡胶垫片.(3)垫片正确选择,在包管垫片不会被压损的前提下,为了下降过大的螺栓紧力,取用小宽度垫片是一个原则.3)法兰衔接(1)装置前对法兰、螺栓和垫片进行检讨和处理.①首先应对法兰外形尺寸进行检讨,包含外径、内径、坡口、螺栓孔中心距、凸缘高度等,应相符设计要求.②法兰密封面应平整光洁,不得有毛刺及径向沟槽.③螺纹法兰的螺纹部分应完整、无损伤;凸凹面法兰应能自然嵌合,凸面高度不得低于凹槽的深度.④橡胶石棉板、橡胶板、塑料等软管垫片应质地柔韧,无老化蜕变和分层现象;概况不该有缺损、皱纹等缺陷.材质应与设计选定的相一致.⑤金属垫片的加工尺寸、精度、概况粗糙度及硬度应相符要求,概况应无裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷.⑥金属围绕纠缠式垫片不该有径向划痕、松散、翘曲等缺陷.⑦法兰装配前,必须清除概况及密封面上的铁锈、油污等杂物,直至露出金属光泽为止,一定要把法兰密封面的密封线剔清楚.4)法兰装配①装平焊法兰时,管端应拔出法兰2/3.由于平焊法兰在受机械应力和热应力后,在断裂时是整个衔接突然断裂,因此平焊法兰在有条件的情况下,应采纳表里两侧的增强焊接法.焊接后,应将熔渣消除清洁,内孔应滑腻,法兰面应无飞溅物.②法兰装配时,法兰面必须垂直于管子中心线.当DN<300mm时允许偏斜度为1mm,当DN>300mm时为2mm.法兰连策应保持同轴,螺栓孔中心误差一般不超出孔径的5﹪,并且要包管螺栓自由穿入.法兰连策应采取同一规格螺栓,装置偏向一致,即螺母应在同一侧.衔接阀门的螺栓、螺母一般应放在阀件一侧.拧紧螺栓时应对称平均,松紧适度.拧紧后的螺栓露出螺母外的长度不得超出5mm或2~3扣.法兰上的螺栓孔位置:水平管道的螺栓孔,其最上面的二个应保持水平;垂直管道上的螺栓孔,其靠墙最近的两个孔应与墙面平行.同时,两衔接法兰应平行自然,平行度误差不大于2mm.支管上的法兰距立管外壁的净距为100mm以上,或保持能穿螺栓.为了便于装配,法兰与支架边沿或建筑物的距离应在200mm以上.法兰不该直接埋在地下.埋地管道及欠亨行地沟内管道的法兰接头处应设置检讨井.如必须将法兰埋在地下,应采纳防腐措施.法兰在高温和低温下工作进,不锈钢、合金钢的螺栓、螺母应涂上石墨机油或石墨粉.。
管道法兰连接工艺流程
管道法兰连接工艺流程1.准备材料和工具:首先需要准备好所需的材料和工具,包括管道和法兰的配件、法兰密封垫圈、法兰螺栓、扳手、法兰密封胶等。
2.清洁工作:在进行法兰连接之前,需要确保管道和法兰连接面的清洁。
使用清洁剂和布料擦拭连接面,确保无尘、无油污、无杂质。
3.安装法兰:将法兰放置在管道连接端口上,并确保法兰与管道的连接面完全贴合。
如果连接面不贴合,可能会导致泄漏。
4.安装密封垫圈:将法兰密封垫圈放置在法兰连接面之间,在确保贴合的情况下,确保垫圈的均匀分布。
5.固定法兰螺栓:开始固定法兰螺栓,保持螺栓与法兰连接面垂直。
根据法兰尺寸的大小,逐个顺序地紧固法兰螺栓。
一般情况下,需要交替紧固螺栓,以均匀分布压力。
不要过紧螺栓,以免损坏法兰或垫圈。
6.检查法兰连接:固定螺栓之后,需要进行法兰连接的检查。
检查法兰连接面是否完全贴合,是否有松动或歪斜。
确保法兰垫圈的尺寸和质量是否符合要求。
7.测试与调整:法兰连接完成后,需要进行一些测试和调整。
首先,使用气体或液体进行压力测试,确保法兰连接无泄漏。
如果发现泄漏,需要重新检查法兰连接面的安装质量,并更换密封垫圈。
其次,检查连接面是否有任何松动,在需要的情况下,重新紧固法兰螺栓。
8.涂覆密封胶:最后,可以在法兰连接周围涂覆一层法兰密封胶,以增强密封性。
涂覆密封胶时要遵循操作规范,确保胶液均匀分布且不过量。
这是一个简单的管道法兰连接工艺流程,具体操作步骤可能会因实际情况而有所变化,例如不同尺寸和材质的管道、不同类型的法兰等。
在实际操作中,应严格遵循相关规范和操作要求,确保连接质量和安全性。
法兰密封件的制作
法兰密封件的制作
法兰密封件是一种用于连接和密封管道、容器等设备的密封元件。
它通常由柔性材料制成,如橡胶、聚合物等,可根据具体应用的需求选择不同材料。
法兰密封件的制作通常包括以下步骤:
1. 材料准备:根据设计所需的材料和规格,选择合适的橡胶或聚合物材料,并按照材料供应商的要求进行储存和处理,如保持在适当的温度和湿度条件下。
2. 切割制备:根据设计图纸或要求,将材料切割成所需的形状和尺寸。
这可以通过手工切割或使用专用的切割工具来完成。
3. 成型加工:根据密封件的形状要求,对切割好的材料进行成型加工。
这可以通过压制、注塑或挤出等方法来完成。
4. 表面处理:根据具体需求对密封件的表面进行处理,如清洁、打磨、涂覆防腐剂等。
5. 检查质量:对制作好的法兰密封件进行质量检查,包括尺寸、硬度、表面质量等方面。
可以使用工具和仪器来进行检测。
6. 包装和储存:将合格的法兰密封件进行合适的包装,并储存在干燥、清洁、避光的环境中,以保证其质量和性能。
需要注意的是,法兰密封件的制作过程可能因具体材料和产品
要求而有所不同。
因此,在制作之前,应详细了解所使用的材料的性质和制作工艺的要求,并按照相关标准和规范进行操作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
分体式法兰及管道连接结构的制作方法
分体式法兰及管道连接结构是工业领域中常见的一种连接方式,它能够实现管道的连接和拆卸,方便维修和更换。
本文将介绍分体式法兰及管道连接结构的制作方法。
分体式法兰及管道连接结构主要由法兰、密封垫片、螺栓和螺母组成。
首先,我们需要准备好这些材料和工具,包括钢材、法兰、密封垫片、螺栓、螺母、螺栓刀、扳手等。
制作分体式法兰及管道连接结构的第一步是切割法兰和管道。
根据需要的尺寸,将钢材切割成合适的大小,然后使用螺栓刀将法兰切割成两部分,分别是法兰盘和法兰座。
接下来,将法兰盘和法兰座分别焊接到管道的两端,确保焊接牢固。
第二步是安装密封垫片。
将密封垫片放置在法兰盘和法兰座之间,确保垫片完整无损,并能够完全覆盖连接面。
同时,需要注意选择合适的密封垫片材料,以保证连接的密封性能。
第三步是安装螺栓和螺母。
将螺栓穿过法兰盘、密封垫片和法兰座的孔洞,然后通过拧紧螺母来固定连接结构。
在拧紧螺母的过程中,需要使用扳手逐一拧紧螺栓,确保连接结构牢固可靠。
制作好分体式法兰及管道连接结构后,还需要进行检查和测试。
首先,检查连接结构的密封性能,可以使用液压或气压测试法进行检
测。
其次,检查螺栓和螺母的紧固情况,确保连接结构没有松动。
在实际应用中,我们还可以根据具体需求进行相应的改进和优化。
例如,可以在法兰盘和法兰座上添加密封圈,以进一步提高连接的密封性能。
另外,根据管道的工作压力和介质特性,选择合适的法兰材质和密封垫片材料,以确保连接结构的可靠性和耐腐蚀性。
总结起来,制作分体式法兰及管道连接结构的方法包括切割法兰和管道、安装密封垫片、安装螺栓和螺母等步骤。
在制作过程中,需要注意材料的选择、焊接的牢固性、密封垫片的完整性以及螺栓和螺母的紧固程度。
只有制作合理、安装正确的分体式法兰及管道连接结构,才能确保管道的安全运行和有效维护。
