基于ANSYS的机翼振动模态分析
机翼模态分析 [Ansys 11.0版本使用示例]
![机翼模态分析 [Ansys 11.0版本使用示例]](https://img.taocdn.com/s3/m/7332baf3aef8941ea76e053b.png)
运行Ansys Workbench
开始界面
建立几何模型或导入其他几何模型模型
此处：模型char6‐01
选好单位
拉伸后
存盘
存盘
回到workbench主界面，选择simulation
获取几何体信息
存盘
添加材料信息
选择Solid，添加材料信息
指定材料，选取钛合金
材料信息
几何模型solid指定材料为钛合金
划分网格mesh
选择单位mm
网格控制Sizing》Element size=100mm
划分网格‐右键
选取模态分析
施加约束
选择面
结果后处理（设置求解项，此处采用默认设置）
此处采用默认设置，求解
模型的前六阶模态
总变形
重命名Mode 1
一阶模态振型
继续添加其他模态
三阶模态振型
模型的固有频率。
有限元软件ANSYS飞机机翼的模态案例
一、动力分析简介
动力学分析根据载荷形式的不同和所有求解的内容的不同我们可 以将其分为：
模态分析 谐响应分析 瞬态动力分析 谱分析
二、动力学分析分类_模态分析
模态分析在动力学分析过程中是必不可少的一个步骤。 在谐响应分析、瞬态动力分析动分析过程中均要求先进行 模态分析才能进行其他步骤。
模态提取方法
Damped (阻尼)法 Damped法用于阻尼不可忽略的问题，例如轴承问题。
QR Damped (QR阻尼)法 QR Damped (QR阻尼)法最关键的思想是，以线性合并无阻尼系统少量数目
的特征向量近似表示前几阶复阻尼特征值。采用实特征值求解无阻尼振型之后， 运动方程将转化到模态坐标系。然后，采用QR阻尼法，一个相对较小的特征值 问题就可以在特征子空间中求解出来了。 该方法能够很好地求解大阻尼系统模 态解。由于该方法的计算精度取决于提取的模态数目，所以建议提取足够多的 基频模态，这样才能保证得到好的计算结果。
CAE技术及其应用
刘玲 机械工程学院
第二章 有限元分析软件ANSYS
第二章 有限元析软件ANSYS
§2.1 ANSYS软件介绍 §2.2 ANSYS程序的结构 §2.3 ANSYS图形用户界面 §2.4 ANSYS分析基本步骤 §2.5 ANSYS实例分析
§2.5 ANSYS实例分析
§2.5.1 六方孔螺钉头用扳手的静力分析 §2.5.2 飞机机翼的模态分析
在大多数分析过程中将选用Subspace法、Reduced法、Block Lanczos法或 PowerDynamics法。Unsymmetric法和Damped法只在特殊情形下会用到。在指 定某种模态提取方法后，ANSYS会自动选择合适的方程求解器。在 ANSYS/Linear Plus中Unsymmetric法和Damped法不可用。
随机振动分析实例

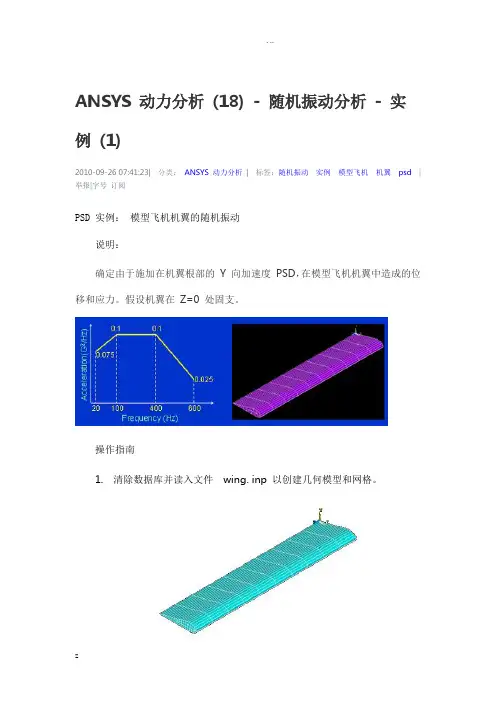

ANSYS 动力分析(18) - 随机振动分析- 实例(1)2010-09-26 07:41:23| 分类：ANSYS 动力分析| 标签：随机振动实例模型飞机机翼psd|举报|字号订阅PSD 实例：模型飞机机翼的随机振动说明：确定由于施加在机翼根部的Y 向加速度PSD，在模型飞机机翼中造成的位移和应力。
假设机翼在Z=0 处固支。
操作指南1. 清除数据库并读入文件wing. inp 以创建几何模型和网格。
2. 定义材料属性：弹性模量= 38000 psi 泊松比= 0.3密度= 1.033E-3/12 lbf-sec2/in4 = 8.6083E-53. 施加边界条件。
提示：选择在areas 上施加位移约束，拾取Z=0 处所有的Areas，约束所有自由度。
4. 定义新分析为Model，使用Block Lanczos 方法，抽取和扩展前15 个自然模态。
然后求解Current LS。
5. 查看模态形状，如图为前 4 阶振型。
6. 使用所显示的 PSD 谱，执行 PSD Spectrum 分析。
首先定义分析类型为 Spectrum分析类型为 PSD，使用全部模态，计算单元应力：注意激活“Calculate elem stresses”选项。
7. 在基础上施加指定的 PSD 谱 (注意：确保 PSD 的单位是 G2/Hz)。
施加 Y 向激励 (方法是：在基础节点上施加单位 Y 向位移)。
设置常阻尼比 0.02：设置有关参数–重力加速度值注意：响应谱类型选择 Accel (g**2/Hz)，否则后面的 PSD 谱应该输入实际加速度值：定义 PSD 谱表格：绘制 PSD 谱表格曲线以检查输入值：激活和设置模态组合参数：选择所有模态。
设置计算内容：计算各模态的参与因子:在输出窗口中可以看到参与因子的计算结果：求解：10. 在一般后处理中，查看相对位移和应力 (载荷步 3)。
首先查看 Results Summary：载荷步 3 为 set 17查看载荷步 3 的相对位移和应力：在 Read Results 中读取载荷步 3 的结果：使用 By set Number，输入 Data Set Number 为 17。
基于ANSYS的机翼振动模态分析

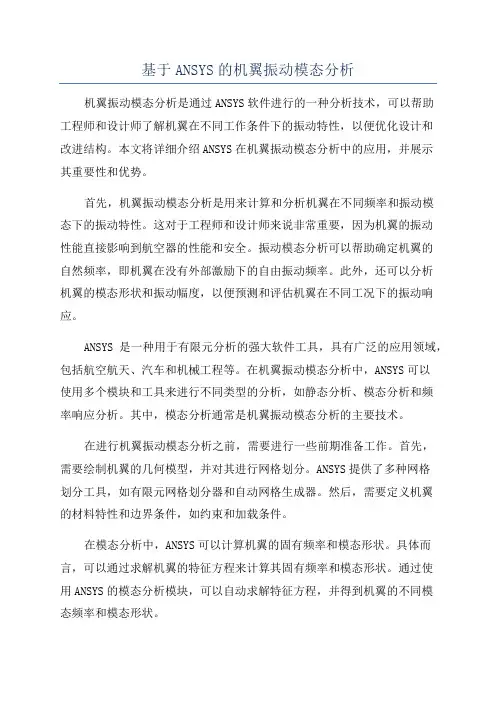

基于ANSYS的机翼振动模态分析机翼振动模态分析是通过ANSYS软件进行的一种分析技术，可以帮助工程师和设计师了解机翼在不同工作条件下的振动特性，以便优化设计和改进结构。
本文将详细介绍ANSYS在机翼振动模态分析中的应用，并展示其重要性和优势。
首先，机翼振动模态分析是用来计算和分析机翼在不同频率和振动模态下的振动特性。
这对于工程师和设计师来说非常重要，因为机翼的振动性能直接影响到航空器的性能和安全。
振动模态分析可以帮助确定机翼的自然频率，即机翼在没有外部激励下的自由振动频率。
此外，还可以分析机翼的模态形状和振动幅度，以便预测和评估机翼在不同工况下的振动响应。
ANSYS是一种用于有限元分析的强大软件工具，具有广泛的应用领域，包括航空航天、汽车和机械工程等。
在机翼振动模态分析中，ANSYS可以使用多个模块和工具来进行不同类型的分析，如静态分析、模态分析和频率响应分析。
其中，模态分析通常是机翼振动模态分析的主要技术。
在进行机翼振动模态分析之前，需要进行一些前期准备工作。
首先，需要绘制机翼的几何模型，并对其进行网格划分。
ANSYS提供了多种网格划分工具，如有限元网格划分器和自动网格生成器。
然后，需要定义机翼的材料特性和边界条件，如约束和加载条件。
在模态分析中，ANSYS可以计算机翼的固有频率和模态形状。
具体而言，可以通过求解机翼的特征方程来计算其固有频率和模态形状。
通过使用ANSYS的模态分析模块，可以自动求解特征方程，并得到机翼的不同模态频率和模态形状。
通过分析机翼的不同模态频率和模态形状，可以得到以下几点重要信息。
首先，可以确定机翼的固有频率范围，即机翼在不同频率范围内的振动特性。
这对于航空器的设计和改进非常重要，因为它可以帮助设计师避免机翼的固有频率与外部激励频率一致，从而减小机翼的共振现象。
其次，可以得到机翼的不同模态形状。
这对于分析机翼的结构刚度分布和优化结构设计非常重要。
值得一提的是，ANSYS还提供了其他一些分析技术和工具，如频率响应分析和降阶模型。
ANSYS— 弹性平面问题、振动模态分析

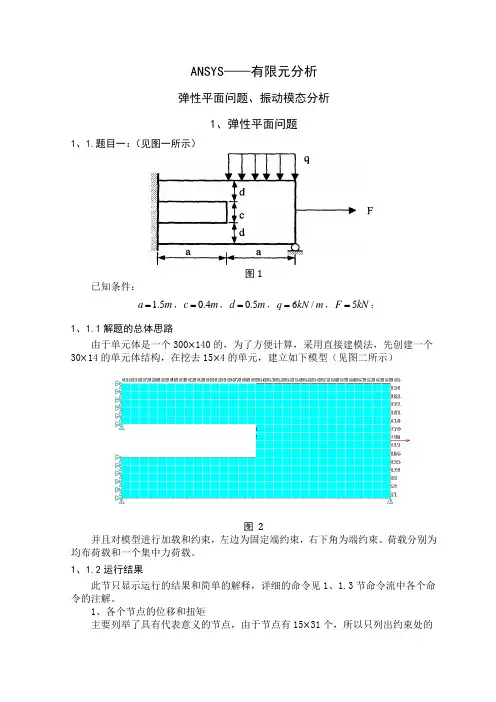

ANSYS ——有限元分析弹性平面问题、振动模态分析1、弹性平面问题1、1.题目一：（见图一所示）图1已知条件：1.5a m =，0.4c m =，0.5d m =，6/q kN m =，5F kN =；1、1.1解题的总体思路由于单元体是一个300×140的，为了方便计算，采用直接建模法，先创建一个30×14的单元体结构，在挖去15×4的单元，建立如下模型（见图二所示）图2并且对模型进行加载和约束，左边为固定端约束，右下角为端约束。
荷载分别为均布荷载和一个集中力荷载。
1、1.2运行结果此节只显示运行的结果和简单的解释，详细的命令见1、1.3节命令流中各个命令的注解。
1、各个节点的位移和扭矩主要列举了具有代表意义的节点，由于节点有15×31个，所以只列出约束处的节点的位移和扭矩。
只列出了31节点的位移，其他约束处的位移都为0 结果显示出：Ux=0.017236mm Uy=0mm2、受力后与受力前变形图（放大）【见图3所示】图33、X方向的变形图【见图4所示】图44、Y方向的变形图【见图5所示】图55、内力图【见图6所示】图6结论：节点31处是最容易收到破坏的，因此再设计时应注意此处的设计。
1、1.3命令流/PREP7N,1,0,0！确定第一个节点N,31,300,0！确定第31个节点FILL,1,31！在1到31节点中插入节点NGEN,15,31,1,31,1,0,10！复制上述节点15行，每行间距为10ET,1,PLANE42！常量的设置MP,EX,1,200E9MP,NUXY,1,0.3E,1,2,33,32 ！创建第一个单元EGEN,30,1,1 ！复制1到31个单元的建立EGEN,14,31,1,30 ！所有的单元创建EDELE,151,165 ！下面都是挖去中间的面EDELE,181,195EDELE,211,225EDELE,241,255NDELE,187,201NDELE,218,232NDELE,249,263FINISH！退出预处理/SOLU ！求解ANTYPE,STATICOUTPR,BASIC,ALLD,1,ALL,0 ！右端面的约束D,32,ALL,0D,63,ALL,0D,94,ALL,0D,125,ALL,0D,156,ALL,0D,280,ALL,0D,311,ALL,0D,342,ALL,0D,373,ALL,0D,404,ALL,0D,435,ALL,0D,31,UY,0 ！右下角的节点31约束SFE,406,3,PRES,,6000,6000！均布荷载的加载SFE,407,3,PRES,,6000,6000SFE,408,3,PRES,,6000,6000SFE,409,3,PRES,,6000,6000SFE,410,3,PRES,,6000,6000SFE,411,3,PRES,,6000,6000SFE,412,3,PRES,,6000,6000SFE,413,3,PRES,,6000,6000SFE,414,3,PRES,,6000,6000SFE,415,3,PRES,,6000,6000SFE,416,3,PRES,,6000,6000SFE,417,3,PRES,,6000,6000SFE,418,3,PRES,,6000,6000SFE,419,3,PRES,,6000,6000SFE,420,3,PRES,,6000,6000F,248,FX,5000！集中力的加载SOLVE ！求解FINISH/POST1 ！进入后处理PRDISP ！得出各个节点的位移PLDISP,1！受理前后的变形图的比较PLNSOL,U,X ！x方向的变形图PLNSOL,U,Y ！Y方向的变形图PLESOL,S,EQV！内力图FINISH注：黑体字为注解。
基于ANSYS的四轴飞行器机架振动分析

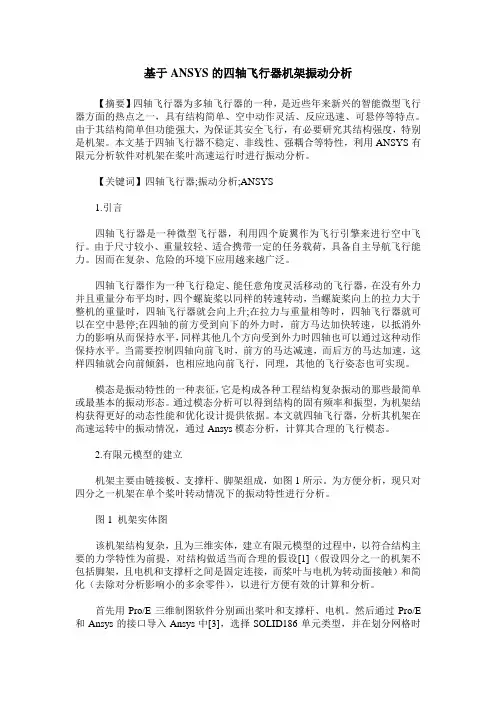

基于ANSYS的四轴飞行器机架振动分析【摘要】四轴飞行器为多轴飞行器的一种，是近些年来新兴的智能微型飞行器方面的热点之一，具有结构简单、空中动作灵活、反应迅速、可悬停等特点。
由于其结构简单但功能强大，为保证其安全飞行，有必要研究其结构强度，特别是机架。
本文基于四轴飞行器不稳定、非线性、强耦合等特性，利用ANSYS有限元分析软件对机架在桨叶高速运行时进行振动分析。
【关键词】四轴飞行器;振动分析;ANSYS1.引言四轴飞行器是一种微型飞行器，利用四个旋翼作为飞行引擎来进行空中飞行。
由于尺寸较小、重量较轻、适合携带一定的任务载荷，具备自主导航飞行能力。
因而在复杂、危险的环境下应用越来越广泛。
四轴飞行器作为一种飞行稳定、能任意角度灵活移动的飞行器，在没有外力并且重量分布平均时，四个螺旋桨以同样的转速转动，当螺旋桨向上的拉力大于整机的重量时，四轴飞行器就会向上升;在拉力与重量相等时，四轴飞行器就可以在空中悬停;在四轴的前方受到向下的外力时，前方马达加快转速，以抵消外力的影响从而保持水平，同样其他几个方向受到外力时四轴也可以通过这种动作保持水平。
当需要控制四轴向前飞时，前方的马达减速，而后方的马达加速，这样四轴就会向前倾斜，也相应地向前飞行，同理，其他的飞行姿态也可实现。
模态是振动特性的一种表征，它是构成各种工程结构复杂振动的那些最简单或最基本的振动形态。
通过模态分析可以得到结构的固有频率和振型，为机架结构获得更好的动态性能和优化设计提供依据。
本文就四轴飞行器，分析其机架在高速运转中的振动情况，通过Ansys模态分析，计算其合理的飞行模态。
2.有限元模型的建立机架主要由链接板、支撑杆、脚架组成，如图1所示。
为方便分析，现只对四分之一机架在单个桨叶转动情况下的振动特性进行分析。
图1 机架实体图该机架结构复杂，且为三维实体，建立有限元模型的过程中，以符合结构主要的力学特性为前提，对结构做适当而合理的假设[1]（假设四分之一的机架不包括脚架，且电机和支撑杆之间是固定连接，而桨叶与电机为转动面接触）和简化（去除对分析影响小的多余零件），以进行方便有效的计算和分析。
机翼模型的振动模态分析剖析
机设1305 彭鹏程1310140521一个简化的飞机机翼模型如图所示，该机翼沿延翼方向为等厚度。
有关的几何尺寸见下图，机翼材料的常数为：弹性模量E=0.26GPa，泊松比m=0.3，密度r = 886 kg/m。
对该结构进行振动模态的分析。
（a）飞机机翼模型（b）翼形的几何坐标点振动模态分析计算模型示意图解答这里体单元SOLID45进行建模，并计算机翼模型的振动模态。
建模的要点：⑴ 首先根据机翼横截面的关键点，采用连接直线以及样条函数＜ BSPLIN ＞进行连接以形成一个由封闭线围成的面；⑵ 在生成的面上采用自由网格划分生成面单元（PLANE42）；⑶ 设置体单元SOLID45，采用vEXTOPTx VEXT＞进行Z方向的多段扩展；⑷ 设置模态分析＜ ANTYPE,2＞，采用Lanczos方法进行求解＜MODOPT,LANB ＞；⑸在后处理中，通过＜SET＞调出相关阶次的模态；⑹显示变形后的结构图并进行动态演示＜PLDI＞vANMODE＞。
给出的基于图形界面的交互式操作（step by step过程如下。
⑴ 进入ANSYS（设定工作目录和工作文件）程序—ANSYS — ANSYS Interactive —Working directory （设置工作目录）—Initial jobname（设置工作文件名）：Modal—Run（2）设置计算类型ANSYS Main Menu : Preferences••—Structural —OK（3）选择单元类型ANSYS Main Menu : Preprocessor —Element Type —Add/Edit/Delete —Add …—Structural solid: Quad 4node 42 —Apply —solid —Brick 8node 45 —OK —Close （4）定义材料参数ANSYS Main Menu : Preprocessor —Material Props —Material Models —Structural —Linear —Elastic —Isotropic: EX:0.26E9 （弹性模量）,PRXY:0.3 （泊松比）—OK —Density:886 —OK —Material —Exit（5）生成几何模型ANSYS Main Menu : Preprocessor —Modeling —Create —Keypoints —In Active CS —X,Y,Z location:0,0,0 —Apply —X,Y,Z location:0.05,0,0 —Apply —X,Y,Z location:0.0575,0.005,0 —Apply —X,Y,Z location:0.0475,0.0125,0 —Apply —X,Y,Zlocation:0.025,0.00625,0 —OKANSYS Main Menu : Preprocessor —Modeling —Create —Lines —Lines —Straight Line —依次选择关键点1, 2, 5, 1 —OKANSYS Main Menu : Preprocessor—Modeling —Create —Lines —Splines —With Options —Spline thru KPs —依次选择关键点2, 3, 4, 5 —OK —输入以下数据：XV1:-0.025,YV1:0,ZV1:0 —输入以下数据：XV6:-0.025, YV6:-0.00625, ZV6:0 —OKANSYS Main Menu : Preprocessor —Modeling —Create —Areas —Arbitrary —By Lines —选择所有 3 条线—OK⑹网格划分ANSYS Main Menu : Preprocessor —Meshing —Mesh Tool —global —Set —Element edge length:0.00625—OK —Mesh —Pick All —Close —Close（点击关闭Mesh Tool工具栏）ANSYS Main Menu : Preprocessor —Modeling —Operate —Extrude —Elem Ext Opts —Element type number:2 SOLID45 —The No. of elementdivisions:10 —OKANSYS Main Menu: Preprocessor — Modeling — Operate — Extrude —Areas —By XYZ Offset —Pick All —Offsets for extrusion in the Z direction:0,0,0.25 —OK —Close(7)模型施加载荷ANSYS Utility Menu : Select —Entities —Elements —By Attributes —Elem type num —The element type number心Unselect —Apply(8)模型施加约束ANSYS Utility Menu : Select —Entities —Nodes —By Location —Z coordinates—T he Z coordinate location:—From Full —ApplyANSYS Mai n Me nu —Preprocessor —Loads —Define Loads —Apply —Structural —Displacement —On Nodes —Pick All —All DOF —OK —By Num/Pick —Select All —点击Cancel(关闭窗口)(9)分析计算ANSYS Main Menu : Solution —Analysis Type —New Analysis —Modal —OK ANSYS Main Menu : Solution —Analysis Type —Analysis Options —点击Block Lanczos —No. of modes to extract: 5—No. of modes to expand: 5—OK —OK ANSYS Main Menu: Solution —Solve —Current LS —File —Close —OK —Yes —Yes —Close(Solution is done!)(10)结果显示ANSYS Main Menu : General Postproc —Results Summary —Close(各阶模态的频率见下表)。
基于Ansys技术的直线振动电机模态分析
（ 电磁力 和 弹簧 力 配合 ） 生往 复 直 线 运 动 的 驱 动 或 产 机构 ，同传统 旋 转 电机 相 比 ， 由于 没 有 从 旋 转 运 动 到直线 运 动 的 转换 机 构 ，具 有 结 构 简 单 、体 积 小 等 优 点 ，被 广 泛 应 用 于 小 型 空 气 压 缩 机 、 电磁 阀 、搅 拌 机等 电磁 机 构 中 ［ ３。Ｌ Ａ 一 般 的 运 动 模 型 是 使 １］ Ｏ －
速度 响应 向量 、速 度 响 应 向量 、位 移 响 应 向 量 和 激 励力 向量 。模 态 分 析 时 ，要 求 解 的是 固 有 频 率 和振
１ 电 机 结 构
本 文研 究 的 Ｌ Ａ结 构如 图 １ 示 ，其 中振 子 由 Ｏ 所 铁芯 和永 磁铁 组 成 ，振 子 与 安 放 在 其 上 方 的 弹 簧 形
中 图 分 类 号 ：Ｔ Ｍ 文 献 标 志 码 ：Ａ 文 章 编 号 ：１０ —８ ８ ２ １ ）４０ ２ —３ ０ １６４ （０ １０ —０ ９ ０
Ｍｏ ａ ａｙｉ ｏ ｉｅ ｒＯｓｉａｏ ｙＭｏｏ ＬＯＡ）Ｂａｅ ｎ Ａｎｙ ｄｌ Ａｎ ｌｓ ｆＬ ｎ ａ ｃｌ ｔｒ ｔｒ（ ｓ ｌ ｓｄ ｏ ｓ ｓ
ＺＨＡＩＷ ｅ ｂ ｎｏ
（ ｉｎｉ ａ ｕ ｇ Ｅｌ ｔ — Ｍｅｈ ｎｃ ｏ Ｔａｊｎ Ｓ ｍｓ ｎ ｅ ｒ ｃｏ ｃ ａ ｉ Ｃ ．，Ｌ ｄ，Ｔａ ｊｎ３ ０ １ Ｃ ｉａ） ｓ ｔ ｉｎｉ ０ ２ ０， ｈｎ
ANSYS——飞机机翼模态分析(12.0)详细操作
飞机机翼模态分析实例飞机机翼模态分析实例问题描述 :该实例对一个飞机模型的机翼进行模态分析，以确定机翼的模态频率和振型。
机翼沿长度方向轮廓一致，横截面由直线和样条曲线定义（如图9所示）。
机翼的一端固定在机体上，另一端为自由端。
机翼由低密度聚乙烯制成，相关参数如下：EX=3.8E3 PRXY=0.3 DENS=1.033e-3 slugs/in3图9模型飞机机翼简图GUI方式分析过程第1 步：指定分析标题并设置分析范畴1.选取菜单途径Utility Menu>File>Change Title2.输入文字“Modal analysis of a model airplane wing”，然后单击OK。
3.选取菜单途径Main Menu>Preference4.单击Structure选项使之为ON，单击OK。
第2 步：定义单元类型1.选取菜单途径:Main Menu>Preprocessor>Element Type>Add/Edit/Delete。
2.Element Types对话框将出现。
3.单击Add。
Library of Element Types对话框将出现。
4.在左边的滚动框中单击“Structural Solid”。
5.在右边的滚动框中单击“Quad 4node 42”。
6.单击Apply。
7.在右边的滚动框中单击“Brick 8node 45”。
8.单击OK。
9.单击Element Types对话框中的Close按钮。
第3 步：指定材料性能1.选取菜单途径Main Menu>Preprocessor>Material Props>-Constant-Isot ropic。
Isotropic Material Properties对话框将出现。
2.在OK上单击以指定材料号为1。
第二个对话框将出现。
3.输入EX为3800。
4.输入DENS为1.033e-3。
第二章 有限元分析软件ANSYS-飞机机翼的模态分析
刘玲 机械工程学院
第二章 有限元分析软件ANSYS
第二章 有限元分析软件ANSYS
§2.1 ANSYS软件介绍
§2.2 ANSYS程序的结构
§2.3 ANSYS图形用户界面 §2.4 ANSYS分析基本步骤
§2.5 ANSYS实例分析
§2.5 ANSYS实例分析
§2.5.1 六方孔螺钉头用扳手的静力分析 §2.5.2 飞机机翼的模态分析
ANSYS提供了强大的动力分析工具，可以很方便地进行各类动力分析
问题：模态分析、谐响应分析、瞬态动力分析和谱分析。
一、动力分析简介
动力学分析根据载荷形式的不同和所有求解的内容的不同我们可 以将其分为：
模态分析
谐响应分析
瞬态动力分析
谱分析
二、动力学分析分类_模态分析
模态分析在动力学分析过程中是必不可少的一个步骤。
§2.5.2 飞机机翼的模态分析
一、问题描述
二、建立模型
三、定义边界条件并求解
四、查看结果
五、命令流输入
一、问题描述
对一个飞机机翼进行模态分析。机翼沿长度方向的轮廓是一致的，横 截面由直线的样条曲线定义。机翼的一端固定在机体上，另一端悬空。要
求分析得到机翼的模态自由度。有关的几何尺寸见图1，机翼材料的常数为：
在谐响应分析、瞬态动力分析动分析过程中均要求先进行 模态分析才能进行其他步骤。
模态分析的定义
模态提取方法
二、动力学分析分类_模态分析
模态分析的定义
模态分析用于确定设计机构或机器部件的振动特性(固有频率和 振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中 的重要参数。同时，也可以作为其他动力学分析问题的起点，例如 瞬态动力学分析、谐响应分析和谱分析。其中模态分析也是进行谱 分析或模态叠加法谱响应分析或瞬态动力学分析所必需的前期分析 过程。 ANSYS的模态分析可以对有预应力的结构进行模态分析和循环 对称结构模态分析。前者有旋转的涡轮叶片等模态分析，后者则允 许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。 ANSYS中的模态分析是一个线性分析。任何非线性特性，如塑性和 接触(间隙)单元，即使定义了也将被忽略。
ansys有限元法解题实例
Ansys有限元课程设计问题一：飞机机翼振动模态分析机翼模型沿着长度方向具有不规则形状，而且其横截面是由直线和曲线构成（如图所示）。
机翼一端固定于机身上，另一端则自由悬挂。
机翼材料的常数为：弹性模量E=0.26GPa，泊松比m=0.3，密度r=886kg/m^3一、操作步骤：1.选取5个keypoint，A（0,0,0）为坐标原点，同时为翼型截面的尖点；2.B（2，0，0）为下表面轮廓截面直线上一点，同时是样条曲线BCDE的起点;3.D(1.9,0.45,0)为样曲线上一点；4.C(2.3，0.2,0)为样条曲线曲率最大点，样条曲线的顶点；5.E(1,0.25,0)与点A构成直线，斜率为0.25；6.通过点A、B做直线和点B、C、D、E作样条曲线就构成了截面的形状。
沿Z 方向拉伸，就得到机翼的实体模型；7.创建截面如图：机翼材料的常数为：弹性模量E=0.26GPa，泊松比m=0.3，密度r=886kg/m^3 8.定义网格密度并进行网格划分：选择面单元PLANE42和体单元SOLID45进行划分网格求解。
面网格选择单元尺寸为0.00625，体网格划分时按单元数目控制网格划分，选择单元数目为109.对模型施加约束，由于机翼一端固定在机身上所以在机翼截面的一端所有节点施加位移和旋转约束二、有限元处理结果及分析：机翼的各阶模态及相应的变形：一阶振动模态图：二阶振动模态图：三阶振动模态图：四阶振动模态图：五阶振动模态图：命令流：/FILNAM,MODAL/TITLE,Modal analysis of a modal airplane wing /PMETH,OFF,0KEYW,PR_STRUC,1/UIS,MSGPOP,3/PREP7ET,1,PLANE42ET,2,SOLID45MP,EX,1,380012MP,PRXY,1,0.3MP,DENS,1,1.033E-3K,1,K,2,2K,3,2.3,0.2K,4,1.9,0.45K,5,1,0.25/TRIAD,OFF/PNUM,KP,1LSTR,1,2LSTR,5,1BSPLIN,2,3,4,5,,,-1,0,,-1,-0.25,, AL,1,2,3ESIZE,0.25MSHKEY,0MSHAPE,0,2DAMESH,1SAVEESIZE,,10TYPE,2VEXT,1,,,0,0,10/SOLUANTYPE,MODAL MODOPT,SUBSP,5,,,,OFF EQSLV,SPARMXPAND,5,,,,0.001 LUMPM,0PSTRES,0ESEL,U,TYPE,,1NSEL,S,LOC,Z,0D,ALL,ALLALLSEL,ALLSOLVE/POST1SET,LISTSET,FIRSTPLDI,,ANMODE,10,0.5,,0FINISH13/EXIT,ALL问题二：内六角扳手静力分析内六角扳手在日常生产生活当中运用广泛，先受1000N的力产生的扭矩作用，然后在加上200N力的弯曲，分析算出在这两种外载作用下扳手的应力分布。
(完整版)ANSYS模态分析实例和详细过程
均匀直杆的子空间法模态分析1.模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。
同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。
ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。
前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。
ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。
ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。
2.模态分析操作过程一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。
(1).建模模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。
(2).施加载荷和求解包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。
指定分析类型，Main Menu- Solution-Analysis Type-New Analysis,选择Modal。
指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.定义主自由度，仅缩减法使用。
基于ANSYS的机翼振动模态分析
机翼模型的振动模态分析摘要：本文在ANSYS13.0平台上，采用有限元方法对机翼模态进行了建模和数值分析，为机翼翼型的设计和改进提供基础数据。
1.引言高空长航时飞机近年来得到了世界的普遍重视。
由于其对长航时性能的要求，这种飞机的机翼往往采用非常大的展弦比，且要求结构重量非常低。
大展弦比和低重量的要求，往往使得这类结构受载时产生一系列气动弹性问题，这些问题构成飞行器设计和其它结构设计中的不利因素，解决气动弹性问题历来为飞机设计中的关键技术。
颤振的发生与机翼结构的振动特性密切相关。
通过对机翼模态的分析，可以获得机翼翼型在各阶频率下的模态，得出振动频率与应变之间的关系，从而可以改进设计，避免或减小机翼在使用过程中因为振动引起的变形。
同时，通过实践和实际应用，可以掌握有限元分析的方法和步骤，熟悉ANSYS有限元分析软件的建模和网格划分技巧和约束条件的确定，为以后进一步的学习和应用打下基础。
2.计算模型一个简化的飞机机翼模型如图1所示，机翼的一端固定在机体上，另一端为悬空自由端，该机翼沿延翼方向为等厚度，有关的几何尺寸见图1。
图1.机翼模型简图在分析过程采用直线段和样条曲线简化描述机翼的横截面形状，选取5个keypoint，A（0,0,0）为坐标原点，同时为翼型截面的尖点;B（0.05，0，0）为下表面轮廓截面直线上一点，同时是样条曲线BCDE的起点;D(0.0475,0.0125,0)为样曲线上一点。
C(0.0575，0.005,0)为样条曲线曲率最大点，样条曲线的顶点；点E(0.025,0.00625,0)与点A构成直线，斜率为0.25。
通过点A、B做直线和点B、C、D、E作样条曲线就构成了截面的形状，如图2。
沿Z方向拉伸，就得到机翼的实体模型，如图1。
图2.机翼截面模型机翼材料的常数为：弹性模量E =0.26GPa，泊松比μ =0.3，密度。
该问题属于动力学中的模态分析问题。
在计算结构固有动力特性时，我们仅仅是计算少数低阶模态，因此可以选择较少的网格，以提高计算的效率同时不影响计算的准确性。
ANSYS实例分析-飞机机翼分解
ANSYS实例分析——模型飞机机翼模态分析一，问题讲述。
如图所示为一模型飞机机翼，其长度方向横截面形状一致，机翼的一端固定在机体上，另一端为悬空自由端，试对机翼进行模态分析并显示机翼的模态自由度。
是根据一下的参数求解。
机翼材料参数：弹性模量EX=7GPa；泊松比PRXY=0.26；密度DENS=1500kg/m3。
机翼几何参数：A(0，0)；B(2，0)；C(2.5，0.2)；D(1.8，0.45)；E （1.1，0.3）。
问题分析该问题属于动力学中的模态分析问题。
在分析过程分别用直线段和样条曲线描述机翼的横截面形状，选择PLANE42和SOLID45单元进行求解。
求解步骤：第1 步：指定分析标题并设置分析范畴1.选取菜单途径Utility Menu>File>Change Title2.输入文字“Modal analysis of a model airplane wing”，然后单击OK。
3.选取菜单途径Main Menu>Preferences.4.单击Structure选项使之为ON，单击OK。
主要为其命名的作用。
第2 步：定义单元类型1.选取菜单途径:MainMenu>Preprocessor>Element Type>Add/Edit/Delete。
2.Element Types对话框将出现。
3.单击Add。
Library ofElement Types对话框将出现。
4.在左边的滚动框中单击“Structural Solid”。
5.在右边的滚动框中单击“Quad 4node 42”。
6.单击Apply。
7.在右边的滚动框中单击“Brick 8node 45”。
8.单击OK。
9.单击Element Types对话框中的Close按钮。
第3 步：指定材料性能1.选取菜单途径Main Menu>Preprocessor>MaterialProps>-Constant-Isot ropic。
基于ANSYS Workbench某机载电子设备随机振动响应分析
基于ANSYS Workbench某机载电子设备随机振动响应分析作者：巫发茂蒋龙王健朱维兵来源：《现代电子技术》2016年第10期摘要：机载电子设备是飞机武器系统的重要组成部分，随机振动是使其结构失效的主要因素。
为了提高机载电子设备的可靠性，基于ANSYS Workbench软件平台对某机载电子设备进行模态分析和随机振动的加速度PSD模拟分析，获得了应力分布云图和加速度功率谱密度响应曲线，并在此基础上通过随机振动环境试验对仿真分析结果进行验证。
结果表明，有限元仿真计算结果与试验结果比较吻合，说明建模与仿真的合理性，并可为下一步的结构优化与新设计提供参考。
关键词：机载电子设备；模态分析；随机振动分析；飞机武器系统中图分类号： TN401⁃34； TP391.9 文献标识码： A 文章编号： 1004⁃373X（2016）10⁃0096⁃04Analysis on ANSYS Workbench based random vibration response of a certain airborne electronic equipmentWU Famao， JIANG Long， WANG Jian， ZHU Weibing（School of Mechanical Engineering， Xihua University， Chengdu 610039， China）Abstract： Airborne electronic equipment is an important component of the airborne weapon system， and the random vibration is a main factor of its structural failure. In order to improve the reliability of the airborne electronic equipment， the modal analysis for a certain airborne electronic equipment and acceleration PSD （power spectral density） simulation analysis for the random vibration based on ANSYS Workbench software platform are conducted to acquire the stress distribution cloud picture and acceleration PSD response curve. And on this basis， the simulation analysis results were verified by means of the random vibration environment test. The verification results show that the finite element simulating calculation result is identical with the experimental result， which proves that the modeling and simulation are reasonable. It provides a reference for further structural optimization and new design.Keywords： airborne electronic equipment； modal analysis； random vibration analysis；airborne weapon system0 引言随着军用电子技术的发展，机载电子设备已经成为航空武器装备自动化、智能化、信息化的主要因素。
有限元方法与ANSYS应用 机械振动与模块分析
结束 返回
谐
x = A cos(ω t +j )
振 动
v
=
dx dt
=
Aω sin(ω t +j)
的
= vm sin(ω t +j )
速
度 及
a
=
d2x dt 2
=
vm cos(ω
t +j
+π2
)
加
= Aω 2cos(ω t +j )
速
度
= a m cos(ω t +j )
L g
θ
=0
ω=
L g
θ =θ max cos(ω t + j )
结束 返回
2.复摆 由转动定律：
o
转轴
h
M= Ja
M = mgh sinθ
~ mghθ
mghθ
=
J
dθ2 dt 2
θ c.
转 动
正方向 + mg
质心
dθ2 dt 2
+
mgh J
θ
=0
ω=
mgh J
结束 返回
[ 例1 ] 一弹簧振子 k = 8N/m, m= 2 kg, x0 =3 m, v0 =8 m/s
速度v 0
P x
A
M
<
注意：旋转矢量在第 4 象限
速度v 0
P
A
x
M
<
注意：旋转矢量在第 4 象限
速度v 0
P
A
x
M
<
注意：旋转矢量在第 4 象限
速度v 0
基于ANSYS的颤振频域分析方法
基于ANSYS的颤振频域分析方法颤振是一种常见的现象，指的是机械结构在特定工况下发生的自激振动。
颤振不仅会对结构的安全性和可靠性产生影响，还会对工作环境和生产造成一定的干扰。
因此，对于颤振问题的分析和解决具有重要意义。
颤振频域分析是一种常用的方法，用于预估和解决颤振问题。
ANSYS软件是一种广泛使用的有限元分析软件，具有强大的计算能力和灵活的模拟功能，可以应用于颤振频域分析。
首先，在进行颤振频域分析前，需要对结构进行有限元建模，并定义结构的材料性质、边界条件和加载条件。
然后，可以通过ANSYS软件进行模态分析，计算出机械结构的固有频率和模态形态。
这些模态振型是解决颤振问题的关键，可以用于判断结构在不同频率下的振动特性以及频域范围。
接下来，进行颤振频域分析时，可以利用ANSYS软件的谐波分析功能。
谐波分析是一种通过施加周期性加载来刺激结构，计算结构在不同频率下的响应的方法。
对于颤振问题，可以选择特定的频率范围进行谐波分析，以确定结构的共振点和振动模式。
在进行颤振频域分析时，还可以考虑结构的非线性特性。
结构的非线性特性可能会导致颤振问题的不稳定性，因此在频域分析中对非线性特性进行精确建模是十分重要的。
ANSYS软件提供了多种非线性材料模型和非线性接触建模方法，可以帮助工程师更准确地分析颤振问题。
最后，在进行颤振频域分析时，需要对结果进行评估和验证。
可以通过比较计算结果和实测结果，来验证颤振频域分析的准确性和可靠性。
如果计算结果和实测结果存在差异，就需要进一步优化结构设计或调整工况，以减小颤振问题的风险。
综上所述，基于ANSYS的颤振频域分析方法是一种常用的分析手段，可以帮助工程师预估和解决颤振问题。
通过建立合理的有限元模型，进行模态分析和谐波分析，考虑结构的非线性特性，并对结果进行评估和验证，可以更准确地了解和预防颤振问题的发生，从而提高机械结构的安全性和可靠性。
机翼模型的模态分析
教程6：机翼模型的模态分析问题阐述这是一个机翼的简单模态分析。
该机翼模型沿着长度方向具有不规则形状，而且其横截面是由直线和曲线构成（如图所示）。
机翼一端固定于机身上，另一端则自由悬挂。
问题研究的目的是计算机翼的固有频率和振型。
所给条件机翼的尺寸见上图所示，材料是低密度的聚乙烯，其杨氏模量为38×103 psi，泊松比为0.3，密度为1.033×10-3 slugs/in3。
近似与假设假设机翼与机身相连的一端所有自由度完全固定。
机翼材料特性为常数并是各向同性。
使用一个体模型来构造机翼横截面的2-D模型，创建一个合理的网格并将横截面拉伸成3-D的体模型，系统会自动对体模型进行网格划分。
为了以最少的时间来创建体模型，要简化翼面2-D模型的创建操作。
为了更好地模拟翼面的形状，需要建立更多的数据点。
此外，本例中所做的离散化是相当粗糙的，即单元网格太大，因此计算结果误差也非常大。
故该练习只作为一种方法练习，其计算精度不必考虑。
交互式的求解过程1． 建立几何模型1.1 创建给定位置的关键点1．Main Menu ：Preprocessor-Modeling-CreateKeypointIn Active CS 。
2．输入关键点号1。
3．分别输入0，0，0作为关键点1的坐标值。
4．按下Apply 按钮完成第一个点的创建。
5．输入关键点号2。
6．分别输入2，0，0作为关键点2的坐标值。
7．按下Apply 按钮完成第二个点的创建。
8．输入关键点号3。
39．输入2.3，0.2，0作为关键点3的坐标值。
10．按下Apply 按钮完成第三个点的创建。
11．输入关键点号4。
12．输入1.9，0.45，0作为关键点4的坐标值。
13．按下Apply 按钮完成第四个点的创建。
14．输入关键点号5。
15．分别输入1，0.25，0作为关键点5的坐标值。
16．按下OK 按钮完成所有点的创建。
1.2 创建关键点之间的直线和曲线1．Main Menu ：PreprocessorModeling-Create4 3 2Lines-LinesStraight Line2．依次选择关键点1，2，5，1（点1在原点处）。
在Ansys中结构振动模态振型出图
在Ansys中结构振动模态振型出图
在Ansys 中结构振动模态振型出图
——————在摸索中前进
⼀般情况下，在ansys 模态分析中，对计算结果进⾏分析时，需要导出结构振动的模态云图，见Figure 1所⽰。
Figure 1 Wing 445.6 first torsion mode
观察上⾯的云图，发现模型的整体颜⾊偏暗，不太美观。
通过下⾯的操作(选⽤contours WIN32C)可以使云图颜⾊变得更加鲜明，见所⽰。
Figure 2 Revised mode contours for wing 445.6
如此，振型的云图就漂亮多了。
但是，我们读博⼠的都清楚，很多外⽂⽂献中，很少出
⾼，我想有很多⼈也想采⽤这种⽅法。
其实，在ansys 中也是可以导出这样的结构振型图的。
具体操作分两个步骤：
MN MX
X
Z
1，将云图⾊彩全部设置为⽩⾊，见下图
2，显⽰单元边界(选择Edge only/All)，见下图。
MN MX X Z。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机翼模型的振动模态分析
摘要：本文在ANSYS13.0平台上，采用有限元方法对机翼模态进行了建模和数值分析，为机翼翼型的设计和改进提供基础数据。
1.引言
高空长航时飞机近年来得到了世界的普遍重视。
由于其对长航时性能的要求，这种飞机的机翼往往采用非常大的展弦比，且要求结构重量非常低。
大展弦比和低重量的要求，往往使得这类结构受载时产生一系列气动弹性问题，这些问题构成飞行器设计和其它结构设计中的不利因素，解决气动弹性问题历来为飞机设计中的关键技术。
颤振的发生与机翼结构的振动特性密切相关。
通过对机翼模态的分析，可以获得机翼翼型在各阶频率下的模态，得出振动频率与应变之间的关系，从而可以改进设计，避免或减小机翼在使用过程中因为振动引起的变形。
同时，通过实践和实际应用，可以掌握有限元分析的方法和步骤，熟悉ANSYS有限元分析软件的建模和网格划分技巧和约束条件的确定，为以后进一步的学习和应用打下基础。
2.计算模型
一个简化的飞机机翼模型如图1所示，机翼的一端固定在机体上，另一端为悬空自由端，该机翼沿延翼方向为等厚度，有关的几何尺寸见图1。
图1.机翼模型简图
在分析过程采用直线段和样条曲线简化描述机翼的横截面形状，选取5个keypoint，A（0,0,0）为坐标原点，同时为翼型截面的尖点;B（0.05，0，0）为下表面轮廓截面直线上一点，同时是样条曲线BCDE的起点;D(0.0475,0.0125,0)为样曲线上一点。
C(0.0575，
0.005,0)为样条曲线曲率最大点，样条曲线的顶点；点E(0.025,0.00625,0)与点A构成直线，
斜率为0.25。
通过点A、B做直线和点B、C、D、E作样条曲线就构成了截面的形状，如图2。
沿Z方向拉伸，就得到机翼的实体模型，如图1。
图2.机翼截面模型
机翼材料的常数为：弹性模量E =0.26GPa，泊松比μ =0.3，密度。
该问题属于动力学中的模态分析问题。
在计算结构固有动力特性时，我们仅仅是计算少数低阶模态，因此可以选择较少的网格，以提高计算的效率同时不影响计算的准确性。
同时,计算固有特性时网格划分趋于采用较均匀的钢格形式。
这是因为固有频率和振型主要取决于结构质量分布和刚度分布，不存在类似应力集中的现象，采用均匀网格可使结构刚度矩阵和质量矩阵的元素不致相差太大，可减小数值计算误差。
考虑到映射网格划分方式对模型的要求比较高，建模时就必须将模型建成具有规则的体和面组成的模型。
相反，自由网格对模型的要求不高，划分简单省时省力。
选择面单元PLANE42和体单元SOLID45进行划分网格求解。
面网格选择单元尺寸为0.00625，体网格划分时按单元数目控制网格划分，选择单元数目为10。
网格划分结果如图3.图4.
图3.机翼截面有限元网格划分
图4.机翼有限元网格划分
对模型施加约束，由于机翼一端固定在机身上所以在机翼截面的一端所有节点施加位移和旋转约束，如图5.
图5.对机翼模型施加约束
3.有限元处理结果及分析
机翼的各阶模态及相应的变形如表1及图6.1.-6.5.
表1 机翼模态的各阶频率
阶次（SET） 1 2 3 4 5 频率Hz 14.257 61.447 89.866 138.19 256.76
图6.1.一阶振动模态图6.2.二阶振动模态
图6.3.三阶振动模态
图6.4.四阶振动模态
图6.5.五阶振动模态
从图中我们可以看出在一阶（14.257 Hz）和二阶（61.447 Hz）振动模态下，机翼主要发生弯曲变形，并且离翼根越远变形量越大。
在三阶（89.866 Hz）振动模态下，机翼发生了弯曲变形和轻微的扭转变形，弯曲变形大，机翼的外形发生明显改变。
在四阶（138.19Hz）振动模态下，机翼主要发生扭转变形，变形程度近似与机翼的厚度成反比，在截面A点处发生最大的变形，变形对机翼的外形影响轻微。
在5阶（256.76 Hz）振动模态下，机翼发生了严重变形，机翼变形复杂，弯曲为主，含有多种变形；中间弦线两侧发生方向相反的弯曲
变形，外形变形严重。
机翼的弯曲主要施加到机翼的梁和长桁上，而扭转变形主要施加到机翼的翼肋和蒙皮上，对一阶和二阶振动，机翼可以加强梁和长桁的强度，避免发生过大的弯曲变形，对于四阶的振动，机翼需加强翼肋或采用整体壁板，避免因扭转变形导致机翼外形的改变。
三阶和五阶振动下机翼变形严重，种类复杂。
如飞行中气动弹性频率与之接近则需要改进飞机机翼的设计，避开发生此种变形的振动区域。
4.结论
不同的振动频率下，机翼的模态不同，变形的种类不同，变形大小不同。
实际设计翼型时需要考虑飞行环境中气动弹性的频率，避免机翼发生过大的变形影响飞行安全。
对于本文中的翼型，应避免三阶和五阶振动下飞行环境，如果气动弹性频率在此范围内就需要更改翼型的设计，并进行分析。
5.参考文献
[1]杜平安. 结构有限元分析建模方法. 北京. 机械工业出版社. 1998
[2]曾攀. 有限元分析基础教程. 北京. 清华大学.2008
[3]张洪才何波. 有限元分析-ANSYS13.0从入门到实战. 北京. 机械工业出版社.2011.9。
