DBC超载限制器 A说明书V
起重超载限制器说明书
QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量体系认证。
二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)- 1 -9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP6511．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。
图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。
艾特顿过载保护设备用户说明书
Eaton 278467Eaton Moeller® series ZB Overload relay, ZB150, Ir= 25 - 35 A, 1 N/O, 1 N/C, Separate mounting, IP00General specificationsEaton Moeller® series ZB Thermal overload relay278467134 mm121 mm 118 mm 1.394 kgUL 60947-4-1 CSA File No.: 012528 CSA-C22.2 No. 60947-4-1-14 IEC/EN 60947 UL File No.: E29184 CECSA Class No.: 3211-03 VDE 0660 IEC/EN 60947-4-1 ULUL Category Control No.: NKCR CSAZB150-35/KKProduct NameCatalog Number Product Length/Depth Product Height Product Width Product Weight Certifications Model CodeReset pushbutton manual/autoPhase-failure sensitivity (according to IEC/EN 60947, VDE 0660 Part 102) Test/off button Trip-free release-25 °C55 °C-25 °C40 °C CLASS 10 A Damp heat, constant, to IEC 60068-2-78 Damp heat, cyclic, to IEC 60068-2-30IP00ZB150Separate mounting Direct attachment25 A35 AIII3Finger and back-of-hand proof, Protection against direct contact when actuated from front (EN 50274)FeaturesAmbient operating temperature - min Ambient operating temperature - max Ambient operating temperature (enclosed) - min Ambient operating temperature (enclosed) - max Class Climatic proofingDegree of protection Frame size Mounting method Overload release current setting - min Overload release current setting - max Overvoltage category Pollution degree Product category ProtectionAccessoriesOverload relay ZB up to 150 A6000 V AC4000 V (auxiliary and control circuits)10 g, Mechanical, Sinusoidal, Shock duration 10 ms Branch circuits, (UL/CSA)Continuous≤ 0.25 %/K, residual error for T > 40°1 x (0.75 - 2.5) mm², Control circuit cables1 x (4 - 70) mm², Main cables2 x (4 - 70) mm², Main cables2 x (0.75 - 2.5) mm², Control circuit cables1 x (4 - 16) mm², Main cables2 x (4 - 16) mm², Main cables2 x (0.75 - 4) mm², Control circuit cables1 x (0.75 - 4) mm², Control circuit cables3/0, Main cables2 x (18 - 14), Control circuit cables1 x (16 - 70) mm², Main cables2 x (16 - 70) mm², Main cables24 mm8 mmM10, Terminal screw, Main cables5 mm AF, Hexagon socket-head spanner, Terminal screw, Main cablesM3.5, Terminal screw, Control circuit cables1 x 6 mm, Terminal screw, Control circuit cables, Standard screwdriver2, Terminal screw, Control circuit cables, Pozidriv screwdriver1.2 Nm, Screw terminals, Control circuit cables10 Nm, Screw terminals, Main cables6 A 5 kA, SCCR (UL/CSA)60 A Class J, max. Fuse, SCCR (UL/CSA)Rated impulse withstand voltage (Uimp)Shock resistanceSuitable forTemperature compensation Terminal capacity (flexible with ferrule)Terminal capacity (solid)Terminal capacity (solid/stranded AWG) Terminal capacity (stranded)Stripping length (main cable)Stripping length (control circuit cable) Screw sizeScrewdriver sizeTightening torqueConventional thermal current ith of auxiliary contacts (1-pole, open)Rated operational current (Ie) at AC-15, 120 V Short-circuit current rating (basic rating) Short-circuit protection rating1.5 A1.5 A0.9 A0.4 A0.2 A0.9 A0.75 A1000 V440 V, Between auxiliary contacts and main contacts, According to EN 61140240 V AC, Between auxiliary contacts, According to EN 61140 440 V AC, Between main circuits, According to EN 61140B600 at opposite polarity, AC operated (UL/CSA)R300, DC operated (UL/CSA)B300 at opposite polarity, AC operated (UL/CSA)600 VAC 100 A gG/gL, Fuse, Type “2” coordination125 A gG/gL, Fuse, Type “1” coordinationMax. 6 A gG/gL, fuse, Without welding, Auxiliary and control circuits111121 W0 W7 W35 A0 WMeets the product standard's requirements.Meets the product standard's requirements.Meets the product standard's requirements.Meets the product standard's requirements.Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V Rated operational current (Ie) at DC-13, 110 VRated operational current (Ie) at DC-13, 220 V, 230 V Rated operational current (Ie) at DC-13, 24 VRated operational current (Ie) at DC-13, 60 VRated operational voltage (Ue) - maxSafe isolationSwitching capacity (auxiliary contacts, pilot duty) Voltage rating - max Number of auxiliary contacts (change-over contacts)Number of auxiliary contacts (normally closed contacts) Number of auxiliary contacts (normally open contacts) Number of contacts (normally closed contacts)Number of contacts (normally open contacts)Equipment heat dissipation, current-dependent PvidHeat dissipation capacity PdissHeat dissipation per pole, current-dependent PvidRated operational current for specified heat dissipation (In) Static heat dissipation, non-current-dependent Pvs10.2.2 Corrosion resistance10.2.3.1 Verification of thermal stability of enclosures10.2.3.2 Verification of resistance of insulating materials to normal heat10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effectsMeets the product standard's requirements.Does not apply, since the entire switchgear needs to be evaluated.Does not apply, since the entire switchgear needs to be evaluated.Meets the product standard's requirements.Does not apply, since the entire switchgear needs to be evaluated.Meets the product standard's requirements.Does not apply, since the entire switchgear needs to be evaluated.Does not apply, since the entire switchgear needs to be evaluated.Is the panel builder's responsibility.Is the panel builder's responsibility.Is the panel builder's responsibility.Is the panel builder's responsibility.Is the panel builder's responsibility.The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.Is the panel builder's responsibility. The specifications for the switchgear must be observed.eaton-tripping-zb-overload-relay-characteristic-curve.epsDA-DC-00004845.pdfDA-DC-00004855.pdfDA-CE-ETN.ZB150-35_KKIL03407006ZDA-CD-zb150_kkDA-CS-zb150_kkeaton-tripping-devices-overload-relay-zb-overload-relay-dimensions-007.epseaton-tripping-devices-overload-relay-zb-overload-relay-3d-drawing-005.eps10.2.4 Resistance to ultra-violet (UV) radiation10.2.5 Lifting10.2.6 Mechanical impact10.2.7 Inscriptions10.3 Degree of protection of assemblies10.4 Clearances and creepage distances10.5 Protection against electric shock10.6 Incorporation of switching devices and components 10.7 Internal electrical circuits and connections10.8 Connections for external conductors10.9.2 Power-frequency electric strength10.9.3 Impulse withstand voltage10.9.4 Testing of enclosures made of insulating material 10.10 Temperature rise10.11 Short-circuit rating10.12 Electromagnetic compatibility Characteristic curve Declarations of conformity eCAD model Installeringsinstruksjoner mCAD modelTegningerEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. Med enerett. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaIs the panel builder's responsibility. The specifications for the switchgear must be observed.The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.10.13 Mechanical function。
太重超载限制器说明书(YCTA-50t)8953太重1
号起重机械超载限制器使用说明书Operating Instruction北京首昌衡器有限公司B E I J I N G S H O UC H A N G S C A LE C O.，LT D超载限制器使用说明书目录一、系统概述2二、主要性能参数3三、工作原理4四、安装调试5五、维护及保养6六、售后服务6七、注意事项6一、系统概述起重机械超载保护器,是根据国家标准GB12602-90《起重机械超载保护装置安全技术规范》的规定设计制造,专用于防止起重设备在超载状态下运行的一种安全保护装置。
该系统由称重传感器、接线盒、控制仪表部分组成,具有声光报警、数字显示起重重量、切断起重机械提升电路电源回路等功能。
该系统能在起重设备起吊、振动等各种复杂的情况下,直接显示被测荷重,提供准确报警信号。
超载时,开关电路工作,继电器动作,切断提升电路电源回路,实现超载自动保护。
具有安全、准确、可靠、通用性好等特点。
特点:➢在起重机械提升重物、振动等各种复杂的情况下,准确显示被提升物重量,提供准确有报警信号及断电信号、切断起重机械控制电路,实现起重机械超载自动保护➢重心补正功能:可满足限制器需要重心补正的要求➢编程由设定键盘完成,数字定标➢相同的灵敏度,便于互换二、主要性能参数1.系统精度:5%2.DBC-110仪表技术指标：2.1 产品规格✧型号: DBC-110✧显示: 6位荧光数字显示✧显示分度: 1、2、5✧报警指示: 红色指示灯、文字指示✧报警音响: 蜂鸣器2.2模拟输入✧输入范围: 0-23mV✧输入滤波: 3级有源滤波✧灵敏度: 最小分辨率0.4 μV /分度2.3 A/D特性✧转换方式: △-∑✧转换速率: 100次/秒✧显示速率: 10次/秒2.4 传感器供桥✧供桥电压:DC10V✧最大电流:150 mA2.5 精度和稳定性✧非线性:优于0.5%✧综合误差:小于0.5%✧长期漂移:对于固定增益和初始固定载荷每年在满量程的0.1之内✧零点漂移:满量程的±2%之内2.6 继电器输出✧输出路数:3路✧触点容量:250V 3A✧触点形式:干接点✧输出形式:常开、常闭可选2.7 工作条件✧工作电源:AC220V±10% 20VA✧工作温度:-10℃至+70℃✧工作湿度:45% 至85%RH(无凝露)✧储存温度: -20℃至+80℃✧3. 传感器的技术参数:三、工作原理当传感器受力后，提升的重量经传感器转换成模拟电信号，然后图一工作原理方框图经接线盒传至DBC-110仪表,经仪表完成模-数转换，数据处理，在仪表上显示出重量信号，同时另一路信号经仪表内部的微处理器与设定的基准值进行比较,产生满载报警、超载控制信号，从而切断起重设备的上升回路电源，实现超载限制功能。
汽车超载自动检测装置说明书_大学论文
目录第1章绪论 (1)第1.1节引言 (1)第1.2节电子称重技术的地位及作用 (2)第1.3节国内电子称重的现状 (2)第1.4节本课题研究的内容和意义 (3)第2章称重系统整体概述 (4)第3章硬件系统设计 (5)第3.1节传感器 (5)第3.2节传感器信号调理电路设计 (13)第3.3节 AD转换器电路 (16)第3.4节微处理器 (23)第3.5节显示器电路设计 (25)第3.6节汽车执行锁定电路 (29)第3.7节电源电路的设计 (31)第3.8节系统抗干扰设计 (32)第4章系统软件程序设计 (34)第4.1节主程序 (34)第4.2节数据采集程序 (35)第4.3节 A/D转换程序 (38)第4.4节数据处理程序 (39)第5章误差分析 (43)第5.1节称重传感器的误差 (43)第5.2节称重仪表和信号传输系统的误差 (43)第5.3节机械承重系统的误差 (44)第6章总结 (46)第6.1节工作总结 (46)第6.2节研究展望 (46)参考文献 (47)附录 (50)英文原文 (58)中文译文 (66)致谢 (74)第1章绪论目前公路运输业和商业贸易不断得到发展，重型运输车辆在公路运输中所占比例不断增加。
汽车超载超限运输和超重型车辆擅自在公路上行驶的情况越来越严重,直接影响了公路使用寿命和运输安全。
车辆超限超载运输造成交通事故增加,路面早期被破坏,导致补救和维修养护费用急剧增加。
目前治超主要采用经济手段,不能从根本上解决问题。
本文分析探讨采用技术手段在车辆上实现超限超载的检测和控制方法,制止违法超限超载运输。
【1】第1.1节引言随着我国国民经济的迅速发展，我国的交通事业也取得了巨大的进步，公路里程在不断的增加，但不容忽视的是越来越多的超限车辆对公路和桥梁造成了极大的破坏。
根据世界各国公路建设的经验，如果不尽快采取相应的手段，遏制这种情况的蔓延，将会导致公路和桥梁的使用寿命大大缩短，造成大量的投资浪费。
超载限制器ppt
超载限制器检验
图4 增幅法检侧原理示意图 1.起重特性曲线 2.保护曲线 起重特性曲线 保护曲线
故该力矩限制器综合误差合格。 故该力矩限制器综合误差合格。
超载限制器检验
(2) 增幅法 增幅法，是在选定的测试点上固定载荷，操纵起重机增加幅度， 增幅法，是在选定的测试点上固定载荷，操纵起重机增加幅度，使装置 动作的方法，检测步骤如下： 动作的方法，检测步骤如下： 并做出标记。 ①在地面上量出测试点幅度Li，并做出标记。 在地面上量出测试点幅度 量出L 并做出标记，每次变幅不得超过L ②确定极限幅度Lm =1.10Li，量出 m；并做出标记，每次变幅不得超过 m。 确定极限幅度 逐渐增大幅度，直至使装置动作。实测幅度L ③以略小于Li的幅度起吊 in，逐渐增大幅度，直至使装置动作。实测幅度 j， 以略小于 的幅度起吊Q Qin − K j Q jn 计算综合误差。检测原 在起重特性曲线上查出Q 计算综合误差。 在起重特性曲线上查出 jn，并按式 δ = × 100% K j Q jn 理如图4所示 所示。 理如图 所示。 3.额定起重能力试验 额定起重能力试验 对应每个测试点，以额定速度起升，下放额定载荷。全过程中， 对应每个测试点，以额定速度起升，下放额定载荷。全过程中，正常制 动三次。产品不应误动作。 动三次。产品不应误动作。 4.最大超载防护能力试验 最大超载防护能力试验 对应每个测试点，缓缓起吊 倍额定载荷， 对应每个测试点，缓缓起吊1.10倍额定载荷，动作应可靠。 倍额定载荷 动作应可靠。
超载限制器检验
例：有一臂架型起重机，采用电气型力矩限制器，现场检测时选定测试点 有一臂架型起重机，采用电气型力矩限制器， Q1的幅度 1=25m，对应测试点的额定起重量 m=1t，起吊后加载至 A = 的幅度L ，对应测试点的额定起重量Q ，起吊后加载至Q 1.08t时动作，实测 2=25.1m，再查该机起重特性曲线，Q2n = 0.99t， 时动作， 时动作 实测L ，再查该机起重特性曲线， ， 计算该起重机所用力矩限制器的综合误差。 计算该起重机所用力矩限制器的综合误差。 解：取K1=K2=1.05，则K2Q2n=1.04t；将各测试数据代入下式计算综合 ， ； 误差： 误差：
江苏常州武进超载

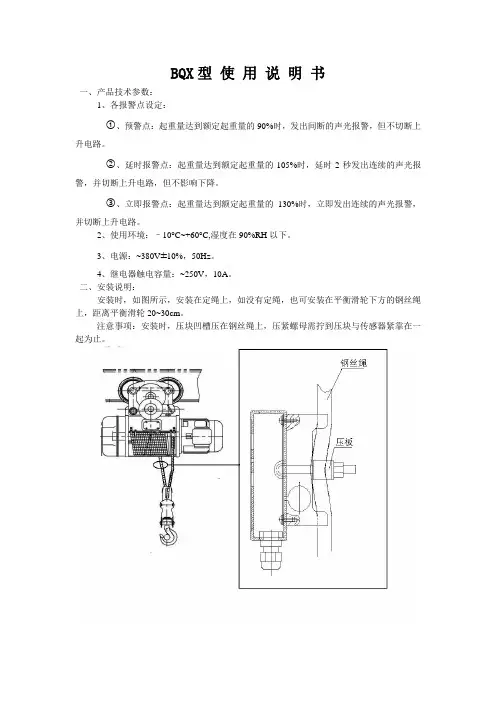

BQX型使用说明书一、产品技术参数：1、各报警点设定：①、预警点：起重量达到额定起重量的90%时，发出间断的声光报警，但不切断上升电路。
②、延时报警点：起重量达到额定起重量的105%时，延时2秒发出连续的声光报警，并切断上升电路，但不影响下降。
③、立即报警点：起重量达到额定起重量的130%时，立即发出连续的声光报警，并切断上升电路。
2、使用环境：–10°C~+60°C,湿度在90%RH以下。
3、电源：~380V±10%，50Hz。
4、继电器触电容量：~250V，10A。
二、安装说明：安装时，如图所示，安装在定绳上，如没有定绳，也可安装在平衡滑轮下方的钢丝绳上，距离平衡滑轮20~30cm。
注意事项：安装时，压块凹槽压在钢丝绳上，压紧螺母需拧到压块与传感器紧靠在一起为止。
三、接线说明：本产品有四根线，两根电源（红，黄），两根控制（蓝，绿）。
接线时电源接在控制箱内36V接线端子上，两根控制线串联在上升接触器的控制线圈回路中，如图所示。
四、调试说明：在超载限制器安装完成后需进行调试，第一步：清零，在空钩的状态下，按住仪表盒上的→0←键3秒，仪表上的数字归为零并连续闪烁3秒，即为清零成功。
第二步：设定报警点，先用起重机吊起一额定重物（注：必须吊离地面），然后按住仪表盒上的M键3秒，仪表上的数字显示额定重量，并连续闪烁3秒，即设定成功。
例：一台10t单梁起重机，正确安装相应的10t超载限制器后，在空钩时先按住“0”键3秒钟清零，然后把10t重物吊离地面（一定要离地），然后按“M”键3秒钟设满值，设置后其动作点载荷在10.5t±5%范围内。
常欣 TCQ-A 型起重量限制器 快速使用指南说明书
TCQ-A型起重量限制器使用说明书常州市常欣电子衡器有限公司常州常欣起重物联科技有限公司TCQ-A型起重量限制器快速使用指南一、概述这款TCQ-A型起重量限制器，是专门针对欧式葫芦的结构设计的新型产品，直接安装于葫芦电器控制箱内。
具备结构简单、体积小巧、互换性强、价格便宜和工作稳定等特点。
本产品是根据GB12602-2020《起重机械超载保护装置》的相关要求设计生产的，产品通过内部大量测试，结果显示本产品符合国标要求。
二、主要技术参数1、综合精度：额定起重量的±5%以内（根据GB12602-2020）；2、控制点：一组超载控制点输出，触点容量为AC250V/3A；3、电源电压：AC380V±10%，50/60Hz；4、环境温度：-20℃～60℃、≤95%RH；5、传感器出线：3米四线耐高温屏蔽电缆；6、传感器防护等级：IP65；7、传感器过载能力：额定起重量的1.5倍以内；8、系统线性度范围：额定起重量的1.2倍以内；9、自检功能：控制仪表具备上电自检和传感器断线、虚接和未接自检功能。
三、系统安装调试说明传感器接入端子仪表工作电源接入端子超载控制输出端子（一）、将传感器和控制仪表安装在规定位置后，用“一”字螺丝刀将传感器的出线按照（红→V+ 、黑→V- 、黄→IN+ 、蓝→IN-）和控制仪表传感器接入端子上的标志对应连接起来，另外传感器出线的屏蔽网接仪表安装螺丝上。
（二）、接入超载控制输出端子，超载控制点的J1和J2为超载的常闭点，J1和J3为超载的常开点。
（三）、接入仪表工作电源端子，务必正确接入仪表电源（AC380V）切勿接错。
（四）、上电后控制仪表会显示额定起重量2秒左右后进入正常称重显示界面，此时用户可以正常使用行车起吊重物，第一次起吊时如果发现起吊的重物和控制仪表上显示的结果相差较大，则需要对该控制仪表的零点和满值点进行重新标定（详见AA-2和AA-3部分的介绍）。
KQC-C(DL)超载限制器使用说明书
超载限制器KQC-C(DL)使用说明书Ⅵ2013年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章概述 (2)第二章技术参数 (2)第三章安装连接 (3)第四章键盘功能介绍 (4)第五章操作方法 (5)第六章操作简要(开机操作即可使用) (6)第七章标定及参数设置 (8)第八章参数设置菜单说明 (9)第九章常见故障及解决方法 (10)附表 1 KQC-C(DL)超载限制器装箱清单 (11)第一章概述KQC-C(DL)型超载限制器是在KQC-C超载限制器基础上改进，是一种吊篮专用的新型智能防重量过载保护器。
KQC-C(DL)通过设置仪表的参数，即可实时显示实际载荷，并对两个传感器实时单独检测，当任意一个传感器载荷达到其额定载荷的设定值时，发出声光报警信号，并可给出开关量输出。
KQC-C(DL)型超载限制器体积较小，带有安装卡槽，并可外接小型显示板或大屏幕。
KQC-C(DL)型超载限制器具有结构合理、安装方便、调试操作简单、工作可靠、精度高等一系列优点。
采用两个传感器，专用于吊篮。
带有标准卡槽，可安装于控制柜中。
第二章技术参数⏹工作电源：AC220V/50Hz；⏹综合误差：≤5%F.S.；⏹供桥电源：DC5V；⏹继电器输出触点容量：10A/250VAC；⏹输入信号范围：0mV--15mV；⏹最大净输入信号：≤15mV；⏹显示位数：4位；⏹大屏幕输出波特率600bps；⏹工作温度：-20℃-60℃；⏹仪表尺寸：115mm*90mm*72mm；⏹仪表重量：0.5kg⏹推荐预热时间：≥10min；第三章安装连接由于KQC-C(DL)型超载限制器采用了带有接线端子的工业机箱，因此安装极为简单。
在超载限制器的内部有6个接线端子，他们用来完成超载限制器的外部连接，如下表所示，具体接线如超载限制器上盖前后面贴提示说明所示。
接口编号连接备注1报警器正极报警器2报警器负极3220VAC火线220V电源4未用5220VAC零线6继电器常开端过载开关7继电器公共端8继电器常闭端9外接显示负极外接显示10外接显示信号11外接显示正极12传感器激励正13传感器信号正超载传感器114传感器信号负15传感器激励负16传感器激励正17传感器信号正超载传感器218传感器信号负19传感器激励负注：1、安装仪表时，请严格按照上盖前后面贴提示进行连接；2、强制开关在正常情况下禁止使用，如遇特殊情况，超载后仍需继续工作，可打开强制开关。
TLX超载保护装置调试说明书(091007)
TLX型超载保护装置调试说明一、载荷限制器由以下部分组成：（1）一台仪表：显示及控制单元；（2）一个压力传感器，输出信号为毫伏级电压，由仪表内部放大单元和模拟数字转换器转换成计算机能直接处理的数字信号。
以上部分由电缆连接到仪器上，安装于起重机相应位置，构成一个完整的系统，实现安全保护的功能。
二、仪表结构及说明该产品仪表由仪表主机和安装支架组成。
主机由轻触PVC键盘、机壳、主板三部分组成，其中主板上集成了显示器、控制继电器、放大及信号处理单元等。
1、仪表主机面板及说明：主机面板由：产品型号、名称和液晶显示器以及起重机状态指示灯，五个功能键等组成，2、仪表主机背板及说明仪表主机背板是由：（1）重量信号输入（压力传感器输入插座）五芯：1脚一激励输出5V；2脚一信号输入十3脚一激励输出地；4脚一信号输入一；5脚一屏蔽接地；三、使用说明本仪器虽为起重机载荷保护装置，但不能克服所有危及起重机安全生产的因素，因此，务必请客户严格按安全生产规程操作，严禁横拉斜扯、超载、重载时高速回转、变幅等违章作业，切实保证安全生产。
本公司只对本仪器质量负责，不承担仪表系统以外的责任，望各位客户在使用仪表时务必爱护设备，未经厂家许可不得打开仪表后盖，人为造成故障不在保修范围，希望各客户务必注意！（1）仪器工作界面仪器电源接通以后自动进入工作状态，汉字显示以下数据：重量（实际起重量加钩重）倍率（起升钢丝绳卷绕倍数）额定（设置的额定起重量）比率（载荷百分率）日期和时间（循环显示）（2）起重机工作状态设定在仪器显示工作界面时，按[设置/确认]键 1 秒后松开（这种键盘输入方式称为单击[设置/确认]键，本文以后所说的单击某键，均指按某键 1 秒后松开），仪器自动显示以下内容：（1）主钩重量清零（2）显示对比度调整（3）起升绳倍率设置（4）显示传感器状态（5）进入调试界面（6）重设密码（7）时钟设置（8）显示超载记录（9）返回工作界面（一）按[显示/消声]键不松开（这种键盘输入方式会使按下的键连续有效，即产生按下的键的连续输入，区别于键的单击），显示器循环显示上面的内容，选择到的项目反相显示。
DBC-110超载限制器使用说明书v20
标准文案DBC-110超载限制器使用说明首昌大和电子衡器BeiJing ShouChang Yamato Electronic Scale Co.Ltd目录一、概述------------------------------------------------------------------------------2二、技术指标------------------------------------------------------------------------2三、工作原理------------------------------------------------------------------------4 四、接线图---------------------------------------------------------------------------5五、操作界面------------------------------------------------------------------------6 六、地址参数定义------------------------------------------------------------------9七、标定-----------------------------------------------------------------------------10一、概述DBC-100超载限制器根据国标GB12602-90《起重机械超载保护装置安全技术规》和用户实际使用要求进行设计和制造，适用于天车等起重机械的安全保护，具备操作方便、安全、稳定、可靠等特点。
DBC-100超载限制器连接2只传感器（分别对应2个起重吊钩），提供提升重量数字显示、提升超载报警声光指示和超载继电器控制点输出、偏载报警声光指示和偏载继电器控制点输出、松绳报警声光指示和松绳继电器控制点输出，并提供4~20mA输出接口。
PCI-1002B超 载限制器说明书
6.
1． 2． 3． 4． 5． 6．
维
修
当仪器在调试或使用过程中出现故障时，可按以下步骤进行一般检查： 检查连线是否松动、断线或短路。 检查保险丝是否烧断。 检查电源电压是否符合要求。 检查机械安装是否合理。 检查传感器是否正常。 检查零点和量程，可参照（5. 调试、校准） 仪器发生较大故障时可送回生产厂家修理。
5． 调试、校准
先把仪表后面板上的 6 颗螺钉拧开，将仪表前面板拉出至内部两层线路板都能看见的位置。 仪器通电 20 分钟后，就可进行调试、校准。 注意：调试、校准时必须将门机的减速箱手柄放到慢速位置，并将幅度收到 20 米以内，用 最小幅度的额定起重量校准满量程！ 5.1 调整零点 卸去吊钩上的所有重物，并使钩头离地 1 米左右，参照图三，用万用表测量（后层）主板上 检测点KVO2与COM两端的输出电压，调整主板上的电位器W5，使输出电压为零。 5.2 调整量程 吊起满量程的砝码，将主板上的W1电位器调到中间位置，逐个改变SE1，SE2，SE4，SE8四个 插头的短接套位置， （插向ON位置，输出电压减小，插向OFF位置，输出电压增大，SE8的改变量 ）粗调量程，使输出电压最接近满量程（2.000V） 。 最大，SE1的改变量最小。 细调W1电位器，使输出电压达到满量程（2.000V） 。 卸下砝码，重新按 5.１条 调零。然后再吊起满量程砝码，按 5.2 条 重调满量程。重复几 次以上步骤，使起重机在空载时，输出电压为零。在满载时，输出电压为 2.000V。 5.3 调整显示 吊起满量程的砝码，参照图四，调整前层显示板上的电位器W1，使面板显示值与实际负荷值 一致。 （例 1： 满负荷为 40t，则将显示值调到 40.0。例 2：满负荷为 25t，则将显示值调到 25.0。 例 3：满负荷为 20t，则将显示值调到 20.0，不要调到 20.00，否则重量超过满量程时，显示器将 熄灭。 ） 经过以上调整，PCI－1002B 超载限制器的调试、校准工作已全部结束，将前面板推入仪表 外壳，拧紧后面板上的 6 个螺钉后，PCI－1002B 超载限制器就可投入正常工作。 5 2
起重超载限制器说明书
QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量体系认证。
二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP651页11．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。
图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。
天车工高级工多选题
天车工高级多选题（含初、中级工多选题）天车工初级多选题1.（）天车主要构件的材料应具有较高的_____、_____及较好的_____，并具有较高的冲击韧度。
A.抗破坏强度B.疲劳强度C.刚性D.塑性答案:ABD2.（）所谓“三合一”的驱动型式，即_____、_____与_____结合成一体。
A.电动机B.联轴器C.减速器D.制动器答案:ACD3.（）在钢丝绳的标记中，_____表示左同向捻钢丝绳，_____表示为瓦林吞钢丝绳，_____表示右交互捻钢丝绳。
A.SS B.ZZ C.ZS D.W 答案:ADC4.（）我国规定的安全电压有：_____、_____、_____和6V等几种。
A.36 B.12 C.24 D.42案:ABC5.（）起重机的主要技术参数包括：_____工作速度及工作级别等。
A.起重量B.跨度C.起升高度D.额定功率答案:ABCD6.（）当起重量大于_____，跨度大于_____时，大车运行机构应采用分别驱动。
A.16tB.20tC.10.5mD.13.5m 答案:AC7.（）保护箱与凸轮控制器或主令控制器配合使用，实现电动机的_____保护和_____保护，以及失压、零位、安全、限位等保护。
A.过流 B.过载 C.零位 D.短路答案:BD8.（）对已游摆的吊钩要采取跟车办法来消除游摆，开动大车跟车可消除_____，小车跟车可消除_____，同时开动大车和小车跟车可消除_____。
A.综合性游摆B.纵向游摆C.斜向游摆D.横向游摆答案:DBC9.（）组成滑轮组的有_____。
A.钢丝绳 B.动滑轮 C.导向滑轮 D.定滑轮答案:ABD10.（）卷筒的作用是卷绕钢丝绳，传递_____，把_____转换成_____。
A.动力B.旋转运动C.扭矩D.直线运动答案:ABD11.（）减速器是天车运行机构的主要部件之一，它的作用是传递_____，减少传动机构的_____。
A.动力B.转速C.扭矩D.部件答案:CB12.（）CL型齿轮联轴器使用于_____、_____的场合。
2024年安全教育培训试题含答案(完整版)
2024年安全教育培训试题含答案（完整版）单位:_______ 姓名:_______ 时间:_______ 分数:____ 满分:100一、单选题(30题每题1分，共30分)1.家庭装修未经( )的同意，不能随意挪动燃气管线，以免引起燃气泄漏，发生火灾或爆炸。
A.消防部门B.物业部门C.燃气部门2.下列( )是扑救精密仪器火灾的最佳选择。
A.二氧化碳灭火剂B.干粉灭火剂C.泡沫灭火剂3.安全生产管理的方针是下列哪一项( )A.治理为主、防治结合B.安全第一、预防为主C.先生产、再安全D.安全为辅、预防为主4.凡以电动机为动力、由操作者在操作时用手握持的电动工具，均属手持式（）。
A.电动设备B.电动厨具C.电动工具5.按照《安全生产法》的规定，国务院安全生产监督管理部门依照本法，对全国安全生产工作实施（）。
A.综合管理B.综合监督管理C.监督管理6.受限空间安全工作票有效期不应超过（）小时A.24B.12C.16D.87.当监视和测量设备经检定或校准，通过维修等手段仍然无法保证其原有的精度级别要求和限用要求时，应对其进行（）。
A.报废处理B.继续使用C.间隔使用8.使用灭火器扑救火灾时要对准火焰（）喷射。
A.上部B.中部C.根部9.特种设备使用单位应当在特种设备定期检验有效期前（）月做好相关检验前期准备工作。
A.1B.2C.310..气瓶瓶阀冻结时，可以采用以下方法解冻( )。
A.移到较暖处，用温水解冻B.用明火烘烤C.用电炉加热11.有关单位应当为专业救援人员购买保险,配备必要的防护装备和器材,减少应急救援人员的人身风险;（）。
A.人身意外伤害B.财产C.平安12.四种防火的基本措施是：消消除着火源、( )、隔绝空气、阻止火势爆炸波的蔓延。
A.控制火源B.控制可燃物C.控制火势的蔓延D.掩埋沙土13..锅炉水位降低到允许的最低水位以下，或升高到允许的最高水位以上时，必须进行( )。
A.封炉B.停炉C.紧急停炉14.储存可燃物资仓库的管理，必须执行国家有关( )的规定。
DBC超载限制器A说明书V
DBC-110A超载限制器操作说明书VER 1.00北京首昌衡器有限公司BeiJing ShouChang Scale Co. Ltd操作说明书版本信息DBC-110A超载限制器由北京首昌衡器有限公司荣誉出品，欢迎广大用户定购使用。
本说明书未能阐述详尽之处，敬请谅解，请您与我公司联系，我们的技术服务人员将为您提供热情周到的服务。
北京首昌衡器有限公司地址：北京市大兴区大兴工业开发区金苑路17号邮编：102600销售经营部售后技术服务目录一、技术规格-------------------------------------------------------------------3二、功能用途-------------------------------------------------------------------5三、基本操作-------------------------------------------------------------------5四、地址参数------------------------------------------------------------------10五、接线端子------------------------------------------------------------------14六、错误信息------------------------------------------------------------------16一、技术规格1.1 规格型号： DBC-110A名称：超载限制器显示： 6位LED数码管，9个LED指示灯工作电源： 220VAC/ 50Hz工作温度： 0℃ ~ 50℃工作湿度： 45% ~ 85% RH (无凝露)储存温度： -10℃ ~ 60℃外形尺寸： 296mm（W）× 193mm（H）× 66.5mm（D）重量：约2.5 kg1.2 模拟输入输入数量： 2路满量程： 0 ~ 30 mV灵敏度： 1μV/分度1.3 AD特性转换方式：Δ-∑转换速率： 10次/s转换精度： 45000/30mV1.4 精度和稳定性非线性：优于0.5%综合误差：小于0.5%长期漂移：对于固定增益和初始固定载荷每年在满量程的0.1之内零点漂移：满量程的±2%之内1.5 传感器供桥供桥电压： DC 10V最大电流： 250mA必要条件：长距离传输应采用6芯屏蔽电缆1.6 继电器输出输出数量： 8个常开/常闭接点接点容量： DC30V 5A / AC250V 5A1.7 4~20mA模拟量输出1路4~20mA模拟量输出，精度0.1%1.8 外观安装形式为壁挂式，安装尺寸如图：1.9 参数存储工作参数永久保存于EEPROM存储器；二、功能用途2.1 概述DBC-100A超载限制器适用于天车等起重机械的安全保护，具备操作方便、安全、稳定、可靠等特点。
起重超载限制器说明书
QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量体系认证。
二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)可编辑9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP6511．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。
图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。
EF146-150电子超载保护关闭器说明书
3 Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
EF146-150
Rated Operational Current DC-13 (Ie)
Degree of Protection
Pollution Degree Connecting Capacity Auxiliary Circuit
2
2CDC107028M6803
2CDC107043M6801
1SAX100509F0001;1SAX100510F0001
Environmental
Ambient Air Temperature
Ambient Air Temperature Compensation Maximum Operating Altitude Permissible Resistance to Shock acc. to IEC 60068-2-27 Resistance to Vibrations acc. to IEC 60068-2-6 RoHS Status
Flexible with Ferrule 1x 10 ... 70 mm² Flexible with Ferrule 2x 10 ... 35 mm² Flexible with Insulated Ferrule 1x 10 ... 70 mm² Flexible with Insulated Ferrule 2x 2 ... 35 mm²
Auxiliary Circuit 9 mm Main Circuit 20 mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DBC-110A超载限制器操作说明书VER北京首昌衡器有限公司BeiJing ShouChang Scale Co. Ltd操作说明书版本信息DBC-110A超载限制器由北京首昌衡器有限公司荣誉出品，欢迎广大用户定购使用。
本说明书未能阐述详尽之处，敬请谅解，请您与我公司联系，我们的技术服务人员将为您提供热情周到的服务。
北京首昌衡器有限公司地址：北京市大兴区大兴工业开发区金苑路17号邮编：102600电话：86-传真：86-销售经营部电话：86-售后技术服务电话：86-目录一、技术规格-------------------------------------------------------------------3二、功能用途-------------------------------------------------------------------5三、基本操作-------------------------------------------------------------------5四、地址参数------------------------------------------------------------------10五、接线端子------------------------------------------------------------------14六、错误信息------------------------------------------------------------------16一、技术规格规格型号： DBC-110A名称：超载限制器显示： 6位LED数码管，9个LED指示灯工作电源： 220V AC/ 50Hz工作温度： 0℃~ 50℃工作湿度： 45% ~ 85% RH (无凝露)储存温度：-10℃~ 60℃外形尺寸： 296mm（W）× 193mm（H）×（D）重量：约 kg模拟输入输入数量： 2路满量程： 0 ~ 30 mV灵敏度：1μV/分度AD特性转换方式：Δ-∑转换速率： 10次/s转换精度： 45000/30mV精度和稳定性非线性：优于%综合误差：小于%长期漂移：对于固定增益和初始固定载荷每年在满量程的之内零点漂移：满量程的±2%之内传感器供桥供桥电压： DC 10V最大电流： 250mA必要条件：长距离传输应采用6芯屏蔽电缆继电器输出输出数量：8个常开/常闭接点接点容量：DC30V 5A / AC250V 5A4~20mA模拟量输出1路4~20mA模拟量输出，精度%外观安装形式为壁挂式，安装尺寸如图：参数存储工作参数永久保存于EEPROM存储器；二、功能用途概述DBC-100A超载限制器适用于天车等起重机械的安全保护，具备操作方便、安全、稳定、可靠等特点。
DBC-100A超载限制器连接2只传感器（分别对应2个起重吊钩），提供提升重量数字显示、提升超载报警声光指示和超载继电器控制点输出、偏载报警声光指示和偏载继电器控制点输出，并提供4~20mA输出接口。
继电器控制点输出连接到天车PLC控制机构，PLC根据这些输入判定提升状态，做出相应处理；4~20mA输出可以远传到用户其它处理机构。
称重模式DBC-100A超载限制器提供两种称重模式。
模式Ⅰ将传感器输出的mV信号，经AD变换直接转换成重量数值；模式Ⅱ将传感器输出的mV 信号，经AD变换转换成重量值的分度数，再乘以分度值作为重量数值。
将参数地址ADR-05设置为0即选择模式Ⅰ，设置为1既选择模式Ⅱ，仪表默认省缺为模式Ⅱ。
模式Ⅱ主要应用于传感器输出信号较小的场合。
三、基本操作显示➢重量显示：正重量值显示6位数字；负重量值显示一位“—”号，5位数字。
➢状态检测指示：SC1：当重量值满足参数地址ADR-15/16/17设置的条件时，指示灯点亮，否则熄灭。
通常用于空载检测，对应继电器1输出。
SC2：当重量值满足参数地址ADR-18/19/20设置的条件时，指示灯点亮，否则熄灭。
通常用于满罐检测，对应继电器2输出。
SC3：当重量值满足参数地址ADR-21/22/23设置的条件时，指示灯点亮，否则熄灭。
通常用于95%超载检测，对应继电器3输出。
SC4：当重量值满足参数地址ADR-24/25/26设置的条件时，指示灯点亮，否则熄灭。
通常用于110%超载检测，对应继电器4输出。
SC5：当重量值满足参数地址ADR-27/28/29设置的条件时，指示灯点亮，否则熄灭。
作为辅助检测，对应继电器5输出。
SC6：当重量值满足参数地址ADR-30/31/32设置的条件时，指示灯点亮，否则熄灭。
作为辅助检测，对应继电器6输出。
SC7：当重量值满足参数地址ADR-33/34/35设置的条件时，指示灯点亮，否则熄灭。
作为辅助检测，对应继电器7输出。
SC8：当重量值满足参数地址ADR-36/37/38设置的条件时，指示灯点亮，否则熄灭。
用于偏载检测，对应继电器8输出。
➢报警灯：当状态检测指示SC1~SC8某一个或某几个点亮，并且至少有一个状态检测指示，在参数地址ADR-39/40对应的位置设置为允许报警时，报警灯点亮，否则熄灭。
蜂鸣器当按键按下时短促鸣叫；当报警发生时持续鸣叫。
键盘➢在重量显示或标定状态下，按此键切换显示的重量值；TOTAL提示显示总的重量值LC-1提示显示1#传感器上的重量值LC-2提示显示2#传感器上的重量值➢在输入命令编码或参数设置时，按此键将输入焦点左移一位；➢在输入命令编码或参数设置时，按此键将输入焦点右移一位；➢在增益标定时，按此键存储增益系数。
➢在输入命令编码或参数设置时，按此键将输入焦点数字加一；➢在零点标定时，按此键存储零点AD码值；➢在重量显示状态下，按此键进入命令编码输入状态；➢在输入命令编码或参数设置时，按此键将输入焦点数字减一；➢在标定时，按此键退出标定；➢在重量显示状态下，按此键开/关报警蜂鸣器，蜂鸣器打开提示SP_ON，反之提示SP_OFF；➢在输入命令编码或参数设置时，按此键对输入确认，执行相应的命令或存储参数；在输入命令编码或参数设置时，6秒钟内未按下任意键，仪表将返回称重状态。
命令编码在重量显示状态下，按“FUN”键进入命令编码输入状态，显示：输入焦点位置数字闪烁，输入正确的4位编后按“ENT”键执行相应命令编码执行的操作0000 设置地址编号ADR11~ADR44的一般性参数。
6127 设置地址编号ADR05~ADR44的参数，ADR05~ADR10的参数严重影响仪表工作状态，切勿轻易修改。
1201 零点标定，切勿轻易尝试。
1018 同时标定2个传感器的增益系数，切勿轻易尝试。
1118 标定1#传感器的增益系数，切勿轻易尝试。
1218 标定2#传感器的增益系数，切勿轻易尝试。
地址参数设置（F-0000/6127）输入地址参数设置命令编码确认后，进入地址输入状态，显示：输入焦点位置数字闪烁，输入正确的2位地址编号，按“ENT”键进入参数设置。
显示依参数的位数、小数点略有不同。
输入焦点位置数字闪烁，输入正确的参数，按“ENT”键保存参数，返回地址输入状态。
设置完成后，等待6秒钟，不按任何键，仪表将返回称重状态。
注意：修改仪表参数前，首先将参数地址ADR44设置为1，才能够保存修改的设置；结束参数设置后，将ADR44设置为0，以防止参数被无意中修改；如果忘记将ADR44设置为0，仪表将在结束设置的15分钟后自动将ADR44设置为0。
开关报警蜂鸣器称重状态下按“解除报警”键，如果前一刻报警蜂鸣器鸣叫处于“开”状态，则报警蜂鸣器鸣叫关闭，显示：反之，则报警蜂鸣器鸣叫打开，显示：零点标定（F-1201）秤体空载，不添加任何载荷的情况下进行。
输入功能码进入零点标定操作状态，重量显示闪烁。
待重量显示稳定后按“ZERO”键，初始载荷自动存储到ADR08和ADR10，标定结束后，按“FUN”键退出标定状态。
1#传感器增益系数标定（F-1118）在ADR11设置分度值，ADR12设置小数点，在ADR13设置用于标定的砝码重量，将重量显示切换到LC-1，输入功能码进入增益系数标定操作状态，重量显示闪烁。
加载设定的砝码，待重量显示稳定后按“RIGHT”键，增益系数标定结果自动存储到ADR07，标定结束后，按“FUN”键退出标定状态。
2#传感器增益系数标定（F-1218）在ADR11设置分度值，ADR12设置小数点，在ADR13设置用于标定的砝码重量，将重量显示切换到LC-2，输入功能码进入增益系数标定操作状态，重量显示闪烁。
加载设定的砝码，待重量显示稳定后按“RIGHT”键，增益系数标定结果自动存储到ADR09，标定结束后，按“FUN”键退出标定状态。
同时标定2个传感器的增益系数（F-1018）在ADR11设置分度值，ADR12设置小数点，在ADR13设置用于标定的砝码重量，输入功能码进入增益系数标定操作状态，重量显示闪烁。
加载设定的砝码，待重量显示稳定后按“RIGHT”键，增益系数标定结果自动存储到ADR07和ADR09，标定结束后，按“FUN”键退出标定状态。
注意：同时标定2个传感器的增益系数，要确保两个传感器上的载荷均匀，不偏载，每个传感器上的载荷为ADR13设置的重量值的一半。
四、地址参数五、接线端子接线端子定义：端子编号定义1 屏蔽1-SH2 信号正1-SN+3 信号负1-SN-4 反馈负1-4S5 桥压负1-EX-6 反馈正1-3S7 桥压正1-EX+端子编号定义8 屏蔽2-SH9 信号正2-SN+10 信号负2-SN-11 反馈负2-4S12 桥压负2-EX-13 反馈正2-3S14 桥压正2-EX+六、错误信息当仪表发生错误时，仪表会显示Err-XX的错误信息编码，X是0到7的数字，是1，2，4三个数值的组合相加结果，具体编码定义如下：Err-X X1：2#传感器输出信号过大2：2#传感器输出信号过小4：2#AD转换工作异常1：1#传感器输出信号过大2：1#传感器输出信号过小4：1#AD转换工作异常。
