BQX型防爆起重量限制器
BQX型防爆起重量限制器
发布时间：2011-7-27 10:10:08
BQX型防爆起重量限制器是经过国家级上海仪器仪表防爆安全监督检验站检定合格的产品，并于2008年12月通过辽宁省安全科学研究院的型式试验。
防爆标志是"EXdiaⅡCT4"，防爆合格证号是"GYB071155"。
该装置主要由传感器、隔爆控制箱、防爆接线盒和显示仪表四部分组成。
其中隔爆控制箱采圆筒隔爆结构，
与外界的关联电路均通过安全栅隔离，使传感器成为本安型，所以，传感器可以采用轴承座式(QCX)、单梁板环式(DCQ)、旁压式(BCQ)或轴销式(ZX)等多种形式的传感器。
整个系统能达到ⅡC级隔爆要求，非常适用于有防爆要求的起重设备上安装。
控制仪表采用全新数字化电路设计，使得仪表所有的调试都是通过显示仪表上的键盘进行操作，而且仪表还具备超载次数自动记忆和查询的黑匣子功能，默认工作电源为AC220V，有其它电压要求时请注明。
订货型号规格填写：型号-倍率-额定起重量/孔径-中心高(或连接件)-B(显示仪表)-10m/20m(显示仪表或传感器的连线长度)。
例如：双梁BQX-5-50t/200-460-B-5m/50m，单梁BQX-2/1-10t-1-B-6m/10m。
BQX隔爆控制箱防爆接线盒显示仪表。
QCX型起重量限制器使用说明书
Q C X型起重量限制器使用说明书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量证体系认证。
并于2008年12月通过CE认证。
二、技术指标1、适用范围：桥门式起重机2、动作误差≤±3%（）3、系统综合显示误差：≤5%4、报警点设定：预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：倍。
7、使用环境条件：-20℃90%RH8、电源电压：~220V 或（如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A，380V /10A。
10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

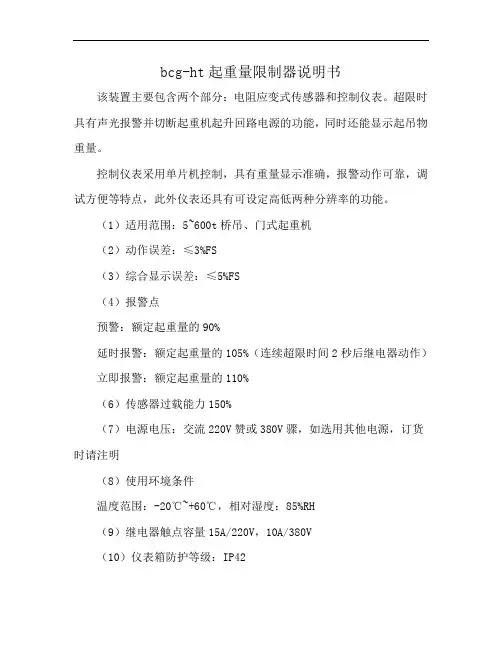

bcg-ht起重量限制器说明书
bcg-ht起重量限制器说明书
该装置主要包含两个部分：电阻应变式传感器和控制仪表。
超限时具有声光报警并切断起重机起升回路电源的功能，同时还能显示起吊物重量。
控制仪表采用单片机控制，具有重量显示准确，报警动作可靠，调试方便等特点，此外仪表还具有可设定高低两种分辨率的功能。
（1）适用范围：5~600t桥吊、门式起重机
（2）动作误差：≤3%FS
（3）综合显示误差：≤5%FS
（4）报警点
预警：额定起重量的90%
延时报警：额定起重量的105%（连续超限时间2秒后继电器动作）立即报警：额定起重量的110%
（6）传感器过载能力150%
（7）电源电压：交流220V赞或380V骤，如选用其他电源，订货时请注明
（8）使用环境条件
温度范围：-20℃~+60℃，相对湿度：85%RH
（9）继电器触点容量15A/220V，10A/380V
（10）仪表箱防护等级：IP42
每套起重量限制器安装后必须校准后才能投入使用，校准前，需要对系统进行如下检验：
（1）检查电源线对地（外壳）的绝缘电阻，用500V绝缘表测量不能低于1MQ。
（2）接通电源，仪表显示器应该显示数字。
（3）按下仪表的自检键，仪表显示预警值，蜂鸣器发出断续声，同时黄色指示灯亮。
再按一次自检键，仪表显示报警值，蜂鸣器发出连续声，红色指示灯亮的同时继电器动作。
此时可以检验起重机的起升控制回路是否正确。
起重机械产品质量证明书与合格证样表
起重机械产品质量证明书
产品类别：桥式起重机
产品品种：电动单梁起重机
型号规格：LD5—15A3
产品编号：20160001
设备代码：4170—160001
质量保证工程师：
单位法定代表人：
质量检验专用章:
起重设备有限公司
起重机械产品合格证
制造单位：宜宾
制造地址：四川
制造许可证编号：TS
产品类别:桥式起重机产品品种：电动单梁起重机
型号规格：LD5-15A3产品编号:20160001
设备代码：4170-160001合同编号:＃
制造完成日期：2016年02月
本起重机械产品经质量检验，符合《起重机械安全技术监察规程－桥式起重机》、设计文件和相关标准的要求.
质量检验员：
检验部门负责人:
质量检验专用章：
一、产品技术特性
二、主要受力结构件材料
三、主要零部件
四、安全保护装置
五、出厂检验报告
续表。
天车起重量限制器说明书

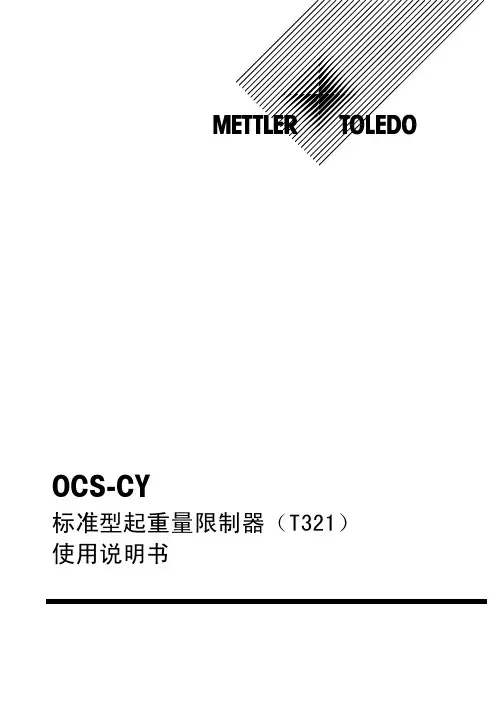

OCS-CY标准型起重量限制器（T321） 使用说明书本手册版权归梅特勒-托利多(常州)称重设备系统有限公司所有，未经许可不得翻印、修改或引用！METTLER TOLEDO为梅特勒-托利多公司的注册商标！METTLER TOLEDO保留修改本说明书的权利目录1 使用须知 (3)2 安全操作提示 (3)3 主要技术参数 (4)3.1 产品规格的标注 (4)3.2 主要技术参数 (4)4 部件指南 (5)4.1系统构成示意图 (5)4.2传感器（含轴承座）的外形及安装尺寸 (6)5 CraneMate T321仪表 (7)5.1T321仪表概述 (7)5.2T321仪表主要技术参数 (7)5.3T321仪表主要功能 (7)5.4安装注意 (7)5.5电气接线 (8)5.5.1 电源线连接 (8)5.5.2 系统接线图 (8)6 系统安装 (9)6.1开箱检查 (9)6.2电源准备 (9)6.3安装步骤 (9)7 T321日常使用 (10)7.1T321仪表上电 (10)7.2 T321仪表显示 (10)7.3T321仪表键盘 (10)7.4T321仪表操作 (11)7.4.1 设置报警点 (12)7.4.2 设置起重机限制器的最大容量 (12)7.4.3 设置分度值 (13)7.4.4 标定 (13)7.4.5 线性标定 (14)7.4.6 错误代码 (15)8 维护和保养 (16)8.1 常用维修工具 (16)8.2日常清洁和维护 (16)1 使用须知起重量限制器，是在起重机起吊运输货物的过程中对起重机进行超载保护的装置。
梅特勒-托利多的OCS-CY 系列起重量限制器可广泛应用于多种桥式\梁式起重机或其它结构相似的起重设备。
本产品根据GB6067-85《起重机械安全规程》及GB3811-83《起重机设计规范》的要求进行设计和生产。
依托梅特勒-托利多集团的全球设计与制造资源，各项指标均达到或优于GB12602-90《起重机械超载保护安全技术规范》中的相关规定。
QCX型起重量限制器使用说明书
Q C X系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量证体系认证。
并于2008年12月通过CE 认证。
二、技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S）3、系统综合显示误差：≤5%(F.S)4、报警点设定：预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。
7、使用环境条件：-20℃90%RH8、电源电压：~220V 或9、继电器触点容量：220V /15A，380V /10A。
10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。
常欣 TCQ-A 型起重量限制器 快速使用指南说明书
TCQ-A型起重量限制器使用说明书常州市常欣电子衡器有限公司常州常欣起重物联科技有限公司TCQ-A型起重量限制器快速使用指南一、概述这款TCQ-A型起重量限制器，是专门针对欧式葫芦的结构设计的新型产品，直接安装于葫芦电器控制箱内。
具备结构简单、体积小巧、互换性强、价格便宜和工作稳定等特点。
本产品是根据GB12602-2020《起重机械超载保护装置》的相关要求设计生产的，产品通过内部大量测试，结果显示本产品符合国标要求。
二、主要技术参数1、综合精度：额定起重量的±5%以内（根据GB12602-2020）；2、控制点：一组超载控制点输出，触点容量为AC250V/3A；3、电源电压：AC380V±10%，50/60Hz；4、环境温度：-20℃～60℃、≤95%RH；5、传感器出线：3米四线耐高温屏蔽电缆；6、传感器防护等级：IP65；7、传感器过载能力：额定起重量的1.5倍以内；8、系统线性度范围：额定起重量的1.2倍以内；9、自检功能：控制仪表具备上电自检和传感器断线、虚接和未接自检功能。
三、系统安装调试说明传感器接入端子仪表工作电源接入端子超载控制输出端子（一）、将传感器和控制仪表安装在规定位置后，用“一”字螺丝刀将传感器的出线按照（红→V+ 、黑→V- 、黄→IN+ 、蓝→IN-）和控制仪表传感器接入端子上的标志对应连接起来，另外传感器出线的屏蔽网接仪表安装螺丝上。
（二）、接入超载控制输出端子，超载控制点的J1和J2为超载的常闭点，J1和J3为超载的常开点。
（三）、接入仪表工作电源端子，务必正确接入仪表电源（AC380V）切勿接错。
（四）、上电后控制仪表会显示额定起重量2秒左右后进入正常称重显示界面，此时用户可以正常使用行车起吊重物，第一次起吊时如果发现起吊的重物和控制仪表上显示的结果相差较大，则需要对该控制仪表的零点和满值点进行重新标定（详见AA-2和AA-3部分的介绍）。
起重机械产品质量证明书与合格证样表
起重机械产品质量证明书
产品类别：桥式起重机
产品品种：电动单梁起重机
型号规格：LD5-15A3
产品编号: 20160001
设备代码：4170-160001
质量保证工程师：
单位法定代表人：
质量检验专用章：
起重设备有限公司
起重机械产品合格证
制造单位：宜宾
制造地址：四川
制造许可证编号：TS
产品类别：桥式起重机产品品种：电动单梁起重机
型号规格：LD5-15A3产品编号：20160001
设备代码：4170-160001合同编号：#
制造完成日期：2016年02月
本起重机械产品经质量检验，符合《起重机械安全技术监察规程－桥式起重机》、设计文件和相关标准的要求。
质量检验员：
检验部门负责人：
质量检验专用章：
一、产品技术特性
三、主要零部件
四、安全保护装置
五、出厂检验报告
续表。
起重机械产品质量证明书与合格证样表
起重机械产品质量证明书
产品类别：桥式起重机
产品品种：电动单梁起重机
型号规格：LD5-15A3
产品编号: 20160001
设备代码：4170-160001
质量保证工程师：
单位法定代表人：
质量检验专用章：
起重设备有限公司
起重机械产品合格证
制造单位：宜宾
制造地址：四川
制造许可证编号：TS
产品类别：桥式起重机产品品种：电动单梁起重机
型号规格：LD5-15A3产品编号：20160001
设备代码：4170-160001合同编号：#
制造完成日期：2016年02月
本起重机械产品经质量检验，符合《起重机械安全技术监察规程－桥式起重机》、设计文件和相关标准的要求。
质量检验员：
检验部门负责人：
质量检验专用章：
一、产品技术特性
二、主要受力结构件材料
三、主要零部件
四、安全保护装置
五、出厂检验报告
续表。
防爆起重量限制器说明书
BQX系列防爆型起重量限制器说明书
BQX系列防爆型起重量限制器主要由隔爆控制箱及本安型传感器，显示器及接线盒组成，用于各类防爆型起重设备。
一、安装与接线
1、传感器安装
将传感器固定在钢丝绳固定端下方，引出线按颜色接至接线盒相应端子上（对应防爆控制箱左侧引出线）。
2、显示器安装
显示器装在手电门上方，引出线按颜色接至接线盒相应端子（对应防爆控制箱中间引线）。
3、防爆控制箱及接线盒
防爆控制箱严禁带电开启，一般情况下与接线盒装在吊车配电盘上，右侧六芯护套线中红、黑接380V电源；绿、白和黄、兰为二组控制接点（内结继电器常闭触点、超载是该触点断开）用于双速电机的起升控制，单速时可只用一组触点。
二、调试方法
1、准备工作
确认各部分安装接线都正确后，要准备不小于20%额定起重量的已知重物；空钩距地面约1米处，接通仪表控制器电源或按一下手电门的显示“Z”键，显示额定起重量后，显示出厂调校系数（如100）最后显示“000”
2、调校
起吊已知重物，稳定后若显示值比实际重量小，则按住：“上调键”约三秒，显示值增大，当显示值与实际重量一致时松开，若显示值部实际重量大，则按住“下调建”约三秒，显示值减小，当显示值与实际重量一致时松开。
显示调校系数约2秒左右后，恢复显示实际重量，（此系数后2位用16进制属表示，可能出现A、B、C、D、E、F、字符。
此系数作为现场调校的重要参数应记录下备查。
事例：一台5吨电动葫芦，吊起2吨重物后显示2.20（显示比实际大）按住减小键约三秒后，显示值递减，直到显示2.00时松开下调键，显示调校系数（如0.8d）约2秒左右，恢复显示实际值2.00吨，调校结束！。
QCX型起重量限制器使用说明书
QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S ）3、系统综合显示误差：≤5%(F.S)4、报警点设定： 预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。
7、使用环境条件：-20℃~+60 ℃ 90%RH8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A ，380V /10A 。
10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。
如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。
执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。
当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。
电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。
BQX型防爆起重量限制器使用说明书(北京恒美工控)
BQX型防爆起重量限制器使用说明书一、概述BQX型系列防爆起重量限制器适用于防爆型桥门式起重机、防爆型电动葫芦及其它在爆炸性环境中使用的起重设备，它是一种在爆炸性环境中进行起重作业时防止超载的安全保护装置。
2009《起重机械超载保护装置安全技术规范》的技术指标基础本产品是根据GB12602-GB12602-2009GB3836.2-20000上，并结合GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求，GB3836.2-200爆炸性气体环境用电气设备第2部隔爆型“d”和GB3836.4-2000爆炸性气体环境用电气设备第4部本质安全型“i”的要求设计而成的。
本产品由传感器、隔爆腔、隔爆接线盒和显示仪表四部分组成，其中隔爆箱采用隔爆结构，能承受内部爆炸性气体混合物的爆炸压力，并能阻止内部的爆炸性混合物传播，传感器显示仪表等关联部分的线路均通过安全栅隔离，在电源部分安装了自恢复保险丝，隔爆腔与外部关联部分通过锁紧螺母联接，使整个系统能达II C级防爆要求。
Exd(ia)iaI I I CT4防爆标志：Exd(ia)ia二、主要技术指标1、环境温度：-20℃～+60℃环境湿度：90%RH2、电源电压：380V+10％-15％50HZ3、显示误差≤±3％4、综合误差≤±5％5、报警点设置（1）预报警点：额定起重量的90％,指示灯报警不切断起升回路电源；（2）延时报警：额定起重量的105％，声光报警并延时1-2秒切断起升回路电源；（3）立即报警点：额定起重量的130％，声光报警并立即切断起升回路电源。
6、传感器过载能力：1.5倍。
7、控制继电器触电容量：380V、10A8、防爆防护等级。
①隔爆电气控制箱防爆等级：d(ia)IICT4；防护等级：IP42②数显盒防爆等级：iaIICT4；防护等级：IP42③传感器防爆等级：iaIICT4；防护等级：IP65三、工作原理图1工作原理框图见图1起重机载荷由电阻应变式称重传感器检测，根据需要选用轴承座压式传感器或旁压式传感器，四只电阻应变片贴在弹性体空内，组成平衡电桥，当起重机起吊重物时传感器受力，改变了电桥的平衡状态，电桥输出与载荷成线性比例的电压信号，经放大器放大后送入显示器和比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90％、105％、130％。
2M起重量限制器说明书标准版技巧
QCX-2M型起重量限制器使用说明一、概述QCX-2M型起重量限制器适用于桥吊、门吊等起重设备上作为超载限制功能的一种安全保护装置。
与称重传感器配合使用。
具有电子称重、声光报警和超载切断起升回路电源，防止起重超载而引起的设备和人身事故。
Q CX-2M型起重量限制器是QCX-2型系列产品之一，本机在设计上采用MCS-51系列单片机技术，主要技术指标符合GB12601-90《起重机械超载保护装置安全技术规范》，还具有自动校验、毛重净重切换、零点自动跟踪、超载次数记忆等功能。
除此之外，还可根据用户需要灵活配置大屏幕显示器。
本企业于1998年12月通过ISO9001质量体系认证。
二、主要技术指标1、适用范围：3.2-500t桥门式起重机2、模拟及A／D部分指标输入信号范围0～20mV 传感器端0～5V 主仪表端A／D转换分辨率13位供桥电源DC，±12V3、系统精度：综合显示误差：≤5%F．S．动作误差：≤3%F．S．零点自动跟踪范围：额定起重量的±2%4、大屏幕显示器/串行通讯接口串行输出方式信号RS485信号传输的数据格式10位波特率600传输距离约500米5、报警点设置预报警点额定称量的90%，声光断续报警，不控制延时报警点额定称量的105%，声光连续报警，延时1－2秒后控制立即报警点额定称量的130%，声光连续报警，立即控制6、使用环境电源 AC220V %10%15+-／50Hz(如用其它电压，用户订货时需注明)继电器触点 AC220V ／380V 10A 使用温度 -20℃---+60℃ 相对湿度 ≤90%RH防护等级： 传感器IP65，仪表箱IP42 保险丝 0.5A7、 外形尺寸主仪表 宽228×高160×厚70(mm) 4位8英寸大屏幕 宽735×高293×厚95(mm)三、安装连接说明1、仪表的操作面板和接口位置如下图。
3、 传感器与仪表的连接传感器的出线为RVVP4×0.4mm 2四芯屏蔽电缆，有引出线标记：一般红线V ＋（正激励）、黑线V －（负激励）、黄线IN ＋（正信号）、绿线IN －（负信号）。
QCX型起重量限制器使用使用说明
QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量证体系认证。
并于2008年12月通过CE认证。
二、技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S）3、系统综合显示误差：≤5%(F.S)4、报警点设定：预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。
7、使用环境条件：-20℃~+608、电源电压：~220V 或50Hz（如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A，380V /10A。
10、传感器防护等级：IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
BQX型防爆起重量限制器使用说明书(北京恒美工控)
BQX型防爆起重量限制器使用说明书一、概述BQX型系列防爆起重量限制器适用于防爆型桥门式起重机、防爆型电动葫芦及其它在爆炸性环境中使用的起重设备，它是一种在爆炸性环境中进行起重作业时防止超载的安全保护装置。
2009《起重机械超载保护装置安全技术规范》的技术指标基础本产品是根据GB12602-GB12602-2009GB3836.2-20000上，并结合GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求，GB3836.2-200爆炸性气体环境用电气设备第2部隔爆型“d”和GB3836.4-2000爆炸性气体环境用电气设备第4部本质安全型“i”的要求设计而成的。
本产品由传感器、隔爆腔、隔爆接线盒和显示仪表四部分组成，其中隔爆箱采用隔爆结构，能承受内部爆炸性气体混合物的爆炸压力，并能阻止内部的爆炸性混合物传播，传感器显示仪表等关联部分的线路均通过安全栅隔离，在电源部分安装了自恢复保险丝，隔爆腔与外部关联部分通过锁紧螺母联接，使整个系统能达II C级防爆要求。
Exd(ia)iaI I I CT4防爆标志：Exd(ia)ia二、主要技术指标1、环境温度：-20℃～+60℃环境湿度：90%RH2、电源电压：380V+10％-15％50HZ3、显示误差≤±3％4、综合误差≤±5％5、报警点设置（1）预报警点：额定起重量的90％,指示灯报警不切断起升回路电源；（2）延时报警：额定起重量的105％，声光报警并延时1-2秒切断起升回路电源；（3）立即报警点：额定起重量的130％，声光报警并立即切断起升回路电源。
6、传感器过载能力：1.5倍。
7、控制继电器触电容量：380V、10A8、防爆防护等级。
①隔爆电气控制箱防爆等级：d(ia)IICT4；防护等级：IP42②数显盒防爆等级：iaIICT4；防护等级：IP42③传感器防爆等级：iaIICT4；防护等级：IP65三、工作原理图1工作原理框图见图1起重机载荷由电阻应变式称重传感器检测，根据需要选用轴承座压式传感器或旁压式传感器，四只电阻应变片贴在弹性体空内，组成平衡电桥，当起重机起吊重物时传感器受力，改变了电桥的平衡状态，电桥输出与载荷成线性比例的电压信号，经放大器放大后送入显示器和比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90％、105％、130％。
QCX型起重量限制器使用说明书
QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S ）3、系统综合显示误差：≤5%(F.S)4、报警点设定： 预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。
7、使用环境条件：-20℃~+60 ℃ 90%RH8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A ，380V /10A 。
10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。
如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。
执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。
当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。
电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。
QCX-BY型起重量限制器操作说明书
QCX-BY型起重量限制器操作说明书一、概述：QCX-BY系列Ⅱ型(简单型)起重量限制器是用于单梁、葫双等起重机设备上的安全保护装置。
该装置主要有电阻应变式传感器和电器控制器两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项技术指标均满足安全技术规范要求。
QCX-BY系列Ⅱ型起重量限制器选用的传感器为旁压张力式，控制仪表选用QCX-B/Ⅱ单显仪表。
二、技术指标1、适用范围：0.5T以上各种单梁、葫双等起重机。
2、系统综合误差：≤5%（F·S）3、传感器过载能力：1.5倍4、出厂初始设定点：（在满足国家安全规范和标准的前提下，可根据用户需求更改设定点）①预警点：设定为额定起重量的90%②报警动作点：设定为额定起重量的102%③立即动作点：设定为额定起重量的108%5、报警信号及控制①正常显示：起重量信号低于设定的预警点时，信号灯显示为绿色，表示起重量处于正常工作状态。
②预警显示：起重量信号达到设定的预警点，低于设定的报警点时，信号灯显示为黄色，蜂鸣器发出断续告警声，但不切断起升控制回路电源，表示目前起重量处于超载预警状态。
③报警显示及动作：起重量信号达到设定的报警动作点，低于设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声,持续2秒后继电器工作切断起升控制回路电源，表示目前起重量处于超载报警状态。
④立即动作点显示及动作：起重量信号达到设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声, 继电器立即动作切断起升控制回路电源，表示目前起重量已处于超载报警状态。
⑤自动复位控制：当报警状态时，起重量信号恢复到额定起重量的90%及以下继电器自动复位。
（注：继电器常闭）6. 音响报警信号强度：距发音部位1m及在司机位置测量均不低于75dB(A)。
7.信号连接方式：常用4x0.5mm2、4x0.75mm2屏蔽电缆线。
常欣Jxh起重量限制器说明书
常欣Jxh起重量限制器说明书常欣Jxh起重量限制器说明书：一、技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S）3、系统综合显示误差：≤5%(F.S)4、报警点设定：预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。
7、使用环境条件：-20℃~+60 ℃90%RH8、电源电压：~220V 或~380V 50Hz（如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A，380V /10A。
10、传感器防护等级： IP6511、电气控制箱防护等级：IP44二、工作原理起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。
如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。
执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。
当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。
电路总共有二组直流电源：±6V供传感器和二次仪表，+5V供重量数字显示器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BQX使用说明书
一、产品技术参数：
1、各报警点设定：
①、预警点：起重量达到额定起重量的90%时，发出间断的声光报警，但不切断上升电路。
②、延时报警点：起重量达到额定起重量的105%时，延时2秒发出连续的声光报警，并切断上升电路，但不影响下降。
③、立即报警点：起重量达到额定起重量的130%时，立即发出连续的声光报警，
并切断上升电路。
2、使用环境：–10°C~+60°C,湿度在90%RH以下。
3、电源：~380V±10%，50Hz。
4、继电器触电容量：~250V，10A。
二、安装说明：
安装时，如图所示，安装在定绳上，如没有定绳，也可安装在平衡滑轮下方的钢丝绳上，距离平衡滑轮20~30cm。
注意事项：安装时，压块凹槽压在钢丝绳上，压紧螺母需拧到压块与传感器紧靠在一起为止。
三、接线说明：
本产品有四根线，两根电源（红，黄），两根控制（蓝，绿）。
接线时电源接在控制箱内380V接线端子上，两根控制线串联在上升接触器的控制线圈回路中，如图所示。
四、调试说明：
在超载限制器安装完成后需进行调试，
第一步：清零，
在空钩的状态下，按住仪表盒上的→0←键3秒，仪表上的数字归为零并连续闪烁3秒，即为清零成功。
第二步：设定报警点，
方法一：
先用起重机吊起一额定重物（注：必须吊离地面），然后按住仪表盒上的M键3秒，仪表上的数字显示额定重量，并连续闪烁3秒，即设定成功。
(推荐使用）
例：一台5t单梁起重机，正确安装相应的5t超载限制器后，在空钩时先按住“0”键3秒钟清零，然后把5t重物吊离地面（一定要离地），然后按“M”键3秒钟设满值，设置后其动作点载荷在 5.25t ±5%范围内。
