测绘技术中的数字化测图方法及操作技巧

测绘技术中的数字化测图方法及操作技巧引言：在现代社会中，测绘技术的应用范围越来越广泛，数字化测图方法逐渐成为测绘领域的重要技术之一。

本文将介绍数字化测图的概念、常见的数字化测图方法和操作技巧。

一、数字化测图的概念数字化测图是指将实地测量得到的数据通过电脑或其他电子设备进行处理与表达的过程。

传统的手绘测图方式存在工作效率低、易于出错等问题，而数字化测图的出现极大地提高了测绘工作的效率和准确性。

二、数字化测图的方法1. 手绘扫描法手绘扫描法是将手绘的图纸通过扫描仪转化为数字图像，然后通过特定软件进行后期处理和编辑。

这种方法适用于手绘比较简单、不需要进行大规模修改的测图任务。

2. 自动化测绘仪法自动化测绘仪是一种可以自动捕捉地面要素并将其转化为数字信息的设备。

它具有高效、精准等特点，能够将实地测量的数据直接转化成数字图像，适用于大规模、复杂的测图任务。

3. 全球导航卫星系统（GNSS）定位法GNSS定位法利用卫星导航系统提供的定位信息对地面空间点进行测量和定位。

通过GNSS测量得到的数据可以直接转化为数字图像，并进行后期编辑。

4. 激光扫描法激光扫描技术是一种先进的数字测绘方法，它利用激光束扫描地面物体，通过测量物体与仪器的距离和角度来获取地面要素的坐标信息。

激光扫描法具有高精度、高效率的特点，被广泛应用于测绘、建筑和城市规划等领域。

三、数字化测图的操作技巧1. 数据准备在进行数字化测图前，需要对实地测量得到的数据进行整理和准备。

这包括对数据的格式、坐标系和精度等进行统一，并进行必要的数据筛选和清理。

2. 数据处理数据处理是数字化测图中的重要环节。

可以利用专业的测绘软件对测量数据进行处理，包括数据配准、纠正和拼接等。

此外，还可以根据需要进行数据的过滤、平滑和插值等操作。

3. 图形编辑在数字化测图过程中，图形的编辑是一项必不可少的工作。

可以利用图形编辑软件对测绘得到的数据进行编辑、修改和更新。

可以添加要素标注、符号和线型等，以及对地图的颜色、填充、图例等进行设计和调整。

测绘工程专业数字化测图原理与方法教学大纲

《数字测图原理与方法》课程教学大纲一、课程的性质和目的数字测图原理与方法是测绘工程专业开设的第一门专业基础课，是以基本概念、基本理论和基本方法为主，注重应用，重视实验、实习环节的一门课程。

学生通过数字测图原理与方法的学习，不仅可以掌握测绘科学与技术的基本知识，具备测绘工作的基本技能，还对现代测绘科学技术向一体化、数字化、自动化、智能化方向发展的趋势有所了解，并使理论更密切地联系实际。

通过本课程的教学，使学生树立正确的测绘工程专业的概念，培养学生良好的实验、实习习惯，实事求是的科学态度和严谨细致的工作作风，为后继课程的学习和将来参加社会生产实践打下基础。

二、课程的基本要求通过本课程的教学，要求学生掌握测绘的基本知识、基础理论和基本操作方法，掌握数字化测图的内外业全过程。

即掌握测量的基本知识和基本理论，具有使用常规测量仪器的操作技能。

学习大比例尺数字测图的原理、方法，掌握全站仪数字测图的全过程。

掌握处理测量数据的基本理论和方法，在工程建设的规划、设计和施工中能正确使用地形图和测绘资料。

掌握施工测设过程中最基本的测量方法，能正确使用测量仪器进行一般工程的施工放样工作。

三、课程内容与要求第一章绪论（2学时）1、学习目的和要求通过学习了解测绘学的任务和作用及发展史，知道测绘学科的分类，明白本课程的学习目的、方法和要求。

2、课程内容（1）测绘学的任务及作用；（2）数字测图的发展概况分析化学的进展；（3）学习数字测图原理与方法的目的和要求。

3、考核知识点和考核要求（1）识记：测绘学的内容、测绘学科的分类及其研究内容和特点。

（2）领会：学习数字测图原理与方法的目的和要求。

第二章测量的基本知识（6学时）1、学习目的和要求通过本章学习，掌握有关测量的基本概念和基本知识；了解用水平面代替水准面的限度，熟悉地图投影和地形图分幅与编号方法。

2、课程内容（1）地球形状和大小；（2）测量常用坐标系和大地定位；（3）地图投影和高斯平面直角坐标系；（4）高程；（5）用水平面代替水准面的限度；（6）方位角；（7）地形图的基本知识；（8）地形图的分幅与编号。

简述数字化测图

简述数字化测图关键词：数字化测图、内外业一体化数字测图、摄影侧量与遥感数字测图、原图数字化成图。

摘要：采用内外业一体化数字测图、摄影侧量与遥感数字测图、原图数字化成图等测绘技术，获得供地理信息系统（GIS）使用的地形信息数据资源的“4D”产品。

数字化测图的实质是将图形模拟量（地面模型）转换为数字，将模拟量转换为数字的过程就是数据采集。

数据采集后由电子计算机对数据进行处理，得到内容丰富的地形图，并且能够由电子计算机的图形输出设备恢复地形图或各种专题图形。

数字化测图包括内外业一体化数字测图、摄影测量与遥感数字测图、原图数字化成图等。

数字化测图的成果以计算机文件的形式通过磁盘、光盘等存储，将地面信息通过数字信息储存形成数字地图。

数字地图包括数字高程模型（DEM）、数字正射影像(DOM)、数字线划图（DLG）和数字栅格图（DRG）。

一、数字化测图基本原理首先通过航片数据采集、原图数字化、野外地面数据采集生成定位信息和绘图信息(其中野外地面数据采集需要绘制草图)；把定位信息和绘图信息进行数据传输、数据处理生成地物模型和地貌模型；通过对地物模型和地貌模型（野外地面数据采集参照绘制的草图）进行屏幕编辑生成绘图文件，对绘图文件进行存盘或输出地形图。

二、数字化测图的方法（一）、摄影测量与遥感数字测图利用航天摇感技术缩短中小比例尺地形图数据的更新周期，如利用卫星正射影像图完成中小比例尺地形图的成图或更新；利用航空遥感技术进行大比例尺航测数字化成图，能大大缩短作业的时间，降低生产成本。

成图方法：采用先内业数字化采集后外业调绘，再由内业数据编辑成图的作业流程，高程注记点采用航内测图高程。

工程流程如下：航空摄影、像控点联测、电算加密、航内测图、外业调绘与补测、数字化建库、成果验收。

航空摄影：1、航摄依据：航摄仪、象幅、焦距、航摄比例尺，地形图范围、测区相对航高、太阳高度角、阴影、飞行方向等项要求。

2、飞行质量的要求：航向重叠、旁向重叠、象片倾斜角、旋偏角、同一航线上相邻象片的航高差,利用GPS定位导航。

数字测图原理与方法

数字测图原理与方法数字测图是一种利用数字技术对地理空间信息进行测量和表达的方法，它是地理信息系统（GIS）和遥感技术的重要组成部分，也是现代测绘学的发展方向之一。

数字测图的原理和方法对于地理信息的获取、处理和应用具有重要意义，下面将介绍数字测图的原理和方法。

首先，数字测图的原理是基于地理空间数据的数字化表示和处理。

地理空间数据是指地球表面上各种自然和人文现象的地理位置和属性信息，包括地形、地貌、地物、土地利用、交通网络等。

数字测图的原理是将地理空间数据以数字方式进行表示和存储，通过数字化的手段进行测量、分析和表达，以实现对地理空间信息的有效管理和利用。

其次，数字测图的方法包括地理信息获取、数据处理和空间分析三个方面。

地理信息获取是指通过遥感技术、全球定位系统（GPS）等手段获取地理空间数据，包括影像数据、地面控制点、地物属性等；数据处理是指对获取的地理空间数据进行预处理、配准、拼接等操作，以获取高质量、一致性的地理信息数据；空间分析是指对处理后的地理信息数据进行空间关系分析、空间模型构建、地理空间数据可视化等操作，以实现对地理空间信息的深度挖掘和应用。

最后，数字测图的应用领域包括地理信息系统、城市规划、资源环境管理、农业生态等多个领域。

在地理信息系统中，数字测图可以实现对地理空间数据的管理、查询、分析和可视化展示；在城市规划中，数字测图可以为城市规划设计、土地利用规划、交通规划等提供空间数据支持；在资源环境管理中，数字测图可以为资源调查、环境监测、灾害风险评估等提供空间信息支持；在农业生态领域，数字测图可以为土地利用规划、农田水利管理、生态环境保护等提供空间数据支持。

总之，数字测图的原理和方法是地理信息科学和技术的重要组成部分，它对于地理空间信息的获取、处理和应用具有重要意义。

通过对数字测图的原理和方法的深入理解和应用，可以更好地实现对地理空间信息的有效管理和利用，推动地理信息科学和技术的发展，为经济社会发展和生态环境保护提供更好的支持和服务。

数字测图原理与方法

数字测图原理与方法数字测图原理与方法一、比例尺的概念及比例尺的分类。

比例尺：图上长度与相应的实地水平长度之比，称为该图的比例尺。

比例尺的分类①小比例尺：1:25万、1:50万、1:100万②中比例尺：1:2.5万、1:5万、1:10万③大比例尺：1:500、1:1000、1:2000、1:5000、1:1万二、白纸测图与数字测图的基本概念。

(1)白纸测图：传统的地形测量是利用测量仪器对地球表面局部区域内的各种地物、地貌（总称地形）的空间位置和几何形状进行测定，以一定的比例尺并按图式符号绘制在图纸上，即通常所称的白纸测图。

(2)数字测图：广义地讲，生产数字地图的方法和过程就是数字测图。

数字测图实质上是一种全解析机助测图方法。

它以计算机为核心，在相关输入输出设备的支持下，对地形空间数据进行采集、存贮、处理、输出和管理。

三、什么是大比例尺数字地图？贮存在数据载体(磁带、磁盘或光盘)上的数字形式的大比例尺地图。

四、大比例尺数字地图的特点。

（1）以数字形式表示地图的内容。

（2）具有良好的现势性。

（3）以数字形式贮存的1:1的数字地图，不受比例尺和图幅的限制。

（4）具有较高的位置精度且精度均匀。

（5）为与空间位置有关的信息系统提供基础数据。

（6）地图的建立需要较大的费用和较长的时间。

（7）读写需要相应的软硬件的支持。

五、数字测图技术特点。

（1）精度高（2）自动化程度高、劳动强度小（3）更新方便、快捷（4）便于保存与管理（5）便于应用（6）易于发布和实现远程传输六、数字测图系统的工作过程及作业模式。

数字测图（digital surveying and mapping，简称DSM）系统是以计算机为核心，在外连输入输出设备硬、软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。

大比例尺数字测图分为三个阶段：数据采集、数据处理和地图数据的输出。

广义地理解数字测图系统:采集地形数据输入计算机，由机内的成图软件进行处理、成图、显示，经过编辑修改，生成符合国标的地形图，并控制数控绘图仪出图。

数字化测图原理与方法(高井祥版)

****科技大学继续教育学院
2010/2011学年第一学期自学周历表
函授站：科大站
专业班级：2010级地质工程（本科层次）
课程：数字化测图原理与方法函授学时：以教学计划为准
自学内容
面授主要讲授内容
必做习题
交作业时间
第一章测量基本知识
第一节至第六节
1.测绘学研究的内容
2.地球的形状与大小
3.测量常用坐标系统
9.如何确定用水平面代替水准面的限度？
10.何谓平面图、地图、地形图、专题图？
11.何谓比例尺、比例尺精度？比例尺精度有何作用？
12.何谓直线定向？常用的标准方向有哪几种？何谓磁偏角、子午线收敛角？
13何谓方位角、真方位角、磁方位角、坐标方位角？后三种方位角之间有什么关系？
14何谓象限角？象限角与方位角有什么换算关系？
15.坐标方位角正方位角与反方位角是什么关系？
16.何谓地物、地貌、地形、地形图测绘、施工放样？
17.测量工作必须遵循的两个原则是什么?为什么要遵循这两个原则？
18.何谓控制点、控制网、控制测量？
19.何谓特征点（碎部点）、碎部测量？
20.测量的基本工作有哪些？何谓测量工作外业、内业？
21.何谓水平角、垂直角、天顶距？
61.何谓前方交会、侧方交会、后方交会、测边交会？
62.水准路线有几种布设形式？
63.试述四等及等列水准测量使用双面水质尺时一个测站上的观测程序与记录格式。
64.试述四等及等外水准测量的内业计算工作。
65.试述三角高程观测方法及计算方法。
66.全球定位系统（GPS）有几部分组成？各部分的有何作用。
67.试述GPS测量实施的方法和工作程序。
45.何谓系统误差、偶然误差、真误差、粗差、测量误差？何谓观测条件、等精度观测、非等精度观测？

数字测图原理与方法分解

1.参考椭球定位确定参考椭球面与大地水准面的相关位置，使参考椭球面在一个国家或地区范围内与大地水准面最佳拟合，称为参考椭球定位。

在一个国家适合地点选定一地面点P 作为大地原点，并对该点进行精密天文测量和高程测量。

将P点沿铅垂线方向投影到大地水准面上得到P’点，设想大地水准面与参考椭球面在P’点相切，椭球面上P’点的法线与该点对大地水准面的铅垂线重合，令椭球短轴与地球自转轴平行，其赤道面与地球赤道面平行。

这样的定位方法实际上可用三个要求表示：大地原点上的大地经度和纬度分别等于该点上的天文经、纬度；由大地原点至某一点的大地方位角等于该点上同一边的天文方位角；大地原点至椭球面的高度恰好等于其至大地水准面的高度。

这样的定位方法称为单点定位法。

2.国家统一坐标我国位于北半球，在高斯平面直角坐标系内，X坐标均为正值，而Y坐标值有正有负。

为避免Y坐标出现负值，规定将X坐标轴向西平移500km，即所有点的Y 坐标值均加上500km。

此外，为便于区别某点位于哪一个投影带内，还应在横坐标值前冠以投影带带号。

这种坐标称为国家统一坐标。

例如，P点的坐标Xp=3275611.188m；Yp= -276543.211m，若该点位于第19带内，则P点的国家统一坐标表示为：xp=3275611.188m，yp=19223456.789m3.我国的高程基准青岛验潮站1950-1956年间的验潮结果推算了黄海平均海面，称为“1956年黄海高程系”，青岛水准原点高程为72.289m，1952-1979年的验潮结果确定新的黄海平均海面，称为“1985国家高程基准”，青岛青岛水准原点高程为72.260m。

4.一二等水准测量使用尺长更稳定的铟瓦水准尺，这种水准尺的分划是漆在铟瓦合金带上，铟瓦合金带则以一定的拉力引张在木质尺身的沟槽中。

这样铟瓦合金带的长度不好受木质尺身伸缩变形的影响。

铟瓦水准标尺的分格值有10mm和5mm两种。

分格值为10mm的铟瓦水准标尺，它有两排分划，尺面右边一排分划注记从0~300cm，称为基本分划，左边一排分划注记从300~600cm，称为辅助分划。

数字测图原理与方法

数字测图原理与方法数字测图是一种通过数字化设备对实际物体进行测量和记录的技术，它在地理信息系统、工程测量、地质勘探等领域有着广泛的应用。

数字测图的原理和方法对于提高测绘精度、简化测量流程、提高工作效率具有重要意义。

本文将就数字测图的原理和常用方法进行介绍。

一、数字测图的原理。

数字测图的原理是利用数字化设备对实际物体进行采集和记录，通过对采集到的数据进行处理和分析，最终生成数字化的地图或图像。

数字测图的原理主要包括数据采集、数据处理和数据输出三个环节。

1. 数据采集。

数据采集是数字测图的第一步，主要通过全站仪、GPS定位仪、激光测距仪等设备对实际物体进行测量和采集。

采集到的数据包括坐标、高程、角度等信息，这些数据是数字测图的基础。

2. 数据处理。

数据处理是数字测图的核心环节，主要包括数据编辑、数据配准、数据融合等步骤。

通过对采集到的数据进行处理，可以消除误差、提高精度，最终得到准确的数字化地图或图像。

3. 数据输出。

数据输出是数字测图的最后一步，通过打印、输出文件等方式将处理好的数字化地图或图像呈现出来，以便后续的应用和分析。

二、数字测图的方法。

数字测图的方法包括全站仪测量法、GPS定位法、激光测距法等多种技术手段，下面将对其中几种常用的方法进行介绍。

1. 全站仪测量法。

全站仪是一种综合了测角、测距、测高等功能的测量仪器，通过全站仪对地物进行测量，可以得到高精度的三维坐标信息。

全站仪测量法在工程测量、地质勘探等领域有着广泛的应用。

2. GPS定位法。

GPS定位法是利用全球卫星定位系统对地物进行定位和测量的方法，通过GPS定位仪可以实现对地物位置的快速准确测量，适用于大范围地物的测量和监测。

3. 激光测距法。

激光测距法是利用激光测距仪对地物进行距离测量的方法，通过激光测距仪可以实现对地物距离的快速高精度测量，适用于复杂地形和难以接近的地物测量。

以上介绍了数字测图的原理和常用方法，数字测图技术的不断发展将为各行各业带来更多的便利和可能，希望本文能对数字测图技术的学习和应用有所帮助。

《数字化测图原理与方法》教学大纲

《数字化测图原理与方法》教学大纲第一篇：《数字化测图原理与方法》教学大纲《数字化测图原理与方法》教学大纲一、课程基本信息1、课程英文名称：The Principle and Method of Digital Surveying and Mapping2、课程类别：专业基础课3、课程学时：总学时48，上机学时284、学分：35、先修课程：测量学、计算机绘图（AUTOCAD）6、适用专业：测绘工程7、大纲执笔：测绘工程教研室刘福臻8、大纲审批：建筑工程学院学术委员会9、制定（修订）时间：2006年9月二、课程的目的与任务《数字化测图原理与方法》是本专业的一门骨干专业基础课，它包括基本测量理论和仪器操作、测量误差基本知识、控制测量、数字化地形图测绘技术基础和数字化测图的内业编辑等内容。

通过本课程的教学，使学生获得有关数字化测量的最基本的理论知识、大比例尺数字化测图的方法，能够绘制数字化地形、地籍图。

为后续的《工程控制测量》等课程的学习打下坚实的基础。

三、课程的基本要求要求学生：(1)基本掌握：全站仪、经纬仪、水准仪等光学或电子仪器的测量原理和使用方法；(2)基本掌握：大比例尺数字化测图的基本技术、作业方法；(3)初步掌握：数字化成图的软件使用；(4)达到能独立从事地面点位的平面位置和高程的测量作业，完成大比例尺数字化地形图测绘工作。

四、课程内容、要求及学时分配【理论教学】：(一)数字化测量的基本知识2学时教学内容：1、数字化的概念、内容，2、数字化成图的原理和工作原则，3、数字化测图的基本知识，4、测量坐标系与数字化测图坐标系的转换。

重点：数字化测图的基本知识，测量坐标系与数字化测图坐标系的转换。

难点：测量坐标系与数字化测图坐标系的转换。

(二)基本测量原理和仪器6学时教学内容：1、经纬仪、水准仪、测距仪和全站仪的测量原理2、全站仪的操作使用方法，3、用全站仪进行常规测量，4、用全站仪进行程序测量，5、全站仪的系统设置，6、全站仪进行数据存储，7、用全站仪进行放样。

数字测图原理与方法

数字测图原理与方法数字测图是一种利用数字化技术进行测绘和绘图的方法，它可以高效地获取地理空间信息，并进行数字化处理和分析。

数字测图技术的发展，为地图制图和地理信息系统的建设提供了强大的支持，也为各行各业的应用提供了丰富的空间数据资源。

本文将介绍数字测图的原理和方法，以及其在实际应用中的意义和作用。

一、数字测图的原理。

数字测图是利用遥感技术、全球定位系统（GPS）、地理信息系统（GIS）等现代技术手段，获取地理空间信息，并进行数字化处理和表达的一种测绘方法。

数字测图的原理主要包括地面控制点的获取、影像数据的获取、数字化处理和数据融合等环节。

其中，地面控制点的获取是数字测图的基础，它通过GPS等定位技术获取地面点的坐标信息；影像数据的获取则是利用遥感技术获取地面的影像数据，包括卫星影像、航空影像等；数字化处理则是将获取的地理空间信息进行数字化处理，包括影像的配准、地物的提取等；数据融合则是将不同来源的地理空间信息进行融合，形成完整的数字地图数据。

二、数字测图的方法。

数字测图的方法主要包括遥感影像获取、GPS定位、数字化处理和数据融合等环节。

首先，遥感影像获取是数字测图的基础，它通过卫星、航空等遥感平台获取地面的影像数据；GPS定位则是通过全球定位系统获取地面点的坐标信息；数字化处理则是将获取的地理空间信息进行数字化处理，包括影像的配准、地物的提取等；数据融合则是将不同来源的地理空间信息进行融合，形成完整的数字地图数据。

三、数字测图的意义和作用。

数字测图技术的发展，为地图制图和地理信息系统的建设提供了强大的支持。

它不仅可以高效地获取地理空间信息，还可以进行数字化处理和分析，为各行各业的应用提供了丰富的空间数据资源。

数字测图在城市规划、土地利用、资源调查、环境监测等领域都有着重要的应用价值，可以为决策提供科学依据，为社会经济的发展提供支持。

综上所述，数字测图是一种利用数字化技术进行测绘和绘图的方法，它通过遥感技术、GPS定位等现代技术手段，获取地理空间信息，并进行数字化处理和表达。

数字测图原理与方法

h往（a1 b1） (a2 b2 ) h返 (b2' a2' ) (b1' a1' )
往返观测取平均可减小尺子的升沉误差。
h h往 h返 2
4.4.3外界环境带来的
➢ 大气折光
在晴天，地面温度高，
空气的密度较上面的稀，光线向上折射。
1）视线高出地面0.3m， 2）选择合适的天气（阴
一对水准尺黑面零点差
设置偶数测站
m居中
0.1
S
m居中
0.1 2
S
4.4.2 观测误差 — 作业过程操作带来的
➢ 调焦误差
4.4.2 观测误差 — 作业过程操作带来的
➢ 水准尺上估读误差：受望远镜的放大率、人眼的 ➢ 局限性，视距长度等影响。
1591 ? 中丝读数： 1592 ?
1593 ?
4.4.2观测误差 — 作业过程操作带来的
K+黑减红
高差中数
备考
2121
2196 后
1934 6621
0
1747
1821 前
2008 6796 -1
2
37.4
37.5 后 - 前 -0074 -0175 +1 -0074.5
-0.1
-0.3
1914
2055 后 5 1726 6513
0
1539
1678 前 6
1866 6554 -1
➢ 水准尺竖立不直 ✓对读数的影响：
a a1 cos1 a2 cos 2 acos a a1 a a2 a a(1 cos )
✓一个测站：
h a b (a' b' )(1 cos ) h' (1 cos )

数字测图原理与方法的应用

数字测图原理与方法的应用引言数字测图是一种利用数字技术进行测量和分析的方法。

随着数字技术的快速发展，数字测图在各个领域的应用日益广泛。

本文将介绍数字测图的原理以及在实际应用中的方法。

数字测图的原理数字测图是通过数字图像处理技术对图像进行测量和分析。

其原理主要包括以下几个方面：1.图像获取：数字测图首先需要获取需要测量和分析的图像。

图像可以通过摄像机、扫描仪等设备进行获取，并以数字形式保存。

2.图像预处理：获取到的图像可能存在噪声、失真等问题，需要进行预处理。

预处理包括去除噪声、增强对比度、调整亮度等操作，以提高图像的质量。

3.特征提取：数字测图需要从图像中提取出需要测量和分析的特征。

常用的特征包括线段、角度、曲率等。

特征提取可以通过边缘检测、角点检测、形状匹配等方法来实现。

4.测量和分析：特征提取之后，可以对提取出的特征进行测量和分析。

测量方法根据特征的不同而不同，可以包括直接测量、间接测量、统计分析等。

5.结果显示：数字测图的结果需要以可视化的方式显示出来。

可以通过绘制图形、绘制表格等方式展示测量和分析的结果。

数字测图的应用方法数字测图在各个领域都有广泛的应用。

以下列举了几个常见的应用方法：1. GIS（地理信息系统）在GIS中，数字测图可以用于获取和处理地理空间数据。

例如，利用卫星图像进行地貌测量、地形分析，可以帮助绘制地图、规划城市等。

2. 工程测绘在建筑工程、土木工程等领域，数字测图可以用于测量建筑物的大小、形状，进行建筑物的变形监测等。

通过数字测图可以快速获取准确的测量结果，提高工程施工的效率。

3. 医学影像处理在医学影像处理中，数字测图可以用于测量人体器官的大小、形状，进行病变检测等。

数字测图可以对医学图像进行定量分析，提供医生诊断和治疗的依据。

4. 工业检测在工业检测中，数字测图可以用于产品尺寸的测量、表面缺陷的检测等。

通过数字测图可以快速准确地对产品进行检测，提高产品质量和生产效率。

数字测图原理及方法概述

数字测图原理及方法概述数字测图是一种利用数字影像处理技术对地物进行测量和分析的方法。

它利用数字图像的像素信息来进行测量和分析，可以快速、精确地获得地物的位置、形状、面积、长度等数据，广泛应用于地理信息系统、遥感技术、地图制图等领域。

数字测图的原理是利用数字图像中像素的位置和灰度值来表示地物的空间信息，通过数字影像处理算法对图像进行处理，提取出地物的边界和特征，并进行测量和分析。

常用的数字测图方法包括边缘提取、图像分割、特征提取、几何校正等。

在数字测图中，常用的测量方法包括像素尺度测量、地理坐标转换、几何校正和配准、特征提取和匹配等。

通过这些方法，可以获得地物的位置、形状、面积等参数，实现对地物的精确测量和分析。

数字测图具有测量速度快、精度高、成本低等优点，因此在地理信息系统、城市规划、环境监测、水资源管理等领域得到广泛应用。

同时，随着数字影像处理技术的不断发展和完善，数字测图的方法和应用也在不断扩展和深化，对于地物的准确测量和分析起到了积极的推动作用。

数字测图的原理和方法是现代地理信息系统和遥感技术中的重要组成部分。

它利用数字图像的像素信息来进行地物的测量和分析，通过数字影像处理算法对图像进行处理，提取出地物的边界和特征，进行测量和分析。

数字测图的方法包括边缘提取、图像分割、特征提取、几何校正等，通过这些方法可以获得地物的位置、形状、面积等参数，实现对地物的精确测量和分析。

数字测图的一个重要原理是像素尺度测量，即利用数字影像中像素的位置和灰度值来表示地物的空间信息。

由于数字图像是由离散的像素组成，因此测量时需要考虑像素的尺度问题。

通常情况下，地物的位置和形态信息可以通过像素的位置和灰度值来获取，但是在进行测量时需要考虑像素的尺度，以确保测量的准确性。

另外，数字测图还涉及地理坐标转换、几何校正和配准、影像拼接等方法，以实现对地物的精确测量和分析。

在数字测图中，地理坐标转换是非常重要的。

由于数字影像的像素坐标是相对坐标，需要将其转换为地理坐标，才能方便地与地图坐标进行对应和比较。

数字化测图—第1讲[27页]

矢量数据结构是人们最熟悉的图形数据结构，各类数字图的工程应用基本上都使用矢量格式数字图，而栅格格式的数字图，存在不能编辑修改、不便于工程量算、放大输出时图形不美观等问题，而且一般情况下，同样大小的区域，栅格格式的地形图数据量比矢量数据量大得多。
栅格格式的地形图，常常要将其转换为矢量数据格式的数字图，这项工作称之为矢量化。
白纸测图（模拟法测图）
传统的大比例尺地形测量是测量地形、地物特征点到测站的距离及其相对某一参考方向的角度，使用量角器、比例尺等绘图工具，直接在绘图纸上定点，并按规定的绘图符号手工绘制地形图。这种测图方法，因为直接在绘图纸上绘图，被称为白纸测图或模拟法测图。
回顾
结合大二地形测量实习,总结白纸测图的作业流程。
请同学们思考一下，说说大比例尺数字化测图比白纸测图的优越性所在。
1. 1. 2 数字化测图的基本原理
数字化测图的基本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助于计算机绘图系统处理，显示、输出与传统地形图表现形式相同的地形图。
数据采集：将地形、地物要素转换为数字信息的过程。
数字地形信息要经过计算机绘图系统处理，借助于显示屏幕或绘图仪，才能显现为传统形式的地形图。(点、线、面）
计算机绘图系统显示出的一切都和传统地形图一样，所不同的是，显示屏或绘图仪输出的仅仅是数字地图信息的一种表现形式，而不像传统的纸质地形图，所看到的即是它的全部。
1.1. 4 数字地形图的数据格式
连接信息与属性信息只能靠观测员实地观察确定，没有准确、完整的连接与属性信息，点位信息作为孤立的点，是没有价值的。
对于大比例尺数字化测图而言，观察与记录连接与属性信息，是细致、复杂的工作，需要观测员具有良好的地形表现能力和专业素质。

数字化测绘技术原理

数字化测绘技术原理数字化测绘技术是指利用计算机和相关软件对测绘数据进行处理、分析和展示的技术。

它通过将现实世界的地理信息转化为数字形式，实现了对地理信息的高效、精确和便捷的管理与应用。

数字化测绘技术的原理主要包括数据采集、数据处理和数据可视化三个方面。

一、数据采集数据采集是数字化测绘技术的第一步，它主要通过各种测量仪器和传感器获取现实世界的地理信息。

常用的数据采集方法包括全站仪测量、GPS测量、遥感影像获取等。

全站仪测量是一种利用光学测量原理进行地面点位测量的方法，通过测量仪器的观测和计算，获取地面点的坐标和高程等信息。

GPS测量是一种利用卫星定位和导航技术进行地理信息测量的方法，通过接收卫星信号实现对地球上点位的定位。

遥感影像获取则是利用航空或卫星平台获取地球表面的影像信息，通过对影像进行解译和处理，获取地理信息。

二、数据处理数据处理是数字化测绘技术的核心环节，它主要通过计算机和相应的软件对采集到的地理信息进行处理和分析。

数据处理主要包括数据预处理、数据配准、数据拼接和数据融合等过程。

数据预处理是指对采集到的原始数据进行去噪、平滑、校正等处理，以提高数据的质量和准确性。

数据配准是指将采集到的多源数据进行坐标和几何关系的匹配，以实现不同数据源之间的一致性。

数据拼接是指将多个采集到的数据集合成一个完整的地理信息数据集，以实现对大范围区域的测绘。

数据融合是指将不同分辨率、不同源头的数据进行融合和整合，以提高地理信息的精度和可用性。

三、数据可视化数据可视化是数字化测绘技术的最终目标，它通过图形化展示和表达地理信息，使地理信息能够直观、清晰地呈现给用户。

数据可视化主要包括地图制作、三维模型生成和虚拟现实等技术。

地图制作是将地理信息以图形的形式展示出来，通常使用的是地理信息系统（GIS）软件，通过对数据进行符号化和编码，生成地图产品。

三维模型生成是将地理信息以三维形式展示出来，通常使用的是计算机辅助设计（CAD）软件或三维模型软件，通过对数据进行建模和渲染，生成三维地形模型或建筑物模型等。

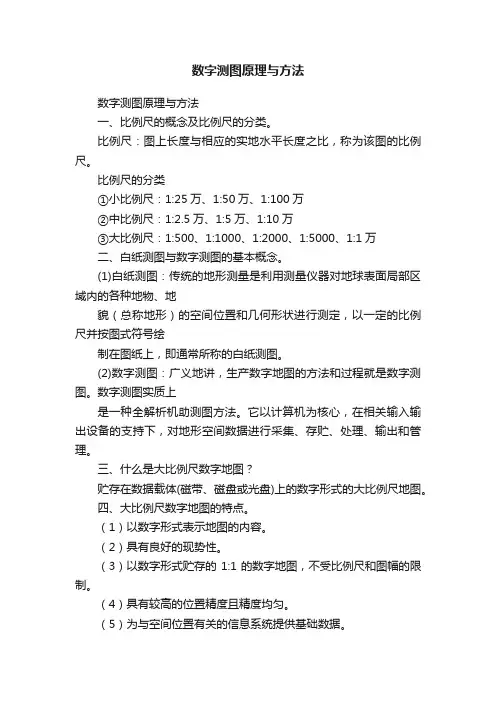

数字测图原理与方法

数字测图原理与方法§1.1 测绘学的任务及作用一、测绘学定义、内容、任务：研究测定和推算地面的几何位置、地球形状及地球重力场，据此测量地球表面自然形态和人工设施的几何分布，并结合某些社会信息和自然信息的地球分布，编制全球和局部地区各种比例尺的地图和专题地图的理论和技术的学科。

是地球科学的重要组成部分。

二、测绘学分支学科：大地测量学、测量学、摄影测量与遥感学、地图制图学、工程测量学、海洋测绘学。

1 、大地测量学大地测量学是研究和确定地球的形状、大小、重力场、整体与局部运动和地表面点的几何位置以及它们的变化的理论和技术的学科。

2 、摄影测量与遥感学摄影测量与遥感学是研究利用电磁波传感器获取目标物的影像数据，从中提取语义和非语义信息，并用图形、图象和数字形式表达的一门学科。

3 、地图制图学地图制图学是研究模拟和数字地图的基础理论、设计、编绘、复制的技术方法以及应用的学科。

4 、工程测量学工程测量学是研究工程建设和自然资源开发中，在规划、勘测设计、施工和运营管理各个阶段进行的控制测量、大比例尺地形测绘、地籍测绘、施工放样、设备安装、变形监测及分析与预报等的理论和技术的学科。

5、海洋测绘学海洋测绘学是以海洋水体和海底为对象, 研究海洋定位、测定海洋大地水准面和平均海面、海底和海面地形、海洋重力、海洋磁力、海洋环境等自然和社会信息的地理分布，及编制各种海图的理论和技术的学科。

三、测绘科学技术的地位和作用测绘科学技术的应用范围非常广阔，测绘科学技术在国民经济建设、国防建设以及科学研究等领域，都占有重要的地位，对国家可持续发展发挥着越来越重要的作用。

测绘工作常被人们称为建设的尖兵，不论是国民经济建设还是国防建设，其勘测、设计、施工、竣工及运营等阶段都需要测绘工作，而且都要求测绘工作“先行”。

1 、在国民经济建设方面，测绘信息是国民经济和社会发展规划中最重要的基础信息之一。

测绘工作为国土资源开发利用，工程设计和施工，城市建设、工业、农业、交通、水利、林业、通信、地矿等部门的规划和管理提供地形图和测绘资料。

测绘技术数字化测图原理

测绘技术数字化测图原理测绘技术是现代地理信息科学的重要组成部分，它通过对地球上事物的测量、观测和记录，提供了准确的地理空间信息。

在传统的测绘过程中，测图是不可或缺的一环。

随着科技的不断进步，测绘技术也得到了数字化的革新，数字化测图成为测绘工作中的重要环节。

本文将探讨数字化测图的原理和应用。

数字化测图的原理可以概括为三个方面：数据采集、数据处理和数据展示。

首先，数据采集是数字化测图的第一步。

传统的测图过程中，采用的是人工测量、绘制和记录，工作效率较低且容易出现误差。

而数字化测图则利用电子设备和遥感技术，可以快速获取地理信息，大大提高了测绘工作的效率。

例如，使用全球定位系统（GPS）可以精确定位地理要素的坐标，使用卫星影像可以获取大范围的地形图像。

数据采集的精确性和全面性对于数字化测图至关重要。

其次，数字化测图还需要进行数据处理。

采集到的数据需要进行清理、编辑和校正，以提高数据的准确性和精度。

数据处理包括地理数据的转换、编码和补正等操作。

通过数字化的处理，测图人员可以将杂乱的数据进行规范化处理，并进行地理要素的分类和属性的附加。

这样可以方便后续的地理分析和应用。

最后，数字化测图还需要进行数据展示。

展示是数字化测图的重要环节，也是使用者获取地理信息的途径。

数字化测图可以通过多种形式进行展示，如电子地图、地理信息系统和虚拟现实等。

这些展示方式可以根据使用者的需求和习惯进行定制，提供交互式的地理空间信息。

数字化测图的展示方式丰富多样，可以根据不同的应用场景进行选择和调整，便于人们获取精确、全面的地理信息。

数字化测图的应用领域广泛。

在城市规划和土地管理中，数字化测图可以提供准确的地形地貌信息，帮助决策者进行土地利用规划和资源管理。

在交通运输领域，数字化测图可以提供道路和铁路的准确位置和属性信息，帮助导航和交通管理。

在环境保护中，数字化测图可以提供地理分布和演变趋势等信息，帮助环境评估和生态保护。

数字化测图还可以应用于军事、灾害管理、市场调研等多个领域，为各种应用提供准确可靠的地理信息支撑。

数字化测图方法

以数字形式存储在磁盘或光盘上，用以表达地物、地貌特征点的空间集合形态。
一，数字化测图的优点
1.数字化测图使大比例尺测图走向自动化数字测图的自动化效率高，劳动强度小，错误（读、记、展）率小，绘得的地形图精确、美观、规范。
2. 数字化测图使大比例尺测图走向数字化 • 数字信息可供传输、处理、共享 • 自动提取面积、方位、坐标、距离 • 为CAD、GIS提供基础空间信息 • 进行分层、放大、裁剪等处理 • 局部更新速度快
五、测绘仪器发展
金属度盘经纬仪
光学经纬仪
苏一光 J2
北光 J2
T2
电子经纬仪
尼康
宾得
索佳
拓普康
徕卡
电子经纬仪
苏一光
南方测绘
全站仪
Leica
南方
自动跟踪全站仪
2.数字化测图软件
数字测图----一门新的学科体系数字测图一门新的学科体系 • 数字地面模型建模理论 • 等高线插值和拟合理论 • 数字结构与计算机图形学 • 内外业一体化理论 • 数字地图应用理论 • 测绘软件系统的设计理论与实施 • 电子测绘仪器原理、使用及相应的作业方法等
二、数字测图的系统组成
Digital Surveying and Mapping, DSM 以计算机为核心，连接测量仪器和输入、输出设备，在硬件、软件的支持下，对地面地形空间数据进行采集、输入、编辑、成图、输出、管理的测绘系统。地形数据采集（硬、软件）数据处理与成图（硬、软件）绘图和输出（硬、软件）
3.数字化测图实现了大比例尺测图高精度和低耗费 • 白纸测图有精度损失：图上0.1mm，比例尺为1： 1000，最好精度为10cm。 • 蓝晒、图纸变形等误差一般精度为0.3mm, 和原测距精度一致 • 数字测图无损失地记录了外业测绘数据。

数字测图原理及方法概述

操作键盘
按键键名
坐标测量键距离测量键角度测量键菜单键
功能
进入坐标测量模式进入距离测量模式进入角度测量模式在菜单模式与其它模式之间切换。在菜单模式下可设置应用程序测量。
操作键盘
按键键名

功能
返回距离测量模式，或上一层菜单；从常规测量模式直接进入数据采集模式或放样模式
开/关全站仪电源对应于屏幕下方相关位置显示的功能
组成部分
Carrying handle 手柄 Sighting collimator 粗瞄镜
Objective lens 物镜
Display unit 显示器
Optical plummet telescope 光学对中器
Horizontal motion clamp, Horizontal tangent screw 水平制动、微动螺旋 Base 基座
Operating key 操作健
Leveling screw 整平脚螺旋
组成部分
Telescope focusing knob 调焦手轮 Battery 电池
Telescope eyepiece 目镜 Plate level 管水准器
Vertical motion clamp, Vertical tangent screw 竖直制动、微动螺旋
Soft Display Key Mark F1 H-BZ
Function 设置水平角每转动到90 度的倍数时发出蜂鸣声转换水平角正方向为左旋转或右旋转打开或关闭竖直角的 COMPASS功能显示当前页码(P3)，按此功能键进入下一页(P1)
0SET HOLD HSET P1↓
TILT [F1] REP [F2] V% [F3] P2↓ [F4]
