组态软件的特点和应用
工业组态实践心得体会
随着我国工业自动化水平的不断提高，组态软件在工业自动化领域得到了广泛的应用。
作为一名从事工业自动化工作多年的工程师，我有幸参与了一项工业组态实践项目。
通过这次实践，我对组态软件的应用有了更深入的了解，以下是我的一些心得体会。
一、组态软件的基本概念及特点组态软件是一种用于工业自动化领域的图形化编程工具，它将传统的编程语言与图形化编程相结合，使得用户可以直观、快速地完成控制程序的编写。
组态软件具有以下特点：1. 易于上手：组态软件采用图形化编程方式，用户无需具备深厚的编程基础，即可轻松掌握。
2. 高效性：组态软件可以快速搭建控制系统，缩短项目周期。
3. 可扩展性：组态软件支持多种硬件设备，便于实现系统的扩展。
4. 通用性：组态软件适用于各种工业自动化领域，如PLC、DCS、MES等。
5. 丰富的库函数：组态软件提供丰富的库函数，方便用户实现复杂的控制逻辑。
二、实践过程中的收获1. 熟悉组态软件操作在实践过程中，我首先熟悉了组态软件的基本操作，包括界面布局、图形绘制、变量定义、程序编写等。
通过实际操作，我对软件的各个功能模块有了深入的了解。
2. 掌握编程技巧在编写控制程序时，我学会了如何运用组态软件的库函数，实现复杂的控制逻辑。
同时，我还掌握了编程技巧，如模块化编程、代码优化等，提高了编程效率。
3. 理解控制原理通过实践，我对工业自动化控制原理有了更深入的理解。
例如，在项目实施过程中，我了解到PID控制、模糊控制等常见控制算法的应用，以及如何根据实际需求选择合适的控制策略。
4. 提高项目实施能力在项目实施过程中，我学会了如何与客户沟通，了解客户需求，并根据需求设计系统。
同时，我还学会了如何协调各个部门，确保项目顺利进行。
5. 团队协作能力在项目实施过程中，我与团队成员密切合作，共同解决项目中遇到的问题。
通过这次实践，我的团队协作能力得到了提升。
三、实践过程中的不足1. 编程经验不足在编写控制程序时，由于编程经验不足，我在某些方面存在不足，如代码可读性、程序优化等。
组态软件的基本功能与特点解析

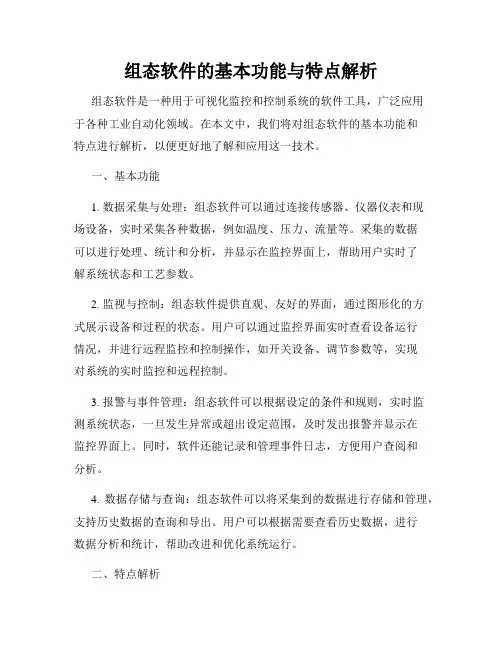

组态软件的基本功能与特点解析组态软件是一种用于可视化监控和控制系统的软件工具，广泛应用于各种工业自动化领域。
在本文中，我们将对组态软件的基本功能和特点进行解析，以便更好地了解和应用这一技术。
一、基本功能1. 数据采集与处理：组态软件可以通过连接传感器、仪器仪表和现场设备，实时采集各种数据，例如温度、压力、流量等。
采集的数据可以进行处理、统计和分析，并显示在监控界面上，帮助用户实时了解系统状态和工艺参数。
2. 监视与控制：组态软件提供直观、友好的界面，通过图形化的方式展示设备和过程的状态。
用户可以通过监控界面实时查看设备运行情况，并进行远程监控和控制操作，如开关设备、调节参数等，实现对系统的实时监控和远程控制。
3. 报警与事件管理：组态软件可以根据设定的条件和规则，实时监测系统状态，一旦发生异常或超出设定范围，及时发出报警并显示在监控界面上。
同时，软件还能记录和管理事件日志，方便用户查阅和分析。
4. 数据存储与查询：组态软件可以将采集到的数据进行存储和管理，支持历史数据的查询和导出。
用户可以根据需要查看历史数据，进行数据分析和统计，帮助改进和优化系统运行。
二、特点解析1. 灵活定制：组态软件具有较高的灵活性和可定制性，用户可以根据自身需求自定义监控界面和功能。
通过拖拽、缩放等操作，用户可以按需添加仪表、图表、报警指示灯等控件，构建个性化的监控界面。
2. 跨平台兼容：组态软件通常支持多种操作系统和平台，如Windows、Linux、Android等。
这使得它可以在不同的设备和终端上运行，实现跨平台监控和控制，提高系统的可用性和便捷性。
3. 可视化操作：组态软件通过图形化的方式展示系统和设备状态，使得操作更加直观、易于理解。
用户可以通过点击、拖拽等简单的操作完成系统的监控和控制，无需深入了解底层复杂的控制原理和编程知识。
4. 数据分析与报表：组态软件通常提供数据分析和报表功能，用户可以通过内置的数据统计和分析工具，对采集到的数据进行处理和分析，生成图表和报表，帮助用户更好地理解和优化系统运行。
工业控制组态软件及应用

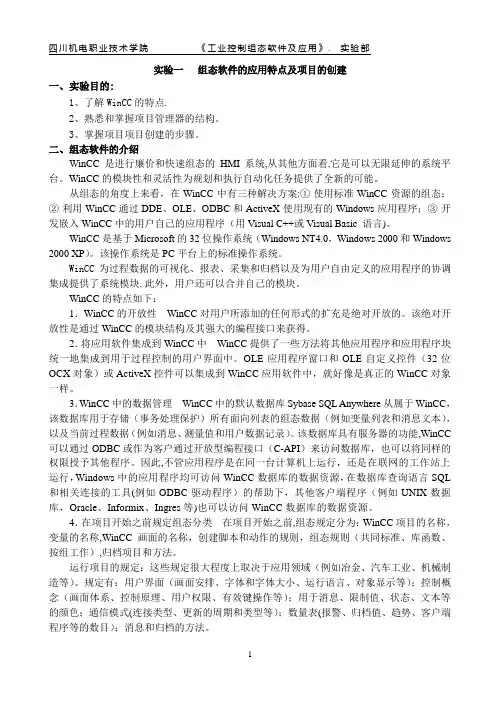

实验一组态软件的应用特点及项目的创建一、实验目的:1、了解WinCC的特点.2、熟悉和掌握项目管理器的结构。
3、掌握项目项目创建的步骤。
二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统,从其他方面看,它是可以无限延伸的系统平台。
WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。
从组态的角度上来看，在WinCC中有三种解决方案:①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言)。
WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。
该操作系统是PC平台上的标准操作系统。
WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块.此外，用户还可以合并自己的模块。
WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。
该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。
2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。
OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。
3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。
该数据库具有服务器的功能,WinCC 可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。
组态软件介绍
目前大部分组态软件都是在Windows环境下运行的，一般是用 面向对象设计语言开发的，开发过程中主要解决了以下几个问题：
3.实时数据库运行管理程序 组态软件内部含有实时数据库系统，用户定义的全局变 量都存放在实时数据库中，这些变量的集合被形象称为数据 词典。有些组态软件中也将变量称为“标签”。实时数据库 中的I/O变量是随着生产现场变送器的输出值而变化的，而实 时数据库中的I/O变量一变化就会引起画面上的图形变化。实 时数据库的管理功能包括定义变量名称、数据类型、与外部 设备的连接等各种参数。
二、 组态软件的种类 组态软件是20世纪80年代中期随着集散系统DCS（distributed control system）的诞生而出现的，当时集散系统的厂商只将本公 司生产的控制设备（如板卡、智能仪表、智能模块等）的图形和 驱动程序集中在一起制作成库，供用户设计时选用，这样的组态 软件是依赖于硬件的，不同的集散系统厂商开发的组态软件只能 适用于本公司生产的硬件设备，不可互相替代。直到现在仍有一 些这样的组态软件在流行，如美国A-B(Allen-Bradley)公司的 RSView32、德国西门子公司的WinCC等就是这种专用组态软件。 随着PC机可靠性的不断提高和在工控领域的普及发展，以及世界 上许多工控厂商主动公开通信协议，加入基于工业PC机的控制行 列，于是又诞生了一些通用组态软件。目前世界上流行的组态软 件有几十种，我国的通用组态软件开发也有近20年的历史，目前 国内较大的组态软件开发公司和产品有北京亚控公司的组态王 Kingview、北京三维力控公司的PCAuto、北京昆仑通态公司的 MCGS等。
组态软件报告模版

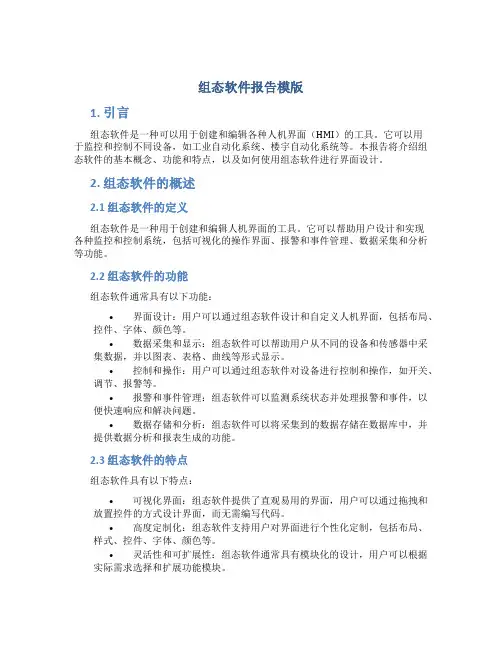

组态软件报告模版1. 引言组态软件是一种可以用于创建和编辑各种人机界面（HMI）的工具。
它可以用于监控和控制不同设备，如工业自动化系统、楼宇自动化系统等。
本报告将介绍组态软件的基本概念、功能和特点，以及如何使用组态软件进行界面设计。
2. 组态软件的概述2.1 组态软件的定义组态软件是一种用于创建和编辑人机界面的工具。
它可以帮助用户设计和实现各种监控和控制系统，包括可视化的操作界面、报警和事件管理、数据采集和分析等功能。
2.2 组态软件的功能组态软件通常具有以下功能：•界面设计：用户可以通过组态软件设计和自定义人机界面，包括布局、控件、字体、颜色等。
•数据采集和显示：组态软件可以帮助用户从不同的设备和传感器中采集数据，并以图表、表格、曲线等形式显示。
•控制和操作：用户可以通过组态软件对设备进行控制和操作，如开关、调节、报警等。
•报警和事件管理：组态软件可以监测系统状态并处理报警和事件，以便快速响应和解决问题。
•数据存储和分析：组态软件可以将采集到的数据存储在数据库中，并提供数据分析和报表生成的功能。
2.3 组态软件的特点组态软件具有以下特点：•可视化界面：组态软件提供了直观易用的界面，用户可以通过拖拽和放置控件的方式设计界面，而无需编写代码。
•高度定制化：组态软件支持用户对界面进行个性化定制，包括布局、样式、控件、字体、颜色等。
•灵活性和可扩展性：组态软件通常具有模块化的设计，用户可以根据实际需求选择和扩展功能模块。
•实时监控和控制：组态软件可以实时监控系统状态并进行实时控制，使用户能够快速响应和处理问题。
•数据分析和报表生成：组态软件可以对采集到的数据进行分析，并生成各种报表和图表，帮助用户了解系统运行情况和趋势。
3. 组态软件的界面设计3.1 界面布局界面布局是组态软件中最基本的设计元素之一。
用户可以通过拖拽和放置控件的方式进行布局，如将按钮、文本框、图表等控件放置在不同的位置和大小。
3.2 控件选择组态软件通常提供了各种各样的控件供用户选择，如按钮、开关、滑块、文本框、图表等。
组态软件实验报告范文(3篇)
第1篇实验名称：组态软件应用实验实验日期：2023年4月15日实验地点：计算机实验室一、实验目的1. 熟悉组态软件的基本功能和操作流程。
2. 学习如何使用组态软件进行实时数据的采集、处理和显示。
3. 培养实际应用组态软件解决实际问题的能力。
二、实验原理组态软件是一种广泛应用于工业自动化领域的软件，它可以将各种硬件设备连接起来，实现对实时数据的采集、处理和显示。
组态软件具有以下特点：1. 灵活性：可以灵活地配置各种硬件设备，满足不同应用需求。
2. 易用性：操作简单，用户界面友好，易于上手。
3. 可扩展性：支持多种接口，可以方便地与其他软件或硬件设备进行集成。
三、实验内容1. 组态软件的安装与启动2. 硬件设备的连接与配置3. 数据采集与处理4. 数据显示与报警设置5. 组态软件的应用案例四、实验步骤1. 组态软件的安装与启动（1）将组态软件安装光盘放入光驱，自动运行安装程序。
（2）按照安装向导提示，选择合适的安装路径、组件和选项，完成安装。
（3）启动组态软件，进入主界面。
2. 硬件设备的连接与配置（1）将硬件设备连接到计算机，确保设备正常运行。
（2）在组态软件中，选择“设备”菜单，添加相应的硬件设备。
（3）配置设备参数，如通讯方式、波特率、地址等。
3. 数据采集与处理（1）在组态软件中，创建一个新项目，设置项目名称、描述等信息。
（2）在项目中，添加数据采集设备，如模拟量输入、开关量输入等。
（3）设置采集设备的参数，如采样周期、数据类型等。
（4）对采集到的数据进行处理，如滤波、转换等。
4. 数据显示与报警设置（1）在组态软件中，创建一个新画面，用于显示实时数据。
（2）在画面上，添加相应的控件，如趋势图、仪表盘等。
（3）设置控件的数据源，将采集到的数据绑定到控件上。
（4）设置报警条件，如数据超出范围、设备故障等，并配置报警动作。
5. 组态软件的应用案例（1）以一个简单的工业生产过程为例，设计一个组态软件项目。
了解组态软件在舞台灯光控制中的应用
了解组态软件在舞台灯光控制中的应用在舞台灯光控制中，组态软件是一种重要的工具，它可以帮助舞台灯光师更加高效地管理和控制舞台灯光效果。
本文将介绍组态软件在舞台灯光控制中的应用，包括组态软件的功能和特点，以及它对于舞台灯光控制的优势。
一、组态软件的功能和特点组态软件是一种专门用于图形化配置和管理系统的软件工具。
在舞台灯光控制中，组态软件可以实现以下功能：1. 灯光设置：组态软件可以帮助舞台灯光师对每个灯光设备进行设置和调整。
通过软件界面，灯光师可以根据舞台需求，设置每个灯光设备的亮度、颜色、倾斜角度等参数，实现对舞台灯光的精确控制。
2. 灯光调试：组态软件提供了灯光调试的功能，可以帮助舞台灯光师进行灯光效果的实时预览和调整。
舞台灯光师可以通过软件界面，观察灯光效果的变化，调试出最佳的舞台灯光效果。
3. 舞台布局：组态软件还可以帮助舞台灯光师进行舞台布局的设计和规划。
通过软件界面，舞台灯光师可以按照舞台尺寸和要求，对灯光设备进行位置和布局的调整，确保舞台上的灯光效果符合剧目要求。
组态软件在舞台灯光控制中的特点主要有以下几个方面：1. 图形化操作：组态软件以直观的图形界面呈现，灯光师可以通过鼠标和键盘进行操作，而不需要繁琐的指令输入。
这大大降低了操作的难度和学习成本，提高了舞台灯光师的工作效率。
2. 实时预览：组态软件可以实时预览灯光效果，让舞台灯光师可以随时观察灯光效果的变化，及时进行调整。
这样可以节省时间和精力，同时确保舞台灯光效果的质量。
3. 精准控制：组态软件提供了对灯光设备的精确控制，可以对每个灯光设备的参数进行调整，实现更精准的灯光控制。
舞台灯光师可以根据剧目需求，对每个灯光设备进行个性化的设置，创造出更多样化的灯光效果。
二、组态软件在舞台灯光控制中的应用组态软件在舞台灯光控制中有着广泛的应用场景，以下是其中一些主要应用：1. 舞台演出：在舞台演出中，舞台灯光效果是至关重要的。
舞台灯光师可以使用组态软件，通过灯光设备的调试和设置，实现舞台灯光效果的精确控制。
mcgs组态软件简介
MCGS组态软件简介摘要：组态软件，又称监控组态软件，译自英文SCADA,即Supervision,Control and Data Acquisition(数据采集与监视控制),组态软件的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。
关键字：MCGS组态软件监控组态软件系统构成国内外组态软件正文：1、 MCGS组态软件的功能和特点MCGS即"监视与控制通用系统"，英文全称为Monitor and Control Generated System。
MCGS是为工业过程控制和实时监测领域服务的通用计算机系统软件，具有功能完善、操作简便、可视性好、可维护性强的突出特点。
MCGS工控组态软件的功能和特点可归纳如下：1.概念简单，易于理解和使用。
2.功能齐全，便于方案设计。
3.实时性与并行处理。
4.建立实时数据库，便于用户分步组态，保证系统安全可靠运行。
5.设立“设备工具箱”，针对外部设备的特征，用户从中选择某种“构件”，设置于设备窗口内，赋予相关的属性，建立系统与外部设备的连接关系，即可实现对该种设备的驱动和控制。
6.“面向窗口”的设计方法，增加了可视性和可操作性。
7.利用丰富的“动画组态”功能，快速构造各种复杂生动的动态画面。
8.引入“运行策略”的概念。
复杂的工程作业，运行流程都是多分支的。
9.MCGS系统由五大功能部件组成，主要的功能部件以构件的形式来构造。
10.支持OLE Automation技术。
MCGS允许用户在Visual Basic中操作MCGS 中的对象，提供了一套开放的可扩充接口，用户可根据自己的需要用VB编制特定的功能构件来扩充系统的功能。
11.MCGS中数据的存储不再使用普通的文件，而是用数据库来管理一切。
SCADA组态软件简介
组态软件求助编辑编辑本段系统，提供类BASIC语言，有的支持VB，现在有的组态软件甚至支持C#高级语言。
组态软件大都支持各种主流工控设备和标准通信协议，并且通常应提供分布式数据管理和网络功能。
对应于原有的HMI（人机接口软件，Human Machine Interface）的概念，组态软件还是一个使用户能快速建立自己的HMI的软件工具或开发环境。
在组态软件出现之前，工控领域的用户通过手工或委托第三方编写HMI应用，开发时间长，效率低，可靠性差；或者购买专用的工控系统，通常是封闭的系统，选择余地小，往往不能满足需求，很难与外界进行数据交互，升级和增加功能都受到严重的限制。
组态软件的出现使用户可以利用组态软件的功能，构建一套最适合自己的应用系统。
随着它的快速发展，实时数据库、实时控制、SCADA、通讯及联网、开放数据接口、对I/O设备的广泛支持已经成为它的主要内容监控组态软件将会不断被赋予新的内容。
编辑本段国外进口品牌组态软件国外组态软件：1、InTouch：Wonderware（万维公司）是Invensys plc“生产管理”部的一个运营单位，是全球工业自动化软件的领先供应商。
Wonderware的InTouch软件是最早进入我国的组态软件。
在80年代末、90年代初，基于Windows3.1的InTouch软件曾让我们耳目一新，并且InTouch提供了丰富的图库。
但是，早期的InTouch软件采用DDE方式与驱动程序通信，性能较差，最新的InTouch7.0版已经完全基于32位的Windows平台，并且提供了OPC支持。
2、IFix：GE Fanuc 智能设备公司由美国通用电气公司（GE）和日本Fanuc公司合资组建，提供自动化硬件和软件解决方案，帮助用户降低成本，提高效率并增强其盈利能力。
Intellution公司以Fix组态软件起家，1995年被爱默生收购，现在是爱默生集团的全资子公司，Fix6.x软件提供工控人员熟悉的概念和操作界面，并提供完备的驱动程序（需单独购买）。
组态软件的关键功能和特点
组态软件的关键功能和特点组态软件是一种专门用于可视化设计和监控系统调度的软件工具。
它不仅仅是一个图形界面，更是一个重要的工具，用于创建、配置和管理复杂的监控、控制和自动化系统。
组态软件提供了许多关键功能和特点，以帮助用户有效地实现系统的可视化管理。
本文将重点介绍组态软件的关键功能和特点。
一、图形化设计和编辑组态软件具有图形化设计和编辑功能，可以通过拖放、绘制和配置符号和图形元素来创建系统的图形界面。
用户可以根据系统需求选择合适的符号和图形元素，并自由排布和调整其位置和大小。
通过简单的操作，用户可以轻松创建直观、美观的界面，提高系统的易用性和可视化效果。
二、实时数据展示组态软件能够实时监测和展示系统中的数据。
它能够与各种设备和传感器进行数据交互，将数据实时地反映到界面上。
用户可以通过图形化界面直观地了解系统的各项指标、状态和趋势，及时发现问题和异常情况，并采取相应的措施进行调整和优化。
三、报警和事件管理组态软件具备强大的报警和事件管理功能。
它可以监测系统中的报警信号和事件触发条件，并及时向用户发送报警通知。
用户可以根据需要设置不同的报警级别和处理方式，确保及时响应和处理系统的异常情况。
此外，组态软件还可以记录和管理系统中发生的事件，为后续的故障分析和系统优化提供依据。
四、远程监控和控制通过组态软件，用户可以实现对系统的远程监控和控制。
无论身在何处，只要有网络连接，用户都能够通过组态软件访问系统，并实时监测和控制各项参数和设备。
这种远程监控和控制的能力使得用户能够实现对系统的全面管理和调度，提高工作的便利性和效率性。
五、数据分析和报表组态软件还提供了数据分析和报表功能，可以对系统中的数据进行统计、分析和展示。
用户可以根据需要创建各种报表和图表，了解系统在不同时间段和不同条件下的运行状况和表现。
这些分析和报表数据可以帮助用户发现潜在的问题和瓶颈，并进行针对性的改进和优化。
六、灵活的扩展性和定制化组态软件具有灵活的扩展性和定制化能力。
组态软件的现状、特点和功能
组态软件的现状、特点和功能一、引语随着工业自动化水平的发展和计算机在工业领域的广泛应用人们对工业自动化的要求越来越高。
尤其还是计算机技术保持了较快的发展速度，各种软硬件技术的发展。
组态软件正是在这个环境下发展起来的。
本文介绍了主要组态软件的现状，特点和其强大的功，并进行了一定的比较分析。
二、概述新型的工业自动控制系统正以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统，其具有适应性强、开放性好、易于扩展、经济、开发周期短等鲜明优点。
通常可以把这样的系统划分为控制层、监控层、管理层三个层次结构。
其中监控层对下连接控制层，对上连接管理层，它不但实现对现场的实时监测与控制，且常在自动控制系统中完成上传下达、组态开发的重要作用。
监控层的硬件以工业级的微型计算机和工作站为主，目前更趋向于工业微机。
组态软件指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，能以灵活多样的组态方式（而不是编程方式）提供良好的用户开发界面和简捷的使用方法，其预设臵的各种软件模块可以非常容易地实现和完成监控层的各项功能，并能同时支持各种硬件厂家的计算机和I/O设备，与高可靠的工控计算机和网络系统结合，可向控制层和管理层提供软、硬件的全部接口，进行系统集成。
目前世界上有不少专业厂商包括专业软件公司和硬件/系统厂商生产和提供各种组态软件产品。
三、组态软件的现状目前中国市场上的组态软件产品按厂商划分大致可以分为三类，即国外专业软件厂商提供的产品，国内外硬件或系统厂商提供的产品，以及国内自行开发的国产化产品。
从近几年的调查结果来看，国内组态软件市场大部分份额仍被国外几家组态软件占据，如：FIX、Intouch等[1]。
而这些“洋软件”除了在功能完备性、产品包装、市场推广等方面具有一定优势外，并非所有方面尽善尽美。
美国Wonderware公司的InTouch。
INTOUCH堪称组态软件的“鼻祖”，率先推出的16位Windows环境下的组态软件，在国际上曾得到较高的市场占有率。
组态软件百度百科
组态软件百度百科组态软件（HMI软件）是一种用于人机界面设计和操作控制系统的软件工具。
它在工业自动化、建筑管理、能源监控等领域得到广泛应用。
组态软件具有直观的用户界面和强大的功能，可以帮助用户快速构建和配置各种操作界面，并实现对监测设备、控制设备和数据的管理与操作。
一、定义与概述组态软件是一种专门用于人机交互设计和操作控制的软件工具。
它通过图形化界面和丰富的功能模块，实现对各种设备和系统的控制和监测。
组态软件可以将复杂的工业过程和设备信息以可视化的方式呈现给操作人员，以提高操作和管理效率。
组态软件的主要特点包括：1. 图形化界面：组态软件提供直观的图形化界面，可以将各类设备、系统和数据以图形化的形式展示出来，使操作人员更容易理解和掌握。
2. 功能丰富：组态软件提供了多种功能模块，如数据采集、报警处理、历史数据查询等，可以满足不同应用场景的需求。
3. 可定制性强：组态软件允许用户根据需求进行界面的定制，可以灵活地配置参数、布局和风格，以适应不同的使用环境。
4. 与设备的连接性强：组态软件可以与各类设备进行通信，包括传感器、执行器、PLC等，实现设备的控制和数据的交换。
二、组态软件的应用领域1. 工业自动化：组态软件广泛应用于工业自动化领域，可以实现对生产设备和工艺的监控和控制。
例如，可以通过组态软件搭建出一个工厂的监控中心，实时显示生产线的运行状态，监测温度、压力等参数，并通过报警功能及时发现和解决问题。
2. 建筑管理：组态软件在建筑管理领域也有重要应用。
通过组态软件可以实现对建筑物的能耗监控、楼宇设备的智能控制，以及安防系统的集成管理。
这可以提高建筑物的运行效率和安全性。
3. 能源监控：组态软件可以与能源监测设备配合使用，对能源的使用情况进行实时监测和分析。
通过可视化的统计数据和报表，帮助用户及时发现和解决能源浪费问题，提高能源利用效率。
三、主流组态软件介绍1. Wonderware InTouch：Wonderware InTouch是组态软件中的佼佼者，它提供了强大的图形化界面和丰富的功能模块，适用于各种行业和应用场景。
组态软件的主要特点
组态软件的主要特点组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为"组态式监控软件"。
"组态(Configure)"的含义是"配置"、"设定"、"设置"等意思，是指用户通过类似"搭积木"的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的"组态"。
它有时候也称为"二次开发"，组态软件就称为"二次开发平台"。
"监控（Supervisory Control）"，即"监视和控制"，是指通过计算机信号对自动化设备或过程进行监视、控制和管理组态软件，又称组态监控软件系统软件。
译自英文SCADA,即Supervisory Control and Data Acquisition(数据采集与监视控制)。
它是指一些数据采集与过程控制的专用软件。
它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
组态（Configuration）为模块化任意组合。
组态软件主要特点：（1）延续性和可扩充性。
用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用），通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能。
（3）通用性，每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。
了解组态软件的关键特点和功能
了解组态软件的关键特点和功能组态软件是一种能够帮助用户实现自动化控制和监控系统的工具。
它结合了图形化界面和程序代码的特点，能够快速创建和配置各种控制界面，使用户能够直观地控制和监测所需的系统。
了解组态软件的关键特点和功能对于使用和选择合适的组态软件至关重要。
本文将介绍组态软件的几个关键特点和常见功能，并分析其在工业控制系统中的应用。
一、关键特点：1. 图形化界面：组态软件通过图形化界面展示控制系统的各种元件和参数，用户可以直观地进行设备配置和参数调整，而无需深入了解底层代码；2. 灵活配置：组态软件支持灵活的配置和定制，用户可以自由选择所需的控制元件，配置不同的界面布局和样式，以满足不同应用场景的需求；3. 实时监控：组态软件能够实时监测系统的运行状态，显示即时数据和趋势曲线，帮助用户及时发现和解决问题；4. 数据分析和记录：组态软件可以对历史数据进行分析和记录，为用户提供数据统计和报表功能，帮助用户深入了解系统性能和趋势；5. 可视化报警：组态软件能够设定报警条件，并通过可视化的方式向用户展示报警信息，使用户能够及时采取措施，保证系统的安全稳定运行。
二、常见功能：1. 设备管理：组态软件支持对控制系统中的各种设备进行管理和配置，包括传感器、执行器、PLC等，方便用户对设备进行监控和控制；2. 参数设置：组态软件能够对各种设备的参数进行设置和调整，用户可以根据实际需求灵活配置各种参数；3. 状态显示：组态软件能够实时显示设备的运行状态，包括开关状态、传感器数值、运行时间等，方便用户了解系统的实时运行情况；4. 控制操作：组态软件可以通过界面上的按钮、滑块等元件进行控制操作，用户可以直接点击按钮或者拖动滑块实现系统的开关、调节等操作；5. 趋势曲线：组态软件可以绘制传感器数据的历史趋势曲线，帮助用户观察和分析系统的运行变化，预测故障和优化系统性能；6. 报警处理：组态软件能够设定报警条件，并及时向用户发出报警信息，用户可以根据报警信息采取相应的措施，保证系统的安全和可靠运行；7. 数据记录和分析：组态软件可以对系统的历史数据进行记录和分析，提供数据统计和报表功能，帮助用户进行系统性能评估和优化。
MCGS组态软件介绍
MCGS组态软件介绍一、什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。
MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。
使用MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能成熟，维护量小并且具备专业水准的计算机监控系统的开发工作。
MCGS具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。
二、MCGS组态软件的系统构成1、MCGS组态软件的整体结构MCGS 6.2软件系统包括组态环境和运行环境两个部分。
组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。
运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。
MCGS组态软件（以下简称MCGS）由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关。
MCGS组态环境是生成用户应用系统的工作环境，由可执行程序McgsSet.exe支持，其存放于MCGS目录的Program子目录中。
用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
MCGS运行环境是用户应用系统的运行环境，由可执行程序McgsRun.exe 支持，其存放于MCGS目录的Program子目录中。
《MCGS组态软件》课件
安装软件
下载并安装MCGS组态软件到您的计 算机。
设计界面
通过拖拽和放置组件，设计界面并设 定各个组件的功能和参数。
运行和监控
保存并运行项目，同时实时监控系统 状态和数据。
常见问题及解决方案
问题：无法连接设备
解决方案：检查通信协议和设备的设置，确 保配置正确并重新连接。
问题：界面显示异常
解决方案：检查界面布局和组件的设置，确 认没有错误和冲突。
主要功能和特点
1 灵活的界面设计
2 实时监控和数据分析
软件提供了丰富多样的工具和组件，让用 户可以自由设计界面，满足各种需求。
通过与设备和传感器的连接，软件可以实 时获取数据并进行分析，帮助用户监控生 产过程并作出决策。
3 多种通信协议支持
4 强大的报警和故障诊断
软件支持多种常用的通信协议，轻松实现 与各种设备的连接和数据交换。
物流和仓储
软件在物流和仓储行业中发挥着关键的作用， 帮助实现自动化的仓储和物流管理。
使用方法和操作步骤
1
创建项目
2
打开软件并创建一个新项目，选择合
适的界面布局和组件。
3
连接设备
4
通过通信协议，连接软件与设备，确
保数据的正常交换和控制。
5
故障排除
6
根据报警和故障信息，分析和解决问 题，保证系统的稳定运行。
3 技术支持
用户对软件的技术支持和售后服务感到满意，获得了及时和有效的帮助。
总结和展望
通过本次课件，我们详细介绍了MCGS组态软件的概述、主要功能和特点、应用领域和案例分享、使用 方法和操作步骤、常见问题和解决方案，以及用户反馈和评价。希望这些内容对您能够更好地了解和应 用该软件有所帮助。在未来，我们将继续改进和优化软件，为用户提供更好的体验和更丰富的功能。
组态软件的基本概念和作用
组态软件的基本概念和作用组态软件，也被称为上位机软件或人机界面软件，是一种用于监控和控制系统的应用软件。
它具备图形化界面和数据处理功能，可以方便地展示和操作各种控制设备、传感器和工艺参数。
本文将介绍组态软件的基本概念和作用，并探讨其在工业自动化领域中的应用。
1. 基本概念组态软件是一种用于创建人机界面的工具，旨在提供用户友好的操作界面，使操作者能够轻松地与设备或系统进行交互。
它通常具备以下特点：1.1 图形化界面：组态软件通过图形界面展示设备、工艺和系统的状态信息，以图表、图像和动画等形式直观地呈现数据。
1.2 实时性：组态软件能够实时获取和显示控制系统的数据，并及时响应用户的操作。
1.3 数据处理：组态软件可以对从设备和传感器采集的数据进行处理和分析，生成报表、趋势图等，并支持实时数据监视和历史数据查询。
1.4 跨平台性：组态软件通常支持跨各种操作系统和设备平台，如Windows、iOS、Android等。
2. 作用组态软件在工业自动化领域中起着重要的作用，以下是它的几个主要作用：2.1 可视化控制：通过组态软件，人们可以通过直观的图形界面实现对设备和系统的控制操作。
它通过按钮、开关、滑动条等控件实现对设备的开关、调节和监视，提高了操作者的工作效率。
2.2 数据监控和分析：组态软件能够实时采集和显示设备和工艺的数据，监控工作状态和性能参数。
同时，它也支持数据的历史记录和趋势分析，帮助人们了解系统的运行情况和发现潜在问题。
2.3 报警和事件处理：组态软件能够监测系统发生的异常情况，并及时向操作者发出警报。
针对不同的事件，可以设置相应的处理策略，如自动报警、切换备份设备等，保证系统的安全和可靠性。
2.4 远程控制和监视：组态软件可以提供远程访问功能，用户可以通过互联网或局域网连接到控制系统，对设备进行远程控制和监视，实现远程管理和故障排除。
3. 应用领域组态软件在各行各业都有广泛的应用，在工业自动化领域尤为重要。
组态软件的特点和优势
组态软件的特点和优势在现代工业自动化领域，组态软件扮演着至关重要的角色。
组态软件是一种用于创建和配置人机界面（HMI）的工具，它可以将复杂的数据和过程可视化，并与各种自动化设备和系统进行通信。
本文将探讨组态软件的特点和优势，以及它们为工业自动化带来的好处。
一、组态软件的特点1. 强大的可视化功能：组态软件具有强大的可视化功能，可以将各种数据、过程和设备以直观的方式展示出来。
通过可视化界面，操作人员可以实时监测和控制系统运行状态，及时发现异常情况并采取相应措施。
2. 灵活的定制化能力：组态软件提供了丰富的定制化选项，根据用户需求进行个性化配置。
用户可以自定义界面布局、数据显示方式、报警设置等，以及添加自己的图形和符号，使界面更符合实际工程的要求。
3. 多样的数据通信协议支持：组态软件支持多种常见的通信协议，如Modbus、OPC、Ethernet/IP等，可以与不同类型的设备和系统进行数据交换。
这种通信能力使得组态软件可以方便地与现有的自动化系统集成，提高系统的整体效率和可靠性。
4. 强大的数据处理和分析功能：组态软件能够实时采集、存储和处理大量的数据。
通过对数据的分析和计算，可以提取有用的信息，并生成各种报表和趋势图表，帮助用户了解系统的运行情况，并进行有效的决策。
二、组态软件的优势1. 提高工作效率：组态软件提供了直观的操作界面，使得操作人员能够更快速、更准确地进行设备监控和操作。
通过可视化界面，人员无需深入了解底层技术细节，就能够轻松掌握系统运行状态，大大提高工作效率。
2. 降低运维成本：组态软件可以实现自动化设备的集中管理和监控，减少了人力资源的需求。
同时，通过对设备状态的实时监测和预警功能，可以及时发现问题并采取措施，降低了设备维修和停机的成本。
3. 提升系统可靠性：组态软件的可视化界面和报警功能可以帮助操作人员及时发现和解决系统故障，避免生产中断和损失。
此外，组态软件提供的历史数据记录和分析功能可以帮助用户深入了解系统运行状况，及时调整和优化生产过程，提高系统的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组态软件的特点和应用
组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
组态软件应该能支持各种工控设备和常见的通信协议，并且通常应提供分布式数据管理和网络功能。
其预设置的各种软件模块可以非常容易地实现和完成监控层的各项功能，并能同时支持各种硬件厂家的计算机和I/O产品，与高可靠的工控计算机和网络系统结合，可向控制层和管理层提供软、硬件的全部接口，进行系统集成。
随着它的快速发展，实时数据库、实时控制、SCADA、通讯及联网、开放数据接口、对I/O设备的广泛支持已经成为它的主要内容，随着技术的发展，监控组态软件将会不断被赋予新的内容。
对应于原有的hmi（人机接口软件，Human Machine Interface）的概念，组态软件应该是一个使用户能快速建立自己的HMI的软件工具，或开发环境。
在组态软件出现之前，工控领域的用户通过手工或委托第三方编写HMI应用，开发时间长，效率低，可靠性差；或者购买专用的工控系统，通常是封闭的系统，选择余地小，往往不能满足需求，很难与外界进行数据交互，升级和增加功能都受到严重的限制。
组态软件的出现，把用户从这些困境中解脱出来，可以利用组态软件的功能，构建一套最适合自己的应用系统。
组态软件是有专业性的。
一种组态软件只能适合某种领域的应用。
人机界面生成软件就叫工控组态软件。
其实在其他行业也有组态的概念，人们只是不这么叫而已。
如AutoCAD，PhotoShop，办公软件（PowerPoint）都存在相似的操作，即用软件提供的工具来形成自己的作品，并以数据文件保存作品，而不是执行程序。
组态形成的数据只有其制造工具或其他专用工具才能识别。
但是不同之处在于，工业控制中形成的组态结果是用在实时监控的。
组态工具的解释引擎，要根据这些组态结果实时运行。
从表面上看，组态工具的运行程序就是执行自己特定的任务。
虽然说组态就是不需要编写程序就能完成特定的应用。
但是为了提供一些灵活性，组态软。
