最新煤矿常见地质构造
煤矿常见地质构造.
陷落柱编号
• 1、陷字第一个字X加序号，如：X1、X2、 X3....... • 2、
三、褶皱构造
• 1、背斜
• 2、向斜
背斜
向斜
褶皱构造中的一个弯曲—褶曲。 向上的弯曲—背斜，向下的弯曲—向斜。 背斜核心的岩层较老，外围的岩层 较新。向斜核心的岩层较新，外围的 岩层较老。
褶曲形态
水平岩层 1.水平岩层：基本保持水平状态的沉积岩层（倾角﹤50 ） 。 2.水平岩层特征： A.地质界线与地形等高线平行或重合； B.老岩层在下，出露在地形低处；新岩层在上，分布在高处； C.岩层厚度是其顶、底面的标高差； D.岩层出露宽度取决于岩层厚度和地面坡度。
F20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。
• 即：正断层的倾向与下降盘在同一侧， 图中表示为箭头指向与两短线同向。
94303正断层
F85
破顶区 石灰岩 泥岩 破底区 砂质泥岩
开始过断层示意图
94303正断层
F85
进风巷
9号煤
泥岩
破底区 9号煤
后期过断层示意图
逆断层
IX2224巷逆断层
砂质泥岩
H=2m 泥岩
0.7m
94307机采面切眼逆断层
掘进方向 F83 H=1.3m 2.0m
探测煤层
切眼左帮示意图
92311工作面逆断层
（二）、按断层两盘相对运动分类
1．正断层：上盘下降、下盘上升的断层； 下盘上升 断层面 断层面
浅谈煤矿地质构造特征
浅谈煤矿地质构造特征煤矿地质构造是指煤矿地质中的构造特征，它对煤炭资源的形成、分布和开采具有重要的影响。
煤矿地质构造特征包括矿层的倾向、倾角、节理、构造断裂等多个方面，了解煤矿地质构造特征对于煤炭资源的勘探和开采具有重要的意义。
下面我们就来浅谈一下煤矿地质构造的特征及其意义。
一、煤矿地质构造的形成原因煤矿地质构造的形成主要受到地壳运动和地质构造变动的影响。
地质构造是地球表面和地壳深部各种构造作用的总和，包括地震、隆升、下沉、褶皱、断裂等。
这些构造运动对煤炭地质构造的形成产生了巨大的影响。
在地质构造运动的过程中，有机质和泥炭等沉积物在地壳运动的作用下逐渐形成煤矿，同时地质构造运动也会对煤矿地质构造产生一定的影响。
二、煤矿地质构造特征1. 矿层的倾向和倾角煤矿地质构造中的煤层具有一定的倾向和倾角特征。
煤层的倾向是指煤层在地面投影上的走向方向，而煤层的倾角是指煤层向地下延伸的倾斜度。
煤层的倾向和倾角特征对于煤矿开采具有重要的影响，合理的选择开采方向可以提高煤矿的开采效率和安全性。
2. 构造断裂构造断裂是地质构造中的一种常见现象，它表现为地层的破裂和错动。
构造断裂对煤矿的地质构造具有重要的影响，它常常会导致煤层的错动和变形，影响煤矿的开采和资源的利用。
3. 节理节理是指地层中的裂隙或者裂纹，它对煤层的开采具有一定的影响。
煤矿地质构造中的节理特征会影响采空区的稳定性和煤层的透水性，了解节理特征对煤矿的安全生产和环境保护具有重要的作用。
2. 对煤矿的开采和生产具有重要的指导作用煤矿地质构造特征对于煤矿的开采和生产具有重要的指导作用，了解煤矿地质构造的特征，可以帮助我们科学地选择开采方向和方法，提高煤矿的开采效率和安全生产水平。
煤矿地质构造特征对于煤炭资源的形成、分布和开采具有重要的影响，了解煤矿地质构造的特征，对于煤炭资源的勘探、评价、开采和生产具有重要的意义。
在今后的煤炭资源勘探和开采过程中，需要充分重视煤矿地质构造特征的研究和应用，科学地选择勘探和开采方案，以实现煤炭资源的科学利用和可持续发展。
矿山地质构造分类
矿山地质构造分类地壳受地球内力作用，导致组成地壳的岩层倾斜、弯曲和断裂的状态，称为地质构造，包括褶皱构造和断裂构造两大类。
1）褶皱构造褶皱是由于岩石中原来近于平直的面受力而发生的弯曲变形，变成了曲面而表现出来的构造。
褶皱的形态虽然多种多样，但从单一褶皱面的弯曲看，基本形态有两种：背斜和向斜。
背斜是指两侧褶皱面相背倾斜的上凸弯曲；向斜是指两侧褶皱面相对倾斜的下凹弯曲。
从褶皱内地层时代而言，背斜核部地层较老，向翼部地层时代逐渐变新；向斜恰好相反。
2）断裂构造断裂构造是由于岩层受力发生脆性破裂而产生的构造。
它与褶皱构造的不同在于，褶皱构造岩层仅发生弯曲变形，连续性未受到破坏，而断裂构造岩层岩层连续性受到破坏，岩层块沿破裂面发生位移。
根据相邻岩块沿破裂面的位移量，又可分为节理和断层。
（1）断层是岩体发生较明显位移的破裂带或破裂面。
断层是地壳中广泛存在的地质构造，形态各异，规模不一。
断层深度可达数千米，断层延伸最长可达数百甚至上千千米。
根据断层上下盘沿断层面相对移动的方向分为：正断层、逆断层和平移断层。
① 正断层。
指上盘沿断层面相对下降，下盘相对上升的断层。
正断层一般是由于岩体受到水平张应力及重力作用，使上盘沿断层面向下错动而成。
② 逆断层。
上盘沿断层面相对上升，下盘相对下降的断层。
逆断层一般是由于岩体受到水平方向强烈挤压力的作用，使上盘沿断面向上错动而成。
③ 平移断层。
由于岩体受水平扭应力作用，使两盘沿断层面发生相对水平位移的断层。
（2）节理节理是当岩层、岩体发生破裂，而破裂面两侧岩块没有发生显着位移时的断裂构造。
它是野外常见的构造现象，一般成群、成族出现。
3）岩层产状（1）走向：岩层面与水平面的交线方向；（2）倾向：岩层垂直于走向的倾斜方向，即向下延伸的方向；（3）倾角：岩层面与水平面的夹角。
煤矿地质学4地质构造-1单斜构造
a、三点位于同一岩层面上而不在一条直线上。 b、三点水平位置和标高为已知。 c、三点范围内岩层产状无变化。
（2）求法要点： 过次高点作一条走向线，再过另二点中的任意一点（最高或最 低点）作走向线。利用两条等高线的高程差和水平距离，求出岩层 产状。
（3）具体求法： 以一定比例将A、B、C三点按其平面位置投到平面图上，连接 最 高最低点（图中A 、C ），在该线上岩层面高程均匀下降，等分该 线 段，找出与次高点B相同高程的点E，BE连线即为次高点B的走向线， 过A、C两点分别作EB的平行线，既为三条走向线。在BE线上任选
• 4、视厚度和视水平厚度：在与岩层走向斜交的剖面上，岩 层顶、底面与剖面的交线之间的最短距离大于岩层的真厚 度，称为视厚度；水平距离也大于水平厚度，称为视水平 厚度。 • 5、残存厚度：岩层遭受了剥蚀，现在所见到的是岩层的残 余部分，由地面某点至岩层底面之间的最短距离，称为残 存厚度。
四 单斜构造在几种煤矿基本地质图件上的表现
二 岩层产状要素的表示方法
• 1、文字记述岩层产状方法 • （1）象限角法：以地理子午线（经线）为基准线，走向线、
倾向线与它所夹的角，即为走向或倾向的象限角。如岩层
走
• （2）方位角法：以地理正北（N）为起点（0°），顺时针 旋转到岩层的走向线、倾向线的角度，即为走向和倾向的 方位角。 N120°∠32° SE 120°∠32°
右图为地形地质图，A、 B两点为某岩层界面与 200m等高线的两个交点， 连接AB，既为某岩层面 上的200m走向线，再找 出同一界面上与另一等 高线的交点C，过C点作 AB的平行线，既为 300m走向线。
• 2）单斜构造在地质剖面图上的表现
• 3）单斜构造在水平地质切面图上的表现
煤矿地质构造课件
煤矿地质构造课件•煤矿地质构造概述•地层与岩性•构造形态与分布目录•煤系地层与含煤性•矿井水文地质条件•工程地质条件与评价煤矿地质构造概述地质构造定义与分类地质构造定义地质构造是指地壳中的岩层或岩体在内、外动力地质作用下发生的变形和变位，从而形成各种地质界面和构造形迹的组合。
地质构造分类根据构造形态和规模，地质构造可分为褶皱、断层、节理等类型。
其中，褶皱是岩层在水平方向上的弯曲变形，断层是岩层或岩体沿断裂面发生的相对位移，节理则是岩石中的裂隙或裂缝。
煤矿地质构造复杂，煤层赋存状态多样，包括倾斜、急倾斜、缓倾斜等不同角度的煤层。
煤层赋存状态多样构造形态各异断裂构造发育煤矿地质构造形态各异，包括向斜、背斜、单斜、穹窿、盆地等多种形态。
煤矿中断裂构造发育，断层、节理等构造形迹对煤层的连续性、稳定性和可采性产生重要影响。
030201煤矿地质构造特点地质构造对煤矿生产影响影响矿井开拓部署地质构造对矿井开拓部署具有重要影响，如井筒位置、开拓巷道布置等需根据地质构造特点进行合理规划。
影响采煤方法选择不同地质构造条件下的煤层赋存状态不同，需要采用不同的采煤方法，如走向长壁采煤法、倾斜长壁采煤法等。
影响矿井安全生产地质构造中的断层、节理等构造形迹可能导致煤层瓦斯突出、顶板冒落等安全隐患，对矿井安全生产产生重要影响。
因此，在煤矿生产过程中，需要加强地质构造的预测和防范措施，确保矿井安全生产。
地层与岩性根据岩性、岩相、古生物等标志进行地层划分，建立完整的地层序列。
地层划分原则通过岩石组合、古生物化石、同位素年龄等方法进行地层对比，确定地层的时代和层序关系。
地层对比方法煤矿地层一般具有多层性、旋回性和含煤性等特点，需结合区域地质背景进行分析。
煤矿地层特点地层划分与对比包括砂岩、泥岩、石灰岩等，具有层理、层面构造和化石等特征。
沉积岩包括侵入岩和喷出岩，具有结晶结构、块状构造和矿物成分等特征。
岩浆岩包括片麻岩、石英岩、大理岩等，具有变质结构、构造和矿物成分等特征。

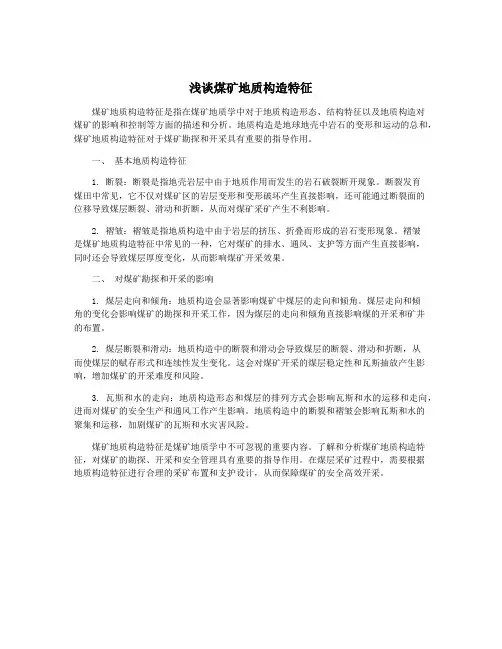

浅谈煤矿地质构造特征
浅谈煤矿地质构造特征煤矿地质构造特征是指在煤矿地质学中对于地质构造形态、结构特征以及地质构造对煤矿的影响和控制等方面的描述和分析。
地质构造是地球地壳中岩石的变形和运动的总和，煤矿地质构造特征对于煤矿勘探和开采具有重要的指导作用。
一、基本地质构造特征1. 断裂：断裂是指地壳岩层中由于地质作用而发生的岩石破裂断开现象。
断裂发育煤田中常见，它不仅对煤矿区的岩层变形和变形破坏产生直接影响，还可能通过断裂面的位移导致煤层断裂、滑动和折断，从而对煤矿采矿产生不利影响。
2. 褶皱：褶皱是指地质构造中由于岩层的挤压、折叠而形成的岩石变形现象。
褶皱是煤矿地质构造特征中常见的一种，它对煤矿的排水、通风、支护等方面产生直接影响，同时还会导致煤层厚度变化，从而影响煤矿开采效果。
二、对煤矿勘探和开采的影响1. 煤层走向和倾角：地质构造会显著影响煤矿中煤层的走向和倾角。
煤层走向和倾角的变化会影响煤矿的勘探和开采工作，因为煤层的走向和倾角直接影响煤的开采和矿井的布置。
2. 煤层断裂和滑动：地质构造中的断裂和滑动会导致煤层的断裂、滑动和折断，从而使煤层的赋存形式和连续性发生变化。
这会对煤矿开采的煤层稳定性和瓦斯抽放产生影响，增加煤矿的开采难度和风险。
3. 瓦斯和水的走向：地质构造形态和煤层的排列方式会影响瓦斯和水的运移和走向，进而对煤矿的安全生产和通风工作产生影响。
地质构造中的断裂和褶皱会影响瓦斯和水的聚集和运移，加剧煤矿的瓦斯和水灾害风险。
煤矿地质构造特征是煤矿地质学中不可忽视的重要内容。
了解和分析煤矿地质构造特征，对煤矿的勘探、开采和安全管理具有重要的指导作用。
在煤层采矿过程中，需要根据地质构造特征进行合理的采矿布置和支护设计，从而保障煤矿的安全高效开采。
浅谈煤矿地质构造特征
浅谈煤矿地质构造特征煤矿地质构造特征是指煤层地质在地质构造运动中形成的特征及其规律性。
地质构造特征直接影响着煤矿的开采条件、煤层赋存状态以及煤矿资源的分布和储量。
对于煤矿地质构造特征的深入研究和了解，对于煤矿勘探和开采具有非常重要的意义。
煤矿地质构造特征主要包括以下几个方面：一、构造构造类型构造构造是指地球内部岩层和岩块的形成和变形过程。
一般来说，地质构造在地球表面上呈现出的形态，可以分为隆起、断陷和地堑等不同类型。
隆起构造是指地区岩层上升形成凸起状；断陷构造是指地区岩层下沉形成凹陷状；而地堑构造则是指由两个相对坡度较大的山脊构成的沟壑地形。
在煤矿地质中，不同的构造类型对煤层的产状和储量分布有着不同的影响。
断陷区域的煤层多呈现为分散、沟槽状，而隆起区域的煤层则通常呈现为集中、凸起状。
二、构造活动性构造活动性是指地质构造在地质演化过程中的作用和影响力。
构造活动性的大小直接影响煤层的形成和保存。
在构造活动性较强的地区，煤层往往会受到较为强烈的挤压和变形，从而影响其产状和储量分布。
而在构造活动性较弱的地区，煤层则往往会形成相对较为稳定的产状和分布。
构造活动性还会影响煤层的破裂和断裂程度。
在活动性较强的地区，煤层破裂和断裂程度较大，导致煤矸石和采空区的形成。
这也是煤矿灾害中常见的问题之一。
三、构造走向和倾向构造走向和倾向是指地质构造在地面上的展现形态。
构造走向是指构造线在地表上的走向方向，一般用角度和罗盘方向表示；构造倾向是指构造线在地面上的倾斜或倾角方向。
在煤矿地质中，构造走向和倾向的特征对于煤层地质勘探和开采有着非常重要的意义。
通过对构造走向和倾向的分析，可以确定煤层产状和赋存状态，进而指导煤矿的勘探导向和开采方向。
四、构造强度和稳定性构造强度和稳定性是指地质构造在地球演化过程中的受力情况和承载能力。
构造强度和稳定性的大小，直接影响着煤矿区域地质环境的安全性和稳定性。
在构造强度和稳定性较低的地区，地质灾害的发生概率通常会较高，山体滑坡、地裂缝、坍塌等问题会更加突出。
煤矿常见地质构造讲义
地壳的不均匀沉降引起的煤层厚度变化 1：厚煤带；2：变薄带；3：尖灭带
煤炭沼泽基地不平引起的煤厚变化
海水对煤层的冲蚀
三、煤厚变化的影响因素
2、后生变化：煤层在沉积以后，由于河流剥蚀，构造变动； 岩溶陷落引起的煤厚变化。
后生的河流冲蚀
构造变动
岩浆侵入
岩溶陷落
3、掘进过断层方法、支护形式
42煤三盘区回风大巷遇到断层前的顶板支护：采用钢筋网+无纵筋螺纹 钢锚杆+圆钢钢带+锚索支护。锚杆每米6根，锚索每2米4根。
3、掘进过断层方法、支护形式
42煤三盘区回风大巷过断层时的顶板支护：采用钢筋网+无纵筋螺 纹钢锚杆+W钢带+锚索支护。锚杆每米6根，锚索每2米8根。
• 1、滑距 断层两盘对应点的位移距离 。 （1）总滑距（ab）：对应点 的真实位移距离。 （2）走向滑距（bc）：总滑 距在断面走向的分量。 （3）倾向滑距（ac）：总滑 距在断面倾斜线上的分量。 （4）平错、落差。
1、断层的几何要素
• 2、断距 断层两盘相当层之间的相对距离。参照不同方位剖面，可 有不同称谓的断距。 （1）在垂直岩层走向的剖面上可测得地层断距 A 垂直地层断距（ho）：对应层间的垂直距离 B 铅直地层断距（hg）：对应层间的铅直距离 C 水平地层断距（hf）：对应层间的水平距离
2、断层分类
3、平移断层： 两盘岩块沿断层走向作相对水平运动的断层 。（ 也称走滑断层）
2、断层分类
4、枢纽断层：两盘岩块具相对旋转运动的断层。
两Байду номын сангаас旋转枢纽断层
2、断层分类
断层符号表示：
剖面图:
正断层
逆断层
平面图: 正断层 逆断层
煤矿地质构造发育规律分析
102 /矿业装备 MINING EQUIPMENT煤矿地质构造发育规律分析□ 张 超 山西潞安环保能源开发股份有限公司五阳煤矿 山西长治 0462051 煤矿地质构造类型1.1 断层构造地壳运动过程中会出现纵向的大幅度位移，位移过后即形成断层构造。
断层构造较为明显的地表形态是地堑和地垒，而两者的判断也有其固定的依据，断层上升区域形成的地形被称之为地垒，当地垒占地面积和体积超过一定范围时，将会给煤矿开采工作带来较大的负担，影响后续工作顺利开展。
而随着地壳运动下降形成的断层则被称之为地堑，该区域的地壳相对较薄，因而地下承压水等会沿着地表缝隙发育，形成湖泊等地貌，该类地貌的存在将会严重影响煤矿开采质量，导致矿井中出现突水等问题，影响工作人员和设备安全。
地堑和地垒分布于煤矿开采区域都会增加煤矿开采难度，同时其发育变化将会增加采煤的安全负担，研究人员要加强对地壳中不同作用力及其作用表现的重视，明确其走向差异和一定时间内的发育规律，制定合理的煤矿开采战略。
1.2 褶皱构造褶皱也是常见的地质构造类型，随着地壳相互挤压，中间凸起的区域称之为背斜，而中间凹陷的区域称之为向斜，这两类构造中形成的资源也会存在差异。
一般来说，背斜中会存储着大量的煤炭和石油，而受其地表特征的影响，向斜中一般会分布大量的水资源。
在外力作用，特别是风化作用等的影响下，向斜和背斜的对外呈现形态也会发生变化，需要研究人员加强重视四。
煤炭开采时受背斜的影响相对较小，受向斜中储水本文主要围绕煤矿地质构造发育规律展开研究，通过对常见的断层构造、褶皱构造和劈理构造进行分析，探究其各自的发育规律和发育过程中的不同表现，综合其对煤矿生产造成的影响来调整煤矿生产方式，保证煤矿开采工作以更为安全高效的方式进行，提高煤矿综合效益。
构造等的影响较大，但是从另一方面来开展，褶皱在挤压过程中会产生大量的碎石和裂缝，该区域的岩层稳定性相对较低，安全系数也随之降低。
研究人员在调查研究过程中应当结合褶皱发育规律，通过建模等方式对煤矿开采过程中可能遇到的问题做出合理预测并制定预防性措施，提高其整体工作效率，保障施工安全开展，降低施工成本，同时也可以提高矿区周边相关资源的开采效率。
《许厂煤矿330采区地质构造特征及复杂程度定量评价》范文
《许厂煤矿330采区地质构造特征及复杂程度定量评价》篇一一、引言在煤炭资源日益紧张的今天，许厂煤矿的330采区因其蕴藏的丰富煤炭资源而备受关注。
为了更有效地进行采煤作业，了解并掌握该采区的地质构造特征及复杂程度显得尤为重要。
本文将针对许厂煤矿330采区的地质构造特征及复杂程度进行详细的定量评价。
二、地质构造背景许厂煤矿位于中国某地，具有悠久的历史和丰富的煤炭资源。
330采区作为该矿区的重要开采区域，其地质构造背景具有典型性。
该区域经历了多次地壳运动和地质变化，形成了复杂的地质构造。
三、地质构造特征（一）地层结构许厂煤矿330采区的地层结构主要由煤层、砂岩、泥岩等组成。
煤层厚度大，分布稳定，是主要开采对象。
其他岩层则以夹层形式存在于煤层之间，对采煤工作产生一定影响。
（二）断层特征断层是该采区的主要地质构造特征之一。
断层类型多样，包括正断层、逆断层等。
断层的存在使得煤层在空间上发生了错位，对采煤工作产生较大影响。
（三）褶皱构造褶皱构造在许厂煤矿330采区也有所体现。
褶皱使得煤层在形态上发生了弯曲，对采煤工作的顺利进行产生一定影响。
四、复杂程度定量评价（一）评价方法为了对许厂煤矿330采区的地质构造复杂程度进行定量评价，我们采用了多种方法。
首先，通过对该区域的地震勘测资料进行分析，获取地下的地质结构信息。
其次，结合钻探资料和岩芯分析，了解地层的岩性、厚度及空间分布情况。
最后，根据断层、褶皱等地质构造的发育程度和分布规律，对采区的地质构造复杂程度进行评价。
（二）评价标准我们根据地质构造的类型、数量、规模及对采煤工作的影响程度，制定了相应的评价标准。
如断层、褶皱的数量越多，规模越大，则地质构造复杂程度越高。
同时，我们还考虑了煤层的稳定性、厚度变化等因素对采煤工作的影响。
（三）评价结果根据上述评价方法和标准，我们对许厂煤矿330采区的地质构造复杂程度进行了评价。
结果显示，该采区的地质构造具有一定的复杂性，主要表现在断层、褶皱等地质构造的发育和煤层的不稳定等方面。
煤矿地质构造详解
煤矿地质构造详解地层1. 地层概念地质历史上某一时代形成的层状岩石称为地层，地层是地壳中具一定层位的一层或一组岩石，在正常情况下，先形成的地层居下，后形成的地层居上。
层与层之间的界面可以是明显的层面或沉积间断面。
它主要包括沉积岩、火山沉积岩以及由它们经受一定变质的浅变质岩，从岩性上讲，地层包括各种沉积岩、火山岩和变质岩；从时代上讲，地层有老有新，具有时间的概念。
2. 岩石岩石是由一种或几种造岩矿物所组成具有一定结构构造的固体结合体。
按其成因可分为沉积岩、岩浆岩和变质岩三大类。
与油气田关系密切的岩石主要是沉积岩，而沉积岩中又以砂岩、石灰岩、泥岩为主。
在特殊的条件下，岩浆岩（如花岗岩）和变质岩也可以形成油气的储集层。
△地壳物质循环简略示意图3. 岩浆岩岩浆岩是由岩浆冷凝固结而成的岩石。
岩浆是在地下深处天然生成的，为一种高温、高压状态富含挥发性成分的粘稠状硅酸盐熔融物质。
当岩浆向地壳薄弱地带（发生破裂或失去平衡）活动时其温度、压力会逐渐下降，挥发性物质不断析出，岩浆自身逐渐分化，经过冷凝和结晶便形成岩浆岩，也称火成岩。
岩浆由地壳深处向浅处活动的过程称侵入作用，在这一阶段冷凝固结形成的岩石叫侵入岩。
岩浆沿裂隙溢出地表或喷向天空的活动过程叫岩浆喷发或火山活动，这一阶段冷凝固结形成的岩石叫喷出岩或火山岩。
△火山及其构造示意图△岩浆岩4. 变质岩由沉积岩、岩浆岩或先期生成的变质岩经过变质作用而形成的一类岩石称作变质岩。
如板岩、千枚岩、片岩、片麻岩、大理岩、石英岩等。
大理岩由石灰岩、白云岩等碳酸盐类岩石变质而成；石英岩是由石英砂岩或硅质岩类变质而成；板岩、千枚岩等是由粘土质、粉砂质原岩变质而成。
在变质作用过程中，无论是岩石的变形还是物质成分的重新组合，都有是在固态情况下进行的，这与岩浆作用是不同的。
△变质岩5. 沉积岩沉积岩是组成地球岩石圈的三大类岩石（沉积岩、岩浆岩、变质岩）之一。
它是在地壳表层条件下，由母岩的风化产物、火山物质、有机物质等沉积岩的原始物质成分，经搬运作用、沉积作用以及沉积后作而形成的一类岩石。
煤矿常见地质构造54页PPT
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
煤矿常见地质构造4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
