发电机直流耐压方案一、试验目的检查发电机定子绕组是否存在贯穿性绝缘缺陷及绕组端部的局部缺陷,以及绝缘受潮情况。二、组织措施1、试验方案须经生产副总批准方能执行。2、该试验由安生部电气专工组织,检修部专工及试验相关人员参加。当值值长负责在试验中需要运行配合的协调工作。安监部专工现场安全监督。3、该试验必须指定一人为现场试验总指挥,作为发电机试验工作的总协调人,通知发电机及相关系统检修人员撤离现场,负责解决现场遇到困难,负责水冷泵的起停、内冷水质合格,联系热控取出发电机测温元件模块等需协调解决的工作。三、编制依据1、GB311-83《高电压试验技术》2、DL/T596-1996 《电力设备预防性试验规程》3、GB50229-96 《火力发电厂与变电所设计防火规程》4、DL409-91 《电业安全工作规程》5、国电公司《防止电力生产重大事故二十五项要求》四、安全措施五、技术措施 1、发电机铭牌参数2、试验条件2.1水质合格,电导率<1.5us/cm。2.2机内氢气浓度应>96%(充氢时)或<0.4%(置换后不充氢)发电机周围氢气浓度应<0.4%。2.3定子绝缘电阻合格。3、试验准备及方法3.1试验现场初步定在汽机6.3M层发电机封母与励磁室之间的空档处进行。3.2试验标准3.2.1发电机预防性试验和小修后直流耐压试验U试=2.0U e=40KV。3.2.2在规定试验电压下,各相泄漏电流的差别不应大于最小值的100%,最大泄漏电流在20uA以下者,相间差值与历次试验结果比较,不应有显著变化。3.2.3泄漏电流不随时间的延长而增大。3.3试验方法:发电机定子绕组对地及相间直流耐压并测量其泄漏电流。试验在发电机定子绕组通水状态下进行,采用低压屏蔽法试验接线。3.4试验应具备的条件3.4.1发电机与出口封闭母线已断开,中性点三相断开,并保持足够的安全距离。3.4.2发电机内部氢气已排出。3.4.3发电机定子冷却水系统已能正常投入,一台内冷水泵运行,一台投入联锁备用,且冷却水电导率不大于1.5us/cm,如电导率不能满足要求应进行多次冲放。3.4.4试验现场应具备足够容量的试验电源,且试验现场道路畅通,照明充足。3.5试验前的准备工作3.5.1发电机转子绕组可靠短路接地。3.5.2发电机出口封闭母线应短路接地。3.5.3将发电机定子绕组冷却水进、出汇水管引出线短接,用绝缘导线引至试验现场范围内。3.5.4将发电机出口及尾部电流互感器二次侧均应全部短路接地。3.5.5发电机的各测温电阻均应全部短路接地。3.5.6测温元件893前端断电,卡件退出。3.6试验接线图:3.7试验步骤:3.7.1 用万用表分别检查汇水管对地的绝缘电阻,同时记录冷却水电导率。3.7.2按图接好线后,按0.5U e、1.0 U e、1.5 U e、2.0 U e升压空试,读取电流 I O。3.7.3降压后对电容C1放电并短路接地并充分放电。3.7.4试验前,投入极化补偿装置,消除极化电势对试验的影响,极化电势补偿后,微安表指示应在零位。3.7.5将试验高压引线接至被试绕组一相,绕组头尾应短路,另两相应短路接地,准备升压。3.7.6接好被试相,另两相接地,试验电压按每级0.5U e分阶段升压,每阶段停留1分钟,读取uA表及mA表值并记录试验结果。3.7.7降压至零后对试品及电容充分放电并短路接地,放电时间不得小于5分钟。3.7.8改接被试相,重复3.7.5至3.7.7项。3.7.9记录定子温度、环温、湿度,判断试验数据后,结束本项试验。六、注意事项1、试验时应停用盘车,冷却水压应保持运行时正常压力,直至试验完毕。2、应使用分压器在变压器输出侧监测试验电压,防止过压造成设备损坏。3、在试验中,如发现异常情况应立即降压,待查明原因后方可继续。4、应检查各连接的引线应牢固可靠(特别是汇水管引出线),以防试验中损坏微安表。5、试验时操作人员应明确分工,并注意试验现场及被试物周围的安全。。

发电机定子绕组交流耐压试验方案

发电机定子绕组交流耐压试验方案

#1发电机定子绕组交流耐压试验方案1.#1发电机基本参数型号:50WT21E—106额定容量:415MV A额定功率:352.75MW额定电压:20KV额定电流:11980A频率:50Hz功率因数:0.85额定转速:3000г/min冷却方式:水氢氢励磁方式:静态励磁试验目的本次试验属于大修前试验,目的是判断发电机定子绕组绝缘水平,检查是否存在绝缘缺陷。

试验依据GB755—2000(《旋转电机定额和性能》)GB/T7064—2002(《透平型同步电机技术要求》)制造厂说明书试验条件办理发电机工作票,同时其他专业工作票交回。

发电机气体置换已经结束,转子在定子膛内。

发电机内冷水正常投运,水电导率符合运行标准,但尽可能低。

发电机绝缘电阻试验合格。

所有温度卡件拔出,测点等元件应短路接地,以防试验中损坏。

试验前要测试发电机电容量,核对补偿电感。

将发电机转子及封母接地,电流互感器短路接地。

球隙放电电压调整合格,保护水阻选用适当。

解除电源开关的漏电保护。

试验方法试验接线图如图1所示。

考虑现场试验电源容量的限制,需采用电抗器(接在被试发电机侧)进行无功补偿。

选用35H、20KV的4只电抗器两串两并,并联后电抗值为35H。

根据规程要求施加电压30KV。

6.试验步骤:经检查确认被试品、绝缘电阻合格、内冷水水质符合要求后,方具备进行交流耐压试验的条件。

拆除或断开所有与被试品相连的连线,按安全规程的有关规定做好全部安全措施。

按接线图检查试验接线应正确无误,试验设备布置合理,便于操作并符合安全规程中的有关规定。

保护接地应牢固可靠。

检查试验设备及测量仪表应完好无损,放置平稳,调好零位。

检查确认无误后方可开始试验,升压从零开始,缓慢的升到规定的试验电压值,持续1分钟,并在耐压持续时间内,保持电压稳定。

时间到后缓慢降下电压。

7.安全注意事项经检查确认被试品、绝缘电阻试验已合格。

严格执行DL408—91《电业安全工作规程(发电厂和变电所电气部分)》中有关规定及现场的相关安全措施。

发电机交直流耐压施工方案

发电机交直流耐压施工方案

作业指导书控制页:*注:班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。

重要工序过程监控表作业指导书(技术措施)修改意见征集表回收签名(日期):目录1 试验方案编制依据及试验目的 (1)1.1编制依据 (1)1.2试验目的 (1)2 发电机概述 (1)3 施工作业人员配备与人员资格 (1)3.1参加作业人员配置 (1)3.2对参加人员的素质要求 (1)4 施工所需试验设备及工器具量具、安全防护用品配备 (2)4.1工机具配备表 (2)4.2安全防护用品配备 (2)5 试验前应完成的工作和应具备的条件 (2)6 作业程序、方法及要求 (3)6.1定子绕组的绝缘电阻和吸收比测量 (4)6.2定子绕组直流耐压试验 (4)6.3定子绕组交流耐压试验 (5)7 质量控制及质量验收 (6)7.1质量保证措施 (6)7.2作业过程中对停工待检点(H点)和见证点(W点)的控制 (7)8 安全文明施工及环境管理要求和措施 (7)表8-1职业健康安全风险控制计划 (8)表8-2环境因素及控制措施 (9)1 试验方案编制依据及试验目的1.1编制依据:1.1.1《电气装置安装工程电气设备交接试验标准》(GB50150-2006)1.1.2《高压电气设备试验方法》1.1.3《电力建设安全工作规程第1部分:火力发电厂》1.1.4《电业安全工作规程(发电厂和变电所电气部分)》1.1.5《电力工业技术监督标准汇编》电气绝缘分册1.1.6厂家技术资料1.2试验目的:1.2.1试验准确客观地反映发电机的出厂质量和安装质量,以使之符合应用标准及相关的技术规定1.2.2试验考验发电机定子绕组的电气绝缘强度。

2 发电机概述规格和技术参数:型号:QFSN-600-2YHG 额定功率:600MW 额定电压:20KV额定转速:3000 r/min 额定电流:19245A 接线方式:Y Y励磁电压:421.8 V 励磁电流:4128A 频率:50HZ冷却方式:定子绕组水冷;转子绕组氢内冷;铁心及其他构件氢冷绝缘等级:F级功率因数:0.90 最大连续功率:654MW 效率:>98.90% 定子绕组每相对地电容:0.227uF励磁方式:机端变静止励磁3施工作业人员配备与人员资格3 施工作业人员配备与人员资格3.1参加作业人员配置:参加作业人员配置表3.2对参加人员的素质要求:3.2.1试验人员应熟悉相关仪器的使用,并理解各试验的基本原理,有相应的高压试验理论知识;且具备国家认可的相应资格证书;3.2.2试验人员应具备实际工作经验和相关的安全知识;3.2.3作业负责人负责本次作业组全体人员的安全和进行工作安排,其他作业人员必须服从现场负责人的安排和一切试验操作听从负责人指令。

发电机交流耐压方案

发电机交流耐压方案

四川电力建设二公司Sichuan Na. 2 Electric Fewer Can^tnict伽Cb.成都市祥福生活垃圾焚烧2X 20MW发电工程发电机交流耐压作业指导书四川电力建设二公司成都市祥福生活垃圾焚烧发电项目部、编制依据:.二、概况及特点:~*、试验条件四、五、试验人员配置试验设备的选择六、七、八、九、十、试验步骤交流耐压试验的注意事项安全措施试验接线图危险点及控制措施编制依据:1.1《中国恩菲工程技术有限公司成都市祥福生活垃圾焚烧 2 X 20MV发电工程施工图设计》1.2《电气装置安装工程电气设备交接试验标准》GB 50150 —20061.3《电力建设安全与环境管理工作规定》国电公司2002-1-21实施1.4《三相同步电机试验方法》(GB/T1029-93)1.5《电力建设安全工作规程》火电部分025009.1-021.6厂家资料(东方电机股份有限公司发电机资料)二、概况及特点:交流耐压试验是对被试物加一高于运行中可能遇到的过电压数值的交流电压,并使其承受一定时间,以检验设备的绝缘水平,交流耐压试验能更好地模拟被试物在实际运行中承受过电压的情况,更能有效地发现一些局部缺陷(如定子绕组槽部绝缘损伤)。

对发电机进行交流耐压试验是判断发电机定子绕组绝缘质量的重要手段,工频交流耐压试验是考验发电机主绝缘承受工频过电压能力的有效方法,对保证设备安全运行具有重要意义。

由于交流耐压试验的试验电压比运行电压高,且属于破坏性试验,因此进行此项试验前,应先测定绝缘电阻、吸收比以及极化系数并合格,直流耐压试验符合规程要求等,耐压前再次检查绝缘情况应合格,若发现绝缘受潮或有缺陷时,应进行干燥及尽可能将缺陷消除后再进行交流耐压试验。

本工程采用的QF2-20-2型汽轮发电机为山东济南发电设备厂有限公司制造,发电机采用静止可控硅,机端变自励方式励磁。

冷却方式为:空气冷却发电机的额定参数如下:型号:QF2-20-2型额定容量:25MVA额定电压:10.5kV 额定电流:1375A转速:3000r/min 额定功率因数:0.8 (滞后)额定频率:50 Hz 绝缘等级:F定子绕组连接方式:Y 相数:3出线端子数:6三、试验条件3.1施工图纸和厂家资料已进行会审。

发电机交直流耐压试验方案

发电机交直流耐压试验方案

发电机交直流耐压试验方案1、试验作业要求(包括试验标准)1.1 安全措施及工作票1.1.1 严格执行《电业工作安全措施》1.1.2 严格执行工作票管理制度,认真办理、检查、验证工作票。

1.1.3 危险点辨识、评估及环境因素分析1.1.3.1试验前未对试验接线进行详细检查,造成试验仪器或设备损坏1.1.3.2试验开始前未做好防止其他人员闯入试验现场的安全措施、试验后未停掉试验仪器电源并对试验设备充分放电或单独一人进行高压试验,造成人员触电伤害1.1.3.3 在试验过程中不严格按照试验标准进行试验分析,造成试验结果测量不准。

1.1.3.4 试验后的废旧物料遗留在现场,污染环境。

1.1.4 预防措施1.1.4.1 试验人员检查试验仪器正常及试验接线正确后方可再进行试验。

1.1.4.2 试验开始前必须做好防止其他人员闯入试验现场的安全措施,试验后必须停掉试验仪器电源并对试验设备充分放电后方可接触试验设备并确保至少由两人以上进行高压试验工作。

1.1.4.3 试验人员在试验过程中必须严格按照《电气设备预防性试验规程》标准进行试验分析。

1.1.4.4 及时清理试验现场,确保工完料尽场地清。

1.2 试验前准备及使用的仪表仪器1.2.1 现场准备1.2.1.1 转子在膛外,开始交直流试验的准备工作。

1.2.1.2 与一次班联系确认发电机口线及发电机中性点连接已拆开,并与非被试设备留有足够的安全距离。

1.2.1.3 通知非试验人员撤离试验现场并用红白带进行隔离。

1.2.1.4 试验仪器仪表到位并布置合理。

1.3 定子绕组的直流电阻测量1.3.1 用QJ44电桥或变压器直阻测试仪测量,各相或各分支的直流电阻值在校正了由于引线长度不同而引起的误差后相互间差别以及与历史测量值比较:相差不得大于最小值的1.5%,如大于1%时,应引起注意。

1.4 定子绕组交直流耐压前绝缘电阻、吸收比测量。

1.4.1 用兆欧表分相测量,非被测相应可靠接地。

某工程#1发电机交直流耐压试验方案

某工程#1发电机交直流耐压试验方案

技术文件编号:汇能蒙南发电公司#1发电机交直流耐压试验方案试验负责人:参加人员:方案编写:编写时间:方案初审:方案审核:方案批准:批准日期:第1页共7页目录1、前言--------------------------------32、试验目的----------------------------33、试验标准----------------------------34、试品情况----------------------------35、试验电压选择------------------------36、试验前应具备的条件------------------37、试验设备----------------------------48、试验步骤----------------------------49、现场安全及组织措施------------------6关键词:发电机交直流耐压第2页共7页1、前言北方联合电力包头二电厂受汇能蒙南发电公司委托,•对其#1发电机进行直流耐压试验。

交流耐压试验与厂家配合进行。

2、试验目的2.1 直流耐压试验:用于判别发电机定子绝缘好坏,可以发现端部缺陷、间隙性缺陷及受潮等问题。

2.2 交流耐压试验:检验发电机承受过电压能力,有效发现电机槽部及槽口缺陷。

3、试验标准本次试验标准采用华北电网有限公司《电力设备交接和预防性试验规程》。

4、试品情况型号:QFa-60-2 相数:3 额定电压:10500V额定电流:4124A 额定功率:60 MW定子接法:Y-Y 额定励磁电压:196V绝缘等级: F 级制造厂:北京北重汽轮电机有限责任公司5、试验电压选择:直流试验电压为发电机出口电压的2.5倍(2.5Un),即:2.5×10500=26250V交流试验电压为:1.5Un=15750V6、试验前应具备条件:6.1现场应提供一定容量的电源(380V 150A)和必要的吊装设备及人员。

1号发电机小修直流耐压试验方案

1号发电机小修直流耐压试验方案

1号发电机小修直流耐压试验方案批准:审定:复审:初审:编制:宿凤玲双辽发电厂2005年03月21日1号发电机小修直流耐压试验方案1 试验目的检查发电机修前定子绕组绝缘状况,及时发现绝缘缺陷,确保机组在修后能够安全稳定运行。

2 试验标准依据DL/T596-1996《电力设备预防性试验规程》小修前直流耐压试验电压为2.0U=40kV。

N3 试验前应具备的条件3.1 直流耐压试验应在停机后清除污秽前热状态下进行。

3.2 定子绕组通满水,保持循环,且水质化验合格。

3.3 发电机氢置换完毕,化验氢气含量应在3%以下时方可进行试验,严禁在氢置换过程中进行试验。

3.4 定子绕组吸收比不低于1.3,汇水管对地绝缘大于30kΩ,汇水管对绕组绝缘大于100 kΩ。

3.5 定子绕组出线、中性点出线与封闭母线联结处断开。

4 试验技术、安全措施4.1 将封闭母线、发电机转子短路接地。

4.2 联系热工有关专业人员将测温设备解除。

4.3 被试相应首尾短路加压,非被试相短路接地。

4.4 将所有试验设备外壳可靠接地。

4.5 试验现场装设围栏,向外悬挂"止步,高压危险"牌, 有关通道派人看守。

4.6 试验过程中操作人员、监护人员以及读表人员精力必须集中,如发现异常现象应立即停止试验, 查找原因妥善处理,然后再继续进行试验。

5 直流耐压试验5.1 试验接线见附图(一)5.2 仪器仪表名称及选择: 移卷调压器 150KVA 380V/40--420VT1: 试验变压器 150KVA/75+40kVT2K:带过流保护的空气开关D:高压硅堆 2DL--200kV/2A: 高压滤波电容器 0.6μF DC60kVC1R : 限流电阻(按每伏0.5---1Ω选)C:低压滤波电容器 63kV 1000μFL:电感扼流线圈 (用10KV或2kVPT): 交流电压表 0---600VV1: 数显分压器 0---100kVV2mA1:毫安表 0---500mAμA:直流微安表 0---1000μAE: 干电池 3VR1: 100KΩ电位器R2: 470KΩ电位器K1K2:短路刀闸K3单投开关5.3 试验方法及步骤5.3.1 全面检查试验结线,表计倍率、量程,调压器零位及仪表的开始状态。

发电机定子绕组交流耐压试验方案(精选.)

发电机定子绕组交流耐压试验方案(精选.)

#1发电机定子绕组交流耐压试验方案1.#1发电机基本参数型号:50WT21E—106额定容量:415MV A额定功率:352.75MW额定电压:20KV额定电流:11980A频率:50Hz功率因数:0.85额定转速:3000г/min冷却方式:水氢氢励磁方式:静态励磁2.试验目的本次试验属于大修前试验,目的是判断发电机定子绕组绝缘水平,检查是否存在绝缘缺陷。

3.试验依据GB755—2000(《旋转电机定额和性能》)GB/T7064—2002(《透平型同步电机技术要求》)制造厂说明书4.试验条件✡办理发电机工作票,同时其他专业工作票交回。

✡发电机气体置换已经结束,转子在定子膛内。

✡发电机内冷水正常投运,水电导率符合运行标准,但尽可能低。

✡发电机绝缘电阻试验合格。

✡所有温度卡件拔出,测点等元件应短路接地,以防试验中损坏。

✡试验前要测试发电机电容量,核对补偿电感。

✡将发电机转子及封母接地,电流互感器短路接地。

✡球隙放电电压调整合格,保护水阻选用适当。

✡解除电源开关的漏电保护。

5.试验方法试验接线图如图1所示。

考虑现场试验电源容量的限制,需采用电抗器(接在被试发电机侧)进行无功补偿。

选用35H、20KV的4只电抗器两串两并,并联后电抗值为35H。

根据规程要求施加电压30KV。

6.试验步骤:1)经检查确认被试品、绝缘电阻合格、内冷水水质符合要求后,方具备进行交流耐压试验的条件。

2)拆除或断开所有与被试品相连的连线,按安全规程的有关规定做好全部安全措施。

3)按接线图检查试验接线应正确无误,试验设备布置合理,便于操作并符合安全规程中的有关规定。

保护接地应牢固可靠。

4)检查试验设备及测量仪表应完好无损,放置平稳,调好零位。

5)检查确认无误后方可开始试验,升压从零开始,缓慢的升到规定的试验电压值,持续1分钟,并在耐压持续时间内,保持电压稳定。

时间到后缓慢降下电压。

7.安全注意事项a)经检查确认被试品、绝缘电阻试验已合格。

发电机交直流耐压试验方案

发电机交直流耐压试验方案

发电机交直流耐压试验方案引言:发电机是一种将机械能转化为电能的装置,广泛应用于电力系统、工业生产和民用电器等领域。

为了确保发电机的安全可靠运行,进行交直流耐压试验是非常重要的一项措施。

本文将详细介绍发电机交直流耐压试验的方案,以确保试验的全面性和准确性。

一、试验目的1.评估发电机在额定电压下的绝缘性能,确认其安全可靠性;2.检测发电机内部可能存在的绝缘故障,确保其在工作环境下不会引发安全事故;3.评估绝缘材料的质量,验证是否符合相关电气标准。

二、试验范围1.试验电压:试验应包括额定电压下的交流耐压试验和直流耐压试验;2.试验对象:试验应对发电机的所有主要绝缘部分进行测试,包括线圈、定子、转子等;三、试验设备和环境要求进行发电机交直流耐压试验时,需要准备以下设备和满足以下环境要求:1.试验设备:包括高压试验仪、电压放大器、绝缘电流表、温湿度记录仪等;2.试验环境:试验环境应满足干燥、无尘、无腐蚀气体的要求,温度应控制在20℃~30℃之间,相对湿度应控制在45%~75%之间。

四、试验步骤1.试验前准备:a.检查试验设备是否完好,掌握设备的使用方法;b.检查试验对象的运行状态,确保其处于停止状态;c.清洁试验对象,确保其表面无积尘或污渍。

2.试验项目:a.交流耐压试验:i.在试验仪上设置试验电压,根据发电机额定电压确定试验电压值以及持续时间;ii. 将试验电极分别连接到发电机绝缘部分的相位线圈和地线;iii. 逐相接通试验电压,记录电流和试验电压的值;iv. 持续试验指定时间,观察试验过程中是否出现异常现象。

b.直流耐压试验:i.将试验电压设定为直流模式,根据发电机额定电压确定试验电压值以及持续时间;ii. 将试验电极分别连接到发电机绝缘部分的相位线圈和地线;iii. 逐相接通试验电压,记录电流和试验电压的值;iv. 持续试验指定时间,观察试验过程中是否出现异常现象。

3.试验后处理:a.分析试验结果,与发电机的技术要求进行对比;b.如发现异常情况,需要进一步检测,找出故障原因;c.记录试验数据,编制试验报告。

发电机定子绕组交流耐压试验方案

发电机定子绕组交流耐压试验方案

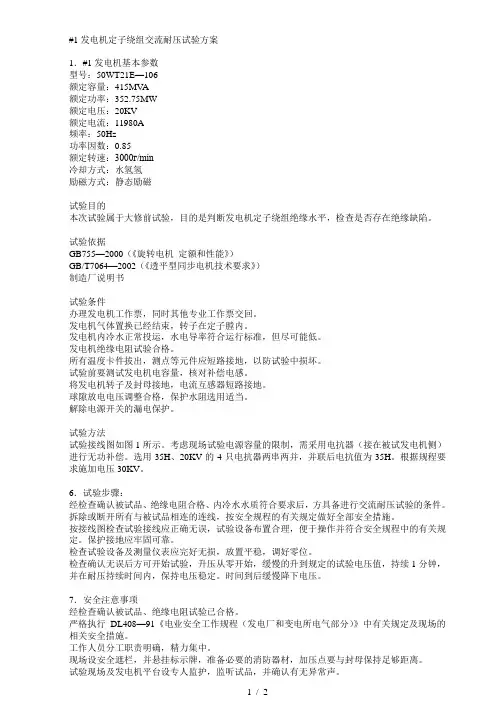

#1发电机定子绕组交流耐压试验方案1.#1发电机基本参数型号:50WT21E—106额定容量:415MV A额定功率:352.75MW额定电压:20KV额定电流:11980A频率:50Hz功率因数:0.85额定转速:3000г/min冷却方式:水氢氢励磁方式:静态励磁试验目的本次试验属于大修前试验,目的是判断发电机定子绕组绝缘水平,检查是否存在绝缘缺陷。

试验依据GB755—2000(《旋转电机定额和性能》)GB/T7064—2002(《透平型同步电机技术要求》)制造厂说明书试验条件办理发电机工作票,同时其他专业工作票交回。

发电机气体置换已经结束,转子在定子膛内。

发电机内冷水正常投运,水电导率符合运行标准,但尽可能低。

发电机绝缘电阻试验合格。

所有温度卡件拔出,测点等元件应短路接地,以防试验中损坏。

试验前要测试发电机电容量,核对补偿电感。

将发电机转子及封母接地,电流互感器短路接地。

球隙放电电压调整合格,保护水阻选用适当。

解除电源开关的漏电保护。

试验方法试验接线图如图1所示。

考虑现场试验电源容量的限制,需采用电抗器(接在被试发电机侧)进行无功补偿。

选用35H、20KV的4只电抗器两串两并,并联后电抗值为35H。

根据规程要求施加电压30KV。

6.试验步骤:经检查确认被试品、绝缘电阻合格、内冷水水质符合要求后,方具备进行交流耐压试验的条件。

拆除或断开所有与被试品相连的连线,按安全规程的有关规定做好全部安全措施。

按接线图检查试验接线应正确无误,试验设备布置合理,便于操作并符合安全规程中的有关规定。

保护接地应牢固可靠。

检查试验设备及测量仪表应完好无损,放置平稳,调好零位。

检查确认无误后方可开始试验,升压从零开始,缓慢的升到规定的试验电压值,持续1分钟,并在耐压持续时间内,保持电压稳定。

时间到后缓慢降下电压。

7.安全注意事项经检查确认被试品、绝缘电阻试验已合格。

严格执行DL408—91《电业安全工作规程(发电厂和变电所电气部分)》中有关规定及现场的相关安全措施。

发电机定子耐压试验方案

发电机定子耐压试验方案

1试验目的检查发电机定子经过运输及安装后,端部及槽契的绝缘状态是否良好。

2 准备工作及安全措施2.1发电机定子、转子安装已完成,其它的冷态电气试验已完成,并符合交接试验规程及厂家技术要求;2.2发电机出线与出线母排的软联接拆除,并将出线母排短路接地、且有足够的安全距离;2.3发电机尾部的三相连接母排拆除;2.4发电机尾部电流互感器二次绕组均要短路接地;2.5发电机转子绕组短路接地;2.6发电机测温元件短路接地;2.7在发电机平台应设置安全围栏,并挂“止步,高压危险”警示牌、同时派专人监护;2.8在试验区域应设置安全围栏,并挂“止步,高压危险”警示牌、由专人负责监护;2.9在发电机出线小间应配置足够的照明;2.10试验的全过程必须严格按照《高压电气设备交接试验规程》的有关规定及厂家的技术要求进行;2.11凡参加耐压试验的人员,必须进行安全技术交底,明确分工,使每个人都清楚各自的岗位和职责。

2.12发电机定子冷却水水质要求为;无机械杂质的凝结水或其它经过处理的软化水,导电率为0.5~1.5μS/Cm,硬度为<10μg当量/l,PH值为7~8。

3 试验标准根据GB50150-91(高压电气设备交接试验规程);3.1第2.0.4条规定,直流耐压试验电压为发电机额定电压的3倍即13.8kV×3=41.4 kV;3.2在升压过程中按每0.5Un分阶段升高试验电压,每阶段停留1mim,并记录泄漏电流值;3.3各相泄漏电流值的差别不应大于最小值的50%;3.4第2.0.5条规定,交流耐压试验电压值为1.5Un+2250,即1.5×13.8+2250=22950V;3.5在规定的试验电压下停留1 mim。

4直流耐压试验方法及步骤4.1试验采用低压屏蔽法,并按图1进行接线并认真检查试验接线确认无误后,进行空载升压至3倍额定电压值,核对表计指示正确后,并记录各点的空载泄漏电流值;4.2试验前,调整极化电势板中的电位器Ra,使微安表指示为零。

发电机定子耐压试验方案011

发电机定子耐压试验方案011

发电机定子耐压试验方案011目录一、试验目的二、准备工作及安全措施三、试验标准四、直流耐压试验方法及步骤五、交流耐压试验方法及步骤六、组织措施七、试验接线图(另附)发放范围: (共份)工地总经理□份副总经理(施工)□份副总经理(行政)□份质量部□份行政办□份计划□份技术□份财务□份力特□份合同□份安全□份供应□份锅炉□份机械□份管道□份电仪□份调试□份焊接□份油保□份南管□份质管部□份安监部□份工程策划部□份工程协调部□份此文件于2000年月日起实施批准人:一、试验目的:检查发电机定子绕组经过运输及安装后端部及槽楔的绝缘状况是否合格。

二、准备工作及安全措施:1. 发电机定子、转子安装已完毕,电气静态试验已完成,且符合交接试验规程及厂家技术规范,安装、试验记录经有关单位审查认定;2. 发电机定子冷却水循环正常,水质经化验合格;3. 汇水管绝缘电阻应符合制造厂家规定;4. 发电机出线与出线封母的软连接拆除,将出线封母短路接地,且保证足够的电气安全距离;5. 拆除发电机尾部三相连接母排;6. 发电机端部、尾部电流互感器二次回路短路接地;7. 发电机转子绕组短路接地;8. 发电机所有测温元件短路接地;9. 试验时将发电机同相绕组首尾出线短接,非试验相首尾短路接地;10. 发电机平台设安全警示围栏,并挂“止步,高压危险”警示牌,同时派人监护;11. 试验区域设安全警示围栏,并挂“高压危险”警示牌,同时派人监护。

12. 在发电机出线区域应配置足够的照明;13. 试验项目及过程必须严格按照《高压电气设备交接试验标准》的有关规定及厂家技术规范进行;14. 对参加试验的人员,必须进行安全及技术交底;分工明确,各尽其职;15. 用2500V水内冷却电机绝缘测试仪分相测量发电机定子绕组各相(相间及对地)绝缘电阻和吸收比应合格;16. 设置安全、质量及操作监护人。

17. 试验设备的控制保护可靠,操作灵活,过流保护定值按一次电流150A整定。

空冷发电机耐压试验方案

空冷发电机耐压试验方案

目录一试验目的二准备工作及安全措施三试验标准四直流耐压试验方法及步骤五交流耐压试验方法及步骤六组织机构七试验时间八试验结线图广东火电文件号:GPEC/TSP/OG/TS/017 Page 2 OF 61试验目的检查发电机定子经过运输及安装后,端部及槽契的绝缘状态是否良好。

2 准备工作及安全措施2.1发电机定子、转子安装已完成,其它的冷态电气试验已完成,并符合交接试验规程及厂家技术要求;2.2发电机出线与出线母排的软联接拆除,并将出线母排短路接地、且有足够的安全距离;2.3发电机尾部的三相连接母排拆除;2.4发电机尾部电流互感器二次绕组均要短路接地;2.5发电机转子绕组短路接地;2.6发电机测温元件对地绝缘测试合格,并短路接地;2.7在发电机平台应设置安全围栏,并挂“止步,高压危险”警示牌、同时派专人监护;2.8在试验区域应设置安全围栏,并挂“止步,高压危险”警示牌、由专人负责监护,无关人员不得进入;2.9在发电机出线小间应配置足够的照明;2.10试验的全过程必须严格按照《高压电气设备交接试验规程》的有关规定及厂家的技术要求进行;2.11凡参加耐压试验的人员,必须进行安全技术交底,明确分工,使广东火电文件号:GPEC/TSP/OG/TS/017 Page 3 OF 6广东火电 文件号:GPEC/TSP/OG/TS/017 Page 4 OF 6每个人都清楚各自的岗位和职责。

3 试验标准根据GB50150-91(高压电气设备交接试验规程); 3.1第2.0.4条规定,直流耐压试验电压为发电机额定电压的3倍即13.8kV ×3=41.4 kV ; 3.2在升压过程中按每0.5Un 分阶段升高试验电压,每阶段停留1mim ,并记录泄漏电流值; 3.3 各相泄漏电流值的差别不应大于最小值的50%;3.4第 2.0.5条规定,交流耐压试验电压值为 1.5Un ,即 1.5×13.8kV+2250V=22.95kV ; 3.5 在规定的试验电压下停留1 min 。

发电机耐压试验方案

发电机耐压试验方案

发电机耐压试验方案目录1.适用范围2.编制依据3.工程概况及主要试验项目4.试验人员的资格和要求5.主要试验设备及工器具6.试验前的准备工作及试验的条件7.作业程序8.试验方法、步骤及质量标准9.安全施工措施及试验时的注意事项10.绿色施工11.专业施工危险点分析及防范措施1 适用范围本作业指导书适用于国电泰州发电厂二期工程#4发电机电气试验。

2 编制依据2.1《电力建设安全工作规程》 DL5009.1—2002;2.2《电力装置安装工程电气设备交接试验标准》GB 50150-20062.3 上海发电机厂产品技术说明书;3工程概况及主要试验项目:3.1工程概况:国电泰州发电厂二期工程#4发电机选用上海发电机厂生产的水氢氢汽轮发电机,其主要参数:3.2试验项目3.2.1 测量转子绕组的绝缘电阻;3.2.2 测量转子绕组的直流电阻;3.2.3转子绕组静止时的膛内、膛外交流阻抗试验;3.2.4测量发电机、励磁机轴承和转子进水支座的绝缘电阻;3.2.5发电机定子手包绝缘试验;3.2.6测量定子绕组的直流电阻;3.2.7 测量定子绕组的绝缘电阻和吸收比;3.2.8定子绕组直流泄漏电流测量和直流耐压试验;3.2.9定子绕组交流耐压试验;4 试验人员资格及要求;4.1 所有参加试验人员应经过试验岗位培训并取得上岗资格证;4.2 参加试验的人员经过安全教育,且考试合格;4.3 参加试验工作的人员应熟悉现场设备的布置,了解被试品的构造及原理,准确使用规程、规范,具备较强的责任心;4.4 试验人员应能熟练使用试验设备,试验目的要明确,试验时注意事项应了解;4.5试验人员分工:试验负责人:倪鸣接线及操作人员:倪力尹震监护人员:阎生龙倪鸣5 主要试验设备和工器具转子交流阻抗测试仪、交流电压表、直流电桥、50kV交流(调感)谐振试验变压器、直流电流表、电动摇表、限流电阻30kΩ、干湿温度计、万用表、直流高压发生器和常用工具。

发电机耐压试验

发电机耐压试验

发电机耐压试验平凉电厂4×300MW 火力发电机组项目名称: #3机组发电机耐压试验编号:甘肃火电工程公司平凉项目部项目名称: #3机组发电机耐压试验编制单位:电气工区总工: 日期:质管科: 日期:施技科: 日期:安监科: 日期:工地: 日期:编写: 日期:目录1、编制依据 (1)2、设备概况 (1)3、作业前应做的准备工作和必须具备的条件 (1)4、参加作业人员的资格要求 (2)5、作业所需的工机具及仪器,仪表的规格和准确度 (2)6、作业程序,方法,内容及工作标准 (3)7、见证点的设立 (4)8、作业活动中人员的职责,权限 (5)9、作业环境应达到的要求 (5)10、作业的安全措施 (5)1、编制依据序号名称版次来源电力工业技术监督标1 1994.1 准汇编(电气绝缘部电力工业部分)电力建设安全工作规电力建设安2 DL150009.1-92 程委会电气设备预防性试验水利电力出3 第一版方法版社电气专业施工组织设甘肃火电公4 #3、#4机计司-电气质量手册和程序文件甘肃火电公5 Q/GHG-221-00.24-2000 司电气装置安装工程电中国计划出6 GB50150-91 气设备交接试验标准版社设备资料(产品说明7 相关制造厂书,出厂试验报告)2、设备概况型号:QSFN-300-2 额定功率:300000KW 额定电压:20000V 额定电流:10190A 额定转速:3000r/min 频率:50Hz相数:3相接线方式:YY 励磁电压:364V 励磁电流:2500A 功率因数:0.85 冷却方式:水氢氢绝缘等级:F级制造厂:哈尔滨电机厂3、作业前应做的准备工作和必须具备的条件 3.1施工前必须进行技术、安全交底,并做好交底记录。

3.2熟悉掌握厂家供货资料,并仔细阅读其技术资料,了解掌握其特性。

3.3熟悉所用仪器、仪表的操作使用方法及注意事项。

3.4所用仪表必须经校验合格并在有效期内。
