2020九年级物理提升训练——专题九：电功和电功率(带答案解析)
人教版九年级下册物理 电功率(提升篇)(Word版 含解析)
人教版九年级下册物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。
据此进行分析解答。
中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V增加到2.5V，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；（3）实验步骤：①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V时为止；②接着调节变阻器R0的滑片到最右端，读出这时电压表的示数为U；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压U0=U﹣2.5V，2．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。
专题9 电功和电功率的计算(解析版)
专题9 电功和电功率的计算电功和电功率的计算是各省市中考必考的知识点，有关电功率的计算，要求对电压表、电流表、变阻器、用电器的连接和使用准确掌握，对欧姆定律、串并联电路电流电压规律、电功和电功率的公式能熟练掌握，并能灵活变形、推理，综合性很强。
一、电功的计算公式：（1）与电能表有关的电功（能）的计算公式：①长时间消耗的电能：W=W2-W1（W1、W2是电能表在不同时间时的电能表计算器的示数）②短时间内电能表转过n转：nWN=（N是电能表标的Nr/kW·h或Nimp/kW·h）例题1、（2021广西贵港）如图所示的电能表的读数是______kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了______kW·h的电能。
【答案】201.8 0.6。
【解析】电能表的读数是201.8kW·h，若该电能表的表盘转了360转，则此时用电器消耗的电能360r=0.6kW h600r/kW hnWN==⋅⋅。
【点拨】电能表读数时，计算器上最后一位是小数点后的数值，单位是kW·h；对点练：小明家电能表本月初的示数为821.6ｋW•h，本月底的示数如图所示，小明家本月消耗的电能为______kW•h，如果按0.5元/（kW•h）的电价计费。
本月应付电费______元。
【答案】130 65。
【解析】月初时已消耗的电能W1＝821.6kW•h，本月底消耗电能为W2＝951.6kW•h，则这个月考点透视迷津点拨与点对点讲消耗的电能 W=W1﹣W2=951.6kW•h﹣821.6kW•h=130kW•h，电费的单价为0.5元/（kW•h），应交电费为130kW•h×0.5元/（kW•h）=65元。
（2）电功大小的影响式——电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系，加在用电器上的电压越高、通过的电流越大、通电时间越长，电流做功越多，即：W=UIt。

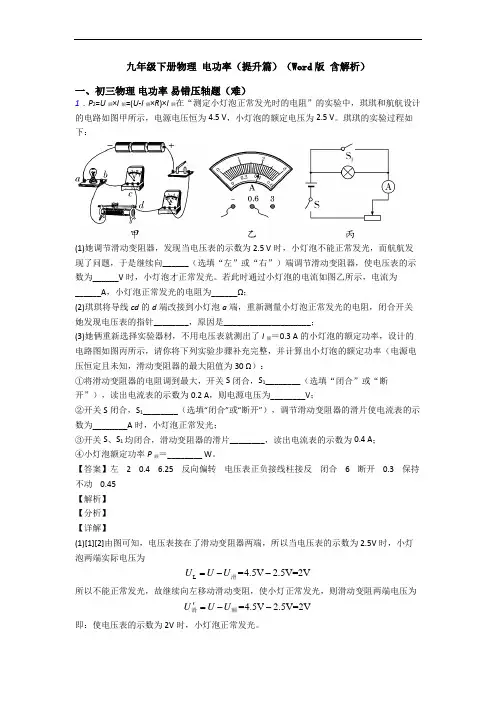

九年级下册物理 电功率(提升篇)(Word版 含解析)
九年级下册物理 电功率（提升篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。
琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。
若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。
【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。
2020年中考物理复习专题21《电功和电功率》(包括答案及考点)
2020年中考物理复习专题21《电功和电功率》一、单选题（共9题；共18分）1.“千瓦时”是下列哪个物理量的单位（）A. 电能B. 电流C. 电功率D. 电压2.下列家用电器中，属于电热器的是：（）A. 电烙铁B. 电风扇C. 电视机D. 电冰箱3.下列家用电器中，在正常工作时电功率为1000W的可能是（）A. 空调机B. 节能灯C. 电视机D. 笔记本电脑4.某直流电动机标有“36V18W”字样，经测量其线圈电阻为2Ω，使电动机正常工作10min．则电动机在这段时间内产生的热量是（）A. 1.08×104JB. 300JC. 3.888×105JD. 1.05×104J5.甲用电器标有“220V20W”，乙用电器标有“220V60W”，它们都在额定电压下工作，则下列判断中正确的是（）A. 甲用电器做功一定多B. 做相同的功，甲用电器用的时间一定少C. 乙用电器做功一定多D. 相同时间内，乙用电器做的功一定多6.如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W7.小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（）A. 他家在这段时间内消耗的电能为903kw·hB. 电能表是测量电功率的仪表C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W8.如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过0.6AB. R1两端电压不超过3VC. 滑动变阻器连入电路的阻值在10−20Ω范围内变化D. 电路的总功率在1.8～3W范围内变化9.如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | ΔU1ΔI |+| ΔU2ΔI|＝R1+R2 D. |△U1|＜|△U2|二、填空题（共8题；共23分）10.如图甲所示是某家庭用的电能表，图乙是小华家某月月初、月末的两次读数，则他家本月消耗的电能为________kw•h．若该电能表转盘在6min时间内转了200转，则这段时间内他家的用电器消耗的电功率为________kw．11.一个灯泡标有“220V40W”字样，灯泡正常发光时通过的电流是________A，若把此灯泡接到110V的电源上，则灯泡消耗的实际功率为________W。

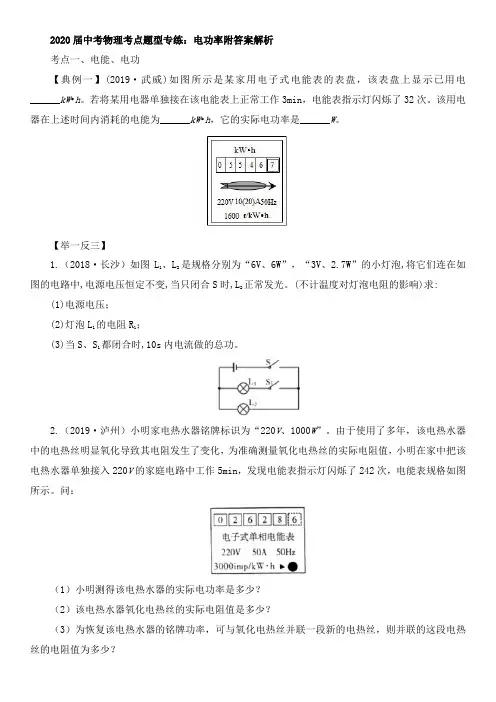

2020届中考物理考点题型专练：电功率附答案解析
2020届中考物理考点题型专练：电功率附答案解析考点一、电能、电功【典例一】(2019·武威)如图所示是某家用电子式电能表的表盘，该表盘上显示已用电______kW•h。
若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。
该用电器在上述时间内消耗的电能为______kW•h，它的实际电功率是______W。
【举一反三】1.（2018·长沙）如图L1、L2是规格分别为“6V、6W”，“3V、2.7W”的小灯泡,将它们连在如图的电路中,电源电压恒定不变,当只闭合S时,L2正常发光。
(不计温度对灯泡电阻的影响)求:(1)电源电压；(2)灯泡L1的电阻R1；(3)当S、S1都闭合时,10s内电流做的总功。
2.（2019·泸州）小明家电热水器铭牌标识为“220V、1000W”。
由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。
问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？3.（2019·河南）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为_____W；若不计能量损失，这段时间内热水器中50L 的水可升温_____℃．由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。
[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃）]考点二、电功率【典例二】（2019·河北）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。

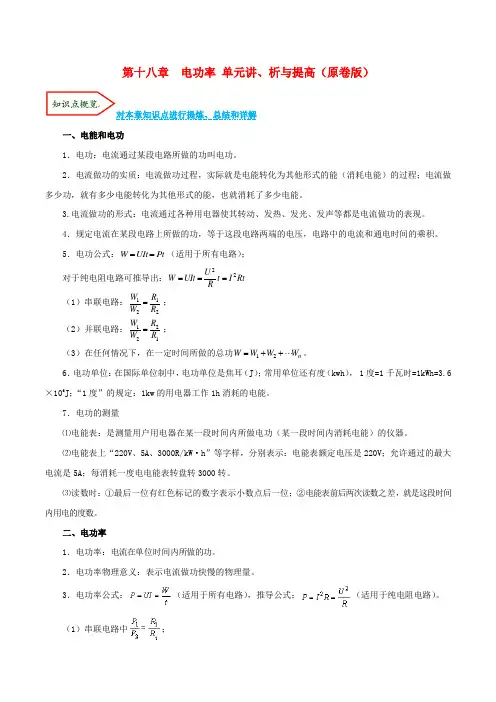

2020年人教版物理九年级第十八章 电功率 单元讲、析与提高练习(含解析)
第十八章 电功率 单元讲、析与提高（原卷版） 对本章知识点进行提炼、总结和详解一、电能和电功1．电功：电流通过某段电路所做的功叫电功。
2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。
3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。
5．电功公式：（适用于所有电路）；对于纯电阻电路可推导出： （1）串联电路：； （2）并联电路：； （3）在任何情况下，在一定时间所做的总功。
6．电功单位：在国际单位制中，电功单位是焦耳（J ）；常用单位还有度（kwh ）， 1度=1千瓦时=1kWh=3.6×106J ；“1度”的规定：1kw 的用电器工作1h 消耗的电能。
7．电功的测量⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
⑵电能表上“220V 、5A 、3000R/kW ·h ”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。
⑶读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。
二、电功率1．电功率：电流在单位时间内所做的功。
2．电功率物理意义：表示电流做功快慢的物理量。
3．电功率公式：（适用于所有电路），推导公式：（适用于纯电阻电路）。
（1）串联电路中；Pt UIt W ==Rt I t RU UIt W 22===2121R R W W =1221R R W W =n W W W W ⋅⋅⋅++=21（2）并联电路中：；（3）无论用电器串联或并联，计算总功率常用公式P=P1+P2+…P n。
4．电功率单位：在国际单位制中，功率单位是瓦特（W），常用单位：千瓦（kW）。
物理人教版九年级全册电功和电功率练习题(含答案)
电功和电功率练习题( B )1．电能表是家庭电路中测量下列哪个物理量的仪表A．电功率B．电能C．电阻D．电压( C)2．为了纪念物理学中有杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用来作“电功率”单位的是A．欧姆B．安培C．瓦特D．焦耳(C )3．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮( A )4．标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则A. P1>P2B. P 1=P2C. P1<P2D. 无法确定( C )5．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A、两灯一样亮B、L1比L2亮C、L1比L2暗D、两灯都能正常发光( A)6．将分别标有“8V 4W”、“4V 2W”字样的灯L1、L2串联使用。
当灯L1正常发光时，灯L2会A、正常发光B、比正常发光暗C、比正常发光亮D、以上三种情况均有可能(B)7．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W( C )8．家用电能表的盘面上，标有3000R/kWh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是A、5WB、500WC、300WD、3KW( A)9．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流( D )10．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同。
(物理)九年级物理电功率专项训练及答案含解析
（物理）九年级物理电功率专项训练及答案含解析一、电功率选择题1．下列数据中与实际情况不相符的是（）A. 正常情况下，人的体温约为35℃B. 成年人的步长大约为50cmC. 功率为100W白炽灯正常工作1小时大约消耗0.1度电D. 一个鸡蛋的质量大约为50g 【答案】A【解析】【解答】A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际；B、成年人两步的距离约1m=100cm，所以步幅在50cm左右．故B符合实际；C、功率为100W白炽灯正常工作1小时，大约消耗W=Pt=0.1kW×1h=0.1kW•h的电能．故C符合实际；D、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故D符合实际．故选A．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出不符合实际的选项．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。
故答案为：A。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，再利用并联电路的电流特点可知干路电流的变化，进一步得出电压表与电流表示数的比值变化，根据P=UI可知电路总功率的变化.3．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率【答案】B【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD 错误；B正确．故选B．【分析】（1）串联电路中，电流处处相等；（2）灯的亮度取决于灯的实际功率，根据欧姆定律可判出电阻关系．4．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．5．如图所示，电源电压U保持不变。
九年级下册物理 电功率(提升篇)(Word版 含解析)
九年级下册物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。
已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。
【物理】九年级物理电功率专题训练答案及解析
【物理】九年级物理电功率专题训练答案及解析一、电功率选择题1．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。
图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（）A. 电流表的示数减小B. 电压表的示数增大C. 电路总电阻增加D. 电路总功率减小【答案】B【解析】【解答】C、由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。
由图乙可知，酒精浓度增加时，R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，C不符合题意；A、电压不变，电阻减小，根据可知，电路中的电流增大，即电流表的示数增大，A 不符合题意；B、定值电阻阻值不变，电流增大时，由可知，R0两端的电压增大，即电压表的示数增大，B符合题意；D、由可知，电路总功率增大，D不符合题意。
故答案为：B。
【分析】定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流，根据图乙可知被检测者酒精浓度增加时R阻值的变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI可知电路总功率的变化.2．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。
闭合开关，在保证电路安全的情况下，移动滑片P的过程中（）A. 电流表的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大电功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω。
【答案】D【解析】【解答】由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：I L =P L/U L=1.25W2.5V=0.5A，即电路的最大电流是0.5A，A不符合题意；因为串联电路中各处的电流相等，当电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：P大=UI大=4.5V×0.5A=2.25W，C不符合题意；由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：R L =U L/I L=2.5V/0.5A=5Ω，R总=（U-U L）/I大=（4.5V-2.5V）/0.5A=4Ω，D符合题意；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：I小=U/（R L+R大）=4.5V/（5Ω+20Ω）=0.18A，则灯泡消耗的最小功率：P L小 =I小2 R L =（0.18A）2×5Ω=0.162W，B不符合题意，故答案为：D。
九年级电功率(提升篇)(Word版 含解析)
九年级电功率（提升篇）（Word版 含解析）一、初三物理 电功率 易错压轴题（难）1．22151511:::5:1525U U P P R R ===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。
选用的小灯泡标有2.5V 字样。
(1)如图甲是小青测量小灯泡额定功率不完整的实物电路，请用笔画线代替导线将电路连接完整（______）；(2)连接好电路后闭合开关，小青发现小灯泡没有发光，但电压表有示数，接下来应进行的操作是______ （选填标号）； A ．更换小灯泡 B ．检查开关是否闭合C ．移动滑动变阻器滑片D ．检查电压表是否断路(3)实验时，电压表的示数如图乙所示。
则应将滑片向______（选填A 或B ）端移到某一位置，才能使小灯泡正常工作。
若正常工作时电流表示数为0.5 A ，则小灯泡的额定功率为______W ；(4)完成上述实验后，小青又设计了一种测额定功率的方案。
如图丙所示，R 0是阻值已知的定值电阻。
请完成下列操作∶①连接好电路，闭合开关S 。
将开关S 1拨到触点______（选填A 或B ）。
移动滑片，使电压表的示数为小灯泡的额定电压U 1；②保持滑片的位置不动，再将开关S 1拨到另一触点。
读出电压表的示数U 2；③用U 1、U 2、R 0表示小灯泡的额定功率，则表达式P =______。
【答案】 C A 1.25W A 2110U U U R - 【解析】【分析】【详解】(1)[1]电压表测量灯泡的电压，应与小灯泡并联，小灯泡的额定电压为2.5V ，所以电压表应接“-”，“+”接线柱。
连接电路如图所示：(2)[2]小灯泡没有发光，但电压表有示数，说明电压表到电源电路是通路，灯泡不发光可能是灯泡两端实际电压远低于额定电压，所以接下来的操作是移动滑动变阻器滑片，在进一步判断。
故选C。
(3)[3]由图乙可知，此时灯泡的电压为1.9V，使小灯泡正常工作，应将滑动变阻器向A端调节。
[4]若正常工作时电流表示数为0.5A，则小灯泡的额定功率为2.5V0.5A=1.25WP UI⨯==(4)[5]由步骤①中“移动滑片，使电压表的示数为小灯泡的额定电压U1”，可知改实验步骤实验目的使小灯泡在额定电压下工作，所以开关S1拨到触点A，移动滑片，使电压表示数为小灯泡的额定电压。
【人教版】2020九年级物理上册 6.1 电功(电能和电功)习题(含解析)(新版)教科版
（答题时间：15分钟）1. 一个用电器接入由四节干电池串联的电源两极使用时，测得通过用电器的电流是200mA，则1 min该用电器消耗电能（）A. 120JB. 72JC. 720JD. 96J2. 下列有关电能的说法，错误的是（）A. 电风扇使电能转化为机械能B. 1 J比1 kW·h大得多C. 千瓦时也叫“度”D. 各种电气设备、电子仪器的使用都离不开电能3. 关于电功，下列说法中正确的是（）A. 用电器通电的时间越长，电流做的功一定越多B. 通过用电器的电流越大，电流做的功一定越多C. 用电器两端的电压越大，电流做的功一定越多D. 用电器消耗的电能越大，电流做的功一定越多4. 用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3A，此时小灯泡的电阻为Ω，工作0.5min消耗的电功为 J。
5. 课外实践活动中，小明仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为kW·h。
若一段时间内指示灯闪烁了320次，用电器消耗的电能为 J。
该电能表接到电压为380V的电路中（选填“能”或“不能”）正常工作。
6. 观察图甲中小林的妈妈和爸爸的对话，回答下面的问题：（1）当地的电价为______元/度。
这个月小林家消耗的电能是_________J。
（2）小林家上一个月底的电能表抄表时的示数如图乙所示，则现在电能表的示数应为：。
7. 随着科技的发展，平板电脑成为人们的新宠，由于电池不能长时间工作，小明配备了一个标有“3.7V 8000mAh”的大容量电池，电池供电工作电流如果是8000mA时，可以工作1h，则电池能够提供的电能为_________J，若给掌上电脑供电，正常工作时的电流为200mA，可供电脑工作________s。
1. C 解析：W ＝UIt ＝4×1.5V×0.2A×60s＝72J 。
2. B 解析：1 kW•h＝3.6×106J ，所以1 kW•h 比1 J 大得多，B 项说法错误。
2020年中考九年级物理提升训练——电功、电功率及参考答案
备战2020九年级物理提升训练——电功、电功率一、选择题1.小阳在家只让电饭锅单独工作，然后去观察家中的电能表，如图。
他记录到电饭锅煮饭12min，电能表转盘转了300转，小阳根据观察和记录的结果做出了下列判断，其中不正确的是（）A．这个电饭锅煮饭12min消耗的电能是0.1kW•hB．电饭锅煮饭时，通过电能表的电流为10AC．家中同时工作的用电器总功率不能超过4400WD．这个电饭锅煮饭时的功率为500W2.某品牌家用电火锅设计成高温、中温、低温三档，如图是它的发热电阻丝，A,B,C为三个接线柱，B是电阻丝中点接线柱。
图中各档位接上电源后，能得到高温档的电路是（）3.下列家用电器中，利用电流热效应工作的是（）4.物理学中研究一个变量与多个变量之间的关系时，常常采用控制变量法．在探究同一品牌电热器电流产生的热量与电功率的关系时，需要控制的变量是（）A. 电阻B. 通电时间C. 电流D. 电压5.如图所示是阻值相同的电阻组成的四个电路图，如果电源电压都一样，在相同的时间里产生的热量多的电路是（）6.小明家的电饭锅电源线坏了，他在网上新买了一根，使用时闻到橡胶的焦糊味，他立即拔下电源插头，发现这根电源线很热，其他用电器仍然正常工作，你认为引起电源线过热的原因可能是（）A. 新买的电源线过粗 C. 新买的电源线过细B. 电路的电压过高 D. 新买的电源线过短7.关于电热的下列几个说法，错误的是A. 电热会烧毁电器元器件，引发火灾，是有百害而无一利B. 电流通过任何用电器，都或多或少的会产生热量C. 因为电流过大产生电热而烧坏局部电路，可用于整体电路的保护D. 为防止电热带来的危害，要尽量减少电热的产生并考虑如何加快散热8.如图所示，在甲、乙两地之间沿直线架设两条输电线，由甲地向乙地输电，两条输电线总电阻为2Ω，甲地电源的电压为220V不变，线路电流为10A，下列说法正确的是（）A. 乙地用户用电器上的电压为200VB. 在100s的时间内，输电线上产生的热量为4×105JC. 当乙地用户消耗的总功率增大时，用户用电器上的电压也增大D. 当乙地用户消耗的总功率增大时，相同时间内输电线上产生的热量增多9.下图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
九年级电功率(提升篇)(Word版 含解析)
九年级电功率（提升篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．2110=U U P UI U R -=小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V ），一个电流表，一个电压表，滑动变阻器“20Ω 2A ”，小灯泡（额定电压2.5V ，额定功率小于1.2W ），一个阻值已知的定值电阻R 0，开关及导线若干。
(1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P 向右滑动时灯变亮；连线不能交叉）（____________）(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。
当电压表示数为2.5V 时，电流表示数如图丙所示，小灯泡的额定功率为_____W 。
实验次数物理量1 2 3 4 5 电压/V1.0 1.52.0 2.53.0 电流/A0.24 0.32 0.38 0.44 电功率/W(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”），小灯泡的实际功率由______（选填“额定功率”、“额定电压”或“实际电压”）决定。
(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V ”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S ，将开关S 1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；②滑动变阻器滑片不动，再将开关S 1，拨至“2”读出电压表示数为U 0；③小灯泡的额定功率P 额=______（用U 额、U 0、R 0表示）。
若步骤②中，在将开关S 1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。
【答案】如图，正确连线，滑动变阻器接线柱接正确1分1.05 增大 实际电压 5.5 00U U R ⋅额 偏小 【解析】【分析】(1)根据图甲电路连接实物图，根据灯泡正常发光电流确定电流表量程；(2)由图丙读出灯泡正常发光时的电流，由P =UI 计算额定功率；(3)根据表中数据分析灯泡功率与电压的关系；(4)要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压，根据串联电路电压规律可得出电压表的示数；滑片不动，再将开关S 1拨至“2”，求出此时电路中的电流即为小灯泡的额定电流，根据P 额=U 额I 额求出小灯泡的额定功率；由串联电路特点和欧姆定律分析解答测量的中的差异。
(物理)九年级物理电功率专项训练及答案及解析
（物理）九年级物理电功率专项训练及答案及解析一、电功率选择题1．下列说法正确的是（）A. 电流表测电路中电流时，流过的电流是正电荷定向移动形成的B. 某同学家的电能表示数是，表示他家消耗的电能是1234.5JC. 可燃冰属于可再生能源D. 卫星电话用电磁波传递信息【答案】D【解析】【解答】解：A、在金属导体中自由电子的定向移动形成电流，故A错误；B、某同学家的电能表示数是，表示他家消耗的电能是1234.5kW•h，故B错误；C、可燃冰是埋藏于海底的化石燃料，可燃冰属于不可再生能源，故C错误；D、卫星电话是用电磁波传递信息的，故D正确．故选：D．【分析】（1）金属导电靠的是自由电子的定向移动；（2）要知道电能表示数的最后一位是小数，单位是kw•h．（3）从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源．人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源．（4）移动通信、卫星通信都是利用电磁波中的微波来传递信息的，因为微波传递信息量大．2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A. 灯泡L变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路消耗的总功率变小【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备战2020九年级物理提升训练——专题九：电功和电功率考点一：电功电能1.电能表可以直接测定（）A.电流B.电功C.电阻D.电功率2.小明家的电子式电能表上标有“3200imp/（kw•h）．当他家只开某个用电器时，发现在10min内电能表指示灯闪烁了32次，该用电器的功率为________W．若该用电器每天少开1h，则30天可节约电能________kW•h。
3.某导体两端的电压为3伏时，通过该导体的电流为0.6安，10秒内通过该导体横截面的电荷量为________库，电流做功为________焦。
当它两端的电压变成6伏时，它的电阻为________欧。
4.小明在做测定小电灯的电阻的实验中，测得小灯泡两端的电压为2.5V，电路中的电流为0.2A，则小灯泡的电功率为________ W，小灯泡正常工作1min所消耗的电能为________ J5.利用如图所示的电路可以验证电功与电流的关系．（1）图中两只灯泡的连接方式是联，选择这种连接方式是为了控制相同，它们工作时的电阻要________ （选填“相同”或“不同”）；（2）本实验中，是通过观察________ 来判断电流做功多少的。
小明正确操作，验证了实验的结论，支持该结论的实验现象是________ 。
考点二：电功率1.关于电功和电功率，下列说法中正确的是（）A.电功率是表示电流做功快慢的物理量B.用电器消耗的电能越多，电功率越大C.用电器所消耗的电功率一定等于它的额定功率D.额定功率越大的用电器，消耗的电能一定越多2.将标有“3V 3W”字样的甲灯和“6V 6W”字样的乙灯接入电路．若不专虑温度对电阻的影响，则对两灯接入电路后的结果有如下判断：①两灯串联，当其中一灯消耗的功率是3W时，两灯消耗的总功率是9W；②两灯串联后接到电压为9V的电源两端，两灯均能正常发光；③两灯并联，当其中一灯消耗的功率是1.5W时，另一灯两端的电压为3V；④两灯并联后接到电压为1.5V的电源两端，甲、乙两灯消耗的功率之比为2：1，其中判断正确是（）A. ①③B. ②③C. ②④D. ①④3.小华发现家里电能表的示数在3h内由21382变成了21394则他家在这段时间用电________kW•h，用电器消耗的实际平均功率是________W．如果电能表上标有“220V 2.5（10）A“字样，则电路中允许接入用电器的最大总功率是________W．4如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“301A”字样，电压表量程为0～3V，则灯L正常工作时的电流为________ A，电阻为________.若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的阻值范围是________.5.如图甲所示的电路，小灯泡L标有“6V 3W”字样，小灯泡的I﹣U关系如图乙所示，R为10Ω的定值电阻，当小灯泡电功率为0.8W时，小灯泡的电阻是________Ω，电流表的示数为________A．6.如图1所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图2所示．已知定值电阻R0=20Ω．则电源电压U=________V．图2中坐标值I1=________A．当电流表示数I=0.4A时，R0与R消耗的电功率之比为________．7.电能表是用来测量________的仪表．某同学家电表格铭牌上标有“220V 800r/kW•h”字样，他观察到在1min的时间内，电能表的转盘匀速转了20转，观察期间他家工作电器的总功率为________ kW．8.如左图所示的电路，灯泡的额定电压为9V，灯泡的I-U关系如右图所示；电压表的量程为0-15V，电流表的量程为0-0.6A，定值电阻R0=20Ω，滑动变阻器R的最大电阻为100Ω。
求：(1)只闭合S l，灯泡正常工作，则电源电压及R0消耗的功率为多少？(2)只闭合S2，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的最大功率及滑动变阻器连入电路中的最大电阻各为多少？9.应急照明灯是在正常照明电源发生故障时，能持续照明而不间断工作的一类灯具，如图所示．当照明电路突然停电时，应急照明灯通过自动控制电路及相关部件自动把灯泡跟蓄电池接通，从而实现自动应急照明．下表为某型号应急照明灯的主要技术数据：求：（1）根据上述技术数据，判断两灯的连接方式，并简要说明理由．（2）单只灯泡正常发光时的电流．（3）单只灯泡正常发光时的电阻．（4）根据蓄电池的“额定电压”和“容量”（容量“1.8Ah”指的是如果放电电流为1.8A，可供电时间约1小时），估算这种蓄电池最多可储存的电能．（5）蓄电池充满电后，可以实现的最长连续应急照明的时间．考点三：电路故障与安全用电1.两盏不同规格的小灯泡组成的串联电路如图所示．当开关闭合后，下列说法正确的是（）A. 两灯的发光亮度一定相同B. L1烧断了灯丝，L2仍然发光C. L2烧断了灯丝，L1仍然发光D. a、b、c三处的电流一样大2.有关家庭电路，以下说法正确的是（）A.如图甲，正确使用试电笔笔尖与火线（220V）接触，氖管发光，流经人体的电流约为2.2AB.如图乙，如果和三孔插座①相连的导线断开，用此插座的洗衣机不能转动C.如图丙，如果用电器三脚插头的脚①折断丢失，没有任何影响，因为脚①可有可无D.如图丁，如果某人不小心触碰到火线裸露处，“漏电保护器”会自动切断线路3.关于安全用电，下列说法正确的是（）A.家用电路中的保险装置应装在零线上B.冬天使用烤火器，在人离开时，应将其关闭C.可以私自将工厂的动力电路的电接到家中使用D.雷雨天气可以打着雨伞在开阔地上行走4.小芳家有40 W的节能灯两个，25 W的白炽灯两盏，150 W的彩电一台，650 W的洗衣机一台，她家用的电能表上写着“220 V 5（10）A”字样。
下面说法正确的是（）A. 小芳家的用电器同时使用时，总电流大于5 AB. 小芳家的用电器不能同时使用C. 小芳家再购置一台1 500 W的电暖气，所有的用电器还可以同时使用D. 为安全、方便地用电，小芳家应选用电流值稍大于10 A就跳闸的空气开关5.夜里，小明家的三盏电灯均正常发光，突然三盏灯突然全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光，发生这一现象的原因可能是（）A. 插座处发生短路了B. 某个电灯的灯丝烧断了C. 进户线的火线断了D. 进户线的零线断了6.下面是小明整理的部分电学笔记，其中叙述正确的是（）A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子B. 由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比C. 磁感线总是从磁体北极出发回到磁体南极D. 安装家庭电路时，开关应与所控制的用电器串联，且接在火线上7.如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A. 电热壶所在电路的B、C间断路B. 电热壶所在电路的B、C间断路C. 电路的C、D间导线断路D. 电路的A、B间导线断路8.关于安全用电，下列说法正确的是（）A. 家庭电路中只有发生短路，才会使电路中电流过大B. 只要不接触高压电线路或设备就不会发生触电事故C. 有金属外壳的家用电器要接地线，是为了保证使用安全D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体9.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸10.在表格中的二个生活中的警示语任选一个，简要解释其蕴含的物理知识．11.空气开关和漏电保护器分别在什么情况下才会跳闸？考点四：电功率的测量1.小芳同学选取了一些必要的实验器材，测一个标有“2.5V”、额定功率约为1W的小灯泡在某一电压下的实际功率。
（1）试在图甲虚线框中画出“测量小灯泡的电功率”的电路图。
（请在图中用常用符号表示各电器元件和仪表）（2）试在图乙中，用笔画线代替导线完成（1）中电路图的实物连接。
要求滑动触头P向右端滑动时，滑动变阻器阻值变大。
（3）经检查电路连接正确后，小芳进行了多次测量，其中某一次测量示数如图丙所示，此时的电压为________V，电流为________A，小灯泡的功率为________W．（计算功率结果取小数点后两位数字）2.小明在测量小灯泡（额定电压为2.5V）的电功率实验中，连接了如图甲所示的实物图．（1）闭合开关S前，应向________（选填“A”或“B”）端调整滑动变阻器的滑片P，使电路中的电流在开始测量时最小．（2）当电压表的示数为2.8V时，灯丝突然烧断，则电压表的示数________（选填“变大”“变小”或“不变”），换相同规格的灯泡，重新测量，并根据实验数据绘出如图乙A所示的图象，则小灯泡的额定功率为________W．（3）另外一组同学用相同的器材和电路图也做这个实验时，由于接线错误，根据测量的数据绘出的I﹣U图象如图乙B所示，造成错误的原因可能是________．考点五：电流热效应1.下列说法错误的是（）A. 焦耳——一切能量、功、热量的单位B. 奥斯特——发现了电流的磁效应C. 法拉第——发现了电磁感应现象，导致发电机的发明D. 欧姆——研究出电流产生的热量与电流、电阻和通电时间的关系2.小明同学在家洗澡时，接触和应用了不少物理知识，其中错误的是（）A. 电热水器是将内能转化为电能的电器B. 热水淋在身上感到暖和，热水与皮肤之间发生了热传递C. 浴室内的镜面上常有一层水雾，是液化现象D. 使用沐浴液时室内充满了香味，说明分子在不停地运动3.下列用电器中，利用电流热效应工作的是（）A. LEDB. 跑步机C. 自动检票机D. 电饼铛4.结合图中的实验情景，按照要求回答下列问题，（1）对图①中的两支蜡烛的要求是________；（2）图②中,________的机械效率高；（3）图③研究的是电流产生的热量跟________的关系；（4）图④中的________ (填“铁屑”或“小磁针”)能更好的显示磁场的分布。
