建筑施工图识图要点
建筑工程施工图识读
建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。
在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。
下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。
1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。
它一般包括建筑全平面图、地下室平面图、各楼层平面图等。
平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。
同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。
例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。
在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。
此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。
建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。
正确理解这些标高信息对于建筑物的高度和结构设计非常重要。
2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。
立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。
通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。
在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。
某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。
在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。
3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。
剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。
通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。
建筑图纸怎么看,高手教你五步看懂建筑图纸!
三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象;当中间层出现露台时，检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。
五、审查原施工图有无可改进的地方 主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。 1、从有利于工程施工的角度提出改进施工图意见 2、从有利于建筑工程质量方面，提出修改施工图意见。“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路，这样才会有计划的、全面地展开识图、审图工作。看了小葫芦上面介绍的这么了，是不是觉得看建筑图纸的思路变清晰了。只有按着这五步去看图，建筑图纸其实也没有那么难懂的。

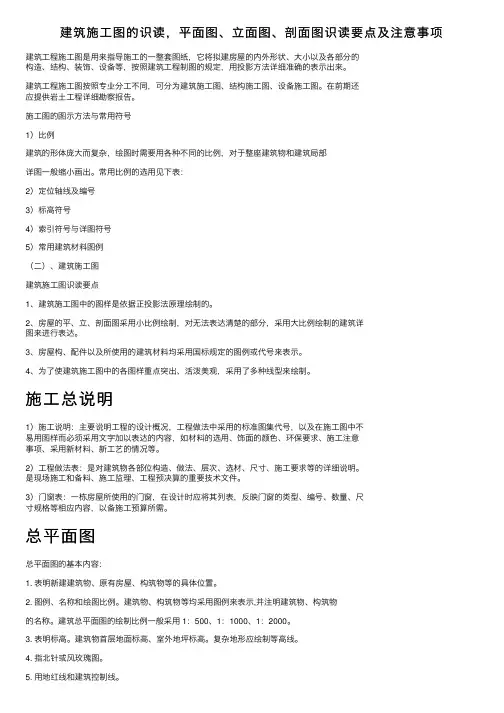

建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项
建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。
施工图识读要读出哪些信息？
施工图识读要读出哪些信息？1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。
2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。
看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。
看图步骤如下：1）．先看目录。
了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。
2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。
把它们查全准备在手边以便可以随时查看。
3）．看设计说明。
了解建筑概况和施工技术要求。
4）．看总平面图。
了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。
5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。
6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。
一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。
）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。
与建筑的结构安全无关，一般可以根据要求改动。
由建筑结构师绘制。
关系到结构受力和安全，一般不允许改动，如果改动必须通知结构师确认。
二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。
建筑施工图识图入门基础剖析
空心板
水泥砂浆画见 法孔
洞 剖 面 图
2、断面图的种类 移出断面图 中断断面图
重合断面图
（1）移出断面图 将断面图画在物体投影轮廓线之外，称为移出断面图。
1
1
1—1
2
2
2—2
（2）中断断面图 将断面图画在杆件的中断处，称为中断断面图。
（3）重合断面图 将断面图直接画在形体的投影图上，这样的断面图 称为重合断面图。
A B C
a(b、c）
2、直线的正投影基本性质
AC
DE
F
B
c a(b)
de
f
点的正投影仍然是点
1）直线垂直于投影面，其投影积聚为一点
2）直线平行于投影面，其投影是一直线，反映实长
3）直线倾斜于投影面，其投影仍是一直线，但长度 缩短
3、平面的正投影基本性质
B
E
A
CG
D
b(c) e
a(d)
g
L
F
M
K
H N
（四）剖面图与断面图的关系
1
1
1
1—1
1
1—1
2
2
2
2
2—2
2—2
a)
b)
c)
二者的关系： 剖面图包含断面图，断面图是剖面图的一部分。
第二部分
按使用功能分
房屋构造
民用建筑
居住建筑：住宅、公寓、宿舍等。
公共建筑：行政办公楼、文教建筑….
工业建筑：主要生产厂房、辅助生产厂房…
农业建筑：温室、粮仓、畜禽饲养场….
建
砖木结构
筑
砖混结构
物
按主要承重结
钢筋砼结构

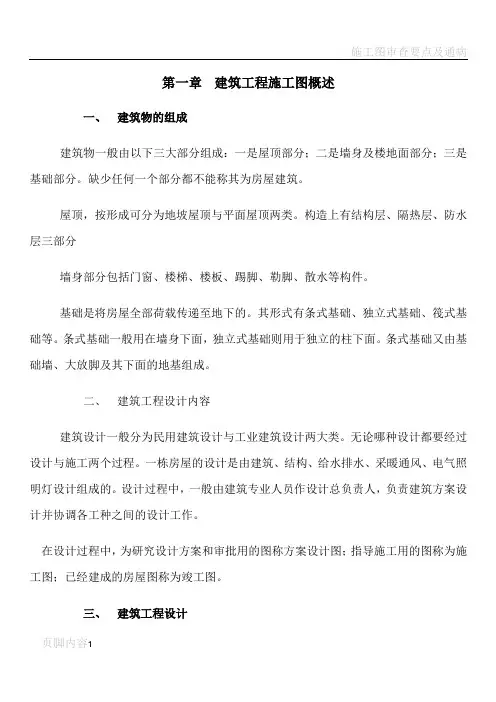

建筑工程施工图快速识读技巧.
第一章建筑工程施工图概述一、建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分；二是墙身及楼地面部分；三是基础部分。
缺少任何一个部分都不能称其为房屋建筑。
屋顶，按形成可分为地坡屋顶与平面屋顶两类。
构造上有结构层、隔热层、防水层三部分墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件。
基础是将房屋全部荷载传递至地下的。
其形式有条式基础、独立式基础、筏式基础等。
条式基础一般用在墙身下面，独立式基础则用于独立的柱下面。
条式基础又由基础墙、大放脚及其下面的地基组成。
二、建筑工程设计内容建筑设计一般分为民用建筑设计与工业建筑设计两大类。
无论哪种设计都要经过设计与施工两个过程。
一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的。
设计过程中，一般由建筑专业人员作设计总负责人，负责建筑方案设计并协调各工种之间的设计工作。
在设计过程中，为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图；已经建成的房屋图称为竣工图。
三、建筑工程设计一般建筑设计按以下程序进行；（一）方案设计建筑设计人员根据建设单位提出的设计任务书，经过周密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计，供建设单位分析、比较、选定方案之用。
（二）初步设计将选定的方案设计成工具图，称为初步设计。
其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。
（三）技术设计根基审批的初步设计，进一步解决建筑结构设备上的技术问题，使得工种协调与统一，为绘制施工图提供详细的资料。
（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据。
中小型建筑设计时，一般把初步设计和技术设计合二为一，称为扩大初步设计。
四、建筑工程施工图的种类施工图根据不同的专业内容可分为：（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。
施工图纸的识读方法
施工图纸的识读方法施工图纸是建筑房子的依照，是“工程的语言”，它明确规定了要建筑一幢什么样的建筑，而且详细规定了形状、尺寸、做法和技术要求。
除了许多地接触本工种的图纸外，有时还要联合整个工程图纸看图，才能交圈配合，不出差错。
为此一定学会识图方法，才能收到事半功倍的成效。
以下是一些基本的识图方法。
(1)顺序渐进拿到一份图纸后，先看什么图，后看什么图，应当有主有次，一般是按以下次序进行：①第一认真阅读设计说明，认识建筑物的概略、位置、标高、资料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，认识房子的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通部署，以及门窗位置，对建筑物形成一个平面观点，为看立面图、剖面图打好基础；③看立面图，以认识建筑物的朝向、层数和层高的变化，以及门窗、外装修的要求等；④看剖面图，以大概认识剖面部分的各部位标高变化和室内状况；⑤最后看构造图，以认识平面图、立面图、剖面图等建筑图与构造图之间的关系，加深对整个工程的理解；⑥此外，还一定依据平面图、立面图、剖面图等中的索引符号，详尽阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有顺序渐进，才能理解设计企图，看懂设计图纸，也就是说一般应做到“先看说明后看图；次序最好为平、立、剖；核对节点和大样；建筑构造比较读”，这样才能收到事半功倍的成效。
(2) 作为要记着尺寸建筑工程固然各式各种，但都是经过各部分尺寸的改变而出现各种不一样的造型和成效。
俗语说：“没有规矩，不行方圆”，图上假如没有长、宽、高、直径等详细尺寸，施工人员就无法按图施工。
可是图纸上的尺寸好多，作为详细的和操作人员来说，不需要，也不行能将图上所有的尺寸都记着。
可是，对建筑物的一些主要尺寸，主要构配件的规格、型号、地点、数目等，则是一定牢切记着的。
这样能够加深对设计图纸的理解，有益于施工操作，减少或防止施工错误。
一般来说，作为要切记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘记；纵横轴线心中记，层高总高很重要；构造尺寸要记着，构件型号别错了；基础尺寸是重点，构造强度不可以少；梁柱断面记牢靠，门窗洞口要留好。
建筑施工图识图入门基础
建筑施工图识图入门基础建筑施工图是指建筑工程图纸中的施工图部分，其作用是指导现场施工，完成建筑工程的施工任务。
建筑施工图的识图能力是施工工程师必备的基本技能之一。
下面将简要介绍建筑施工图的识图入门基础知识，以便初学者能够更好地理解和掌握建筑施工图。
一、施工图的组成和要素建筑施工图是由平面图、立面图、剖面图、详情图、构造图和细部图等组成的。
其中平面图和立面图是最重要的两部分，平面图主要呈现建筑平面布置、结构及设备布局等信息，而立面图则主要呈现建筑的外观形态和结构细节等信息。
识别施工图时，需要掌握平面图和立面图的基本绘图符号和标注，如样板间的尺寸、可行走区域、电源插座点位等等。
二、施工图的坐标系统和尺度在识别施工图时，需要掌握施工图所采用的坐标系统和尺度。
坐标系统包括建筑轴线和控制点的位置等，而尺度则是指图纸上的图形与实际建筑之间的比例关系。
建筑施工图常用的尺度为1:50、1:100和1:200等，常见的坐标系统则包括绝对坐标系统、相对坐标系统和混合坐标系统等。
三、施工图中的图形和文字在施工图中，图形和文字是识别施工图的重要组成部分。
图形包括箭头、标记、符号、线条、颜色等等，它们搭配使用可以更好地传递信息。
文字则可以用来解释图形和表达具体所指的位置等信息。
因此，在识别施工图时，需要注意图形和文字之间的连贯性和关系。
四、施工图中的构造细节施工图中的构造细节是建筑施工的重要部分，包括墙体、梁、柱等构造部分的位置、尺寸、材料及安装方法等。
在施工图中，构造细节常常使用细节图和断面图等形式进行展示。
识别并掌握构造细节，在实际施工工作中，可以更好地理解施工图，准确实现施工要求。
以上是建筑施工图识图入门基础知识的简要介绍。
掌握这些基础知识，能够帮助初学者更好地理解和掌握建筑施工图，从而更加顺利地完成施工任务。
建筑工程施工图快速识读技巧.
第一章建筑工程施工图概述一、建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分；二是墙身及楼地面部分；三是基础部分。
缺少任何一个部分都不能称其为房屋建筑.屋顶，按形成可分为地坡屋顶与平面屋顶两类。
构造上有结构层、隔热层、防水层三部分墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件.基础是将房屋全部荷载传递至地下的。
其形式有条式基础、独立式基础、筏式基础等。
条式基础一般用在墙身下面,独立式基础则用于独立的柱下面。
条式基础又由基础墙、大放脚及其下面的地基组成。
二、建筑工程设计内容建筑设计一般分为民用建筑设计与工业建筑设计两大类。
无论哪种设计都要经过设计与施工两个过程。
一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的。
设计过程中，一般由建筑专业人员作设计总负责人，负责建筑方案设计并协调各工种之间的设计工作。
在设计过程中,为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图;已经建成的房屋图称为竣工图。
三、建筑工程设计一般建筑设计按以下程序进行；（一）方案设计建筑设计人员根据建设单位提出的设计任务书，经过周密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计，供建设单位分析、比较、选定方案之用。
（二）初步设计将选定的方案设计成工具图，称为初步设计.其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。
（三）技术设计根基审批的初步设计，进一步解决建筑结构设备上的技术问题,使得工种协调与统一，为绘制施工图提供详细的资料。
（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据。
中小型建筑设计时,一般把初步设计和技术设计合二为一，称为扩大初步设计。
四、建筑工程施工图的种类施工图根据不同的专业内容可分为：（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。
建筑施工图识图方法
建筑施工图识读学习目标要求1. 掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示容及画法与识读方法。
5．掌握建筑详图的作用、图示容与识读方法。
6．掌握工业厂房建筑施工图的图示容及画法与识读方法。
学习重点与难点重点：建筑总平面图、平面图、立面图、剖面图、详图及建筑施工图的作用、图示容与识读方法。
难点：建筑总平面图、立面图、剖面图、详图及建筑施工图的识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种共同配合来完成。
按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。
本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的容，即表示建筑物的总体布局、外部造型、部布置、外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
1．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
1．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。
如表1-6-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11，结构施工图5，电气施工图2。
表1-6-1 图纸目录1．1．2 设计总说明主要说明工程的概况和总的要求。
容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。
施工图纸识图十个技巧
施工图纸识图十个技巧导读施工图纸是建造房屋的根据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术规定。
学会对的的识图办法，才干收到事半功倍的效果。
1把握主次拿到一份图纸后，先看什么图，后看什么图，应当有主有次。
普通是按以下次序进行：1、认真阅读设计阐明，理解建筑物的概况、位置、标高、材料规定、质量原则、施工注意事项以及某些特殊的技术规定，在思想上形成一种初步印象；2、接着看平面图，理解房屋的平面形状、开间、进深、柱网尺寸，多个房间的安排和交通布置，以及门窗位置，对建筑物形成一种平面概念，为看立面图、剖面图打好基础；3、看立面图，以理解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的规定等；4、看剖面图，以大致理解剖面部分的各部位标高变化和室内状况；5、最后看构造图，以理解平面图、立面图、剖面图等建筑图与构造图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，具体阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才干理解设计意图，看懂设计图纸，也就是说普通应做到先看阐明后看图，次序最佳为平、立、剖；核对节点和大样，建筑构造对照读”这样才干收到事半功倍的效果。
2记住尺寸内容建筑工程即使各式各样，但都是通过各部分尺寸的变化而出现多个不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸诸多，作为具体的和操作人员来说，不需要，也不可能将图上全部的尺寸都记住。
但是，对建筑物的某些重要尺寸，重要构配件的规格、型号、位置、数量等，则是必须牢切记住的。
这样能够加深对设计图纸的理解，有助于施工操作，减少或避免施工错误。
普通来说，作为要切记下列某些尺寸：开间进深要记牢，长宽尺寸莫忘记纵横轴线心中记，层高总高很重要构造尺寸要记住，构件型号别错了基础尺寸是核心，构造强度不能少梁柱断面记牢固，门窗洞口要留好。
施工图土建部分审图要点(个人总结)
施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。
2、图纸未满足我部提供的设计任务书、技术标准的要求。
3、图中是否有违反强制性条文的地方,类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度.二、总图部分1、经济指标表与报规图是否一致。
2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。
3、单体±0。
00与室外标高的关系是否合理。
4、采光井、风井及地下出入口是否体现在总图上，位置是否合理.5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。
6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点.7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。
8、场地、建筑、车库出入口是否注明清楚(机动车出入口是否距离道路红线不小于7.5米,且不存在视线障碍物).三、设计总说明1、选用图集是否已经作废或过期.2、说明中的防水做法与我部定的技术标准是否一致。
3、说明中门窗选型与平面图门窗表是否相同,是否合理。
4、填充墙材料是否和技术标准要求相同，是否合理.5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。
6、室内装修标准是否合理，是否满足公司营销要求.7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法.8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面.9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。
10、施工缝留设及处理方式。
11、混凝土强度及抗渗等级要求是否便于施工组织。
四、地下室1、地下室层高是否满足我部明确的技术标准要求。
2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米;设备用房独立分区，面积小于500平米，要有独立通道或出口）。
建筑工程识图技巧(如何看建筑施工图)
建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况.二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图,再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸.检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建筑施工图纸识图十大技巧
建筑施工图纸识图十大技巧导读：施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程识图、审图要点
首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。
后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
给你介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性
工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例
如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸
建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。
四、检查施工图中容易出错的地方有无出错
熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：
1、检查女儿墙砼压顶的坡向是否朝内。
2、检查砖墙下有梁否。
3、结构平面中的梁，在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10、当设计要求与施工验收规范有无不同。
如柱表中常说明：柱筋每侧少于4
根可在同一截面搭接。
但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
五、审查原施工图有无可改进的地方
主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。
1、从有利于工程施工的角度提出改进施工图意见
①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。
②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。
③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。
④露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。
2、从有利于建筑工程质量方面，提出修改施工图意见。
①当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力。
②当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层，以提高防水质量。
3、从有利于建筑美观方面提出改善施工图
①若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。
②检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口；当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。
③当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小。
④当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。
⑤当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。
按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路，会有计划、全面地展开识图、审图工作。
建筑工程识图、审图要点
工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
