圆木桩护岸施工组织设计1

圆木桩护岸施工组织设计2012年山阳镇河道应急护岸加固工程第一部分技术标标书总说明一、工程概况1、本次投标为2012年山阳镇河道应急护岸加固工程，位于山阳镇九龙村南黄泥沼港、南黄泥沼支河、曙光陆家浜、杨家村沈家浜。

工程加固总长250米，采用木桩加固。

2、本工程建设单位是上海市金山区山阳镇水务站，招标代理单位是上海颐群建设工程咨询有限公司。

二、工况条件(1)水文：该工程位于金山区山阳镇，常水位一般为 2.5米左右。

(2)气象：本工程位于杭州湾北岸，属北亚热带气候区，四季分明，降水充沛。

三、编制依据1、贵处发出的招标文件和招标补遗文件、设计施工图纸。

2、现场踏勘后的实地资料、以往类似工程的成功经验和现有的综合施工能力。

3、国家及部委颁发的现行技术规范和国家、上海市发出的有关法令法规等。

四、采用的主要技术规范1、《水利水电工程施工组织设计规范》(SDJ338-89)2、《水利水电工程施工测量规范》（SL52-2003）3、《建设工程施工现场供用电安全规范》(GB50194-93)4、《上海市水利工程质量检测评定标准（试行）》(SL176-2007)5、《堤防工程施工规范》（SL260-98）6、《水利水电建设工程验收规程》(SL223-2008)五、对本工程作出承诺：质量：一次性验收合格，否则将自愿接受扣除总造价2%的处罚；工期：42天，逾期完工违约金按每天合同价的万分之二(元/日)累计；安全：安全事故频率为零；文明：争创文明工地。

二〇一二年九月三日上海海塘水利市政工程有限公司 12012年山阳镇河道应急护岸加固工程第二部分施工组织设计一、施工概述(一) 项目管理体系(二)工程内容：本工程包括三个分项工程，一项工作为圆木桩护岸工程，第二项为竹篱片封边，第三项为横木联系支撑。

(三) 测量放样1、平面轴线控制测量上海海塘水利市政工程有限公司 22012年山阳镇河道应急护岸加固工程(1)基准三角控制主网的设置原则以业主提供的基准点及设计总平面图为依据，其点的沉降位移观测。

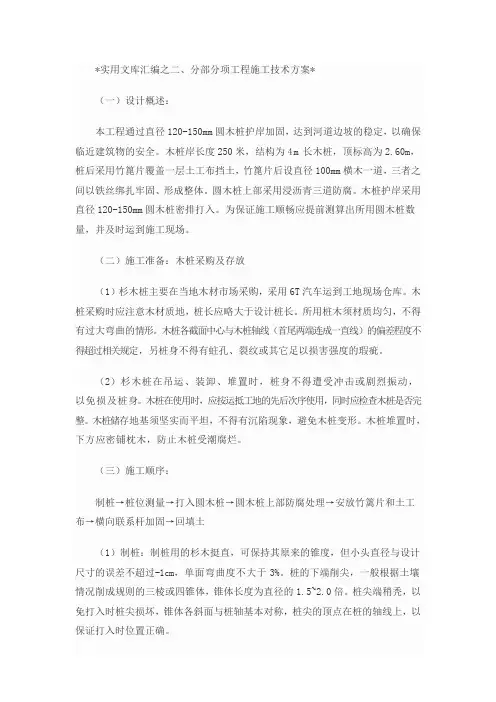

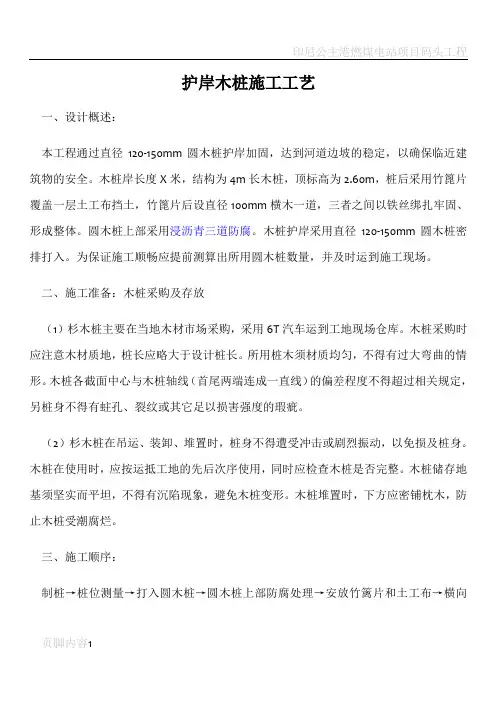

(四) 主要工艺流程二、分部分项工程施工技术方案（一）设计概述：本工程通过直径120-150mm圆木桩护岸加固，达到河道边坡的稳定，以确保临近建筑物的安全。

木桩护岸长度250米，结构为4m长木桩，顶标高为2.60m，桩后采用竹篦片覆盖一层土工布挡土，竹篦片后设直径100mm 横木一道，三者上海海塘水利市政工程有限公司 32012年山阳镇河道应急护岸加固工程之间以铁丝绑扎牢固、形成整体。

圆木桩上部采用浸沥青三道防腐。

木桩护岸采用直径120-150mm圆木桩密排打入。

为保证施工顺畅应提前测算出所用圆木桩数量，并及时运到施工现场。

（二）施工准备：木桩采购及存放（1）杉木桩主要在当地木材市场采购，采用6T汽车运到工地现场仓库。

木桩采购时应注意木材质地，桩长应略大于设计桩长。

所用桩木须材质均匀，不得有过大弯曲的情形。

木桩各截面中心与木桩轴线（首尾两端连成一直线）的偏差程度不得超过相关规定，另桩身不得有蛀孔、裂纹或其它足以损害强度的瑕疵。

（2）杉木桩在吊运、装卸、堆置时，桩身不得遭受冲击或剧烈振动，以免损及桩身。

木桩在使用时，应按运抵工地的先后次序使用，同时应检查木桩是否完整。

木桩储存地基须坚实而平坦，不得有沉陷现象，避免木桩变形。

木桩堆置时，下方应密铺枕木，防止木桩受潮腐烂。

（三）施工顺序：制桩→桩位测量→打入圆木桩→圆木桩上部防腐处理→安放竹篱片和土工布→横向联系杆加固→回填土（1）制桩：制桩用的杉木挺直，可保持其原来的锥度，但小头直径与设计尺寸的误差不超过-1cm，单面弯曲度不大于3%。

桩的下端削尖，一般根据土壤情况削成规则的三棱或四锥体，锥体长度为直径的 1.5~2.0倍。

桩尖端稍秃，以免打入时桩尖损坏，锥体各斜面与桩轴基本对称，桩尖的顶点在桩的轴线上，以保证打入时位置正确。

①、②、③、桩径按设计要求严格控制，且外形直顺光圆；小端削成30cm 长的尖头，利于打人持力层；待准备好总桩数80 ％以上的桩时，调入挖泥船进行打桩施工，避免挖泥船待桩窝工；④、⑤、将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备；严禁使用沙杆等其他木材代替杉木。

（2）桩位测量：根据设计图纸进行桩位放样，在杉木桩位置上用石灰线在现场标出，桩位偏差不超过3cm。

（3）压桩：护岸圆木桩采用陆路6吨自卸车装运，现场人工布桩，挖泥船吊运、人工扶直就位、船上挖泥机铲斗压桩。

压桩前必须先按放样轴线用钢钎探测桩位下有无障碍物，如发现障碍物必须先清除，以确保轴线及压桩质量。

圆木桩上部采取浸沥青三上海海塘水利市政工程有限公司42012年山阳镇河道应急护岸加固工程道防腐处理。

打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能的碰撞伤痕，桩头部位宜采用铁丝扎紧。

挖泥船上挖机为液压挖掘机，打桩时，需两人扶桩就位，将挖斗倒扣在桩顶上，将木桩压入地基一定深度后，杉木桩即可自稳，然后让扶桩人走开，让挖掘机将杉木桩压到设计高程，一般3至5分钟即可压一根桩，工效极高。

船上挖掘机压桩流程：①、间压桩；②、③、④、选择正确桩长的杉木桩，并扶正杉木桩，桩位严格按设计放样的桩位布置；将挖掘机的挖斗倒过来扣压桩顶，直至陷入泥中；按压稳定后，用挖斗背面扣压桩头，直到没有明显打人量为止，确保杉木挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时可由两端向中桩垂直压入土中。

⑤、压平桩顶：根据设计高度控制桩顶的标高。

采用方木横向放置于一施工段桩顶上，用挖泥船挖掘机铲斗在桩顶横木上缓缓下压，直至两端桩顶与设计高度同高。

杉木桩施工质量控制要求①、1%。

②、③、④、在压桩时，如感到木桩入土无明显持力感觉时应向设计、监理及时汇报。

压桩应防止桩位严重移动。

按照设计图纸，在地面标定木桩的预定打设位置，并经监理工程师检查合压桩桩位偏差必须控制在小于等于D/6-D/4中间范围内，桩的垂直度允差﹤格后方可进行压桩。

⑤、打桩过程中，如遇坚硬地层或触及地下障碍物，以致不能打至预定深度时，应报请监理工程师及设计确定处理方式。

并列入施工纪录，不得任意截断桩体。

（4）安放竹篱片、土工布及回填土竹篱片和土工布的作用是防止桩后土体从桩后通过圆木桩缝隙流失，因此这一工序的注意事项有两点：一是必须确保竹篱片及土工布相互之间的搭接处不的出现空隙；二是必须确保二者的安放深度到位，即符合设计要求。

在安放竹篱片和土工布前，先用人工进行沟槽开挖，按照设计图纸开挖到位后，及时安放竹篱片和土工布，同时安放一段，回填一段，避免沟槽长时间外露，土工布搭接采用横向搭接，搭接宽度要符合规范要求，搭接位置与竹篱片搭接位置错开。

上海海塘水利市政工程有限公司 52012年山阳镇河道应急护岸加固工程（5）联系杆加固：联系杆材质同圆木桩一样，直径为100mm的圆木，联系杆与圆木桩用铅丝绑扎连接，并确保稳定可靠，使圆木桩及横向联系杆支撑体系形成一个整体。

（6）回填土：岸坡土方回填至桩顶，按照分层回填，分层压实，每层厚度不得超过30cm，并及时用蛙式打夯机夯实，成型后力求土体顺直自然。

三、雨期施工措施1.组织施工人员学习冬雨季施工方案及其它有关文件、规定，严格按规定执行。

2.提前准备防雨防护物资，如草包、油布。

3.雨天时，要及时检查电器线路，插头，必要时切断电源，防止电器设备漏电。

4.给施工人员配备必要的雨鞋、雨衣。

四、施工总承包管理配合协调措施（一）总包对工程管理1、本工程在甲方无指定分包的情况下，不作分包。

2、指定分包实行经济承包制，订立分包合同及安全合同，以合同中条款进行分包施工管理，各分部分项指标按本工程业主、监理审定的施工组织设计大纲条例，进行分包管理和施工验收。

（二）总承包方配合及措施1、总包方应提供施工图及有关本工程各类文件和施工组织设计、建设单位发放的修改及变更通知单。

2、总包方应请分包方参加本工程的图纸会审、图纸交底以及建设单位、监理单位主持召开各类会议。

3、分部分项工程技术资料，由总包方提供统一表式，分包方整理编制、装订成册，由总包方负责汇总。

4、各分部分项工程验收一律按合同分包方提请监理等验收，工程验收和各分部分项验收，总包方必须参加。

5、分包方受总包方所属施工队同样管理监督、指导，并对施工质量、安全、文明施工负责，并指派一名技术人员作为代表协助分包方工作。

6、分包方有权参加总包方的评审等各项活动。

（三）监理配合措施在建设单位需要我单位提供监理住宿、办公场所等配合事项时，我单位将尽力进行上海海塘水利市政工程有限公司 62012年山阳镇河道应急护岸加固工程配合，力争为本工程的顺利实施作出贡献。

上海海塘水利市政工程有限公司72012年山阳镇河道应急护岸加固工程一、质量承诺我公司若中标，我们承诺工程质量保证一次合格，争取达到优良级标准。

如不能达到一次性合格，我公司自愿接受扣除总造价2%的处罚。

上海海塘水利市政工程有限公司82012年山阳镇河道应急护岸加固工程二、质量保证技术措施1、施工管理的质量控制：质量保证体系需要有一个完整的质量管理组织系统，确定各级质量管理机构。

各部门、各类人员在实现质量目标中的职责、权限和相互关系。

公司成立一个由经理直接领导的质量管理领导组，工程部设立质量管理办公室，施工队设立质量检测机构（试验室），专门负责质量检验工作。

开展群众性质量管理活动，是推动全面质量管理的基础，QC小组的人员由班组工人、技术人员组成，结合本工程本工种、本班组的质量问题，选择课题开展活动，通过PDCA循环，使质量步步提高。

QC小组活动详见QC 活动小组。

下设质量员、施工员、资料员、材料员、安全文明员、施工队长、班组长、技术普工若干。

2、建立“三检”制度：按《上海市水利工程质量检测评定标准（试行）》(SL176-2007)、《堤防工程施工规范》（SL260-98）及《水利水电建设工程验收规程》(SL223-2008)进行施工和检验，建立自检、互检和抽检的“三检”质量检验制度，开工前按施工工序顺序，详细编制三级验收项目表，对施工中出现的问题及时指出，并确定有效的整改办法。

每段的每道工序完成后，先由班组自检、互检，施工队、项目部质检员抽检，并向监理工程师报验，监理验收合格，方可进行下道工序，否则不得进入下道施工工序。

如擅自违反规定，则必须返工。

3、按图施工，服从现场监理的监督：施工前要熟悉图纸，不明确的地方在技术交底会上提出，事后可以同现场监理请教和讨论，是每个施工人员所必须做到的。

4、做好施工技术交底工作：要做到书面交、口头交、现场交，每个工序开工交清工作内容、工作要求和质量标准，要让每个施工人员知道如何做和不如何做。

5、抓好各分项工程和隐蔽工程的验收：分项工程是单位工程的细胞，只有确保每个分项工程的高质量，才能保证单位工程达优良，所以要抓好各个分项目工程的验收，尤其对隐蔽工程更切实抓好，每个工序都要在现场监理签证后，方可进入下一道工序的施工。
