箱式变电站的原理和结构
箱式变电站的工作原理
箱式变电站的工作原理箱式变电站是一种便携式的电力转换设备，其工作原理基本与传统的变电站相同，只是尺寸更小、结构更紧凑。
箱式变电站可将高压电能转换成低压电能，或将交流电能转换成直流电能，为电力供应和配电提供了更加灵活和便捷的解决方案。
下面将详细介绍箱式变电站的工作原理。
1. 电能进入箱式变电站箱式变电站首先需要接收输送来的电能。
这些电能通常通过输电线路传送，可以是直流电或交流电。
当箱式变电站接收到电能后，将根据需要进行相应的转换处理。
2. 电能转换箱式变电站的主要功能之一是将高压电能转换为低压电能，或者将交流电能转换为直流电能。
为了实现这些转换，箱式变电站通常配备了变压器、整流器、逆变器等电力设备。
- 变压器：变压器是箱式变电站中的重要组件。
它可以将高压电能变压成适用于低压电网的电压。
变压器的核心由多层绕组和铁芯组成，通过磁耦合的原理实现电能的变压转换。
- 整流器：当箱式变电站需要将交流电能转换为直流电能时，通常会使用整流器。
整流器可以将交流电信号转换为直流电信号，以供特定设备使用。
其中，晶闸管整流器和桥式整流器是常见的整流器类型。
- 逆变器：当箱式变电站需要将直流电能转换为交流电能时，通常会使用逆变器。
逆变器能够将直流电信号转换为交流电信号，以满足特定负载的需求。
逆变器根据输出波形的要求可以分为正弦波逆变器、方波逆变器和多级逆变器等多种类型。
3. 电能配电和控制箱式变电站不仅可以进行电能转换，还可以进行电能配电和控制。
通过合理的开关组合和配电系统设计，可以将转换后的电能分配给不同的用户或设备。
- 配电系统：箱式变电站配备了电气设备，如断路器、接触器、保护装置等，用于控制和保护电能的分配。
这些设备能够对电流、电压等参数进行监测和控制，确保电能传输的稳定和安全。
- 负荷管理：箱式变电站还具备负荷管理的功能，可以根据实际需求对不同负载进行有效的控制。
通过监测电流、电压等信号，箱式变电站可以根据负载情况合理调节输出电能，并进行负载均衡，避免过载或不足的问题。
箱式变电站的结构原理

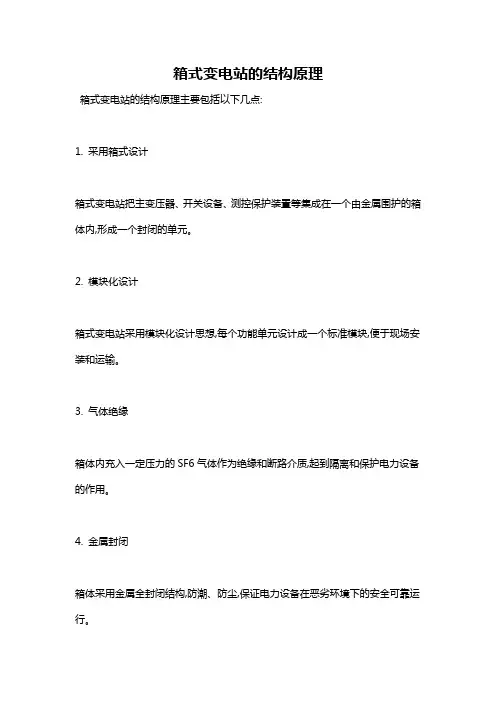

箱式变电站的结构原理
箱式变电站的结构原理主要包括以下几点:
1. 采用箱式设计
箱式变电站把主变压器、开关设备、测控保护装置等集成在一个由金属围护的箱体内,形成一个封闭的单元。
2. 模块化设计
箱式变电站采用模块化设计思想,每个功能单元设计成一个标准模块,便于现场安装和运输。
3. 气体绝缘
箱体内充入一定压力的SF6气体作为绝缘和断路介质,起到隔离和保护电力设备的作用。
4. 金属封闭
箱体采用金属全封闭结构,防潮、防尘,保证电力设备在恶劣环境下的安全可靠运行。
5. 小空间布置
通过合理布置,箱式变电站可以在很小的空间内容纳众多电力设备,节省用地面积。
6. 控制一体化
箱式变电站把二次设备与开关柜集成在一起,实现了控制与保护的一体化,简化了操作。
7. 便于运输
箱式设计便于整体吊装和运输安装,大大缩短了施工周期。
箱式变电站的结构原理
. .“卓越工程师教育培养计划”企业学习阶段实习实践报告报告名称箱式变电站的结构原理学院电气信息学院学生宇翔学号 18专业电气工程及其自动化班级 1192 学习企业 __白云电器设备股份_____企业指导教师云鹏马如海学校指导教师毅君完成日期 2014年10月31日箱式变电站实习报告三、国外的箱式变电站1、欧式箱式变电站欧式变电站的箱体是由：底座、外壳、顶盖三部分构成。
底座一般用槽钢、角钢、扁钢、钢板等，组焊或用螺栓连接固定成形；为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。
箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。
2、美式箱式变电站美式箱变的主要特点：过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。
采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用，即可带电拔插。
采用双熔断器保护，插入式熔断器为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。
后备限流保护熔断器（ELSP）保护箱变部发生的故障，用于保护高压侧。
变压器一般采用高燃点油（FR3）。
高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放在同一油箱。
3、国产箱式变电站国产箱变同美式箱变相比增加了接地开关、避雷器，接地开关与主开关之间有机械联锁，这样可以保证在进行箱变维护时人身的绝对安全。
国产箱变每相用一只熔断器代替了美式箱变的两支熔断器做保护，其最大特点是当任一相熔断器熔断之后，都会保证负荷开关跳闸而切断电源，而且只有更换熔断器后，主开关才可合闸，这一点是美式箱变所不具备的。
国产箱变一般采用各单元相互独立的结构，分别设有变压器室、高压开关室、低压开关室，通过导线连成一个完整的供电系统。
以白云公司生产的YBM23-12/0.4型箱式变电站为例：高压开关室：上图所示是高压进线柜和出线柜，用于分断、闭合变压器与电网之间的电路，有继电保护功能；可以在电路故障时有效分断电路，用于变压器的维护。
箱式变电站的结构及自动化功能
箱式变电站的结构及自动化功能1.箱体：箱式变电站采用钢制箱体，具有结构强度高、抗气候变化和防腐蚀等特点。
箱体内设有隔离开关、避雷器、熔断器、仪表等配电设备，以及监测仪表和控制开关等自动化设备。
2.高低压电缆室：箱式变电站的高低压电缆室分别用于接入高压和低压电缆，实现高压侧与低压侧的电力连接，保证电能的正常传输。
3.变压器室：箱式变电站内设有变压器，用于将高压电能经过变压器的变换，降压至低压电能输出。
4.开关室：开关室内设有高压隔离开关、负荷开关和断路器等设备，用于控制电能的分配和传输。
5.控制室：控制室内设有监测仪表、控制开关和自动化设备等，用于实现箱式变电站的自动化控制和远程监控。
1.遥监：通过监测仪表和传感器等设备，实时监测箱式变电站的运行状态和电能参数，如电流、电压、变压器温度等。
通过远程监控系统，运维人员可以随时随地获取箱式变电站的运行数据，判断设备是否正常工作，及时采取措施进行维修和保养。
2.遥控：通过控制开关和控制设备，实现对箱式变电站设备的远程控制。
运维人员可以通过远程监控系统，远程操作开关和控制设备，实现电能的开关、分配和传输，提高运维的灵活性和效率。
3.自动化保护：箱式变电站内设有保护装置，包括过流保护、过压保护、接地保护等。
这些保护装置可以自动监测和判断电网的故障和异常情况，及时切断电源，保护电设备和人身安全。
箱式变电站的自动化功能通过PLC控制器、远动终端和远程监控系统等实现。
PLC控制器作为核心控制设备，可以对箱式变电站内的电器设备进行逻辑控制。
远动终端和远程监控系统通过通信网络和传感器等设备，实现对箱式变电站的远程控制和监控。
总之，箱式变电站以其结构紧凑、功能完善和自动化控制等特点，成为现代电网建设和电力供应的重要设备。
箱变的工作原理、作用、技术参数、检修安全措施
箱变的工作原理、作用、技术参数及检修安全措施一、箱变的工作原理箱式变电站，简称箱变，是一种将高压开关设备、配电变压器和低压配电装置等组合在一起，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备。
它的工作原理是将外部的高压电通过高压开关设备引入，经过配电变压器降压后，再通过低压配电装置将电能分配给各个用电设备。
具体来说，当高压电进入箱变时，首先通过高压开关设备进行控制和保护，如高压断路器、隔离开关等。
这些设备能够在电路发生异常时迅速切断电源，保护电路和设备的安全。
接着，高压电通过配电变压器降压，将电压降低到适合低压用电设备的水平。
最后，低压配电装置将电能分配给各个用电设备，如电动机、照明设备等。
二、箱变的作用箱变在电力系统中的作用至关重要。
首先，它能够实现电能的转换和分配，将高压电转换为低压电，并分配给各个用电设备，满足人们的生产和生活需求。
其次，箱变具有体积小、结构紧凑、安装方便等优点，适用于城市、乡村、工矿企业等各种环境。
此外，箱变还具有节能环保、安全可靠、维护方便等特点，对提高电力系统的供电质量和可靠性具有重要意义。
三、箱变的技术参数箱变的技术参数包括额定电压、额定容量、短路阻抗、防护等级等。
其中，额定电压是指箱变能够正常工作的电压范围；额定容量是指箱变能够输出的最大功率；短路阻抗是指箱变在短路情况下所呈现的阻抗值，它反映了箱变对短路电流的承受能力；防护等级则是指箱变外壳的防护能力，如防尘、防水等。
此外，根据不同的使用环境和需求，箱变还可以配备各种附加功能，如温度控制、湿度控制、防雷保护等。
这些附加功能能够进一步提高箱变的性能和可靠性，满足用户的多样化需求。
四、箱变的检修安全措施为了确保箱变的安全运行和检修工作的顺利进行，必须采取一系列的安全措施。
首先，在检修前必须对箱变进行停电处理，并验明无电压后方可进行工作。
同时，应悬挂“禁止合闸，有人工作”的标示牌，防止他人误操作导致事故发生。
箱式变电站基础知识、内外部结构解说
箱式变电站基础知识、内外部结构解说箱式变电站是一种集变电设备、控制设备及辅助设备于一体的集成化电力配电设备，广泛应用于城市、乡村、工矿企业和临时用电等场合。
本文将介绍箱式变电站的基础知识及其内外部结构。
一、箱式变电站基础知识1. 箱式变电站的定义箱式变电站是指将变电设备、控制设备及辅助设备安装在一个箱体内，通过配电柜、电缆接头箱等设施实现电力配电系统的集成化设备。
2. 箱式变电站的优点(1) 可移动性强：箱式变电站可整体搬迁，且具有拆装、安装方便的特点；(2) 空间利用率高：箱式变电站的容积小、占地面积小，可在狭小的场地内使用；(3) 耐用性好：箱式变电站采用防腐蚀、防水、防尘等材料，能够适应各种复杂的环境条件；(4) 安全性高：箱式变电站具有绝缘、隔离、防火等多重安全保护措施。
二、箱式变电站内外部结构解说1. 箱式变电站的外部结构(1) 箱体：箱式变电站的箱体采用钢板制作，具有防腐蚀、耐用性强的特点；(2) 门窗：箱式变电站的门窗采用磁性密封或气密性密封，能够防止灰尘、水汽等外界物质进入；(3) 通风设施：箱式变电站的通风设施包括进风口、出风口、风道、排烟口等，保证箱内的空气流通，有利于散热和防爆。
2. 箱式变电站的内部结构(1) 变电设备：箱式变电站的变电设备包括变压器、开关柜、配电箱、电缆接头箱等，使用前需要进行检查和测试。
(2) 控制设备：箱式变电站的控制设备包括自动控制装置、监控装置、通信装置等，能够实现对电力系统的监控和控制。
(3) 辅助设备：箱式变电站的辅助设备包括电源系统、照明系统、消防系统等，能够为电力系统提供保障和支持。
总之，箱式变电站是一种集成化的电力配电设备，其特点是移动性强、空间利用率高、耐用性好、安全性高。
在使用时需要注意其内外部结构及设备的检查和测试，以确保其正常运行和安全可靠。
箱式变电站基础知识、内外部结构解说
箱式变电站基础知识、内外部结构解说
箱式变电站是一种新型的变电设备，它采用箱式结构设计，集成了变压器、开关设备、控制设备等多种设备，广泛应用于城市、工矿企业等场所。
本文将详细介绍箱式变电站的基础知识和内外部结构。
一、箱式变电站的基础知识
箱式变电站是一种预制式变电设备，它采用工厂生产、现场安装的方式，可以节约现场建设时间和成本。
箱式变电站具有结构紧凑、使用灵活、可移动性强等特点，非常适合于城市建设和工矿企业使用。
二、箱式变电站的内部结构
1.变压器室
箱式变电站的变压器室通常设置在箱体的中部位置，主要用于安装变压器设备。
变压器室的墙体采用隔热材料，保证变压器的安全运行。
2.高压室
箱式变电站的高压室设置在变压器室的上部或下部，主要用于安装高压开关设备。
高压室的墙体也采用隔热材料，保证高压设备的安全运行。
3.低压室
箱式变电站的低压室设置在高压室的下部或侧面，主要用于安装低压开关设备和控制设备。
低压室的墙体也采用隔热材料，保证低压设备和控制设备的安全运行。
4.辅助室
箱式变电站的辅助室位于变压器室或低压室旁边，主要用于安装辅助设备，如降压器、熔断器等。
三、箱式变电站的外部结构
箱式变电站采用箱式结构设计，外部通常采用钢板焊接而成。
箱体顶部设有通风口，便于内部设备散热。
箱体底部设有支脚，通常是可调节高度的螺旋支撑脚，便于调整箱体水平度。
总之，箱式变电站是一种具有先进设计、高效节能、安全可靠的变电设备，可以满足城市、工矿企业等场所的电力需求。
箱式变电站
箱式变电站箱式变电站是70年代的产物。
其构造大体上是一个箱式结构，设有高压开关小室、变压器小室及低压配出开关小室三个部分，可安装630kV A及以下变压器。
其特点是：占地面积小；工厂化生产、速度快、质量好；施工速度快，仅需现场施工基础部分；外型美观，能与住宅小区环境协调一致；适应性强，具有互换性，便于标准化、系列化；维护工作量小，节约投资。
因此，箱式变电站无论国内、国外都受到重视和欢迎，得到普遍的应用，是非常有前途的电气设备。
箱式变电站外壳的材质多样化，分为钢板、铝板的板式结构及钢筋混凝土结构几种。
一、箱式变电站产品简介箱式变电站简称箱变，又称组合变电站，是一种集高低压开关设备、变压器于一体的户外变配电成套设备。
此种产品有两种典型的形态，一种是“欧式”，一种是“美式”。
“欧式箱变”在我国较为普遍。
因这种产品技术我国早在20世纪70年代末就已从西欧引进，故称“欧式箱变”，并于1989年针对此类产品国家颁布了专业标准，即ZBK40001–89《组合式变电站》。
原电力部于1993年正式提出“箱式变电站”的术语，并颁布了行业标准DL/T537–93《箱式变电站定货技术条件》。
“欧式箱变”的最大特点是组合，即将变压器、高低压开关柜、分高压室、变压器室、低压室组合在一个外壳之中，主回路采用电缆和母线排连接，一个箱变内可放置一台或多台变压器，产品尺寸变化较大，用户可对高低压元件、柜型、变压器型号作自由选择。
“美式箱变”是最近几年才进入我国的，是美国大量应用的产品（已占配电变压器的90％）。
在美国叫“自保护变压器”(也有带底座和间隔的变压器)。
因产品技术发源于美国，故称为“美式箱变”。
“美式箱变”最大特点为一体化，高压元件、变压器均置于变压器油箱之中，低压配置也极为简单，由于这种产品体积小、价格低，比较适合我国市场，故在我国推广较快，已有取代“欧式箱变”的趋势。
ITC委员会对箱变类产品，于1995年才正式出版了针对性的标准，即IEC1330–95《高压/低压预装式变电站》。
箱式变电站的结构原理
“卓越工程师教育培养计划”企业学习阶段实习实践报告报告名称箱式变电站的结构原理学院电气信息学院学生姓名陶宇翔学号 18 专业电气工程及其自动化班级 1192 学习企业 __广州白云电器设备股份有限公司_____ 企业指导教师李云鹏马如海学校指导教师赵毅君完成日期 2014年10月31日箱式变电站实习报告三、国内外的箱式变电站1、欧式箱式变电站欧式变电站的箱体是由：底座、外壳、顶盖三部分构成。
底座一般用槽钢、角钢、扁钢、钢板等，组焊或用螺栓连接固定成形；为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。
箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。
2、美式箱式变电站美式箱变的主要特点：过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。
采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用，即可带电拔插。
采用双熔断器保护，插入式熔断器为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。
后备限流保护熔断器（ELSP）保护箱变内部发生的故障，用于保护高压侧。
变压器一般采用高燃点油（FR3）。
高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放在同一油箱内。
3、国产箱式变电站国产箱变同美式箱变相比增加了接地开关、避雷器，接地开关与主开关之间有机械联锁，这样可以保证在进行箱变维护时人身的绝对安全。
国产箱变每相用一只熔断器代替了美式箱变的两支熔断器做保护，其最大特点是当任一相熔断器熔断之后，都会保证负荷开关跳闸而切断电源，而且只有更换熔断器后，主开关才可合闸，这一点是美式箱变所不具备的。
国产箱变一般采用各单元相互独立的结构，分别设有变压器室、高压开关室、低压开关室，通过导线连成一个完整的供电系统。
以白云公司生产的YBM23-12/0.4型箱式变电站为例：高压开关室：上图所示是高压进线柜和出线柜，用于分断、闭合变压器与电网之间的电路，有继电保护功能；可以在电路故障时有效分断电路，用于变压器的维护。
35kv箱变
35kv箱变简介35kv箱变又称为35千伏箱式变电站，是一种用于变电所或配电站的高压变电设备。
它起到将输送来的高压电能进行变压、配电的作用。
本文将详细介绍35kv 箱变的基本原理、组成结构、主要功能以及在电力系统中的应用。
基本原理35kv箱变的运行基于变压器原理，即利用电磁感应原理实现电能的传输与变压。
电能首先通过高压侧输入箱变，然后通过变压器的升压作用将电能升压至适合输电的高压水平，进而通过低压侧输出，输送到下游的电网中。
组成结构35kv箱变主要由以下几个组成部分构成：1.高压室：位于箱变的一端，用于承载高压侧设备，包括高压侧绝缘子和高压断路器等。
2.变压器：是箱变的核心设备，用于将高压电能变压为低压电能。
3.低压室：位于箱变的另一端，用于承载低压侧设备，包括低压侧绝缘子、低压断路器和配电设备等。
4.控制室：用于箱变的监测与控制，包括监测仪表、保护装置和控制设备等。
主要功能35kv箱变具有以下主要功能：1.变电功能：将输送来的高压电能通过变压作用，将电能升压为适合输电的高压水平，确保电能的有效传输。
2.配电功能：将经过变压后的低压电能通过配电设备输出，满足不同需求的用电负荷。
3.安全保护功能：箱变内配备了各类保护设备，如断路器、避雷器等，确保箱变内外的电力系统安全运行。
4.监测与控制功能：箱变内的控制室通过监测仪表和控制设备实现箱变的远程监测与控制，保障电力系统的稳定运行。
应用与优势35kv箱变广泛应用于各种电力系统中，包括城市电网、农村电网以及工矿企业等。
它的优势主要体现在以下几个方面：1.简化电力系统：35kv箱变能够将输送来的高压电能进行变压、配电，使得电力系统变得简单、清晰，方便管理和维护。
2.空间节约：相比传统的变电所，35kv箱变可采用箱式结构，占地面积小，适合在有限场地内建设。
3.运维成本低：由于35kv箱变采用模块化设计，可以降低设备维护成本，并减少停电时间。
总结35kv箱变是一种用于高压输电变电所的重要设备，它通过变压作用和配电功能，保证电能在电力系统中的传输和应用。
箱式变电站原理
箱式变电站原理
箱式变电站是一种用于变换、开关和保护电力输配电系统的设备，其原理主要包括以下几个方面。
第一，箱式变电站的原理是基于变压器的工作原理。
变电站通过变压器实现电压的变换，将高电压输电电网中的电能转换为适应用户需求的低电压。
第二，箱式变电站的原理是基于开关设备的工作原理。
变电站内部装有各种开关设备，如断路器、隔离开关和负荷开关等，用于控制电流的通断和分配。
第三，箱式变电站的原理是基于保护装置的工作原理。
变电站内部安装有各种保护装置，如过流保护、过压保护和短路保护等，用于监测和保护电力系统的安全运行。
第四，箱式变电站的原理是基于智能控制系统的工作原理。
变电站通过智能控制系统实现对设备的远程监控和操作，能够实时获取和处理电力系统的数据，提高系统的可靠性和可操作性。
综上所述，箱式变电站通过变压器、开关设备、保护装置和智能控制系统等组成，实现对电力系统的变换、开关和保护，确保电能的安全传输和可靠供应。
箱式变电站
3.组合式箱式变电站的不足：
(1) 由于高压负荷开关设在变压器箱体内，因此无明显断开 点和接地刀闸。（分、合闸状态不直观明显） (2) 后备保护高压熔断器设在变压器箱体内，熔丝熔断后更 换相对困难。 (3) 共箱组合式变压器芯体与控制设备在同一油箱内，由于 负荷开关操作中会产生游离碳，频繁操作有可能使变压器 绝缘性能下降。 (4) 由于变压器与箱变外壳为一个整体，所以调整变压器容 量（增容或减容）更换变压器比较困难。
组合式箱式变电站结构
（1）ZG（组合共箱）型共箱组合式油浸变压器。该变压 器将高压负荷开关、熔断器等保护和控制电器、变压器芯 体置于同一油箱内。 （2）ZF（组合分箱）型分箱组合式油浸变压器。变压器 油箱设置两个独立的封闭单元，其中一个单元安装有高压 负荷开关、熔断器等控制和保护电器，另一个单元安装变 压器芯体。
（3）日常保养周期：1次/日
三、设备维护保养
二级保养 （1）环网柜负荷开关：紧固连接螺丝吹扫灰尘
（2）进出线端子：紧固连接螺丝吹扫灰尘
（3）保险：吹扫灰尘
（4）高压电流互感器：紧固连接螺丝吹扫灰尘 （5）保养周期：2次/年
三、设备维护保养
3、简单的异常处理
（1）环网柜电流表无显示： ① 检查控制保险是否损坏
组合式箱式变电站结构
变压器器身与组合式箱式变电站箱体组成一个 整体，变压器散热面裸露于变电站箱体外，采用插拔式全 绝缘电缆头与电源连接。组合式箱式变电站箱体设有高压 和低压间隔。箱体正面为高、低压操作间隔，操作间隔内 设置高、低压端子、负荷开关操作手柄，无载调压开关、 插入式熔断器、压力释放阀，油温表、油位表等。高、低 压间隔门带有联锁装置，在低压间隔门未打开时，高压间 隔门不能开启。插入式熔断器（一级保护）与后备保护熔 断器串联，形成二级保护。
箱式变电站的原理和结构资料
箱式变电站的原理和结构资料箱式变电站的概述箱式变电站（Mobile Substation）也称移动变电站，是一种安装在集装箱内的变电站，适用于需要快速搭建和迁移的应用场景。
它可用于临时供电、紧急备用电源、维修现有设备或配电系统，以及临时供电等场合。
在现代城市和工业现场中，电力可用性变得越来越重要，因此，箱式变电站已成为各种场合的必备设备。
箱式变电站的原理箱式变电站是一个小型变电站，有两种类型：全封闭式和半开式。
为了保护设备和人员免受外部环境的影响，箱式变电站通常是密封的，并设置有通风和空调系统。
箱式变电站通常包括：1.电缆排接区：用于连接电源和负载的终端。
2.分段器：可隔离某些配电系统以维修或测试配电系统。
3.变压器：用于升压或降压变换。
4.低压开关柜：用于配电、控制和保护配电系统。
5.控制室：用于安装控制设备和监控指示器。
箱式变电站的结构箱式变电站一般由主体部分、附属设备和控制设备组成。
主体部分主体部分是箱式变电站的主要组成部分，具有防水、防尘、防腐蚀等功能。
它包括四个主要组件：变压器室、开关柜室、电缆隧道和机柜室。
变压器室是箱式变电站的核心部件，通常是箱体的最大部分，原理是用于升压或降压变换，使其适应负载的电气需求。
开关柜室是箱式变电站的第二大部分，通常包括进线开关、负载开关、隔离开关和组合开关等。
电缆隧道用于维护电缆，以保证箱体内的线路正常运行。
机柜室则是为了保障箱式变电站的空调工作，并且是计量、调度和监控设备的通道。
附属设备箱式变电站除了主体部分外，还配有一些附属设备，如配电柜、机柜、箱式机架等。
它们通常用于给配电系统提供电路保护、控制、显示和通信等功能。
控制设备控制设备是箱式变电站的中枢控制中心，用于监控变电站的运行情况，提供设备保护、控制和参数调节等功能。
它通常包括检测和保护设备、自动控制装置、计量和显示系统等。
箱式变电站的优缺点箱式变电站的优点•灵活性强：箱式变电站非常适合临时应用。
一文详解箱式变电站，这次讲清楚了！
一文详解箱式变电站，这次讲清楚了！高压开关站（HV Switching Station）：设有35kV及以上线路进出线，对功率进行再分配的装置，相当于变电站母线的延伸，主要用于解决变电站35kV及以上出线间隔不足，进出线走廊受到限制，以及减少相同路径的电缆条数等问题。
高压开关站内不设变压器。
开闭所（MV Switching Station）：设有中压配电进出线、对功率进行再分配的配电装置。
相当于变电站母线的延伸，可用于解决变电站进出线间隔有限或进出线走廊限制，并在区域中起到电源支撑的作用。
开闭所内可附设配电变压器。
配电室（Distribution room）：户内仅设有中压进出线、配电变压器和低压配电装置，仅带低压负荷的配电场所统称为配电室。
箱式配电室（Cabinet/pad-mounteddistribution substation）：也称预装式变电站或箱变，是指中压开关、配电变压器、低压出线开关、无功补偿装置、计量装置等设备共同安装于一个封闭箱体内的户外配电装置。
环网单元（Ring Main Unit）：是接于电缆线路中，在电源回路中设有分段、联络开关，在线路中起联络、分段和分接负荷作用的配电装置。
电缆分接箱（Cable Junction Cabinet）：是用于电缆线路中分接负荷的配电装置，在电源回路中不能用作线路联络或分段。
由于电缆的供电能力大，事故率低且不影响市容，已被大、中城市普遍采用。
中压电缆网的接线方式见图B8 a、b（注：图中仅为示意图，可根据需要选择不同的接线方式）。
a 双放射接线b 开环运行的单环网双放射接线方式用于双电源供电的重要用户。
大城市中心区负荷密度高，需双电源供电的重要用户密集，可采用此方式。
双放射接线的电源可来自不同变电站，也可来自同一变电站的不同母线。
开环运行的单环网用于单电源供电的用户。
随着用户对供电可靠性要求不断提高，单放射接线方式逐渐被淘汰，单环网虽然只提供单个运行电源，但在故障时可以在较短时间内倒入备用电源，恢复非故障线路的供电。
预制舱式箱式变电站工作原理
预制舱式箱式变电站工作原理
预制舱式箱式变电站是一种移动式的变电站，通常由预制的箱体、配电设备、变压器和供电系统等组成。
其工作原理如下：
1. 输电线路接入预制舱式箱式变电站。
输电线路经过变电站的进线开关，然后接入箱体内部的主变压器。
2. 主变压器将输电线路的高压电能变换为低压电能。
低压电能经过主变压器的输出线路，进入箱体内部的配电设备。
3. 配电设备通过电路保护器、开关和仪表等将低压电能分配给不同的电路和设备。
这些设备可以包括照明系统、动力设备、控制设备等。
4. 箱式变电站内部还包含了供电系统，包括发电机和电池组。
发电机可以在外部供电中断时提供备用电源，保证变电站的正常运行。
电池组则用于储存电能，以备不时之需。
通过以上的工作原理，预制舱式箱式变电站可以将输电线路提供的高压电能变换为适用于不同电路和设备的低压电能，进一步配电并提供备用电源，以满足工业、商业和居民等领域的用电需求。
它具有结构紧凑、灵活性强、移动方便的特点，广泛应用于临时供电、紧急备用电源和远程地区供电等场合。
箱式变电站的工作原理
箱式变电站的工作原理箱式变电站是一种集成式变电站设备，通常被用于临时或远程区域的电力供应。
其工作原理类似于常规变电站，主要由变压器、断路器、保护装置、开关等设备组成。
箱式变电站是由这些设备安装在钢制或铝制机箱内完成的，以确保设备在恶劣环境中的防护和安全运行。
1. 电源接入箱式变电站需要连接到电源网络，这可以通过电缆连接完成。
电缆输入通常由两个不同的接线端子组成，一端连接到变压器低压端，另一端连接到主总断路器或开关中。
2. 变压器状态监测变压器是箱式变电站的主要元件之一。
其主要功能是将输入的低电压升高到所需的高电压水平，以进行传输和分配。
要确保其正常运行，箱式变电站配备了相应的变压器监测仪器，可以检测变压器的各项参数，如温度、负载和电压等。
3. 断路器操作箱式变电站中的断路器通常由自动开关和手动操作开关组成。
在发生短路或其他故障时，自动开关会立即断开电路，以保护整个系统免受电击。
手动操作开关通常用于日常维护和检修。
4. 保护装置箱式变电站还配备了各种保护设备，以保证其安全和稳定性。
例如差动保护机、过电流保护机、限流器、跳闸器等，这些装置可以防止变压器或系统的负载超载或故障。
5. 调节和控制箱式变电站还提供了一些调节和控制设备，例如自动调压器、开关变压器、控制盘等，可以确保系统的电压、电流和功率平衡。
此外还配备了电能计量表、信号灯、遥信、遥测等辅助设备，以帮助工程师和操作员实时了解箱式变电站的工作状况。
总之，箱式变电站是一种安全、高效、方便的电力设备，它可以满足各种电力需求，并有利于提高电力系统的可靠性和稳定性。
箱变的工作原理
箱变的工作原理
箱变是一种电力设备，它主要用于改变电压的大小，以适应不同电力系统的需求。
箱变的工作原理可以简单地描述为以下几个步骤：
1. 输入电压：箱变的输入端接收来自电源的高电压交流电（AC），例如在输电线路中的高压电力。
这一步骤通常涉及
到电力系统中的隔离设备，以确保工作安全。
2. 变压器：箱变内部有一个变压器，它是实现电压转换的关键组件。
变压器由一组绕组（线圈）和一个磁芯组成。
输入端的高电压交流电通过输入绕组，产生一个电磁场。
这个电磁场会感应到磁芯中的次级绕组，从而产生所需的输出电压。
3. 输出电压：变压器的次级绕组将输入电压转换为所需的低电压输出。
输出电压可以通过改变变压器的线圈比例来调节。
较高的输入电压将导致较高的输出电压，反之亦然。
这种转换效果是基于法拉第定律，即当磁通量变化时，会在绕组中产生感应电动势。
4. 控制和保护：箱变通常配备了控制和保护系统，以确保其安全运行。
例如，箱变可能配备了继电器和保险丝，以便在出现过高电流或其他异常情况时切断电源，以保护设备和电力系统。
总之，箱变的工作原理是通过变压器来实现电压的转换。
输入电压经过变压器的绕组感应次级绕组，转换为所需的输出电压。
这种转换是基于电磁感应的原理，同时通过控制和保护系统来确保设备和系统的安全运行。
