GPON模板介绍
GPON产品介绍
GPON产品介绍
接入网产品技术部
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
目录
光接入产品总体介绍 OLT产品介绍 MxU产品介绍
SxU产品介绍
HUAWEI TECHNOLOGIES CO., LTD.
•64A+128P •32V+128P
村通工程
•32A+192P •256P
政企接入
•16FE+192P •16FE +128P +8/16E1
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 19
目录
光接入产品总体介绍 OLT产品介绍 MxU产品介绍 SxU产品介绍
VDSA
上行灵活可选 GPON/EPON/GE
灵活插卡配置 适应各种场景
ADPD
RUN ALM BSY
ADPD
RUN ALM BSY
ADPD
RUN ALM BSY
ADPD
RUN ALM BSY
BSY ALM RUN
VDSA
ADPD
RUN ALM BSY
ADPD
RUN ALM BSY
BSY ALM RUN
All rights reserved
Page 13
MA5620G/MA5626G设备规格
MA5620G外观图
Hale Waihona Puke 产品 工作温度上行接口 业务端口
MA5620（支持AC输入）
-10 ℃ ~ + 55 ℃； -25 ℃ ~ + 55 ℃（带 加热板） 1*GPON

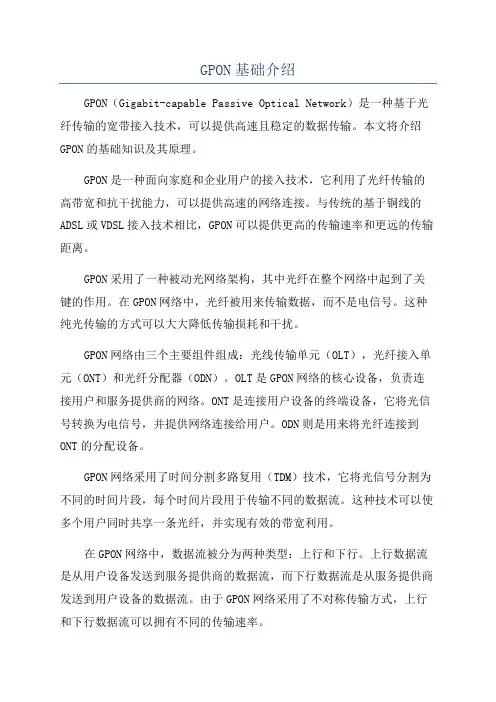

GPON基础介绍
GPON基础介绍GPON（Gigabit-capable Passive Optical Network）是一种基于光纤传输的宽带接入技术，可以提供高速且稳定的数据传输。
本文将介绍GPON的基础知识及其原理。
GPON是一种面向家庭和企业用户的接入技术，它利用了光纤传输的高带宽和抗干扰能力，可以提供高速的网络连接。
与传统的基于铜线的ADSL或VDSL接入技术相比，GPON可以提供更高的传输速率和更远的传输距离。
GPON采用了一种被动光网络架构，其中光纤在整个网络中起到了关键的作用。
在GPON网络中，光纤被用来传输数据，而不是电信号。
这种纯光传输的方式可以大大降低传输损耗和干扰。
GPON网络由三个主要组件组成：光线传输单元（OLT），光纤接入单元（ONT）和光纤分配器（ODN）。
OLT是GPON网络的核心设备，负责连接用户和服务提供商的网络。
ONT是连接用户设备的终端设备，它将光信号转换为电信号，并提供网络连接给用户。
ODN则是用来将光纤连接到ONT的分配设备。
GPON网络采用了时间分割多路复用（TDM）技术，它将光信号分割为不同的时间片段，每个时间片段用于传输不同的数据流。
这种技术可以使多个用户同时共享一条光纤，并实现有效的带宽利用。
在GPON网络中，数据流被分为两种类型：上行和下行。
上行数据流是从用户设备发送到服务提供商的数据流，而下行数据流是从服务提供商发送到用户设备的数据流。
由于GPON网络采用了不对称传输方式，上行和下行数据流可以拥有不同的传输速率。
GPON网络支持高达2.5Gbps的下行速率和1.25Gbps的上行速率。
这种高速度可以轻松满足多种应用的需求，如高清视频流、在线游戏和云存储等。
此外，GPON网络还支持语音通话和视频监控等实时应用。
GPON网络具有很多优点。
首先，由于光纤具有高带宽和低损耗的属性，GPON网络可以提供稳定且高速的数据传输。
其次，由于采用了纯光传输的方式，GPON网络对电磁干扰具有很强的抵抗能力。
华为GPON配置模板
service-port vlan 206 gpon 0/3/1 ont 6 gemport 2 multi-service user-vlan 206 tag-transform translate
service-port vlan 3106 gpon 0/3/1 ont 6 gemport 1 multi-service user-vlan 3106 tag-transform translate
<h248-0>
interface h248 0
if-h248 attribute mgip 10.70.162.145 mgport 2944 transfer udp
if-h248 attribute primary-mgc-ip1 10.23.41.129 primary-mgc-port 2944
interface gpon 0/3
ont add 1 6 sn-auth "485754431743E80C" snmp ont-lineprofile-id 20
ont ipconfig 1 6 static ip-address 135.21.169.228 mask 255.255.255.0 vlan 2020 priority 0 gateway 135.21.169.1
service-port vlan 3101 adsl 0/3/%d vpi 19 vci 75 single-service rx-cttr 6 tx-cttr 6
interface vlanif 3001
Hale Waihona Puke ip address 10.70.162.145 255.255.255.0
GPON技术介绍
GPON技术介绍GPON技术特征主要体现在传输汇聚层。
GPON协议参考模型如图2所示，其中传输汇聚层又分为PON成帧子层和适配子层。
GTC(GPONTransmissionConvergence)的成帧子层完成GTC帧的封装，终结所要求的ODN的传输功能，PON的特定功能（如测距、带宽分配等）也在PON的成帧子层终结，在适配子层看不到。
GTC的适配子层提供PDU与高层实体的接口。
A TM和GFP信息在各自的适配子层完成SDU与PDU的转换。
OMCI（Operations Management Communications Interface，操作管理通信接口）适配子层高于A TM和GFP适配子层，它识别VPI/VCI和Port_ID，并完成OMCI通道数据与高层实体的交换。
作为一种灵活的吉比特光纤接入网，GPON支持更高的速率和对称/非对称工作方式，同时还有很强的支持多业务和OAM的能力。
它以A TM信元和GFP （GenericFramingProcedure，通用成帧规程）承载多业务，对各种业务类型都能提供相应的QoS保证，支持商业和居民业务的宽带全业务接入。
EPON与GPON技术比较GPON与EPON最主要的区别表现在TC帧结构上。
GPON通过A TM和GFP两种协议承载不同类型的用户数据。
它的上、下行帧长均为125μs。
下行采用TDM方式，上行采用时分多址（TDMA）接入技术。
上行帧由复用的突发传输时隙（slot）组成，每帧包括一个或多个ONU的传输时隙，通过下行帧的USBWmap（上行带宽映射）域指示相应ONU的上行数据发送。
而EPON帧格式基本与IEEE802.3的以太数据帧格式兼容，只在以太帧中加入时标及识别等信息，Ethernet PON数据通过不定长的数据包传输。
GPON在用户净荷数据段承载A TM信元和（或）GFP帧。
在OLT授权给ONU的上行发送时隙中，OLT尽量使分配给ONU的A TM净荷块为53字节的整数倍长，如果净荷不是信元的整数倍，将进行碎片填充。
GPON技术介绍
GPON技术介绍
GPON（Gigabit Passive Optical Network，千兆无源光网络）是一
种利用千兆无源光网络技术实现“一条线”实现多用户互联的新兴网络技术，是由ITU-T标准Q.1209，OIF实施指南ID-319规定的一种新技术，
受到世界各地电信企业的普遍采纳。
GPON是一种集宽带、多媒体、语音、数据、传输信令的新兴的“一条线”技术，具有良好的经济性、可靠性和
可管理性，使用率高，可以部署先进的多媒体服务。
这一技术的关键在于
它采用千兆无源光网络技术，这种技术可以减少光纤线路上的放大器数量，大大节省网络投资。
GPON是一种综合应用于有线和无线多媒体服务的新兴技术，可以实
现“一条线”发布宽带、多媒体服务，满足用户的多种需求，它采用了新
型的多芯片技术，实现了具有弹性的设备拓扑，包括普通用户、企业用户
等的宽带接入和各种宽带应用，同时确保了宽带服务的质量，为客户和网
络提供良好的使用体验。
GPON由三部分组成：光源，光缆，接收/发射器。
光源采用兼容1609.3标准的二极管激光器，它是一种小功率激光器，可以实现低功耗
状态。
光缆是构成光网络的基础，它可以是多根的单模光缆，也可以是多
芯的多模光缆，有助于改善网络的可靠性，以及容量的提升。
gpon方案
GPON方案概述GPON（Gigabit-capable Passive Optical Network）是一种光纤传输技术，可提供千兆级别的宽带接入服务。
GPON方案集成了光纤传输、光分配、光波转换和网络传输等功能，广泛应用于住宅、企业和校园等网络环境中。
本文将介绍GPON方案的基本原理、特点以及在不同领域应用的情况。
GPON的基本原理GPON基于波分复用技术，使用单根光纤传输多个信号。
GPON系统由三个主要组成部分组成：光线终端（OLT）、光网络单元（ONU）和光纤线路。
GPON使用点对多点的架构，其中OLT通过光纤将高速数据传输到ONU，实现了高速、稳定的宽带接入。
OLT负责将数据转换为适用于光纤传输的格式，并将数据传输到ONU。
ONU则接收并解码数据，将其发送到终端设备。
GPON的特点GPON方案具有以下特点：1.高带宽：GPON方案提供千兆级别的带宽，能够满足用户对高速网络的需求，可支持高清视频、在线游戏和大规模文件传输等应用。
2.长距离传输：GPON光纤的传输距离可达20公里，支持远程接入，适用于广域网部署和大范围覆盖。
3.分布式架构：GPON系统采用分布式架构，光线终端（OLT）和光网络单元（ONU）分别部署在中心节点和用户端，使得网络管理更加灵活和可靠。
4.省电节能：GPON方案采用边缘用户的睡眠模式，有效降低了能量消耗，实现了节能环保。
5.服务质量保证：GPON具备多种服务质量保证机制，可以满足不同用户对网络服务的需求。
6.灵活扩展：GPON系统支持灵活的扩展，可以根据实际需求增加或减少光网络单元（ONU）的数量。
GPON在不同领域的应用GPON方案在各个领域都有广泛的应用，以下是其中一些常见领域：住宅小区网络GPON方案可为住宅小区提供高速、稳定的宽带接入服务。
通过部署一个光线终端（OLT）和多个光网络单元（ONU），可以实现多户共享一个光纤网络，提供统一的网络接入。
这样，住宅小区的居民可以方便地享受高速上网、网络电视和互联网电话等服务。
3-GPON产品介绍(OLT)
流量监管：
CAR 令牌桶算法 流量整形 缓存
Page 9
QOS业务流走向
Car
Virtual UNI
IAD
VLAN 1 VLAN 2
2.5G
S2
10G S1 Mark 802.1p CAR
1GE
4095 Gem-port per PON
GPBA
Drop
1GE
PON IF 2.5G GEM GEM PON IF GEM GEM CAR CAR S2 CAR S2 CAR Mark 802.1p 2*10GE CAR 10G
2.5G
1TCONT 3VLAN
MA5680T
flow
Queues Scheduling (SP+WRR)
流
流
VoIP VPN VLAN 101
分
GEM Port
分
类
PON#0 ONU
Car Queues scheduling TOS/DSCP VLAN GEM PORT 802.1P Combination
GEM
SCU
GPBA
Sn: Schedule Point
Page 7
8 ports
QoS Model in Downstream
Drop 2.5G PON IF GEM GEM PON IF GEM GEM CAR CAR CAR S2 CAR
8 Queue per PON 512 Buffers per queue 8 Queue per port 4.6k buffer per queue
GPON模块介绍
突发模式
Burst Mode Transmitter in ONU
OLT Burst Mode Receiver
其它问题如动态带宽分配，数据帧结构，传输管理等请参考专业资料
内容提要
PON 简介 GPON ONU 模块电路 GPON ONU 模块结构 GPON ONU 模块测试
GPON ONU 模块电路
Sat /dBm ---8 --
测试方案：
➢调整APDSET DAC值； ➢改变APD 偏置电压； ➢给定合适的输入光功率； ➢合适的电压范围内搜寻BER； ➢确定最佳的电压偏置； ➢如右图中S/N最大值点。
GPON ONU 模块测试
接收静噪（Rx Squelch）
A2 表3 C2 hex
Bit Field Name
DC-Coupled Laser Application Diagram
GPON ONU 模块电路
闭环偏流控制
Bias Current Generation, Closed Loop
GPON ONU 模块电路
MON_DAC：调整平均光功率
PD Chip
MON_DAC Im_set
背光
LD Chip
PHY2078 输入接口
DC-Coupled LVPECL interface for TxIn
GPON ONU 模块电路
PHY2078 输入接口
Single-ended CMOS/LVTTL interface for BEN
GPON ONU 模块电路
PHY2078 输出接口
For burst mode operation DC-coupling must be used For burst mode operation ferrites should not be used as they will not allow the bias to settle correctly
GPON模板介绍
1 业务映射关系：上行方向：各种业务先在ONU上映射到不同的GEM Port中，GEM Port携带业务再映射到不同类型的T-CONT中上行传输至OLT。
T-CONT在OLT侧先将GEM Port单元解调出来，送入GPON 物理芯片将GEM Port净荷中的业务再解调出来，再送入相关的业务处理单元进行处理下行方向：所有的业务在GPON业务处理单元被封装到GEM Port中，然后广播到该GPON 接口下的所有ONU上。
ONU再根据GEM Port ID进行数据过滤，只保留属于该ONU的GEM Port并解封装后将业务从ONU的业务接口送入用户设备中T-CONT用于管理PON系统传输汇聚层的上行带宽分配，改善PON系统中的上行带宽；从带宽保证角度来说，分为固定带宽，保证带宽，保证/不保证带宽，尽力转发，混合方式五种；GEM-Port是业务的最小承载单位；OLT检测所有ONU对T-CONT的带宽申请状态，根据T-CONT的带宽和优先级完成T-CONT 的带宽授权，实现整个GPON系统上行业务流的带宽分配；OLT侧主要完成基于GEM Port的业务流分类，业务流的带宽控制，优先级调度等处理；ONU侧主要是完成用户业务流到GEM Port的映射和GEM Port到T-CONT的映射；2 公司GPON产品功能：1)、DBA模板主要用于动态带宽分配，提高上行带宽利用率；（1）支持根据模板ID创建DBA模板（华为支持根据ID或者name创建）；（2）默认支持1-10个DBA模板（华为1-9为默认模板）（3）可创建11-256个模板（华为支持512个）；（4）模板内支持带宽类型和参数配置，支持type1-type5类；（5）带宽配置不支持删除，支持覆盖配置，修改配置后需要确认才生效；（6）未配置带宽参数的DBA模板不允许绑定到链路模板；（7）支持模板信息查询PN8600(config)# dba-profile profile-id 77PN8600(config-onu-gpon-dbaprofile-77)#type1 fix 512PN8600(config-onu-gpon-dbaprofile-77)#type2 assure 512PN8600(config-onu-gpon-dbaprofile-77)#type3 assure 512 max 1024PN8600(config-onu-gpon-dbaprofile-77)#type4 max 1024PN8600(config-onu-gpon-dbaprofile-77)#type5 fix 1024 assure 1024 max 20482)、GPON ONU 线路模板GPON ONU线路模板描述了T-CONT和DBA模板的绑定关系、GEM Port与ONU侧业务的映射关系等，主要用于配置DBA、T-CONT和GEM Port相关信息，ONT线路相关属性集中在线路模板中进行配置主要用于DBA。
gpon光模块类型
gpon光模块类型
GPON（Gigabit Passive Optical Network）光模块类型通常包括以下几种：
GPON OLT光模块：用于光线路终端（OLT）设备，负责将光信号转换为电信号并进行传输。
常见的GPON OLT光模块类型有GPON SFP（Small Form-factor Pluggable）模块和GPON XFP（10 Gigabit Small Form-factor Pluggable）模块。
GPON ONT光模块：用于光网络终端（ONT）设备，负责将电信号转换为光信号并进行传输。
常见的GPON ONT光模块类型有GPON SFP模块和GPON ONU（Optical Network Unit）模块。
GPON ONU光模块：用于光网络单元（ONU）设备，通常是用于家庭或办公室等终端用户的光接入设备。
GPON ONU光模块也可以是GPON SFP模块或GPON ONU模块。
这些GPON光模块通常采用SC（Subscriber Connector 或者LC（Lu Connector光纤连接器，用于连接光纤线缆和设备。
它们在GPON网络中扮演重要的角色，实现光纤通信和高速宽带接入。
不同的厂商和设备可能会有不同的光模块类型和规格，具体选择需要根据实际应用需求和设备兼容性来确定。
1/ 1。
GPON三温测试模板
1. 测试环境码型：PRBS23-2;速率：1.25/1.25Gbps.温度：无风环境-10℃,25℃,55℃。
光部分测试电压：3.3V2. 指标规格最小值平均输出光功率0.5消光比10发端总抖动眼图交叉点40% TX_SD 有效延时TX_SD 无效延时Burst off功能测试发端上升时间发端下降时间收端电流发端电流SD有效输入功率SD无效效输入功率-39.0 SD 迟滞区间0.5SD有效延时SD无效延时灵敏度,BER<10^-12过载,BER<10^-12发端眼图中心波长1280.0RMS谱宽传输及色散代价监控范围温度-5～85℃电压 2.97～3.63V 偏置电流3～70mA 发送光功率-2～5dBm 接收光功率-30～-3dBm 满足IEEE 802.3见note1注：红色字体指标不用测试Note13.测试仪器仪器描述环境温箱支持-10~55℃环境，能放下BOB产品光谱仪连续发光模式下测试产品发端光谱光功率计测试产品发端光功率，校准光路突发光功率计测试ONU正常工作到OLT的功率衰减器对光路进行模拟衰减20km光纤传输代价测试OLT系统C300用于BOB产品灵敏度测试误码仪BERT提供2.48832Gpbs速率信号光眼图仪测试产品光眼图，需要内置CDRWDM波分复用器无尘纸与无尘棉签清洁产品与光纤端面使用光纤端面检查仪检查光纤端面PC机控制设置ONU/OLT,控制流量计标准的ONU产品用于光路校准最大值单位 3.5dBm 17dB 350ps 55%100ns 100ns -45dBm 260ps 260ps 100mA 180mA -29.0dBm dBm 6.0dB 100.0us 100.0us -27.0dBm -6.0dBm 1350.0nm nm 1.8dB 监控精度单位 Unit ±5℃℃±5%V ±10%mA ±2（要考虑TE ）dB ±2dB802.3ah 20% 余量的要求note1DDM 测试要求推荐型号（代码）数量11 EXFO EPM-502 JDSU OLP-571 JDSU OLA-55211112若干12155℃。
GPON配置模板
1.创建业务VLAN并配置其上行口。
VLAN ID为100，VLAN类型为Smart，VLAN属性stacking。
将上行端口0/19/0加入到VLAN 100中。
huawei(config)#vlan 100 smarthuawei(config)#vlan attrib 100 q-in-qhuawei(config)#port vlan 100 0/19 02.配置GPON ONT模板。
GPON ONT模板包括DBA模板、线路模板、业务模板和告警模板。
▪DBA模板：DBA模板描述了GPON的流量参数，T-CONT通过绑定DBA模板进行动态分配带宽，提高上行带宽利用率。
▪线路模板：线路模板描述了T-CONT和DBA模板的绑定关系、业务流的QoS模式、GEM Port与ONT侧业务的映射关系等。
▪业务模板：业务模板为采用OMCI方式管理的ONT提供了业务配置渠道。
▪告警模板：告警模板设置一系列告警门限参数，用于对激活的ONT线路进行性能统计监控，当某个统计量达到告警门限时，就通知主机，并向日志主机和网管发送告警信息。
e.配置DBA模板。
可以使用display dba-profile命令查询系统中已存在的DBA模板。
如果系统中现有的DBA模板不能满足需求，则需要执行dba-profile add来添加。
模板名称为PPPOE，类型为Type4，最大带宽为20Mbit/s。
huawei(config)#dba-profile add profile-name PPPOEtype4 max 20480f.配置ONT线路模板。
创建索引号为10的GPON ONT线路模板，并将ID为4的T-CONT和DBA模板绑定。
huawei(config)#ont-lineprofile gpon profile-id 10huawei(config-gpon-lineprofile-10)#tcont 4dba-profile-name PPPOE增加索引为1的GEM Port用于承载ETH类型的业务流，并和T-CONT 4绑定。
gpon产品简介
GEM port和业务之间的不同映射方式。
GPON基本概念 --- GEM Port与业务流的映射
映射方式
映射方法
具体应用
VLAN 映射
将一个特定VLAN ID 映射到一个唯一的 Port-ID.
ONU/ONT 使用VLAN ID 来区分业务流
802.1p 映射
2009年6月24日
5
YD/T 1949.4-2011
接入网技术要求 ——吉比特的无源光网络（GPON） 第 4 部分：ONT 管理控制接口(OMCI)要求
2009年6月24日
二、GPON基本概念篇
传输距离：目前OLT到ONT(ONU)的最大传输距离可达20Km； 传输速率：1.24416 Gbit/s 上行, 2.48832 Gbit/s 下行； G.652标准单模光纤，波长： 1310nm 上行，1490nm 下行； 分光比：1:64，可扩展为1:128； ONU光参数指标：
将一个特定802.1p映射到一个唯一的 Port-ID.
ONU/ONT 使用 802.1优先级别来区分业务流. 用户优先级策略必须是 Pri-tagged
VLAN 802.1p 映射
将一个特定的VLAN ID + 802.1p映射到一个唯一的 Port-ID.
ONU/ONT 使用优先级 +VLAN ID 来区分不同用户的业务流
ONU 7种状态
ONU的激活过程由OLT控制，其激活过程ONU的状态如下： 初始状态 Initial-state（O1） 该状态的ONU刚刚上电，仍处于LOS/LOF。一旦接收到下行流，LOS和LOF消除，ONU就转移到待机状态（O2）。 待机状态 Standby-state（O2） 该状态的ONU已经接收到下行流，在等待接收网络参数。当ONU接收到Upstream Overhead消息后根据这些网络参数进行相关配置（如：定界符、功率模式、预置的均衡时延）并转移到序列号状态（O3）。 序列号状态 Serial-Number-state（O3） OLT给所有处于该状态的ONU发送Serial-Number Request消息，以发现新的ONU以及他们的序列号。当OLT发现了新的ONU后，ONU就等待OLT给它指配ONU-ID。OLT通过Assign ONU-ID消息来指配ONU-ID。ONU获得ONU-ID后就转移到测距状态（O4）。
GPON基础介绍
成本压力：GPON 技术的成本较高， 需要降低成本以实 现更广泛的应用。
技术竞争：其他宽 带接入技术如EPON、 10G-PON等也在不 断发展，GPON技 术需要不断创新以
保持竞争力。
网络安全问题：随 着网络应用的普及， 网络安全问题日益 严重，GPON技术 需要加强安全措施 以保障用户数据安
传输协议： GFP（通用成
帧协议）
GPON设备介绍
3
GPON设备的类型
OLT（光线路终端）：负 责与核心网连接，提供上 行带宽
ONU（光网络单元）：负 责与用户终端设备连接， 提供下行带宽
ODN（光分配网络）：负 责连接OLT和ONU，提供 光传输通道
PON（无源光网络）：负 责连接OLT和ONU，提供 光传输通道，无需供电
更广覆盖：GPON技术将 向更广覆盖发展，以满足 更多用户的接入需求。
更低成本：GPON技术将 向更低成本发展，以降低 用户的使用成本。
更智能化：GPON技术将 向更智能化发展，以实现 网络的自动管理和维护。
GPON技术面临的挑战
带宽需求持续增长： 随着网络应用的普 及，对带宽的需求 不断增长，GPON 技术需要不断升级
维护方便。
GPON的应用场景
01
家庭宽带接入： 提供高速稳定的
家庭宽带服务
02
企业网络连接： 为企业提供高速、 稳定的网络连接
03
视频监控：提供 高清、实时的视
频监控服务
04
物联网：为物联 网设备提供低功 耗、高可靠性的
网络连接
05
智慧城市：为智 慧城市建设提供 高速、稳定的网
络连接
06
远程教育：为远 程教育提供高质
GPON——精选推荐
GPON1、GPON三⼤优势：1）、更远的传输距离：采⽤光纤传输，接⼊层的覆盖半径20KM；2）、更⾼的带宽：对每⽤户下⾏2.5G/上⾏1.25G（物理层）；3）、分光特性：局端单根光纤经分光后引出多路到户光纤，节省光纤资源。
2、PON⽹络架构1）、PON是⼀种点到多点（P2MP）结构的⽆源光⽹络；2)、PON⽹络的组成：①光线路终端 OLT （ Optical Line Terminal）②光分配⽹络 ODN （ Optical Distribution Network）由分光器和光纤组成③光⽹络单元/终端 ONU/ONT（Optical Network Unit/ Optical Network Terminal）GPON数据复⽤⽅式？GPON实现单纤双向传输，系统采⽤WDM技术为了分离同⼀根光纤上多个⽤户的信号，采⽤以下两种复⽤技术：1）下⾏数据流采⽤⼴播技术；2）上⾏数据流采⽤TDMA技术。
1.GPON下⾏帧固定125uS.频率8000Hz.2.488G下⾏时，下⾏帧长为38880字节.2、GPON关键技术指标中测距技术：（1）、PON上⾏传输采⽤TDMA⽅式接⼊，⼀个OLT可以接16- 64个ONU。
ONU⾄OLT之间的距离最短的可以是⼏⼗⽶，最长的可达20公⾥。
光在光纤上传输，每公⾥的传输延时为5ps。
由于环境温度的变化和器件的⽼化，传输延时也在不断发⽣变化。
为了实现TDMA接⼊，保证每⼀个ONU的上⾏数据在公⽤光纤汇合后，插⼊指定的时隙，彼此间不发⽣碰撞，也不要间隙太⼤，OLT必须不断地对每⼀个ONU与OLT之间的距离进⾏精确测定，以便控制每个ONU发送上⾏数据的时刻。
（2）、OLT通过Ranging测距过程获取ONU的往返延迟RTD（Round Trip Delay），从⽽指定合适的均衡延时参数EqD（Equalization Delay），保证每个ONU发送数据时不会在分光器上产⽣冲突。
