自动检测技术及应用第八章

合集下载

自动检测技术及应用资料(收集的完全版)

自动检测技术及应用资料(收集的完全版)

自动检测技术及应用

第一章 检测技术的基本知识

检测技术的主要组成部分之一是测量,人们采用测量手段来获取所研究对象在数量上的信息,从而通过测量所得到的是定量的结果。现代社会要求测量必须达到高准确度、误差极小、速度更快、可靠性强等。

1.1测量的基本概念

1.测量是借助专用的技术和设备,通过实验和计算等方法取得被测对象的某个量的大小和符号;或者取得一个变量与另一个变量之间的关系,如变化曲线等,从而掌握被测对象的特性、规律或控制某一过程等等。测量是获取被测对象量值的惟一手段,它是将被测量与同性质的标准量通过专用的技术和设备进行比较,获得被测量对比标准量的倍数。标难量是由国际上或国家计量部门所指定的,其特性是足够稳定的。

2. 测量的分类

按测量方法,测量分为直接测量和间接测量。如用电压表、电流表等测量属于直接测量;若直接测量不方便,或直接测量的仪表不够精确,就利用被测量与某中间量间的函数关系,先测出中间量,然后通过相应的函数关系计算出被测量的数值,此法称之间接测量。如伏安法测量电阻的阻值。

按测量结果的显示方式,测量分为模拟量测量和数字量测量。如用示波器测量交流电压属模拟量测量。

按被测量是否随时间变化,测量分为静态测量和动态测量。如在磨加工中使用无杠杆传动的电触式传感器进行圆工件检测就是动态测量。

按测量时是否与被测量对象接触,测量分为接触式测量和非接触式测量。 从不同角度考察,测量方法有不同的分类,但常用的具体测量方法有零位法、偏差法和微差法等。

1.2 测量误差及其分类

1.测量的目的是对被测量求取真值。测量值与真值之间的差值称为测量误差。测量误差可用绝对误差表示,也可用相对和引用误差表示。

自动检测-第八章

自动检测-第八章

“匝数比” :根据磁场有关定律,同一个铁心中
的一次绕组与二次绕组必须有相等的安匝数,即:
IPNP=ISNS,或:
NP IS NS IP
NP被定义为“一次测线圈”的匝数, 一般取NP=1; NS为厂家所设定的“二次侧线圈的匝数”
本章介绍霍尔传感器 的工作原理、
霍尔集成电路的特性及其在检测技术中 的应用,还涉及交直流霍尔电流传感器、 霍尔电压传感器的原理及输出信号的换 算。
8.1 8.2 8.3
霍尔元件的工作原理及特性 霍尔集成电路 霍尔传感器的应用
1、工作原理
霍尔效应:半导体薄片置于磁感应强度为B 的磁 场中,磁场方向垂直于薄片,当有电流I 流过薄片时, 在垂直于电流和磁场的方向上将产生电动势EH,导电 薄膜越薄,灵敏度就越高。
IB EH ne
IB EH ne
式中的 n 、 e 、 δ 在薄片的尺寸、材料确定后均 为 常 数 , 可 令 KH=1/(neδ) , 则 上 式 可 简 化 为 : EH=KH IB 式中: KH——霍尔元件的灵敏度。 由于金属材料中的电子浓度 n 很大,所以灵敏 度KH非常小。而半导体材料中的电子浓度较小,所 以灵敏度比较高。因此作用在半导体薄片上的磁场 强度B越强,霍尔电势也就越高。
霍尔传感器主要用于测量能够转换为磁场变化的其 他物理量。
霍尔元件
高斯计是测量物体于空间上一个点的静态或动态(交 变)磁感应强度的仪器。物体发出的磁力线垂直穿过霍尔 传感器,从而产生与被测体成正比的输出电压,由液晶 板显示出磁感应强度。单位为高斯(Gs)或特斯拉(T)。 1T(特斯拉) 霍尔元件 =1 000mT(毫特斯拉) =10 000Gs(高斯)

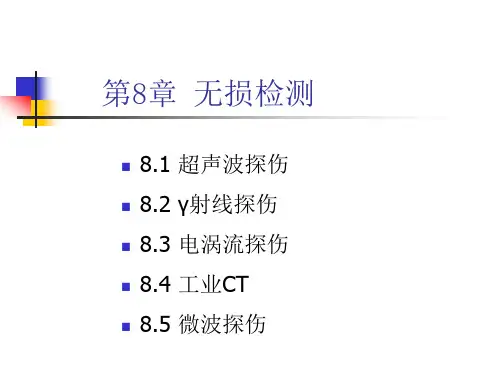

自动检测技术第八章无损检测

自动检测技术第八章无损检测

8.1.2 常用探伤方法


1. 按原理分类 可分为脉冲反射法、穿透法和共振法。脉冲反射法是超声波探头发射脉冲波到被检 试件内,根据反射波的情况来检测试件缺陷的方法。脉冲反射法包括缺陷回波法、 底波高度法和多次底波法;穿透法是依据脉冲波或连续波穿透试件之后的能量变化 来判断缺陷情况的一种方法。穿透法常采用两个探头,一收一发,分别放置在试件 的两侧进行探测。共振法是若声波(频率可调的连续波)在被检工件内传播,当试 件的厚度为超声波的半波长的整数倍时,将引起共振,仪器显示出共振频率。当试 件内存在缺陷或工件厚度发生变化时,将改变试件的共振频率,依据试件的共振频 率特性,来判断缺陷情况和工件厚度变化情况的方法称为共振法。共振法常用于试 件测厚。 2. 按波形分类 根据探伤采用的波形,常用的有纵波法、横波法、表面波法等。纵波法是使用直探 头发射纵波进行探伤的方法,此时波束垂直入射至试件探测面,以不变的波型和方 向透入试件,所以又称为垂直入射法,简称垂直法。垂直法分为单晶探头反射法、 双晶探头反射法和穿透法。常用单晶探头反射法。垂直法主要用于铸造、锻压、轧 材及其制品的探伤,该法对与探测面平行的缺陷检出效果最佳。横波法是将纵波通
8.1 超声波探伤
超声波探伤是目前应用最广泛的无损探伤方法之一。利用物体自身或 缺陷的声学特性对超声波传播的影响,来检测物体的缺陷或某些物理特性。 在超声检测中常用的超声频率为0.5MHz~10MHz。

《自动检测技术及应用》期末复习资料

《自动检测技术及应用》期末复习资料

《⾃动检测技术及应⽤》期末复习资料

第1章检测技术的基本概念

1. 电⼯实验中,采⽤平衡电桥测量电阻的阻值,是属于零位式测量,⽽⽤⽔银温度计测量⽔温的微⼩变化,是属于偏

位式测量。

2. 某采购员分别在三家商店购买100kg ⼤⽶,10kg 苹果,1kg 巧克⼒,发现均缺少0.5kg ,但该采购员对卖巧克⼒的商

店意见最⼤,在这个例⼦中,产⽣此⼼理作⽤的主要因素是⽰值相对误差。

3. 在选购线性仪表时,必须在同⼀系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为欲测量

的1.5倍左右为宜。

4. ⽤万⽤表交流电压档(频率上限为5kHz)测量100kHz 、10V 左右的⾼频电压,发现⽰值不到2V ,该误差属于粗⼤误差。

⽤该表直流电压档测量5号⼲电池电压,发现每次⽰值均为1.8V ,该误差属于系统误差。

5. 重要场合使⽤的元器件或仪表,购⼊后需进⾏⾼、低温循环⽼化试验,其⽬的是为了提早发现故障,提⾼可靠性。

6. 各举出两个⽇常⽣活中的⾮电量电测的例⼦来说明

静态测量:⽤电⼦天平称出物体的重量;⽤⽔银温度计测量⽔温;

动态测量:地震测量振动波形;⼼电图测量跳动波形;

直接测量:⽤电⼦卡尺测量物体的⾼度;

间接测量:曹聪称象;

接触式测量:⽤体温计测体温;

⾮接触式测量:雷达测速;

在线测量:在流⽔线上,边加⼯,边检验,可提⾼产品的⼀致性和加⼯精度;

离线测量:产品质量检验;

7. 有⼀温度计,它的测量范围为0~200℃,准确度等级为0.5级,求:

(1)该表可能出现的最⼤绝对误差。

(2)当⽰值分别为20℃、100℃时的⽰值相对误差。

自动检测-第八章

自动检测-第八章
电阻。数值从几十欧到几百欧。当使用电流源激 励时,原件温度会升高,输入电阻会变小,从而 使输入电流变大,并引起霍尔电动势变大,产生 测量误差。为减小温漂,最好使用恒流源作为激 励源。 B、最大激励电流Im由于霍尔电势随激励电流增大而 增大,故在应用中总希望选用较大的激励电流。 但激励电流增大,霍尔元件的功耗增大,元件的 温度升高,从而引起霍尔电势的温漂增大,因此 每种型号的元件均规定了相应的最大激励电流, 它的数值从几毫安至十几毫安。
线性型三端 霍尔集成电路
线性型霍尔特性
右图示出了具有 双端差动输出特性 的线性霍尔器件的 输出特性曲线。当 磁场为零时,它的 输出电压等于零; 当感受的磁场为正 向(磁钢的S极对准 霍尔器件的正面) 时, 输出为正;磁
线性范围?
开关型霍尔集成电路
开关型霍尔集成电路是将霍尔元件、稳压电 路、放大器、施密特触发器、OC门(集电极开路 输出门)等电路做在同一个芯片上。当外加磁场 强度超过规定的工作点时,OC门由高阻态变为导 通状态,输出变为低电平;当外加磁场强度低于 释放点时,OC门重新变为高阻态,输出高电平。 较典型的开关型霍尔器件如UGN3020等。
1、工作原理 霍尔效应:半导体薄片置于磁感应强度为
B 的磁场中,磁场方向垂直于薄片,当有电 流I 流过薄片时,在垂直于电流和磁场的方向 上将产生电动势EH,导电薄膜越薄,灵敏度 就越高。

自动检测技术及应用课后答案-梁森

自动检测技术及应用课后答案-梁森
10、A 11、B.A 12、B 13、B
5、A 9、A.C.B.D.C
14、D
2题:1、 S ( D)2 0.785M 2 2 2、 f sin 2 v v 10m / s D 3、 QV S v 7.85m3
4、 Qm QV 7.8065T
t 2.5 0.025
2、车长:l v t 115.2 4.25 0.025 3.6(米)
3.6
3、载重与输出波形的幅值成正比; 车速与A、B两相邻波形距离成反比。
6题、7题、8题:(略)
4题、粘度计的工作原理
液体的粘性越大,对振动板 的阻力就越大,振动板的振幅就 越小,所以它的振动加速度就越 小,因此质量块对压电片所施加 的惯性力也就越小,压电片的输
4、在连通器外壁平行设置一标尺杆,霍尔IC可在标 尺杆上移动并固定,这样就可以控制不同的液位高度了。
5、本装置只能控制液位的状态量,请读者考虑如何 对液位进行远程监控和数字显示。
6题、霍尔式液位控制器设计提示
1、首先要了解玻璃连通器的原理,在此基础上,对 储液罐液位的测量就转换为对连通器中液位的测量。
2、确定霍尔IC是开关型的还是线性的。霍尔IC须有 磁性元件才能产生霍尔电势,为此,在连通器内设置一 磁性浮子,在玻璃外壁相应高度设置霍尔IC。
3、当水泵将液体泵入储液罐后,连通器内的液位也 相应上升,当磁性浮子与霍尔IC持平时,霍尔IC的输出 突变,表示液位已达到设定高度。该信号经控制电路使 水泵停止运转。

自动检测-第八章

自动检测-第八章
即Bcos,这时的霍尔电动势为:EH=KHIB cos
d
b c 结论:霍尔电势与输入电流I、磁感应强度B成正比。当B的 方向改变时,霍尔电势的方向也随之改变。如果所施加的磁 场为交变磁场,霍尔电势为同频率的交变电势。
-
2、霍尔元件的特性参数
A、输入电阻Ri 是指霍尔元件两激励电流端的直流
电阻。数值从几十欧到几百欧。当使用电流源激 励时,原件温度会升高,输入电阻会变小,从而 使输入电流变大,并引起霍尔电动势变大,产生 测量误差。为减小温漂,最好使用恒流源作为激 励源。 B、最大激励电流Im由于霍尔电势随激励电流增大而 增大,故在应用中总希望选用较大的激励电流。 但激励电流增大,霍尔元件的功耗增大,元件的 温度升高,从而引起霍尔电势的温漂增大,因此 每种型号的元件均规定了相应的最大激励电流, 它的数值从几毫安至十几毫安。
-
2、霍尔元件的特性参数(续)
C、灵敏度KH 是在磁场垂直于霍尔元件的测试条件下,
KH=EH/(IB),它的单位是mV/(mA*T)。
D、最大磁感应强度Bm 当磁感应强度超过Bm时,霍尔电 动势的非线性误差将明显增大, Bm 的数般一值零点
几个特斯拉(T),1Gs=10-4T。
E、不等位电动势 是指在额定激励电流下,当外加磁场
为零时,霍尔元件输出端之间的开路电压(E0)。 F、霍尔电动势温度系数 是指在一定磁场强度和激励电

自动检测与转换技术-第八章 - 副本

自动检测与转换技术-第八章 - 副本

2015-5-9
4
单一作用力下的压电效应有以下四种类型
纵向压电效应
i=j 应力⊥电荷面
横向压电效应
i≠j 应力∥电荷面
面切压电效应
j - i= 3 应力面 ∥电荷面
+ -
剪切压电效应
j - i≠ 3 应力面 ⊥电荷面
+
+
-
-
+
-
Ti为轴向应力(T1~T3)
2015-5-9
Ti为切向应力(T4~T6)
3)X轴面压电效应最强
4)Y轴方向机械变形最大
2015-5-9 9
石英晶体
石英晶体化学式为
SiO2, 是单晶体结构。
图表示了天然结构的
石英晶体外形。它是
一个正六面体。
建立晶体学中的空间坐标系
2015-5-9
10
坐标系
压电晶体切片
Z轴为中性轴(光轴):对称轴沿该方向受力时不产生压电效应 x轴为电轴:纵向压电效应,压电效应最强 y轴为机械轴:横向压电效应,沿该轴产生的机械变形最明显
2015-5-9
27

压电陶瓷的压电系数比石英晶体的大得多(约为石英的
50倍), 所以采用压电陶瓷制作的压电式传感器的灵敏度
较高。

极化处理后的压电陶瓷材料的剩余极化强度和特性与温 度有关, 它的参数也随时间变化, 从而使其压电特性减弱。 温度稳定性和机械强度都不如石英。

自动检测技术及应用课后习题答案

自动检测技术及应用课后习题答案

自动检测技术及应用课后习题答案

第二版检测技术的选择题(上)

2022年01月06日星期四14:57

第一部分思考题与习题答案

1.单项选择题

1)某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%,该压力表的精度等级应定为C级,另一家仪器厂需要购买压力表,希望压力表的满度相对误差小于0.9%,应购买B级的压力表。

A.0.2

B.0.5

C.1.0

D.1.5

2)某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力,发现均缺少约0.5kg,但该采购员对卖巧克力的商店意见最大,在这个例子中,产生此心理作用的主要因素是B

A.绝对误差

B.示值相对误差

C.满度相对误差

D.精度等级

3)在选购线性仪表时,必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为欲测量的C左右为宜。

A.3倍

B.10倍

C.1.5倍

D.0.75倍

4)用万用表交流电压档(频率上限仅为5kHz)测量频率高达500kHz、10V左右的高频电压,发现示值还不到2V,该误差属于D用该表直流电压档测量5号干电池电压,发现每次示值均为1.8V,该误差属于A

A.系统误差

B.粗大误差

C.随机误差

D.动态误差

5)重要场合使用的元器件或仪表,购入后需进行高、低温循环老化

试验,其目的是为了D

A.提高精度

B.加速其衰老

C.测试其各项性能指标

D.提高可靠性

2.各举出两个非电量电测的例子来说明

1)静态测量;2)动态测量;

3)直接测量;4)间接测量;

5)接触式测量;6)非接触式测量;

7)在线测量;8)离线测量。

3.有一温度计,它的测量范围为0~200℃,精度为0.5级,试求:

检测技术第8章部分练习答案

检测技术第8章部分练习答案

第八章霍尔传感器思考题与习题答案1.单项选择题

1)属于四端元件的___C___。

A. 应变片

B. 压电晶片

C. 霍尔元件

D. 热敏电阻

2)公式E H=K H IB cosθ中的角θ是指___C___。

A. 磁力线与霍尔薄片平面之间的夹角

B. 磁力线与霍尔元件内部电流方向的夹角

C. 磁力线与霍尔薄片的垂线之间的夹角

3) 磁场垂直于霍尔薄片,磁感应强度为B,但磁场方向与图9-1相反(θ=180 )时,霍尔电势___A___,因此霍尔元件可用于测量交变磁场。

A. 绝对值相同,符号相反

B. 绝对值相同,符号相同

C. 绝对值相反,符号相同

D. 绝对值相反,符号相反

4)霍尔元件采用恒流源激励是为了___B___。

A. 提高灵敏度

B. 克服温漂

C. 减小不等位电势

5)减小霍尔元件的输出不等位电势的办法是___C___。

A. 减小激励电流

B. 减小磁感应强度

C. 使用电桥型式的调零电位器

6)多将开关型霍尔IC制作成具有史密特特性是为了___C*___,其回差(迟滞)越大,它的___C*___能力就越强。(注:* 表示填写的内容相同)

A .增加灵敏度 B. 减小温漂 C. 抗机械振动干扰

7)OC门的基极输入为低电平、其集电极不接上拉电阻时,集电极的输出为___C___。

A. 高电平

B. 低电平

C. 高阻态

D.对地饱和导通

8)为保证测量精度,图9-3中的线性霍尔IC的磁感应强度不宜超过___B___为宜。

A. 0T

B. +0.10T

C. +0.15T

D. +100Gs

9)欲将运放输出的双端输出信号(对地存在较高的共模电压)变成单端输出信号,应选用___C___运放电路。

自动检测技术及应用(其它类型传感器)讲解

自动检测技术及应用(其它类型传感器)讲解

传动机构 齿距
滚珠丝杠螺母 副、齿轮-齿条副 等传动机构能够 将旋转运动转换 成直线运动。但 应设法消除传导 过程产生的间隙 误差。
齿轮
齿条
x
θ
滚珠丝杠螺母副 螺母
滚珠丝杠螺母 副能够将减小传 动磨檫力,延长 使用寿命,减小 x 间隙误差。
丝杠
θ
传动分析
设:螺距t=4mm,丝杠在4s时间里转动了10圈, 求:①丝杠的平均转速n(r/min)及螺母移动了多少 毫米?螺母的平均速度v又为多少?② 若测得丝 杆旋转角度为7290˚,求螺母的直线位移。
增量式测量得到的脉冲波形
二、增量式和 绝对式测量
• 绝对式测量的特点是: • 每一被测点都有一个对应的编码,常以
二进制数据形式来表示。绝对式测量即使 断电之后再重新上电,也能读出当前位置 的数据。典型的绝对式位置传感器有绝对 式角编码器。
第二节 数字式角编码器 (码盘式传感器)
信号航空插头
• 码盘又称角编码器,是一种旋转式位置传 感器,通常装在被测轴一起转动。它能将 被测轴的角位移转换成增量脉冲或二进制 编码。
• 数字式位置传感器广泛应用于数控机床中,进行 位置伺服控制,还可用于测量工具,使传统的游 标卡尺、千分尺、高度尺等实现了数显化,读数 过程既方便、又准确。
• 数字式位置测量的直线位移分辨率可达0.1μm, 角位移分辨率可达0.1″,并正朝着大量程、自动补 偿、测量数据处理高速化方向发展。

《自动检测技术及应用》(复习提纲)

《自动检测技术及应用》(复习提纲)

广东省粤东高级技工学校2010-2011学年度第一学期

非全日制学历班《自动检测技术及应用》期中/期末复习提纲第一章自动检测技术基础

本章内容包括一个项目和一个拓展实训,通过项目和据展实训掌握自动检测技术基本知识。以数控车床自动检测系统项目为例,认识数控车床自动检测系统,了解自动检测系统组成。

拓展实训是对本章基本知识的补充应用,以传感器数据处理为拓展实训,学会传感器实验数据的处理,加深传感器特性参数的理解。

1、自动检测系统的组成P3~P4

模拟题:

试用框图的方式画出一个完整的自动检测系统。

2、掌握测量的定义及测量方法的分类P4

模拟题:根据测量的手段分类,测量可分为组合测量和比较测量。

3、掌握误差分类及对误差的分析P5~P6

模拟题:

根据误差产生的原因,误差分为系统、偶然` 、人为。

某采购员分别在三家商店购买100kg大米、10kg梨、1kg糖果,发现均少约0.5kg,但该采购员对卖糖果的商店意见最大,在这个例子中,产生此心理作用的主要因素是()。

A.绝对误差

B.示值相对误差

C.满度相对误差

D.精度等级

测量的目的是得到被测量的真值。()

根据误差产生的原因,误差可分为绝对误差和相对误差。()

4、理解传感器的定义、组成以及基本特性

模拟题:

传感器的作用是.把能感受规定的被测量并按照一定的规律.转换成.可用输出信号的器件或装置,实现自动控制的基础。

通常希望传感器的迟滞误差越()越好。

A.大

B.小

C.无所谓

()是指传感器中能直接感受被测量的部分。

A.传感元件

B.敏感元件

C.测量转换电路

()是指传感器在稳态工作情况下,传感器输出增量△y与被测量增量△x的比

自动检测技术及应用(复习要点及答案)(1)

自动检测技术及应用(复习要点及答案)(1)

《自动检测与转换技术》 本书学习特点:

(1) 理清理论和应用之间的关系(题型:选择20个,填充15个,判断5个,简答30分,计算5题30分)熟悉以前的考卷,难度和风格基本和以前考卷相似。着重理论基础,应用也离不开基础,精力要放在基本知识点,应用实例不要花太多时间。

(2) 重要的知识点要背,否则将无法做简答题,重要的知识点会在考卷中反复出现,可能是简答,也可能是选择。

(3) 力争把计算题拿满分(30分)题型和以前不会有太大变化,所用公式基本相同,但所求量和已知量会有所不同。

第一章 检测技术的基本概念 ——1个计算题、1个简答题以及基本概念

知识点1、测量的方法 P5 ①按手段分:直接测量、间接测量; ②按是否随时间变化分:静态测量(缓慢变化) 、动态测量(快速变化);

③按显示方式分 模拟测量、数字测量 (07.04填)

偏位式测量——如:弹簧秤

P6 测量的具体手段 零位式测量——如:天平、用平衡式电桥来测量电阻值均属零位式测量 微差式测量——如:核辐射钢板测厚仪

知识点2、测量误差 P8 (计算题一定有)

(1) 绝对误差 △=A x -A 0 A x 为测量值 A 0为真值

(2) 相对误差 a 、实际相对误差 γA =△/A 0×100%

b 、示值相对误差 γx =△/A x ×100%

c 、满度相对误差 γm =△/A m ×100% A m 为量程 A m =A max -A min

用于判断仪表准确度等级

精确度 s =│△m /A m │×100

P8 * 我国模拟仪表有7种等级:0.1、0.2、0.5、1.0、1.5、2.5、5.0级,其他等级是没有的 P9 例1-1 例1-2 看懂

自动检测技术及应用

自动检测技术及应用

∆=±
δ0
n
计量光栅的组成 计量光栅作为一个完整的测量装置包括光栅读数头、光 栅数显表两大部分。 光栅读数头利用光栅原理把输入量(位移量)转换成响 应的电信号 光栅数显表是实现细分、辨向和显示功能的电子系统。
1. 光电转换 光电转换装置(光栅读数头)主要由主光栅、指示光栅、 光路系统和光电元件等组成。主光栅的有效长度即为测量范围。 指示光栅比主光栅短得多,但两者一般刻有同样的栅距,使用 时两光栅互相重叠,两者之间有微小的空隙。 主光栅一般固 定在被测物体上,且随被测物体一起移动,其长度取决于测量 范围,指示光栅相对于光电元件固定。
向右移动时,莫尔条纹将沿着光栅2的栅线向上移动 向上移动;反 向右移动 向上移动 之,当光栅1向左移动 向左移动时,莫尔条纹沿着光栅2的栅线向下 向左移动 向下 移动。 因此根据莫尔条纹移动方向就可以对光栅1的运动 移动 进行辨向。 (3) 误差的平均效应 莫尔条纹由光栅的大量刻线形成, 对线纹的刻划误差有平均抵消作用,能在很大程度上消除 对线纹的刻划误差有平均抵消作用 短周期误差的影响。
编码器在数控 加工中心的刀库选刀 控制中的应用 控制中的应用 角编码器与 旋转刀库连接 刀具 旋转刀库 角编码器的输出为 当前刀具号 被加工工件
计量光栅
光栅的结构及工作原理 1. 光栅结构 在镀膜玻璃上均匀刻制许多有明暗相间、等间距分布的细 小条纹(又称为刻线),这就是光栅。图中a为栅线的宽度(不 透光),b为栅线间宽(透光), a+b=W称为光栅的栅距(也称 光栅常数)。通常a=b=W/2,也可刻成a∶b=1.1∶0.9。目前常 用的光栅每毫米刻成25、50、 100、125、250条线条。

自动检测技术及应用课后选择题答案梁森版

自动检测技术及应用课后选择题答案梁森版

自动检测选择题答案1-11章

第一章答案23页

1-1单项选择题

1〕电工实验中,采用平衡电桥测量电阻的阻值,是属于__B__测量,而用水银温度计测量水温的微小变化,是属于__A__测量。

A. 偏位式

B. 零位式

C.微差式

A__。

A.系统误差

B.粗大误差

C.随机误差

D.动态误差

5〕重要场合使用的元器件或仪表,购入后需进展高、低温循环老化试验,其目的是为了__D__。

A.进步精度

B.加速其衰老

C.测试其各项性能指标

D.提早发现故障,进步可靠性

第二章答案54页

2-1 单项选择题

1〕电子秤中所使用的应变片应选择__B__应变片;为进步集成度,测量气体压力应选择___D___;一次性、几百个应力试验测点应选择___A___应变片。

A. 金属丝式

B. 金属箔式

C. 电阻应变仪

D. 固态压阻式传感器

2〕应变测量中,希望灵敏度高、线性好、有温度自补偿功能,应选择__C__测量转换电路。

A. 单臂半桥

B. 双臂半桥

C. 四臂全桥

D. 独臂

3〕在图2-17a中,热敏电阻测量转换电路调试过程的步骤是__A__。假设发现毫伏表的满度值偏大,应将__F__。

A. 先调节RP1,然后调节RP2

B. 同时调节RP1、RP2

C. 先调节RP 2,然后调节RP1

D. RP2往上调

E. RP2往下调

F. RP2往左调

G. RP2往右调。4〕图2-17中的Rt〔热敏电阻〕应选择___A___热敏电阻,图2-18中的Rt应选择__B__热敏电阻。

A. NTC指数型

B. NTC突变型 C PTC突变型

5〕MQN气敏电阻可测量__A__的浓度,TiO2气敏电阻可测量__D__的浓度。

自动检测技术及应用 第2版第8章

自动检测技术及应用 第2版第8章
T法测速的分辨力为:
60 f 60 f n2 P Q Pm P(m 1) 60 f nP
3)M/T法测速 M/T法是指同时测量检测时 间和在此检测时间内脉冲发生器发送的脉冲数 来确定被测转速。它是利用规定时间间隔T1以 后的第一个测速脉冲去终止时钟脉冲计数器, 并由此计数器的读数m来确定检测时间T。显然 检测时间为T=T1+ΔT。
为使莫尔条纹反差强,指示光栅应位于主 光栅的费涅尔焦面上。对于一般的黑白光 栅,光栅间隙δ可按下式计算 W——光栅的栅距;λ ——光源的波长, 用白光照明是按光电接收元件的峰值波长 计算。即相当于指示光栅位于主光栅的第 一费涅尔焦面附近。
W 8
2
闪烁光栅常取的光栅间隙按下式计算
(2或3)
360 / 2
0
n
分辨率= 1/2n
显然,位数越大,所能分辨的角度越小,测量精度就 越高。所以,若要提高分辨率,就必须增加码道数, 即二进制位数。例如,某12码道的绝对式角编码器, 其每转位臵数为212=4096,分辨角度为 =3600/212=5.28’;若为13码道,则每转位臵数为 213=9192,分辨角度为=3600/213=2.64’。 c为一个4位格雷码盘,与图8.5b所示的BCD码盘 相比,不同之处在于,码盘旋转时,任何两个相邻数 码间只有一位是变化的,所以每次只切换一位数,把 误差控制在最小单位内。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

开关型霍尔集成电路 的外形及内部电路
Vcc
霍尔 元件
来自百度文库
施密特 触发电路
OC门
.
双端输入、 单端输出运放
开关型霍尔集成电路 (OC门输出)的接线
请按以下电路,将下一页中的有关元件连接起来.
开关型霍尔集成电路 与继电器的接线
?
开关型霍尔集成电路的史密特输出特性
回差越 大,抗振动 干扰能力就 越强。 当磁铁从远到近地接近霍尔IC,到多少 特斯拉时输出翻转?当磁铁从近到远地远离 霍尔IC,到多少特斯拉时输出再次翻转?回 差为多少特斯拉?相当于多少高斯(Gs)?
叉形钳形表 漏磁稍大, 但使用方便
用钳形表测量 电动机的相电流
霍尔式电流 谐波分析仪
被测电流的 谐波频谱 铁心的 杠杆压舌
铁心的 开合缝隙
霍尔电流传感器的技术指标
某型号霍尔电流传感器技术指标
额定输入电流:300A 额定输出电:4±1% V 电源电压: ±15±5% V 失调电压: 25 mV 失调电压漂移:≤±1mV/℃ 线性度: ≤1%FS 响应时间:≤7μS 绝缘电压:50HZ,1min,2.5 KV 工作温度:-10~+70 ℃
用霍尔IC只能用于铁 磁材料的检测,并且还需要 建立一个较强的闭合磁场。
霍尔式接近开关用于 f 转速测量演示 n= 60
4
(r/min)
T
软铁分流翼片
开关型霍尔IC
将被测电流的 导线穿过霍尔电流 传感器的检测孔。 当有电流通过导线 时,在导线周围将 产生磁场,磁力线 集中在铁心内,并 在铁心的缺口处穿 过霍尔元件,从而 产生与电流成正比 的霍尔电压。
第八章
霍尔传感器
本章主要学习霍尔传感器 的工作原理、霍尔集成电路的 特性及其在检测技术中的应 用,还涉及交直流电流传感器 以及安全栅。
霍尔元件是 一种四端元件
第一节
霍尔元件的结构及工作原理
半导体薄片置于磁感应强度为B 的磁场中, 磁场方向垂直于薄片,当有电流I 流过薄片时,在 垂直于电流和磁场的方向上将产生电动势EH,这 种现象称为霍尔效应。 d a c b
匝数比:1:2000
闭环霍尔电流传感器的原理电路
霍尔电流传感器的技术指标与计算
“匝数比” :
N P IS NS I P
NP被定义为“一次测线圈”的匝数, 一般取NP=1; NS为厂家所设定的“二次侧线圈的匝数”
霍尔电流传感器的计算
设某型号霍尔电流传感器的额定匝数比 NP/NS=1/2000,标准额定电流值IPN=300A,二 次侧的负载电阻RS=30Ω。通电后,用电流表 测得二次侧电流IS=0.1A,求输出到弱电回路的 电压US和被测电流IP。
若磁感应强度B不垂直于霍尔元件,而是与其法线 成某一角度 时,实际上作用于霍尔元件上的有效磁 感应强度是其法线方向(与薄片垂直的方向)的分 量,即Bcos,这时的霍尔电势与法线的夹角的余弦成 正比:
EH=KHIBcos
磁场不垂直于霍尔元件时的霍尔电动势演示
d
a c
b
结论:霍尔电势与输入电流I、磁感应强度B成正比。 当B的方向改变时,霍尔电势的方向也随之改变。 如果所施加的磁场为交变磁场,霍尔电势为同频率 的交变电势。
解:1)US=RS×IS=4.5V 2)根据匝数比公式被测电流IP为:
NS IP I S 2000 0.1 A 200 A NP
本安型仪表
本安型仪表无论在正常状态下和故障状态下,仪 表电路以及系统产生的过流和所达到的温度都不会引 燃爆炸性混合物。 本安型仪表的防爆功能主要由以下措施来实现: ①采用新型集成电路等组成仪表电路,在较低的工作 电压和较小的工作电流下工作;②用“齐纳安全栅”把 危险场所和安全场所的电路分隔开来,限制由安全场 所传递到危险场所去的能量;③仪表的连接导线不得 形成过大的分布电感和分布电容,以减少电路的储 能。
第三节 霍尔传感器的应用
霍尔电势是关于I、B、 三个变量的函 数,即 EH=KHIBcos 。 利用这个关系可以使其中两个量不 变,将第三个量作为变量,或者固定其中一 个量,其余两个量都作为变量。这使得霍尔 传感器有许多用途。 霍尔传感器主要用于测量能够转换为 磁场变化的其他物理量。
霍尔特斯拉计(高斯计)
齐纳安全栅(简称安全栅)
2015/12/6 Sunday
小型安全栅
52
安全栅电路
安全栅的安装和使用
1. “一次仪表”安装在危险区(称为“本安 侧”),电缆接到安全栅右端接线端子3、4; 2. “二次仪表”安装在安全区(称为“非本安 侧”),电缆接到安全栅的左端接线端子1、2。 3. 安全栅被设置在安全区一侧,在正常情 况下不影响测量系统的功能。 4.安全栅必须可靠接地。
电动自行车的无刷电动机及控制电路
利用 PWM 调速
去速度 控制器
光驱用的无刷电动机内部结构
霍尔式接近开关
当磁铁的有效磁极接 近、并达到动作距离时, 霍尔式接近开关动作。霍 尔接近开关一般还配一块 钕铁硼磁铁。
霍尔式接近开关
当磁铁随运 动部件移动到距 霍尔接近开关几 毫米时,霍尔IC 的输出由高电平 变为低电平,使 继电器吸合或释 放,控制运动部 件停止移动(否 则将撞坏霍尔 IC),起限位的 作用。
出去活动一下
磁感应强度B为零时的情况
磁感应强度B 较大时的情况
作用在半导体薄片上的磁场强度B越强,霍尔电势 也就越高。霍尔电势EH可用下式表示: EH=KH IB
霍尔效应演示
a
d
c
b
当磁场垂直于薄片时,电子受到洛仑兹力的 作用,向内侧(d侧)偏移,在半导体薄片c、d方 向的端面之间建立起霍尔电势。
磁场不垂直于霍尔元件时的霍尔电动势
安全栅的组成和保护原理
(1)电流限制回路 它能在本安侧对地短路或元 器件损坏等故障情况下,把输出电流限制在安全数值 之内。 (2)电压限制回路 它由齐纳二极管组成。当非 本安侧电压超过齐纳二极管额定工作电压或串入干扰 高电压时,齐纳二极管被击穿而导通,使快速熔断器 熔断,起限制电压作用。 (3)快速熔断器 可更换的快速熔断器用来保护 齐纳管不被烧毁,因此要求快速熔断器的熔断时间快 于齐纳二极管的过热时间。
霍尔元件
霍尔高斯计(特斯拉计)的使用
霍尔元件
磁铁
霍尔传感器用于测量磁场强度
测量铁心 气隙的B值
霍尔元件
霍尔转速表
在被测转速的转轴上安装一个齿盘,也可选取机 械系统中的一个齿轮,将线性型霍尔器件及磁路系统 靠近齿盘。齿盘的转动使磁路的磁阻随气隙的改变而 周期性地变化,霍尔器件输出的微小脉冲信号经隔 f 直、放大、整形后可以确定被测物的转速。
霍尔转速表的其他安装方法
霍尔元件
磁铁
只要黑色金属旋转体的表面存在缺口或突 起,就可产生磁场强度的脉动,从而引起霍尔电 势的变化,产生转速信号。
霍尔式无触点汽车电子点火装置 汽车点火线圈
高压输出 接头 12V低压电源 输入接头
采用霍尔式无 触点电子点火装置能 较好地克服汽车合金 触点点火时间不准 确、触点易烧坏、高 速时动力不足等缺 点。
无刷电动机在电动自行车上的应用
电动自行车
无刷电动机
可充电 电池组
无刷电动机在电动 自行车上的应用
无刷直流电动机 的外转子采用高性能 钕铁硼稀土永磁材 料;三个霍尔位置传 感器产生六个状态编 码信号,控制逆变桥 各功率管通断,使三 相内定子线圈与外转 子之间产生连续转 矩。具有效率高、无 火花、可靠性强等特 点。
汽车电子点火装置使用的点火控制器、 霍尔传感器及点火总成
磁铁 点火总成
霍尔式无刷电动机
霍尔式无刷电动机取消 了换向器和电刷,而采用霍尔 元件来检测转子和定子之间的 相对位置,其输出信号控制电 普通直流电动机使 枢电流的换向,维持电动机的 用的电刷和换向器 正常运转。 由于无刷电动机不产生 电火花及电刷磨损等问题,所 以它在录像机、CD唱机、光 驱等家用电器中得到越来越广 泛的应用。
霍尔式无触点汽车电子点火装置工作原理
桑塔纳汽车霍尔式分电器示意图
a)带缺口的触发器叶片 电路之间的安装关系 b)触发器叶片与永久磁铁及霍尔集成 c)叶片位置与点火正时的关系
1-触发器叶片 2-槽口 3-分电器转轴 4-永久磁铁 5-霍尔集成电路(PNP型霍尔IC)
霍尔式无触点汽车电子点火装置(续)
霍尔电流传感器
所实现的多媒体界面:
霍尔电流传感器演示
铁心
线性霍尔IC
EH=KI I
其他霍尔 电流传感器
其他霍尔电流 传感器(续)
霍尔钳形电流表(交直流两用)
豁口
压舌
霍尔钳形电流表演示
被测电流的 70.9A 导线未放入 铁心时示值 为零
直流200A量程
霍尔钳形 霍尔钳形 电流表演示 电流表演示
以下哪一个激励电流的数值较为妥当? 8μA 0.8mA 8mA 80mA
第二节 霍尔集成电路
霍尔集成电路可分为线性型和开关型两大类。 线性型集成电路是将霍尔元件和恒流源、线性差 动放大器等做在一个芯片上,输出电压为伏级,比直 接使用霍尔元件方便得多。较典型的线性型霍尔器件 如UGN3501等。
线性型三端 霍尔集成电路
线性型霍尔特性
右图示出了具有双 端差动输出特性的线性 霍尔器件的输出特性曲 线。当磁场为零时,它 的输出电压等于零;当 感受的磁场为正向(磁 钢的S极对准霍尔器件 的正面)时, 输出为 正;磁场反向时,输出 为负。
请画出线性范围
开关型霍尔集成电路
开关型霍尔集成电路是将霍尔元件、稳 压电路、放大器、施密特触发器、OC门(集 电极开路输出门)等电路做在同一个芯片 上。当外加磁场强度超过规定的工作点时, OC门由高阻态变为导通状态,输出变为低电 平;当外加磁场强度低于释放点时,OC门重 新变为高阻态,输出高电平。较典型的开关 型霍尔器件如UGN3020等。
n 60
22
线性霍尔
S
N
磁铁
霍尔转速表原理
当齿对准霍尔元件时,磁力线集中穿过霍尔 元件,可产生较大的霍尔电动势,放大、整形后 输出高电平;反之,当齿轮的空挡对准霍尔元件 时,输出为低电平。
霍尔转速传感器在汽车防抱死装置 (ABS)中的应用
带有微 型磁铁 的霍尔 传感器
钢质
霍尔
若汽车在刹车时车轮被抱死,将产生危险。 用霍尔转速传感器来检测和保持车轮的转动,有 助于控制刹车力的大小和防止侧偏。
汽车电子点火电路及波形
a)电路 b)霍尔IC及点火线圈高压侧输出波形
1—点火开关 2—达林顿晶体管功率开关 3—点火线圈低压侧 4—点火线圈铁心 5—点火线圈高压侧 6—分火头 7—火花塞
霍尔式无触点汽车电子点火装置(续)
当叶片遮挡在霍尔IC面前时,PNP型霍尔 IC的输出为低电平,晶体管功率开关处于导通 状态,点火线圈低压侧有较大电流通过,并以 磁场能量的形式储存在点火线圈的铁心中。 当叶片槽口转到霍尔IC面前时,霍尔IC输 出跳变为高电平,经反相变为低电平,达林顿 管截止,切断点火线圈的低压侧电流。由于没 有续流元件,所以存储在点火线圈铁心中的磁 场能量在高压侧感应出30~50kV的高电压。
70.9A
钳形表的环形铁 心可以张开, 导线由此穿过
霍尔钳形电流表的使用
被测电流的导线从此处穿入钳 形表的环形铁心 手指按下此处,将钳形表的 铁心张开 将被测电流导线逐根夹 到钳形表的环形铁心中
将空调电源的“三芯护套线” 夹到钳形表的环形铁心中,钳形 表的示值为多少?为什么?
霍尔钳形电流表的使用(续)
霍尔元件的主要外特性参数
最大磁感应强度BM
线性区
上图所示霍尔元件的线性范围是负的多少高斯 至正的多少高斯?(1T=104Gs)
霍尔元件的主要外特性参数(续)
最大激励电流IM : 由于霍尔电势随激励电流增大而增大,故 在应用中总希望选用较大的激励电流。但激励 电流增大,霍尔元件的功耗增大,元件的温度 升高,从而引起霍尔电势的温漂增大,因此每 种型号的元件均规定了相应的最大激励电流, 它的数值从几毫安至十几毫安。
