加速度传感器(G3)
加速度传感器原理结构使用说明校准和参数解释
加速度传感器原理结构使用说明校准和参数解释一、加速度传感器原理：加速度传感器是一种能够测量物体在三个空间维度上的加速度变化的传感器。
其工作原理基于牛顿第二定律，即F=ma，其中F为作用力，m为物体的质量，a为物体的加速度。
传感器通过测量物体上的惯性力来间接测量物体的加速度。
一般情况下，加速度传感器是基于微机械系统（MEMS）技术制造的。
二、加速度传感器结构：加速度传感器的主要结构包括质量块（或称为振动子系统）、阻尼器、感受层以及电子转换装置。
质量块通常是一个微小的振动系统，可以沿多个轴向振动。
当物体受到外力或加速度影响时，质量块的相对位置发生改变，从而产生相应的电信号输出。
三、加速度传感器使用说明：1.安装：加速度传感器通常需要固定在被测物体上，可以使用螺栓、胶水、焊接等方式进行安装。
需要注意的是，传感器的位置和方向应该与被测物体的运动方向保持一致。
2.供电：传感器通常需要外部直流电源供电，供电电压和电流应符合传感器的要求。
3.输出信号：加速度传感器的输出信号通常为模拟信号（如电压或电流），也有一些传感器输出数字信号。
用户在使用传感器时需要根据实际需求来选择合适的信号处理方式。
4.数据处理：传感器的输出信号可以连接到数据采集设备或控制系统中进行进一步处理和分析。
用户可以根据需求选择合适的数据处理方法和算法。
5.维护：加速度传感器通常需要定期检查和维护，包括清洁传感器表面、检查传感器连接是否松动等。
四、加速度传感器校准：为了确保加速度传感器测量结果的准确性和可靠性，通常需要进行校准。
校准可以分为两个步骤：静态校准和动态校准。
1.静态校准：静态校准主要是通过将传感器放置在水平面上并保持静止状态来进行。
根据重力加速度的方向可以计算出传感器在其坐标轴上的零偏差或者非线性误差。
2.动态校准：动态校准主要是通过将传感器连接到知道真实加速度的振动台或运动载体上进行。
通过与已知加速度值进行比较，可以计算出传感器的灵敏度和线性误差。
g-sensor工作原理
g-sensor工作原理
G-sensor（重力感应器）是一种能够测量物体受到的加速度的传
感器，它可用于智能手机、汽车、安全设备等领域。
其工作原理是基
于牛顿第二定律，即力等于质量乘以加速度，通过测量物体的加速度
来判断物体受到的力的大小。
G-sensor采用微机电系统（MEMS）技术，将一个微小的质量块放
置在一个感应薄膜上，当物体发生加速度时，质量块就会在薄膜上运动，并且由于惯性力的作用，薄膜受到的力也会随之发生变化。
这时，电容式传感器会检测感应薄膜的变化，根据变化的程度来计算出物体
受到的加速度。
G-sensor的灵敏度很高，能够感知非常微小的加速度变化。
当手
机进行晃动、旋转、倾斜等操作时，G-sensor就能够感知到加速度的
变化，进而控制手机屏幕的自动旋转、游戏的重力感应等功能。
在汽
车领域，G-sensor可以用于判断车辆是否发生了侧翻、碰撞等情况，
从而触发安全气囊的开启。
总之，G-sensor利用微机电系统技术实现了对物体加速度的测量，其应用领域非常广泛，让我们的生活更加方便、安全。
简述加速度传感器的组成及原理
简述加速度传感器的组成及原理加速度传感器（Accelerometer）是一种测量物体加速度的传感器装置，主要用于测量物体的加速度和倾斜角度。
它可以广泛应用于汽车、手机、航空航天等领域。
下面将从组成和工作原理两个方面进行详细阐述。
一、组成加速度传感器通常由质量块、弹簧、电容、传感器芯片和电子线路等几个重要组成部分构成。
1.质量块：质量块是加速度传感器的核心组件，其质量决定了传感器的灵敏度。
在质量块上附加有传感器芯片和弹簧。
2.弹簧：弹簧与质量块相连，起到支撑和恢复质量块位置的作用。
弹簧的刚度和形状会影响传感器的精度和频率响应。
3.电容：电容存在于传感器芯片上，负责测量加速度变化。
当加速度发生变化时，质量块和芯片之间的间隙产生微小的位移，导致电容值的变化。
4.传感器芯片：传感器芯片是加速度传感器的核心部件，负责将物理量转换为电信号。
传感器芯片一般采用压电材料制成，当加速度变化时，会产生相应的电荷。
5.电子线路：电子线路负责接收传感器芯片输出的电信号，经过放大、滤波和模数转换等处理，最终输出可用的加速度信号，实现与外部设备的连接。
二、原理加速度传感器基本原理是利用牛顿第二定律：当一个物体受到外力作用时，将产生加速度。
加速度传感器利用质量块的加速度与传感器芯片产生的电信号之间的关系，来测量物体的加速度。
1.惯性式原理：惯性式加速度传感器常用的实现方式是通过质量块在弹簧环境中的运动来测量加速度。
当物体发生加速度变化时，质量块会受到惯性力的作用而产生相应的振动。
2.压电式原理：压电加速度传感器采用的是压电晶体材料的特性。
当物体产生加速度时，质量块的运动会压缩或拉伸压电晶体，使其产生电荷变化。
通过测量这种电荷变化，可以反推出物体的加速度。
3.血压式原理：血压式加速度传感器采用压电效应和电容效应相结合的方式来测量加速度。
当物体产生加速度时，质量块的运动会改变电容间隙，进而改变电容值。
通过测量电容的变化，可以计算出物体的加速度。
三轴加速度传感器工作原理
三轴加速度传感器工作原理
1.介绍三轴加速度传感器
三轴加速度传感器是一种测量物体三个方向上加速度的传感器。
其工作原理基于牛顿第二定律，即物体的加速度与物体所受合力成正比，与物体质量成反比。
三轴加速度传感器可用于许多应用中，如智能手机、嵌入式系统和运动跟踪器。
2.传感器的构成
三轴加速度传感器通常由微电机系统（MEMS）制造。
传感器由一个质量极小的振动器和一对电容器组成，一般安装于一个小型IC芯片上。
当传感器受到加速度时，悬挂在振动器上的质点会偏离平衡位置。
偏离的质量会导致电容器之间的电容值发生变化，因此通过测量电容值的变化，就可以计算出物体受到的加速度。
3.工作原理
三轴加速度传感器具有三个方向的感应器，即X、Y、Z轴。
当物体受到加速度时，每个感应器所测量的电容变化量与物体的加速度成正比。
例如，当一个运动员跑步时，他会向前加速，导致X轴感应器的电容值增加。
同样，当一个物体在平面上偏离位置，Y和Z轴感应器的电容值将发生变化。
4.应用场景
三轴加速度传感器广泛应用于各种应用场景中。
在智能手机中，它们可用于自动旋转屏幕和检测手机的手持位置。
此外，在运动跟踪器中，这些传感器可以检测人们在运动时的活动量和步数。
在车辆上，它们可以用于检测车辆受到的横向和纵向加速度，以及车辆的倾斜角度。
5.结论
三轴加速度传感器是一种测量加速度的重要工具，它们可广泛应用于各种领域。
通过更好地理解其工作原理和应用，我们可以更好地利用这些传感器的优势，使人们的日常生活和工作更加舒适和高效。
三轴传感器原理
三轴传感器原理
三轴传感器利用精密的加速度计技术，能够测量物体在三个不同方向上的加速度。
它由三个互相垂直的加速度计组成，分别测量物体在x，y和z方向上的加速度。
加速度计是一种基于微机电系统（MEMS）技术的装置，它由微小的硅片和振动质量组成。
当物体在某个方向上加速时，振动质量会受到力的作用而移动，导致电荷的变化。
这个电荷变化被转化为电压信号，通过放大和电路处理后，变成数字信号。
三轴传感器将三个加速度计的输出信号进行整合，从而得到物体在不同方向上的加速度数据。
通过测量这些加速度数据，我们可以获取物体的运动状态和姿态。
例如，在移动设备中，三轴传感器可以用来检测设备的倾斜、旋转和震动，从而实现自动旋转屏幕、晃动控制等功能。
此外，三轴传感器还可与其他传感器如陀螺仪和磁力计结合使用，进一步提高姿态测量的准确性。
陀螺仪可测量物体的角速度，磁力计可测量地球的磁场方向，这些信息可以与加速度计的数据结合，提供更精确的姿态测量结果。
总之，三轴传感器利用加速度计技术，能够测量物体在不同方向上的加速度，从而实现姿态测量和运动跟踪等功能。
它在移动设备、虚拟现实、智能穿戴设备等领域具有广泛的应用前景。

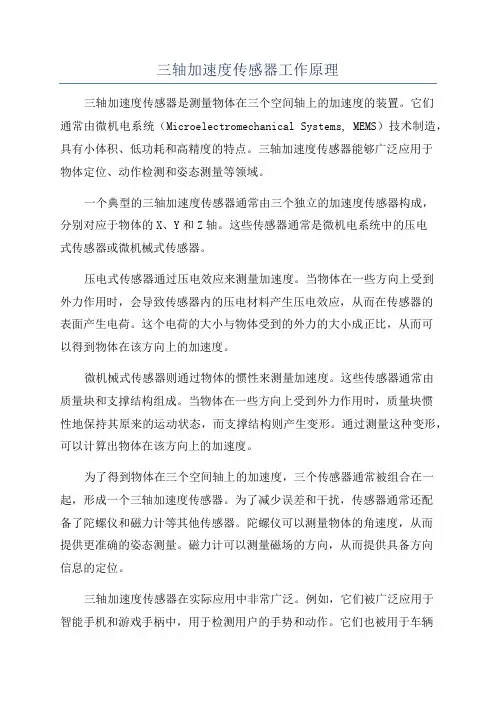

三轴加速度传感器工作原理
三轴加速度传感器工作原理三轴加速度传感器是测量物体在三个空间轴上的加速度的装置。
它们通常由微机电系统（Microelectromechanical Systems, MEMS）技术制造，具有小体积、低功耗和高精度的特点。
三轴加速度传感器能够广泛应用于物体定位、动作检测和姿态测量等领域。
一个典型的三轴加速度传感器通常由三个独立的加速度传感器构成，分别对应于物体的X、Y和Z轴。
这些传感器通常是微机电系统中的压电式传感器或微机械式传感器。
压电式传感器通过压电效应来测量加速度。
当物体在一些方向上受到外力作用时，会导致传感器内的压电材料产生压电效应，从而在传感器的表面产生电荷。
这个电荷的大小与物体受到的外力的大小成正比，从而可以得到物体在该方向上的加速度。
微机械式传感器则通过物体的惯性来测量加速度。
这些传感器通常由质量块和支撑结构组成。
当物体在一些方向上受到外力作用时，质量块惯性地保持其原来的运动状态，而支撑结构则产生变形。
通过测量这种变形，可以计算出物体在该方向上的加速度。
为了得到物体在三个空间轴上的加速度，三个传感器通常被组合在一起，形成一个三轴加速度传感器。
为了减少误差和干扰，传感器通常还配备了陀螺仪和磁力计等其他传感器。
陀螺仪可以测量物体的角速度，从而提供更准确的姿态测量。
磁力计可以测量磁场的方向，从而提供具备方向信息的定位。
三轴加速度传感器在实际应用中非常广泛。
例如，它们被广泛应用于智能手机和游戏手柄中，用于检测用户的手势和动作。
它们也被用于车辆的动态稳定控制和无人机的姿态控制等领域。
此外，三轴加速度传感器还可以与其他传感器结合使用，实现更多功能，如距离测量和姿态捕捉等。
三轴加速度传感器
三轴加速度传感器1. 引言三轴加速度传感器是一种常见的传感器技术，用于测量物体的加速度和倾斜度。
它在许多领域中得到广泛应用，包括运动检测、姿态测量、智能手机和游戏控制器等设备。
本文将介绍三轴加速度传感器的工作原理、应用领域和未来发展趋势。
2. 工作原理三轴加速度传感器基于微机电系统（MEMS）技术。
它通常由微机械结构、压电材料和电路组成。
当物体受到加速度时，微机械结构会产生微小的位移，并将其转化为电压信号。
这个信号经过放大和滤波后被传感器读取和解析。
三轴加速度传感器通常包含X、Y、Z三个轴向，分别对应物体运动的水平、垂直和纵深方向。
通过测量三轴的加速度值，传感器可以确定物体的运动状态。
3. 应用领域3.1 运动检测三轴加速度传感器广泛应用于运动检测领域。
它可以测量用户的步数、距离、速度和活动强度，用于运动追踪和健身监测。
许多智能手环、智能手表和健身器材上都配备了三轴加速度传感器。
3.2 姿态测量三轴加速度传感器可以测量物体的倾斜度和方向，用于姿态测量和姿势跟踪。
它在虚拟现实、增强现实和航空航天等领域中得到广泛应用。
例如，游戏控制器可以通过传感器测量玩家的倾斜动作，并将其映射到游戏中的角色操作。
3.3 智能手机和平板电脑三轴加速度传感器是智能手机和平板电脑中的重要组成部分。
它可以实现自动屏幕旋转、姿势识别和步态分析等功能。
此外，多个传感器的组合使用，如加速度传感器和陀螺仪的联合使用，可以提供更精确的运动感知和定位能力。
4. 未来发展随着人工智能、物联网和移动技术的快速发展，三轴加速度传感器将在未来得到更广泛的应用。
以下是一些未来发展趋势：4.1 小尺寸化和低功耗随着智能设备更加轻薄和便携，对三轴加速度传感器的尺寸和功耗要求也越来越高。
未来的传感器将更加小巧，能够集成到更多类型的设备中，并且能够在较长时间内维持稳定的工作。
4.2 高精度和多参数测量未来的三轴加速度传感器将具备更高的精度和多参数测量能力。
三轴加速度传感器原理
三轴加速度传感器原理三轴加速度传感器是一种能够测量物体在三个方向上加速度的传感器。
它通常由微机电系统（MEMS）加速度传感器和信号处理电路组成，可以广泛应用于智能手机、平板电脑、运动追踪器、汽车安全系统等领域。
本文将介绍三轴加速度传感器的原理和工作方式。
三轴加速度传感器是基于牛顿第二定律的原理工作的。
根据牛顿第二定律，物体的加速度与作用在物体上的力成正比，与物体的质量成反比。
因此，通过测量物体所受的力，可以计算出物体的加速度。
三轴加速度传感器利用微机电系统的微小结构，在受到外部加速度作用时，微结构会产生微小的位移或应变，通过这种微小的变化，可以测量出物体在三个方向上的加速度。
三轴加速度传感器通常采用微机电系统（MEMS）技术制造。
MEMS技术是一种将微型机械结构、微型传感器、微型执行器和微型电子器件集成在一起的技术，可以实现微小尺寸、低功耗、高灵敏度的传感器。
在三轴加速度传感器中，微机电系统的微型结构会随着外部加速度的变化而发生微小的位移或应变，这种微小的变化会被传感器捕获并转换成电信号，再经过信号处理电路进行处理和放大，最终输出测量结果。
三轴加速度传感器可以测量物体在X、Y、Z三个方向上的加速度。
在静止状态下，传感器会受到重力的作用，产生一个固定的重力加速度。
当物体发生加速度运动时，重力加速度会与物体的运动加速度叠加，通过对叠加后的加速度进行分解和处理，就可以得到物体在三个方向上的加速度。
三轴加速度传感器在实际应用中具有广泛的用途。
在智能手机和平板电脑中，三轴加速度传感器可以用于屏幕旋转、姿态识别、摇晃操作等功能；在运动追踪器中，可以用于计步、睡眠监测、运动轨迹记录等功能；在汽车安全系统中，可以用于碰撞检测、车辆稳定控制等功能。
通过测量物体在三个方向上的加速度，三轴加速度传感器可以实现对物体运动状态的精确监测和控制。
总之，三轴加速度传感器是一种能够测量物体在三个方向上加速度的传感器，它利用微机电系统的微小结构和信号处理电路，可以实现对物体运动状态的精确监测和控制。
三轴加速度传感器使用说明
三轴加速度传感器使用说明
三轴加速度传感器是一种常用的传感器，可以检测物体在三个方向的加速度变化，广
泛应用于航空、航天、汽车、医疗等领域。
下面是三轴加速度传感器的使用说明。
1.传感器安装
三轴加速度传感器应安装在所测物体上，通常采用固定装置固定在物体表面上。
传感
器应尽量避免受到较大的冲击和振动，以免造成误差。
安装前应先检查传感器是否完好、
灵敏度是否正确，定期检查和校准传感器。
2.传感器读数范围和分辨率
传感器的读数范围指传感器可以测量的最大和最小加速度，超出读数范围将会导致读
数异常。
分辨率指传感器可以测量的最小加速度变化，决定了传感器精度的高低。
要根据
需要选择合适的传感器，以确保读数范围和分辨率满足测量要求。
3.传感器输出信号类型
三轴加速度传感器通常有模拟输出和数字输出两种类型。
模拟输出信号为电压或电流，直接与模数转换器相连，可输出适于特定应用的模拟信号。
数字输出信号为数字信号，通
过串行或并行接口输出，可直接与微处理器和计算机连接。
4.传感器工作原理
三轴加速度传感器工作原理基于牛顿第二定律，即对物体施加的力等于其质量乘以加
速度。
传感器内部有微机械加速度计，通过检测加速度计受到的加速度来测量被测物体的
加速度。
该加速度计一般由质量块、弹簧、压电陶瓷等组成。
5.传感器应用场景。
g-sensor工作原理
g-sensor工作原理G-sensor 是一种重力传感器，也称重力感应器或加速度传感器。
它主要用于测量物体的加速度、速度和位移等物理量，可以实时监测设备的运动状态，是现代电子设备中不可或缺的重要元件。
G-sensor的工作原理主要基于牛顿第二定律——物体受到的合力等于质量乘以加速度。
在传感器中，加速度传感器可以将物体的运动加速度转化为电压信号，并将其传送到处理器进行处理和分析。
在具体应用中，G-sensor可以检测设备在三个轴向（X轴、Y轴、Z轴）上的加速度变化，包括水平加速度、垂直加速度和旋转加速度等。
这些加速度信号可以用来判断设备的方向、移动方向、倾斜角度和旋转角度等。
G-sensor通常由压电晶体加速度计和微机处理器两部分组成。
压电晶体加速度计将物体的加速度传感器等转化为电信号，并将其经过放大电路输出到微机处理器中进行处理。
微机处理器经过滤波、去噪和解析等处理后，能够输出设备的加速度、速度和位移等相关信息。
这些信息可以被应用到电子设备的各个方面，如自动调节屏幕方向、测量距离和速度等。
G-sensor的应用范围非常广泛，涉及到移动设备、汽车、航空航天、医疗健康等领域。
最常见的应用是智能手机和平板电脑，G-sensor可以通过检测设备的运动和倾斜角度等信息，根据用户的体位自动调节屏幕方向或自动旋转屏幕。
在汽车领域，G-sensor可以检测车辆的加速度、制动、转弯等信息，用于安全系统、电子稳定控制和自动泊车等功能。
在医疗健康领域，G-sensor可以测量人体的运动、姿势和睡眠等信息，用于健康监测和科学健康管理。
总的来说，G-sensor的工作原理基于重力传感器和微机处理器的组合，它可以测量物体的加速度、速度和位移等物理量，并将其转化为电信号输出。
G-sensor已经成为现代电子设备中不可或缺的重要元件，为各种领域的应用和发展提供了不可替代的支持和保障。
三轴加速度传感器原理
三轴加速度传感器原理
三轴加速度传感器的工作原理是基于微电机共振的原理。
当受力加速度作用在测量质量上时，质量会发生微小的位移。
这个位移会导致微电机的震荡频率发生变化。
三轴加速度传感器通过测量微电机的震荡频率的变化来获取加速度的信息。
传感器的X轴、Y轴和Z轴传感器会通过一种叫做电容耦合的方法来测量位移。
在传感器中，三个传感器之间有一对平行的金属电极。
一个电极连接到外部电源的信号线上，另一个电极连接到微电机上。
当微小的质量位移时，电容的值会发生变化。
根据电容的变化，可以计算出物体在相应方向上的加速度。
此外，三轴加速度传感器还包含了一些其他的电子元件，如运放和ADC（模数转换器）等。
运放用于放大电容的变化信号，以便后续处理。
ADC将模拟信号转换为数字信号，以便传输和处理。
三轴加速度传感器广泛应用于许多领域，如移动设备、汽车、航空航天等。
例如，在移动设备中，三轴加速度传感器被用于检测设备的方向和运动，进而实现屏幕自动旋转、手势识别和游戏控制等功能。
在汽车中，它被用于惯性导航和碰撞检测等。
在航空航天中，它被用于飞行器的姿态控制和惯性导航。
总之，三轴加速度传感器利用微电机共振的原理测量质量位移，进而获得加速度信息。
它通过测量X、Y和Z轴方向上的加速度，可以提供全方向的加速度数据。
通过在多个领域的应用，三轴加速度传感器在提高设备功能性和性能方面发挥了重要作用。
加速度传感器_G-sensor_重力传感器(accelerometer)原理
加速计——概述
加速计分类
• 摆式 摆式积分加速计 液浮摆式加速计 挠性摆式加速计
• 非摆式 振梁加速计 静电加速计
• MEMS加速计
电容式 压阻式 热电耦式 谐振式 压电式 隧道效应式 光波导式
加速计——原理
MEMS加速度传感器有多种实现方式，但它们的工作原理都是靠MEMS中可移动 部分的惯性。以某种电容式MEMS加速度传感器为例，它的关键部分是一种悬臂构造 的质量很大的中间电容板，当速度变化或者加速度达到足够大时，它所受到的惯性 力超过固定或者支撑它的力，这时候它会移动，它跟上下电容板之间的距离就会变 化，上下电容就会因此变化。电容的变化跟加速度成正比。电容的变化会被转化成 电压信号直接输出或经过数字化处理后输出。根据不同测量范围，中间电容板悬臂 构造的强度或者弹性系数可以设计得不同。
MID中的传感器——MEMS传感器
陀螺仪（Gyroscope） • 测量角速度 • 可用于相机防抖、视频游戏动作感应、汽车电子稳定控制系统（防滑） 加速度传感器（Accelerometer） • 测量线加速度 • 可用于运动检测、振动检测、撞击检测、倾斜和倾角检测 地磁传感器（Geomagnetic sensor） • 测量磁场强度 • 可用于电子罗盘、GPS导航
MID中的传感器——MEMS传感器
集成电路（Integrated Circuit，IC） 把电子元件/电路/电路系统集成到硅片（或其它半导体材料）上。
微机械（Micro-Mechanics） 把机械元件/机械结构集成到硅片（或其它半导体材料）上。
微机电系统（Micro Electro Mechanical Systems，MEMS） MEMS = 集成电路 + 微机械
三轴加速度传感器原理
三轴加速度传感器原理三轴加速度传感器是一种能够测量物体在三个轴向上加速度的传感器，它可以通过测量物体在三个方向上的加速度来确定物体的运动状态。
三轴加速度传感器的原理是基于牛顿第二定律，即物体的加速度与作用在物体上的合力成正比，与物体的质量成反比。
在本文中，我们将详细介绍三轴加速度传感器的原理及其应用。
三轴加速度传感器是由微机电系统（MEMS）技术制成的，它包括一个微型质量块和一组微型弹簧。
当物体发生加速度时，微型质量块会受到作用力而发生位移，微型弹簧则会产生相应的变形。
通过测量微型质量块和微型弹簧的位移或变形，就可以确定物体在三个轴向上的加速度。
三轴加速度传感器的工作原理是基于质量块和弹簧的振动频率的变化。
当物体受到加速度作用时，质量块和弹簧的振动频率会发生变化，通过测量这种变化就可以确定物体的加速度。
三轴加速度传感器可以测量物体在x、y、z三个轴向上的加速度，从而确定物体的运动状态。
三轴加速度传感器广泛应用于各种领域，如汽车电子、智能手机、运动追踪器等。
在汽车电子领域，三轴加速度传感器可以用于测量车辆的加速度、制动和转向状态，从而实现车辆稳定控制和防抱死系统。
在智能手机领域，三轴加速度传感器可以用于实现屏幕旋转、晃动检测和步数统计等功能。
在运动追踪器领域，三轴加速度传感器可以用于监测运动员的运动状态，从而实现运动数据的采集和分析。
总之，三轴加速度传感器是一种能够测量物体在三个轴向上加速度的传感器，它的工作原理是基于质量块和弹簧的振动频率的变化。
三轴加速度传感器广泛应用于汽车电子、智能手机、运动追踪器等领域，可以实现车辆稳定控制、智能手机功能和运动数据采集等功能。
通过对三轴加速度传感器的原理及应用的深入了解，可以更好地理解其在现代科技领域中的重要作用。
三轴加速度传感器原理
三轴加速度传感器原理三轴加速度传感器是一种能够测量物体在空间中加速度的传感器。
它可以同时测量物体在X轴、Y轴和Z轴方向上的加速度，并将这些加速度值转换为电信号输出。
三轴加速度传感器的工作原理主要基于质量和牛顿力学中的运动方程。
传感器内部包含一个微小的质量块（称为测量体），当物体受到外力作用时，测量体会产生与被测加速度成正比的惯性力。
这个惯性力会使测量体发生位移，并通过压电效应或电容效应等转换成电信号输出。
具体来说，传感器内部的测量体通常是由微机械系统（MEMS）工艺制成的微小质量块。
测量体的运动由多个微弹簧和阻尼器控制，以保证其在不同加速度下的准确测量。
为了实现对三个方向上的加速度进行测量，三轴加速度传感器通常采用一种称为微机械结构的设计。
在这种设计中，传感器内部包含三个相互垂直的加速度传感器，分别对应X轴、Y轴和Z轴。
每个加速度传感器都由一个或多个微弹簧和阻尼器组成，以确保测量体在各个方向上的准确测量。
当物体在某个方向上加速度发生变化时，相应方向上的加速度传感器会感应到这个变化，并产生相应的电信号输出。
这个电信号经过放大和滤波等处理后，可由外部电路进行进一步处理，以获得准确的加速度值。
三轴加速度传感器通常用于各种应用中，包括汽车安全系统、智能手机的屏幕旋转、运动追踪设备等。
其工作原理简单且可靠，使其成为测量和检测加速度的重要工具之一。
总结起来，三轴加速度传感器通过测量测量体受到的惯性力来检测物体在空间中的加速度。
其工作原理基于质量和牛顿力学原理，通过微机械结构设计实现对X 轴、Y轴和Z轴方向上的加速度进行测量。
通过简单的电信号转换和处理，可以得到物体在各个方向上的准确加速度值。
这种传感器在很多领域都有广泛应用，并在现代科技中发挥着重要作用。
三轴加速度传感器原理
三轴加速度传感器原理
三轴加速度传感器的工作原理基于微电机的电容变化。
传感器内部包
含一个微小的电容结构，其中的电荷会随着物体的运动而改变。
当物体处
于静止状态时，电荷保持不变。
当物体发生加速度变化时，电容结构的电
荷分布发生变化，从而改变了传感器中的电荷。
传感器中的电容变化通过电路放大，并转化为电压信号。
这个电压信
号与物体的加速度成正比。
传感器通过内置的模数转换器将电压信号转化
为数字信号，然后通过数字信号处理器进行处理，最后将数据发送给控制
系统进行分析。
在汽车导航系统中，三轴加速度传感器可以测量车辆的加速度和转向
角度，并通过算法计算出车辆的位置和行驶方向。
在智能手机中，三轴加
速度传感器可以检测设备的倾斜和摇晃，并在手机游戏中实现姿势检测和
运动控制。
在游戏控制器中，三轴加速度传感器可以感知玩家的动作，实
现更加真实的游戏体验。
三轴加速度传感器的使用使得许多现代设备更加智能化和交互性更强。
它能够提供准确和可靠的加速度测量，从而实现更加精确的运动控制和位
置识别。
此外，三轴加速度传感器还可以与其他传感器，如陀螺仪传感器
和磁力传感器等配合使用，进一步提高应用的准确性和性能。
总结起来，三轴加速度传感器通过测量物体在三个轴上的加速度来提
供准确和可靠的加速度测量。
它的工作原理基于微电机的电容变化，具有
高精度、高灵敏度和低功耗的特点。
这种传感器在汽车导航系统、智能手
机和游戏控制器等设备中得到广泛应用，使得这些设备更加智能化和交互
性更强。
加速度传感器工作原理及应用
加速度传感器工作原理及应用可穿戴设备当中传感器至关重要，其中的加速度传感器能够完成位置及姿势的识别。
本文通过对三轴传感器工作原理的解析，帮助读者更好的理解加速度传感器的应用。
一、加速度传感器工作原理加速度传感器自然是对自身器件的加速度进行检测。
其自身的物理实现方式咱们就不去展开了，可以想象芯片内部有一个真空区域，感应器件即处于该区域，其通过惯性力作用引起电压变化，并通过内部的ADC给出量化数值。
对于三轴加速度传感器，其能检测X、Y、Z的加速度数据，如下图：在静止的状态下，传感器一定会在一个方向重力的作用，因此有一个轴的数据是1g（即9.8米/秒的二次）。
在实际的应用中，我们并不使用跟9.8相关的计算方法，而是以1g作为标准加速度单位，或者使用1/1000g，即mg。
既然是ADC转换，那么肯定会有量程和精度的概念。
在量程方面，Lis3dh支持（+-）2g/4g/8g/16g四种。
一般作为计步应用来说，2g是足够的，除去重力加速度1g，还能检测出1g的加速度。
至于精度，那就跟其使用的寄存器位数有关了。
Lis3dh使用高低两个8位（共16位）寄存器来存取一个轴的当前读数。
由于有正反两个方向的加速度，所以16位数是有符号整型，实际数值是15位。
以（+-）2g量程来算，精度为2g/2 = 2000mg/32768 =0.061mg。
当以上图所示的静止状态，z轴正方向会检测出1g，X、Y轴为0.如果调转位置（如手机屏幕翻转），那总会有一个轴会检测出1g，其他轴为0，在实际的测值中，可能并不是0，而是有细微数值。
在运动过程中，x，y，z轴都会发生变化。
计步运动也有其固有的数值规律，因为迈步过程也有抬脚和放脚的规律过程，如下图。
脚蹬离地是一步的开始，此时由于地面的反作用力，垂直方向加速度开始增大，当脚达到最高位置时，垂直方向加速度达到最大；然后脚向下运动，垂直加速度开始减小，直到脚着地，垂直加速度减到最小值。
接着下一步迈步。
三轴加速度传感器角度值转换原理
三轴加速度传感器角度值转换原理三轴加速度传感器是一种用于测量物体在三个方向上的加速度的设备。
它常用于机器人、移动设备和导航系统中，以确定物体的方向和位置。
这些传感器通常采用微电机来测量物体的加速度，并将其转换为数字信号进行处理。
在这篇文章中，我们将详细介绍三轴加速度传感器的角度值转换原理。
在数学上，加速度是速度的导数，而速度是位移的导数。
根据这个关系，可以将位移转换为加速度。
具体而言，传感器通过测量一段时间内的位移变化来计算加速度。
这通常通过使用微分方程来实现。
传感器测量到的加速度数据通常以数字形式进行处理。
在这种情况下，传感器输出的电信号首先通过一个模数转换器（ADC）转换为数字信号，然后可以进行进一步的处理。
ADC将电信号转换为一系列数字值，这些值代表了物体在每个轴上的加速度。
然后，可以使用一些算法将这些加速度值转换为物体的角度值。
这些算法通常基于三角几何和旋转矩阵的原理。
根据这些原理，可以通过测量物体在三个方向上的加速度来计算物体的角度值。
通过测量加速度值，可以计算出物体在每个轴上的加速度，并使用这些值来确定物体的角度。
在实际应用中，三轴加速度传感器的角度转换可能会受到一些误差和噪音的影响。
这些误差和噪音可以来自于传感器本身的不稳定性，也可以来自于物体本身的运动。
为了减小这些影响，通常需要采用一些滤波算法进行处理。
总结起来，三轴加速度传感器的角度值转换原理基于微电机的测量原理和数学的加速度计算原理。
传感器通过测量物体在每个轴上的加速度来计算物体的角度值，并将其转换为数字信号进行处理。
这些角度值可以用于确定物体的方向和位置，从而在许多应用中发挥重要作用。
为了减小误差和噪音的影响，通常需要采用一些滤波算法进行处理。
3轴陀螺仪传感器和3轴加速度传感器的工作原理
3轴陀螺仪传感器和3轴加速度传感器的工作原理三轴陀螺仪传感器和三轴加速度传感器是常见的惯性传感器，能够检测物体的角速度和加速度。
它们在许多领域如航空航天、导航、智能手机等中得到广泛应用。
本文将详细介绍三轴陀螺仪传感器和三轴加速度传感器的工作原理。
一、三轴陀螺仪传感器三轴陀螺仪传感器通过检测物体的角速度来测量物体的旋转运动。
其工作原理基于陀螺效应，即旋转物体在无外力作用时会有一个稳定的自转轴。
陀螺仪传感器利用了这个原理来检测自转轴的方向和角速度。
三轴陀螺仪传感器通常由三个相互垂直的敏感轴组成，分别为X轴、Y轴和Z轴。
每个轴上都包含一个陀螺仪传感器，用于测量相应轴的角速度。
在传感器内部，通常使用MEMS（微电子机械系统）技术构建微小的马达（如振荡陀螺仪）或者利用光学原理（如光纤陀螺仪）来测量角速度。
以MEMS陀螺仪传感器为例，其工作原理如下：在传感器中的微小马达内部有一个旋转的转子。
当传感器发生旋转时，转子会受到陀螺效应的影响，使得转子的旋转轴相对于固定结构发生偏转。
这个转子的偏转量被测量并转换成相应的电压信号。
通过测量在不同轴上的偏转量，可以得到物体在三个轴上的角速度。
二、三轴加速度传感器三轴加速度传感器用来测量物体在三个轴方向上的加速度。
其工作原理基于牛顿第二定律，即物体所受的合力等于物体的质量乘以加速度。
三轴加速度传感器通常由三个相互垂直的敏感轴组成，分别为X轴、Y轴和Z轴。
每个轴上都包含一个加速度传感器，用于测量相应轴的加速度。
在传感器内部，通常使用微机电系统（Micro Electro-Mechanical System，MEMS）技术来构建微小的质量块（如微型弹簧质量块）或者利用电容变化原理来测量加速度。
以MEMS加速度传感器为例，其工作原理如下：在传感器内部有一个微小的振动质量块，其相对于传感器壳体可以自由移动。
当传感器受到加速度时，质量块会受到惯性力的作用而发生位移。
这个位移会导致传感器内部的一些物理量（如电容）发生变化。
3轴陀螺仪传感器和3轴加速度传感器的工作原理
3轴陀螺仪传感器和3轴加速度传感器的工作原理工作原理是基于科里奥利力的作用。
科里奥利力是指当一个物体在自由转动时，由于惯性导致的旋转坐标系的非惯性力。
当旋转坐标系与物体之间产生旋转相对运动时，就会出现科里奥利力。
3轴陀螺仪传感器利用这个原理来测量物体绕其三个轴向的角速度。
其结构一般包括三个独立的陀螺仪传感器，分别测量绕X轴、Y轴和Z轴的角速度。
每个陀螺仪传感器包含一个旋转质量块，在转动时会产生惯性力。
这个惯性力通过一种弹性介质（例如电容或压电材料）传导到传感器中。
传感器中包含的电子元件可以测量这个惯性力并将其转化为电信号。
当物体绕X轴旋转时，与X轴平行的陀螺仪传感器会受到惯性力的作用，并将其转化为电信号。
同样地，绕Y轴和Z轴旋转时，与Y轴和Z轴平行的陀螺仪传感器也会受到惯性力的作用并将其转化为电信号。
3轴加速度传感器是一种用于检测物体在空间中的加速度变化的传感器。
它通过测量物体在三个轴向上的加速度来确定物体的运动状态。
工作原理是基于牛顿第二定律。
根据牛顿第二定律，物体所受的合力等于质量乘以加速度。
3轴加速度传感器利用这个原理通过测量物体所受合力的大小来计算物体的加速度。
其结构一般包括三个独立的加速度传感器，分别测量物体在X轴、Y 轴和Z轴方向上的加速度。
每个加速度传感器包含一个质量块和一些恢复力。
当物体在一些方向上加速时，质量块会受到惯性力作用并产生相应的位移。
该位移会导致恢复力作用于质量块，使其恢复到原来的位置。
传感器中的电子元件可以测量质量块受到的恢复力并将其转化为电信号。
通过测量三个方向上的恢复力，可以计算出物体在X轴、Y轴和Z轴方向上的加速度。
总结起来，3轴陀螺仪传感器和3轴加速度传感器通过测量物体在空间中的旋转速度和加速度来确定物体的运动状态。
3轴陀螺仪传感器利用科里奥利力的作用测量物体的角速度，而3轴加速度传感器利用牛顿第二定律测量物体的加速度。
这两种传感器常被用于飞行器、机器人、游戏手柄等各种需要检测物体运动状态的应用中。
G-sensor概述及常用概念整理【转】
G-sensor概述及常⽤概念整理【转】本⽂对G-sensor进⾏整理，先介绍G-sensor的⼀些基本概念，再具体讲解BOSCH、ST、ADI三家的G-sensor，其中BOSCH的G-sensor重点讲BMA222E，ST的G-sensor重点讲LIS2DH12，ADI的G-sensor具体讲ADXL362。
⼀、G-sensor概述什么是MEMSMEME（Micro-Electro-Mechanical System），微型电⼦机械系统，也叫微机电系统，是指可批量制作的，将微型机构、微型传感器、微型执⾏器以及信号处理和控制电路、直⾄接⼝、通信和电源等于⼀体的微型器件或系统。
可以把它理解为利⽤传统的半导体⼯艺和材料，⽤微⽶技术在芯⽚上制造微型机械，并将其与对应电路集成为⼀个整体的技术。
MEMS传感器的种类繁多，G-sensor是MEMS传感器的⼀种。
MEMS传感器分类什么是G-sensorG-sensor（Gravity sensor），重⼒传感器，⼜名加速度传感器（accelerometer），是能感知加速度⼤⼩的MEMS传感器。
G-sensorG-sensor⼯作原理如图中的模型，⼀个质量块两端通过弹簧进⾏固定。
在没有加速度的情况下，弹簧不会发⽣形变，质量块静⽌。
当产⽣加速度时，弹簧发⽣形变，质量块的位置会发⽣变化。
弹簧的形变量随着加速度的增⼤⽽增⼤。
在弹簧的劲度系统 k 和质量块的质量 m已知的情况下，只要测量出弹簧的形变量，就可以求出系统的加速度。
G-sensor抽象模型G-sensor内部有 finger sets, ⽤来测量产⽣加速度读时质量块的位移。
每⼀个finger set 相当两个电容极板，当有加速度时质量块会产⽣相对运动，⽽位移的变化会导致差分电容的变化。
当然，具体的差分电容检测和计算加速度过程由G-sensor内部完成，我们只需要直接读取其转化后的值即可。
G-sensor输出值也不是直接的加速度值，它的计量单位是通常⽤g表⽰，1g代表⼀个重⼒加速度，即9.8m/s^2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Group LOGO3
压阻式加速度传感器
工艺流程
电容式MEMS加速度计的工艺一般采用的有：表面工艺、体硅工艺、LIGA工艺及 SOI+DRIE工艺等。下面介绍一下工艺流程：
（a）确定上下极板间的 电容间距 （b）用KOH对 两面的SiO2进行湿法刻 蚀 （c）等SiO2层被去除， 新的氧化层会在两面重新 生成，继续用KOH进行 湿法刻蚀直到SiO2层被 完全去除 Group LOGO3
Group LOGO3
压阻式加速度传感器
悬臂梁分析
悬臂梁根部的横向受力：
6ml a 2 bh 悬臂梁的电阻的相对变化率： 3ml R / R z z h h 44 2 a bh
z
质量块的质量m、 悬臂梁的宽度和厚度b,h、质量块中心至悬臂梁根部的距离l、 加速度a.
Group LOGO3
压阻式加速度传感器
信号检测
本系统的信号检测电路采用压阻全桥来作为信号检测电路。 则电桥输出的表达式变为:
U SC
R Ue R
Group LOGO3
压阻式加速度传感器
工艺流程
为加工出图示的加速度传感器 ,主要采用下列加工手段来实现。采用注入、推进、 氧化的创新工艺来制作压敏电阻；采用KHO各向异性深腐蚀来形成质量块；并使 用AES来释放梁和质量块；最后利用键合工艺来得到所需的“三明治”结构。
压阻式加速度传感器
工艺流程
（d）在两面涂上光刻胶作为 湿法刻蚀的梁结构 （e）去除光刻胶以后两面重 新被氧化生成SiO2，随后再 EVG-100覆盖 （f）利用剩下的光刻胶进行刻 蚀然后移除光刻胶
Group LOGO3
压阻式加速度传感器
工艺流程
（j）随后通过梁结构中 间层与上下层连接 （K）控制480度的粘接 温度随后在1100度下保 存一小时。
Group LOGO3
概述
•加速度传感器 加速度传感器是一种能够测量加速力的电子设备。加速力就是 当物体在加速过程中作用在物体上的力，就好比地球引力，也 就是重力。加速力可以是个常量，比如g，也可以是变量。加 速度计有两种：一种是角加速度计，是由陀螺仪（角速度传 感器）的改进的。另一种就是线加速度计。 •加速度传感器中的分类
热对流式
压电式
其他类型加速度传感器
1.光波导加速度计
光波导加速度计的原理如下图所示：光源从波导1进入，经过分束部分后分成两部 分分别通入波导4和波导2，进入波导4的一束直接被探测器2探测，而进入波导2的 一束会经过一段微小的间隙后进入波导3，最终被探测器1探测到。有加速度时， 质量块会使得波导2弯曲，进而导至其与波导3的正对面积减小，使探测器1探测到 的光减弱。通过比较两个探测器检测到的信号即可求得加速度
MEMS LOGO
传感器技术
加速度传感器
组长：*** 组员：*******
目录
1
2 3
简述加速度传感器
电阻式加速度传感器
电容式加速度传感器
4
其他类型加速度传感器
Group LOGO3
篇前语
MEMS是什么？加速度传感器与MEMS什么关 系？
微机电系统（MEMS, Micro-ElectroMechanical System），也叫做微电子机械系统 微机电系统是集微传感器、微执行器、微机械 结构、微电源微能源、信号处理和控制电路、 高性能电子集成器件、接口、通信等于一体的 微型器件或系统。
新
新 新 成熟
Group LOGO3
微谐振式
谐振式加速度传感器是一种典型的 微机械惯性器件，基本工作原理是 利用振梁的力频特性，通过检测谐 振频率变化量获取输入的加速度。 微型热对流加速度计是利用封闭空 气囊内的自由热对流对加速度敏感 性。两个温度传感器对称地在有气 体的腔体两侧，中间有一个热源。 压电式加速度传感器是利用某些物 质如石英晶体的压电效应，在加速 度计受振时，质量块加在压电元件 上的力也随之变化。
Group 压电式加速度计
压电式加速度计利用了压 电效应，通过测量压电材 料两级的电势差即可求得 其形变压电原理在宏观尺 度的加速度计中应用颇为 广泛，这类加速度计的构 造多为基座和质量块之间 夹一压阻材料。
MEMS压电式加速度计
MEMS 压 电 式 加 速 度 计 采 用的结构与压阻式微加速 度计类似 , 都是悬臂梁末端 加质量块的震动系统，二 者差别在于镀在梁上的材 料不同，压电式加速度计 自然只要镀上压电材料， 而非压阻材料。
Group LOGO3
电容式加速度传感器
电容式加速度传感器是基于电容原理的极距变化型的电容传感器，其中一个电极 是固定的，另一变化电极是弹性膜片。弹性膜片在外力(气压、液压等)作用下发 生位移，使电容量发生变化。这种传感器可以测量气流(或液流)的振动速度(或加 速度)，还可以进一步测出压力。
Group LOGO3
Group LOGO3
其他类型加速度传感器
2.谐振式加速度计
谐振式加速度计，Silicon Oscillating Accelerometer，简称SOA。一根琴弦绷 紧程度不同时弹奏出的声音频率也不同，谐振式加速度计的原理与此相同。若对 梁施加一确定的激振，检测其响应就可测出其固有频率，进而测出加速度。激振 的施加和响应的检测通常都是通过梳齿机构实现的。SOA的特点在于，它是通过 改变二阶系统本身的特性来反映加速度的变化的，这区别与电容式、压电式和光 波导式的加速度计。 SOA常见的结构有 S 结构和双端固定音叉（ Double-ended Tuning Fork，DETF）两种。S结构原理图如下图所示，DEFT式就是在质量块的 另一半加上和左边对称的一套机构
Group LOGO3
压阻式加速度传感器
工艺流程
(a) (b) (c) (d) (e) (f) 在硅片两侧积淀氮化硅。 在硅片的前侧积淀第一层多晶硅牺牲层，然后制作第一层。 在硅片的前侧积淀第二层氮化硅，并在硅片后侧积淀第一层氮化硅。 制作前侧和后侧。 积淀并制作金属层（镍）。 各向异性腐蚀来得到沟槽。
Group LOGO3
其他类型加速度传感器
3.热对流加速度计
一个被放置在芯片中央的热源在一个空腔中产生一个悬浮的热气团，同时由铝和 多晶硅组成的热电偶组被等距离对称地放置在热源的四个方向。在未受到加速度 或水平放置时，温度的下降陡度是以热源为中心完全对称的。此时所有四个热电 偶组因感应温度而产生的电压是相同的。
电容式加速度传感器
力学模型
电容式加速度传感器从力学角度可以看成是一个质量 —弹簧—阻尼系统。 根据牛顿第二定律可得力学模型为：
其中传感器无阻尼自振角频率、传感器阻尼比分别为：
对其进行零初始条件下的拉普拉斯变换,可得传递函数为：
可见,如果将传感器的壳体固定在载体上,只要能把质量块在敏感轴方向相对 壳体的位移测出来,便可以把它作为加速度的间接度量。
Group LOGO3
压阻式加速度传感器
数学模型
电容式加速度传感器可简化为如图所示的模型，相当于两个电容串联，建 立方程得到电容变化与加速度之间的关系为
质量块由于加速度造成的微小位移可转化为差动电容的变化，并且两电容 的差值与位移量成正比。从而可以测得加速度。
Group LOGO3
压阻式加速度传感器
加速度传感器的原理随其应用而不同，有压阻式，电容式，压 电式，谐振式、伺服式等。
Group LOGO3
压阻式加速度传感器
压阻式压阻式器件是最早微型化和商业化的一类加速度传感器。基于世界领先的 MEMS硅微加工技术，压阻式加速度传感器具有体积小、低功耗等特点，易于集 成在各种模拟和数字电路中，广泛应用于汽车碰撞实验、测试仪器、设备振动监 测等领域。
Group LOGO3
压阻式加速度传感器
工艺流程
（g）等刻蚀完成，对 称梁结构形成 （h）利用对称结构确 认中间梁位置 （i）上下两层形成 2μm的SiO2对称氧化 层来隔绝上中下三层
Group LOGO3
其他类型的加速度传感器
光波导式
目前广泛应用制备光学加速度计的 迈克尔逊、马赫—曾德等干涉仪的 核心部件都包含3 dB耦合器。
Group LOGO3
压阻式加速度传感器
构造原理
MEMS压阻式加速度传感器的敏感元件由弹性梁、质量块、固定框组成。 压阻式加速度传感器实质上是一个力传感器，他是利用用测量固定质量块 在受到加速度作用时产生的力 F来测得加速度a的。在目前研究尺度内，可 以认为其基本原理仍遵从牛顿第二定律。也就是说当有加速度a作用于传感 器时，传感器的惯性质量块便会产生一个惯性力 :F=ma, 此惯性力 F 作用于 传感器的弹性梁上，便会产生一个正比于F的应变。，此时弹性梁上的压敏 电阻也会随之产生一个变化量△ R ，由压敏电阻组成的惠斯通电桥输出一 个与△R成正比的电压信号V。
Group LOGO3
MEMS LOGO
[ THAT’S ALL]
Group LOGO3
压阻式加速度传感器
工艺流程
硅微机械加工技术是在传统的集成电路平面工艺的基础上发展起来的，是常规集 成电路工艺和硅微机械加工的独特技术的结合。这些独特的加工技术与常规集成 电路工艺相结合，才能制作出微电子机械系统。微机械加工技术一般分为体硅微 机械加工技术、表面硅微机械加工技术和LIGA技术三类。
Group LOGO3
压阻式加速度传感器
•作用机理 压阻式加速度传感器的悬臂梁上制作有压敏电阻，当惯性质量 块发生位移时，会引起悬臂梁的伸长或压缩，改变梁上的应力 分布，进而影响压敏电阻的阻值.压阻电阻多位于应力变化最明 显的部位。这样，通过两个或四个压敏电阻形成的电桥就可实 现加速度的测量。 •特点 压阻式加速度传感器低频信号好、可测量直流信号、输入阻抗 低、且工作温度范围宽，同时它的后处理电路简单、体积小、 质量轻。
