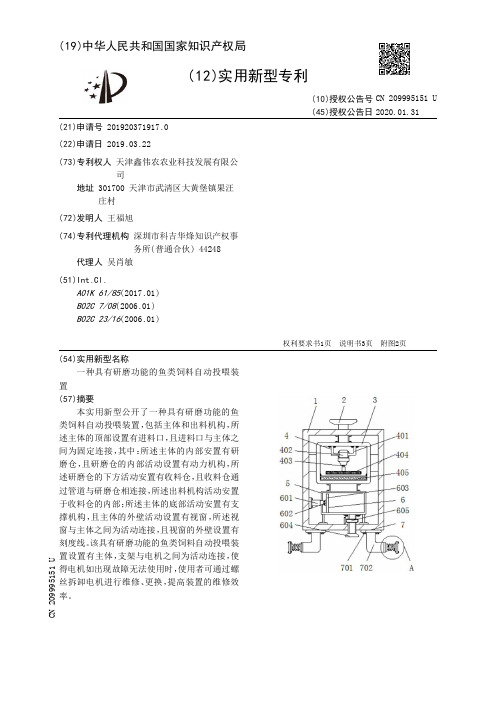

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371917.0(22)申请日 2019.03.22(73)专利权人 天津鑫伟农农业科技发展有限公司地址 301700 天津市武清区大黄堡镇果汪庄村(72)发明人 王福旭 (74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 吴肖敏(51)Int.Cl.A01K 61/85(2017.01)B02C 7/08(2006.01)B02C 23/16(2006.01)(54)实用新型名称一种具有研磨功能的鱼类饲料自动投喂装置(57)摘要本实用新型公开了一种具有研磨功能的鱼类饲料自动投喂装置,包括主体和出料机构,所述主体的顶部设置有进料口,且进料口与主体之间为固定连接,其中:所述主体的内部安置有研磨仓,且研磨仓的内部活动设置有动力机构,所述研磨仓的下方活动安置有收料仓,且收料仓通过管道与研磨仓相连接,所述出料机构活动安置于收料仓的内部;所述主体的底部活动安置有支撑机构,且主体的外壁活动设置有视窗,所述视窗与主体之间为活动连接,且视窗的外壁设置有刻度线。

该具有研磨功能的鱼类饲料自动投喂装置设置有主体,支架与电机之间为活动连接,使得电机如出现故障无法使用时,使用者可通过螺丝拆卸电机进行维修、更换,提高装置的维修效率。

权利要求书1页 说明书3页 附图2页CN 209995151 U 2020.01.31C N 209995151U权 利 要 求 书1/1页CN 209995151 U1.一种具有研磨功能的鱼类饲料自动投喂装置,包括主体(1)和出料机构(6),所述主体(1)的顶部设置有进料口(2),且进料口(2)与主体(1)之间为固定连接,其中:所述主体(1)的内部安置有研磨仓(3),且研磨仓(3)的内部活动设置有动力机构(4),所述研磨仓(3)的下方活动安置有收料仓(5),且收料仓(5)通过管道与研磨仓(3)相连接,所述出料机构(6)活动安置于收料仓(5)的内部;所述主体(1)的底部活动安置有支撑机构(7),且主体(1)的外壁活动设置有视窗(8),所述视窗(8)与主体(1)之间为活动连接,且视窗(8)的外壁设置有刻度线(9)。

一种自动喂料系统[发明专利]

一种自动喂料系统[发明专利]

专利名称:一种自动喂料系统
专利类型:发明专利
发明人:王增春,杨勇,李宪武,骆志豹,宰维强,苏波申请号:CN201910375738.9
申请日:20190507
公开号:CN109937902A
公开日:
20190628
专利内容由知识产权出版社提供
摘要:本发明涉及喂料设备技术领域,具体涉及一种自动喂料系统,包括设于养殖场内的自动喂料装置,还包括设于养殖场外的远程送料系统,远程送料系统包括若干个一级料塔和用于输料的一级料线,在一级料塔的料塔出口连接控料输出机构,各控料输出机构的出口与一级料线相连通;在一级料线上设有用于将一级料线内的料转送至二级料线内的转接料斗,二级料线与自动喂料装置相连。

通过将一级料塔设置在养殖场外,并通过一级料线向养殖场内的二级料塔内输送饲料,再由二级料塔向养殖舍内输送饲料,建立了有效隔离区域,减少了饲养员和运料车辆频繁进出养殖场的情况,预防接触性传染疾病,降低了饲料与空气直接接触造成的饲料污染。

申请人:禹城鼎牧农牧机械有限公司
地址:251200 山东省德州市禹城市十里望回族镇南营村西北侧
国籍:CN
代理机构:济南千慧专利事务所(普通合伙企业)
代理人:姜月磊
更多信息请下载全文后查看。

【CN209995102U】一种畜牧自动旋转进食装置【专利】

【CN209995102U】一种畜牧自动旋转进食装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920402773.0(22)申请日 2019.03.28(73)专利权人 刘照雷地址 276400 山东省临沂市沂水县姚店子镇后武家庄村52-1号(72)发明人 刘照雷 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.A01K 5/02(2006.01)A01K 5/01(2006.01)A01K 7/00(2006.01)(54)实用新型名称一种畜牧自动旋转进食装置(57)摘要本实用新型公开了一种畜牧自动旋转进食装置,包括外桶,所述外桶的内壁滑动连接有旋转盘,所述旋转盘的顶部均匀安装有隔板,所述外桶的顶部通过倾斜管连通有进料斗,所述进料斗的一侧设置有刻度尺,所述外桶的一侧开设有进食口,所述进食口的内壁底部固定连接有倾斜板,所述倾斜板远离进食口的一端固定连接有进食槽,本实用新型涉及畜牧领域。

该畜牧自动旋转进食装置,避免了现有的畜牧进食装置都是一次性投喂,然后畜牧长时间无法进食,无法保证畜牧进食均匀的问题,不需要人工长时间看管,节省了人工成本,同时避免了现有的畜牧进食装置的饲料存放料盒较小,需要频繁的搬运饲料的问题。

权利要求书1页 说明书3页 附图2页CN 209995102 U 2020.01.31C N 209995102U权 利 要 求 书1/1页CN 209995102 U1.一种畜牧自动旋转进食装置,包括外桶(1),其特征在于:所述外桶(1)的内壁滑动连接有旋转盘(2),所述旋转盘(2)的顶部均匀安装有隔板(3),所述外桶(1)的顶部通过倾斜管(4)连通有进料斗(5),所述进料斗(5)的一侧设置有刻度尺(6),所述外桶(1)的一侧开设有进食口(7),所述进食口(7)的内壁底部固定连接有倾斜板(8),所述倾斜板(8)远离进食口(7)的一端固定连接有进食槽(9)。

一种新型自动投喂器

一种新型自动投喂器

一种新型自动投喂器作者:宋绍炜来源:《中国科技纵横》2017年第08期摘要:生活中许多人在家中喂养猫、狗等宠物,但人们常常会遇到这样的问题:主人外出宠物独自在家如何投喂,或者主人工作较忙抽不出时间按时投喂等等。

对于前者,许多人选择将宠物送入宠物托管所代管几天,而后者,人们往往选择一次性投喂一整天的水和食物。

我们知道,这有许多弊端。

比如,宠物不适应新环境,食物过多造成环境脏乱食物浪费,水不足等等。

因此,我利用传感器(主要为光电传感器和压力传感器)设计了一种新型的自动投喂器,可以有效地解决该类问题。

关键词:宠物;传感器;自动喂食中图分类号:TP273 文献标识码:A 文章编号:1671-2064(2017)08-0081-011 传感器的特点及工作原理光电传感器由敏感元件、转换元件、基本转换电路三部分组成,它可以把光信号转换成为电信号,直接检测来自物体的辐射信息,也可以转换其它物理量成为光信号。

其主要的原理是光电效应。

当光照射到物质上的时候,物质上的电效应发生改变,这里的电效应包括电子发射、电导率和电位电流等。

然后通过类似光敏电阻这样的器件把光能转化成为电能,然后通过放大和去噪声处理就得到了所需要的输出信号。

在压力传感器中,应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。

在了解压阻式力传感器时,我们首先认识一下电阻应变片这种元件。

电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。

它是压阻式应变传感器的主要组成部分之一。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。

这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是A/D转换和CPU)显示或执行机构。

【CN209788138U】一种饲料自动投喂装置【专利】

【CN209788138U】一种饲料自动投喂装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371193.X(22)申请日 2019.03.22(73)专利权人 榆林市畜牧兽医研究与技术推广所地址 719000 陕西省榆林市西人民路37号(72)发明人 马东 冯波 黄佳峰 王荣斌 王美玲 李鑫 (74)专利代理机构 北京八月瓜知识产权代理有限公司 11543代理人 马东瑞(51)Int.Cl.A01K 5/00(2006.01)A01K 5/02(2006.01)A01K 39/012(2006.01)A01K 61/80(2017.01)(54)实用新型名称一种饲料自动投喂装置(57)摘要本实用新型公开了一种饲料自动投喂装置,包括装置主体和装置移动座,所述装置移动座的上端外表面开设有两组滑动槽,所述装置主体通过两组滑动槽与装置移动座活动连接,所述装置移动座的两端均开设有连接槽,所述装置主体的上端外表面中间位置固定安装有上料筒,所述装置主体的两端外表面均固定安装有储液箱,所述装置主体的内部设置有饲料粉碎箱、连接罩和饲料搅拌箱。

本实用新型所述的一种饲料自动投喂装置,首先能够向不同的地方进行投食,而且便于人们控制投喂饲料的量,并且人们可以通过调节电机的转速控制粉碎后饲料的大小,从而更好的饲养动物,最后能够自动处理饲料,减轻饲养人员的工作量,带来更好的使用前景。

权利要求书1页 说明书4页 附图4页CN 209788138 U 2019.12.17C N 209788138U权 利 要 求 书1/1页CN 209788138 U1.一种饲料自动投喂装置,包括装置主体(1)和装置移动座(2),所述装置移动座(2)的上端外表面开设有两组滑动槽(3),所述装置主体(1)通过两组滑动槽(3)与装置移动座(2)活动连接,所述装置移动座(2)的两端均开设有连接槽(4),其特征在于:所述装置主体(1)的上端外表面中间位置固定安装有上料筒(5),所述装置主体(1)的两端外表面均固定安装有储液箱(6),所述装置主体(1)的内部设置有饲料粉碎箱(7)、连接罩(8)和饲料搅拌箱(9),且连接罩(8)位于饲料粉碎箱(7)和饲料搅拌箱(9)之间,所述装置主体(1)的前端外表面和后端外表面靠近下端位置均固定安装有出料斗(10),所述上料筒(5)的上端外表面通过内外螺纹活动安装有料筒盖(11),所述上料筒(5)的内表面靠近下端位置固定安装有压力传感器(12),所述上料筒(5)的内部下端位置固定安装有一号电磁阀(13)。

【CN209964980U】用于小龙虾养殖的喂食装置【专利】

【CN209964980U】用于小龙虾养殖的喂食装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920616403.7(22)申请日 2019.04.30(73)专利权人 扬州大学地址 225009 江苏省扬州市大学南路88号(72)发明人 安振华 (74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 王艳丽(51)Int.Cl.A01K 61/80(2017.01)(54)实用新型名称用于小龙虾养殖的喂食装置(57)摘要本实用新型公开了一种用于小龙虾养殖的喂食装置,包括箱体以及转动连接于箱体底部的支柱,所述箱体设有料斗和第一电机,其中第一电机通过转轴连接抛料轮,料斗的底部设有出料方向朝向抛料轮的出料口;所述支柱上设有第二电机,所述第二电机通过转轴转动连接有第三转板,第三转板的一端转动连接有第二转板,所述第二转板一端转动连接有第一转板,且第一转板与支柱转动连接,所述第一转板和第二转板均与箱体转动连接,所述第一转板、第二转板和第三转板均位于所述箱体和第二电机之间。

本实用新型可以实现能变化抛料的方向,从而保证了饲料均匀的散布在饲养池中,避免饲料过度集中导致部分位置小龙虾饥饿而其他区域饲料过多浪费的情况。

权利要求书1页 说明书3页 附图3页CN 209964980 U 2020.01.21C N 209964980U权 利 要 求 书1/1页CN 209964980 U1.一种用于小龙虾养殖的喂食装置,其特征在于,包括箱体(1)以及转动连接于箱体(1)底部的支柱(10),所述箱体设有料斗(4)和第一电机(5),其中第一电机通过转轴连接抛料轮(6),料斗的底部设有出料方向朝向抛料轮的出料口(15);所述支柱上设有第二电机(9),所述第二电机通过转轴转动连接有第三转板(13),第三转板的一端转动连接有第二转板(12),所述第二转板一端转动连接有第一转板(11),且第一转板与支柱转动连接,所述第一转板和第二转板均与箱体转动连接,所述第一转板、第二转板和第三转板均位于所述箱体和第二电机之间。

【CN209897974U】自动喂食装置【专利】

【CN209897974U】自动喂食装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920407161.0(22)申请日 2019.03.27(73)专利权人 李庆地址 430000 湖北省武汉市武汉华夏理工学院机电工程学院成型1161班(72)发明人 李庆 (74)专利代理机构 深圳市恒程创新知识产权代理有限公司 44542代理人 赵爱蓉(51)Int.Cl.A01K 39/012(2006.01)(54)实用新型名称自动喂食装置(57)摘要本实用新型公开一种自动喂食装置,该自动喂食装置包括基座、喂食本体以及送料器,喂食本体安装在所述基座上,所述喂食本体包括开口朝上的第一容腔、以及设于所述第一容腔内且可沿上下活动的第一活塞,所述第一活塞将所述第一容腔分为用于盛料的上腔以及下腔,所述第一活塞具有沿上下方向的满料位置以及空料位置,送料器与所述上腔连通,用于在所述第一活塞自所述满料位置移动至所述空料位置时,所述送料器接通并向所述上腔送料。

权利要求书1页 说明书4页 附图2页CN 209897974 U 2020.01.07C N 209897974U权 利 要 求 书1/1页CN 209897974 U1.一种自动喂食装置,其特征在于,包括:基座;喂食本体,安装在所述基座上,所述喂食本体包括开口朝上的第一容腔、以及设于所述第一容腔内且可沿上下活动的第一活塞,所述第一活塞将所述第一容腔分为用于盛料的上腔以及下腔,所述第一活塞具有沿上下方向的满料位置以及空料位置;以及,送料器,与所述上腔连通,用于在所述第一活塞自所述满料位置移动至所述空料位置时,所述送料器接通并向所述上腔送料。

2.如权利要求1所述的自动喂食装置,其特征在于,所述第一活塞的下表面朝下延伸形成第一触头;所述第一容腔的内侧壁朝向所述第一触头延伸有第二触头,所述第二触头和第一触头分别与所述送料器串联连接,在所述第一活塞自所述满料位置移动至所述空料位置时所述第一触头与所述第二触头抵接配合,所述送料器接通。

【CN209914785U】一种饲料投喂装置【专利】

【CN209914785U】一种饲料投喂装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920498704.4(22)申请日 2019.04.12(73)专利权人 战书明地址 265412 山东省烟台市招远市毕郭镇河西村456号(72)发明人 战书明 左春 (51)Int.Cl.A01K 61/80(2017.01)A01K 61/13(2017.01)A01K 39/012(2006.01)A01K 39/014(2006.01)(54)实用新型名称一种饲料投喂装置(57)摘要本实用新型公开了一种饲料投喂装置,包括底板,所述底板顶部的左端设置有混合储料机构,所述底板顶部的右端开设有滑槽,所述底板顶部的右端且位于滑槽的顶部设置有投药机构,所述底板的底部固定连接有蓄电池,所述蓄电池正表面顶部的右侧开设有充电孔,所述混合储料机构包括储料搅拌箱。

本实用新型设置了混合储料机构,起到了可有效的对饲料进行混合,并可防止其饲料固化,设置了投药机构,起到了可有效将饲料旋转至不同的角度进行投喂,并可调节其投喂的远近,解决了现有的饲料投喂装置投料效果差,不仅需要人为推动至多个位置,以对不同的位置进行投料,而且费时费力,为人们使用带来不便的问题。

权利要求书1页 说明书3页 附图2页CN 209914785 U 2020.01.10C N 209914785U权 利 要 求 书1/1页CN 209914785 U1.一种饲料投喂装置,包括底板(1),其特征在于:所述底板(1)顶部的左端设置有混合储料机构(7),所述底板(1)顶部的右端开设有滑槽(5),所述底板(1)顶部的右端且位于滑槽(5)的顶部设置有投药机构(8),所述底板(1)的底部固定连接有蓄电池(3),所述蓄电池(3)正表面顶部的右侧开设有充电孔(6)。

2.根据权利要求1所述的一种饲料投喂装置,其特征在于:所述混合储料机构(7)包括储料搅拌箱(701),所述储料搅拌箱(701)固定连接于底板(1)顶部的左端,所述储料搅拌箱(701)左侧的顶部开设有加料加水口(703),所述储料搅拌箱(701)顶部的中端固定安装有第一伺服电机(702),所述第一伺服电机(702)的输出端固定连接有搅拌杆(704)。

一种具有投喂食功能的装置[发明专利]

一种具有投喂食功能的装置[发明专利]

专利名称:一种具有投喂食功能的装置
专利类型:发明专利
发明人:李树强,唐甲超,智立勃,程畅,禹小青申请号:CN201710435855.0
申请日:20170608
公开号:CN107114257A
公开日:
20170901
专利内容由知识产权出版社提供
摘要:本发明提供一种具有投喂食功能的装置,包括:料筒,设有出料口,所述料筒内装有投放物;旋转仓,与所述出料口相连接,所述旋转仓上开设有仓口,所述仓口随所述旋转仓进行旋转,使所述旋转仓具有接收经所述出料口下落的投放物的接食状态,以及使所述旋转仓内固定量的投放物释放的落食状态;弹射筒,其上成型有与所述旋转仓相连通的接料口,所述弹射筒用以将落入所述弹射筒内部的投放物弹射至所述弹射筒外侧。

本发明用户可以远程发给控制板指令实现宠物的进食功能并控制宠物进食量的大小,保证宠物进食的安全性及合理性。

申请人:中航航空电子系统股份有限公司北京技术研发中心
地址:100086 北京市海淀区北三环西路43号中航广场2号楼12层F15
国籍:CN
代理机构:北京万慧达知识产权代理有限公司
代理人:黄玉东
更多信息请下载全文后查看。

一种自动喂料系统[实用新型专利]

一种自动喂料系统[实用新型专利]

专利名称:一种自动喂料系统专利类型:实用新型专利
发明人:张俊
申请号:CN201920085137.X 申请日:20190118
公开号:CN210339609U
公开日:
20200417
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种自动喂料系统,涉及喂料装置领域,包括控制单元、储料仓、传送单元和配料仓,所述控制单元通信连接到所述储料仓和所述传送单元,所述传送单元与所述配料仓连接在一起,所述储料仓侧面设置有进料口,所述进料口连接有料仓主体,所述料仓主体的下方设置有称重装置,所述料仓主体的内部安装有拨料装置,所述进料口的下方设置有无线控制器,所述料仓主体的底部还设置有出料口,所述料仓主体的侧壁上安装有声光报警器。

有益效果在于:本实用新型可以根据不同的生产线的配方原料进行设备的安装,并且原料出料精度高,实现自动化的配料喂料。

申请人:湖北亚细亚陶瓷有限公司
地址:437400 湖北省咸宁市通城县经济开发区陶瓷工业园
国籍:CN
代理机构:深圳市科吉华烽知识产权事务所(普通合伙)
代理人:吴肖敏
更多信息请下载全文后查看。

投喂装置及投喂方法[发明专利]

投喂装置及投喂方法[发明专利]

专利名称:投喂装置及投喂方法
专利类型:发明专利
发明人:邓来明,吴明辉,刘成鹏,徐小丹申请号:CN201911241125.2
申请日:20191206
公开号:CN110773042A
公开日:
20200211
专利内容由知识产权出版社提供
摘要:本申请涉及投喂装置技术领域,尤其是涉及一种投喂装置及投喂方法。

投喂装置包括混料桶和搅拌装置;所述混料桶设置有置入口和混料腔,多种待混物料能够从所述置入口进入所述混料腔;所述混料腔内设置有所述搅拌装置,所述搅拌装置用于将所述待混物料搅拌均匀以形成投喂物料;所述混料桶设置有出料口,用于将所述投喂物料排出。

本申请提供的投喂装置,在混料桶中设置搅拌装置,能够将多种待混物料混合均匀,降低人力成本,提高了饲养效率。

申请人:秒针信息技术有限公司
地址:100000 北京市朝阳区阜通东大街1号院5号楼321008室
国籍:CN
代理机构:北京超成律师事务所
代理人:韩梦嘉
更多信息请下载全文后查看。

【CN209861943U】一种用于牲畜幼崽的智能喂哺添加器【专利】

【CN209861943U】一种用于牲畜幼崽的智能喂哺添加器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920347934.0(22)申请日 2019.03.19(73)专利权人 江苏佳谷生物科技有限公司地址 210000 江苏省南京市江宁区谷里街道牛首大道69号(72)发明人 张卢军 (74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 谈杰(51)Int.Cl.A01K 9/00(2006.01)(54)实用新型名称一种用于牲畜幼崽的智能喂哺添加器(57)摘要本实用新型公开了一种用于牲畜幼崽的智能喂哺添加器,包括由上至下设置的营养液添加部、液体雾化部、消毒杀菌部、流食出嘴以及流食储存部,所述液添加部包括若干储液瓶,所述若干分流管均连接于汇流管,所述汇流管延伸至液体雾化部内,且其管壁表面开设有若干漏液孔,所述液体雾化部内填充有吸湿棉块,所述液体雾化部侧壁设有若干安装孔,所述安装孔设有超声波震荡器,所述安装孔设有向外延伸的导汽管,所述流食出嘴包括仿生奶嘴。

本实用新型的用于牲畜幼崽的智能喂哺添加器,牲畜对雾化后的营养液吸收好,环形喷雾器避免幼崽共用喂哺器导致交叉感染,圆筒容纳腔内流食不与空气接触,保鲜效果好。

权利要求书1页 说明书2页 附图2页CN 209861943 U 2019.12.31C N 209861943U权 利 要 求 书1/1页CN 209861943 U1.一种用于牲畜幼崽的智能喂哺添加器,其特征在于:包括由上至下设置的营养液添加部、液体雾化部、消毒杀菌部、流食出嘴以及流食储存部,所述液添加部包括若干储液瓶,所述储液瓶底部通过第一电磁阀连接有分流管,所述若干分流管均连接于汇流管,所述汇流管延伸至液体雾化部内,且其管壁表面开设有若干漏液孔,所述液体雾化部内填充有吸湿棉块,所述液体雾化部侧壁设有若干安装孔,所述安装孔设有超声波震荡器,所述安装孔设有向外延伸的导汽管,所述流食出嘴包括仿生奶嘴,所述仿生奶嘴根部边缘密封连接于导汽管外壁中部,所述仿生奶嘴根部连通有硬质管,所述硬质管连通于第二电磁阀,所述第二电磁阀侧壁连接于连接杆一端,所述连接杆另一端通过压力传感器连接于流食储存部外壁,所述第二电磁阀通过软管连通于流食储存部顶部,所述消毒杀菌部包括消毒液容纳腔,所述消毒液容纳腔内设有液体加压泵,所述液体加压泵连接于环形喷雾器,所述环形喷雾器套设于导汽管根部,所述超声波震荡器、第一电磁阀、第二电磁阀、压力传感器以及液体加压泵均连接于控制芯片。

【CN209882788U】一种饲料投喂装置【专利】

【CN209882788U】一种饲料投喂装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296948.4(22)申请日 2019.03.10(73)专利权人 樟树市双胞胎猪业有限公司地址 331200 江西省宜春市樟树市沿江路(香樟外滩)C区6栋1层15+2号(72)发明人 不公告发明人 (74)专利代理机构 南昌贤达专利代理事务所(普通合伙) 36136代理人 金一娴(51)Int.Cl.A01K 5/02(2006.01)B01F 7/04(2006.01)B01F 7/08(2006.01)B01F 15/02(2006.01)(54)实用新型名称一种饲料投喂装置(57)摘要本实用新型公开了一种饲料投喂装置,包括底板,底板的上侧水平固定连接方板,方板的上侧设有第一滑行槽,第一滑行槽内滑动配合连接第一滑块,第一滑块内螺纹配合连接呈水平延伸设置的第一螺杆,第一螺杆的一端与第一滑行槽一侧转动配合连接。

本实用新型的优点:万向轮能够使整个投喂装置快速移动,将需要投喂的饲料通过进料斗放入拌料装置内搅拌均匀,打开吸料机将搅拌好的饲料通过排料软管与加料管排到散料箱内,打开第四电机,第四电机通过主动皮带轮、皮带、从动皮带轮驱动转动管转动,转动管在转动过程中散料箱也随之转动,散料箱内的饲料在众力及离心力的作用下从各个散料孔均匀的散落出来。

权利要求书2页 说明书3页 附图2页CN 209882788 U 2020.01.03C N 209882788U权 利 要 求 书1/2页CN 209882788 U1.一种饲料投喂装置,包括底板(1),其特征在于:底板(1)的上侧水平固定连接方板(2),方板(2)的上侧设有第一滑行槽(2.1), 第一滑行槽(2.1)内滑动配合连接第一滑块(2.3),第一滑块(2.3)内螺纹配合连接呈水平延伸设置的第一螺杆(2.2),第一螺杆(2.2)的一端与第一滑行槽(2.1)一侧转动配合连接,第一滑行槽(2.1)的另一侧设有第一安装槽(2.4),第一安装槽(2.4)内设有第一电机(2.5),第一电机(2.5)的主轴水平从第一安装槽(2.4)内穿出且与第一螺杆(2.2)的另一端固定连接,在第一滑块(2.3)的上侧固定连接立板(3),立板(3)的一侧竖直设有第二滑行槽(3.1),第二滑行槽(3.1)内滑动配合连接第二滑块(3.3),第二滑块(3.3)内螺纹配合连接呈上下延伸设置的第二螺杆(3.2),第二螺杆(3.2)的一端与第二滑行槽(3.1)上侧转动配合连接,第二滑行槽(3.1)的另一侧设有第二安装槽(3.4),第二安装槽(3.4)内设有第二电机(3.5),第二电机(3.5)的主轴水平从第二安装槽(3.4)内穿出且与第二螺杆(3.2)的另一端固定连接,在第二滑块(3.3)的一侧固定连接水平设置的升降板(4),升降板(4)的下侧水平设有第三滑行槽(4.1), 第三滑行槽(4.1)内滑动配合连接第三滑块(4.3),第三滑块(4.3)内螺纹配合连接呈水平延伸设置的第三螺杆(4.2),第三螺杆(4.2)的一端与第三滑行槽(4.1)一侧转动配合连接,第三滑行槽(4.1)的另一侧设有第三安装槽(4.4),第三安装槽(4.4)内设有第三电机(4.5),第三电机(4.5)的主轴水平从第三安装槽(4.4)内穿出且与第三螺杆(4.2)的另一端固定连接,第三滑块(4.3)的下侧设有投喂件(7);所述投喂件(7)包括方块(7.1),方块(7.1)固定连接在第三滑块(4.3)的下侧,方块(7.1)下侧设有安装孔,方块(7.1)一侧设有圆孔,所述安装孔与圆孔相连通,安装孔内固定连接加料管(7.2),加料管(7.2)的一端伸出至安装孔外侧,在加料管(7.2)的伸出端外侧套接转动管(7.3),加料管(7.2)伸出端能在转动管(7.3)内转动配合,转动管(7.3)的下侧固定连接散料箱(7.5),转动管(7.3)与散料箱(7.5)相连通,散料箱(7.5)为圆桶状空心腔体,在料箱圆桶状空心散料箱(7.5)底部四周均匀设有散料孔(7.51),方块(7.1)的下侧设有第四安装槽(7.6),第四安装槽(7.6)内设有第四电机(7.7),第四电机(7.7)的主轴竖直向下从第四安装槽(7.6)内穿出,第四电机(7.7)的主轴上装有主动皮带轮(7.8),所述转动管(7.3)的外侧套接从动皮带轮(7.9),主动皮带轮(7.8)与从动皮带轮(7.9)之间通过皮带(7.4)传动连接;底板(1)的上侧设有拌料装置(5),拌料装置(5)的上侧固定连接有吸料机(6),吸料机(6)的进料口通过进料管(6.2)与拌料装置(5)一侧连接,吸料机(6)的出料口通过排料软管(6.1)从方块(7.1)一侧圆孔穿入与加料管(7.2)相连接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920367099.7
(22)申请日 2019.03.21
(73)专利权人 深圳德里克设备有限公司
地址 518052 广东省深圳市前海深港合作
区前湾一路1号A栋201室(入驻深圳市
前海商务秘书有限公司)
(72)发明人 杨翔 刘金亮 肖伟权 陈俊杰
(74)专利代理机构 北京清亦华知识产权代理事
务所(普通合伙) 11201
代理人 张润
(51)Int.Cl.
A01K 5/01(2006.01)
A01K 5/02(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
投喂系统
(57)摘要
本实用新型公开了一种投喂系统。

投喂系统
包括喂养器、输送料管和储料仓。

所述输送料管
用于输送食物;所述喂养器与所述输送料管连
接,所述喂养器用于投放位于所述喂养器中的食
物;所述储料仓与所述输送料管连接,所述储料
仓用于储存食物并通过所述输送料管向所述喂
养器输入食物。

本实用新型实施方式的投喂系
统,储料仓通过输送料管可以向喂养器输入食
物,无需人工向喂养器中装入食物,实现了喂养
器进料自动化,
降低了人工成本。

权利要求书1页 说明书8页 附图8页CN 209950083 U 2020.01.17
C N 209950083
U
权 利 要 求 书1/1页CN 209950083 U
1.一种投喂系统,其特征在于,包括:
输送料管,用于输送食物;
与所述输送料管连接的喂养器,用于投放位于所述喂养器中的食物;和
与所述输送料管连接的储料仓,用于储存食物并通过所述输送料管向所述喂养器输入食物。

2.如权利要求1所述的投喂系统,其特征在于,所述输送料管包括主输送料管和连接所述主输送料管的多个分输送料管,所述储料仓连接所述主输送料管,所述喂养器连接所述分输送料管。

3.如权利要求2所述的投喂系统,其特征在于,所述主输送料管设置有第一输送装置,所述第一输送装置用于驱动所述主输送料管中的食物沿着所述主输送料管运动以输送至所述多个分输送料管。

4.如权利要求3所述的投喂系统,其特征在于,所述主输送料管设置有多个接口,所述接口与所述分输送料管连接,所述多个接口沿所述主输送料管输送食物的方向排列;在所述主输送料管输送食物的方向上,所述第一输送装置设置在所述储料仓和第一个所述接口之间,所述第一输送装置还用于控制所述主输送料管中的食物流量。

5.如权利要求4所述的投喂系统,其特征在于,在所述主输送料管输送食物的方向上,最后一个所述接口和所述储料仓之间设置有第一检测器,所述第一检测器用于检测位于最后一个所述接口和所述储料仓之间的所述主输送料管的部分是否有食物通过。

6.如权利要求2所述的投喂系统,其特征在于,所述分输送料管设置有第二输送装置,所述第二输送装置用于驱动所述分输送料管中的食物沿着所述分输送料管运动以输送至所述喂养器。

7.如权利要求6所述的投喂系统,其特征在于,所述分输送料管设置有多个安装部,所述安装部用于安装所述喂养器,所述多个安装部沿所述分输送料管输送食物的方向排列;在所述分输送料管输送食物的方向上,所述第二输送装置设置在所述分输送料管与第一个所述安装部之间,所述第二输送装置还用于控制所述分输送料管中的食物流量。

8.如权利要求7所述的投喂系统,其特征在于,在所述分输送料管输送食物的方向上,最后一个所述安装部和所述主输送料管之间设置有第二检测器,所述第二检测器用于检测位于最后一个所述安装部和所述主输送料管之间的所述分输送料管的部分是否有食物通过。

9.如权利要求2所述的投喂系统,其特征在于,所述分输送料管设置有分料阀,所述分料阀用于控制所述主输送料管中的食物输入至所述分输送料管。

10.如权利要求1所述的投喂系统,其特征在于,所述投喂系统还包括卸料装置,所述卸料装置与所述输送料管连接,所述卸料装置用于抽取所述输送料管中的食物。

2。
