施工图设计规范正文
施工图设计统一规范
施工图设计统一规范项目部2011年6月24日一、目的：为了确保设计质量，减少差错，保证图纸的整体一致性，特作如下统一规定,项目部所有人员应认真遵守本规定，校审人员应按规定要求认真审查图纸,发现设计中与规定不符，校审人员有权要求设计者进行修改.项目部人员在设计过程中应加强中间检查,设计人员遇到本规定以外问题及疑难问题时应及时联系部门负责人,采取必要措施，确保设计工作的顺利进行.二、适用范围：本规定适用于项目部所有人员.三、说明：1、项目部所有人员设计图纸时全部采用计算机绘图（CAD制图），中文汉字一般为HZTXT，有特殊规定除外.2、项目部人员在设计时一律使用项目部图戳，在建立图戳时输入设计人员、图纸类型、项目名称等信息.3、工艺流程规定1）、流程图上的设备只标注位号，不写汉字,位号必须与设备表相一致，用3号字,管线号为2.5号字，汉字为3.5号字。
（可根据实际情况调整字体大小)2）、流程图之间相互联系管线箭头符号件编号说明.3）、各工段流程图上部不画图例。
4、设备布置图规定1)、设备布置图中设备只标位号，不写汉字，字号为3号，尺寸纤维2。
5号字。
2)设备布置图中的汉字,房间功能汉字如：办公室、控制室、等位5号字;吊装洞、钢平台等用4号字.3)设备轮廓线及设备位号下划线宽度为0。
5mm，其他为细实线。
4）设备布置图的绘制比例使用CAD制图时一般绘制比例为1:1，个别情况及试图可以放大,以表示清楚为准.5)立面设备布置图用英文字母表示,如A——-A立面设备布置图字号为4号.6）平面尺寸以mm计,标高以m计，标高表示方法为▽XXX,字号为2。
5号字。
7）立面设备布置图的右侧图戳栏上部应绘制设备清单，注明设备位号、设备名称、设备安装标高、设备支撑面标高。
8）、设备位号按照下列编写：P102-—01其中:P—-—-设备类别代号102----设备顺序号01—---相同设备的数量位号9）、设备表填写如下：V2110 XXX罐立式V=1m3Φ1000*1500 锥底P2011 XXX泵离心式WAN80-50—250A Q=50m/h H=80m双封背冷E2012 XXX泵F=20m2 换热器、型号等10）所有单位一律使用我国法定计量单位。
设计施工图规范

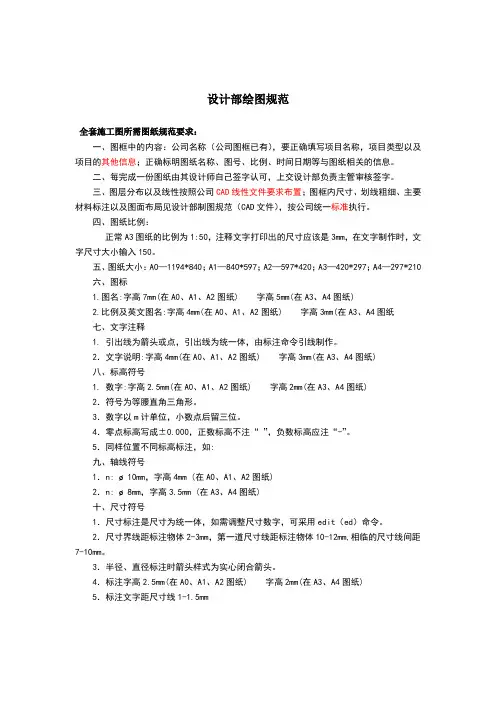

设计部绘图规范全套施工图所需图纸规范要求：一、图框中的内容：公司名称（公司图框已有），要正确填写项目名称，项目类型以及项目的其他信息；正确标明图纸名称、图号、比例、时间日期等与图纸相关的信息。
二、每完成一份图纸由其设计师自己签字认可，上交设计部负责主管审核签字。
三、图层分布以及线性按照公司CAD线性文件要求布置；图框内尺寸、划线粗细、主要材料标注以及图面布局见设计部制图规范（CAD文件），按公司统一标准执行。
四、图纸比例：正常A3图纸的比例为1:50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。
五、图纸大小：A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210六、图标1.图名:字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸)2.比例及英文图名:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸七、文字注释1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。
2．文字说明:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)八、标高符号1. 数字:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)2．符号为等腰直角三角形。
3．数字以m计单位，小数点后留三位。
4．零点标高写成±0.000，正数标高不注“”，负数标高应注“-”。
5．同样位置不同标高标注，如:九、轴线符号1．n: ø10mm，字高4mm (在A0、A1、A2图纸)2．n: ø8mm，字高3.5mm (在A3、A4图纸)十、尺寸符号1．尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。
2．尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3．半径、直径标注时箭头样式为实心闭合箭头。
装饰施工图规范
济南万泰建筑装饰工程有限公司图纸规范为加强万泰设计人员制图的规范化管理，提高设计质量和标准，强化万泰装饰公司的精品意识，根据现阶段装修行业的实际情况，遵循《房屋建筑制图统一标准》（GB/T50001—2001）的要求，特制定本图纸规范。
一、图纸内容要求（一）图纸排列顺序为了使设计师能够较好地向客户表达其设计意图，又使施工者有较完整的施工依据，减少施工中变更、拆改项目，提高工作效率，因此要求设计师必须保证图纸齐全，排列有序（按下列顺序排列）。
（1）*图纸封面（万泰装饰公司统一制作的模板打印）（2）*设计说明（万泰装饰公司统一制作的模板打印）内容填写设计方案的构思思路及方案说明。
（3）*图纸目录（万泰装饰公司统一制作的模板打印）（4）*原始结构图（5）*平面布置图（6）*地面布置图吊顶布置图（7）*吊顶布置图（8）*插座布置图（9）*新做家具图（10）*装饰立面图（二）图纸的美观性：由于装饰中客户多为不了解装饰行业，对室内装饰设计施工图纸不易看懂，因此仅仅是图纸规范是不够的，图纸也必须绘制得形象、生动，图纸的美观性也非常重要。
（1）正投影图纸的美观。
（2）图纸整体包装的装帧要求。
A. 设计师交客户的图纸必须使用万泰装饰公司统一的封面装订。
B. 封面上客户和设计师的名字必须用万泰装饰公司统一制定的模板字体打印。
C. 20页内的图纸（封面和封底除外）用拉杆夹装订，20页以上的图纸（封面和封底除外）用穿孔拉杆夹装订。
D.图纸须用万泰装饰公司统一制作的封面模板打印在A4白纸上作封面。
（三）图纸内容的要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。
设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。
因为这类图纸是以明确的线条，描绘建筑内部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。
室内设计施工图的制图整体规范
一、成品房的装修围：厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或者强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电路线安装到位二、单元户施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 洗手间放大平面图17. 洗手间地面铺砖图18. 洗手间天花灯位图19. 洗手间 A.B.C.D 立面图20. 洗手间 A.B.C.D 立面铺砖图21. 洗手间电路图22. 洗手间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门坎石或者挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室材料部品的阐述；对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕；设计说明中可包括电气和水系统局部的说明；2. 总平面图：家具按 1:1 比例合理摆放，并加以注释；标明每一个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或者用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或者铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；说明所有材料的材质及规格尺寸〔包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等〕5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式说明清晰，防止开关插坐位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特殊是座便下水位置确实定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对洗手间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室阴、阳角的处理方式应有说明；四、交楼标准细则〔一〕厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90 度的方位摆放。
(完整)施工图设计说明及要求规范
(完整)施工图设计说明及要求规范施工图设计说明及要求规范一、设计依据：·经业主批准的建筑设计施工图及业主向设计师传达的设计意向·《建筑内部装修设计防火规范》·《建筑装饰工程施工及验收规范》·《民用建筑工程室内环境污染控制》·国家及地方现行优关规范、标准二、设计范围:·本室内设计范围包括＊**＊＊＊＊＊会议室部分。
三、标注单位及尺寸：·本施工图所注尺寸除标高以米为单位外，其余均以毫米计。
·施工图中所表示的各部分内容，应以图纸所标注尺寸为准,避免在图纸上按比例测量,如有出入应及时与设计师联系解决。
四、设计师要求及相应规范：·有关土建拆改部分与配合：均与业主配合、洽谈与校核。
·室内施工设计方案报当地公安消防机关，审批认可后再施工。
·装饰材料的选用符合现有国家有关标准,根据消防部门关于建筑室内装修设计防火规定，选材严格，采用阻燃性良好的装饰材料，装饰木结构隐蔽部分刷防火涂料,做法工序应执行《建筑室内装饰防火规范》.·空调、消防报警、喷淋、排气、照明、弱电等位置设计均以专业设计为准，配合附件图仅供参考。
图纸吊顶标高为装修完成实际高度。
各专业隐蔽标高高于吊顶标高(完整)施工图设计说明及要求规范50mm以上。
五、施工做法与选材要求:·本工程做法除图纸具体要求的面层外，对构造层来作具体要求时，严格遵守国家现行的《建筑高级装饰工程质量评定标准》有关要求。
·本工程油漆除特殊注明外，均为硝基清漆.墙内填充岩棉，墙面饰环保乳胶漆，所有吊顶均为60系列吊顶龙骨。
·所有主材的色彩、纹理选用均需经甲方工地代表确认。
·电器灯位开、关插座以“平面图”、“天花平面图”、“里面灯具位置图"合理布线并以电气专业图为准，电器板、钥匙开关板距地1.4m，电话出线口，共用天线户盒、地脚灯、单相两极、三级暗插座距地0.3m.·该项工程设计充分考虑消防分区、疏散通道、出口的设计以及防火材料的应用。
施工图设计说明
施工图设计说明1初步设计批复及执行情况本项目为一阶段施工图设计。
针对本项目具体的特点，在规划的基础上对工程进行了方案设计，并取得业主组织召开的专家评审会通过。
针对方案设计阶段专家及业主方的意见，本项目在本次施工图设计中做出了如下修改：1、优化了路面结构设计、原路面病害处理设计及相关技术指标；2、补充了检测方案与原路面病害处理的对应关系；3、细化了加铺路面结构调平层的设置原则。
2采用的规范、规程和验收标准2.1采用的设计规范、规程1）《市政公用工程设计文件编制深度规定》（2022版）；2）《城市道路工程设计规范》（CJJ37—2022）；3）《城镇道路路面设计规范》（CJJ169-2022）4）《城市道路路基设计规范》（CJJ194-2022）5）《无障碍设计规范》（GB50763-2022）；6）《公路路基设计规范》（JTGD30-2004）；7）《公路沥青路面设计规范》（JTGD50-2006）；8）《公路路面基层施工技术规范》（JTJ034-2000）；9）《无障碍设计规范》（GB50763-2022）；10）《砌体结构设计规范》（GB50003-2022）；11)《公路水泥混凝土路面设计规范》（JTGD40-2022）；12）《公路水泥混凝土路面养护技术规范》（JTJ073.1－2001）；13）《公路路基设计手册》。
2.2采用的施工规范、规程和工程验收标准1）《城镇道路工程施工与质量验收规范》（CJJ1-2022）；2）《公路路基施工技术规范》（JTGF10-2006）；3）《公路水泥混凝土路面施工技术规范》（JTGF30－2003）；4）《公路路面基层施工技术规范》（JTJ034—2000）；5）《固化类路面基层和底基层技术规程》（CJJ/T80-98）；6）《公路沥青路面施工技术规范》（JTGF40-2004）。
3设计概要3.1工程范围、规模及主要工程内容利民路位于宜宾市南岸东区，为该片区内一条主要交通干道。
室内设计施工图绘制规范
施工图制图规范一、图层规范说明：0-轴线（建筑轴线，使用CENTER线型，图层在需要体现轴线的图中为开启）0-墙体柱（建筑墙体，包括原建筑墙体，新建砌体墙体，图层应该在各类平面图上开启）0-墙体填充（建筑砌体墙体填充，包括200，100厚各类砖砌墙体填充，该层为253#色，图层在各类平面图中开启）0-窗（建筑窗体，包括高窗，矮窗、凸窗及落地窗，图层在各类平面图中开启）0-楼梯（建筑楼梯、越级台阶，图层在天花图、灯具图中为关闭）0-栏杆（建筑楼梯栏杆、建筑阳台栏杆，图层在天花图、灯具图中为关闭）0-建筑其他（一些从属于建筑的线，包括建筑外完成面，外轮廓，排水立管等在各图中均会体现的建筑体，图层在各类平面图中开启）0-完成面线（用于表现装饰完成面，图层在各类平面图中开启）0-完成面填充（装饰完成面与建筑之间的封闭部分，采用45度井字交叉填充，图层在各类平面图中开启）1-活动家具（活动型家具，该类家具在天花图及地铺图中均为不出现）1-固定家具（固定型家具，该类家具天花图及地铺图中均为出现）1-落地家具（只落地不通顶家具，该类家具在地铺图中出现，不再天花图中出现）1-置顶家具（只通顶不落地家具，该类家具在天花图中出现，不再地铺图中出现）1-窗帘（该图层在地铺图中为关闭）1-平面灯具（用于体现地面或不在天花中表示的灯具，该图层只在平面、地铺开启）1-门（该图层在天花和地铺图中为关闭）1-植物（只摆放植物图层，该图层在天花和地铺图中为关闭）1-墙面装饰（该图层只在天花布置图和灯具定位图中为开启）1-全灰平面（该图层只在插座平面图、天花叠合图、地面叠合图中开启）2-梁（该图层在各图中均关闭，只在需要打印时才开启）2-洞口（门洞上方看线，该图层只在天花图中开启）2-天花主线（天花主轮廓线，主跌级线，该图层只在天花图中开启）2-天花次线（天花造型内部材料分隔线，次跌级线，该图层只在天花图中开启）2-天花填充（天花造型材料填图案图层，该图层只在天花图中开启）2-天花灯具（出现在天花上的灯具，该图层只在天花图中开启）2-空调风口（风口及出回风箭头图层，该图层只在天花图中开启）2-消防喷淋（包括烟感及喷淋图层，必要时可以分为两个图层出来，该图层只在天花图中开启）3-地面主线（地面主轮廓线，主跌级线，如地台面、窗台线，该图层在平面图及地铺图中开启）3-地面次线（地面材料分隔线，该图层只在地铺图中开启）3-地面填充（地面材料填充图案，该图层只在地铺图中开启）4-建筑标注（外围建筑轴线标注，建筑尺寸标注）4-尺寸标注（用于标注室内造型尺寸，材料间隔）4-放线标注（用于墙体放线标注尺寸）5-开关（该图层为灯具控制、灯具开关）5-插座（包括强弱电插座）6-ELV（立面使用图层，可只分颜色，不分图层）7-DAT（大样使用图层，可只分颜色，不分图层）以上为基本图层，在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明：1#色（A3～4图：0.30，A1～2图：0.35）平立面完成面线2#色（A3～4图：0.22，A1～2图：0.25）平面家具线，立面转折线，大样轮廓线3#色（A3～4图：0.13，A1～2图：0.15）平面建筑次线，门，窗帘，天花，地面材料分隔线，立面材料分隔线，大样材料分隔线4#色（A3～4图：0.18，A1～2图：0.20）平面建筑窗线、栏杆、楼梯，天花、地面主跌级5#色（A3～4图：0.22，A1～2图：0.25）轴线6#色（A3～4图：0.15，A1～2图：0.18）灯具，开关插座，消防暖通7#色（A3～4图：0.40，A1～2图：0.40）平立剖面墙柱体线8#色（A3～4图：0.05，A1～2图：0.09）平面极次线，分缝，材料填充9#色（A3～4图：0.09，A1～2图：0.13）杂点型填充10#色（A3～4图：0.13，A1～2图：0.13）公司图框11#色（A3～4图：0.13，A1～2图：0.15）尺寸，材料，文字12～249#色（A3～4图：0.05，A1～2图：0.05）非使用线，如新增加需相应调整打印线型250#色（A3～4图：0.05，淡显50％）立面填充251～254#色（对象颜色打印，A3～4图：0.05，A1～2图：0.05）252为柱体填充线，253为墙体填充255#色（A3～4图：0.40，A1～2图：0.40）非使用线三、其他规范说明：材料代号规则；天花图例；剖面填充方法图例说明；开关插座图例；各类型标志标准。
施工图设计说明怎么写
建筑施工图设计说明建筑施工图设计说明（序号带外圈“O”者为本工程选用）一、设计依据1、设计合同以及开发商的设计要求文件2、政府职能部门就本工程的批本：①规划报建批复；设计红线图②建筑工程消防设计审核意见3、得到开发商方认，获各主管部门批准的初步设计图纸4、《民用建筑设计通则》（GB 50532-2005）5、《住宅建筑设计规范》（GB 50096-199：2003年版）6、建筑设计防火规范（GBJ 16-87：2001年版）7、《高层民用建筑设计防火规范》（GB50045-952001年版）8、《屋面工程技术规范》（GB50207-94）9、《建筑防水工程技术规范》（JGJ48-88）10、《商店建筑设计规范》（JGJ48-88）11、《城市居住区规划设计规范》（GB50180-93）12、《城市道路和建筑物无障碍设计规范》（JGJ50-2001）13、《汽车库建筑设计规范》（JGJ100-98）14、《汽车库，修车库，停车场设计防火规范》（GB50067-97）15、《人民防空地下室设计规范》（GB-50038-94）16、《膨胀土地区建筑技主规范》（GBJ112-87）17、《夏热冬暖地区居住建筑节能设计标准》（JGJ75-2003）18、国家及工程当地其他行政规范、规定、标准二、工程概况1、建筑经济技术指标：详总平面图。
2、建筑类别：1、2、3、号楼为6层商住楼；奥园大厦为6层综合楼；商业街为2层商业楼；其余为6层住宅楼。
3、耐火等级：二级4、屋面防水等级：二级5、结构类型：1、2、3、4号楼和奥园大厦及商业街为钢筋混凝土结构；其他各栋单体住宅；砖混结构。
6、使用耐久年限：50年7、抗震设防烈度：6度三、墙体1、砖混结构的墙体采用机制中砖（240*115*90mu10）砌筑，外墙及分户墙为240厚，户内隔墙为15厚，框架结构的填充墙采用小型混凝土砖渣空心砌块（240*190*120mu10）砌筑，外墙及分户墙为190厚，户内隔墙为120厚；M7.5混合砂浆砌筑。
建筑工程施工图设计文件编制规范(2023范文免修改)
建筑工程施工图设计文件编制规范引言建筑工程施工图设计是建筑工程建设的重要环节之一。
为了确保施工图设计文件的质量和准确性，提高建筑工程施工的效率和安全性，制定本规范。
1. 编制规范的目的本规范的目的是为了统一建筑工程施工图设计文件的格式和要求，规范施工图设计文件的编制流程，提高施工图设计文件的准确性和可读性，加强施工图设计文件的审查和交流。
2. 适用范围本规范适用于各类建筑工程的施工图设计文件编制，包括但不限于建筑、结构、给排水、电气、暖通、消防等专业的施工图设计文件。
3. 编制要求3.1 施工图设计文件的命名规范施工图设计文件应采用有意义的命名，便于识别和查阅。
施工图设计文件的命名格式为：专业代码_建筑名称_施工图类型_版本号。
例如，对于建筑专业的平面图文件，命名应按照格式：AR_项目名称_平面图_V1.0。
3.2 施工图设计文件的结构规范1. 施工图设计文件应包括文件封面、文件目录、设计依据、设计说明、图纸、图注和技术规格书等内容。
2. 文件目录应清晰明确，按照施工图设计文件的组成部分进行分类，并标明页码和版本号。
3. 图纸应按照施工图设计文件的组成部分进行分类，并标明图号、图名、比例和版本号。
4. 图注应详细描述图纸的内容，包括图纸的图例、构造说明、材料规格等信息。
5. 技术规格书应详细描述施工图设计文件中使用的材料、工艺和质量要求等内容。
3.3 施工图设计文件的格式规范1. 施工图设计文件应采用标准的A4纸张尺寸，横向打印，使用适当的页边距和行距。
2. 文字应使用统一的字体、字号和字距，并保持清晰可读。
3. 图纸应按照统一的比例绘制，并标明比例尺。
4. 图纸中的符号、线型和填充应符合国家标准或行业规范，并保持一致性和清晰度。
5. 施工图设计文件应采用标准的图框，并标明单位名称、工程名称、图纸名称、图纸编号、版本号和绘图日期等信息。
3.4 施工图设计文件的审查要求1. 施工图设计文件应进行审查，包括初步审查和专业审查两个阶段。
景观施工图程序及设计规范三篇
景观施工图程序及设计规范三篇篇一：景观施工图程序景观施工图各图总结拿到扩初图后的改动与所做的准备1.打印出总平，了解设计师的设计意图。
整体布局和各节点代表什么东西。
打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念/由。
相同的节点在其名称中编入标号（景墙1，景墙3。
）尺寸是否合理。
打印一张总平，写上铺装标号和标记，为铺装意向图，为cad绘制总平铺装做准备节点，图库等资料的寻找和总结。
各节点，小品的体量是否合理。
做参照1.要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好）自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的，施工里的，建筑一层等图纸上保留哪些资料：一层的文字说明（商店。
），楼号，楼层数。
观察原始资料经济技术指标比如停车数量等（这个在方案阶段就该注意了）2.道路系统是否合理，消防道首先要闭合，单车道4米，双车道6米，消防车转弯半径12米，小车转弯半径9米（也有消防车9米，小车6米之说，详各地的规范），回车场15*15米（有些城市是18*18米），尽端式道路超过40米要设置回车场。
3.登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超过0.8米的植物，而且是软质植物，车可以碾过去的。
4.构筑物要把底层平面放进去，屋顶面用虚线。
5.网格图和坐标图的放样基准点、基准轴先移动到（0，0），点。
而后al对齐。
6.抓出比例，添加文字7.绿化区域的Z型线绘制平面布置图1．平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观的大体布置。
2．用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。
3．图上每种东西必须必须各个标明清楚。
4．平面图中的绿地用8号虚线标出地形，绿化边缘用波浪线围合。
5．样式不同的同一种节点要标明号码，比如树池1，树池2，。
施工图设计制图标准
施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确，清晰易懂。
3、图纸应按照比例绘制，比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注，标注应清晰、准确。
6、图纸应按照规定的格式进行排版，页边距应大于1cm。
7、图纸应使用黑色绘图，字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。
12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准，不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。
施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。
在这种情况下，施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。
施工图设计规范
四、施工图设计4、1一般规定4.1.1 施工设计文件需要满足得要求施工设计文件包括设计说明及图纸,其内容达到以下要求:①解决各专业得技术要求,协调与相关专业之间得关系;②能据以编制工程预算;③提供申报有关部门审批得必要文件。
4.1.2 总封面应标明以下内容1、总封面:2、项目名称;3、编制单位名称;4、项目设计编号;5、设计阶段;6、编制单位法定代表人、技术总负责人、项目总负责人姓名及其签字或授权盖章;7、编制年、月。
4、2 园林景观专业4.2.1施工图阶段景观专业设计文件包括内容封面、目录、设计说明、设计图纸。
4.2.2施工设计文件顺序同初步设计3.1.2条4.2.3图纸目录先列新绘制得图纸,后列选用标准图。
4.2.4施工图设计说明1、设计依据:1)由主管部门批准建筑场地园林景观初步设计文件、文号。
2)由主管部门批准得有关建筑施工图设计文件或施工图设计资料图(其中包括总平面图、竖向设计、道路设计与室外地下管线综合图及相关建筑设计施工图、建筑一层平面图、地下建筑平面图、覆土厚度、建筑立面图等)。
3)设计依据得国家及地方规范;2 、工程概况:1、包括建设地点、名称、景观设计性质、设计范围面积(如方案设计或初步设计为不同单位承担,应摘录与施工图设计相关内容)。
2、方案简述该项目场地得基本资料及方案设计得主要特点。
3、放线原则说明该项目所采用得坐标系、放线原点、网格方向、标注单位等。
4、竖向设计①说明该项目竖向变化在视觉上得特点及设计原则;②说明该项目场地地表雨水得排放方式及雨水收集、利用。
5、土建土建分类(廊架、挡墙、假山置石、水池、地形、花池、成品等),各类土建造型、色彩、材料等设计及选择得原则。
3、材料说明:用共同性得,如:混凝土、砌体材料、金属材料标号、型号;木材防腐、油漆;石材等材料要求,可统一说明或在图纸上标注。
4 、防水、防潮做法说明。
5 、种植设计说明该项目所处地理位置、气候类型、植物种群特征、植物配置原则、主要景点得植物配置得特点(应符合城市绿化工程施工及验收规范要求):1)种植土要求;2)种植场地平整要求;3)苗木选择要求;①说明对土壤得要求;②说明对表层种植土得要求;③说明对苗木选择得要求;④说明对苗木栽植得注意事项;⑤说明对大树移植得注意事项;⑥说明对养护管理方面得注意事项;⑦说明对施工顺序方面得注意事项。
建筑工程施工图设计文件编制规范(1范本)
建筑工程施工图设计文件编制规范1. 引言建筑工程施工图设计文件是建筑施工的重要依据和技术规范。
合理编制施工图设计文件可以确保工程质量、加快施工进度，并减少沟通和理解上的误差。
本文档将介绍建筑工程施工图设计文件的编制规范，以保证设计文件的准确性和一致性。
2. 文件命名规范为了方便管理和查找，建议遵循文件命名规范： -文件名应简明扼要地反映文件内容，采用有意义的英文单词或缩写； -文件名中的单词之间可以使用下划线“_”或连字符“-”进行分隔； -文件名应全小写，并尽量避免使用特殊字符； -文件名应包含版本号和修订日期，以便对文档进行版本控制。
例如：beam_construction_plan_v1.0_20211201.md3. 文件结构为了使文件内容有条理和易读，建议按照结构编写施工图设计文件：├── 1. 引言├── 2. 文件命名规范├── 3. 文件结构│├── 3.1. 封面│├── 3.2. 目录│├── 3.3. 编制说明│├── 3.4. 工程概况│├── 3.5. 标准和规范│├── 3.6. 施工图设计内容│├── 3.7. 图纸列表│├── 3.8. 参考资料│└── 3.9. 附件├── 4. 封面├── 5. 目录├── 6. 编制说明├── 7. 工程概况├── 8. 标准和规范├── 9. 施工图设计内容├── 10. 图纸列表├── 11. 参考资料└── 12. 附件4. 文件内容4.1. 封面封面应包含信息： - 工程名称 - 文件名称 - 文件版本号 - 文件编制单位及人员 - 文件编制日期4.2. 目录目录列出了文件中各个章节和附件的标题及页码，方便读者查阅。
4.3. 编制说明编制说明章节应包含内容： - 文件的编制目的和背景 - 文件的适用范围 -文件的相关标准和规范4.4. 工程概况工程概况应包含内容： - 工程的基本信息，包括名称、位置、建设单位等 -工程的规模和用途 - 工程的设计要求和设计单位等4.5. 标准和规范标准和规范章节应列出适用的相关标准和规范，包括但不限于国家标准、行业标准、地方标准等。
建筑工程施工设计规定规范
建筑工程施工设计规定规范第一章总则第一条为规范和加强建筑工程施工设计管理，提高工程质量，保障工程安全，保护环境，确保工程项目按照设计要求合理、安全、经济的施工，制定本规范。
第二条本规范适用于建筑工程施工设计的各个阶段，包括设计前期、初步设计、施工图设计、施工阶段等。
第三条建筑工程施工设计应符合国家有关法律法规、标准和规范要求，依据工程概念设计、功能需求、材料技术、施工工艺等开展设计。
第四条建筑工程施工设计中应充分考虑工程施工的安全、可行性、经济性等因素，避免工程设计中存在的问题和风险。
第五条建筑工程施工设计应注重与工程勘察、技术咨询、施工企业等的协调配合，确保设计、施工、验收三者间的统一。
第六条监理单位对建筑工程施工设计应进行全程监督，确保施工图设计符合设计要求和国家标准。
第二章设计前期第七条设计前期应认真了解建设单位对工程的要求，明确建筑功能、质量标准、工程规模等基本信息。
第八条根据工程规模、地形地貌、气候环境等因素，进行勘察工作，确保工程设计符合实际情况。
第九条开展工程项目概念设计，确定工程建筑风格、布局、功能设计等内容。
第十条设计前期应进行可行性研究，评估工程投资、施工难度、使用性能、运营维护等方面的风险和收益。
第十一条设计前期应综合考虑工程建设周期、资金需求、环境保护等因素，确定工程建设方案。
第十二条通过设计前期工作，形成初步设计方案，提交建设单位审核确认，为施工图设计阶段提供参考依据。
第三章初步设计第十三条初步设计应充分考虑建筑功能、使用性能、安全性、经济性等因素，形成建筑结构、布局、外观等设计内容。
第十四条初步设计应采用合理的建筑材料和工艺，确保建筑质量和安全，提高建筑的使用寿命。
第十五条初步设计应满足国家强制性标准和规范要求，对建筑物的结构、防火、隔声等功能进行设计。
第十六条初步设计应根据建筑物的用途和功能，设计建筑的内部空间和功能布局。
第四章施工图设计第十七条施工图设计应根据初步设计方案，细化设计内容，编制详细的施工图纸，包括建筑结构、设备安装、施工工艺等内容。
施工图设计规范
前言在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。
专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。
本书是以制图标准为基础，结合具体工程实例书写而成。
书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。
书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。
此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。
书中所附光盘内图纸均含标准图层。
符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。
图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。
写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。
目录一、图纸幅面规格二、符号的设置三、材质图例的设置四、尺寸标注与文字标注的设置五、线型与笔宽的设置六、电脑图层的设置七、比例的设置八、图面构图的设置九、施工图编制的顺序十、图表十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项十三、施工图与现场深化设计十四、施工图的归档与分类十五、关于布局空间与模型空间在实际绘图中的应用十六、施工图工程实例宾馆类：天骄宾馆办公空间：商务部会议室文化空间：哈工程大学大学生活动中心住宅样板间：某住宅项目第一章图纸幅面规格一、图纸幅面图纸幅面及图框尺寸（mm）表1-1幅面代号尺寸代号A0A1A2A3A4 b×L 841×1189 594×841 420×594 297×420 210×297c 10 5a 25图1-1图纸长边加长尺寸（mm）表1-2幅面尺寸长边尺寸长边加长后尺寸A01189 1486、1635、1783、1932、2080、2230、2378 A1841 1051、1261、1471、1682、1892、2102A2594 743、891、1041、1189、1338、1486、1635、1783、1932、2080A3420 630、841、1051、1261、1471、1682、1892 二、标题栏与会签栏以下以A2图幅为例，常见的标题栏布局形式参见图2-1。
施工图设计规范要求20091108
۩国际丽城吉盛三江施工图设计建议2009-11-08一,设计技术建议1，设计工作程序设计单位提供全套施工图文件。
包括文字与图纸，电子文档等相关内容;其中，蓝图8套，电子版（包括但不仅限于每种户型电子版，家具配置等）。
后期配合。
包括施工图审查，技术交底，设计修改，现场处理，各阶段验收等施工图设计需要的工作。
2，层高和标高规划道路两侧商业： 3.9m。
住宅和公寓单独标明和统计，层高3米临江商业底层层高：5.1m临江商业二楼和三楼层高：4.5 m，以达到规范要求取底限值。
地下室： 3.9 m建筑专业标注的标高为楼地面面层完成面的标高，结构专业标注的标高相应降50。
其他专业应参照建筑专业的标高。
3，墙体主要墙体材料种类：页岩砖类（包括新材料保温砖，多孔，空心）。
外墙采用200厚页岩多孔砖；分户墙采用200厚页岩空心砖，户内隔墙采用100厚页岩空心砖。
厨房、卫生间采用100厚页岩多孔砖；厨房、卫生间部分的分户墙采用200厚页岩多孔砖。
公共部分的墙采用200厚页岩空心砖墙。
当室内墙体下部设梁影响使用时，建议取消梁，或采用隐性梁柱。
内外墙上所有留洞（包括门窗洞口）均应有水平和竖向定位。
凡洞口宽度不小于900，1以及梁柱上穿孔的，不仅应在建筑图上标注，且应在结构图中注明，以及采取的相 应措施。
凡暗装配电箱，消火栓箱的墙体必须采取相应的构造措施，墙体厚度不小于200厚。
主要方式可采用增加窗台板厚度，局部加厚墙体，装修外包等措施进行处理。
梁﹑柱与墙面关系：客厅与卧室隔墙 现梁边﹑现柱边或异形柱边时，需保证客厅和卧室墙面平整； 客厅厅与其他辅助房间隔墙 现梁边﹑现柱边或异形柱边时，应先保证起居厅墙面平整；主卧室与次卧室或其他辅助房间隔墙 现梁边﹑现柱边或异形柱边时，应先保证主卧室墙面平整。
梁﹑柱与靠外墙的房间 现梁边﹑现柱边或异形柱边时，应先保证外立面效果，其次调整梁柱位置保证房间尽量平整。
当厨卫室内出现梁边高出面层时，应调整墙的位置或降低梁的标高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程设计制图规范1 / 20总则1.1 目的1.1.1规范化--有效提高装饰设计的工作质量；1.1.2标准化--提高装饰设计的工作效率；1.1.3网络化--标准化制图便于公司规范化管理和设计成果的共享。
1.2 适用范围1.2.1本规范适用于我公司所有工程项目的工程制图和CAD制图。
1.2.2本规范所指施工图纸为：原始建筑平面图、平面布置图、顶面图、立面图、构造结点图、配套装置家具图及电气改造施工图、给排水施工图、暖通空调施工图等各阶段设计施工图、竣工图。
第一章：编制依据1、《总图制图标准》；2、《建筑制图标准》；3、AutoCAD 制图标准；4、天正建筑制图标准；5、工程施工图设计流程。
2 / 20第二章：制图规范一、图纸幅面（简称图幅）：注：表中尺寸单位为毫米（mm）。
加长图幅为标准图框根据图纸内容需要在长向（L边）加长L/4的整数倍。
二、图纸标题栏（简称图标）：1、图标内容包括：(1).公司名称：为中文公司名称；(2.)业主、工程名称：填写业主名称和工程名称；(3).图纸签发参考：填写图纸签发的序号、说明、日期；(4).版权：中英文注名的版式权归属权；(5).设计阶段：填写本套所秘史的设计阶段；(6).签名区：包括a.项目设计师：由项目设计主持人签字，b.设计：由本张图的设计者签字，c.制图：由本张图的绘制者签字，d.校对：由本张图纸的校对者签字；e.审核：由本张图的审核者签字；f.审定：由本张图的审定者签字。
g.技术负责：由本张图的项目经理签字。
三、出图比例：选定图幅后，根据本张图纸要表达的内容选定出图比例。
四、图形线：根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。
为统一整套图纸的风格对图中所使用的线宽及线型作出以下规定：3 / 201、线宽：特粗线：0.50 mm粗线：0.30 mm中粗线：0.25mm中线：0.15 mm细线：0.09 mm4 / 20五、字体：图纸上需书写的文字、数字、符号等，均应笔划清晰，字体端正，排列整齐。
图及说明的汉字、拉丁安母、阿拉伯数字和罗马数字应采用仿宋_GB2312，其高度（h）与宽度（w）的关系应符合：w/h=0.75 。
文字字高选择：a.尺寸标注数字、标注文字、图内文字选用字高为3.5mm（CAD中设高度为3）；b.说明文字、比例标注选用字高为4.8mm（CAD中设高度为4）；c.图名标注文字选用字高为6mm（CAD中设高度为5），比例标注选用字4.8mm高（CAD中设高度为4）；d.图标栏内须填写的部分均选用字高为2.5mm（A3图幅中设置为2）。
六、符号标注：1、指北针：在总图部分的其它平面图上应画出指北针，所指方向应与总平面图中风玫瑰的指北针方向一致。
指北针用细实线绘制，圆的直径为24mm，指针尾宽为3mm，在指针尖端处注“N”字，字高5mm。
2、定位轴线及编号：平面图中定位轴线，用来确定各部分的位置。
定位轴线用细点划线表示，其编号注在轴线端部用细实线绘制的圆内，圆的直径为8mm，圆心在定位轴线的延长线或延长线的折线上。
平面图上定位轴线的编号应标注在图样的下方与左侧，横向编号用阿拉伯数字按从左至右顺序编号，竖向编号用大写拉丁字母（除I、O、Z外）按从下至上顺序编号。
在标注次要位置时，可用在两根轴线之间的附加轴线。
附加轴线及其编号方法见下图：5 / 206 /204、索引符号及详图符号：对图中需要另画详图表达的局部构造或构件，在图中的相应部位应以索引符号索引。
索引符号用来索引详图，而索引出的详图应画出详图符号来表示详图的位置和编号，并用索引符号和详图符号相互之间的对应关系，建立详图与被索引的图样之间的联系，以便相互对照查阅。
a.索引符号及其编号：索引符号的圆及水平直径线均以细实线绘制，圆的直径应为10mm ，索引符号的引出线应指在要索引的位置上。
引出的是剖面详图时，用粗实线段表示剖切位置，引出线所在的一侧应为剖视方向。
圆内编号的含义为：上行为详图编号，下行为详图所在图纸的图号。
七、尺寸标注：（一）、基本规定：1、尺寸界线：尺寸界线用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm。
另一端宜超出尺寸线2—3mm。
必要时，图样轮廓线也可用作尺寸界线。
2、尺寸线：尺寸线用细实线绘制，应与被注长度平行。
尺寸线不能用其它图线替代，一般也不得与其它图线重合或画在其延长线上。
3、尺寸起止符：尺寸起止符应用中实线的斜短划线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2—3mm。
半径、直径、角度与弧长的尺寸起止符号宜用箭头表示。
4、尺寸数字：图上尺寸应以尺寸数字为准。
图样上的尺寸单位除标高及在总平面图中的单位为米(m)外，都必须以毫米(mm)为单位。
尺寸数字应依据其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外边的尺寸数字可在尺寸界线外侧注写，中间相邻的尺寸数字可错开注写，也可引出注写。
尺寸数字不能被任何图线穿过。
不可避免时，应将图线断开。
（二）、尺寸的排列与布置：1、尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号相交。
但在需要时也可标注在图样轮廓线以内。
尺寸界线一般就与尺寸线垂直。
2、互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远，图样外轮廓线以外最多不超过三道尺寸线。
3、图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于10mm，平行排列的尺寸线的间距宜为7—10mm并应保持一致。
总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等。
（三）、标高：标高是标注建筑物高度的另一种尺寸形式。
其标注方式应满足下列规定：1、个体建筑物图样上的标高符号以细实线绘制。
通常用下图（a）左图所示的形式；如标注位置不够，可按下图（a）右图所示形式绘制。
图中L是注写标高数字的长度，高度H则视需而定。
2、总平面图上的标高符号应涂黑表示。
3、标高数字以米(m)为单位，注到小数点以后第三位；在总平面图中，可注定到小数点后二位。
零点标高应注写成±0.000；正数标高不注“+”，负数标高应注“-”。
标高符号的尖端应指至被注的高度处，尖端可向上，也可向下。
1、在图样的同一位置需表示几个不同标高时，标高数字可按下图（d）所示的形式注写。
7 / 208 /20注写的内容 注法示例说明半径半圆及小于半圆的圆弧，就标注半径。
标注半径的尺寸线的方向应一端指向圆弧，半径数字前加注符号“R ”。
注写的内容 注法示例说明直径圆及大于半圆的圆弧应标注直径，并在直径数字前加注符号“￠”。
较小圆面积的直径尺寸，可标注在圆面积外。
坡度标注坡度时，在坡度数字下，应加注坡度符号，坡度符号用单面箭头，一般就指向下坡方向。
注写的内容注法示例说明角度、弧长和弦长角度的尺寸线是圆弧，圆心是角顶，角边是尺寸界线。
尺寸起止符号用箭头，地位不够时可以圆点代替。
角度数字应水平方向注写。
标注圆弧时，尺寸线为同心圆弧，尺寸界线垂直于该圆弧的弦，起止符号用箭头，弧长数字上方加圆弧符号。
圆弧的弦长的尺寸线应平行于弦，尺寸界线垂直于弦。
9 / 20八、常用图例：名称图例说明新建的建筑物1、上图为不画出入口图例，下图为画出入口图例。
2、需要时，可在图形内右上角以点数或数字（高层宜用数字）表示层数。
3、用粗实线表示。
原有的建筑物1、应注明拟利用者。
2、用细实线表示。
计划扩建的预留地或建筑物用中虚线表示。
名称图例说明拆除的建筑物用细实线表示。
新建的地下建筑物或构筑物用粗虚线表示。
10 / 2011 /20敞棚或敞廓围墙及大门上图为砖石、砼或金属材料的围墙。
下图为镀锌铁丝网、篱笆等围墙。
如仅表示围墙时，不画大门。
坐标上图表示测量坐标，下图表示施工坐标。
名 称图 例说 明填挖边坡边坡较长时，可一端或两端局部表示。
护坡室内标高室外标高新建的道路1、“R9”表示道路转弯半径为9m，“150.00”为路面中心的标高，“6”表示6%，为纵向坡度，“101.00”表示变坡点间距离。
2、图中斜线为道路断面示意，根据实际需要绘制。
原有的道路计划扩建的道路名称图例说明人行道12 / 2013 /20桥梁（公路桥）用于旱桥时应注明。
雨水井与消火栓井上图表示雨水井，下图表示消火栓井。
针叶乔木阔叶乔木针叶灌木阔叶灌木名 称图 例说 明修剪的树篱14 /20草地花坛材料名称 图例 说明 自然土壤包括各种自然土壤。
夯实土壤砂灰土砂砾石、碎砖三合土材料名称 图例 说明 天然石材包括岩层、砌体、铺地、贴面等材料。
15 /20毛石普通砖1、 包括砌体、砌块。
2、断面较窄，不易画出图例线时，可涂红。
砼1、本图例仅适用于能承重的砼及钢筋砼。
2、包括各种强度等级、骨料、添加剂的砼。
3、在剖面图上画出钢筋时，不画图例线。
4、断面较窄，不易画出图例线时，可涂黑。
钢筋砼多孔材料包括水泥珍珠岩、沥清珍珠岩、泡沫砼、非承重加气砼、泡沫塑料、软木等。
木材1、上图为横断面，左上图为垫木、木砖、木龙骨。
2、下图为纵断面。
金属1、包括各种金属。
2、图形小时，可涂黑。
第三章：作图软件规范设置一、作图软件：AutoCAD天正建筑二、作图环境设置：1、线型导入：开始作图前加载下列线型：a.实线：CONTINUOUSb.虚线：ACAD-ISO02W100c.点划线：ACAD-ISO04W100注：线型比例因子依图纸比例而定。
2、线宽导入：开始作图前加载下列线宽：a.特粗线线宽：0.5mm （青色）b.粗线线宽：0.3mm （黄色）c.中粗线线宽：0.25mm （红色）d.细线线宽：0.15 （洋红色、绿色、白色）e.极细线线宽：0.09mm （灰色、蓝色）注：打印线宽由颜色定。
3、文字样式设定：为统一图中文字标注样式，作图前先设定好文字的标注样式。
（1）.文字标注样式设定：a.在天正工具箱中打开文字表格工具栏，选择文字样式；b.新建，样式名称：文字样式；c.取消使用大字体，shx字体选定为：仿宋_GB2312；d.效果，宽度比例：0.75；e.其它保持默认值。
（2）.尺寸标注文字样式设定：a. 在天正工具箱中打开尺寸标注工具栏，选择标注样式；b.新建，样式名称：尺寸标注；c.取消使用大字体，shx字体选定为：仿宋_GB2312；d.效果，宽度比例：0.75；e.调整栏中，标注特征比例中选：将标注缩放到布局。
f.直线栏中，固定长度的尺寸界线：长度设置为：4 超出尺寸线设置为：2 注：所有文字样式设定后，将“文字样式”设为当前样式。
4、标注样式设定：为统一图中尺寸标注样式，作图前先设定好尺寸的标注样式。
16 / 20注：在作图过程中注意选用正确的标注样式进行标注。
5、图层设置：为规范作图及便于图纸的修改，在作图过程中要求将不同内容的图形线设置在不同的图层中。
