阀门结构尺寸一览表1、单闸板闸阀
2、双闸板闸阀(PN1。
0Mpa)
3、截止阀（包括柱塞截止阀)
注：①铁制截止阀为110
②铁制截止阀为140
③氨用、氯用截止阀为650
④氨用氯用截止阀为700
4、J11型丝接截止阀（PN1.6Mpa)
5、旋启式止回阀(H44系列）
6、升降式止回阀（H41系列)
7、钢制金属密封蝶阀
8、球阀。
阀门尺寸(公制)
DN800 318 DN20 150 DN25 110 DN20 230
DN190000 753D5N7170300.xlsDN1200
330
550
630
DN25 DN32 DN40
160
190
200
DN32 DN40 DN50
130
150
170
DN25
230
DN1400 710 DN50 230 DN65 222
DN150 460 460
DN100
235 280 280 320 280
DN125 325 325 325
DN125 400 400
DN400 89
DN125 400 400 400 400
DN200 510 570
DN125
320 320 400 360
DN150 350 350 350
DN150 480 480
DN400 216
D(3)41J-6(10)
D343F-16R
柱塞阀
U41S-16C(P)
旋塞阀
X(3)43W-10(16)R
疏水阀
CS41H-16(25)C
公称直径 阀门长度 L(mm)RF
公称直径 阀门长度 L(mm)RF
公称直径 阀门长度 L(mm)RF
公称直径 阀门长度 L(mm)RF
DN700 292 DN15 130 DN20 90 DN15 230
DN32 180 180 180 DN32 190 180 DN125 57 DN32 190 190
180 DN50 210 210 DN32 130 130 165 165 165 150
DN40 240 240 200 DN40 200 200 DN150 57 DN40 200 200
美标截止阀设计标准
美标截止阀的设计标准主要遵循ASME B16.34和API 602等标准。
这些标准规定了截止阀的尺寸、压力等级、材料、结构、制造、检验和试验等方面的要求。
1.尺寸：美标截止阀的尺寸通常采用英寸（inch）为单位，常用的尺寸有
1/2英寸、1英寸、1-1/4英寸、1-1/2英寸、2英寸等。
2.压力等级：美标截止阀的压力等级通常分为Class 150、Class 300、Class
600等，分别表示不同的工作压力范围。
3.材料：美标截止阀的材料通常包括铸铁、铸钢、锻钢等，具体材料的选择
取决于阀门的工作压力、工作温度和介质性质等因素。
4.结构：美标截止阀的结构通常包括阀体、阀瓣、阀杆、填料函等部分。
阀
体和阀瓣的连接方式通常采用螺纹连接，阀杆通过填料函与阀瓣连接。
5.制造：美标截止阀的制造过程需要严格遵守相关标准和规范，包括加工、
装配、检验等环节。
6.检验和试验：美标截止阀需要进行严格的检验和试验，以确保其符合相关
标准和规范的要求。
需要注意的是，不同国家和地区的标准可能存在差异，因此在实际设计和生产过程中，还需要根据具体的要求和标准进行相应的调整和修改。
管件尺寸表
管件尺寸表管件尺寸表是指用于管道连接的各种管件的规格和尺寸的汇总表，常用于管道设计、安装和维护等工作中。
管件尺寸表按照管道的直径大小、管件的种类和连接方式等进行分类，具体内容如下：一、阀门类管件尺寸表1.截止阀：DN50-400mm2.球阀：DN15-1000mm3.闸阀：DN40-600mm4.蝶阀：DN50-1200mm5.止回阀：DN15-1200mm6.隔膜阀：DN15-500mm7.电动阀门：DN15-1200mm二、管接类管件尺寸表1.弯头：R=1.5D，1D，0.75D，0.5D；DN15-1200mm2.三通（等通、异口）：DN15-1200mm3.四通（等通、异口）：DN50-600mm4.变径管（通径扩大或缩小）：DN15-1200mm5.扩口管（口径扩大）：DN15-1200mm6.缩口管（口径缩小）：DN15-1200mm三、法兰类管件尺寸表1.法兰（平焊、对焊、螺纹、承插）：DN15-2400mm2.法兰盲板：DN15-2400mm3.法兰套（法兰之间连接的管段）：DN15-2400mm4.衬垫（用于补偿法兰之间的不平衡）：DN15-2400mm四、管卡类管件尺寸表1.管卡（U型、三角型）：DN15-400mm2.卡箍（橡胶、金属）：DN15-400mm3.卡簧（单簧、双簧）：DN15-400mm五、其他类管件尺寸表1.管塞（盲板）：DN15-1200mm2.法兰喉（用于改变法兰连接的管段角度）：DN15-1200mm3.管帽（用于管道的盖头和止水作用）：DN15-1200mm4.接头（连接管道和设备的部件）：DN15-1200mm以上是一些常见的管件尺寸表，具体尺寸和规格还需按照不同的行业、材料、压力等情况进行详细的规划和设计。
在安装和维护管道时，必须按照管件尺寸表来选择合适的管件和连接方式，以确保管道系统的正常运行和安全性。
主要尺寸公差表

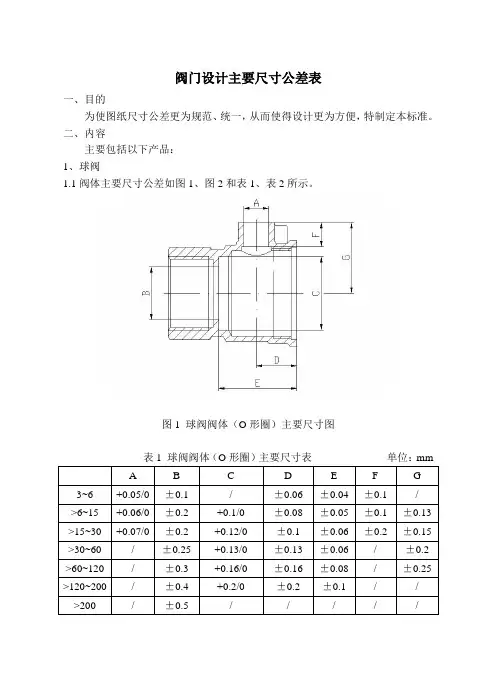

阀门设计主要尺寸公差表一、目的为使图纸尺寸公差更为规范、统一，从而使得设计更为方便，特制定本标准。
二、内容主要包括以下产品：1、球阀1.1阀体主要尺寸公差如图1、图2和表1、表2所示。
图1 球阀阀体（O形圈）主要尺寸图A B C D E F G3~6 +0.05/0 ±0.1 / ±0.06 ±0.04 ±0.1 />6~15 +0.06/0 ±0.2 +0.1/0 ±0.08 ±0.05 ±0.1 ±0.13 >15~30 +0.07/0 ±0.2 +0.12/0 ±0.1 ±0.06 ±0.2 ±0.15 >30~60 /±0.25 +0.13/0 ±0.13 ±0.06 / ±0.2 >60~120 /±0.3 +0.16/0 ±0.16 ±0.08 / ±0.25 >120~200 /±0.4+0.2/0 ±0.2 ±0.1 / />200 /±0.5//// /图2 球阀阀体（填料）主要尺寸图表2 球阀阀体（填料）主要尺寸表单位：mmA B C D E F G H3~6 +0.1/0 ±0.1 / ±0.06 ±0.04 ±0.1 / +0.1/0 >6~15 +0.18/0 ±0.2 +0.1/0 ±0.08 ±0.05 ±0.1 ±0.13 +0.16/0 >15~30 +0.2/0 ±0.2 +0.12/0 ±0.1 ±0.06 ±0.2 ±0.15 +0.18/0 >30~60 +0.3/0 ±0.25 +0.13/0 ±0.13 ±0.06 / ±0.2 +0.25/0 >60~120 / ±0.3 +0.16/0 ±0.16 ±0.08 / ±0.25 />120~200 / ±0.4+0.2/0 ±0.2 ±0.1 / / />200 / ±0.5//// / / 1.2 阀盖主要尺寸公差如图3和表3所示。
截止阀参数详细说明
截止阀参数详细说明截止阀（Gate valve）是一种常用的阀门，用于控制介质的流量和压力。
它具有结构简单、密封性能好、阻力小等特点，在工业生产和民用领域中广泛应用。
下面将详细介绍截止阀的参数以及其作用。
1.阀门规格和尺寸：截止阀的尺寸和规格是指阀门的外形尺寸和连接方式。
常见的尺寸有DN15-DN600（或1/2"-24"），规格则包括俄标、国标、美标等。
尺寸的选择取决于管道系统的需求。
2.阀门材质：截止阀的材质通常包括铸铁、不锈钢、碳钢、铜合金等。
不同的材质在耐腐蚀性、耐高温性和耐磨损性上有所区别。
根据介质的性质选择合适的材质可以确保阀门的可靠性和使用寿命。
3.阀门压力等级：截止阀的压力等级指的是阀门能够承受的最大工作压力。
常见的压力等级有PN10、PN16、PN25、PN40等。
选择合适的压力等级可以确保阀门的安全可靠运行。
4.阀门工作温度：截止阀的工作温度是指阀门能够承受的最高温度。
不同材质的阀门具有不同的工作温度范围。
在使用截止阀时，需要根据介质的温度选择合适的阀门材质以防止热胀冷缩引起的泄漏或损坏。
5.阀门密封性能：截止阀的密封性能对于阀门的可靠性和工作效果至关重要。
常见的密封形式包括软质密封、硬质密封和金属密封。
软质密封适用于低压低温场景，硬质密封适用于高温高压场景，金属密封适用于耐腐蚀介质的场景。
选择适当的密封形式可以确保阀门的良好密封性能。
6.阀门操作方式：截止阀的操作方式通常有手动操作、电动操作和气动操作。
手动操作适用于小型阀门或紧急情况下的操作；电动操作适用于大型阀门或需要长时间控制的场景；气动操作适用于自动化程度较高的工业设备。
选择合适的操作方式可以提高阀门的使用便利性和安全性。
7.阀门连接方式：截止阀的连接方式通常有法兰连接、螺纹连接和焊接连接等。
不同的连接方式适用于不同的管道系统和设备。
法兰连接适用于大口径和高压力场景，螺纹连接适用于小口径和低压力场景，焊接连接适用于高温高压场景。
国标截止阀
【产品外形及结构尺寸示意图】
【J41H 型 PN25 钢制截止阀产品外形及结构尺寸】
J41H 型 PN25 钢制截止阀外形及结构尺寸 (mm)
DN 10 15 20 25 L 130 130 150 160 D 90 95 105 115 D1 60 65 75 85 D2 40 45 55 65 b z× ød 16 4× ø14 16 4× ø14 16 4× ø14 16 4× ø14 H 198 233 275 285 D0 120 120 140 160
【J41H 型 PN63 钢制截止阀产品外形及结构尺寸】
J41H 型 PN63 钢制截止阀外形及结构尺寸 (mm)
DN 15 20 25 32 40 50 65 80 100 150 L 170 190 210 230 260 300 340 380 430 550 D 105 125 135 150 165 175 200 210 250 340 D1 75 90 100 110 125 135 160 170 200 280 D2 55 68 78 82 95 105 130 140 168 240 b z× ød 18 4× ø14 20 4× ø18 22 4× ø18 24 4× ø23 24 4× ø23 26 4× ø23 28 8× ø23 30 8× ø23 30 8× ø25 38 8× ø34 H 148 150 175 200 231 262 450 485 537 646 D0 100 100 120 140 160 180 320 360 400 450
32 40 50 65 80 100 125 150 200
180 200 230 290 310 350 400 480 600
管道与阀门尺寸对照表
管道与阀门尺寸对照表管道与阀门尺寸对照表是用于指导工程师在设计和安装管道系统时选择合适的阀门尺寸的参考工具。
它通常包含各种管道与阀门的尺寸参数，如口径、长度、高度、横截面积等。
以下是一个常见的管道与阀门尺寸对照表的参考内容：管道尺寸：管道尺寸指的是管道的开口直径，常用的单位有英寸、毫米等。
管道尺寸通常在设计和选购阀门时以英寸为单位，而在现场施工时以毫米为单位。
常见的管道尺寸有1/2英寸、3/4英寸、1英寸、1 1/2英寸、2英寸等，其中1/2英寸到2英寸是常见的家庭和商业建筑中使用的尺寸。
阀门尺寸：阀门尺寸与管道尺寸相对应，用于控制或切断管道中的流体介质。
阀门的尺寸要与管道的尺寸匹配，以确保阀门具有良好的密封性能和流量控制能力。
常见的阀门尺寸有1/2英寸、3/4英寸、1英寸、1 1/2英寸、2英寸等，与管道的尺寸一致。
此外，还有一些特殊尺寸的阀门，如大型工业管道中使用的3英寸、4英寸、6英寸等。
阀门类型：阀门根据控制介质的不同可以分为多种类型，常见的有截止阀、球阀、闸阀、蝶阀、止回阀、调节阀等。
不同类型的阀门具有不同的结构和尺寸，适用于不同的工程和工况要求。
在选择阀门尺寸时，需要先确定所需阀门的类型。
阀门长度和高度：阀门的长度和高度是指阀门从安装面到阀门盖上的垂直距离和水平距离。
阀门的长度和高度与其尺寸密切相关，不同尺寸的阀门长度和高度也有所不同。
在实际应用中，应根据管道系统的布局和安装条件，选择适合的长度和高度的阀门。
阀门横截面积：阀门的横截面积是指阀门内部流道的面积，它决定了阀门的流量特性。
阀门的横截面积与其口径有关，通常随着口径的增大而增大。
阀门的横截面积也会影响管道系统的流量和压力损失，因此在选购阀门时需要考虑阀门的横截面积。
总结：管道与阀门尺寸对照表是工程师在设计和安装管道系统时的参考工具，可以帮助选择合适的阀门尺寸。
其中包含的参考内容主要包括管道尺寸、阀门尺寸、阀门类型、长度和高度以及横截面积等。
各种阀门规格尺寸表大全
各种阀门规格尺寸表大全闸阀规格尺寸表：公称压力 | PN(MPa) | 公称通径 | DN(mm) |1.6.| 15.| 15.| 95.|1.6.| 20.| 20.| 105.|1.6.| 25.| 25.| 115.|1.6.| 32.| 32.| 135.|1.6.| 40.| 40.| 145.|1.6.| 50.| 50.| 160.|1.6.| 65.| 65.| 180.|1.6.| 80.| 80.| 195.|1.6.| 100.| 100.| 215.|1.6.| 125.| 125.| 245.|1.6.| 150.| 150.| 280.|1.6.| 200.| 200.| 335.|1.6.| 250.| 250.| 405.|1.6.| 300.| 300.| 460.|2.5.| 15.| 15.| 95.|2.5.| 20.| 20.| 105.|2.5.| 25.| 25.| 115.|2.5.| 32.| 32.| 135.|2.5.| 40.| 40.| 145.|2.5.| 50.| 50.| 160.|2.5.| 65.| 65.| 180.|2.5.| 80.| 80.| 195.|2.5.| 100.| 100.| 230.|2.5.| 125.| 125.| 270.|2.5.| 150.| 150.| 300.|2.5.| 200.| 200.| 360.|2.5.| 250.| 250.| 425.|2.5.| 300.| 300.| 485.|L: 长度公称压力 | PN(MPa) | 公称通径 | DN(mm) | L。
|1.6.| 15.| 15.| 130.| 130.| 1.6.| 20.| 20.| 150.| 150.| 1.6.| 25.| 25.| 160.| 160.| 1.6.| 32.| 32.| 180.| 180.| 1.6.| 40.| 40.| 200.| 200.| 1.6.| 50.| 50.| 230.| 230.| 1.6.| 65.| 65.| 290.| 290.| 1.6.| 80.| 80.| 310.| 310.| 1.6.| 100.| 100.| 350.| 350.| 1.6.| 125.| 125.| 400.| 400.| 1.6.| 150.| 150.| 480.| 480.| 1.6.| 200.| 200.| 600.| 600.| 1.6.| 250.| 250.| 650.| 650.|1.6.| 300.| 300.| 750.| 750.|2.5.| 15.| 15.| 130.| 130.| 2.5.| 20.| 20.| 150.| 150.| 2.5.| 25.| 25.| 160.| 160.| 2.5.| 32.| 32.| 180.| 180.| 2.5.| 40.| 40.| 200.| 200.| 2.5.| 50.| 50.| 230.| 230.|2.5.| 65.| 65.| 290.| 290.|2.5.| 80.| 80.| 310.| 310.|2.5.| 100.| 100.| 350.| 350.|2.5.| 125.| 125.| 400.| 400.|2.5.| 150.| 150.| 480.| 480.|2.5.| 200.| 200.| 622.| 622.|2.5.| 250.| 250.| 698.| 698.|2.5.| 300.| 300.| 782.| 782.|D: 法兰直径公称压力 | PN(MPa) | 公称通径 | DN(mm) | D。
常用阀门标准表
常用阀门标准表一、美标阀1、设计制造标准：闸阀：API 600或API 6D锻钢闸阀:API 602截止阀：BS1873或ASME B16.34锻钢截止阀:API 602止回阀:API 6D或BS 1868锻钢止回阀:API 602球阀:API 6D或API 608蝶阀:API 609或AWWA C5042、长度标准:ASME B16.103、法兰标准:ASME B16.5(NPS<24)或ASME B16.47(NPS>26)4、焊接端标准：ASME B16.255、外观检验标准：MSS SP546、检验和试压标准：API 598 或API 6D或API 6007、压力温度等级：ASME B16.34二、德标阀1、设计制造标准：闸阀：DIN 3352 截止阀：DIN 3356 止回阀：DIN 3356 球阀：DIN 3357 蝶阀：DIN 33542、长度标准：DIN 32023、法兰标准：DIN 2543-25454、焊接端标准：DIN 32395、检验和试压标准：DIN 32306、压力温度等级：DIN 2401三、欧盟标阀1、设计制造标准：闸阀：EN 10434 截止阀：EN 13709 球阀：EN 13709 止回阀：EN107392、长度标准：EN 5583、法兰标准：EN 10924、检验和试压标准：EN 122665、焊接端标准：EN 12627四、国标阀：１、设计制造标准：闸阀：ＧB/T12234-2019截止阀：GB/T12235-2007止回阀：GB/T12236-2008球阀：GB/T12237-2007蝶阀：GB/T12238-20082、结构长度：GB/T122213、法兰标准：GB9113或JB79 GB13402（大口径）4、焊接端标准：GB/T122245、压力温度等级：GB/T122246、检验和试压标准：GB13927-2008或JB/T9092-1999五、日标阀：１、设计制造标准：闸阀：JIS B2073 2083 截止阀：JIS B2071 2081 止回阀：JIS B2074 2084 球阀：蝶阀：2、结构长度：JIS B20023、法兰尺寸：JIS B2212 22144、压力温度：JIS B2073 20835、压力测试：JIS B2003六：英标阀门1、闸：BS 1414 截止：BS1873 止回：BS 1868 球阀：BS5351 蝶阀：BS51552、焊接端：BS 20803、法兰端：BS 4504 BS15604、检验：BS51465、压力温度BS12516 15606、防火：BS 6755阀门的检验与试验标准:国标：GB/T26480美标：API598。
民用水暖管道上截止阀尺寸
民用水暖管道上截止阀尺寸今天咱们来聊一聊民用水暖管道上的截止阀尺寸。
你们知道吗？在咱们家里的水暖管道上，截止阀可是个很重要的小零件呢。
就像咱们家里的水龙头一样，截止阀也有不同的大小。
比如说，我家厨房的水暖管道上的截止阀就比较小。
它的大小就和我那个小小的拳头差不多。
这个小截止阀虽然不大，但是作用可不小。
它就像一个小门卫，控制着水的流动。
当我们想要修理厨房的水管，或者是换个水龙头的时候，只要把这个小小的截止阀关上，水就不会再流出来啦，这样就可以很方便地进行修理啦。
再看看卫生间里的水暖管道上的截止阀，它就比厨房的要大一些。
大概有我爸爸的手掌那么大呢。
卫生间里用水的地方多，像马桶、洗手盆还有淋浴喷头，都需要水。
所以这个截止阀就像一个大管家，要管理更多的水的进出。
如果卫生间哪里漏水了，我们把这个大一点的截止阀关上，就可以安心地去查找问题啦。
我还见过邻居叔叔家的截止阀，他家是那种老房子，水暖管道也比较粗。
他家的截止阀特别大，就像一个大盘子一样。
叔叔说，这种大尺寸的截止阀是因为老房子的水暖管道粗，需要更大的截止阀来控制水的流量。
就好像大河流需要更大的闸门一样。
那这些截止阀的尺寸为什么会不一样呢？其实啊，这就和我们穿衣服一样。
小朋友们有小号的衣服，也有中号、大号的衣服。
水暖管道有细的，就像我们喝饮料的吸管一样细，那这样的管道就用小尺寸的截止阀。
如果水暖管道像我们的手臂一样粗，那就得用大尺寸的截止阀啦。
而且啊，截止阀的尺寸不合适的话，会带来很多麻烦呢。
我听爸爸说，有一次他的朋友家里换水管，不小心买错了截止阀的尺寸。
那个截止阀太小了，根本就不能很好地控制水的流量。
结果一打开水，水就到处乱喷，把家里都弄湿了。
就像我们穿了一件不合身的衣服，跑起来、动起来都不方便一样。
所以啊，民用水暖管道上的截止阀尺寸是很重要的。
不同的地方要用不同尺寸的截止阀，这样才能让我们家里的水暖系统好好工作，我们也才能舒舒服服地用水啦。
下次再看到家里的水暖管道上的截止阀，就可以仔细看看它的大小，想想它是怎么工作的啦。
