数据中心的供配电及其智能监控系统
智能配电监控系统解决方案

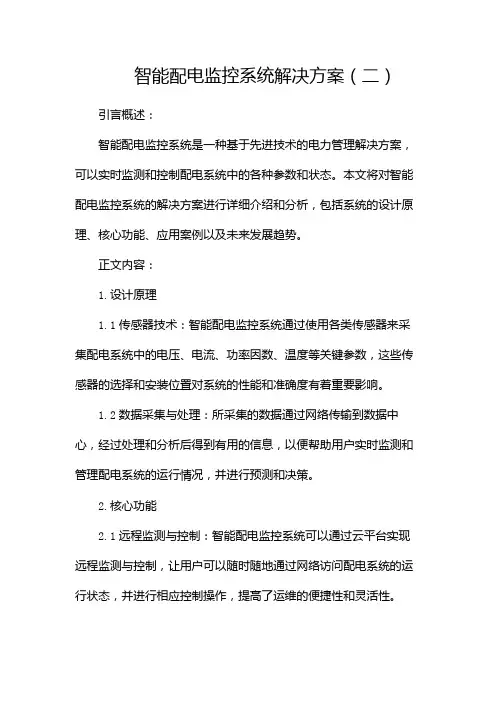

智能配电监控系统解决方案(二)引言概述:智能配电监控系统是一种基于先进技术的电力管理解决方案,可以实时监测和控制配电系统中的各种参数和状态。
本文将对智能配电监控系统的解决方案进行详细介绍和分析,包括系统的设计原理、核心功能、应用案例以及未来发展趋势。
正文内容:1.设计原理1.1传感器技术:智能配电监控系统通过使用各类传感器来采集配电系统中的电压、电流、功率因数、温度等关键参数,这些传感器的选择和安装位置对系统的性能和准确度有着重要影响。
1.2数据采集与处理:所采集的数据通过网络传输到数据中心,经过处理和分析后得到有用的信息,以便帮助用户实时监测和管理配电系统的运行情况,并进行预测和决策。
2.核心功能2.1远程监测与控制:智能配电监控系统可以通过云平台实现远程监测与控制,让用户可以随时随地通过网络访问配电系统的运行状态,并进行相应控制操作,提高了运维的便捷性和灵活性。
2.2预警与报警功能:系统能够自动检测配电系统中的异常情况,并及时发出警报通知用户,防止故障的发生和扩大,提高了系统的可靠性和安全性。
2.3能源管理与优化:通过对能源消耗情况的监测和分析,智能配电监控系统可以帮助用户实现能源的有效管理与优化,降低能耗成本,提高能源利用效率。
2.4统计与分析功能:系统可对配电系统中的各项参数和运行状态进行统计和分析,为用户提供全面、准确的数据分析结果,支持决策和优化运营。
2.5设备维护与管理:系统还可以对配电设备进行定期巡检和维护管理,提前发现设备故障和老化情况,预防性地进行维修和更换,确保配电系统的稳定运行。
3.应用案例3.1工业领域:智能配电监控系统可以应用于各类工业生产线、厂房和车间,实时监测电力设备的运行状况,提高运营效率和设备可靠性。
3.2商业用途:系统也可以应用于商业建筑、购物中心和写字楼等场所,实时监测和管理配电系统,降低能耗成本,提高能源利用效率。
3.3基础设施领域:智能配电监控系统可以应用于城市电网、公共交通系统和医疗设施等基础设施领域,保障供电的可靠性与安全性。
智能配电监控系统
智能配电监控系统智能配电监控系统一、引言智能配电监控系统是一种基于先进的传感技术、数据采集和信息处理技术,用于实时监测和管理配电系统的一种智能化解决方案。
该系统能够实时监测配电设备的运行状态、电流负载、电压波动等参数,提供实时报警和故障诊断,以便快速响应和处理潜在问题。
本文将详细介绍智能配电监控系统的组成和功能,以及系统的安装和使用方法。
二、系统组成1、监控设备a:数据采集器:负责采集配电设备的状态数据,并将数据传送到中央处理器。
采集器可以通过现场总线、无线传输等方式与配电设备进行通讯。
b:中央处理器:负责接收并处理采集器传输过来的数据,进行数据存储、分析和图表展示。
中央处理器通常具有数据分析和故障诊断功能,能够提供实时报警和故障诊断信息。
c:人机界面终端:提供给操作人员使用的终端设备,用于查看和操作系统的各项功能,包括实时数据展示、报警管理、故障处理等。
2、传感器a:电流传感器:用于测量配电系统中的电流,传感器通常采用非接触式感应原理,能够实时测量电流的大小。
b:电压传感器:用于测量配电系统中的电压,传感器通常采用分压的原理,能够实时测量电压的波动和稳定性。
c:温度传感器:用于测量配电设备的温度,传感器可以实时监测设备的温度变化,并提供报警和故障诊断信息。
三、系统功能1、实时监测a:电流负载:系统能够实时监测配电设备的电流负载情况,包括过载、欠载等异常情况,并能够提供报警和故障诊断信息。
b:电压波动:系统能够实时监测配电系统的电压波动情况,包括瞬时电压、频率等参数的变化,并能够提供报警和故障诊断信息。
c:温度变化:系统能够实时监测配电设备的温度变化情况,包括设备的过热、过冷等异常情况,并能够提供报警和故障诊断信息。
2、报警管理系统能够根据实时监测到的异常情况,通过人机界面终端进行报警管理,包括报警信息的显示、报警级别的划分、报警信息的存储和查询等功能。
3、故障诊断系统能够根据实时监测到的异常情况进行故障诊断,分析故障原因,并给出相应的处理建议。
数据中心机房动力设备与环境集中监控系统解决方案
数据中心机房动力设备及环境集中监控系统解决方案第一章项目概述一、工程概述本次数据中心机房改造项目主要建设内容有:机房装修、机房供配电系统(包括机房内的主设备用电、辅助设备用电)、机房UPS电源及蓄电池系统、机房综合布线及机柜系统、机房监控系统(视频监控、场地环境监控系统和机房消防报警及灭火系统等几部分)。
二、设计依据本设计依据:1、以下规范和标准。
GB /T2887-2000《计算站场地技术要求》GB 9361-88《计算站场地安全要求》GB 50174-93《电子计算机机房设计规范》GB6650-86《计算机机房活动地板技术条件》ST/T30003-93《电子计算机机房工程施工及验收规范》GB 1838-93《室内装饰工程质量规定》ITU.TS.K20:1990《电信交换设备耐过电压和过电流能力》ITU.TS.K21:1998《用户终端耐过电压和过电流能力》GB 50150-91《电气装置安装工程电气设备交接试验标准》GB 50236-98《现场设备、工业管道焊接工程施工及验收规范》JGJ 73-91《建筑装饰工程施工及验收规范》GB 50243-97《通风与空调工程施工及验收规范》GB 50054-95《低压配电设计规范》三、设计原则根据数据中心的现状,此次所做的设计必须满足当前单位的各项业务应用需求,尤其是作为行业专业应用,同时又面向未来快速增长的发展需求,因此应是高质量的、灵活的、开放的。
设计时考虑避免下列外界因素:电磁场、易燃物、易燃性气体、磁场、爆炸物品、电力杂波、潮气、灰尘等影响。
✧实用性和先进性采用先进成熟的技术和设备,尽可能采用先进的技术、设备和材料,以适应高速的数据与需要,使整个系统在一段时期内保证技术的先进性,并具有良好的发展潜力,以适应未来业务的发展和技术升级的需要。
✧安全可靠性为保证各项业务应用,网络必须具有高可靠性,决不能出现单点故障。
要对机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。
数据中心机房供配电系统

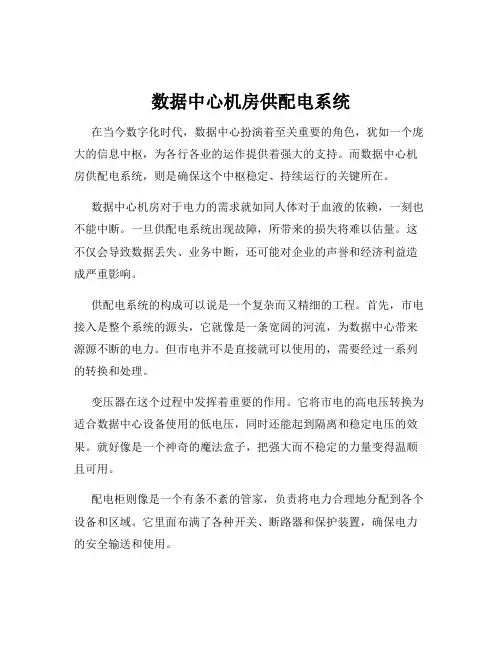

数据中心机房供配电系统在当今数字化时代,数据中心扮演着至关重要的角色,犹如一个庞大的信息中枢,为各行各业的运作提供着强大的支持。
而数据中心机房供配电系统,则是确保这个中枢稳定、持续运行的关键所在。
数据中心机房对于电力的需求就如同人体对于血液的依赖,一刻也不能中断。
一旦供配电系统出现故障,所带来的损失将难以估量。
这不仅会导致数据丢失、业务中断,还可能对企业的声誉和经济利益造成严重影响。
供配电系统的构成可以说是一个复杂而又精细的工程。
首先,市电接入是整个系统的源头,它就像是一条宽阔的河流,为数据中心带来源源不断的电力。
但市电并不是直接就可以使用的,需要经过一系列的转换和处理。
变压器在这个过程中发挥着重要的作用。
它将市电的高电压转换为适合数据中心设备使用的低电压,同时还能起到隔离和稳定电压的效果。
就好像是一个神奇的魔法盒子,把强大而不稳定的力量变得温顺且可用。
配电柜则像是一个有条不紊的管家,负责将电力合理地分配到各个设备和区域。
它里面布满了各种开关、断路器和保护装置,确保电力的安全输送和使用。
不间断电源(UPS)更是供配电系统中的核心保障。
当市电出现异常,比如停电、电压波动等情况时,UPS 会在瞬间接管供电,为关键设备提供持续、稳定的电力。
这就好比在黑暗中突然亮起的一盏明灯,让人感到无比安心。
电池组是 UPS 的“能量库”,平时处于充电状态,一旦需要就能迅速释放出大量的电能。
为了确保电池组的性能和寿命,定期的检测和维护是必不可少的。
发电机作为备用电源,是供配电系统的最后一道防线。
在市电长时间中断的极端情况下,发电机能够启动并为数据中心提供电力支持。
它就像是一位默默守候的勇士,随时准备在关键时刻挺身而出。
在设计数据中心机房供配电系统时,需要充分考虑多方面的因素。
首先是电力负荷的计算,要准确预估机房内各种设备的用电量,以确保供配电系统能够满足需求,又不过度冗余造成浪费。
可靠性也是重中之重。
采用冗余设计是常见的做法,比如双路市电接入、冗余的 UPS 系统等,以提高系统的容错能力。
数据中心供配电方案台达

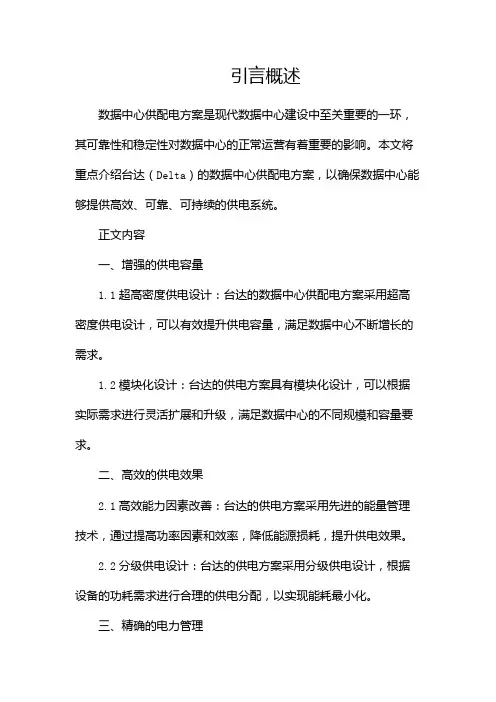

引言概述数据中心供配电方案是现代数据中心建设中至关重要的一环,其可靠性和稳定性对数据中心的正常运营有着重要的影响。
本文将重点介绍台达(Delta)的数据中心供配电方案,以确保数据中心能够提供高效、可靠、可持续的供电系统。
正文内容一、增强的供电容量1.1超高密度供电设计:台达的数据中心供配电方案采用超高密度供电设计,可以有效提升供电容量,满足数据中心不断增长的需求。
1.2模块化设计:台达的供电方案具有模块化设计,可以根据实际需求进行灵活扩展和升级,满足数据中心的不同规模和容量要求。
二、高效的供电效果2.1高效能力因素改善:台达的供电方案采用先进的能量管理技术,通过提高功率因素和效率,降低能源损耗,提升供电效果。
2.2分级供电设计:台达的供电方案采用分级供电设计,根据设备的功耗需求进行合理的供电分配,以实现能耗最小化。
三、精确的电力管理3.1远程监控系统:台达的供电方案配备远程监控系统,可以实时监测和管理数据中心的电力设备,确保其正常运行。
3.2智能控制技术:台达的供电方案借助智能控制技术,可以对数据中心的供电系统进行精确控制,提高供电效率和可靠性。
四、可靠的备份供电4.1UPS系统:台达的供电方案配备高可靠性的UPS系统,可以在电力中断时提供稳定的备份供电,保证数据中心的连续运行。
4.2发电机组:台达的供电方案还包括发电机组,可以在长时间停电情况下提供持续的备份供电,确保数据中心不受电力故障的影响。
五、可持续的能源管理5.1可再生能源应用:台达的供电方案鼓励并支持可再生能源的应用,如太阳能和风能等,以减少对传统能源的依赖,实现可持续发展。
5.2节能减排措施:台达的供电方案采取节能减排措施,如能源回收利用和智能能源管理系统等,以降低能耗和碳排放。
总结台达(Delta)的数据中心供配电方案通过增强供电容量、高效供电效果、精确电力管理、可靠备份供电和可持续能源管理等措施,确保数据中心能够提供高效、可靠、可持续的供电系统。
9.28模块化数据中心主要设备组成有哪些?
前言:大家好,我是薛哥。
模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。
单个模块化数据中心按照最大N台机柜(包括服务器机柜、网络机柜、综合布线柜)配置。
该模块(不包括UPS)占地面积为35 m2,加上模块外维护通道和给模块内空调供电的PDF柜,总占地面积不超过55 m2,模块总高度不超过2.65 m。
机柜数量可根据客户需求成对减少或增加。
一、精密配电柜开拓者"KITOZER"系列智能配电柜,可谓是当今IT系统的最佳配电方案,支持热插拔模块化设计,方便客户依据数据中心的IT负载以及企业发展需求,灵活配置、升级和管理配电系统。
1、彩色触屏操作、界面简单直接采用图形显示方式,轻触屏幕即可了解各项关键参数,可简化维护行为并有效减少人为失误。
2、智能配电监控系统(1)、主路、支路全电量参数全监控,数据全,精度高。
(2)、国际品牌配件(3)、断路器均采用施耐德、ABB等国际一线品牌,可靠性、安全性高。
(4)、支持热插拔、模块化设计(5)、断路器、监控模块化热插拔设计,杜绝断电灵活扩容高效、灵活通讯方案、支持TCP\IP、RS485、MODBUS、SNMP等多种通讯方式及通讯协议,快速高效与后端监控平台对接。
(6)支持上\下进线无需额外配件即可实现上/下进线,轻松应对各种安装需求。
3、主路监控提供单线运行图,帮助客户及时了解供电线路、主电源、断路器和配电模块的最新状态,以及电压、电流、功率、电源和谐波等信息。
配电系统状况一览无遗。
4、支路监控实时监测显示所有支路电压、电流、谐波、电量和功率等电参量信息。
5、详尽事件记录可记录最多5,000个事件,可据此配置警报以免系统因超载或环境因素而发生故障。
二、列间空调模块化数据中心采用行级水平送风空调进行制冷。
1、概述(1)、模块化数据中心内,空调同设备机柜一起,共同组成密闭冷(热)通道,实现冷热空气隔离。
浅谈数据中心供配电系统设计
浅谈数据中心机房供配电系统设计丁国余上海**系统工程有限公司摘要:现代的数据中心中都包括大量的计算机,对于这种场所的电力供应,都要求供电系统必须在所有的时间都有效,这就不同于一般建筑的供配电系统,它是一个交叉的系统,涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等,每个系统互相交叉,互有影响,这就使我们在设计时必须考虑多方面的因素。
关键词:数据中心、UPS不间断供电、冗余、接地、防静电一、系统概述现代的数据中心机房中都包括大量的计算机,对于这种场所的电力供应,都要求供电系统必须在所有的时间都有效,扩容容易,维护简便,容错力强,最重要的是性价比高。
数据中心机房是现代信息化建设的基础工程,为各个业务提供稳定、安全的工作环境,而机房的供配电系统就是这基础工程的心脏和大动脉,供配电系统的稳定,能够保障其它系统发挥作用和核心业务正常运行。
系统不同于一般建筑的供配电系统,它是一个交叉的系统,涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等,各个系统互相交叉,互有影响,这就使我们在设计时必须考虑多方面的因素。
二、设计标准数据中心有专门的设计标准,全球第一个综合性的数据中心电信基础标准TIA-942 《数据中心电信基础设施标准》,是2005年4月由美国电信产业协会(TIA)、TIA技术工程委员会(TR42)和美国国家标准学会(ANSI)批准的。
国内的相关规范和标准也是综合国外标准以及国内数据中心建设发展情况做出的,数据中心设计规范GB 50174—2008《电子信息系统机房设计规范》也于2008年l1月12日发布,2009年6月1日开始实施。
设计一个数据中心首先需要根据用户重要性和业主对数据中心可靠性、安全性等的具体需求,确定机房等级.再按照相应等级确定适合的供配电系统。
国内的数据中心首先需要满足国内规范的要求。
GB 50174—2008中关于数据中心的分级规定如下:电子信息系统机房应划分为A、B、C三级。
数据中心机房供配电系统方案
数据中心机房供配电系统方案一、概述二、系统设计1.电源供应为了确保电力供应的连续性和稳定性,数据中心机房供配电系统应采用双路电源供应设计,即主电源和备用电源。
主电源以电力公司的供电为主,备用电源包括UPS(不间断电源)和发电机组。
2.UPS设计UPS是数据中心供电系统的第一道防线,它能够在电力中断时提供临时电力支持,保证数据中心的正常运行。
UPS应采用并联并备份的设计,以提高可用性和可靠性。
此外,UPS的容量应根据实际数据中心负载的需求进行合理规划,并保证不低于冗余容量。
3.发电机组设计发电机作为备用电源的重要组成部分,在主电源中断时提供长时间的电力支持。
应采用多台发电机并联备用的设计,以提高系统的可用性。
发电机组的容量应根据实际负载需求进行合理规划,并保证不低于冗余容量。
同时,还需要考虑到发电机组的排放、降噪等方面的技术要求。
4.配电设计数据中心机房的配电系统应从总配电室(TSS)开始,通过主配电柜(MDB)和次级配电柜(SDB)将电力供应到机架级别。
主配电柜和次级配电柜应采用N+1的冗余设计,以确保配电的可靠性和连续性。
此外,配电柜需要具备过载保护、电能质量监测、电气火灾监测等功能。
在机架级别,应使用PDU(电源分配器)将电力供应到服务器、网络设备以及其他设备。
5.接地设计由于数据中心机房内有大量电气设备,为了确保人员和设备的安全,接地系统是非常重要的。
接地系统应符合相关的电气规范标准,并确保接地电阻低于规定值。
此外,在数据中心机房的地板上应设置金属网格接地,以降低静电的积累。
6.监控与管理数据中心机房的供配电系统应与监控系统结合,实现对系统运行状态的实时监测和告警报警。
监控系统应能够监测UPS的输入和输出电压、频率、负载情况等参数,以及发电机组的状态。
此外,还应配备远程管理功能,方便运维人员进行远程检修和管理。
三、系统要求1.高可用性和可靠性:供配电系统应具备高可用性,能够保证电力连续供应,并具备可靠性,短时间内自动转换为备用电源。
数据中心机房智能化系统建设方案
数据中心机房智能化系统建设方案随着信息技术的不断发展和应用,数据中心机房智能化系统的建设变得越来越重要。
智能化系统可以提高数据中心的安全性、可靠性和运维效率,减少故障和人为错误,并实现能源的高效利用。
以下是一个关于数据中心机房智能化系统建设方案的详细介绍。
方案一、机房智能化监控系统机房智能化监控系统是数据中心智能化系统的核心组成部分。
该系统可以实时监测机房的环境参数,包括温度、湿度、烟雾、漏水等,并能通过传感器和控制设备进行实时控制和调节,确保机房内环境的稳定。
方案二、机房安全防护系统机房安全防护系统是保障数据中心安全的重要系统。
该系统可以通过视频监控、门禁控制等手段实时监测和控制机房的出入口,确保只有授权人员能够进入机房。
同时,还可以部署烟雾、火灾、水浸等报警系统,及时发出警报并采取相应的应急措施,保护机房和机器设备的安全。
方案三、机房电力监控与管理系统机房电力监控与管理系统可以对机房的电力设备进行远程监控和管理,实时获取电流、电压、功率等数据,并对机房电力设备进行智能控制和管理。
该系统可以实现设备的远程开关、电能负载均衡、短路保护等功能,有效提高机房的用电效率和安全性。
方案四、机房机柜智能化管理系统机房机柜智能化管理系统可以对机柜内的设备进行实时监控和管理,包括机柜温度、湿度、电力等参数的监测和控制。
该系统还可以实现机柜内设备的远程开关和远程诊断,快速排除故障,提高运维效率。
方案五、机房能源管理系统机房能源管理系统可以对机房的能源供给和使用情况进行综合管理和优化,实现能源的高效利用。
该系统可以实时监测机房的用电量、用水量等数据,提供数据分析和预测,为机房的能源管理提供决策支持。
方案六、机房智能化运维系统机房智能化运维系统可以对机房的运维流程进行规范和自动化,提高运维效率和可靠性。
该系统可以实现设备的自动巡检和故障诊断,及时发出维护通知和工单,以及远程操作设备和更新软件,降低运维成本和人为错误。
数据中心供配电体系结构
巡检与监控
定期对供配电设备进行巡检,实 时监控设备运行状态,及时发现 并处理异常情况。
应急预案
制定供配电系统故障应急预案,定 期进行演练,确保在突发情况下能 够迅速响应并恢复供电。
维护管理
01
02
03
预防性维护
制定设备维护计划,定期 对供配电设备进行预防性 维护,延长设备使用寿命 。
业务连续性
数据中心供配电体系是保证业务连续性的关键因素,能够为 数据中心提供不间断的电力供应,确保企业和服务能够持续 稳定运行。
数据中心供配电体系的发展趋势
01 02
高效节能
随着数据中心的规模不断扩大和对能源效率的关注度提高,数据中心 供配电体系正在朝着高效节能的方向发展,如采用更高效的UPS和冷 却系统等。
电池类型及寿命
不间断电源系统的电池主要为铅酸电池和锂离子电池,其寿命受温度、充放电次 数和电池容量等因素影响。
备用发电机系统
配置及运行原理
备用发电机系统可在市电中断或其他供电故障时自动启动,为数据中心提供应急电力。
燃料类型及储备
备用发电机系统的燃料类型包括柴油、天然气和丙烷等,储备量需根据数据中心的重要等级和应急电力需求进 行配置。
详细描述
智能化管理是数据中心供配电体系的未来 发展方向。通过引入智能化的能源管理系 统,能够实现对数据中心能效的实时监控 、分析和优化,提高数据中心的能源利用 效率和管理水平,同时增强数据中心的可 靠性和稳定性。
绿色数据中心的建设
总结词
降低碳排放和水耗
详细描述
随着全球气候变化的加剧,绿色数据中心已 成为行业发展的必然趋势。在未来的数据中 心建设中,将更加注重节能减排、绿色水和 资源的高效利用,以实现数据中心的可持续
机房数据中心供配电系统解决方案
机房数据中心供配电系统解决方案机房数据中心是大型信息技术设备的集中存放和管理的地方,其中供配电系统是保障机房正常运行的关键环节。
本文将介绍机房数据中心供配电系统的解决方案,包括供电设备选型、UPS应用、配电系统设计和智能监控系统等内容。
1.供电设备选型供电设备选型是机房数据中心供配电系统的基础,应根据机房负荷情况、供电可靠性要求和经济效益考虑进行。
通常采用双电源供电方式,即市电和备用发电机组两部分。
市电作为主电源,备用发电机组作为备用电源,在市电中断时自动切换至备用发电机组。
此外,还应选用具有良好稳定性和可靠性的供电设备,例如国家标准及行业规范认可的变压器、配电开关柜等。
2.UPS应用UPS(不间断电源系统)是数据中心供配电系统的重要组成部分,主要用于保证在市电中断时,机房仍能维持正常供电。
根据机房负荷要求,UPS应选择容量适当的机型。
对于机房数据中心而言,双变换式在线UPS 较为适用,可实现市电和备用发电机组的无缝切换,保证电力可靠性和稳定性。
3.配电系统设计机房数据中心配电系统设计应充分考虑电力负荷均衡、供电可靠性和柔性扩展性等因素。
首先,应设立多个不同容量的供电回路,以保证不同负荷的机柜能够得到均匀供电。
其次,应为重要的服务器设备和网络设备配置独立的供电回路,以防止单一故障对整个机房造成影响。
另外,在配电系统设计中还应考虑电缆敷设、线路防护和防雷接地等问题。
4.智能监控系统机房数据中心的供配电系统还应配备智能监控系统,以对供电设备进行实时监测和管理。
智能监控系统可通过传感器检测供电设备的工作状态、温度和湿度等参数,并上传至中央控制系统进行分析和判断。
一旦发现异常情况,智能监控系统能够及时报警并进行相应的处理。
此外,智能监控系统还可提供供电设备的运行数据和历史记录,以供维护人员进行故障分析和设备维护。
综上所述,机房数据中心供配电系统的解决方案应包括供电设备选型、UPS应用、配电系统设计和智能监控系统等内容。
数据中心供配电体系结构
数据中心供配电体系结构1·引言本文档旨在详细介绍数据中心供配电体系结构,包括其组成部分和相关细节。
核心目标是确保数据中心的可靠供电和高效运行。
在本文档中,我们将介绍数据中心电源系统、配电系统、备用电源系统以及相关设备和技术。
2·数据中心电源系统2·1 电源系统概述2·2 主电源接入点2·3 主电源回路2·4 电源负载均衡2·5 电源保护和监控设备2·6 电源备份机制3·数据中心配电系统3·1 配电系统概述3·2 配电设备选择与布局3·3 电源线路规划与布线3·4 配电回路保护与监控3·5 配电系统容量规划3·6 配电系统维护与管理4·数据中心备用电源系统4·1 备用电源概述4·2 UPS(不间断电源)系统4·3 发电机组4·4 电池组4·5 备用电源自动切换系统5·线缆管理与安全5·1 线缆类型选择与布线5·2 线缆标识与管理5·3 线缆敷设与维护5·4 线缆安全管理与防火措施6·数据中心环境监控6·1 温湿度监控系统6·2 空调系统6·3 空气净化系统6·4 火灾监测与报警系统7·数据中心安全设施7·1 出入口管控系统7·2 视频监控系统7·3 安全报警系统7·4 机房防护设施7·5 机房入侵检测系统8·数据中心气体灭火系统8·1 气体灭火系统概述8·2 灭火气体选择与布局8·3 灭火设备保养与检测9·本文档涉及的附件本文档涉及的附件包括电源系统图纸、配电系统规划图、备用电源设备参数表等详细资料。
智慧配电室监控系统系统设计方案
智慧配电室监控系统系统设计方案智慧配电室监控系统是一个基于物联网和人工智能技术的智能化配电室管理系统。
它可以实时监测配电室的运行状态,包括电气设备的温度、湿度、电流等参数,并能够及时报警和进行故障诊断。
以下是一个智慧配电室监控系统的设计方案:一、系统架构设计:智慧配电室监控系统主要包括传感器节点、数据采集服务器、云平台和用户终端四个部分。
传感器节点负责对配电室的电气设备进行数据采集,数据采集服务器将采集到的数据进行汇总存储和处理,云平台提供数据存储和分析功能,用户终端可以通过手机、电脑等设备实时查看配电室的运行情况。
二、传感器节点设计:传感器节点包括温度传感器、湿度传感器、电流传感器等多种传感器。
它们通过无线网络与数据采集服务器进行通信,将采集到的数据传输给数据采集服务器。
三、数据采集服务器设计:数据采集服务器主要负责对传感器节点采集到的数据进行处理和存储。
它可以实时监测传感器节点的状态,并根据设定的阈值进行报警。
同时,数据采集服务器还能够对采集到的数据进行分析,进行故障诊断和预测。
四、云平台设计:云平台负责对数据进行存储和分析。
它可以将历史数据存储在云端,用户可以随时查看配电室的历史运行情况。
同时,云平台还可以对数据进行分析,提供故障诊断和预测等功能。
五、用户终端设计:用户终端可以通过手机、电脑等设备实时查看配电室的运行情况。
用户可以设置报警阈值、查看历史数据、接收报警信息等。
六、系统功能设计:1. 实时监测配电室的运行情况,包括温度、湿度、电流等参数。
2. 设置报警阈值,当参数超过设定的阈值时,即可发送报警信息给用户。
3. 对采集到的数据进行分析,提供故障诊断和预测。
4. 提供历史数据查询功能,用户可以随时查看配电室的历史运行情况。
5. 多用户管理功能,可以为不同用户提供不同的权限和服务。
七、系统优势:1. 实时监测:能够实时监测配电室的运行情况,及时发现故障和异常。
2. 故障诊断和预测:能够对传感器采集到的数据进行分析,提供故障诊断和预测,降低故障率。
数据中心的供电架构
数据中心的供电架构数据中心是企业和组织咨询,处理和存储数据的重要设施。
数据中心的运行非常耗能,其中,供电系统是其中最为重要的一部分。
该文将会简述数据中心的供电架构。
数据中心的供电架构主要可分为四个部分:到达数据中心的电力,配电系统, UPS和发电机。
1. 到达数据中心的电力数据中心通常需要大量电力,供电网络必须能够保持稳定、可靠和高效的供电。
因此,数据中心通常采取工业级或特殊设计的环网系统,通过不同的电压等级将电力传送到数据中心的配电系统。
2. 配电系统在数据中心内部,配电系统负责将电力传输到各个设备和区域。
配电系统涉及低压直流(DC)电源和高压交流(AC)电源,以及电源管理系统。
(1)直流供电许多数据中心采用 DC 供电架构,将 208V AC 转换成 380V DC ,然后将电力传输到每个设备和服务器。
直流供电可显着降低系统能耗,减少热量损失,降低 DC 需求并提供更好的电源稳定性。
对于采用 415V/240V 的标准排列的数据中心,通常采取 2N 或 N+1 配备的同步集中UPS,以保证供电系统的冗余和容错能力。
(3)电源管理系统电源管理系统(PDU)是一个关键的子系统,它确定了如何分配和控制电源,以确保所有设备都能得到充足的电源电压。
PDU 还可实现部分负载卸载,以最大限度地减少能源浪费和影响。
3. UPSUPS 是不可或缺的设备,用于解决电力失效的问题。
采用不带 UPS 的数据中心会出现数据丢失和硬件故障情况。
UPS 是用于存储电量并在停电或电力中断时可以运行设备的电池。
4. 发电机发电机通常是作为备用电源使用,当主电源(例如,大面积的停电)没有供电时,发电机将启动并提供临时的电力。
发电机能够持续运行一段时间,以允许数据中心保持运行状态,而不会有数据丢失或硬件故障。
总体来说,数据中心的供电架构必须简单、具有高可用性和可扩展性,以保证电力供应的可靠性和效率。
同时,为了更好地控制成本,数据中心应该根据实际需求,量身定制供电策略。
浅谈数据中心HVDC供配电技术
CATALOGUE 目录•hvdc供配电技术概述•hvdc供配电系统的组成及工作原理•hvdc供配电技术的关键技术及解决方案•hvdc供配电技术的实践案例分析•hvdc供配电技术的挑战与未来发展hvdc供配电技术是一种将直流电能分配给多个负载的电源分配技术,通过使用高频开关电源将交流电转换为直流电,然后通过直流配电将直流电分配给多个负载。
hvdc供配电技术相比传统的交流配电技术具有更高的效率和可靠性,同时能够实现更灵活的电源分配和管理。
hvdc供配电技术的定义hvdc供配电技术的应用场景数据中心通信基站需要大量的直流电源供应,hvdc供配电技术能够提供更高效、可靠的电源分配和管理。
通信基站工业自动化更灵活的电源管理未来hvdc供配电技术将会实现更灵活的电源管理,能够更好地满足不同负载的需求,提高电源的利用率。
更高的效率随着技术的不断发展,hvdc供配电技术的效率将会越来越高,能够更好地满足高密度数据中心等场景的需求。
更可靠的安全性随着数据中心等场景对安全性的要求越来越高,hvdc供配电技术的安全性也将得到不断提升,能够更好地保障数据安全和设备稳定运行。
hvdc供配电技术的发展趋势hvdc供配电系统的组成实时监测供配电系统的运行状态,确保系统安全稳定运行。
配电单元(PDU)负责将直流电能分配给不同的负载设备,具有过流保护和短路保护功能。
连接直流电源和直流负载的线路,通常分为高压直流母线和低压直流母线。
提供直流电能,通常由整流器数据中心内的电子设备,如服务器、路由器等,消耗直流电能。
hvdc供配电系统的工作原理hvdc供配电系统的优势hvdc供配电系统采用整流器将交流电转换为直流电,提高了供电效率。
提高供电效率降低能耗提高供电可靠性适应未来发展由于采用直流电传输,没有交流电在传输过程中的损失,因此降低了能耗。
hvdc供配电系统具有过流保护和短路保护功能,提高了供电的可靠性。
随着数据中心规模的不断扩大,hvdc供配电系统能够适应未来发展的需要,提高供电质量和效率。
数据中心供配电系统架构
数据中心供配电系统架构数据中心供配电系统架构1、引言本文档旨在详细描述数据中心供配电系统的架构,主要包括供电原理、电源设备、配电系统、安全措施等方面的内容。
2、供电原理2.1 主电源主电源是数据中心供电系统的重要组成部分,一般采用市电作为主要供电源,通过变压器进行转换,提供所需的电压和电流。
2.2 备用电源备用电源主要用于应对主电源故障或突发电力中断的情况,常见备用电源包括发电机组和蓄电池组。
3、电源设备3.1 变压器变压器用于将市电的电压和电流转换为适合数据中心使用的电压和电流。
常见的变压器类型有油浸式变压器和干式变压器。
3.2 电池组电池组主要用于备用电源,通过提供直流电源供应给关键设备,以保障数据中心在市电中断时的可靠性运行。
3.3 发电机组发电机组是数据中心备用电源的另一种形式,当主电源中断时,发电机组能够迅速启动,并提供稳定的电力供给。
4、配电系统4.1 主配电柜主配电柜是数据中心供配电系统的核心设备,负责将电源分配给不同的电器设备,并实现对电路的综合控制和保护。
4.2 变配电柜变配电柜主要用于中小规模的数据中心,负责向各个设备提供不同电压和电流的电力供应。
4.3 电缆与插座电缆与插座是配电系统中连接各个设备的关键组成部分,需要具备高导电性和良好的耐高温性能。
5、安全措施5.1 避雷器避雷器用于保护数据中心设备免受雷击的影响,将过电压引至地面,避免损坏和数据丢失。
5.2 短路保护装置短路保护装置主要用于对电路短路时的保护,及时切断电路,避免过流损坏设备或引发火灾。
5.3 温度控制系统温度控制系统用于监测数据中心的温度,并根据需要进行调节,以保证设备的正常运行和稳定性。
附件:本文档没有涉及附件。
法律名词及注释:本文档中没有涉及法律名词及注释。
数据中心供配电系统zsj概述.
数据中心供配电系统zsj概述.数据中心供配电系统概述在当今数字化的时代,数据中心扮演着至关重要的角色,它们如同强大的大脑,存储和处理着海量的数据信息。
而数据中心的稳定运行离不开可靠的供配电系统,就像人的身体离不开持续稳定的能量供应一样。
数据中心供配电系统的主要功能是确保为数据中心内的各种设备,包括服务器、存储设备、网络设备等,提供高质量、不间断的电力。
这一系统不仅要满足当前设备的用电需求,还要具备一定的可扩展性,以适应未来业务增长带来的电力需求增加。
从构成上来看,数据中心供配电系统通常包括市电接入、变压器、配电柜、UPS(不间断电源)、电池组等部分。
市电接入是电力的源头,通过高压线路将外部电网的电力引入数据中心。
变压器则负责将高压市电转换为适合数据中心设备使用的低压电。
配电柜用于对电力进行分配和控制,确保不同设备得到合适的电压和电流。
UPS 是数据中心供配电系统中的关键设备之一。
在市电出现故障或波动时,UPS 能够迅速切换为电池供电,保证设备的持续运行,避免数据丢失和业务中断。
电池组作为 UPS 的能量储备,其性能和容量直接影响着 UPS 的续航能力。
为了确保电池组的可靠性,通常需要定期进行检测和维护。
在设计数据中心供配电系统时,需要充分考虑诸多因素。
首先是电力负荷的计算,要准确评估数据中心内所有设备的最大用电功率,并预留一定的余量,以应对未来可能增加的设备。
其次是系统的冗余性,通过采用冗余的市电接入线路、变压器、UPS 等设备,提高系统的可靠性,确保在部分设备出现故障时,仍能正常供电。
此外,还要考虑系统的可维护性,便于日常的检测、维修和更换部件。
数据中心供配电系统的可靠性评估是一项重要工作。
通过对系统各个环节的故障概率、平均无故障时间、平均修复时间等指标进行分析,可以了解系统的薄弱环节,并采取相应的改进措施。
同时,还需要建立完善的监控系统,实时监测电力参数、设备运行状态等,及时发现并处理潜在的问题。
最标准|供配电系统监控
最标准|供配电系统监控一、一般规定1.1 数据中心供配电监控系统的设计应符合《通信电源集中监控系统工程设计规范》YD/T5027的有关规定。
1.2 数据中心电力监控系统(以下简称为监控系统)是数据中心动环监控的重要组成部分,用于监测数据中心的高低压配变电系统、备用电源系统、不间断电源系统、IT设备配电系统的运行状态和电能质量,监控系统要求具备遥信、遥测、遥控三重功能。
1.3 监控系统的接入不应改变电气设备的完整性和正常运行,能准确可靠地监测设备数据,并且系统要求具备自检、自诊断和数据上传功能。
1.4 监控系统的软、硬件应采用模块化设计、具有可扩展性。
1.5 监控系统应具有实时故障告警、告警过滤、故障定位等智能告警功能。
1.6 监控系统应具有数据中心能耗统计、计算和图形展示功能。
1.7 监控系统应具有权限管理功能,对重要操作可设置多级权限。
1.8 监控系统应由不间断电源进行供电。
二、监控对象2.1 根据系统管理和应用的要求,监控系统的主要监控对象包括:高压配电设备、变压器、发电机组、低压配电设备、不间断电源输入屏、交流不间断电源、直流不间断电源、不间断电源输出屏、蓄电池组、列头柜、空调配电屏等。
2.2 监控系统宜包含环境量监控。
三、监控内容3.1 监测内容应根据机房等级和实际需求确定,宜满足下表要求。
监控内容序号供配电系统设备测点1 高压配电设备进线柜、母联柜、出线柜遥测:电压、电流、频率、有功功率、无功功率、功率因数、电能等;遥信:断路器状态、过流跳闸告警、速断跳闸告警等;2 变压器遥测:温度;遥信:过温告警、门开告警,风机状态等;3 发电机组遥测:三相输出电压、三相输出电流、输出频率/转速、水温(水冷机组)、润滑油油压、润滑油油温、启动电池电压、输出功率、液位、运行时长等参数;遥信:高温、低油压、超速告警、工作状态(运行/停机)、工作方式(自动/手动)、主备用机组、启动失败、过载、紧急停车、市电故障、充电器故障;遥控:开/关机、紧急停车、选择主备用机组;遥调:输出电压、频率4 低压配电设备ATSE遥测:电压、频率遥信:开关状态;遥控:开关分合闸(可选)进线柜、母联柜遥测:三相输入电压、三相输入电流、零线电流、功率因数、频率、功率、电度、谐波(可选);遥信:开关状态、过流跳闸告警、速断跳闸告警;遥控:开关分合闸(可选)重要输出回路遥测:三相电流、三相电压、有功功率、无功功率、功率因数、电能、谐波(可选);遥信:开关状态、过流跳闸告警、速断跳闸告警;遥控:开关分合闸(可选)补偿柜遥测:补偿电流、功率因数;遥信:工作状态(接入/断开,接入电容级数及相应电容组编号),故障告警;5 不间断电源输入屏遥测:三相输入电压、三相输出电流、输入频率、有功功率、无功功率、功率因数、电能;遥信:故障告警、主开关状态;6 交流不间断电源遥测:三相输入电压、三相输入电流、输入频率、三相输出电压、三相输出电流、输出频率、温度、电池组电压、旁路电压、旁路电流遥信:运行模式(市电逆变、电池逆变、旁路供电、维修旁路)、同步/不同步状态、市电故障、整流器故障、逆变器故障、旁路故障、蓄电池分断器状态、风扇故障、电池状态(均充、浮充)7 交流不间断电源输出屏遥测:三相输入电压、三相输入电流、分路输出电流;遥信:输入开关状态;输出开关状态;故障告警;8 直流不间断电源遥测:模块单体输出电流遥信:模块单体状态(开/关机、限流/不限流)、模块单体故障/正常;系统状态(均/浮充/测试)、系统故障/正常、监控模块故障;遥控:模块开/关机、均/浮充、电池管理9 直流不间断电源输出屏遥测:直流输出电压、总负载电流、主要分路电流、蓄电池充/放电电流;遥信:蓄电池熔丝状态、主要分路熔丝/开关故障10 蓄电池组遥测:温度(可选),内阻(可选),总电压,单体电压,充放电电流;遥信:温度高低,充电电流高\低,总电压高\低,单体电压高\低11 列头柜遥测:输入电压、输入电流、功率、电能;输出分路电流、功率、电能;遥信:主要分路开关状态;12 空调配电屏遥测:三相输入电压、三相输出电流、输入频率、有功功率、无功功率、功率因数、电能;遥信:故障告警、主开关状态;3.2 监控系统环境量监控包括:温(湿)度、摄像头、门磁、水浸等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数据中心的供配电及其智能监控系统中国IDC圈8月23日报道:由于本数据中心承担着多个省市的数据处理任务,因此对供电系统的可靠性要求极高。
用电设备种类多。
且大部分为一级负荷中的特另Ⅱ重要负荷,为确保供电的连续性,经过多方协商、比较和优化,最终确定了供电系统实施方案。
1供配电系统设计1.1用电负荷的统计a.动力负荷:空调制冷机组、精密空调机组、新风机组、给/排水泵、电梯、正压送风机、排烟风机等用电设备,按额定容量进行统计;b.照明负荷,按照度要求及单位容量法进行统计;C.对大型计算机及网络设备等负荷按单台安装容量进行统计;d.最终按需用系数法进行负荷计算。
1.2用电负荷等级的划分a.一级负荷:大型数据处理用计算机及网络设备、消防用电设备(消火栓泵、喷洒泵、正压送风机、排烟风机、消防电梯、消防控制中心内的火灾报警控制器及联动控制设备等)、应急照明、保安监控系统、电话机房及计算机主机房精密空调设备等。
根据《供配电系统设计规范》(GB50052-95)中第2.0.1条要求,大型数据处理用计算机及网络设备应为一级负荷中特别重要负荷。
b.二级负荷:一般照明、客梯、生活水泵等。
C.三级负荷:送风机、排风机等一般动力负荷。
1.3供电电源1.3.1 10kV高压电源本工程高压采用两路10kV电源供电。
两路10kV电源分别引自两个不同的上级变电站。
两路电源同时供电、互为备用,当其中一路电源发生故障时,另一路电源能担负全部负荷的供电。
1.3.2220/380V低压电源1.3.2.1正常电源两台变压器低压侧母线之问设置母联断路器,采用单母线分段分列方式运行;应急母线段通过应急联络转换开关ARISE与主母线联络,当两段变压器母线均失电(即两路市电均发生故障)时,应急联络转换开关自动转换,启动应急电源柴油发电机组。
1.3.2.2应急电源a_柴油发电机组的设置:根据《供配电系统设计规范》(GB50052—95)中第2.0_3条要求,为确保一级负荷中特别重要负荷供电的连续性,除两路市电外,应提供独立于正常电源以外的应急电源(即第三路电源)。
因此本工程设有3台能够独立于正常电源以外的柴油发电机组,三台发电机组两用一备,经过双电源转换开关ArI'SE装置的投切转换,为大型数据处理用计算机及网络设备供电。
b.不间断电源装置UPS的设置:根据《供配电系统设计规范》中第2.0.4条要求,允许中断供电时间为毫秒级的供电,可选用蓄电池静止型不间断供电装置。
因大型计算机主机及网络设备的允许断电时间为毫秒级,所以为确保其供电的连续性,本数据中心选用了在线“1+1”型并机冗余式UPS供电装置?。
1.4 10kV高压供电系统1.4.1系统设计要求两路10kV电源分别引自两个不同的上级变电站,10kV电源采用单母线分段方式运行,设母联断路器,平时两段母线同时分列运行,互为备用;当一路电源故障时,母联断路器手动投入,由另一路电源负担全部负荷。
进线隔离车与主进断路器联锁,主进断路器与母联断路器联锁,但不可以在台主进断路器同时运行的情况下和高压侧发生短路故障(故障未排除)时,合上母联断路器。
只有当主进断路器中任一台断开后才允许手动台上母联断路器。
1.4.2电器设备选型要求高压断路器采用真空断路器,分断能力为25kA.在10kV开关柜内装设氧化锌避雷器,作为真空断路器操作过电压保护。
真空断路器选用弹簧储能操作机构,采用110V铅酸免维护电池柜作直流操作、继电保护及信号的电源。
1.5继电保护的配置a.主进断路器采用过流、速断、零序电流保护及低电压闭锁保护。
b.变压器柜采用过流、速断、零序电流保护、变压器高温报警及超高温跳闸保护。
c.保护继电器采用综合保护器,时限(定时限或反时限)方式、动作时间等均由供电部门确定。
1.6 220/380V低压供电系统两台变压器低压侧母线之间设置母联断路器,采用单母线分段分列方式运行。
应急母线段通过应急联络转换开关ATSE与主母线联络,当两段变压器母线均失电(即两路市电均发生故障)时,应急联络转换开关自动转换,启动柴油发电机组。
三台发电机组两用一备,为计算机主机、消防泵、喷洒泵、消防电梯、排烟风机等消防用电负荷及计算机主机等重要负荷供电。
低压侧主进断路器与低压母联断路器设电气联锁及机械联锁。
母联断路器设自动/手动两种投入方式,其中自动投入方式应装设“自投自复”、“自投手复”、“自投停用”三种状态的选择。
低压母联断路器自投应有一定的延时(0至1s),当低压侧主进断路?器因过载及短路故障分闸时,不允许自动关合母联断路器。
非重要负荷回路断路器装设失压脱扣器,当一路市电或一台变压器故障时,母联断路器自动投入,同时非重要负荷回路失压且自动断开,以保证一级、二级负荷供电的连续性及另一台变压器所带负载不超过其工作极限。
低压侧主进断路器、母联断路器及630A以上的馈出回路断路器均设过载长延时、短延时及速断3段保护,其余馈出回路断路器均设过载长延时及速断2段保护。
计算机主机及网络设备是数据处理的核心设备,而为其供电的电源是保证这些设备正常运行的必备条件。
为实现电源供电连续性的万无一失,该配电系统在低压侧设计了一系列保险措施。
计算机主机及网络设备的供电方式为“两路市电+柴油发电机”经过双电源转换开关ATSE的投切转换,再通过不问断电源UPS供电装置,最后以双路电源送至每台计算机主机。
为确保特别重要负荷供电的连续性,本系统特别在市电与发电机转换及UPS供电转换时,均选用了旁路型双电源转换开关ATSE.因为数据处理主机及网络设备属于特别重要负荷,一旦投入运行,就不允许停下来,所以要求供电系统一刻也不能停电。
但为了保证供电的可靠性。
对供电回路及电器设备应定期进行检修,特别是那些不常动作的电器设备。
例如:应急发电机组要定期启动;U1)S要有维修旁路开关;同样对ATSE也需要有检测维修的旁路开关,以完成负载在不断电的情况下对ATSE本体的测试和检修。
在测试和检修ATsE本体时,负载仅由旁路开关供电,ATSE的正常、应急电源输入端依然连接正常和应急电源,此时在负载不断电的情况下可对ATSE做实际转换测试及检修。
为把设备安全系数提高,就应对设备实行定期检测。
一般情况下ATSE宜l至2个月转换测试一次。
1.7无功功率补偿本工程采用低压集中自动补偿与就地分散补偿相结合的方式。
在各变配电站低压侧设集中功率因数自动补偿装置。
要求补偿后的功率因数在0.9以上;对气体放电光源的灯具,采用自带补偿电容就地分散补偿,要求补偿后每个灯具的功率因数均在0.9以上。
1.8电气计量本工程采用高压计量方式,在每路10kV电源进线处装设由供电部门提供的专用计量装置。
在各低压电源进线处及景观照明等馈线回路装设计量装置。
以供物业内部管理使用。
2智能配电监控系统的设计该数据中心供配电系统借助于完善的智能配电监控系统,实现了对高/f氐压配电设备及相关电气参数的监测、控制、故障报警、通讯管理、信号采集、显示等功能。
采用分层分布式的网络结构,实现了高,低压配电系统的智能化综合监控、统一管理、“四遥”(即遥测、遥控、遥信、遥感)及无人值班或少人值班的功能,并与整个园区的楼宇自控系统融为一体,实现了机电设备远方和就地监控的有机结合,既满足了建筑节能的要求,又为用户大大节约了人力资源。
2.1方案设计根据变电站技术及管理的要求,方案主要体现以下基本原则:a.配置的电力监控系统为工业级设备,系统的2~Jan.2007一楚MTBF均无故障时间)大于15000/b时。
b.选用的硬件和软件均为GE公司的微机保护装置,GEFanucPLC及GEPMCS电能管理控制系统软件。
c.监视主机与安装在高,低压开关柜中的现场就地测量单元、PLC(可编程逻辑控制器)之间可通过屏蔽双绞电缆交换信息,完成数据采集处理功能。
d.控制系统具有强抗干扰能力、强适应性、高可靠性。
e.采用的监视系统软件和应用软件的人机界面汉化。
2.2系统概述变电站电力监控系统采用计算机综合监控系统,具有开放的、灵活的通讯结构和综合监控系统远方执行终端功能。
变电站的监视、测量和报警功能均通过计算机综合监控系统来完成。
监控系统在结构上分为两层。
第一层:为现场综合测量装置和PLC,它们安装在高/低压开关柜中,完成各自保护及开关柜内的信号和测量电量的采集功能。
第二层:为上位监控站,完成对PLC和现场测量装置的集中管理和信息集中,作为整个变电站的人机界面。
实现对变电所内被控设备的监视、控制和操作。
同时,提供EthemetDDE数据格式及接口与上位机系统通讯。
2.3网络结构采用分层网络结构。
一层为高速数据工业以太网总线,另一层为低速数据总线双绞线总线。
双绞屏蔽总线作为综合测量装置、保护装置、PLC与主机之间的网络连接,所有的测量、报警、跳闸等信号均在就地装置内处理成数据信号后,通过屏蔽双绞电缆,经通讯规约转换传输至变电站监控主机。
数据通讯速率为19.2kbps.如果主机发生故障,各就地保护装置和测量装置仍可独立完成监测、保护功能。
其监测、保护的信息可反映在现场配电柜的柜面上。
提供工业以太网网络功能,采用工业标准以太网总线和工业标准协议TCP,lP.2.4 系统配置和功能2.4.1监控站a.现场元件选用原则:所有保护单元使用GE微机保护。
现场开关量输入,模拟量输出,直流屏监视用9o一3O型PLC完成。
b.监控站的基本配置:监控站由工业控制计算机组成,采用DELL公司奔腾Ⅲ处理器,主频达333MHz,内存64MB,硬盘8.4GB,内置32速CD—ROM 驱动器及1.44MB软盘驱动器以及以太网卡,配备一只标准104键盘,配备美国VIEWSONIC19“彩色CRT,分辨率达1280x1024.Et本EPSON公司A3幅面喷墨打印机,打印速度为2页,分钟,分辨率为360~360dpi,缓冲内存为48kB,MTBF达20000I],时。
2.4.2监控站的配置功能2.4.2.1控制计算机计算机采用WindowsNT操作台,与监控设备配合,实现对设备和元件的监测通讯功能,构成变电站的人机界面(MMI)。
操作人员可以从界面上得到各种监测数据。
显示功能如下:a.MMI上的配电图可动态显示变电站的当前状态。
b.MMI上的单线图显示变电站系统接线上各控制对象的运行状态和动态更新。
c.MMI上显示电力的测量值,如电流、电压、频率、功率因数、有功,无功功率、有功,无功电度。
d.显示报警信息。
趋势跟踪和数据归档内容如下:a.MMI上趋势图以实时和历史二种方式显示,显示的测量值可以采用平均、直接或峰值进行统计。
b.趋势跟踪图上可同时显示几条曲线,在曲线所选的时标内,可以任意选择不同参数。
c.任何存贮在硬盘或软盘里的数据均可以被调用以生成趋势和历史曲线。
