数据中心供配电系统概述zsj

合集下载

计算机中心机房供配电系统

计算机中心机房供配电系统

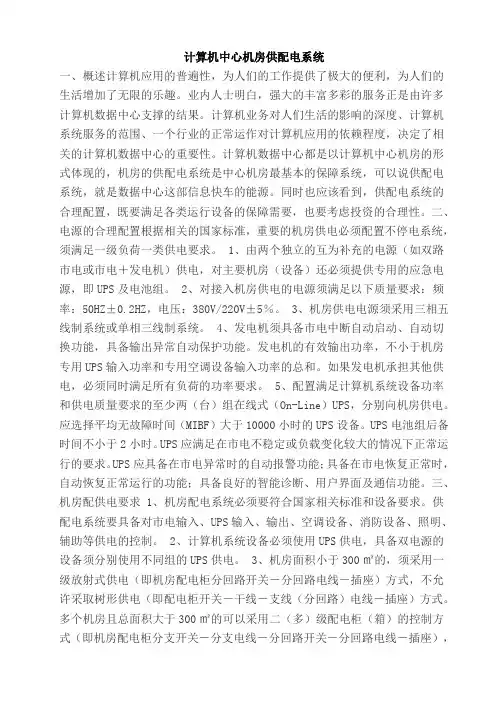

计算机中心机房供配电系统一、概述计算机应用的普遍性,为人们的工作提供了极大的便利,为人们的生活增加了无限的乐趣。

业内人士明白,强大的丰富多彩的服务正是由许多计算机数据中心支撑的结果。

计算机业务对人们生活的影响的深度、计算机系统服务的范围、一个行业的正常运作对计算机应用的依赖程度,决定了相关的计算机数据中心的重要性。

计算机数据中心都是以计算机中心机房的形式体现的,机房的供配电系统是中心机房最基本的保障系统,可以说供配电系统,就是数据中心这部信息快车的能源。

同时也应该看到,供配电系统的合理配置,既要满足各类运行设备的保障需要,也要考虑投资的合理性。

二、电源的合理配置根据相关的国家标准,重要的机房供电必须配置不停电系统,须满足一级负荷一类供电要求。

1、由两个独立的互为补充的电源(如双路市电或市电+发电机)供电,对主要机房(设备)还必须提供专用的应急电源,即UPS及电池组。

2、对接入机房供电的电源须满足以下质量要求:频率:50HZ±0.2HZ,电压:380V/220V±5%。

3、机房供电电源须采用三相五线制系统或单相三线制系统。

4、发电机须具备市电中断自动启动、自动切换功能,具备输出异常自动保护功能。

发电机的有效输出功率,不小于机房专用UPS输入功率和专用空调设备输入功率的总和。

如果发电机承担其他供电,必须同时满足所有负荷的功率要求。

5、配置满足计算机系统设备功率和供电质量要求的至少两(台)组在线式(On-Line)UPS,分别向机房供电。

应选择平均无故障时间(MIBF)大于10000小时的UPS设备。

UPS电池组后备时间不小于2小时。

UPS应满足在市电不稳定或负载变化较大的情况下正常运行的要求。

UPS应具备在市电异常时的自动报警功能;具备在市电恢复正常时,自动恢复正常运行的功能;具备良好的智能诊断、用户界面及通信功能。

三、机房配供电要求 1、机房配电系统必须要符合国家相关标准和设备要求。

数据中心供配电体系结构(2023最新版)

数据中心供配电体系结构(2023最新版)

数据中心供配电体系结构数据中心供配电体系结构⒈引言⑴背景⑵目的⒉数据中心供配电设计原则⑴可靠性⑵容量⑶效率⑷可扩展性⒊数据中心供配电体系结构概述⑴供电系统⒊⑴主电源⒊⑵备用电源⑵配电系统⒊⑴高压配电⒊⑵低压配电⒊⑶智能配电⑶电源监控系统⒋主电源设计⑴供电来源选择⑵电源容量规划⑶电源转换设计⑷电源备份设计⒌备用电源设计⑴备用发电机选择⑵备用电池组选择⑶自动切换装置设计⑷蓄电池充电与维护⒍高压配电系统设计⑴高压供电设备⑵高压开关设备⑶高压配电线路⑷绝缘和接地保护⒎低压配电系统设计⑴低压配电柜设计⑵低压开关设备⑶低压配电线路⑷过载和短路保护⒏智能配电系统设计⑴智能电表⑵监控系统集成⑶故障检测与定位⑷能源管理与优化⒐电源监控系统设计⑴监控设备选择⑵数据采集与处理⑶远程监控与报警⒑附件附件A: 电源设备清单附件B: 配电设备清单附件C: 监控系统设备清单1⒈法律名词及注释1⑴主电源: 数据中心供电的主要来源,通常为电网电源。

1⑵备用电源: 主电源失效时,提供备用电力供应的设备,如发电机组和蓄电池组。

1⑶高压配电: 高电压电能的传输和分配系统,通常用于远距离输电和大功率供电。

1⑷低压配电: 低电压电能的分配系统,通常用于终端用电设备。

1⑸智能配电: 基于物联网技术的智能化配电系统,能够实现电能的监测、控制和管理。

1⒉本文档涉及附件。

1⒊本文所涉及的法律名词及注释。

数据中心高压配电系统

数据中心高压配电系统

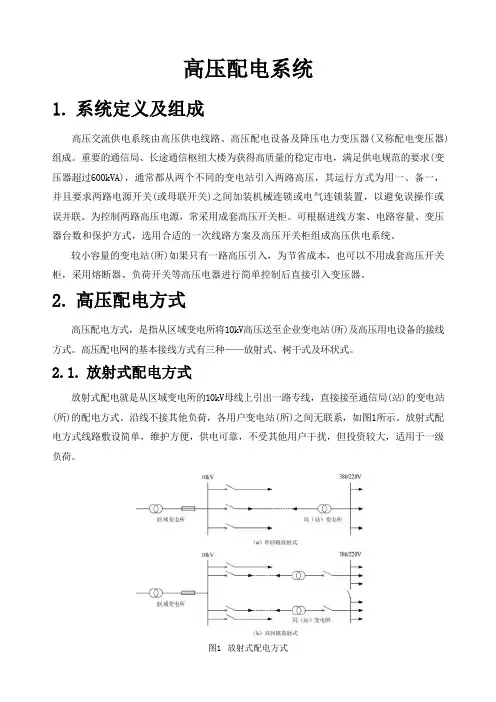

高压配电系统1.系统定义及组成高压交流供电系统由高压供电线路、高压配电设备及降压电力变压器(又称配电变压器)组成。

重要的通信局、长途通信枢纽大楼为获得高质量的稳定市电,满足供电规范的要求(变压器超过600kVA),通常都从两个不同的变电站引入两路高压,其运行方式为用一、备一,并且要求两路电源开关(或母联开关)之间加装机械连锁或电气连锁装置,以避免误操作或误并联。

为控制两路高压电源,常采用成套高压开关柜。

可根据进线方案、电路容量、变压器台数和保护方式,选用合适的一次线路方案及高压开关柜组成高压供电系统。

较小容量的变电站(所)如果只有一路高压引入,为节省成本,也可以不用成套高压开关柜,采用熔断器、负荷开关等高压电器进行简单控制后直接引入变压器。

2.高压配电方式高压配电方式,是指从区域变电所将10kV高压送至企业变电站(所)及高压用电设备的接线方式。

高压配电网的基本接线方式有三种——放射式、树干式及环状式。

2.1.放射式配电方式放射式配电就是从区域变电所的10kV母线上引出一路专线,直接接至通信局(站)的变电站(所)的配电方式。

沿线不接其他负荷,各用户变电站(所)之间无联系,如图1所示。

放射式配电方式线路敷设简单,维护方便,供电可靠,不受其他用户干扰,但投资较大,适用于一级负荷。

图1 放射式配电方式2.2.树干式配电方式树干式配电方式是指由区域变电所引出的各路10kV高压干线沿市区街道敷设,各中小企业变电所都从干线上直接引入分支线供电,如图2所示。

这种高压配电方式的优点,是区域变电所10kV的高压配电装置数量减少,投资相应可以减少;缺点是供电可靠性差,只要干线线路上任一段发生故障,线路上各用户的变电站(所)都将断电。

图2 树干式配电方式2.3.环状式配电方式环状式配电方式如图3所示,其优点是运行灵活,供电可靠性较高;当线路的任何地方出现故障时,在短时间停电后,只要将故障侧开关断开,切断故障点,便可恢复供电。

数据中心机房供配电系统

数据中心机房供配电系统

数据中心机房供配电系统在当今数字化时代,数据中心扮演着至关重要的角色,犹如一个庞大的信息中枢,为各行各业的运作提供着强大的支持。

而数据中心机房供配电系统,则是确保这个中枢稳定、持续运行的关键所在。

数据中心机房对于电力的需求就如同人体对于血液的依赖,一刻也不能中断。

一旦供配电系统出现故障,所带来的损失将难以估量。

这不仅会导致数据丢失、业务中断,还可能对企业的声誉和经济利益造成严重影响。

供配电系统的构成可以说是一个复杂而又精细的工程。

首先,市电接入是整个系统的源头,它就像是一条宽阔的河流,为数据中心带来源源不断的电力。

但市电并不是直接就可以使用的,需要经过一系列的转换和处理。

变压器在这个过程中发挥着重要的作用。

它将市电的高电压转换为适合数据中心设备使用的低电压,同时还能起到隔离和稳定电压的效果。

就好像是一个神奇的魔法盒子,把强大而不稳定的力量变得温顺且可用。

配电柜则像是一个有条不紊的管家,负责将电力合理地分配到各个设备和区域。

它里面布满了各种开关、断路器和保护装置,确保电力的安全输送和使用。

不间断电源(UPS)更是供配电系统中的核心保障。

当市电出现异常,比如停电、电压波动等情况时,UPS 会在瞬间接管供电,为关键设备提供持续、稳定的电力。

这就好比在黑暗中突然亮起的一盏明灯,让人感到无比安心。

电池组是 UPS 的“能量库”,平时处于充电状态,一旦需要就能迅速释放出大量的电能。

为了确保电池组的性能和寿命,定期的检测和维护是必不可少的。

发电机作为备用电源,是供配电系统的最后一道防线。

在市电长时间中断的极端情况下,发电机能够启动并为数据中心提供电力支持。

它就像是一位默默守候的勇士,随时准备在关键时刻挺身而出。

在设计数据中心机房供配电系统时,需要充分考虑多方面的因素。

首先是电力负荷的计算,要准确预估机房内各种设备的用电量,以确保供配电系统能够满足需求,又不过度冗余造成浪费。

可靠性也是重中之重。

采用冗余设计是常见的做法,比如双路市电接入、冗余的 UPS 系统等,以提高系统的容错能力。

数据中心供配电系统概述zsj

数据中心供配电系统概述zsj

数据中心供配电系统概述zsj 数据中心供配电系统概述1:引言1.1 目的1.2 背景2:供配电系统组成2.1 电源系统2.1.1 电力公司供电2.1.2 备用发电机组2.1.3 不间断电源(UPS)2.2 配电系统2.2.1 主配电柜2.2.2 支路分配柜2.2.3 独立电源分配柜3:供电负荷计算3.1 设备负荷计算3.2 备用电源负荷计算3.3 配电负荷计算4:电源系统设计4.1 供电方式选择4.2 地线和接地设计4.3 电缆设计4.4 电源线路保护设计4.5 设备安装与布线5:配电系统设计5.1 配电柜布置5.2 配电柜的接地设计5.3 配电柜的过载和短路保护 5.4 支路分配柜布置5.5 独立电源分配柜布置6:安全措施6.1 设备安全6.2 供电线路安全6.3 配电线路安全6.4 安全设施7:运维管理7.1 系统监控7.2 定期检修和维护7.3 故障处理7.4 预防性维护8:附件8.1 电源线路示意图8.2 配电线路示意图8.3 设备安装图纸注释:1:电力公司供电:指从电力公司接收电能供应。

2:备用发电机组:在停电或电力公司供电异常的情况下,由发电机组提供备用电源。

3:不间断电源(UPS):在电力中断发生时,为设备提供短时间内的备电,以保障数据中心正常运行。

4:主配电柜:为整个数据中心的电力系统提供总体配电控制。

5:支路分配柜:将电力从主配电柜引导到各个设备和子系统。

6:独立电源分配柜:为特定设备或子系统提供独立的电源供应。

本文档涉及附件:1:电源线路示意图(附件1)2:配电线路示意图(附件2)3:设备安装图纸(附件3)法律名词及注释:1:电力公司:根据《电力法》规定,承担供应电能的企业或机构。

2:供电方式:供电系统的结构或源的类型,如直流供电、市电供电等。

3:地线和接地设计:电力系统的安全设计要求,包括地线敷设和接地装置的选择与设计。

4:电缆设计:电缆的规格、敷设方式和保护措施的设计。

5:电源线路保护设计:电力系统中电源线路的过载和短路保护设计。

数据中心供配电系统概述zsj

数据中心供配电系统概述zsj
数据中心供配电系统 概述zsj
汇报人:
202X-12-23
目录
CONTENTS
• 数据中心供配电系统简介 • 数据中心供配电系统的设计 • 数据中心供配电系统的设备 • 数据中心供配电系统的运行与维
护 • 数据中心供配电系统的能效与节

01
数据中心供配电系 统简介
数据中心供配电系统的定义
• 定义:数据中心供配电系统是为保障数据中心正常运行而设计的供电系统,包括电源、变压器、配电柜、电缆、不间断电 源(UPS)等组成部分。
THANKS
感谢您的观看
预防性维护
根据设备磨损和老化规律,制定维护计划, 预防故障发生。
备件管理
建立备件库存管理制度,确保备件充足且有 效。
故障处理与应急预案
故障识别与定位
快速识别并定位故障点,采取相应措 施。
紧急处置
在故障发生时,采取紧急措施,防止 故障扩大。
故障恢复
尽快恢复供配电系统的正常运行,减 小对数据中心的影响。
对比分析
将数据中心的能耗数据与 行业标准、最佳实践进行 对比,找出能效提升的空 间和改进方向。
节能技术
高效电源
采用高效率、低损耗的电源设备,减少电能转换过程 中的损失。
负载均衡
合理配置各类设备的负载,避免设备空载或轻载运行 ,提高设备利用率。
能源回收
利用余热回收技术,将数据中心产生的余热进行回收 再利用,降低空调能耗。
数据中心供配电系统的重要性
保障数据安全
数据中心供配电系统是数据中心正常 运行的基石,为数据中心设备提供稳 定的电力支持,确保数据安全存储和 处理。
提高可用性
节能减排
合理设计供配电系统能够降低能耗, 减少碳排放,符合绿色数据中心的发 展趋势。

数据中心供配电体系结构

数据中心供配电体系结构

数据中心耗电情况
数据中心耗电情况: 耗电量以“千瓦小时(KWH)”为单位,俗称
“度”。1千瓦的用电设备使用时间一小时,消耗的电 功率为“1千瓦小时”即一度电。
三相电有功功率:P=1.732(根号3)×U×I×cosΦ
(功率因数0.83)
功率(瓦特)=电压(伏特)Х电流(安培)。这个公 式对于直流(DC)电路是正确的,但是对于交流(AC) 则并不是很精确,而我们几乎所有的数据中心都用交 流电。但是其误差对于如今的计算机硬件来说都显得 微不足道,所以我们可以粗劣的估算一下,以供参考。 UPS负载功率还有一项显示的就是以KVA为单位的功率 值,比上面UPS监测计算以KW为单位的要高。如,同一 相负载为3KW对应4KVA。
数据中心的供电能耗
数据中心供电能耗概述
随着电子信息系统机房IT设备高度的集成化,其 能源效率偏差以及机房散热量日渐增高的现象开始受 到了人们关注。
据美国电力转换公司的统计数据显示,数据中心 的冷却成本大约占总能源账单的50%。由于数据中心 机房内气流不适当,用于冷却的冷空气有60%都浪费 了;数据中心的过度冷却(overcooling)差不多达到 实际需求的2倍,目前多数IDC机房存在过度冷却问题, 相应的机房空调机组耗能也比设计工况增加耗电50% 以上,最终造成机房居高不下的高额运行费用。
照明系统 照明分类:机房照明除正常工作照明外,还包括应
急照明(备用照明、疏散照明和安全照明)和值班照 明。主机房照度大于500LX,应急照度大于50LX。当市 电断开时,应急照明与正常照明自动切换。
勒克司(lux,lx) 照度的单位。等于1流明(lumen)的光通 量(Luminous flux)均匀照在1平方米表面上所产生的照 度。
பைடு நூலகம்

数据中心供配电系统概述zsjPPT

数据中心供配电系统概述zsjPPT

域名注册查询


主机托管
中 心
资源出租
的 业
系统维护

管理服务
其他支撑、运行服务
1、数据中心的概述
主机房区

辅助区
据 中
支持区
心 工
测试区

办公管理区


进货拆包区
-------
1、数据中心的概述
1、数据中心的概述

机房装修系统
防雷接地系统
键 物
供配电系统
安防监控系统

应急电源系统
消防报警系统
5、数据中心对供配电系统的要求
1)数据中心业务对的供配电系统的总体要求概括起来主 要是:连续、稳定、平衡、分类。
对供、配 电系统的 总体要求
连续 指电网不间断供电 稳定 指电网电压频率稳定,波形失真小 平衡 是指三相电源平衡 分类 按照重要性分开处理供配电
5、数据中心对供配电系统的要求
2)对供电电源电能质量的要求,按照《电子信息系统 机房设计规范》GB 50174—2008的要求,电子信息设备 供电电源质量应根据电子信息系统机房的等级,按GB 50174—2008附录A 的要求执行。
2、数据中心等级的划分
国外主要是根据美国TIA-942《数据中心通讯设 施标准》中“可用性”、“稳定性”、“安全性” 的要求设立Tier1、 Tier2、 Tier3、Tier4 四个等级。
我国一般根据《电子信息系统机房设计规范》 GB50174---2008标准,按照机房的使用性质、管理 要求及其在经济和社会中的重要性将数据中心机房 由高到低分为A、B、C三级。
数据中心供电系统概述
2015年9月
提纲

数据中心供配电系统架构(2023最新版)

数据中心供配电系统架构(2023最新版)

数据中心供配电系统架构数据中心供配电系统架构本文档旨在介绍数据中心供配电系统的架构设计,详细说明系统各个组成部分及其功能。

以下是文档的详细内容:⒈引言⑴文档背景⑵引言目的⒉供配电系统概述⑴供配电系统的定义⑵供配电系统的重要性⑶供配电系统的功能⒊前期规划与设计⑴系统规划⑵拓扑设计⑶设备选择⒋主配电系统⑴主配电开关柜⑵主配电柜划分⑶主配电系统组成⒌机房局部配电系统⑴ UPS系统⑵系统冗余设计⑶机柜级别配电⒍灯光与照明系统⑴照明系统需求⑵照明系统设计与布置⒎空调与制冷系统⑴空调系统需求⑵空调系统设计与布局⑶制冷系统⒏电缆布线系统⑴电缆布线规划⑵电缆组织与标识⒐安全与监控系统⑴温湿度监控系统⑵门禁系统⑶摄像监控系统⒑应急备份系统⑴应急发电机组⑵应急供电系统1⒈系统维护与管理1⑴维护计划1⑵定期检查与维修1⑶系统更新与升级附件:附件1:供配电系统拓扑图附件2:柜架布局图附件3:UPS系统参数表法律名词及注释:⒈供配电系统:指数据中心内部的供电和配电系统,包括主配电、局部配电、照明、空调等设备和系统。

⒉ UPS系统:不间断电源系统,用于在电网故障时提供瞬时无间断的电源供应。

⒊温湿度监控系统:用于监测机房内温度和湿度,并及时报警。

⒋门禁系统:用于控制机房出入口的进出权限。

⒌摄像监控系统:用于监控机房内部和周围环境的摄像系统。

全文结束,固定数字\。

数据中心供配电体系结构

数据中心供配电体系结构
不间断的值守,确保供配电系 统的稳定运行。
巡检与监控
定期对供配电设备进行巡检,实 时监控设备运行状态,及时发现 并处理异常情况。
应急预案
制定供配电系统故障应急预案,定 期进行演练,确保在突发情况下能 够迅速响应并恢复供电。
维护管理
01
02
03
预防性维护
制定设备维护计划,定期 对供配电设备进行预防性 维护,延长设备使用寿命 。
业务连续性
数据中心供配电体系是保证业务连续性的关键因素,能够为 数据中心提供不间断的电力供应,确保企业和服务能够持续 稳定运行。
数据中心供配电体系的发展趋势
01 02
高效节能
随着数据中心的规模不断扩大和对能源效率的关注度提高,数据中心 供配电体系正在朝着高效节能的方向发展,如采用更高效的UPS和冷 却系统等。
电池类型及寿命
不间断电源系统的电池主要为铅酸电池和锂离子电池,其寿命受温度、充放电次 数和电池容量等因素影响。
备用发电机系统
配置及运行原理
备用发电机系统可在市电中断或其他供电故障时自动启动,为数据中心提供应急电力。
燃料类型及储备
备用发电机系统的燃料类型包括柴油、天然气和丙烷等,储备量需根据数据中心的重要等级和应急电力需求进 行配置。
详细描述
智能化管理是数据中心供配电体系的未来 发展方向。通过引入智能化的能源管理系 统,能够实现对数据中心能效的实时监控 、分析和优化,提高数据中心的能源利用 效率和管理水平,同时增强数据中心的可 靠性和稳定性。
绿色数据中心的建设
总结词
降低碳排放和水耗
详细描述
随着全球气候变化的加剧,绿色数据中心已 成为行业发展的必然趋势。在未来的数据中 心建设中,将更加注重节能减排、绿色水和 资源的高效利用,以实现数据中心的可持续

数据中心供配电系统应用概述

数据中心供配电系统应用概述

数据中心供配电系统应用概述1.1 一般要求数据中心业务对的供配电系统的总体要求概括起来主要是:连续、稳定、平衡、分类。

(1)连续就是指电网不间断供电。

但瞬时断电的情况时有发生,断电是否会影响IT设备的正常运行,可参照ITIC-1100(ITIC, Information Technology Industries Council)的曲线。

在数据中心的供配电系统中,合适的UPS型号与组网方式保证数据中心面对毫秒级至分钟的市电异常时不会有任何中断,对于大时间尺度(如小时级,天级)的市电异常,则需要备用市电系统或者柴油发电机系统的保护。

下图中深灰色的区域为高压可能损坏设备的区域,而浅灰色的区域为低压导致设备不能正常工作但不会损坏设备的区域,只有白色的区域才是设备正常工作的区域。

图2ITIC-1100曲线(2)稳定所谓稳定主要指电网电压频率稳定,波形失真小,如下表:表1GB 50174—2008对于电网稳定性的要求要求供电电源的质量稳定的原因是为了保证数据和设备的安全。

上表中各项稳态指标的提出就实质上意味着数据中心机房必须配置UPS,因为市电电网无法长时间处于上述指标之内,只有UPS的输出才会如此稳定。

(3)平衡主要是指三相电源平衡,即相角平衡、电压平衡和电流平衡。

要求负载在三相之间分配平衡,主要是为了保护供电设备(如UPS)和负载。

(4)分类所谓分类就是对IT设备及外围辅助设备按照重要性分开处理供配电。

分类的实质源于各负荷可靠性要求的不一致。

为不同可靠性要求的负荷配置不同的供配电系统,能够在保证安全的前提之下有效地节约成本。

1.2 负荷分级按照《电子信息系统机房设计规范》GB 50174—2008的要求,电子信息系统机房用电负荷等级及供电要求应根据机房的等级,按现行国家标准《供配电系统设计规范》GB50052 及GB 50174—2008附录A 的要求执行。

GB 50052—95将工业企业电力负荷分为如下三级:一级负荷,二级负荷与三级负荷。

数据中心配电系统

数据中心配电系统

数据中心配电系统机房电源系统,其中包含了不间断电源系统、储能系统以及机房机柜配电系统等,为了保证数据中心业务的正常运行,配电系统方案都是针对业务需要而设计架构的。

接下来介绍一下配电系统中的各个子系统。

首先介绍一下低压配电系统,其中的变压器是将电力系统的电压降低至0.4千伏,以利于电能的分配和使用,如何选用合适容量高效率的变压器,对于数据中心至关重要。

然后低压电器配电设备,作用是将变压器输出的低压电引入并分配给不间断电源和其他配电柜,最终按照负荷量将电能分配到ICT设备和其他辅助系统。

发电机系统,数据中心为了确保供电的可靠性,广泛采用柴油发电机作为备用电源,同时越来越多的数据中心用发电机组,为多路市电提供冗余容灾保护,在市电中断时,保证在最快时间内完成自启动并机运行,以满足数据中心负荷的连续运行,作为市电停电以后的一道重要防线。

配置发电机组是保证数据中心可用性的重要因素。

接下来介绍一下机房电源系统,机房电源系统中的核心设备就是不间断电源,它的作用是在市电异常的情况下,保证ICT设备的不间断供电,提供稳定电压,同时能解决电网污染问题,储能系统最主要的是蓄电池组,它是不间断电源的备电系统,是保证设备不间断供电的重要一环,它的原理是通过化学能电能的转化为设备供电,如何选择电池类型、计算容量以及日常维护等工作,都是保证不间断电源系统正常工作的重要内容。

最后是机房机柜配电系统,它是连接不间断电源以及不同负荷之间的重要配电系统,通过标准合理的分路配置,保证设备的供电安全。

同时通过对该系统的监控,时刻了解整个数据中心的能耗,帮助进行能耗管理。

以上系统与数据中心的可用性都息息相关,围绕数据中心的配电系统,除需要知道配电基础知识,基本的产品解决方案还要掌握哪些内容,在规划设计阶段,根据业务需要,选择合理的新建设计方案,或者对现网提出优化设计方案,建设阶段掌握配电系统的产品部署验收和调试,以确保为了运维工作的顺利进行。

浅谈数据中心机房供电配电系统设计

浅谈数据中心机房供电配电系统设计

浅谈数据中心机房供电配电系统设计浅谈数据中心机房供电配电系统设计现代的数据中心中都包括大量的计算机,对于这种场所的电力供应,都要求供电配电系统必须在所有的时间都有效,这就不同于一般建筑的供配电系统,它是一个交叉的系统,涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等,每个系统互相交叉,互有影响,这就使我们在设计时必须考虑多方面的因素。

一、系统概述现代的数据中心机房中都包括大量的计算机,对于这种场所的电力供应,都要求供电系统必须在所有的时间都有效,扩容容易,维护简便,容错力强,最重要的是性价比高。

数据中心机房是现代信息化建设的基础工程,为各个业务提供稳定、安全的工作环境,而机房的供配电系统就是这基础工程的心脏和大动脉,供配电系统的稳定,能够保障其它系统发挥作用和核心业务正常运行。

系统不同于一般建筑的供配电系统,它是一个交叉的系统,涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等,各个系统互相交叉,互有影响,这就使我们在设计时必须考虑多方面的因素。

二、设计标准数据中心有专门的设计标准,全球第一个综合性的数据中心电信基础标准TIA-942 《数据中心电信基础设施标准》,是2005年4月由美国电信产业协会(TIA)、TIA技术工程委员会(TR42)和美国国家标准学会(ANSI)批准的。

国内的相关规范和标准也是综合国外标准以及国内数据中心建设发展情况做出的,数据中心设计规范GB 50174—2008《电子信息系统机房设计规范》也于2008年l1月12日发布,2009年6月1日开始实施。

设计一个数据中心首先需要根据用户重要性和业主对数据中心可靠性、安全性等的具体需求,确定机房等级.再按照相应等级确定适合的供配电系统。

国内的数据中心首先需要满足国内规范的要求。

GB 50174—2008中关于数据中心的分级规定如下:电子信息系统机房应划分为A、B、C三级。

设计时应根据机房的使用性质、管理要求及其在经济和社会中的重要性质确定所属级别。

数据中心供配电体系结构

数据中心供配电体系结构

数据中心供配电体系结构随着信息技术的飞速发展,数据中心已成为现代社会的重要组成部分。

而供配电体系结构则是数据中心运行的核心基础设施。

本文将详细介绍数据中心供配电体系结构,包括其重要性、设计原则、组成部分以及维护措施。

一、数据中心供配电体系结构的重要性数据中心供配电体系结构作为数据中心的动力源泉,为数据中心的稳定运行提供了可靠的电力保障。

一旦供配电体系出现故障,将导致数据中心运行中断,给企业带来巨大的经济损失。

因此,供配电体系结构对于数据中心的可靠性、稳定性和安全性具有至关重要的作用。

二、数据中心供配电体系结构的设计原则1、可靠性:数据中心的供配电体系结构应具备极高的可靠性,以确保在任何情况下都能提供稳定的电力供应。

2、可用性:应具备较高的可用性,以便在设备故障时能够快速恢复供电。

3、可维护性:应便于维护和管理,以降低运营成本。

4、节能环保:应采取节能措施,降低能耗,同时减少对环境的影响。

三、数据中心供配电体系结构的组成部分1、市电输入:市电输入是数据中心供配电体系的第一步,它从电网接收电力,并将其输入到数据中心。

2、变压器:变压器用于将市电电压降至数据中心设备可接受的电压范围。

3、不间断电源(UPS):UPS能够在市电中断或异常时提供电力保障,确保数据中心的稳定运行。

4、电源分配:电源分配系统将经过UPS的电力分配到数据中心的各个设备,确保电力分配的可靠性和可用性。

5、监控系统:监控系统负责对供配电体系进行实时监控,以便及时发现并处理故障。

四、数据中心供配电体系结构的维护措施1、定期检查:应定期对供配电设备进行检查,确保其正常运行。

2、预防性维护:应进行预防性维护,如定期更换部件,以防止故障发生。

3、培训和演练:应对相关人员进行培训和演练,提高他们的技能和应对能力。

4、监控和报警系统:应确保监控和报警系统的正常运行,以便在发生故障时能够及时发现并处理。

5、节能优化:应不断优化供配电体系结构,降低能耗,提高能源利用效率。

数据中心供配电系统zsj概述.

数据中心供配电系统zsj概述.

数据中心供配电系统zsj概述.数据中心供配电系统概述在当今数字化的时代,数据中心扮演着至关重要的角色,它们如同强大的大脑,存储和处理着海量的数据信息。

而数据中心的稳定运行离不开可靠的供配电系统,就像人的身体离不开持续稳定的能量供应一样。

数据中心供配电系统的主要功能是确保为数据中心内的各种设备,包括服务器、存储设备、网络设备等,提供高质量、不间断的电力。

这一系统不仅要满足当前设备的用电需求,还要具备一定的可扩展性,以适应未来业务增长带来的电力需求增加。

从构成上来看,数据中心供配电系统通常包括市电接入、变压器、配电柜、UPS(不间断电源)、电池组等部分。

市电接入是电力的源头,通过高压线路将外部电网的电力引入数据中心。

变压器则负责将高压市电转换为适合数据中心设备使用的低压电。

配电柜用于对电力进行分配和控制,确保不同设备得到合适的电压和电流。

UPS 是数据中心供配电系统中的关键设备之一。

在市电出现故障或波动时,UPS 能够迅速切换为电池供电,保证设备的持续运行,避免数据丢失和业务中断。

电池组作为 UPS 的能量储备,其性能和容量直接影响着 UPS 的续航能力。

为了确保电池组的可靠性,通常需要定期进行检测和维护。

在设计数据中心供配电系统时,需要充分考虑诸多因素。

首先是电力负荷的计算,要准确评估数据中心内所有设备的最大用电功率,并预留一定的余量,以应对未来可能增加的设备。

其次是系统的冗余性,通过采用冗余的市电接入线路、变压器、UPS 等设备,提高系统的可靠性,确保在部分设备出现故障时,仍能正常供电。

此外,还要考虑系统的可维护性,便于日常的检测、维修和更换部件。

数据中心供配电系统的可靠性评估是一项重要工作。

通过对系统各个环节的故障概率、平均无故障时间、平均修复时间等指标进行分析,可以了解系统的薄弱环节,并采取相应的改进措施。

同时,还需要建立完善的监控系统,实时监测电力参数、设备运行状态等,及时发现并处理潜在的问题。

数据机房供电概述及系统设计

数据机房供电概述及系统设计

数据机房供电概述及系统设计第一篇:数据机房供电概述及系统设计机房供电概述及系统设计(一)机房供电概述1.供配电系统供配电是数据中心机房的生命线,这句话一点也不夸张,因为离开了电我们的机房是连一分钟也运行不了的,因此要建一个好的机房,首先要将供配电解决好。

一般要求主要开关设备应该被设计成适合增容、维护和冗余,并提供双倍的或隔离的冗余配置。

设计时应该考虑到开关装置、总线或断路器维护的方便性。

瞬时电压浪涌抑制(TVSS)应该被安装在电力分配系统的每一级上,并且采用适当的规格,以便能够抑制可能发生的瞬时的能量。

不同类别机房对电源的要求:A类机房:停电后会产生重大损失和社会影响,要求建立不停电电源系统。

/ 15B类机房:停电后会产生一定损失和社会影响,要求建立备用电源系统。

C类机房:停电后不会产生大的陨失和社会影响,可按一般用户配置。

2.市电输变电系统对于一级负荷机房应该有从不同变电站供给的双路供电,加上柴油发电机,通过应急电源柜切换后供给机房内的UPS和精密空调机组,ATS切换最好做在机房配电系统就近,切换后以最短距离输送给机房设备。

备用发电机系统是至关重要的一个因素。

即便其中有一个故障时,也能够直接地向计算机和其它设备提供一个理想质量和容量的电力供应。

发电机的设计应能够处理UPS系统或电脑设备负荷的谐波电流。

备用发电机应该提供备用电源给所有的冷却设备,避免负载设备温度上升以及停止运行。

如果发电机不支持这些系统,它们所带来的益处就显得很有限。

在自动控制发生故障时,发电机应该能够采用手动控制。

应该给每一个发电机输出提供瞬时电压浪涌抑制(TVSS)装置。

发电机燃料应该是柴油,这样启动比较快。

考虑现场储藏量的要求,通常需要保证4小时到60天。

并且需要给所有燃料储藏系统提供一个远程的燃料监控和警报系统。

由于微生物增长是柴油燃料最常见的故障,应设计有便携的或安装固定的清洁系统。

在寒冷的季节,2 / 15需要考虑给燃料系统加热或循环,避免柴油燃料胶凝。

数据中心供电系统简单介绍范文

数据中心供电系统简单介绍范文

数据中心供电系统简单介绍范文Data center power supply systems are the lifeblood of any modern computing facility, ensuring the continuous and reliable operation of servers, storage systems, and networking equipment. These systems must not only provide sufficient power to meet the demands of the data center's workload, but they must also ensure that power is delivered in a safe, efficient, and cost-effective manner.数据中心供电系统是现代化计算设施的生命线,它们确保服务器、存储系统和网络设备的连续可靠运行。

这些系统不仅要提供足够的电力以满足数据中心工作负载的需求,还必须确保以安全、高效和经济的方式提供电力。

A typical data center power supply system begins with the incoming utility power, which is typically transformed and conditioned to meet the specific needs of the data center. This may involve converting high-voltage power to lower voltages, filtering out noise and harmonics, and providing backup power in the event of a utility power failure.典型的数据中心供电系统始于输入的市电,市电通常需要经过转换和调节以满足数据中心的特定需求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

5、数据中心对供配电系统的要求
1)数据中心业务对的供配电系统的总体要求概括起来主 要是:连续、稳定、平衡、分类。
连续
指电网不间断供电
对供、配 电系统的 总体要求
稳定
平衡 分类
指电网电压频率稳定,波形失真小
是指三相电系统的要求
2)对供电电源电能质量的要求,按照《电子信息系统 机房设计规范》GB 50174—2008的要求,电子信息设备 供电电源质量应根据电子信息系统机房的等级,按GB 50174—2008附录A 的要求执行。
5、数据中心的应急备用电源
数据中心供电系统能够实现不停电连续运行的最 基本的条件是必须具备备用能源。 数据中心供电系统的备用能源有两种: 一是备用柴油发电机(或完全独立的第二路市电) 提供的交流电源,用于在主供电电网故障时继续 维持数据中心正常运行; 二是备用电池提供的直流电源,用于在主供电电 网故障后备用油机启动和切换时间内支持UPS继 续向关键IT负载供电。
5、数据中心对供配电系统的要求
数据中心供配电系统的不间断电源模块介绍
2、模块并联冗余供电方案,适 用于T2级机房。 优点:当单个UPS模块出现故 障时,无需将关键负载转换到 市电,所有UPS的用途都在于 保护关键负载不受市电变化及 断电的影响。可以从总线中取 下任意一个模块进行修理,而 无需将关键负载直接连接到市 电。 缺点:一个是系统要求采用同 一制造商生产的相同容量的 UPS模块,再有就是UPS模块制 造商还必须提供系统并联电路 板,实现并联模块通讯功能。
C级数据中心供配电系统按基本要求配置,要求电子信息系统工作不中断。基 本配置:单路市电+UPS。
5、数据中心对供配电系统的要求
1、供配电系统应为电子信息系统的可扩展性预留备用容量。 2、电子信息系统机房应由专用配电变压器或专用回路供电,变压器宜采 用干式变压器。 3、电子信息系统机房内的低压配电系统应采用TN-S系统。 4、电子信息设备应由不间断电源系统供电。确定不间断电源系统的基本 容量时应留有余量。不间断电源系统的基本容量可按下式计算: E≥1.2P;E――不间断电源系统的基本容量,不包括备份不间断电源 系统设备;P――电子信息设备的计算负荷 5、用于电子信息系统机房内的动力设备与电子信息设备的不间断电源系 统应由不同回路配电。 6、电子信息设备的配电应采用专用配电箱(柜),专用配电箱(柜)应 靠近用电设备安装。
5、数据中心对供配电系统的要求
数据中心供配电系统的不间断电源
1、单机供电方案,是最基本的 配置单元,由它可以组合成 不同的供电方案,适用于T1级 机房。 优点:设计概念简单,硬件配 置成本低廉,由于UPS工作 于满负荷条件下,因而其效 率最高,具备高于市电的可 用性 缺点:存在多个单故障点,在 UPS、电池或下游设备维护 期间,负载处于无保护状态 ,缺乏冗余,限制了在UPS 发生故障时对负载的保护能 力,可用性有限。
5、数据中心对供配电系统的要求
具体采用哪种供电方式才比较合理,要从数据中心机房等级、数据对企 业运行的重要性、设备高可用性和企业成本的平衡,企业对于数据丢 失的风险承受能力及企业财务预算等方面综合考虑。 推荐:A级和B1级数据中心机房作为负载十分重要的场合, 应按容错系统 配置,UPS供电方案应采用2N或2(N+1)双总线系统。 正确选择及合理配置理想的UPS,以满足数据中心机房IT设备运行的安全 性、稳定性及可靠性的要求: 1、合理选择UPS的容量 2、确定所需UPS的类型和供电方案 3、比对不同品牌相同规格UPS的电气技术参数 4、确定所需电池后备时间 5、绿色环保UPS是选择方向 6、要有强有力的售后服务作为技术支持 建议:选择市场率占有高、口碑好、各项性能参数指标强、售后服务好 、价格相对较低的环保型高频机。如艾默生、伊顿APC、柏克、山特 等品牌。
5、数据中心供配电系统组成
备用直流电源蓄电池
在数据中心供电系统中,蓄电池是UPS设备的一部分,它的使用环境、 充放电管理和维护都与UPS相关。主要作用:市电正常供电时,电池在 整流-充电电路中储存电能,同时对直流电路起到平滑滤波的作用, 并在逆变器发生过载时,起到缓冲器的作用。在主供电网故障后备用 油机启动和切换时间内支持UPS向关键IT负载供电。 主要参数:标称容量、电动势、放电 率、浮/均充电压、终止电压等等 最佳环境温度:20-25摄氏度 使用注意事项:单节/电池串电压选择 、浮/均充电压设定、温度补偿、 电池纹波系数、电池均一性等
2、数据中心等级的划分
国外主要是根据美国TIA-942《数据中心通讯设 施标准》中“可用性”、“稳定性”、“安全性” 的要求设立Tier1、 Tier2、 Tier3、Tier4 四个等级。
我国一般根据《电子信息系统机房设计规范》 GB50174---2008标准,按照机房的使用性质、管理 要求及其在经济和社会中的重要性将数据中心机房 由高到低分为A、B、C三级。
5、数据中心对供配电系统的要求
7、电子信息设备专用配电箱(柜)宜配备浪涌保护器、电源监测和报警 装置。当输出端中性线与PE线之间的电位差不能满足电子信息设备使 用要求时,宜配备隔离变压器。 8、后备柴油发电机的容量应包括不间断电源系统、空调和制冷设备的基 本容量及应急照明和关系到生命安全的需要的负荷容量。 9、市电与柴油发电机的切换应采用具有旁路功能的自动转换开关。自动 转换开关检修时,不应影响电源的切换。 10、敷设在隐蔽通风空间的低压配电线路应采用阻燃铜芯电缆;活动地 板下作为空调静压箱时,电缆线槽(桥架)的布置不应阻断气流通路 。 11、配电线路的中性线截面积不应小于相线截面积;单相负荷应均匀分 配在三相线路上。
5、数据中心对供配电系统的要求
数据中心对低压配电系统的要求:配电线路应装设短路保护、过
载保护、和接地保护作用于切断供电电源和发出报警信号。当维护、测 试和检修设备时,应设置隔离电器。配电线路采用上下级保护电器,其 动作应具有选择性;各级之间应协调配合。
1设计时应保证上下级具有选择性 2最大限度的保障供电的连续性 3断开离故障点最近的开关排除故障 4例如左图中,左下开关所带负荷故 障不能引起上级开关跳闸
5、数据中心供配电系统组成
柴油发电机组
1、主要作用:市电故障时为数据中 心重要负载提供后备电源保障。 2、部件组成:柴油发动机、交流发 电机和机组控制系统 3、系统配置:按照N+1或者2N的原 则来配置机组的数量 4、运行方式:单机、机组并联 5、主要参数:容量、电压、频率、 油压、油温、水温等等 6、机组容量:3200KVA以内采用 400V低压油机,3200KVA以上容量采 用10kV高压油机。
供配电系统
防雷接地系统 安防监控系统
应急电源系统
不间断电源系统 空调制冷系统
消防报警系统
综合布线系统 KVM管理系统
1、数据中心的概述
在互联网广泛应用的大背景下,随着数据中心日 益走向高容量、高密度化,特别是云计算技术的应 用,更加加剧了能源的巨大消耗。如何高效地管理 数据中心的数据,轻松实现对数据的访问,同时又 能保证数据的安全,如何在提高能源利用率的同时 保证数据中心的可用性,这些方面是所有数据中心 管理者最关心的问题。实际上这一系列的问题在数 据中心规划、设计、建造时就已经大体确定了,有 什么样的规划设计就决定了数据中心今后什么样的 发展道路。
数据中心供电系统概述
2015年9月
提纲
1、数据中心概述
2、数据中心的等级划分
3、数据中心供配电系统设计依据 4、数据中心对供配电系统的要求 5、数据中心供配电系统组成 6、数据中心的供电发展前景
1、数据中心的概述
1)数据中心的定义:数据中心(Internet Data Center)是基 于Internet网络,为集中式收集、存储、处理和发送数据的 设备提供运行维护的设施基地并提供相关的服务。
4、数据中心供配电系统组成
一个完善的机房供电系统是保证机房服务设备、关键网络 设备、场地设备、辅助设备用电安全和可靠地基本条件。 高品质的机房供电系统体现在:无断电故障、高容错;在 不影响负载运行的情况下可进行在线维护,有防雷、防火、 防水等保护功能。 数据中心 供配电系 统的组成
4、数据中心供配电系统组成
5、数据中心对供配电系统的要求
数据中心供配电系统的不间断电源模块介绍
3、双总线供电方案,适用于T3T4级别 机房,也是目前常用方案 优点:两条独立的供电线路,无单故 障点,容错性极强,该配置为从电 力入口到关键负载的所有线路提供 了全方位的冗余,可靠性很高,其 基本设计概念是允许每一个电气设 备都可以在无需将关键负载转换到 市电的条件下出现故障或手动关闭 缺点:冗余组件数量多,成本很高, 一般的建筑物不太适合采用可用性 极高的双系统,因为这种系统需要 对冗余组件进行分开放置,由于未 达到满负荷工作状态,UPS效率低 。
数据中心机房配电系统主要设备
高低压配电系统
不间断电源系统
SPM列头柜系统
应急电源系统
服务器机柜系统
PDU插排系统
4、数据中心供配电系统组成
1.高压配电系统主要由高压配电一次设备和与之相关的二次设备组成, 主要包括高压开关柜、高压母线、高压断路器、氧化锌避雷器、高压电 缆、接地开关、互感器、变压器等;二次设备主要有继电保护装置、计 量装置、测量装置、指示仪表、操控电路、温湿度控制电路等。 2.低压配电系统主要由配电装置及配电线路组成。,主要有低压配电柜 动力和照明线路等组成包括高低压断路器、空气开关、负荷开关、控制 开关、接触器、继电器、低压计量及检测仪表等设备组成。 高低压配电系统的主要作用:传输和分配电能。 3.应急电源系统主要包括应急柴油发电机组和蓄电池组。 4.不间断断电源系统主要是指由蓄电池组和UPS主体设备组成的供电系 统。 5.照明和应急照明系统主要是为满足机房正常运行和人员工作的光线要 求。 6.布线系统主要是为了让数据中心结构化布线的规划与设计符合国家规 范。 7.防雷和接地系统主要作用是通过安装合理的设备和合理的布线,防止 外部和内部引起的线路过电压对机房设备及人员安全造成的损害,主要 有防雷设备SPD和接地设备组成。
