变压器台架组装图分析
变压器结构图解
变压器结构图解变压器的基本结构部件是铁心和绕组，由它们组成变压器的器身。
为了改善散热条件，大、中容量变压器的器身浸入盛满变压器油的封闭油箱中，各绕组与外电路的连接则经绝缘套管引出。
为了使变压器平安牢靠地运行，还设有储油柜、气体继电器和平安气道等附件。
(一)铁心铁心既作为变压器的磁路;又作为变压器的机械骨架。
为了提高导磁性能、削减交变磁通在铁心中引起的损耗，变压器的铁心都采纳厚度为0.35-0.5mm的电工钢片叠装而成。
电工钢片的两面涂有绝缘层，起绝缘作用。
大容量变压器多采纳高磁导率、低损耗的冷轧电工钢片。
电力变压器的铁心一般都采纳心式结构，其铁心可分为铁心柱(有绕组的部分)和铁轭(联接两个铁心柱的部分)两部分。
绕组套装在铁心柱上，铁轭使铁心柱之间的磁路闭合。
在铁心柱与铁轭组合成整个铁心时，多采纳交叠式装配，使各层的接缝不在同一地点，这样能削减励磁电流，但缺点是装配简单，费工费时。
在一般变压器中，铁心柱截面采纳外接圆的阶梯形。
只有当变压器容量很小时才采纳方形。
沟通磁通在铁心中会引起涡流损耗和磁滞损耗，使铁心发热。
在大容量变压器的铁心中，往往设置油道。
铁心浸在变压器油中，当油从油道中流过时，可将铁心中的热量带走。
(二)绕组绕组是变压器的电路部分，用来传输电能，一般分为高压绕组和低压绕组。
接在较高电压上的绕组称为高压绕组;接在较低电压上的绕组称为低压绕组。
从能量的变换传递来说，接在电源上，从电源汲取电能的绕组称为原边绕组(又称一次绕组或初级绕组);与负载连接，给负载输送电能的绕组称副边绕组(又称二次绕组或次级绕组)。
绕组一般是用绝缘的铜线绕制而成。
高压绕组的匝数多、导线横截面小;低压绕组的匝数少、导线横截面大。
为了保证变压器能够平安牢靠的运行以及有足够的使用寿命，对绕组的电气性能、耐热性能和机械强度都有肯定的要求。
绕组是根据肯定规律连接起来的若干个线圈的组合。
依据高压绕组和低压绕组相互位置的不同，绕组结构型式可分为同心式和交叠式两种。
电力变压器结构图解
电力变压器结构图解这是一个三相电力变压器的模型。
从外观看主要由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成。
移去变压器箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能好、磁滞损耗小。
在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。
图2左边是高压绕组引出线，右边是低压绕组引出线。
把铁芯与绕组放入箱体，绕组引出线通过绝缘套管内的导电杆连到箱体外，导电杆外面是瓷绝缘套管，通过它固定在箱体上，保证导电杆与箱体绝缘。
为减小因灰尘与雨水引起的漏电，瓷绝缘套管外型为多级伞形。
右边是低压绝缘套管，左边是高压绝缘套管，由于高压端电压很高，高压绝缘套管比较长。
变压器箱体（即油箱）里灌满变压器油，铁芯与绕组浸在油里。
变压器油比空气绝缘强度大，可加强各绕组间、绕组与铁芯间的绝缘，同时流动的变压器油也帮助绕组与铁芯散热。
在油箱上部有油枕，有油管与油箱连通，变压器油一直灌到油枕内，可充分保证油箱内灌满变压器油，防止空气中的潮气侵入。
油箱外排列着许多散热管，运行中的铁芯与绕组产生的热能使油温升高，温度高的油密度较小上升进入散热管，油在散热管内温度降低密度增加，在管内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。
一些大型变压器为保证散热，装有专门的变压器油冷却器。
冷却器通过上下油管与油箱连接，油通过冷却器内密集的铜管簇，由风扇的冷风使其迅速降温。
油泵将冷却的油再打入油箱内，下图是一台容量为400000KVA的特大型电力变压器模型，其低压端电压为20KV，高压端电压为220KV。
采用油冷却的变压器结构较复杂，由于油是可燃物，也就存在安全性问题。
目前，在城市内、大型建筑内使用的变压器已逐渐采用干式电力变压器，变压器没有油箱，铁芯与绕组安装在普通箱体内。
干式变压器绕组用环氧树脂浇注等方法保证密封与绝缘，容量较大的绕组内还有散热通道，大容量变压器并配有风机强制通风散热。
变压器台架典型设计(超实用).
其他通用要求
1.高压熔断器选型：HRW12-12/200A； 2.避雷器选型：HY5WS-17/50W； 3.高压支持绝缘子选用P-20型绝缘子；
（注：金具孔径按照实际情况确定）
4.变压器、避雷器、JP柜、变压器外壳接地应满足技术 规程要求； 5.变压器高低压套管需安装高、低压绝缘护套； 6. 设备编号牌、警示牌齐全，标识准确清晰。
河北南网农网
10kV变压器台架典型设计 安装示意图
目
1、典型配变台架形式配置表 2、变台组装图-半分式10M-8M
录
3、变台组装图-半分式12M-10M（10M-10M） 4、变台组装图-半分式15M-12M
5、变台组装图-全分式8M-8M
6、变台组装图-全分式10M-10M(12M-12M） 7、其他通用要求 8、熔丝选择及低压电缆载流量表 9、金具加工图
10/10
6.8米
吊装/托装
3米
1.9米(托装）
12/10
6.8米
吊装/托装
3米
1.9米(托装）
熔断器在变台上
15/12
6.8米
吊装/托装
3米
1.9米(托装）
熔断器在变台上
全分式（未利用线路杆）
电杆 8/8 熔断器高度 6.8米 低压出线 电缆/单芯导线 穿PVC管 电缆/单芯导线 穿PVC管 电缆/单芯导线 穿PVC管 JP柜安装 方式 吊装/托装 变压器 托担高度 3米 JP柜托担 1.9米(托装） 备注 线路10米杆，熔断 器在线路杆上 线路12米杆，熔断 器在变台上 线路15米以上杆， 熔断器在变台上
10/10
6.8米
吊装/托装
3米
1.9米(托装）
12/12
10KV配电变压器台架安装-PPT课件
三、落地式
落地式是指将变压器直接放在地面上，它的高压引下线 及跌落熔断器、避雷器等均在线路终端杆上。
三、 配电变压器台架安装
（1）配电变压器台架所需的材料。 （2）水泥杆、变压器台架及附属金具的组装。 1、杆坑定位。 2、杆坑两个，坑底夯实。 3、杆坑整平。 4、下底盘。 5、立杆。 6、附件及设备的安装。 7、配电变压器台架对各种螺栓的要求：
器台（又叫H台）
• 当配电变压器容量在50～315KVA时 一般采用双杆式配电变压器台。对 50KVA及以下的公用变压器，应在 低压侧装设熔断器； • 50KVA以上的公用变压器，可在低 压侧安装配电箱或适当选 • 用小的高压熔断丝的办法来解决低 压保护问题。对路径较长 • 及有雷击可能的低压线路，在变压 器低压侧应安装低压避雷 • 器进行防雷保护。
• 双杆式配电变台
二、台墩式 台墩式是在变压器的下面用砖石砌成高0.5～1m的四方 墩台，把变压器放在上面。 台墩式的作用：防止变压器底部积水；抬高变压器的位置， 便于操作。 台墩式变压器台的优点：造价低，便于维护检修。 缺点：占地较多，周围要装设遮栏，小动物易爬到带电 部分上去，发生受处力破坏事故等。
2、室外安装。
一）变压器室外安装 变压器室外安装根据其容量的大 小、装设地区的不同以及吊运是否方 便，一般分为杆塔式、台墩式和落地 式三种。 一、杆塔式 杆塔式是将配电变压器安装在户外 杆上的台架上，其常见的两种方法为 单杆式和双杆式。 １、单杆式配电变压器台（又叫丁字台） 当配电变压器容量30KVA及以下时（含 30KVA），一般采用单杆配电变压器台架。 优点：结构简单，安装方便，用料和占地面 积都比较少跟双杆配电变压器台节省造价 33%。
（4）利用旧杆起吊时，应先检查所用杆的杆根并 打好临时拉线，使用合格的起重设备，严禁超载 使用。 （5）吊车起吊时钢丝绳套应吊绑在杆的适当位置， 防止电杆突倾倒。 2、砸伤 （1）吊车吊臂下方严禁有人逗留。除指挥人员外， 其他人员必须远离杆下1.2倍杆高距离，现场人员 必须戴好安全帽。 （2）立杆及修坑时，应采取叉杆和拉绳防止杆身 滚动、倾斜。 （3）利用钢钎做地锚时，应检查锤把、锤头及钢 钎子，打锤人严禁站在扶钎人对面，扶锤人戴好 手套、安全帽。
电力变压器结构图解完整版
电力变压器结构图解Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电力变压器结构图解这是一个三相电力变压器的模型。
从外观看主要由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成。
移去变压器箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能好、磁滞损耗小。
在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。
图2左边是高压绕组引出线，右边是低压绕组引出线?。
把铁芯与绕组放入箱体，绕组引出线通过绝缘套管内的导电杆连到箱体外，导电杆外面是瓷绝缘套管，通过它固定在箱体上，保证导电杆与箱体绝缘。
为减小因灰尘与雨水引起的漏电，瓷绝缘套管外型为多级伞形。
右边是低压绝缘套管，左边是高压绝缘套管，由于高压端电压很高，高压绝缘套管比较长。
变压器箱体（即油箱）里灌满变压器油，铁芯与绕组浸在油里。
变压器油比空气绝缘强度大，可加强各绕组间、绕组与铁芯间的绝缘，同时流动的变压器油也帮助绕组与铁芯散热。
在油箱上部有油枕，有油管与油箱连通，变压器油一直灌到油枕内，可充分保证油箱内灌满变压器油，防止空气中的潮气侵入。
油箱外排列着许多散热管，运行中的铁芯与绕组产生的热能使油温升高，温度高的油密度较小上升进入散热管，油在散热管内温度降低密度增加，在管内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。
一些大型变压器为保证散热，装有专门的变压器油冷却器。
冷却器通过上下油管与油箱连接，油通过冷却器内密集的铜管簇，由风扇的冷风使其迅速降温。
油泵将冷却的油再打入油箱内，下图是一台容量为400000KVA的特大型电力变压器模型，其低压端电压为20KV，高压端电压为220KV。
采用油冷却的变压器结构较复杂，由于油是可燃物，也就存在安全性问题。
目前，在城市内、大型建筑内使用的变压器已逐渐采用干式电力变压器，变压器没有油箱，铁芯与绕组安装在普通箱体内。

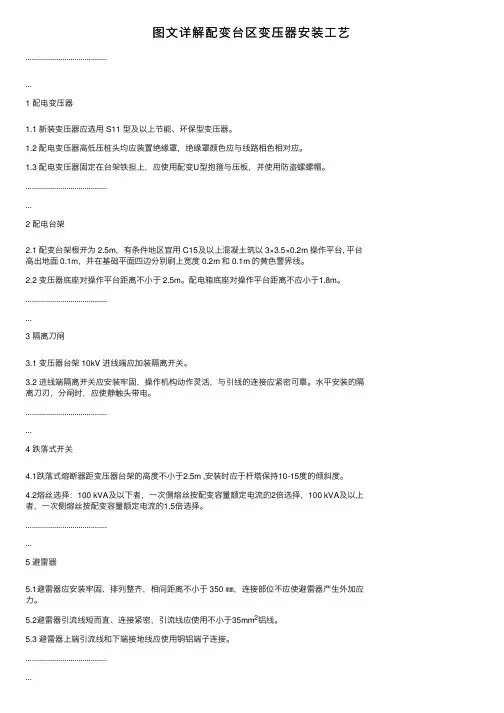

图文详解配变台区变压器安装工艺
图⽂详解配变台区变压器安装⼯艺...........................................1 配电变压器1.1 新装变压器应选⽤ S11 型及以上节能、环保型变压器。
1.2 配电变压器⾼低压桩头均应装置绝缘罩，绝缘罩颜⾊应与线路相⾊相对应。
1.3 配电变压器固定在台架铁担上，应使⽤配变U型抱箍与压板，并使⽤防盗螺螺帽。
...........................................2 配电台架2.1 配变台架根开为 2.5m，有条件地区宜⽤ C15及以上混凝⼟筑以 3×3.5×0.2m 操作平台, 平台⾼出地⾯ 0.1m，并在基础平⾯四边分别刷上宽度 0.2m 和 0.1m 的黄⾊警界线。
2.2 变压器底座对操作平台距离不⼩于 2.5m。
配电箱底座对操作平台距离不应⼩于1.8m。
...........................................3 隔离⼑闸3.1 变压器台架 10kV 进线端应加装隔离开关。
3.2 进线端隔离开关应安装牢固，操作机构动作灵活，与引线的连接应紧密可靠。
⽔平安装的隔离⼑刃，分闸时，应使静触头带电。
...........................................4 跌落式开关4.1跌落式熔断器距变压器台架的⾼度不⼩于2.5m ,安装时应于杆塔保持10-15度的倾斜度。
4.2熔丝选择：100 kVA及以下者，⼀次侧熔丝按配变容量额定电流的2倍选择，100 kVA及以上者，⼀次侧熔丝按配变容量额定电流的1.5倍选择。
...........................................5 避雷器5.1避雷器应安装牢固、排列整齐，相间距离不⼩于 350 ㎜，连接部位不应使避雷器产⽣外加应⼒。
5.2避雷器引流线短⽽直、连接紧密，引流线应使⽤不⼩于35mm2铝线。
配电变压器台架安装课件
PPT学习交流
14
架安• （ 一
装）
安全利 用 抱 注杆
意、 事项吊 车 和
旧
杆
立
水
泥
杆
PPT学习交流
15
• （4）利用旧杆起吊时，应先检查所用杆的杆根并 打好临时拉线，使用合格的起重设备，严禁超载 使用。
• （5）吊车起吊时钢丝绳套应吊绑在杆的适当位置， 防止电杆突倾倒。
• 2、砸伤 • （1）吊车吊臂下方严禁有人逗留。除指挥人员外，
10KV配电变压器 及台架安装
PPT学习交流
1
录• 一 、
配 电 变 压 器 安 装 位 置 的 选 定
•二
、
配
PPT学习交流
2
一、配电变压器安装位置的选定
1、变压器安装在其供电范围的风荷中心，且 供电半径0.5km范围。投入运行时的线路损耗最少， 并能满足电压质量要求。
2、变压器安装位置必须安全可靠，并且便于 运输和吊装、检修，同时符合城市乡村发展规划要 求。
3、变压器需要单独安装在台杆上时，下述电 杆不能安装变压器：①大转角杆、分支杆和装有柱 上断路器、隔离开关、高压引下线及电缆的电杆； ②低压架空线及接户线多的电杆；③不易巡视、检 查、测负荷和检修吊装变压器的 电杆。
PPT学习交流
3
4、应避开蒸汽等温度及湿渡较高的场所，并 且应远离炉火等高温场所。
PPT学习交流
13
备线夹，这样做一是会使绝缘线与设备的接触良好，二是 做完后外观美观。避雷器与金具连接处用绝缘线将其串联 上，并与接地体连接。避雷器的接地端、变压器的外壳及低 压侧中性点用截面不小于25mm2的多股铜芯塑料连接在一 起，再与接地装置引上线相连接。接地装置的接地电阻必须 符合规程定值，10KV配电变压器容量在100KVA（不包括 100KVA）以下，其接地电阻不应大于10Ω；容量在100 KVA(包括100KVA)以上，其接地电阻不应大于4Ω.接地装 置施工完毕应进行接地电阻测试，合格后方可填土。
