铁路10kV线路防雷中带外串联间隙氧化锌避雷器应用

合集下载

10kV架空配电线路防雷措施

10kV架空配电线路防雷措施摘要：针对10KV架空配电线路常发生雷击断线事故，从而进行防范措施探讨，以求提高10KV 配电网安全运行水平。

目前10KV架空配电线路上，现在都已广泛地应用了绝缘导线。

可以说，配电网架空导线的绝缘化，已是一项成熟的技术。

但是，绝缘导线在应用过程中，也出现了一些新的问题。

其中，最为突出的问题，是遭受雷击时，容易发生断线事故。

据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。

这两年里雷击断线事故率占76.2%。

以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。

一、雷击断线与跳闸机理1电弧放电规律①电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。

②雷电过电压闪络时，瞬间电弧电流很大、但时间很短。

③当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。

2 架空绝缘导线断线当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。

3 架空裸导线的断线率低但跳闸事故频繁当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。

由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。

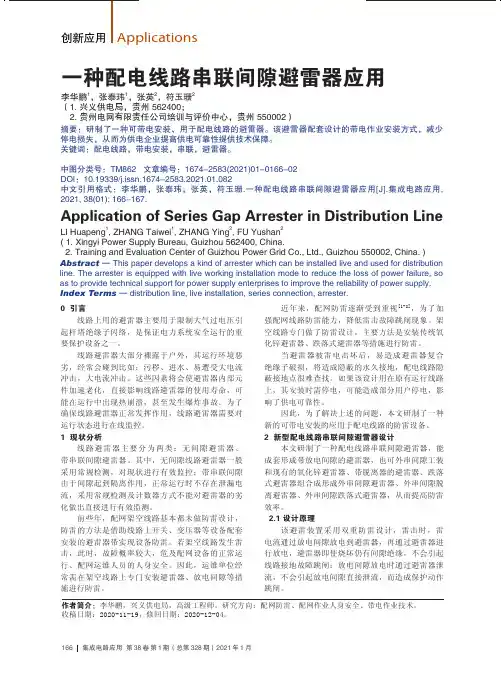

一种配电线路串联间隙避雷器应用

166 集成电路应用第 38 卷第 1 期（总第 328 期）2021 年 1 月Applications创新应用近年来，配网防雷逐渐受到重视[1-8]，为了加强配网线路防雷能力，降低雷击故障跳闸现象。

架空线路专门做了防雷设计，主要方法是安装传统氧化锌避雷器、跌落式避雷器等措施进行防雷。

当避雷器被雷电击坏后，易造成避雷器复合绝缘子破损，将造成隐蔽的永久接地，配电线路隐蔽接地点很难查找。

如果该设计用在原有运行线路上，其安装时需停电，可能造成部分用户停电，影响了供电可靠性。

因此，为了解决上述的问题，本文研制了一种新的可带电安装的应用于配电线路的防雷设备。

2 新型配电线路串联间隙避雷器设计本文研制了一种配电线路串联间隙避雷器，能成套形成带放电间隙的避雷器，也可外串间隙工装和现有的氧化锌避雷器、带脱离器的避雷器、跌落式避雷器组合成形成外串间隙避雷器、外串间隙脱离避雷器、外串间隙跌落式避雷器，从而提高防雷效率。

2.1 设计原理该避雷装置采用双重防雷设计，雷击时，雷电流通过放电间隙放电到避雷器，再通过避雷器进行放电，避雷器即使烧坏仍有间隙绝缘，不会引起线路接地故障跳闸；放电间隙放电时通过避雷器泄流，不会引起放电间隙直接泄流，而造成保护动作跳闸。

0 引言线路上用的避雷器主要用于限制大气过电压引起杆塔绝缘子闪络，是保证电力系统安全运行的重要保护设备之一。

线路避雷器大部分裸露于户外，其运行环境恶劣，经常会碰到比如：污秽、进水、易遭受大电流冲击，大电流冲击。

这些因素将会使避雷器内部元件加速老化，直接影响线路避雷器的使用寿命，可能在运行中出现热崩溃，甚至发生爆炸事故。

为了确保线路避雷器正常发挥作用，线路避雷器需要对运行状态进行在线监控。

1 现状分析线路避雷器主要分为两类：无间隙避雷器、带串联间隙避雷器。

其中，无间隙线路避雷器一般采用常规检测，对现状进行有效监控；带串联间隙由于间隙起到隔离作用，正常运行时不存在泄漏电流，采用常规检测及计数器方式不能对避雷器的劣化做出直接进行有效监测。

10kV配电线路防雷技术分析与应用

10kV配电线路防雷技术分析与应用随着经济的发展，电力已经逐渐成为人们在工作和生活中不可缺少的一部分。

10kV配电线路是配电网的重要组成部分，它在运行当中的安全性与稳定性不但关系着企业用电的畅通、用电人员的安全，还关系着整个电力系统的运行。

文章对10kV配电线路的防雷技术与应用作出简要分析。

标签：10kV配电线路；防雷技术；应用前言10kV配電线路广泛应用于我国的各个地区，但在一些地区由于受热不均或是蕴含金属矿藏等原因而雷电频繁，雷电会对整个10kV的配电线路造成损坏，影响它的平稳运行，本文将通过理论的研究与实际相结合对此进行分析。

1 常用防雷措施及作用1.1 防雷水平指标线路耐雷水平指的是在线路发生雷击状况时，线路绝缘子不会发生闪络的最大电流幅度数值。

雷击电流高于耐雷水平会引起闪络，低于则不会。

闪络冲击时间短不会引起跳闸，若时间相对较长，会引起跳闸，线路雷击跳闸率是每100km 线路每年因为雷击引起的线路跳闸次数[1]。

线路耐雷水平与线路雷击跳闸率是衡量线路防雷性能的两个重要指标。

1.2 常用防雷措施作用分析（1）架空地线。

架空地下指的是在配电线路的下方假设地线，这样可以让其和导线之间产生耦合的作用，这种耦合作用可以对绝缘子的电压起到一定的降低效果，同时，架空地下还能够对击中配电线路的雷电流起到一定的分流作用。

（2）避雷器。

避雷器是一种对雷电过电压起到限制作用或者是通过操作过电压来保护配电线路、电气设备的一种装置[2]。

在电流冲击之下，避雷器放电会造成对地短路的现象，然后工频续流以电弧放电形式流过间隙，其第一次过零时，避雷器有着自行截断工频续流，恢复绝缘性的作用，可以让整个配电线路继续工作，不会轻易发生跳闸的现象。

避雷器自身的种类主要为氧化锌避雷器、保护间隙避雷器与阀型避雷器等。

当安装避雷器之后，雷电击中杆塔，避雷器会让雷电流产生分分流，一部分的雷电流会通过杆塔流入地面，在雷电流过大时，避雷器会起到分流的作用。

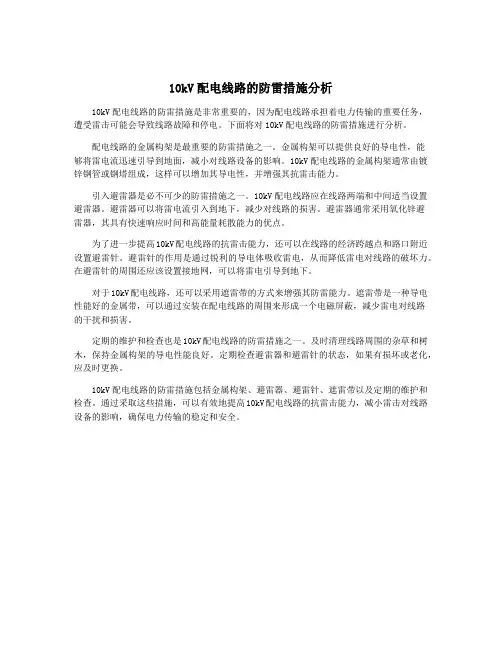

10kV配电线路的防雷措施分析

10kV配电线路的防雷措施分析10kV配电线路的防雷措施是非常重要的，因为配电线路承担着电力传输的重要任务，遭受雷击可能会导致线路故障和停电。

下面将对10kV配电线路的防雷措施进行分析。

配电线路的金属构架是最重要的防雷措施之一。

金属构架可以提供良好的导电性，能够将雷电流迅速引导到地面，减小对线路设备的影响。

10kV配电线路的金属构架通常由镀锌钢管或钢塔组成，这样可以增加其导电性，并增强其抗雷击能力。

引入避雷器是必不可少的防雷措施之一。

10kV配电线路应在线路两端和中间适当设置避雷器。

避雷器可以将雷电流引入到地下，减少对线路的损害。

避雷器通常采用氧化锌避雷器，其具有快速响应时间和高能量耗散能力的优点。

为了进一步提高10kV配电线路的抗雷击能力，还可以在线路的经济跨越点和路口附近设置避雷针。

避雷针的作用是通过锐利的导电体吸收雷电，从而降低雷电对线路的破坏力。

在避雷针的周围还应该设置接地网，可以将雷电引导到地下。

对于10kV配电线路，还可以采用遮雷带的方式来增强其防雷能力。

遮雷带是一种导电性能好的金属带，可以通过安装在配电线路的周围来形成一个电磁屏蔽，减少雷电对线路的干扰和损害。

定期的维护和检查也是10kV配电线路的防雷措施之一。

及时清理线路周围的杂草和树木，保持金属构架的导电性能良好。

定期检查避雷器和避雷针的状态，如果有损坏或老化，应及时更换。

10kV配电线路的防雷措施包括金属构架、避雷器、避雷针、遮雷带以及定期的维护和检查。

通过采取这些措施，可以有效地提高10kV配电线路的抗雷击能力，减小雷击对线路设备的影响，确保电力传输的稳定和安全。

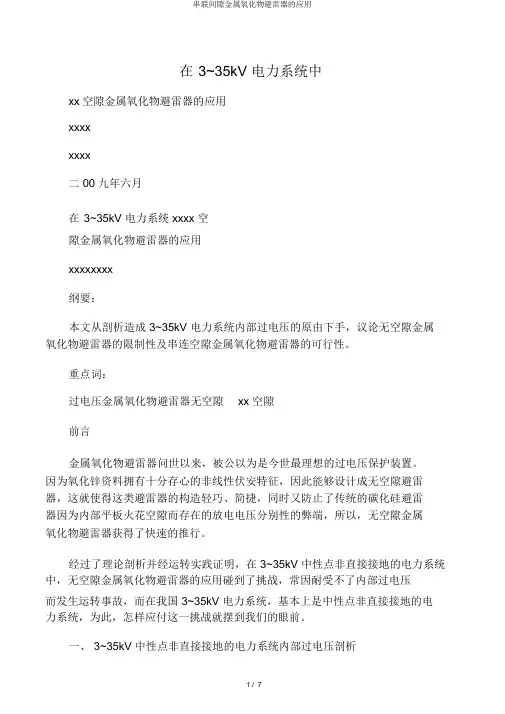

串联间隙金属氧化物避雷器的应用

在3~35kV 电力系统中xx空隙金属氧化物避雷器的应用xxxxxxxx二 00 九年六月在3~35kV 电力系统 xxxx 空隙金属氧化物避雷器的应用xxxxxxxx纲要：本文从剖析造成 3~35kV 电力系统内部过电压的原由下手，议论无空隙金属氧化物避雷器的限制性及串连空隙金属氧化物避雷器的可行性。

重点词：过电压金属氧化物避雷器无空隙xx 空隙前言金属氧化物避雷器问世以来，被公以为是今世最理想的过电压保护装置。

因为氧化锌资料拥有十分存心的非线性伏安特征，因此能够设计成无空隙避雷器，这就使得这类避雷器的构造轻巧、简捷，同时又防止了传统的碳化硅避雷器因为内部平板火花空隙而存在的放电电压分别性的弊端，所以，无空隙金属氧化物避雷器获得了快速的推行。

经过了理论剖析并经运转实践证明，在 3~35kV 中性点非直接接地的电力系统中，无空隙金属氧化物避雷器的应用碰到了挑战，常因耐受不了内部过电压而发生运转事故，而在我国 3~35kV 电力系统，基本上是中性点非直接接地的电力系统，为此，怎样应付这一挑战就摆到我们的眼前。

一、 3~35kV 中性点非直接接地的电力系统内部过电压剖析1、线路投、切过电压三相无载供电线路，在进行投入与切断操作中，因为三相断路器动、静触头的非同期性，可能造成系统中性点电位位移，而造成过电压。

2、系统单相接地过电压在我国现行规程中同意中性点非直接接地系统出现单相接地时运转一段时间，此时，另两相（非接地相）的相电压，将高升至线电压（高升1.73 倍）3、线路甩负荷惹起电压高升当长线路断路器跳闸，因为线路电感与电容参数的效应，也可使线路工频电压高升。

4、弧光接地过电压当线路发生单相弧光接地，出现对地的多次起弧或熄弧重复交替时，可惹起另两相对地电容的振荡，以致弧光接地过电压。

5、谐振过电压谐振过电压是中性点非接地系统出现最多的过电压。

惹起谐振过电压的要素也比许多，如铁磁谐振过电压，电容效应惹起的线性谐振，又如激发、自保持、翻相、谐波等非线性谐振；断线谐振；参数谐振过电压等。

10kV架空线路避雷器的使用

126 大陆桥视野·２０１６年第２０期
ＮＥＷＳＩＬＫＲＯＡＤＨＯＲＩＺＯＮ
大陆桥视野
Hale Waihona Puke 基于压力传感技术的电开水器智能卡取卡提醒装置设计
蒋金鑫王聪蒯云帆王佳茂／上海电机学院【摘要】针对老式电热水器只能打热水，却不能提醒打水人员取卡的问题，应用压力传感器和单片机技术，实现了电开水器自动语音提示打水人员拔卡的功能。装置在接水容器的承载底部有压力传感器，计时器下方装有扬声器和控制器，在单片机程序的设定下，压力信号的变化转变为电信号传递给控制系统，输出功率足够的声信号，及时提醒打水人员将自己的卡带走。【关键词】压力传感器；智能提醒；电开水器；单片机控制
（１）对于雷击跳闸率高的１０ｋＶ裸导线直线杆的防雷，可选用以架空导线为高压电极的外串联间隙避雷器（如图１，ＹＨ５ＣＸ１－１７／５０型等）。或选用带高压金具电极的外串联间隙避雷器（如图２，ＹＨ５ＣＸ６－１３／４０Ｋ型等）。
图１ＹＨ５ＣＸ１－１７／５０避雷器安装示意图
图２ＹＨ５ＣＸ６－１３／４０Ｋ避雷器安装图（２）对于雷击跳闸率较高，易发生雷击断线的１０ｋＶ绝缘导线直线杆的防雷，宜选用穿刺电极式外串联间隙避雷器（ＹＨ５ＣＸ２－１３／４０型等）。（３）１０ｋＶ裸导线或绝缘导线耐张杆的防雷，宜装设带支撑件（棒形复合绝缘子）外串联间隙避雷器（ＹＨ５ＣＸ７－１３／４０型等）。（４）对于安装外串联间隙避雷器确有困难的个别位置，必要时，也可安装ＹＨ５ＷＳ－１７／５０型无间隙氧化物避雷器。但宜配带脱离器，以便在避雷器损坏时与系统自动脱离，以免影响电网正常运行。（５）外串联间隙避雷器应安装在线路主要潮流方式下绝缘子的负荷侧。为达到较好防雷效果，应每基电杆而且整基电杆每回线路的每一相都要装。（６）对于既有线路，除配电设备（变压器、电缆头、线路开关）前后两基电杆使用外串联间隙避雷器应另设人工接地体（接地电阻一般不大于３０欧）外，其余电杆可不设置人工接地装置；对于新建线路，宜在每基电杆处设置接地，在钢筋混凝土电杆内部设置接地引下线，设置集中接地极，并在电杆水泥表面横担位置预留电气连接端子。４．总结１０ｋＶ架空线路的防雷保护方法有多种，如：提高线路绝缘子绝缘水平，中性点经消弧线圈接地，线路采用三角形排列，自动

10kV配电网避雷器的应用

器具有保护特性好、吸收过电压能量大、结构简单的特点。
三、避雷器的分类
2、阀型避雷器
阀型避雷器主要由瓷套、火花间隙和阀型电阻片组成，其外形结构如左侧
图示。阀型避雷器的有点是运行经验成
熟，缺点是密封不严，易进潮失效，甚至引发爆炸。
工作原理：正常情况下火花
间隙有足够的绝缘强度，不会被正常系统运行电压击穿；当有雷击过电压或者
目录：
一、避雷器的定义
kV配电线路中常用的避雷器
一、避雷器的定义
避雷器：
避雷器是连接在电力线路和大地之间，使雷云向大地放电，而保护电气设备的器具。
二、避雷器的作用
• 当雷电国电压或操作过电压来到时，使其急速向大地放电；当电压降到发电机、变压器或线路的正常运行电压时，则停止放电，以防止正常电流向大地流通。
操作过电压时，火花间隙被击穿放电。
三、避雷器的分类
2、阀型避雷器
工作原理：
雷电压作用在阀型电阻上，电阻值会变得很小，把雷电流泄入大地。之后，作用在阀型避雷器上的电压为正常运行电压时，电阻就变得很大，限制工频电流通过，因此线路又恢复了正常的对地绝缘。
四、10kV配网中常用的避雷器
作用
三、避雷器的分类
1、金属氧化物避雷器
2、阀型避雷器
三、避雷器的分类
1、金属氧化物避雷器
金属氧化物避雷器（又称氧化锌避雷器）一般可分为无间隙和有串联间隙
两类。在此主要介绍无间隙氧化锌避雷
器。
工作原理：氧化锌避雷器阀片具有优异的非线性电压—
电流特性，高电压导通，而低电压不导通，不需要串联间隙，可避免传统避雷器因火花间隙放电特性变化而带来的缺点。氧化锌避雷

氧化锌避雷器在110kV线路中的实际应用

３ｏｏ｜．ｍ。
击成为影响电网安全稳定运行的重要因素，长期以来，雷击引起的输电线路跳闸事故频繁发生，对电网网安全稳定运行构成了极大的威胁。线路的受雷击跳闸事故在电力系统总的雷击事故中占很大的比重由此可见，雷电是输电线路跳闸的主要原因Ⅲ 。提高输电线路的防雷性能，首要措施就是防止线路跳闸。在进行输电线路运行维护中采用了多种防雷技术与设旌，一直是线路防雷击的重要举措。有效防止雷击输电线路发生跳闸，就必须掌握造成输电线路雷击跳闸的原因。
击大致分三种情况：
联杆的接地电阻偏高，又是大跨越，当线路遭到雷击时，容易造成绝缘子闪络、线路跳闸。
表１１１０ｋＶ输电线路雷击跳闸情况
线路名称
１ｌＯｋＶ阳华线
１１０ｋＶ两华线
线路长度
８．７ｋｍ
８．１ｋｍ
（２）受山区地形的制约，线路中往往会存在一些大跨越、大档距的段落，而这些跨越地区的雷电活动就很频繁。如１１０ｋＶ阳华线＃Ｏ０４、＃００５杆之间的档距达到了８６０ｍ，而该两基三连杆均处在山顶上，连续两基三
（１）土壤电阻率高；杆塔的接地电阻值大都偏高，如１１０ｋＶ阳华线＃００４杆、＃００５杆都遭受过多次雷击引起线路跳闸，现场测试该接地电阻，＃００４杆为６９ｎ，＃００５杆为８７ｎ，杆塔所在地００ｋｎ・ｉ４０雷日）】

10kV配电线路防雷设备的选择与应用

10kV配电线路防雷设备的选择与应用摘要：随着经济和各行各业的快速发展，电力行业发展也突飞猛进。

防雷系统在输送和配电的过程中起着重要作用，而有关防雷措施的使用是众多电网公司关注和关心的话题，因为在配电网线路中防雷系统恰到好处的设置能够有效地保护线路的安全和输送和配送电的稳定性，而配电网线路中防雷工作与电网的安全稳定息息相关。

所以本文先阐述了当下配电网技术手段的实际情况，之后分析有关雷击的类型以及防雷技术，最后进一步研究和分析配电网线路中有关防雷系统的保护措施，希望能够对从事防雷工作有关的工作人员一些建议和帮助。

关键词：配电网；线路；防雷系统；保护引言近年来我国对于配网防雷技术的研究不断加大，出现了各种新型防雷措施，其应用条件、环境各不相同，但各地配网在防雷设备的实际应用中没有根据自身实际情况进行选择，导致防雷效果大打折扣。

因此，本文结合长江三角洲地区的配网设备状况，分析目前各配网设备使用的防雷措施及存在的问题，通过合理选择相应的防雷措施及应用新型防雷设备，进一步提升配网的综合防雷水平。

1 10kV配电设备的防雷现状1.110kV配网防雷措施及存在的问题为防止雷电波入侵变压器导致绝缘损坏，普遍做法是在配变的高、低压侧分别安装避雷器，通过避雷器动作时的限压作用保护配变绝缘免遭雷击损坏。

在没有安装低压避雷器时，低压绕组出线相当于通过线路波阻抗接地，低压绕组在中性点过电压作用下会产生电流，并产生磁通，在电磁耦合作用下，在高压绕组中感应出高电压，危及绕组的安全运行，此过程称为逆变换。

与逆变换相反，配电变压器低压绕组就有冲击电流通过，这个冲击电流同样按匝数比在高压绕组上产生感应电动势，使高压侧中性点电位大大提高，它们层间和匝间的梯度电压也相应增加。

这种由于低压进波在高压侧产生感应过电压的过程，称为正变换。

雷击过程中配变逆变换产生的过电压危害大于正变换产生的过电压。

在配变的高低压侧都安装避雷器能有效抑制正变换过电压的幅值，并在一定程度上降低逆变换过电压。

110kV带串联间隙复合外套线路型氧化锌避雷器的应用

浙江电力
２１００年第５期
ＺＪＡＮＧＲＩＰＨＥＩＥＩＥＣＴＣＯＷＥＲ
１９
１０ｋＶ带串联问隙复合外套线路型氧化锌１避雷器的应用
杭文
（南供电公司，安徽淮淮南２２０）３０７率一直是电力工程技术人员关注的课题，对于雷电活动强烈、土壤电
Ａｐｌａｉｎｏ０ｋＰｏｙｅｉｕｅｎＯＡｔｕｐｒｉｇＳｒｅａｐｉｔｏｆ１ＶｌｍｒｃＨｏｓｄＬｉｅＭｃ１ｗｉｈＳｐｏｔｎｅｉｓＧｐ
ＨＡＮＧＷｅｎ
（ａｎｎＥｅｔｃＰｗｒｒａ，Ｈｕｉａｎｕ３０７，ＣｉａＨｕｉａｌｃｒｏｅｅｕｉＢｕａｎｎＡｈｉ２０２ｈｎ）
Ａｂｔａｔｓｒｃ：Ｔｈｅｕｔｎｏｉｅｌｈｎｎｒｏｔｒｔｅｏｅｏｉｆｃｍｍｏｏｃｒ．Ｕｓｎｏｖｎｅｒｄｃｉｆｌｎｉｔｉｇｔｉｕａｅｂｃｍｓａｔｐｃｏｏｏｇｐ— ｎｃｎｅｎｉｇｃｎｅ —
回路输电线路采用不平衡绝缘等。但采用减小避雷线屏蔽角的方法将受到杆塔结构的限制，提高
绝缘水平会增加线路造价。并受到杆塔结构及走
联，当雷击杆塔时，雷电流引起的高电位使得带串联间隙避雷器动作，降低了杆塔与导线之间的电位差，从而保证线路绝缘子串不会闪络跳闸。在带串联间隙避雷器动作后，又由于避雷器本体

10kV配网线路防雷措施

10kV配网线路防雷措施雷云击中杆塔、电力装置等物体时，强大的雷电流流过该物体泻入大地，在该物体上产生很高的电压降称为直击雷过电压。

由于线路的引雷特性，当雷击点与线路的最近距离小于65m时，雷电直击线路概率较大[1]。

雷电直击配电线路可产生远高于线路绝缘水平的过电压，通常会导致设备损坏。

（二）感应雷过电压当雷电击线路附近的大地时，导线上由于电磁感应产生过电压称为感应雷过电压。

配网线路中，感应过电压故障一般占雷击故障的 80% 以上[1]。

根据实测数据，感应过电压峰值一般可达300kV-400kV[2]。

在开阔地区，配电线路遭受直击雷概率增加;附近有高耸建筑物、构筑物或高大树木屏蔽，遭受直击雷的概率大幅下降，遭受感应过电压的概率增大。

二、配网典型雷害（一）雷击跳闸目前10kV线路通常设置了零序保护，雷击线路发生闪络后电弧持续燃烧，线路上采集到零序电流，将导致线路跳闸。

对于同杆架设的多回配电线路，在雷电直击或较高感应过电压的作用下，容易发生多回线路同跳故障。

此外，由于各回路间距离较小，若雷击闪络后工频续流较大，持续的接地电弧将使空气发生热游离和光游离，同样会导致多回短路故障和同时跳闸。

（二）线路故障1.配电线路雷击断线线路使用绝缘导线，雷击造成单相闪络或相间短路时，绝缘击穿最易发生在靠近绝缘子的位置，被击穿的绝缘层呈针孔状，并靠近绝缘子两侧特别是负荷侧。

工频短路电流的电弧弧根受周围绝缘层阻隔，固定在击穿点燃烧，在较短时间内烧断导线。

而当线路采用裸导线时，电弧在电磁力的作用下，高温弧根沿导线表面不断滑移，直至电弧熄灭，不会集中在某一点燃弧，因此不会严重烧伤导线，通常在工频续流烧断导线或损坏绝缘子之前，就会引起断路器动作切断电弧，因此，裸导线的雷击断线故障率明显低于绝缘导线。

由于绝缘导线易断线，宜采取雷击断线保护措施，可采取加强绝缘(如采用柱式绝缘子)、装设架空地线及安装线路避雷器(无间隙、带间隙)等堵塞式防雷措施，或安装防弧金具(剥线型、穿刺型)、放电钳位绝缘子(剥线型、穿刺型)、长闪络路径熄弧装置等疏导式防雷措施。

10kV氧化锌(带脱离器)避雷器技术规范书

10kV氧化锌(带脱离器)避雷器技术规范书工程项目：XXX公司年月1 总则1.1本设备技术规范书适用于10kV带脱离器及不带带脱离器的金属氧化物避雷器（以下简称避雷器），它提出了该断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2供方须执行现行国家标准和电力行业标准。

有矛盾时，按要求较高的标准执行。

1.3供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：GB 11032-2000交流无间隙金属氧化物避雷器DL 474.5-1992 现场绝缘试验实施导则避雷器试验DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 815-2002 交流输电线用复合外套金属氧化物避雷器JB/T 4035-1999 阀式避雷器用碳化硅JB/T 9669-1999 避雷器用橡胶密封件及材料规范JB/T 9670-1999 金属氧化物避雷器电阻片用氧化锌JB/Z336－1989 避雷器用橡胶密封件及材料规范1.4本设备技术规范书未尽事宜，由需供双方协商确定。

1.5供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2 使用环境条件。

2.1周围空气温度最高温度：+45℃；最低温度：-10℃；2.2海拔高度海≤1000m2.3最大风速 35m/s（离地面高10m处持续10min的平均最大风速）2.4环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%2.5雷暴日：≤130日/年（除特别注明外）2.6日照强度： 0.1W/cm2（风速0.5m/s）2.7覆冰厚度： 5mm2.8电源频率：≤62Hz，≥48；额定50 Hz2.9系统的接地方式：不接地、消弧线圈接地和小电阻接地。

氧化锌避雷器的工作原理与应用

氧化锌避雷器的工作原理与应用1. 引言氧化锌避雷器是一种常见的电力设备，广泛应用于输电线路和电力设备的绝缘保护中。

通过引入氧化锌材料，避雷器能够有效降低电气设备的暂态过电压，提高设备的耐压能力。

本文将介绍氧化锌避雷器的工作原理和应用。

2. 工作原理氧化锌避雷器由氧化锌元件和辅助构件组成。

其工作原理主要包括以下几个方面：2.1 氧化锌薄膜氧化锌薄膜是氧化锌避雷器的核心部分。

其特点是具有非线性电阻特性，即在正常工作电压下，其电阻非常大，近似于开路，但在电气设备暂态过电压作用下，电阻迅速减小，形成电流通路，从而将过电压引向地。

2.2 辅助构件氧化锌避雷器中的辅助构件主要包括引出引线、外壳和保护层等。

引出引线用于与电气设备相连，将过电压引入避雷器；外壳起到保护作用，防止外界环境对避雷器的损害；保护层能够防止水分和灰尘进入避雷器内部，保证其正常工作。

3. 应用领域氧化锌避雷器广泛应用于以下几个领域：3.1 输电线路在输电线路中，由于雷电等原因，会产生暂态过电压。

氧化锌避雷器可以将这些过电压引入地，保护输电线路设备免受损害。

3.2 变电站变电站是电力系统的重要组成部分，也是电力设备的枢纽。

氧化锌避雷器可以保护变电站内的设备免受过电压损害，提高设备的稳定性和可靠性。

3.3 电力设备电力设备是电力系统的基础设施，氧化锌避雷器可以应用于各类电力设备，如发电机、变压器、电动机等，保护这些设备免受暂态过电压的影响。

3.4 环境监测氧化锌避雷器还可以应用于环境监测设备中。

在气象、环境监测等领域，会产生较高的电压和电流，氧化锌避雷器可以起到保护作用，保证设备的正常运行。

4. 优点与展望氧化锌避雷器作为一种常见的电力设备，具有以下几个优点：•有效降低电压：氧化锌避雷器可以迅速放电，降低设备的电压，保护设备免受暂态过电压的损害。

•响应速度快：由于氧化锌薄膜的非线性特性，避雷器可以在极短的时间内响应过电压，保证设备的安全。

•可靠性高：氧化锌避雷器具有较高的耐压能力和稳定性，能够在恶劣的环境下正常工作。

10kV跌落式自动隔离故障避雷器的开发应用

10kV跌落式自动隔离故障避雷器的开发应用摘要:本文主要通过对目前10kV架空线路上使用的氧化锌避雷器进行工艺及结构改进,研发出适用于10kV架空线路的跌落式自动隔离故障避雷器,达到不停电检修、试验、更换避雷器及避雷器故障或损坏时自动隔离故障并翻落,易于发现故障的目的。

以及该产品的经济效益和市场前景分析。

关键词:避雷器脱离器跌落式自动隔离故障避雷器是一种并联在电器设备上的保护电器,用来限制过电压以保护电气设备。

所起作用是线路或设备上人为地制造绝缘薄弱点即间隙装置,间隙的击穿电压比线路或设备的雷电冲击绝缘水平低,在正常运行电压下间隙处于隔离绝缘状态,在过电压下间隙被击穿接地,放电降压起到保护线路或设备绝缘的作用。

我国避雷器产品的发展史,主要经历了四个时期,即:保护间隙、管式避雷器、阀式避雷器(配电型FS、变电所型FZ)、磁吹阀式避雷器和金属氧化物避雷器四个阶段。

其中保护间隙和管式避雷器、阀式避雷器等均被慢慢淘汰。

金属氧化物避雷器具有结构简单、体积小、通流容量大,保护性能及稳定性好等优点,从而逐步取代传统阀式避雷器,目前我国高压领域金属氧化物避雷器已处于垄断地位。

金属氧化物避雷器在结构上已由瓷外套氧化物避雷器发展到硅橡胶复合外套氧化物避雷器,硅橡胶复合外套氧化物避雷器与瓷外套氧化物避雷器相比较而言,具有结构紧凑、体积小、通流容量大、重量轻、防爆炸和密封性能好、爬距大、耐污秽、制造工艺简单等优点,目前已普遍采用。

1 目前10kV架空线路上使用避雷器存在问题和对策目前所使用硅橡胶复合外套氧化锌避雷器在技术上已经趋向于成熟,但仍然存在着避雷器出现故障难查找,由于10kV配电线路上安装了大量的避雷器,且处于10多米高的电杆上,肉眼很难判断是否出现故障。

特别是避雷器被击穿造成线路单相接地的故障,在故障查找过程中需要线路停电,由运行人员逐基杆塔上杆排查,往往需要很长时间才能查出故障点,查出故障点处理故障时需要开取事故抢修单,做安全措施、执行停送电汇报制度等方能施工,至少需要3人配合施工才能完成,费时费力,用户停电时间长,线路供电可靠性不高等缺点。

氧化锌避雷器在输电线路上的使用

氧化锌避雷器在输电线路上的使用【摘要】本文介绍了氧化锌避雷器在防止雷击杆塔、雷绕击引起的绝缘子闪络所发挥的作用，介绍了氧化锌避雷器在高土壤电阻率地区和强雷区德使用，以泉州电业局输电线路为例，介绍了氧化锌避雷器在输电线路上的防雷效果。

【关键词】氧化锌避雷器；雷击杆塔；雷绕击；泉州输电线路0.引言线路型金属氧化锌避雷器（MOA，下同）是用于交流输电线路防雷的重要保护电器。

交流输电线路在多雷区，容易遭受雷击，在雷击塔顶时，塔臂电位升高，造成反击使绝缘子闪络，如果绝缘子损坏，导线对地短路，则必然导致开关跳闸停电。

在线路上加装线路型MOA，由于避雷器的钳压作用，则可以避免绝缘子闪络，减少跳闸停电。

其办法是在绝缘子串旁并联线路型MOA，当塔臂电位提高，避雷器动作放电，由于避雷器动作电压和残压比绝缘子串的闪络电压低，可以保证绝缘子不再闪络，避免了线路跳闸停电。

1.氧化锌避雷器作为线路防雷的工作原理1.1氧化锌避雷器防止雷击杆塔时绝缘子闪络雷击线路杆塔，雷电流大部分经杆塔流到的接地装置，小部分经相邻杆塔入地。

当雷电流比较大时，雷电流经杆塔流入地中，杆塔电位Ut升高：如果杆塔的电位Ut和导线的感应电位Ul之差超过绝缘子的放电电压U5%，即Ut-Ul>U5%，绝缘子会发生闪络。

如果考虑线路工频电压的影响，即Ut-Ul+Um>U5%时，则绝缘子会发生闪络。

线路绝缘子加装避雷器，避雷器与绝缘子并联，正常情况下，避雷器保持在绝缘状态。

当绝缘子压降达到避雷器动作电压（避雷器动作电压<U5%），MOA动作，线路加入分流，把绝缘子上的压降控制下来，雷电波消失后，MOA又恢复其绝缘性能，动作结束，没有工频续流。

1.2 氧化锌避雷器防止雷绕击时绝缘子闪络线路避雷器不仅可以防止雷击杆塔的绝缘闪络，且可以防止雷绕击的绝缘闪络。

当雷绕击导线时，导线电压升高，线路绝缘子压降增大，同理，当压降超过避雷器动作电压，避雷器放电，雷电流部分经杆塔分流入地。

串联间隙氧化锌避雷器的应用与试验

武汉华能阳光电气有限公司串联氧化锌避雷器的应用1. 避雷器应用的比较目前在电力系统中运行的避雷器主要有两种类型。

一类是以串联火花间隙与碳化硅阀片为主要元件的传统阀型避雷器;另一类是以氧化锌电阻片为主要元件的金属氧化物避雷器。

其主要元件的伏安特性如下图一二所示。

对暂态过电压危害有效防护办法是加结构性能稳定的串联间隙将全部暂态过电压限定在保护死区内，使避雷器免受其危害。

串联间隙氧化锌避雷器有此独具优点。

结构上串联间隙氧化锌避雷器既有间隙又用氧化锌阀片，其间隙结构不同于碳化硅避雷器。

其间隙数量少，当过电压达到冲击放电电压时，间隙无时延击穿，同时因隙距大动作特性稳定，可避免碳化硅避雷器间隙带来的缺点。

串联间隙氧化锌避雷器的间隙已将全部暂态过电压限定在保护死区内免受其危害，故又可避免无间隙氧化锌避雷器因拐点电压偏低带来的缺点。

文中通过分析碳化硅避雷器与无间隙氧化锌避雷器在电力系统应用的不足比较，阐述了串联间隙氧化锌避雷器的优越性。

并针对缺乏串联间隙氧化锌避雷器试验项目的情况，简单分析了串联间隙氧化锌避雷器在应用中的试验问题。

2. 串联间隙氧化锌避雷器试验问题随着现代防雷技术的发展，在小电流接地系统中交流串联间隙氧化锌避雷器正逐步在变压器开关、母线、电动机、发电机、线路、电容器组等电气设备得到应用。

作为电气设备本身，同样存在着阀片性能、参数设计、绝缘材质、装配不良、密封缺陷等问题;掌握其性能状况亦显得十分必要。

对于中性点非直接接地的武汉华能阳光电气有限公司3—63KV电力系统中的氧化锌避雷器，我国电力行业标准DL/T 596—1996《电力设备预防性试验规程》(以下简称《规程》)明确规定其试验项目为：1.绝缘电阻;2.直流1mA下的电压U1mA及75%U1mA下的电流。

众所周知，该规程关于氧化锌避雷器的试验项目是源于《交流无间隙金属氧化物避雷器》(GB11032—89)的规定要求，是针对交流无间隙氧化锌避雷器的。

带外串联间隙型线路避雷器说明书

带外串联间隙型线路避雷器安装使用说明书广州华盛避雷器实业有限公司1用途及特点带外串联间隙型线路避雷器（以下简称避雷器）与线路绝缘子（串）并联安装使用，特别在雷电活动强烈或降低杆（铁）塔接地电阻困难的线段，可有效降低线路雷击跳闸事故率。

避雷器具有放电分散性小、密封性能好、防爆、耐污、体积小、重量轻、运输及安装方便等优点。

2 工作原理因串联间隙的隔离作用，在系统正常运行时，本体基本处于“休息”状态，大部分工频电压由串联间隙承担，由于串联间隙对工频和操作过电压的耐受特性，在工频和操作过电压的作用下，避雷器不动作，只有在雷电过电压的作用下，串联间隙才击穿放电，避雷器动作，限制了雷电过电压，从而确保了被保护的线路绝缘子（串）不发生闪络，并在雷电冲击过后，串联间隙可靠切断工频续流，系统恢复正常运行。

3 正常使用条件a)环境温度不高于+45℃，不低于–40℃；b)太阳光的辐射；c)海拔高度不超过2000m；d)电源频率不小于48Hz，不超过62Hz；e)地震烈度8度及以下地区；f)最大风速不超过35m/s；4 型号及含义Y ―H―10—C―X―–90—/ 260—避雷器标称放电电流下雷电冲击残压 kV避雷器本体额定电压 kV rms交流输电线路用带外串联间隙标称放电电流 kA复合外套金属氧化物避雷器5．技术性能避雷器主要技术性能见表1。

6．验收试验用户应对交货的避雷器进行验收试验：⑴按装箱单检查随机文件及附件，应齐全。

⑵测量本体直流1mA参考电压及0.75倍直流1mA参考电压下泄漏电流应符合表1规定（注意：在潮湿及表面污秽时，应采用屏蔽法测量）。

⑶测量串联间隙距离应符合表1规定。

7．贮存避雷器应贮放在环境温度为–40℃ ~ +45℃、干燥通风、无酸碱及其它有害物质的库房中保存。

8．安装⑴避雷器外形结构及安装尺寸，见图1。

⑵避雷器与被保护的线路绝缘子（串）并联安装使用。

可悬垂安装、水平安装、斜装或其组合方式，依据塔型及实际需要确定，见图2~9。

浅谈10kV配电线路防雷措施及应用

浅谈10kV配电线路防雷措施及应用摘要：现阶段人们对于电力的需求量增大，从而使电力行业迅速发展。

在我们的生活中随时可以见到配电线路，配电线路的故障情况直接影响人们的正常使用。

对于目前的10kV配电线路正常运行当中，由于雷雨天气雷击导致配电线路无法正常使用的情况时有发生，针对此类情况电力企业相关部门应当加强10kV配电线路防雷措施，包括提升绝缘水平，增加防雷装置等，这样在防雷措施能够正常使用的前提下，才能够是雷击造成的配电线路故障情况降到最低，使人们的日常电力使用不会受到影响，从而为今后电力企业的顺利发展奠定基础。

关键词：10kV配电线路；防雷措施；雷击雷击是严重的自然灾害，也是人类无法控制的，在南方一些城市中雷击事故普遍发生。

通过调查近几年来广东地区10kV配电线路的使用情况，10kV配电线路雷害事故频繁发生，不仅使人民群众的正常生产、生活用电带来不便，而且对于整个配电网的供电可靠性和电网安全性造成了严重危害。

所以，制定出10kV配电线路的防雷措施也就显得尤为重要。

为了得出10kV配电线路运行遭遇雷击时的特点，本文采集了南方具有代表性地区10kV配电线路运行的具体数据，以此为依据得出了10kV配电线路雷害事故主要是由感应雷电器过电压引起的，最重要的一个因素就是10kV配电线路绝缘水平引起的，而且普遍会出现雷击造成架空绝缘导线被击断的现象。

当前大多数地区的防雷形势面临危机，普遍原因就是没有完善10kV配电线路的防雷保护措施，因此，必须采取措施提高10kv配电线路的防雷水平，维护供电的稳定性，为人们的生产生活提供可靠保障。

一、110kV配电线路雷击的基本特征及原因分析1.雷击的基本常识一般情况由于电力网络覆盖范围较广，而且为了避免影响到人们的日常生活，在正常情况下降配电线路通过电线杆放置在高空。

这样虽然可以保证配电线路不会影响到人们的生活，而且在一般情况下不会受到外力造成损坏，但是由于长时间的高空放置难免会遇到雷雨天气。

铁路10kV线路防雷中带外串联间隙氧化锌避雷器应用

铁路10kV线路防雷中带外串联间隙氧化锌避雷器应用铁路避雷处理技术的创新探究，为铁路运输的技术发展提供了新的发展空间。

带外串联间隙氧化锌避雷器主要采用固定距离的避雷器与氧化锌的间隔，然后连接绝原子的形式，达到铁路电力供应的新型避雷作用，结合带外串联间隙氧化锌避雷器的设计，对带外串联间隙氧化锌避雷器的实际应用进行探究【关键词】铁路10kV线路防雷带外串联间隙氧化锌避雷器应用分析铁路运输是我国交通运输的主要构成部分，随着我国交通建设结构体系的进一步完善，铁路建设中的避雷技术也实现不断的创新发展，从而为铁路的安全运输提供可靠的保障，实现我国铁路运输事业的进一步完善与创新发展1 对铁路带外串联间隙氧化锌避雷器的应用研究的必要性铁路带外串联间隙氧化锌避雷器是现代交通运输中的新型避雷技术，传统的铁路电力输送中应用的避雷设定主要分为外部绝缘子比例措施和内部避雷器，内部系统中的避雷器在实际应用中，受到避雷系统的间隔空间位置的影响，无法与外部绝缘子避雷作用达成同步应用的作用，外部绝缘子长期暴露在户外，绝缘皮氧化脱落损坏，导致铁路运输中高压电力输送的避雷系统存在较大的安全隐患。

带外串联间隙氧化锌避雷器技术的应用，实现了固定距离的避雷器与氧化锌的间隔，然后连接绝原子的形式进行避雷，可以弥补传统避雷系统中存在的问题，是我国铁路安全运输的技术保障2 带外串联间隙氧化锌避雷器的设计分析2.1 设计原理带外串联间隙氧化锌避雷器的研究，是我国铁路交通运输技术研究的创新发展，带外串联间隙氧化锌避雷器的设计，是基于传统铁路避雷系统的设计上，实现新技术的探究。

如图1为带外串联间隙氧化锌避雷器的设计原理图。

从图中设计的整体来看，带外串联间隙氧化锌避雷器的设计整体构成了一个防止雷电循环的循环体，当雷击电流经过输电线路进行电流传输时，放电间隙与羊角单臂之间炫进行电流传输的传输强度相互减弱，电流进过氧化锌防雷芯片后，通过输电线路后，受到绝原子的阻碍，无法继续进行电流传输，而氧化锌同时又恢复到初始的运动状态，从而达到避雷的作用，避免了传统铁路避雷单方面的作用，大大提高了铁路运输的避雷效果2.2 设计计算带外串联间隙氧化锌避雷器的设计，不仅应用的电流传输的基本设计原理，同时也结合数学计算的内容，保障带外串联间隙氧化锌避雷器在实际应用中的避雷效果。

避雷器在10 kV配电设施中的应用

避雷器在10 kV配电设施中的应用摘要:在技术日益发达的现代社会里,对于配电设施的安全与维护也成为了关注与研究的焦点。

所以,为防止雷电击穿等问题的发生,对于避雷器的选择成为了重要的一环。

关键词:避雷器配电设施配置避雷器,顾名思义,是为了保护被点设施免受击穿破坏的放电器。

而10 kV的配电设施的良好配置关系着配电线路的是否可靠,电力运输是否良好等问题。

本文从避雷器种类及优缺点展开分析。

1 避雷器的种类及其优缺点1.1 管型避雷器管型避雷器的组成部分主要由管子,内外间隙组成。

外间隙装在外界,与空气直接接触,隔离外界电压,防止被过强的电流烧坏。

内间隙安装在管内。

在10 kV配电设施中,外部间隙的最小值为15 mm。

管型避雷器虽说是保护间隙的一种,但是它的突出有点是可以自行灭弧。

1.2 保护间隙保护间隙是最简单的一种避雷装置。

它是由正负两个金属电极组成。

保护间隙因着简单的构造,在早期被广泛应用。

但是它的灭弧能力差,虽然维护方便,但是费事耗力。

保护间隙在10 kV的配电设施中主间隙距离为25 mm。

1.3 氧化锌避雷器氧化锌避雷器是近几年研究出来的当前市面上最为先进的配电保护器。

它主要利用氧化银的化学特性,即非极性很高,在正常情况下电阻很高。

因为其优越的防雷功能以及抗雷电冲击能力强,寿命长等特点,在现在的避雷装置中成为当之无愧的首选。

而氧化锌避雷器在10 kV配电装置中发挥着极大的作用。

2 避雷器在配电设备中的重要性避雷器作为配电装置的一个重要组成部分,对于配电设备的安全与否有着举足轻重的作用。

所以,为配电设备选取合适的避雷器是值得深思熟虑的。

以下作为选择避雷器的参考。

2.1 电气性能避雷器的作用只有在雷击时才体现出来,作为保护装置,它不影响配电设备内部的运作。

对于避雷器,要求其对于处理电流的能力必须很高。

若有必要,对设备的电气性能进行测量,来得到最精确的数据,确定解决方案。

2.2 材料选择对于避雷器材料选择的要求必须是质量高的材料,这样其效果也很到位。
