输送电线路的防雷措施标准范本
输电线路防雷措施
输电线路防雷措施咱先来说说输电线路为啥要防雷吧。
我记得有一次，我去乡下走亲戚，那地方电力设施不算太先进。
有一天傍晚，狂风大作，电闪雷鸣的，那雷打得跟放炮似的。
结果第二天就听说附近的输电线路被雷给击中出故障了，周边好多村子都停电，给大家的生活带来了老大的不便。
这让我深深感受到，做好输电线路的防雷工作那是相当重要啊！要做好输电线路的防雷，第一步得合理安装避雷线。
这避雷线就像是输电线路的“防护服”，能把大部分直击雷给引开，保护线路不受直击雷的伤害。
安装的时候，位置、角度啥的都得讲究。
比如说，在山区这种地形复杂的地方，避雷线就得安装得更密一些，这样才能更好地发挥作用。
接着就是降低杆塔的接地电阻。
这就好比给电流修一条顺畅的“回家路”，电阻小了，雷电流就能更快地导入大地，减少对线路的损害。
我还听说过一个事儿，有个地方的杆塔接地电阻一直不达标，每次打雷都提心吊胆的。
后来技术人员费了好大劲，重新改造接地装置，把电阻降下来了，打雷的时候再也不用担心线路出问题了。
然后呢，加强线路绝缘也是个重要措施。
就像给线路穿上一层厚厚的“绝缘铠甲”，让雷电不容易击穿。
特别是在雷电活动频繁的地区，使用高质量的绝缘子，增加绝缘子的片数，都能提高线路的绝缘水平。
还有一个办法就是安装避雷器。
避雷器就像是线路的“小保镖”，一旦有雷电过电压，它能迅速动作，把电压限制在安全范围内。
有个小区的输电线路，之前老是被雷打坏，后来装上了避雷器，情况就好多了。
再说说架设耦合地线吧。
这耦合地线能增强避雷线和导线之间的耦合作用，提高线路的耐雷水平。
在一些容易遭受雷击的地段，加上这耦合地线，效果那是杠杠的。
另外，咱们还得做好线路的巡视和维护工作。
就像人要定期体检一样，线路也得经常检查。
看看有没有绝缘子损坏啊，接地装置有没有松动啊等等。
有一回，我在路上看到电力工人顶着大太阳在检查输电线路，那认真劲儿，真让人佩服。
总之啊，输电线路的防雷可不是一件简单的事儿，得从多个方面入手，把各项措施都落实到位。

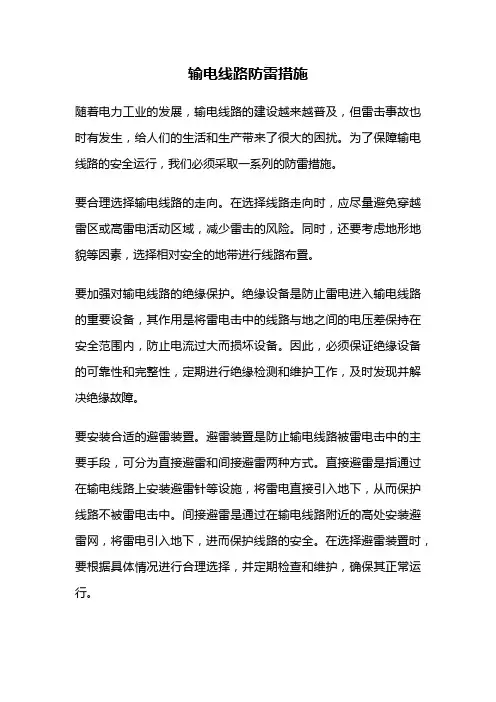

输电线路防雷措施
输电线路防雷措施随着电力工业的发展，输电线路的建设越来越普及，但雷击事故也时有发生，给人们的生活和生产带来了很大的困扰。
为了保障输电线路的安全运行，我们必须采取一系列的防雷措施。
要合理选择输电线路的走向。
在选择线路走向时，应尽量避免穿越雷区或高雷电活动区域，减少雷击的风险。
同时，还要考虑地形地貌等因素，选择相对安全的地带进行线路布置。
要加强对输电线路的绝缘保护。
绝缘设备是防止雷电进入输电线路的重要设备，其作用是将雷电击中的线路与地之间的电压差保持在安全范围内，防止电流过大而损坏设备。
因此，必须保证绝缘设备的可靠性和完整性，定期进行绝缘检测和维护工作，及时发现并解决绝缘故障。
要安装合适的避雷装置。
避雷装置是防止输电线路被雷电击中的主要手段，可分为直接避雷和间接避雷两种方式。
直接避雷是指通过在输电线路上安装避雷针等设施，将雷电直接引入地下，从而保护线路不被雷电击中。
间接避雷是通过在输电线路附近的高处安装避雷网，将雷电引入地下，进而保护线路的安全。
在选择避雷装置时，要根据具体情况进行合理选择，并定期检查和维护，确保其正常运行。
还要加强对输电线路周边环境的治理。
由于雷电是自然现象，难以完全避免，因此在输电线路周边的环境治理工作至关重要。
首先，要及时清理线路周围的树木、电线杆等高大物体，减少雷电击中的机会。
其次，要加强对输电线路周边的排水工作，避免因积水而导致雷电击中线路。
同时，还要加强对线路周边的绿化工作，增加植被覆盖，形成自然的避雷屏障，减少雷电的侵害。
要加强对输电线路的监测和预警。
建立完善的监测系统，及时掌握输电线路的工作状态和周围环境的变化，发现线路故障和雷电风险，采取及时措施进行处理。
同时，要加强预警工作，利用现代科技手段，提前预测雷电的发生，及时发布预警信息，引导人们做好防护措施，降低雷电事故的发生率。
输电线路防雷措施是保障电力传输安全的重要环节。
通过合理选择线路走向、加强绝缘保护、安装避雷装置、治理线路周边环境以及加强监测和预警工作，可以有效降低雷击风险，保障输电线路的安全运行。
线路防雷四原则和具体措施
线路防雷四原则和具体措施
线路防雷的四原则如下：
1. 保护导线不受或少受雷直击。
2. 雷击塔顶或避雷线时不使或少使绝缘发生闪络。
3. 当绝缘发生冲击闪络时，尽量减小由冲击闪络转变为稳定电力电弧的概率，从而减少雷击跳闸率次数。
4. 即使跳闸也不中断电力的供应。
具体措施如下：
1. 合理选择输电线路路径，避开易遭受雷击的地段，如雷暴走廊、潮湿盆地、土壤电阻率突变地带等。
2. 降低杆塔接地电阻、提高耦合系数、减小分流系数、加强高压输电线路绝缘等，以提高高压输电线路的耐雷水平。
3. 根据地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。
请注意，上述措施并不能保证线路完全不受雷击，雷电活动具有复杂性和随机性，因此应综合考虑各种因素，采取多种措施，以最大程度地减少雷击对线路的危害。
输电线路的防雷技术措施通用版
解决方案编号：YTO-FS-PD892输电线路的防雷技术措施通用版The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards输电线路的防雷技术措施通用版使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
随着经济的发展,对输电线路供电可靠性的要求越来越高。
同时伴随着电网的发展,雷击输电线路引起的跳闸、停电事故绝对值也日益增多。
据电网故障分类统计表明,在我国跳闸率较高的地区,高压线路运行的总跳闸次数中,由于雷击原因的事故次数约占(50～70)%。
尤其是在多雷、土壤电阻率高、地形复杂的山区,雷击输电线路引起的事故率更高,带来巨大的损失。
要保障线路安全运行；应对雷害原因进行有效的分析，确定雷击性质，并采取相应有效的防雷措施。
1雷害原因分析输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。
雷击主要是通过建立一个放电泄流通道，从而使大地感应电荷中和雷云中的异种电荷，因此雷击和接地装置的完好性有直接的关系。
输电线路感应雷过电压最大可达到400kV左右，它对35KV及以下线路绝缘威胁很大，但对于110kV及以上线路绝缘威胁很小，110kV及以上输电线路雷击故障多由直击雷引起，并且同接地装置的完好性有直接的关系。
送电线路防雷措施
送电线路防雷措施随着社会的不断发展，电力在我们生活中变得越来越重要，电力行业也越来越发达，电力设备和电力设施也越来越多，这就对电力设施的安全提出了更高的要求。
其中，防雷问题是我们必须要注意的，因为电力设施一旦遭到雷击，将引起严重事故，对人民生命财产造成重大威胁。
下面将从送电线路方面为大家介绍防雷措施。
一、送电线路建设时的防雷措施1.选择合适的杆塔杆塔应该尽量选择高于周边房屋，树木的地方，因为这些地方靠近天线，并且容易成为雷电击中的对象，高的杆塔可以减少雷电对线路的影响，从而保证传输质量。
2.地线与接地网的设置线路地线是电力设施最基本的防雷措施之一，地线的设置对于保护线路具有至关重要的作用，送电线路中应该设置良好的接地网。
在地形地貌较为平坦的地区，开槽深度不应小于1.5米，宽度不应小于20厘米，每隔2-3公里设置一个接地井，提高接地性能。
3.绝缘电子器件的使用绝缘电子器件在减少雷击损伤方面起到重要作用，建议选用抗雷击等级较高的绝缘器件，且要求其绝缘度满足使用条件，这样可以有效减少雷电的危害。
二、送电线路运维时的防雷措施1.巡查保养应定期对网架将杆、地线、接地、避雷器等线路施工用设施进行巡视检查。
发现有危及线路安全的情况，如杆塔损坏、地线腐蚀、断股、接地失效、避雷器损坏或变形等，应及时修缮或更换。
2.避雷器的维护在安装避雷器后，需要进行定期的维护检查，避雷器在运作中会出现放电，若当地雷暴气候常发，避雷器就可能被破坏。
因此，维修人员应经常定期对避雷器进行必要的维护，以保证其可靠地工作。
3.隔离设备的使用隔离设备的作用就是当雷电击中杆塔后，可以隔离线路，防止过电压对电气设备产生影响。
此外，在设备进行维护时，应使用隔离设备，以保证工作人员的安全。
总之，以上就是送电线路防雷措施的一些重点，为我们防范雷电对电力设施的侵害提供了一定的参考。
当然，除了这些通常的措施外，防雷措施还需要根据不同的电线路和地理位置情况加以灵活运用。

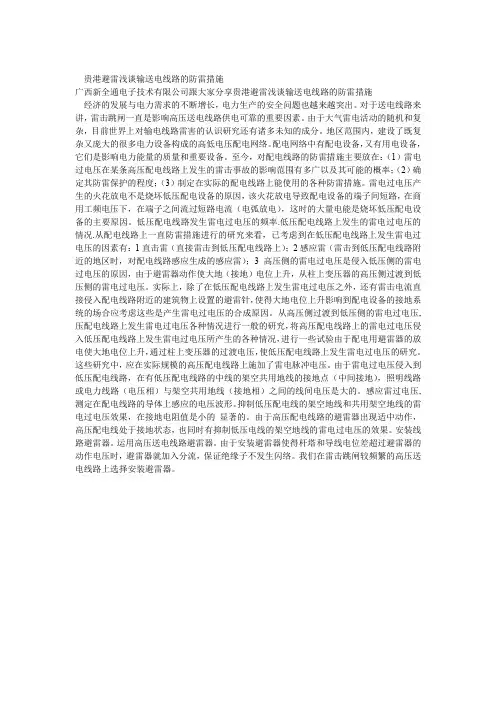

浅谈输送电线路的防雷措施
贵港避雷浅谈输送电线路的防雷措施广西新全通电子技术有限公司跟大家分享贵港避雷浅谈输送电线路的防雷措施经济的发展与电力需求的不断增长，电力生产的安全问题也越来越突出。
对于送电线路来讲，雷击跳闸一直是影响高压送电线路供电可靠的重要因素。
由于大气雷电活动的随机和复杂，目前世界上对输电线路雷害的认识研究还有诸多未知的成分。
地区范围内，建设了既复杂又庞大的很多电力设备构成的高低电压配电网络。
配电网络中有配电设备，又有用电设备，它们是影响电力能量的质量和重要设备。
至今，对配电线路的防雷措施主要放在：（1）雷电过电压在某条高压配电线路上发生的雷击事故的影响范围有多广以及其可能的概率；（2）确定其防雷保护的程度；（3）制定在实际的配电线路上能使用的各种防雷措施。
雷电过电压产生的火花放电不是烧坏低压配电设备的原因，该火花放电导致配电设备的端子间短路，在商用工频电压下，在端子之间流过短路电流（电弧放电），这时的大量电能是烧坏低压配电设备的主要原因。
低压配电线路发生雷电过电压的频率.低压配电线路上发生的雷电过电压的情况.从配电线路上一直防雷措施进行的研究来看，已考虑到在低压配电线路上发生雷电过电压的因素有：1直击雷（直接雷击到低压配电线路上）；2感应雷（雷击到低压配电线路附近的地区时，对配电线路感应生成的感应雷）；3高压侧的雷电过电压是侵入低压侧的雷电过电压的原因，由于避雷器动作使大地（接地）电位上升，从柱上变压器的高压侧过渡到低压侧的雷电过电压。
实际上，除了在低压配电线路上发生雷电过电压之外，还有雷击电流直接侵入配电线路附近的建筑物上设置的避雷针，使得大地电位上升影响到配电设备的接地系统的场合应考虑这些是产生雷电过电压的合成原因。
从高压侧过渡到低压侧的雷电过电压,压配电线路上发生雷电过电压各种情况进行一般的研究，将高压配电线路上的雷电过电压侵入低压配电线路上发生雷电过电压所产生的各种情况，进行一些试验由于配电用避雷器的放电使大地电位上升，通过柱上变压器的过渡电压，使低压配电线路上发生雷电过电压的研究。
输电线路的防雷保护与检修
输电线路的防雷保护与检修一、前言在现代社会中，电力对我们的生产和生活起着至关重要的作用。
而输电线路作为电力传输的重要设施，经常面临着雷击等自然灾害的威胁。
因此，对输电线路进行防雷保护和定期检修是必不可少的。
本文将详细探讨输电线路的防雷保护措施和检修方法，旨在提高输电线路的安全性和稳定性。
二、防雷保护措施1. 接地装置的设置将输电线路的金属结构与地面有效接地是防雷保护的基本措施之一。
通常采用接地网或接地极进行接地，确保雷电能够安全通过接地系统排除。
接地装置的设置应符合国家规范和行业标准，且接地电阻应控制在合理范围内。
2. 避雷器的应用避雷器是防雷保护中非常关键的装置，用于防止雷电冲击进入输电线路。
避雷器通过与输电线路并联放置，在遭遇过电压时能够迅速导流，保护输电线路不受损害。
避雷器的选择应结合输电线路的特点和工作电压，在设计和安装时要注意与其他防雷设备的协调配合。
3. 停电装置的设置为了确保人身安全，输电线路上应配备停电装置。
当发生雷电及其他灾害时，及时切断电源，保护工作人员的安全。
停电装置应具备快速、灵敏的切断电源功能，并能够迅速恢复正常供电，减少用户的停电时间。
三、检修方法1. 定期巡检定期巡检是保证输电线路正常运行的重要手段之一。
巡检人员应按照规定的时间和路线，对输电线路的避雷器、接地装置、绝缘子等进行清洁和检测，以保证其性能良好。
巡检过程中应注意安全，合理安排巡检时间，防止人为疏忽导致事故的发生。
2. 精确测量输电线路的防雷保护和检修中，精确测量是非常重要的环节。
通过科学、准确的测量，可以获取到输电线路的电气参数和工作状态，从而评估其安全性和稳定性。
常用的测量方法包括绝缘电阻测量、接地电阻测量、避雷器性能测试等。
3. 故障排除当输电线路发生故障时，需要采取及时有效的措施进行排除。
故障排除的过程中，应先确认故障的具体位置和性质，然后有针对性地维修和更换配件。
在进行故障排除时要注意操作规范，防止二次事故的发生。
交流特高压电网的雷电过电压防护范本
交流特高压电网的雷电过电压防护范本特高压电网是指额定电压在1000千伏及以上的输电电网。
由于电网的特殊性，特高压电网的运行安全面临着各种挑战，其中雷电过电压是一种常见的威胁。
为了保护特高压电网免受雷电过电压的损害，需要采取一系列的防护措施。
以下是一个交流特高压电网的雷电过电压防护的范本，供参考。
一、绝缘设计：1. 采用特别设计的合成绝缘子，提高绝缘子强度，增加绝缘性能。
2. 按照规定的安全距离原则设置绝缘子串，避免串串击穿。
3. 组织绝缘子表面维护，保持绝缘子的清洁度。
4. 对于交流特高压电网的主要绝缘子串，可采用气体绝缘子绝缘设计，提高绝缘性能。
二、接地设计：1. 合理设置摇杆接地装置，确保线路的可靠接地。
2. 使用合适的接地材料，如混凝土、铜排等，提高接地效果。
3. 根据地质条件，选择合适的接地电阻值，降低接地电阻。
三、避雷器：1. 在特高压输电线路的过电压抵抗系统中，安装适量的避雷器，提高系统的过电压抵抗能力。
2. 选择合适的避雷器额定电压，确保避雷器在过电压事件时正常工作。
四、线路参数控制：1. 控制线路的电气参数，如电阻、电感和电容等，来减小雷电过电压产生的影响。
2. 合理设置线路的参数，使得对雷电过电压的敏感程度最小化。
五、设备保护：1. 设备绝缘性能的监控和维护，如绝缘电阻检测、局部放电监测等。
2. 安装合适的电压互感器和电流互感器，进行设备状态的实时监测，并采取相应的保护措施。
六、人员安全：1. 高压线路的人员应接受专业的培训，具备特高压电网运行和维护的技能。
2. 员工应佩戴符合标准的防护装备，如绝缘手套、绝缘靴等。
3. 定期进行安全检查和维护，确保设备和线路的安全运行。
以上是一个交流特高压电网的雷电过电压防护的范本，通过绝缘设计、接地设计、避雷器、线路参数控制、设备保护和人员安全等多个方面对于特高压电网的雷电过电压进行综合保护。
这些措施可以降低特高压电网受到雷电过电压的影响，提高电网的运行安全性。
110kV及35kV送电线路的防雷措施
输 电线路 遭受 雷击 跳 闸一 般都 是 瞬时性接地故障 ， 大多数情况下都 能在 线 路跳 闸后 自动重 合成功 ， 因此 ， 装设
３ ｋ 线路 现 状 ５Ｖ
２０ ０ ４年 ，开 平 地 区 １Ｏ Ｖ线 路 共 ｌｋ
３ 防 雷措 施
对于线 路防雷 工作 ， 应按 照 “ 层层
没 防 ， 出重 点 ， 地 制 宜 ， 顾 财 力 ” 突 囚 兼 的 原 则 进 行 ， 针 对 性 地采 取 各 种 有 效 有
的供 电可靠性。
３３ 降低 杆 塔 接 地 电 阻 ．
降低杆 塔接 地电阻是最直接 、 最有
效 的防 雷 措 施 之一 。接 地 电阻 阻 值 的高
措 施为线路设 置一道 道有力 的屏障 ． 防
止 雷 电 波 的 侵 入 ，提 高 线 路 的 耐 雷 水
低是影 响杆 （ ） 塔 顶电位高低的关键性 因素。杆塔接地 电阻如果过大 ， 雷击 时 易 使杆 （ ） 电位升 高 ， 塔 顶 对线 路产 生 反击 。若接地 电阻满足要求 （ 见表 １ ， ）
＿频 电压 ； 路 跳 闸 ， 电 中断 。 【 ＝ 线 供
３１ 通过对导 线的耦合作用 ， ．２ ． 可
以 减 小 线路 绝 缘 子 的 电压 ； ３１ 对 导 线 的 屏 蔽 作 用 还 可 以 ．． ３ 降 低 导 线上 的感 应 过 电压 。
针 对雷 害事故形成 的四个阶段 ， 现 代输 电线路在采取 防雷保 护措施时 ， 要 做到 “ 四道防线 ”， ： 即
有 以下作用 ： ３１１ 分流作用 ， ．． 以减 小流经杆塔 的雷 电流 ， 从而降低塔顶 电位 ；
架 空输 电线路 雷 害事 故的形 成通 常要经历这样 四个阶段 ： 电线路受 到 输
输电线路防雷技术及措施(正式)
编订：__________________单位：__________________时间：__________________输电线路防雷技术及措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-5508-62 输电线路防雷技术及措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
随着国民经济的发展与电力需求的不断增长，电力生产的安全运行问题也越来越突出。
对于输电线路来讲，雷击跳闸一直是影响高压输电线路供电可靠性的重要因素。
由于大气雷电活动的随机性和复杂性，目前世界上对输电线路雷害的认识研究还有诸多未知的成分。
进行高压输电线路设计时要全面考虑，综合分析每一条线路的具体情况，通过安全、经济、质量比较，选取有针对性的防雷设计技术措施，以达到提高供电可靠性的目的。
一防雷的原则线路防雷保护首先在于抓好基础工作，目前国内外在雷电防护手段上并没有出现根本的变化，很大程度上要依赖传统的技术措施，只要运用得好，仍然是可以信赖的。
对已投运的线路，应结合地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平给出正确的评价，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。
二雷击跳闸分析高压输电线路遭受雷击的事故主要与四个因素有关：线路绝缘子的50%放电电压；有无架空地线；雷电流强度；杆塔的接地电阻。
高压输电线路各种防雷措施都有其针对性，因此，在进行高压输电线路设计时，我们选择防雷方式首先要明确高压输电线路遭雷击跳闸原因。
电力系统的安全防雷范本
电力系统的安全防雷范本电力系统是现代社会中不可或缺的基础设施之一，其稳定运行对于社会的经济发展和人民的生活至关重要。
然而，雷电天气是电力系统运行中的常见威胁之一，其产生的雷电击穿可能导致电力设备的损坏，甚至引发火灾等严重后果。
因此，建立一套完善的安全防雷范本对于保障电力系统的运行安全至关重要。
本文将从建设防雷系统、设备保护、运维管理等方面介绍电力系统的安全防雷范本。
一、建设防雷系统1. 雷电地质勘测在电力系统的建设前，进行雷电地质勘测是非常必要的。
通过分析当地的雷电活动频率、雷电流密度等参数，可以为后续的防雷工作提供科学依据。
2. 防雷设施设计根据雷电地质勘测的结果，合理设计防雷设施。
包括建立避雷针、避雷网、接地装置等，以及合理布置高压线路，确保电力系统在雷电天气下有足够的防护能力。
同时，在电力系统的建设中，要考虑地形地貌等因素，确保防雷设施的稳固和可靠性。
3. 防雷设施材料选择选择合适的材料也是防雷系统建设中的重要环节。
材料应具备良好的导电性能、耐腐蚀性能和耐热性能，以确保防雷设施的长期可靠运行。
4. 预防雷电火灾在电力系统中，雷电火灾是一个重要的安全隐患，因此在建设防雷系统时，要重点加强对于防雷火灾的预防措施。
包括设立防火隔离带、使用防雷材料等，以减少雷电击穿导致的火灾风险。
二、设备保护1. 避雷器的使用避雷器作为电力系统中的重要设备，其作用是在雷电击中时，将雷电能量集中引入大地，从而保护其他设备免受雷电击穿的影响。
因此，在电力系统中合理安装避雷器，以提高设备的抗雷击能力。
2. 设备接地保护设备接地是电力系统运行中的一项重要工作，它能将电力系统中产生的感应电荷和静电分散到大地中去，减小雷击导致的电磁干扰以及设备的电压抬高等问题。
因此，在电力设备的安装过程中，必须严格按照规范进行接地作业，确保各个设备的良好接地。
3. 跳闸保护在雷电天气下，电力系统中的设备可能受到过压的冲击，因此必须设置合适的跳闸保护装置，一旦设备受到雷击可能导致过压情况发生时，及时切断电源，保护设备的安全运行。
输送电线路的防雷措施示范文本
输送电线路的防雷措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月输送电线路的防雷措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
摘要：本文通过分析高压送电线路雷击闪络跳闸产生的原因，在进行线路防雷工作时，提出一些合理的防雷方式，以提高送电线路耐雷水平。
关键词：送电线路雷击跳闸防雷措施概述随着国民经济的发展与电力需求的不断增长，电力生产的安全问题也越来越突出。
对于送电线路来讲，雷击跳闸一直是影响高压送电线路供电可靠性的重要因素。
由于大气雷电活动的随机性和复杂性，目前世界上对输电线路雷害的认识研究还有诸多未知的成分。
架空输电线路和雷击跳闸一直是困扰安全供电的一个难题，雷害事故几乎占线路全部跳闸事故1/3或更多。
因此，寻求更有效的线路防雷保护措施，一直是电力工作者关注的课题。
桐庐电网处于浙西北山区，地形复杂，山峦起伏，线路雷击跳闸是整个电网跳闸的重要原因，经常占到跳闸总数的80%～90%。
降低雷击跳闸率对于日常线路设备的运行维护人员来说将大大降低劳动强度，且效益是不仅仅是金钱可以衡量的。
目前输电线路本身的防雷措施主要依靠架设在杆塔顶端的架空地线，其运行维护工作中主要是对杆塔接地电阻的检测及改造。
由于其防雷措施的单一性，无法达到防雷要求。
7-6 输电线路的防雷措施
输电线路防雷的措施“四道防线”的图 示
输电线路防雷的具体措施
• 架设避雷线 • 降低杆塔接地电阻 • 架设耦合地线 • 采用不平衡绝缘方式 • 装设自动重合闸 • 采用消弧线圈接地方式 • 加强绝缘 • 装设避雷器
5
1.架设避雷线
避雷线，处于导线的上方，架空的接地线。 避雷线的作用：
对导线有遮蔽作用，可避免雷直击导线。
7
• 2）. 35kV线路防雷保护 • 一般不装设避雷线，只在变电站线路进出口设置 1~2km避雷线，为变电所的进线段保护。 • 采用小接地系统运行，若线路长电容电流大则 经消 弧线圈接地。 • 装设自动重合闸。 • 环网供电。
8
3）.500kV的线路应双避雷线，保护角ɑ一般小于15˚； 330kV的线路应全线装设双避雷线 ，保护角一般取20˚左右； 220kV线路应全线装设避雷线，山区应全线装设双避雷线， 保护角一般取20˚左右 ；
接地方式为小接地电流系统，单相接地是不立刻跳闸，
而雷电大多造成单相闪络，因此，此方法可使大多数
雷击单相闪络接地故障被消弧线圈消除，不至发展为 持续工频电弧。我国的运行经验表明，该措施可使雷 击跳闸率降低1/3左右。
5.加强绝缘
为降低线路跳闸率，可以增加绝缘子串片数，加大大 档距跨越避雷线与导线之间的距离，以加强线路绝缘。 在35kV以下线路可采用磁横担等冲击闪络电压较高的绝 缘子串来降低雷击跳闸。
输电线路防雷的具体措施
根据前面对雷电产生、发展的分析，在确 定不同电压等级的输电线路防雷保护方式时， 主要应从线路的重要程度、系统的运行方式、 输电线路经过地区雷电活动的强弱、地形地 貌的特点、土壤电阻率等条件，结合当地原 有线路的运行经验，根据技术经济比较的结 果，因地制宜、全面考虑。
输电线路的防雷技术措施优选稿
输电线路的防雷技术措施集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-输电线路的防雷技术措施随着经济的发展,对输电线路供电可靠性的要求越来越高。
同时伴随着电网的发展,雷击输电线路引起的跳闸、停电事故绝对值也日益增多。
据电网故障分类统计表明,在我国跳闸率较高的地区,高压线路运行的总跳闸次数中,由于雷击原因的事故次数约占(50～70)%。
尤其是在多雷、土壤电阻率高、地形复杂的山区,雷击输电线路引起的事故率更高,带来巨大的损失。
要保障线路安全运行；应对雷害原因进行有效的分析，确定雷击性质，并采取相应有效的防雷措施。
1雷害原因分析输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。
雷击主要是通过建立一个放电泄流通道，从而使大地感应电荷中和雷云中的异种电荷，因此雷击和接地装置的完好性有直接的关系。
输电线路感应雷过电压最大可达到400kV左右，它对35KV及以下线路绝缘威胁很大，但对于110kV及以上线路绝缘威胁很小，110kV及以上输电线路雷击故障多由直击雷引起，并且同接地装置的完好性有直接的关系。
直击雷又分为反击和绕击，都严重危害线路安全运行。
在采取各种防雷措施之前，应该对雷击性质进行有效分析，准确分析每次线路故障的闪络类型，采用针对性强的防雷措施，才能达到很好的防雷效果。
反击雷过电压是雷击杆顶和避雷线出现的雷过电压，主要与绝缘强度和杆塔接地电阻有关，一般发生在绝缘弱相，无固定闪络相别，所以对于反击雷过电压应采取降低杆塔接地电阻，加强绝缘，提高耐雷水平。
绕击雷过电压是雷电绕过避雷线直接击中导线而出现的雷过电压，主要与雷电流幅值，线路防雷保护方式，杆塔高度，特殊地形有关，主要发生在两边相。
目前对绕击雷过电压采取的主要措施是减少避雷线保护角，安装避雷器等。
实际运行经验表明:山区线路由于地形因素的影响和有效高度的增加，绕击率较高；平原，丘陵地区的线路则以反击为主。
