施工总平面布置图
施工现场总平面布置图
竖向布置图：表示施工场地的地形、地 貌、土方工程等
02 总平面布置图的绘制
绘制流程
收集资料：了解施工现场实际情况，收集相关资料和数据。 确定布置方案：根据施工要求和现场实际情况，确定合理的布置方案。 绘制初步设计图：根据布置方案，绘制初步的总平面布置图。 修改和完善：根据各方意见和实际情况，对初步设计图进行修改和完善。
注意事项
明确图纸比例尺， 确保施工精度
确定施工区域和材 料堆放位置，确保 安全和便利
考虑临时设施和交 通路线，确保施工 顺利进行
注意图纸上的标识 和符号，确保正确 解读
04 总平面布置图的优化
优化原则
高效利用空间：最大化利用 空间，减少闲置和浪费。
合理规划：根据施工需求和 场地条件，合理规划布置各 功能区域。
绘制工具
AutoCAD软件：用于绘制精确的 施工图纸
GIS软件：用于地理信息系统的绘 制和分析
添加标题
添加标题
添加标题
添加标题
绘图笔和尺子：用于手工绘制简易 的平面布置图
SketchUp软件：用于三维建模和 可视化展示
绘制内容
确定施工区域和临时设施的位置
确定材料堆放和加工厂的位置
添加标题
添加标题
管理要求
定期检查总平面布置图的完整性和 准确性
严格执行总平面布置图的审批程序
添加标题
添加标题
及时更新施工现场的变化情况
添加标题
添加标题
确保总平面布置图的管理和维护符 合相关法规和标准
维护方法
定期检查：对总平面布置图进行定期检查，确保其完整性和准确性。 及时更新：根据施工现场实际情况，及时更新总平面布置图，保持其时效性。 专人负责：指定专人负责总平面布置图的管理与维护工作，明确责任和分工。 建立档案：建立总平面布置图的档案，以便查询和追溯。
施工总平面布置图

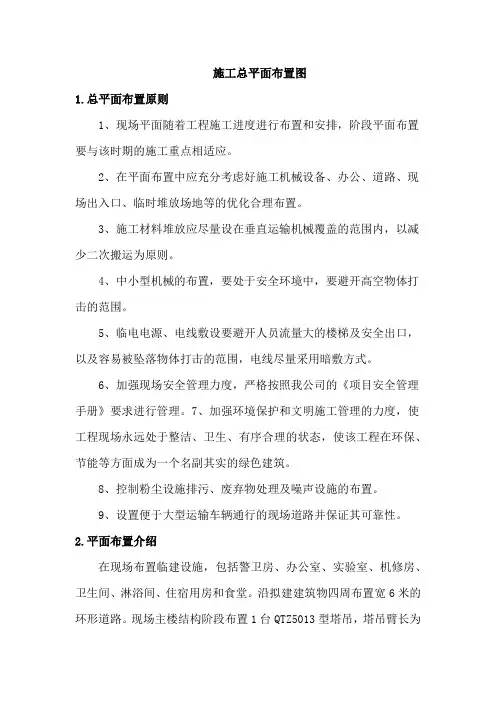

施工总平面布置图1.总平面布置原则1、现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。
2、在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。
3、施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少二次搬运为原则。
4、中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
5、临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
6、加强现场安全管理力度，严格按照我公司的《项目安全管理手册》要求进行管理。
7、加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
8、控制粉尘设施排污、废弃物处理及噪声设施的布置。
9、设置便于大型运输车辆通行的现场道路并保证其可靠性。
2.平面布置介绍在现场布置临建设施，包括警卫房、办公室、实验室、机修房、卫生间、淋浴间、住宿用房和食堂。
沿拟建建筑物四周布置宽6米的环形道路。
现场主楼结构阶段布置1台QTZ5013型塔吊，塔吊臂长为50米，1部施工电梯，可以覆盖整个建筑物，满足垂直运输需要；现场设1台混凝土地泵，以满足浇筑砼需要。
装修阶段，砌体粉刷阶段设置4部砂浆搅拌机。
另外，在现场设置钢筋堆放加工车间和木工堆放加工车间。
3.现场临时用水方案3.1临时用水内容：1．施工现场消防、生产临时设施给水设计。
2．施工现场临时设施排水设计。
3.2 临时用水方案：1．临时用水水源设计：本工程临时用水暂时按照接自现场正西方向的已有给水管，接入现场后加水表计量。
2．室内、外消火栓系统设计：（1）消火栓系统用水量：本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为15L/S，室内消火栓用水量设计为15L/S，消火栓系统总用水量为30L/S。
（2）室内、外消火栓系统设计：室外消火栓设计采用低压消防给水系统，平时管网内水压较低，仅满足施工生产用水即可，当火场灭火时，水枪所需压力，由消防车产生。
施工总平面图布置

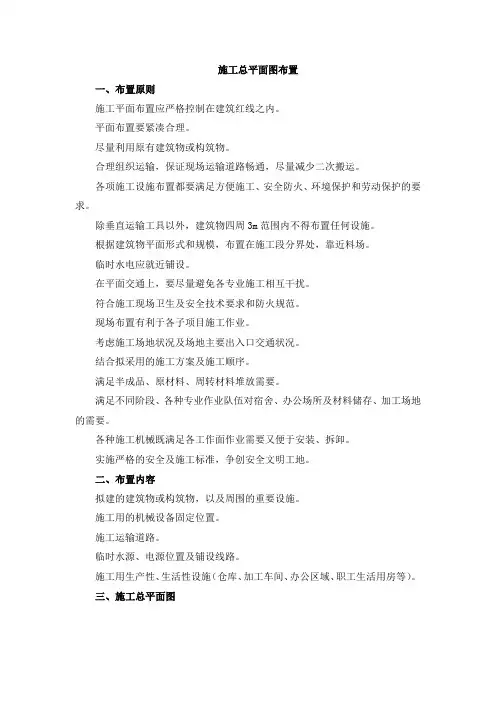

施工总平面图布置一、布置原则施工平面布置应严格控制在建筑红线之内。
平面布置要紧凑合理。
尽量利用原有建筑物或构筑物。
合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。
各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
临时水电应就近铺设。
在平面交通上，要尽量避免各专业施工相互干扰。
符合施工现场卫生及安全技术要求和防火规范。
现场布置有利于各子项目施工作业。
考虑施工场地状况及场地主要出入口交通状况。
结合拟采用的施工方案及施工顺序。
满足半成品、原材料、周转材料堆放需要。
满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
各种施工机械既满足各工作面作业需要又便于安装、拆卸。
实施严格的安全及施工标准，争创安全文明工地。
二、布置内容拟建的建筑物或构筑物，以及周围的重要设施。
施工用的机械设备固定位置。
施工运输道路。
临时水源、电源位置及铺设线路。
施工用生产性、生活性设施（仓库、加工车间、办公区域、职工生活用房等）。
三、施工总平面图说明：1、施工平面管理由项目负责人负责，由工长及材料部门组织实施，严格按照平面图规划位置管理。
2、现场主要入口处设置出入制度、场容管理条例、工程简介、安全管理制度等。
3、施工设备、材料按施工进度计划分批进场，凡进入现场的设备、材料必须按平面布置图指定的位置堆放整齐，做好标识工作，不得任意卸置。
4、各施工队伍要遵守统一的平面管理，施工忙而不乱。
5、现场配置门卫，加强现场材料、物资等的保卫工作和维护正常的施工秩序。
6、现场切实做到工完场清，减少材料浪费，并定期检查。
7、现场的施工垃圾要采取层层清理，集中堆放，专人管理，统一搬运，保持现场干净整洁。
