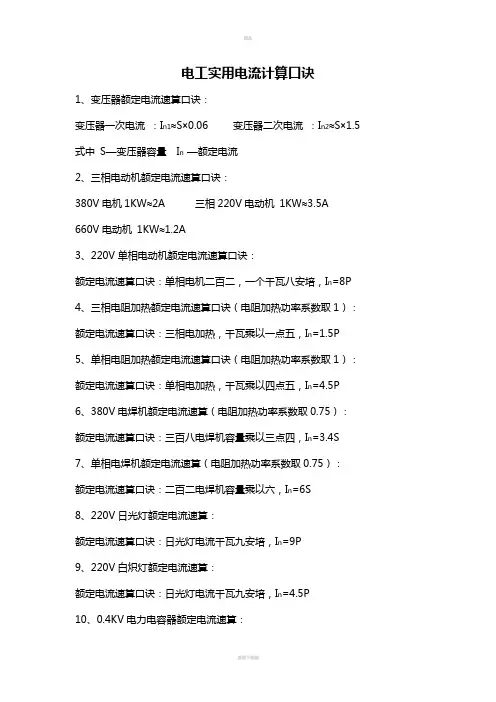

电工快速估算口诀(3)

电动机供电导线截面的估算

口诀六：多大电线配电机，截面系数相加知。

二点五加三、四加四，六上加五记仔细;

百二反配整一百，顺号依次往下推。

注：不同截面的导线所供电动机容量的范围就能直接算出，其方法是：

“多大电线配电机，截面系数相加知。”即用该导线截面数再加上一个系数，是它所能配电动机的最大KW数。

1、“二点五加三、四加四，”即是 2.5MM²;的铜芯绝缘线，三根穿管敷设，可配

2.5+3=5.5KW及以下的电动机;而4MM²;的铜芯绝缘线，三根穿管敷设可配4+4=8KW即以下的电动机;如10MM²;的铜芯绝缘导线能10+5=15KW电动机。

2、“百二反配整一百，顺号依次往下推。“表示当电动机的容量达到100KW以上时，导线所配电机的容量范围不再是上面导线截面数加上一个系数关系，而是反过来120MM²;的铜芯绝缘导线能配100KW电动机，顺着导线截面规格号和电动机容量顺序排列，依次例推，即150MM²;的导线可以125KW的电动.

六：电焊机支路配电电流的估算

口诀七：电焊支路要配电，容量降低把流算。

电弧八折电阻半，二点五倍得答案。

注：电焊机属于反复短时工作负荷，决定了电焊机支路配电导线可以比正常持续负荷小一些。而电焊通常分为电弧焊和电阻焊两大类，电弧焊是利用电弧发出的热量，使被焊零件局部加热达到熔化状态而到焊接的

一种方法;电阻焊则是将被焊的零件接在焊接机的线路里，通过电流，达到焊接温度时，把被焊的地方压缩而达到焊接的目的，电阻焊可分为点焊、缝焊和对接焊，用电时间更短些。所以，利用电焊机容量计算其支路配电电流时，先把容量降低来计算，一般电弧焊可以按焊机容量八折算，电阻焊按五折算，这就是“电弧八折电弧半”的意思，然后再按改变的容量乘2.5倍即为该支路电流。口诀适用于接在380v单相电源上的焊机。

例：21KVA交流弧焊机，接在380V单相电源上，求电焊机支路配电电流。

根据口诀七
