完全精通ProENGINEER野火中文版模具设计方案基础入门
Pro_Engineer野火版3.0教程-(机工)快速入门教程 第07章 装配设计入门
a）约束前
图7.1.8 线上点
b）约Байду номын сангаас后
7.1.7 “曲面上的点”约束
用“曲面上的点（Pnt On Srf）”约束可使一个曲面和一个 点对齐。
选取元件1上的此平面
元件2上的顶 点紧贴在元件 1的平面上
选取元件2上的此顶点
a）约束前
图7.1.9 曲面上的点
b）约束后
7.1.8 “曲面上的边”约束
用“曲面上的边（Edge On Srf）”约束可将一个曲面与一 条边线对齐。
7.6.1 概述
一个装配体完成后，可以对该装配体中的任何元件（包括 零件和子装配件）进行下面的一些操作：元件的打开与删除、 元件尺寸的修改、元件装配约束的偏距的修改（如匹配约束和 对齐约束偏距的修改）、元件装配约束的重定义等。
7.6.2 修改装配体中零件的尺寸
在 装 配 体 asm_exercise2.asm 中 ， 如 果 要 将 零 件 body_cap中的尺寸13.5改成13.0，如图7.6.5所示，
偏距值
a）对齐前
选取元件1的对齐轴 选取元件2的对齐轴
图7.1.3 对齐
c）偏距对齐后
a）对齐前
图7.1.4 对齐
b）对齐后
7.1.3 “插入”约束
“插入（Insert）”约束可使两个装配元件中的两个旋转面 的轴线重合。
选取元件1的孔的圆柱面
选取元件2的轴的圆柱面
a）插入前
图7.1.5 插入
b）插入后
7.2 创建新的装配模型的一般过程
下面以瓶塞开启器产品中的一个装配体模型──驱动杆装 配（actuating_rod_asm）为例（如图7.2.1所示），说明装配 体创建的一般过程。

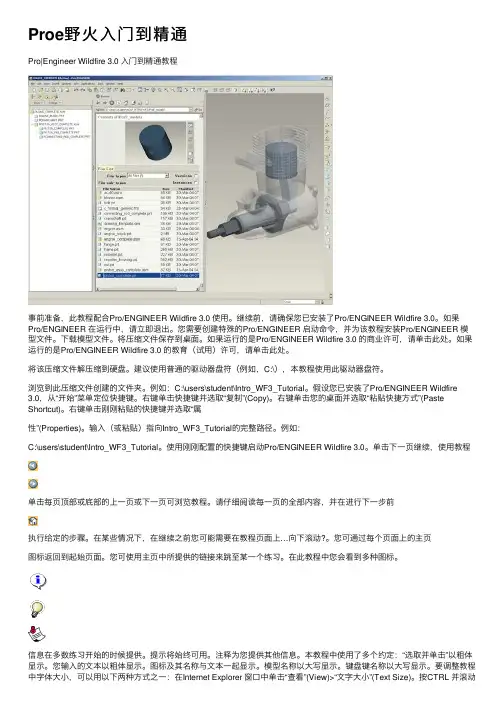

Proe野火入门到精通
Proe野⽕⼊门到精通Pro|Engineer Wildfire 3.0 ⼊门到精通教程事前准备，此教程配合Pro/ENGINEER Wildfire 3.0 使⽤。
继续前，请确保您已安装了Pro/ENGINEER Wildfire 3.0。
如果Pro/ENGINEER 在运⾏中，请⽴即退出。
您需要创建特殊的Pro/ENGINEER 启动命令，并为该教程安装Pro/ENGINEER 模型⽂件。
下载模型⽂件。
将压缩⽂件保存到桌⾯。
如果运⾏的是Pro/ENGINEER Wildfire 3.0 的商业许可，请单击此处。
如果运⾏的是Pro/ENGINEER Wildfire 3.0 的教育（试⽤）许可，请单击此处。
将该压缩⽂件解压缩到硬盘。
建议使⽤普通的驱动器盘符（例如，C:\），本教程使⽤此驱动器盘符。
浏览到此压缩⽂件创建的⽂件夹。
例如：C:\users\student\Intro_WF3_Tutorial。
假设您已安装了Pro/ENGINEER Wildfire3.0，从“开始”菜单定位快捷键。
右键单击快捷键并选取“复制”(Copy)。
右键单击您的桌⾯并选取“粘贴快捷⽅式”(Paste Shortcut)。
右键单击刚刚粘贴的快捷键并选取“属性”(Properties)。
输⼊（或粘贴）指向Intro_WF3_Tutorial的完整路径。
例如：C:\users\student\Intro_WF3_Tutorial。
使⽤刚刚配置的快捷键启动Pro/ENGINEER Wildfire 3.0。
单击下⼀页继续，使⽤教程单击每页顶部或底部的上⼀页或下⼀页可浏览教程。
请仔细阅读每⼀页的全部内容，并在进⾏下⼀步前执⾏给定的步骤。
在某些情况下，在继续之前您可能需要在教程页⾯上…向下滚动?。
您可通过每个页⾯上的主页图标返回到起始页⾯。
您可使⽤主页中所提供的链接来跳⾄某⼀个练习。
在此教程中您会看到多种图标。
信息在多数练习开始的时候提供。
Pro_Engineer野火版3.0教程-(机工)快速入门教程 第02章 proe的安装
2.1 Pro/ENGINEER野火版3.0安装 的硬件要求
CPU芯片：一般要求主频650MHz以上，推荐使用Intel公司 生产的Pentium4/1.3GHz以上的芯片。 内存：一般要求512MB以上。 显卡：一般要求显存32MB以上，推荐使用Geforce 4以上 的显卡。如果显卡性能太低，打开软件后，其会自动退出。 网卡：使用Pro/ENGINEER软件，必须安装网卡。 硬盘：安装Pro/ENGINEER野火版3.0软件系统的基本模块， 需要2.5GB左右的硬盘空间，考虑到软件启动后虚拟内存及获 取联机帮助的需要，建议在硬盘上准备2.5GB以上的空间。 鼠标：强烈建议使用三键（带滚轮）鼠标，如果使用二键 鼠标或不带滚轮的三键鼠标，会极大地影响工作效率。 显示器：一般要求使用15英寸以上显示器。 键盘：标准键盘。
图2.4.2 获称
选择Windows的【开始】/【设置】/【控制面板】命令， 在控制面板中，双击图标【系统】。
此位置显示当前 计算机（服务器 ）的名称
图2.5.1 “系统特性”对话框
2.6 Pro/ENGINEER野火版3.0的安 装
下面将介绍Pro/ENGINEER 野火版3.0网络版（Floating License）的安装。在安装了网络版Pro/ENGINEER后，除了 本机可以使用Pro/ENGINEER外，网上的其他计算机也可以共 享使用权限，但同一时间内每一个使用权限只允许一台计算机 使用。
第2章 Pro/ENGINEER软件的安装
本章内容主要包括： 使用Pro/ENGINEER野火版3.0的硬件要求。 使用Pro/ENGINEER野火版3.0的操作系统要求。 安装Pro/ENGINEER野火版3.0软件前的Windows操作系统 的设置。 Pro/ENGINEER野火版3.0安装的一般过程。
Pro_Engineer野火版3.0教程-(机工)快速入门教程 第10章 工程制图模块
10.8 标注形位公差
选择下拉菜单【插入】/【几何公差】命令，可进行形位 公差的标注。
PIN _1
图10.8.4 几何公差
10.9 标注表面粗糙度
选择下拉菜单【插入】/【表面光洁度】命令，可进行表 面粗糙度的标注。
光洁度1.6以此边为附着边
表面粗糙度3.2以此边为附着边
图10.9.1 创建表面 粗糙度
10.4.4 视图的显示模式
工程图中的视图可以设置为下列几种显示模式： 隐藏线：视图中的不可见边线以虚线显示。 线框：视图中的不可见边线以实线显示。 无隐藏线：视图中的不可见边线不显示。
a） 视图的默认显示
b） 视图的消隐显示
图10.4.17 视图的消隐
隐藏线（Hidden Line）
图10.4.20 隐藏线
10.4 工程图视图
10.4.1 创建基本视图
辅助视图
主视图
放大图
旋转视图 投影剖视图 投影视图 图10.4.1 各种视图
轴测图
进入【普通视图】（即“一般视图”）命令的方法是：在绘 图区中右击，在弹出的快捷菜单中选择“插入普通视图”命令。
还有一种进入【普通视图】命令的方法，就是选择下拉菜 单【插入】/【绘图视图】/【一般】命令。
可以将两个草绘图元间、草绘图元与模型对象间以及模型 对象本身的尺寸标注成参照尺寸，参照尺寸是草绘尺寸中的一 个分支。
10.5.2 创建被驱动尺寸
图10.5.1 创建被驱动尺寸
10.5.3 创建草绘尺寸
在Pro/ENGINEER中，草绘尺寸分为一般的草绘尺寸、草 绘参照尺寸和草绘坐标尺寸三种类型，它们主要用于手动标注 工程图中两个草绘图元间、草绘图元与模型对象间以及模型对 象本身的尺寸 。
ProE5.0模具设计从入门到精通完整教学课件
Pro/Moldesign是Pro/ENGINEER Wildfire 5.0的可选模块。它提供了在 Pro/ENGINEER Wildfire 5.0中进行虚拟模具设计的强大功能。本章 重点介绍了Pro/Moldesign模块的操作界面，以及Pro/ENGINEER模具 设计文件的管理技巧。最后通过模具设计实例了解模具设计的整个过 程。
1．在“新建”对话框的“制造”类型中与模具设计有关的“子类型”选 项有如下三种：
（1）“铸造型腔” 。 （2）“模具模型” 。 （3）“模面” 。 2．在“新文件选项”对话框的“模板” 选项框中有如下三个选项： （1）“空” 。 （2）“inlbs_mfg_mold”。 （3）“mmns_mfg_mold”。
11．单击“参照”对话框的“关闭”按钮，进入草绘界面； 12．单击按钮，完成草图的绘制； 13．在“草绘”操控面板中选取； 14．单击按钮，生成结果； 15．从模型树中选取刚刚复制生成的分型面和拉伸方法生成的分型面，
如图所示； 16．选取“编辑”→“合并”命令，弹出“合并”操控面板，如图所示；
17．对“选项”中选取“相交”，然后利用操控面板中的图标来选取要 保留两个合并曲面的哪一侧；
义间距”菜单；
4．选取“定义移动”选项，弹出“选取”菜单； 5．选取“选取”菜单中的“确定”按钮。
6．单击按钮或按＜Enter＞键，完成位移的设置； 7．选取“定义间距”菜单中的“完成”选项； 8．选取“模具孔”菜单中的“定义间距”选项； 9．选取“定义间距”菜单中的“定义移动”选项，弹出“选取”菜单； 10．单击“选取”菜单中的“确定”按钮； 11．单击按钮或按＜Ente＞键，完成位移的设置； 12．选取“定义间距”菜单中的“完成”选项。
Pro_ENGINEER中文野火版4.0基础教程第1章
1.1 Pro/ENGINEER 中文野火版4.0的界面
8.状态栏
状态栏位于Pro/ENGINEER中文野火版4.0界面的底 部。将鼠标放置在菜单栏、工具栏按钮或某些对话框上 时，状态栏左侧将会出现相应的文字提示。状态栏的右 侧有一个过滤器，通过在过滤器中选择适当的选项，可 以对模型中的各种元素进行过滤，从而使选择过程更精 确、更容易。
1.2 常用文件操作
“文件”菜单提供了对文件进行操作的各种命令，本节简要 介绍“文件”菜单中的一些常用命令和一些相关知识，主要包括 新建文件、打开文件、设置工作目录、保存文件与备份文件、拭 除文件与删除文件。
1.1 Pro/ENGINEER 中文野火版4.0的界面
提示：要进入Pro/ENGINEER中文野火版4.0，可以通过以下 两种方法：
（1）双击Pro/ENGINEER中文野火版4.0桌面快捷方
式
。
（2）在WindowsXP系统中，选择“开始”→“所有程 序”→“PTC”→“ProENGINEER”→ 中文野火版4.0的界面
3.工具栏
提示：将鼠标停留在任一按钮上，系统将自动显示该按钮的功能， 如图1-3所示。
1.1 Pro/ENGINEER 中文野火版4.0的界面
4.信息栏
默认状态下，Pro/ENGINEER中文野火版4.0的信息栏位于工具栏的 下方。初始状态下，信息栏中提示“欢迎使用Pro/ENGINEER Wildfire4.0”。在用户使用Pro/ENGINEER中文野火版4.0进行工作的过程 中，系统会结合用户正在进行的操作，通过信息栏提示信息。
2.菜单栏
Pro/ENGINEER中文野火版4.0的菜单栏显示在标题栏的下面。菜单 栏包含文件、编辑、视图、插入和工具等选项，如图1-2所示。
中文版ProENGINEER Wildfire 4.0基础教程
Pro/ENGINEER Wildfire 4.0的新增功能
n
n
n
n
9. 改善DataDoctor Pro/ENGINEER Wildfire 4.0加强了DataDoctor，DataDoctor (IDD)环境提供为您进口的数据修理或再用的工具。 10. 显示逐渐变细的螺纹 在Pro/ENGINEER Wildfire 4.0之前，逐渐变细的螺纹显示效 果是被简化的，在Pro/ENGINEER Wildfire 4.0中，螺纹显示效果 是根据ANSI、ISO和JIS标准来显示的。 11. 设置被显示数值的有效数字 在Pro/ENGINEER Wildfire 4.0中，可以配置新选项， dim_trail_zero_max_places, 设计者可以在default_dec_places中 设置数值显示的有效数字位数。 12. 增加Visual Basic应用程序编程接口(API) Pro/ENGINEER Wildfire 4.0增加了一个新编程的接口Visual Basic，方便更多用户进行二次开发。
n
n
n
n
1. 草图增加识别功能 Pro/ENGINEER Wildfire 4.0能为封闭的线进行视觉上的填充， 可以让我们在建模时，知道有没有把草绘封闭。 2. 自动倒圆角 Pro/ENGINEER Wildfire 4.0的用户可以不加选择为整个模形进 行倒圆角。 3. 增加Import DataDoctor(IDD)功能, Pro/ENGINEER Wildfire 4.0从外部导入IGS、STP等文件，出现 破面的修补变得更简单。 4. 增加surface remove编辑特征 Pro/ENGINEER Wildfire 4.0新增surface remove编辑特征功 能。这功能不仅只对圆角有用，还可以很方便的删除柱子、筋、 穿口、火山口、唇等等。
ENGINEERWildfire4.0中文版基础与进阶教学设计
Pro/ENGINEER Wildfire4.0中文版基础与进阶教学设计简介Pro/ENGINEER是一款三维计算机辅助设计软件，是Parametric Technology Corporation (PTC)公司开发的产品，能够实现产品的三维建模、设计分析、加工制造等功能。
本文将基于Pro/ENGINEER Wildfire4.0中文版进行教学设计，并对软件的基础和进阶使用进行介绍。
教学目标本教学系列将会以实例教学为主，旨在帮助学习者掌握Pro/ENGINEER Wildfire4.0软件的基础和进阶使用，能够熟练地进行三维建模、设计分析、加工制造等操作，提高产品设计和制造的效率。
基础教学模型创建1.创建新模型：点击“File” -> “New” -> 选择“Part” ->“OK”，进入新模型创建界面。
2.基础元素创建：包括直线、弧线、平面、球面、柱面等。
可通过菜单栏中的“Sketch”，或者快捷键“Ctrl + 2”进入绘制模式。
3.三维几何体创建：包括立方体、圆柱体、球体、圆锥体、棱柱体等。
可通过菜单栏中的“Features”进入创建模式。
模型编辑1.修改尺寸和形状：可通过“Edit Definition”或“Edit Sketch”来修改模型中的尺寸和形状。
2.模型移动和旋转：可通过“Drag and Drop”，或者选中某个元素并使用快捷键“Ctrl + T”来进行模型的移动和旋转。
3.模型剪裁和分离：可通过“Cut Extrude”和“Split”等功能来对模型进行剪裁和分离操作。
模型分析1.外形分析：可通过“Measure”工具来对模型的长度、宽度、高度进行测量，还可以计算表面积和体积等。
2.运动分析：可通过“Motion Analysis”工具来模拟模型的运动情况，通过修改参数等来进行仿真和优化。
进阶教学高级建模1.概念设计：可通过“Sketch”和“Sweep”等工具进行快速建模，实现快速概念设计。
完全精通Pro ENGINEER野火5.0中文版零件设计基础入门
13
10 创建曲线
10 创建曲线
10.1 草绘曲 线
A
10.2 通过点 创建曲线
B
10.3 由文件 创建曲线
C
10.4 使用剖 面来创建曲线
D
10.5 以方程 式创建曲线
E
14
11 曲线编辑
11 曲线编辑
06
11.6 曲线投 影
05
11.5 曲线相
交
04
11.4 曲线修
剪
03
11.3 曲线镜
讨
6.10 创
D
建倒角特
征
6.8 创建
B
孔特征
6.11 创
E
建壳特征
6.9 创建
C
倒圆角特
征
6.12 创
F
建拔模特
征
6 创建实体特征
6.13 创建肋特征
6 创建实体特征
6.1.1 基本特征简 介
A
6.1.2 工程特征简 介
B
6.1 实体特征简介
6.3.1 创建拉伸特征的操作 步骤
6.3.3 拉伸特征的深度
6 创建实体特征
6.3 创建拉伸特征
6.3.2 拉伸特征的选项
6.4.1 创建旋转特征的操作 步骤
6.4.3 旋转特征的角度
6 创建实体特征
6.4 创建旋转特征
6.4.2 旋转特征的选项
6.7.1 草图的草绘平面及参 照平面
6.7.3 在草图中抓取/偏移零 件的边线
6 创建实体特征
6.7 草图的深入探讨
05
2 Pro/ENGINEER基本操作
2 Pro/ENGINEER基本操作
2.1 Pro/ENGINEER操作界面 简介
Pro_Engineer野火版3.0教程-(机工)快速入门教程 第04章 二维草绘
4.11.2 约束的禁用、锁定与切换
在绘制图元过程中，系统经常会自动进行约束并显示约束 符号。例如，在绘制直线时，在定义直线的起点时，如果将鼠 标指针移至一个圆弧附近，系统将自动将直线的起点与圆弧线 对齐并显示对齐约束符号 。
直线3
直线1 直线2
图4.11.2 约束的“锁定” 图4.11.1 约束的“禁用”
图4.11.3 约束的“切换”
4.11.3 Pro/ENGINEER软件所支持的约束种类
包括：竖直约束 、水平约束 、垂直约束 、相切约束 、点 置中约束 、对齐约束 、对称约束 、相等约束 、平行约束 。
4.11.4 创建约束
选择下拉菜单【草绘】/【约束】命令，在弹出的“约束” 对话框进行操作。
4.9.4 标注一点和一条直线之间的距离
1
2
1.3 3
图4.9.3 点、线间距离的标注
4.9.5 标注两点间的距离
2.6
3
1
2
图4.9.4 两点间距离的标注
4.9.6 标注直径
Ф8.0 3
2
1 图4.9.5 直径的标注
4.9.7 标注对称尺寸
标注对称尺寸，必 须有一条中心线
1.2 34
1 2
图4.9.6 对称尺寸的标注
proe模具设计基础教程
第1讲Pro/ENGINEER Wildfire模具设计基础本讲要点☐操作界面简介☐模具设计的一般操作流程☐Pro/ENGINEER软件的启动Pro/ENGINEER作为一种最流行的三维设计软件，目前，越来越多的工程技术人员利用它进行产品与模具的设计和开发。
本讲主要让读者了解Pro/ ENGINEER软件的模具设计模块和模具设计的一般操作过程。
1.1 模具设计基础应用示例对如图1-1所示的零件进行分模、流道系统、冷却系统的设计，初步了解Pro/ENGINEER模具设计的一般操作过程。
图1-1 示例零件→STEP 1 启动Pro/ENGINEER选择【开始】/【所有程序】/【PTC】/【Pro ENGINEER】/【Pro ENGINEER】命令，如图1-2所示。
启动Pro/ENGINEER软件，界面如图1-3所示。
图1-2 命令菜单图1-3 启动的Pro/ENGINEER软件界面读者也可以直接双击桌面上的→STEP 2 设置工件目录选择主菜单上的【文件】/【设置工作目录】命令，如图1-4所示，弹出【选取工作目录】对话框，选择用户要保存文件的目录，如图1-5所示，完成后，单击【确定】按钮。
图1-4 选择【设置工作目录】命令图1-5 【选取工作目录】对话框→STEP 3 新建文件单击工具栏上的【新建】按钮。
弹出【新建】对话框，设置选项如图1-6所示，完成后，单击【确定】按钮。
弹出【新文件选项】对话框，设置选项如图1-7所示。
完成后，单击【确定】按钮，进入模具设计模块，如图1-8所示。
图1-6 【新建】对话框图1-7 【新文件选项】对话框STEP 4 导入零件在如图1-9所示的菜单管理器中选择【模具模型】/【装配】/【参照模型】命令。
系统弹出【打开】对话框，如图1-10所示，选择零件E1，再单击【打开】按钮。
系统弹出【装配】面板，如图1-11所示，选择如图1-12所示的零件坐标系PRT_ CSYS_DEF和模具坐标系MOLD_DEF_CSYS进行装配，完成后，单击【确定】按钮。
Pro_Engineer野火版3.0教程-(机工)快速入门教程 第05章 零件设计入门
5.8.2 零件模型材料的设置
图5.8.2 “材料”对话框
5.8.3 零件模型单位设置
每个模型都有一个基本的米制和非米制单位系统，以确保 该模型的所有材料属性保持
测量和定义的一贯性。Pro/ENGINEER提供了一些预定义 单位系统，其中一个是默认单位系统。
图5.8.6 “单位管理器”对话框
图5.8.7 “改变模型单位”对话框
文件列表
图5.3.1 “文件打开”对话框
5.4 拭除与删除Pro/ENGINEER文件
5.4.1 拭除文件
1．从内存中拭除未显示的对象 2．从内存中拭除当前对象
5.4.2 删除文件
1．删除文件的旧版本 2．删除文件的所有版本
5.5 控制模型的显示
5.5.1 模型的几种显示方式
a）实线线框显示方式 b）虚线线框显示方式 c）虚线隐藏线框显示方式 d）着色显示方式 图5.5.1 模型的四种显示方式
5.9 特征的编辑与编辑定义
5.9.1 编辑特征
特征尺寸的编辑是指对特征的尺寸和相关修饰元素进行修 改。 1．进入尺寸编辑状态的两种方法
第一种方法：从模型树中选择编辑命令，然后进行尺寸的 编辑。
第二种方法：双击模型中的特征，然后进行尺寸的编辑。 2．修改特征尺寸值
5.9.2 查看模型信息及特征父子关系
5.2.4 保存Pro/ENGINEER文件
选择下拉菜单【文件】/【保存】命令，可以保存 Pro/ENGINEER文件。
在Pro/ENGINEER中保存文件时，建议用户不要在这里修改文件名
图5.2.50 “保存对象”对话框
5.3 打开Pro/ENGINEER文件
选择下拉菜单【文件】/【打开】命令，可以打开 Pro/ENGINEER文件 。
Pro_ENGINEER中文野火版4.0基础教程第4章
4.1 孔 特 征
4)选取孔图表
在“孔”特征操控板中的下拉列表框中可以选择所需的孔图表， 如图4-23所示。系统提供的孔图表有“ISO”、“UNC”和“UNF” 三种，系统默认选择的孔图表为“ISO”，这里保持默认选择不变。
图4-23 选取孔图表
4.1 孔 特 征
5)定义孔的尺寸
(1)定义螺纹尺寸。在“孔”特征操控板中的下拉列表中可以选择或键 入螺纹尺寸。本例中选择尺寸“M20×1”，如图4-24所示。
界面。
4.1 孔 特 征
1)激活“孔”按钮
在菜单栏中选择“插入”→“孔”，或在界面右侧的工具栏中单 击“孔”按钮 ，如图4-5所示。此时系统弹出如图4-6所示的“孔” 特征操控板。
图4-5 激活“孔”按钮
4.1 孔 特 征
2)选择孔的类型
孔分为简单孔和标准孔两种，可以分别通过“孔”特征操控板左 侧的“创建简单孔”按钮和“创建标准孔”按钮进行创建。
图4-18 创建标准孔
4.1 孔 特 征
2)选择孔的类型
(2)在“孔”特征操控板中的 按钮用于创建螺纹锥孔，该按钮仅
在 按钮处于激活状态时出现。激活 按钮后，“形状”上滑面板
中显示的孔的形状如图4-19所示。本例不需要创建螺纹锥孔，所以这
里不激活
按钮。
图4-19 螺纹锥孔的形状
4.1 孔 特 征
4.1 孔 特 征
1)激活“孔”按钮
在界面右侧的工具栏中单击“孔”按钮 特征操控板，见图4-6。
，系统弹出“孔”
4.1 孔 特 征
2)选择孔的类型
(1)在“孔”特征操控板中单击“创建标准孔”按钮 ，此时“孔” 特征操控板发生如图4-18所示的变化。默认状态下“孔”特征操控板 中的 按钮呈激活状态，它的作用是添加攻丝，这里保持系统的默认 选择不变。
ENGINEERWildfire4.0中文版基础与进阶课程设计
Pro/ENGINEER Wildfire 4.0中文版基础与进阶课程设计一、课程概述本课程旨在介绍Pro/ENGINEER Wildfire 4.0中文版的基础知识和进阶应用技巧，帮助学习者掌握该软件的基本操作和高级应用，使学习者能够熟练运用该软件进行三维建模、装配设计、制图等工作。
本课程内容包括Pro/ENGINEER Wildfire 4.0中文版的基础操作、零件建模、装配设计、绘图及其它高级应用技巧。
通过本课程的学习，学习者将能够提高工作效率，并能够更好的满足工程设计需求。
二、课程目标1.熟练运用Pro/ENGINEER Wildfire 4.0中文版进行三维建模、装配设计、制图等工作；2.掌握Pro/ENGINEER Wildfire 4.0中文版的基本操作和高级应用技巧；3.能够根据需要进行应用程序定制、二次开发等高级应用；4.能够更好的满足工程设计需求。
三、课程大纲3.1 Pro/ENGINEER Wildfire4.0中文版基础操作1.界面及其功能介绍2.工具栏、菜单和快捷键的使用3.文件管理及其它基础操作3.2 零件建模1.建立模型2.实体创建3.特征应用4.结构应用3.3 装配设计1.定义装配2.装配特征3.意图关系4.装配约束3.4 绘图1.二维绘图基础概念2.绘图操作3.标准图形的制定4.定制图形的制定3.5 特殊应用1.图形预处理2.微小特征转换3.直接建模功能介绍4.非线性分析应用四、课程学习方式本课程的学习方式为线上学习。
学习者可通过在线视频课程、在线授课、在线交流等多种方式学习本课程。
本课程建议学习时间为40个学时，其中16个学时为基础课程，24个学时为进阶课程。
学生可根据自己的学习进度进行安排。
五、课程评估方法本课程的评估方法为线上测验和实际操作考核。
在线测验主要考查学生对课程内容的理解和掌握程度。
实际操作考核主要考察学生的实际操作能力和应用能力。
六、参考书目1.Pro/ENGINEER Wildfire 4.0中文版基础与进阶教程，人民邮电出版社。
ProENGINEER野火版3.0模具设计教程(PPT教案) 第02章 Pro_E模具设计入门
No.10007
2.9 生成浇注件
完成了抽取元件的创建以后，系统便可产生浇注件（如图 2.9.1所示），在这一过程中，系统自动将熔融材料通过注道 （注入口）、浇口和流道填充模具型腔。
图2.9.1 浇铸件
No.10007
2.10 定义模具开启
通过定义模具开启，可以模拟模具的开启过程，检查特定 的模具元件在开模时是否与其他模具元件发生干涉。
绝对精度改进了不同尺寸或不同精度模型的匹配性。为避免 添加新特征到模型时可能出现的问题，我们建议在为模型增加 附加特征前，请设置参照模型为绝对精度。
No.10007
Pro/ENGINEER野火版3.0 模具设计教程
No.10007
目录
第01章 Pro_E模具设计概述 第02章 Pro_E模具设计入门 第03章 复杂模具的设计 第04章 流道与水线设计 第05章 采用着色和裙边设计 第06章 模座设计 第07章 修改模具设计 第08章 模具分析功能 第09章 塑料顾问
No.10007
第2章 Pro/ENGINEER模具设计入门
Pro/ENGINEER 的 Pro/MOLDESIGN 模 块 为 我 们 提 供 了 非 常方便、实用的模具设计及分析功能。本章将通过一个简单的 零件说明Pro/ENGINEER模具设计的一般过程，并介绍关于模 具精度的知识。通过本章的学习，读者能够清楚地了解模具设 计的一般流程及操作方法，并理解其中的原理 。
图2.7.1 着色后的下、下半部分体积块
No.10007
2.8 抽取模具元件
在Pro/ENGINEER模具设计中，模具元件常常是通过用实体 材料填充先前定义的模具体积块而形成的，我们将这一自动执 行的过程称为抽取。
完成抽取后，模具元件成为功能强大的Pro/ENGINEER零件， 并在模型树中显示出来。当然它们可在“零件”模块中检索到 或打开，并能用于绘图以及用Pro/NC加工。在“零件”模块中 可以为模具元件增加新特征，如倒角、圆角、冷却通路、拔模、 浇口和流道。
中文版ProENGINEER Wildfire基础教程(第二版)第11章 模具设计
2.创建浇口 浇口又称为进料口， 是连接分流道与型 腔的通道，也是熔 融材料进入型腔的 阀门。浇口的类型、 位置、尺寸和数量 都会影响产品的质 量和性能，因此在 设计浇口位置时， 应尽量将其安排在 不重要的位置。
图11-10 创建浇口特征
11.3创建模具型腔
1.创建分型面 创建分型面有如下规则： 1)分型曲面必须与工件或模具体积块完全相交； 2)分型曲面不能自身相交； 3)任何曲面只要满足前两项标准，都可用作分型曲面； 4)分型曲面特征在组件级创建。 常用的创建分型面的方法有两大类： 1)采用曲面构造工具设计分型面，如通过复制零件上的曲 面、草绘剖面进行拉伸或旋转，以及采用其他高级曲面 工具创建分型面； 2)采用光投影方法创建分型面，如阴影分型面和裙边法创 建分型面等。
图11-14 下模移动
11.4 上机练习
1. 利用本章所 学的知识，绘 制 如 图 11-15 所示的连杆模 具。
图11-15 连杆模具
11.4 上机练习
2. 利用本章所 学的知识，绘 制 如 图 11-16 所示的机床平 台模具。
图11-16 机床平台模具
11.1模具设计基础
3.创建成型工件 1) 自动创建工件 可根据参照模型的大小和位置自动创建工件，自动创建的工 件样式有矩形工件、圆柱形工件和定制工件3种。
图11-5 创建矩形工件
图11-6 创建圆形工件
11.1模具设计基础
3.创建成型工件 1) 手动创建工件 手动创建工件是指 用自定义成型工件 的各个参数的方法 来创建工件，所创 建的工件会将参考 模型完全包含在内。
11.1模具设计基础
2)设置型腔布局
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容简介：设计分型面及拆模，涵盖的主题塑料模具设计的基础入门书籍，着重于说明如何以Pro/E本书为Pro/E Pro/E）模具设计的简介及前置作业：说明模具设计的操作界面及基本流程、零件的破面修补、零包括：（12）零件及工件的设置：说明一模一穴及一模多穴的零件配置、收缩率的设置、件的厚度及拔模角检测；（3）分型面设计：说明分型面设计的基本概念、分型工件的自动化创建、工件的几何形状、工件的设置；（线的产生、以阴影曲面创建分型面、以裙边曲面创建分型面、以手动方式创建分型面、靠破孔填补、一模/ /镶件4）拆模：说明拆模的运作机制、凹模/凸模多穴的分型面设计、对称件与非对称件的分型面设计；（滑块等不同模具零件的拆模方法、成型件的产生、开模过程的动态仿真及干涉检测。
书中以简洁的文字说明，辅以流程图及示意图，阐述上列各主题的基本概念及用法，书中同时提供为Pro/E模具设计。
数众多的实务案例，让读者通过不同题型的练习来熟悉三维零件的英文版），随书附赠由林清安教4.0中/5.0本书以Pro/E野火中文版及英文版来编写（也适用于野火3.0及学习Pro/E教学光盘，详细说明书中实务案例的Pro/E逻辑思考及操作步骤，让读者的授亲自录制的Pro/E之路快速、顺畅、扎实。
进行塑模设计，本书也适合作为大专院校“计算机辅助设计”、业界人士可以利用本书学习如何以Pro/E“模具设计”等相关课程的教学或实习教材。
未经许可，不得以任何方式复制或抄袭本书的部分或全部内容。
版权所有，侵权必究。
）数据图书在版编目（CIP./ 林清安编著野火5.0 中文版模具设计基础入门完全精通Pro/ENGINEERISBN 978-7-121-12744-1开发院）2011.3（Pro/E 北京：电子工业出版社，Pro/ENGINEER Wildfire 5.0 ①模具－计算机辅助设计－应用软件，Ⅲ. I. ①完…Ⅱ. ①林…TG76-39 ①Ⅳ.001996 号CIP 数据核字（2011）第中国版本图书馆鸲责任编辑：杨印刷：北京天宇星印刷厂订：三河市皇庄路通装订厂装出版发行：电子工业出版社100036173 北京市海淀区万寿路信箱邮编：开本：850×1168 1/16 印张：25.75 字数：824 千字彩插：4印次：2011 年3 月第1 次印刷印数：5 000 册定价：59.80 元（含光盘1 张）凡所购买电子工业出版社图书有缺损问题，请向购买书店调换。
若书店售缺，请与本社发行部联系，联系及邮购电话：（010）88254888。
版侵权举报请发邮件至dbqq@。
质量投诉请发邮件至zlts@，盗服务热线：（010）88258888。
前言：Pro/ENGINEER 自1988 年问世以来，二十多年间已成为全世界及大中国地区最普及的三维CAD 系统。
Pro/E 在今日俨然成为三维CAD 系统的标准软件，广泛应用于3C 产品、汽车电子、通信、机械、模具、工业设计、机车、自行车、航天、家电、玩具等各行业。
Pro/E 是个全方位的三维产品开发软件，整合了零件设计、零件装配、产品设计、钣金设计、塑料模具设计、冲压模具设计、工程图制作、公差分析、造型设计、NC 加工、机构设计/分析、动态仿真、动画制作、铸造件设计、逆向工程、自动量测、结构分析、热流分析、简易模流分析、产品数据库管理、协同设计开发等功能于一体，模块众多，且学习不易。
有鉴于此，笔者乃凭18 年来利用此软件进行多项实务设计、加工与开发的经验，以及多年来研究/教学的心得，撰写一系列的Pro/E 书籍，借以提供给各公司应用此软件的工程师及各大专院校攻读CAD 课程的同学一个学习的渠道。
本书为Pro/E 塑料模具设计的基础入门书籍，着重于说明如何以Pro/E 设计分型面及拆模，涵盖的主题包括：1. 模具设计的简介及前置作业：说明Pro/E 模具设计的操作界面及基本流程、零件的破面修补、零件的厚度及拔模角检测。
2. 零件及工件的设置：说明一模一穴及一模多穴的零件配置、收缩率的设置、工件的自动化创建、工件的几何形状、工件的设置。
3. 分型面设计：说明分型面设计的基本概念、分型线的产生、以阴影曲面创建分型面、以裙边曲面创建分型面、以手动方式创建分型面、靠破孔填补、一模多穴的分型面设计、对称件与非对称件的分型面设计。
4. 拆模：说明拆模的运作机制、凹模/凸模/镶件/滑块等不同模具零件的拆模方法、成型件的产生、开模过程的动态仿真及干涉检测。
书中以简洁的文字说明，辅以流程图及示意图，阐述上列各主题的基本概念及用法，书中同时提供为数众多的实务案例，让您通过不同题型的练习来熟悉三维零件的Pro/E 模具设计。
业界人士可以利用本书来学习如何以Pro/E 进行塑模设计，本书也适合作为大专院校“计算机辅助设计”、“模具设计”等相关课程的教学或实习教材。
本书以Pro/E 野火5.0 中文版及英文版来编写（也适用于野火3.0 及4.0 中/英文版）。
随书同时附赠由林清安教授亲自录制的Pro/E 教学光盘，详细说明书中实务案例的Pro/E 逻辑思考及操作步骤，让您的Pro/E 学习之路快速、顺畅、扎实。
若有任何问题或想要更多Pro/E 信息，请浏览网站。
此Pro/E 系列书籍共有12 册，内容涵盖以Pro/E 进行产品开发的所有功能模块，包括：入门教程、零件设计、手机设计、钣金设计、零件装配、机构分析、模具设计、数控加工等，经此系列书籍的引导，您将逐步进入Pro/E 的殿堂，正确并快速地学会以Pro/E 进行产品设计、分析及制造的方法，创造绝佳的就业机会。
书籍清单与阅读顺序如下图所示，各书都附有作者所录制的Pro/E 范例操作教学光盘。
本书在编写期间，我的助手董育廷及廖鸿儒花了无数时间做稿件修正，廖鸿儒以超高水平的工业设计功力做出精美的封面图案设计，以及众多我的硕、博士班研究生（谢祥耀、林诗晨、林玉峰、李函怿、吴孟轩、施启田、张浚铭、黄孝浚、黄昭盛、黄宝翰、杨政家、……）提供了校稿帮助，在此感谢他们。
除此之外，参数科技公司的卓曾中总经理亦提供了多方面的协助，在此同表谢忱。
本书虽经再三校对，但疏漏之处在所难免，盼各界人士赐予指正，俟再版时加以修正。
谨识于台湾科技大学机械系林清安E-mail：alin@.tw导读：随书光盘使用说明本书附赠一片DVD，内含：Pro/E 范例文件、Pro/E 教学影片、Pro/E 外挂程序、Pro/E 讲座录像及Pro/E 功能简介，使用说明如下：1. Pro/E 范例文件为练习本书各章节的范例时所需的文件，所有文件都放置于光盘的Train_file-Mold Basic-WF5文件夹下，可直接用Pro/E野火3.0、4.0 或5.0 打开，各范例的解答在Solution-Mold Basic-WF5 文件夹下（仅能使用野火5.0 打开文件）。
此外，建议将光盘根目录下的config.pro复制到Pro/E 的默认工作目录下（Pro/E 的默认工作目录可以在Windows XP 下，单击Pro/E的快捷方式后按鼠标右键，然后以鼠标左键选“属性”，在“起始位置”处查得）。
2. Pro/E 教学影片由本书作者以Pro/E 野火5.0 逐步示范及解说书中部分范例的详细操作过程，每一部分的教学都有动态画面与声音（因此您的电脑必须有声卡及喇叭）。
本教学影片可直接在Windows 中播放，您纵使没有Pro/E 软件，也可以播放此教学影片。
教学影片放置于文件夹“ProE 野火5.0 模具设计基础入门教学影片”下。
使用时，请按下列方式进行安装：(1) 执行TSCC.exe，步骤为：按TSCC.exe 两下→Install →OK（若您的电脑以前曾经执行过此动作，则可省略此步骤）。
(2) 执行“ProE 野火5.0 模具设计基础入门教学影片.exe”即可进入多媒体教学系统。
(3) 请将屏幕区域设为1600×900 像素（16:9 屏幕）、1440×900 像素（16:10 屏幕）或1152×864 像素（4:3 屏幕），颜色设为真彩色（32 位）。
观看每一个范例操作影片时，可按下图控制影片播放：3. Pro/E 讲座录像(1) 执行文件夹“林清安2005 年ProE 讲座录像”之下的“林清安2005 年ProE 讲座.exe”即可观看2005 年讲座的录像。
(2) 执行文件夹“林清安2006 年ProE 讲座录像”之下的“林清安2006 年ProE 讲座.exe”即可观看2006 年讲座的录像。
(3) 执行文件夹“林清安2007 年ProE 讲座录像”之下的“林清安2007 年ProE 讲座.exe”即可观看2007 年讲座的录像。
(4) 执行文件夹“林清安2008 年ProE 讲座录像”之下的“林清安2008 年ProE 讲座.exe”即可观看2008 年讲座的录像。
(5) 执行文件夹“林清安2009 年ProE 讲座录像”之下的“林清安2009 年ProE 讲座.exe”即可观看2009 年讲座的录像。
4. Pro/E 功能简介文件夹“ProE Wildfire 5.0 Introduction”含有参数科技公司所提供的Pro/E 野火5.0功能说明。
目录：1 模具设计简介 (1)1.1 模具设计的界面 (2)1.2 模具设计的基本流程 (3)1.3 模具设计的简例 (4)1.4 模具设计的文件 (19)2 模具设计的前置作业 (21)2.1 破面修补简介 (22)2.2 破面修补的基本操作 (24)2.4 破面修补—实例2 (43)2.5 厚度及拔模角检测 (60)2.6 作业 (67)3 零件配置 (69)3.1 零件配置的操作步骤 (70)3.2 一模一穴的零件配置 (72)3.3 配置非Pro/E 格式的零件 (85)3.4 一模多穴的零件配置 (87)3.5 作业 (93)4 设置收缩率 (95)4.1 设置收缩率的操作步骤 (96)4.2 设置一模多穴的收缩率 (101)4.3 作业 (103)5 创建工件 (105)5.1 自动化创建工件 (106)5.2 工件的形状 (110)5.3 工件的尺寸 (118)5.4 工件的平移 (121)5.5 手动创建工件 (124)5.6 作业 (128)6 分型面设计简介 (129)6.1 分型面简介 (130)6.2 以阴影曲面创建分型面 (131)6.3 以裙边曲面创建分型面 (137)6.4 以手动方式创建分型面 (140)6.5 靠破孔填补 (147)6.5.1 以阴影曲面填补靠破孔 (147)6.5.2 以裙边曲面填补靠破孔 (149)6.5.3 以手动方式填补靠破孔 (150)6.6 选取零件表层的曲面 (161)6.7 作业 (177)7 自动化分型面设计1—阴影曲面 (179)7.1 阴影曲面的选项 (180)7.2 阴影曲面设计—实例1 (185)7.4 作业 (197)8 自动化产生分型线 (199)8.1 自动产生分型线的选项 (200)8.2 自动产生分型线—实例1 (202)8.3 自动产生分型线—实例2 (209)8.4 自动产生分型线—实例3 (211)8.5 自动产生分型线—实例4 (219)9 自动化分型面设计2—裙边曲面 (225)9.1 裙边曲面的选项 (226)9.2 裙边曲面设计—实例1 (232)9.3 裙边曲面设计—实例2 (236)9.4 裙边曲面设计—实例3 (241)9.5 裙边曲面设计—实例4 (244)9.6 裙边曲面与阴影曲面的比较 (250)9.7 作业 (250)10 手动设计分型面 (253)10.1 手动设计分型面的选项 (254)10.2 手动设计分型面—实例1 (255)10.3 手动设计分型面—实例2 (261)10.4 作业 (268)11 一模多穴的分型面设计 (271)11.1 分型面为平面的一模多穴 (272)11.2 对称件的分型面设计 (275)11.3 非对称件的分型面设计 (285)11.4 作业 (296)12 拆模 (299)12.1 拆模的运作机制 (300)12.2 将整个工件分割为两个体积块 (300)12.3 将特定体积块分割为两个体积块 (303)12.4 由特定的体积块分割出一个体积块 (307)12.5 作业 (316)13 开模仿真 (319)13.1 开模仿真简介 (320)13.2 开模仿真实例1—仅含型腔 (321)13.3 开模仿真实例2—含镶块 (323)13.4 开模仿真的选项 (326)13.5 开模仿真实例3—含滑块 (327)13.6 作业 (331)14 模具设计实例 (333)14.1 模具设计实例1—风扇叶片 (334)14.1.1 零件设计 (334)14.1.2 模具设计 (353)14.2 模具设计实例2—相机外壳 (363)14.3 模具设计实例3—塑料结构件 (377)14.4 作业 (400)。
