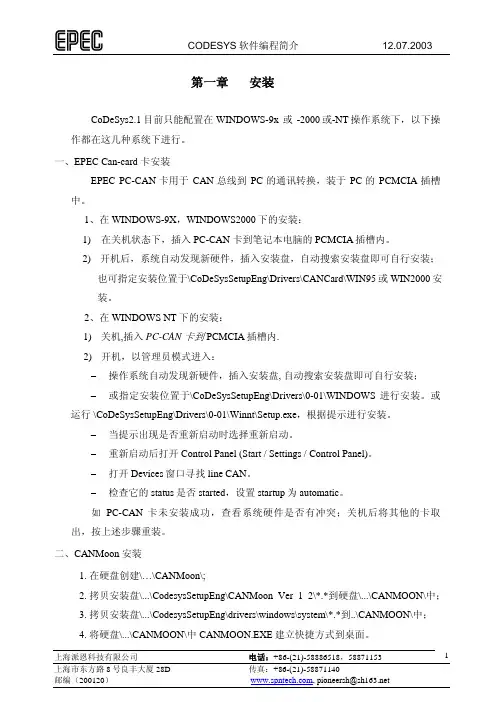

第一章安装CoDeSys2.1目前只能配置在WINDOWS-9x 或 -2000或-NT操作系统下，以下操作都在这几种系统下进行。

一、EPEC Can-card 卡安装EPEC PC-CAN卡用于CAN总线到PC的通讯转换，装于PC的PCMCIA插槽中。

1、在WINDOWS-9X，WINDOWS2000下的安装：1) 在关机状态下，插入PC-CAN 卡到笔记本电脑的PCMCIA插槽内。

2)开机后，系统自动发现新硬件，插入安装盘，自动搜索安装盘即可自行安装；也可指定安装位置于\CoDeSysSetupEng\Drivers\CANCard\WIN95或WIN2000安装。

2、在WINDOWS NT下的安装：1)关机,插入PC-CAN 卡到 PCMCIA插槽内.2)开机，以管理员模式进入：−操作系统自动发现新硬件，插入安装盘, 自动搜索安装盘即可自行安装；−或指定安装位置于\CoDeSysSetupEng\Drivers\0-01\WINDOWS进行安装。

或运行 \CoDeSysSetupEng\Drivers\0-01\Winnt\Setup.exe，根据提示进行安装。

−当提示出现是否重新启动时选择重新启动。

−重新启动后打开Control Panel (Start / Settings / Control Panel)。

−打开Devices窗口寻找line CAN。

−检查它的status是否started，设置startup为automatic。

如PC-CAN卡未安装成功，查看系统硬件是否有冲突；关机后将其他的卡取出，按上述步骤重装。

二、CANMoon 安装1.在硬盘创建\…\CANMoon\;2.拷贝安装盘\...\CodesysSetupEng\CANMoon_Ver_1_2\*.*到硬盘\...\CANMOON\中；3.拷贝安装盘\...\CodesysSetupEng\drivers\windows\system\*.*到..\CANMOON\中；4.将硬盘\...\CANMOON\中CANMOON.EXE建立快捷方式到桌面。
