暖通空调CAD技术及相关软件的开发
CAD文件中的暖通空调系统设计技巧
CAD文件中的暖通空调系统设计技巧在建筑设计和工程领域，计算机辅助设计（CAD）已成为必不可少的工具，它不仅提供了高效的设计和绘图功能，还能优化空调系统设计过程，提高设计质量。
本文将介绍一些在CAD文件中进行暖通空调系统设计的技巧，旨在帮助工程师们更好地应用CAD软件，实现有效的空调系统设计。
一、CAD软件的选择及使用选择适合的CAD软件是首要的一步。
市面上有许多专业的CAD软件可供选择，如AutoCAD、Revit等。
这些软件在绘图、建模以及数据管理等方面提供了强大的功能和工具，能够满足不同项目的需求。
在使用CAD软件进行暖通空调系统设计时，我们应熟悉软件的基本操作，并掌握快捷键的应用，这样能够提高效率，节省时间。
同时，了解软件的高级功能，如CAD中的参数化设计、动态模拟等，能够更好地完成详细的系统设计，并进行性能评估。
二、绘制准确的平面布局在CAD文件中，绘制准确的平面布局是设计暖通空调系统的基础。
首先，我们需要根据建筑平面图来绘制房间、走廊和其他空间的尺寸和形状。
通过准确描绘建筑物的几何元素，可以更好地确定空气流动的路径和区域。
在绘制平面布局时，合理地安排空调设备的位置是关键。
应根据房间的用途和空气流动的需要，将设备放置在最佳位置。
此外，还需留出足够的安装空间和维护通道，以便日后的设备安装和维护工作。
三、进行3D建模和空气流模拟CAD软件的一个重要功能是进行三维建模和空气流模拟。
通过将建筑模型导入CAD软件中，并进行空气流模拟，可以更好地了解空调系统在实际运行中的效果。
在进行3D建模时，我们需要使用CAD软件中的建模工具，将各个组成部分按照比例、比例尺和实际尺寸进行绘制。
同时，可以使用软件中的材质和纹理来增强模型的真实感。
在绘制过程中，可使用软件提供的测量工具来确保模型的准确性。
进行空气流模拟时，我们可以设置模拟的条件，如温度、风速和湿度等，并根据实际需求进行参数调整。
通过模拟结果的分析与比较，可以评估不同空调系统设计方案的性能，并选择最佳方案。
CAD文件在暖通设计中的应用
CAD文件在暖通设计中的应用CAD文件，即计算机辅助设计文件，是借助计算机软件进行设计和绘制的电子文件。
在暖通设计中，CAD文件的应用起到了至关重要的作用。
本文将探讨CAD文件在暖通设计中的应用，并着重介绍其在暖通设计的几个方面的具体应用。
I. CAD文件在暖通设计中的基本用途CAD文件在暖通设计中有着广泛的应用，它们可以被用来完成以下几个基本任务：1. 设计方案的制定：通过CAD软件，设计师可以制定暖通系统的设计方案。
利用CAD文件，设计师可以有效地绘制系统布局图，包括管道、风道、设备等的设计与布置。
2. 系统模拟与优化：利用CAD软件，设计师可以进行系统模拟与优化。
通过建立暖通系统的三维模型，设计师可以对系统进行模拟计算，包括流体传热模拟、空气流动模拟等。
通过分析模拟结果，设计师可以及早发现问题并进行优化设计，以提高系统的性能和效率。
3. 施工图的绘制：CAD文件可以被用来绘制施工图。
它可以绘制出具体的管道、风道等布置细节，并指导实际的施工工作。
II. CAD文件在暖通设计中的具体应用1. 管道设计与绘制CAD文件可以被用来设计和绘制管道系统。
通过CAD软件，设计师可以确定管道的尺寸、材料和布置方式。
同时，CAD文件可以生成精确的管道图，包括主管道、分支管道以及连接细节等。
这些管道图不仅可以被用于设计过程中的分析和评估，还可以直接用于实际的施工过程。
2. 风道设计与绘制CAD文件也可以被用来设计和绘制风道系统。
通过CAD软件，设计师可以确定风道的尺寸、形状和布置方式。
CAD文件可以生成精确的风道图，包括主风道、分支风道以及连接细节等。
这些风道图不仅可以被用于设计过程中的分析和评估，还可以直接用于实际的施工过程。
3. 设备布置与模拟CAD文件可以被用来进行设备的布置和模拟。
设计师可以根据系统需求，将各个设备的图纸导入到CAD软件中，进行布置和排列。
通过CAD软件提供的功能，设计师可以分析设备之间的布局关系，并进行模拟计算。
cad 应用技术基础 第章 暖通工程图设计
选择【负荷计算】→【自动布置】进行房间编号的布置。选择房间的起始编号，编号增量， 及对某些特定号码不进行编号等设置；选择编号排序方式等信息，按负荷计算 1
选择【负荷计算】→【负荷计算】，设定工程相 关信息，如所在地区朝向和风力修正系数等。使 用【工具】→【读取建筑图】功能，选择提取的 围护结构类型，软件自动读取建筑图中房间的围 护结构等信息，房间信息的计算结果同时生成， 包括每个房间每个负荷对象的计算。
空调水系统设计实例
平面图绘制
2
阀门布置
在回水管上布置一个平衡阀，在进水管上布置一个截止阀。放置设备处自动进行管线打 断处理。
空调水系统设计实例
系统图绘制
3
对于绘制好的平面图可自动生成系统图。同时软件也支持系统图设计。
空调水系统设计实例
水力计算
4
分配负荷
空调水系统设计实例
水力计算
4
住宅分户计量采暖设计实例
负荷计算 1
结果输出 计算结果可在界面表格预览，还可用多种形式的负荷图表结构预览；使用“计算书”可 输出多种类型的EXCEL表格结果和WORD计算书。
更新图纸 使用【工具】－【更新图纸】可将负荷计算结果赋回图纸并在房间编号中显示计算结果 数据。
住宅分户计量采暖设计实例 分户计量采暖平面图绘制 2
2/12/2021
11.4
住宅分户计量采暖设计实例
➢ 建筑所在地：北京
➢ 建筑层数：7层
➢ 建筑层高：3m
➢ 外墙构造：混凝土外墙，传热系数0.6W/㎡ •℃
➢ 外窗构造：传热系数2.8W/㎡•℃ ➢ 内墙构造：加气混凝土内墙，传热系数1.37
W/㎡•℃
2/12/2021
住宅分户计量采暖设计实例
暖通空调CAD(两篇)
引言概述：暖通空调CAD是一种基于计算机辅助设计技术的软件工具，用于设计和模拟暖通空调系统。
它通过模拟和分析空气流动、热传递、湿度控制等参数，帮助工程师更加准确和高效地设计和优化建筑的暖通空调系统。
本文将介绍暖通空调CAD的特点、应用领域、关键功能以及设计流程等方面的内容，以帮助读者更好地了解和应用这一技术。
正文内容：一、暖通空调CAD的特点1. 高效性：暖通空调CAD可以极大地提高设计效率，通过计算机模拟和分析，可以快速生成设计方案，并通过参数调整进行优化，省去了繁琐的手工计算和试验的过程。
2. 精确性：暖通空调CAD可以准确地模拟建筑物内部的空气流动、热传递和湿度控制等过程，通过输入准确的建筑参数和设备数据，可以得出较为准确的设计结果。
3. 可视化：暖通空调CAD可以将设计结果以图形化的形式呈现出来，包括温度分布图、流速分布图、动画效果等，使设计师能够直观地了解和评估设计效果。
4. 可靠性：暖通空调CAD经过了长期的实践验证和改进，已经成为暖通空调系统设计中不可或缺的工具之一，其算法和模型的可靠性已经得到了业界的广泛认可。
二、暖通空调CAD的应用领域1. 建筑设计：暖通空调CAD可以帮助建筑设计师设计合理、高效的暖通空调系统，节能降耗，提高建筑的整体舒适性。
2. 工厂和工艺设备：暖通空调CAD可以模拟和优化工厂和工艺设备的暖通空调系统，确保生产环境的稳定性和产品质量。
3. 商业和办公建筑：暖通空调CAD可以帮助商业和办公建筑的业主和设计师选择和优化合适的暖通空调系统，提供舒适的办公和购物环境。
4. 医疗和实验室环境：暖通空调CAD对于医疗和实验室环境的空气质量和温湿度控制要求非常严格，可以帮助设计师满足相关标准和要求。
5. 高端住宅和豪华酒店：暖通空调CAD可以帮助设计师提供高品质的暖通空调系统，满足用户对于室内环境的高要求，实现个性化和定制化的设计需求。
三、暖通空调CAD的关键功能1. 几何建模：暖通空调CAD可以通过几何建模功能绘制建筑物的几何模型，包括房间、通道、设备等。
暖通空调软件技术及其发展
暖通空调软件技术及其发展【摘要】随着科技的进步，暖通空调软件技术在建筑行业中扮演着越来越重要的角色。
本文首先介绍了暖通空调软件技术的起源，其功能和作用，以及发展趋势。
接着探讨了该技术在智能建筑中的应用情况，并展望了未来发展方向。
结论部分指出，暖通空调软件技术的发展将为建筑行业带来革命性变革，提高建筑能源利用率，并强调其发展离不开人工智能和大数据技术的支持。
通过对暖通空调软件技术的深入研究与应用，建筑行业可以实现更高效、更智能、更可持续的发展，促进行业的创新与改善。
【关键词】暖通空调软件技术, 发展, 起源, 功能, 作用, 趋势, 智能建筑, 应用, 未来发展方向, 革命性变革, 能源利用率, 人工智能, 大数据。
1. 引言1.1 暖通空调软件技术及其发展暖通空调软件技术作为建筑行业的重要组成部分，具有日益重要的地位和作用。
随着科技的不断进步和发展，暖通空调软件技术也在不断创新和完善，为建筑行业带来了许多革命性的变革。
本文将探讨暖通空调软件技术的起源、功能和作用、发展趋势、在智能建筑中的应用以及未来发展方向，旨在深入了解暖通空调软件技术的现状和未来发展。
通过对暖通空调软件技术的深入研究，可以更好地掌握其核心技术和应用前景，为建筑行业的科学发展提供有力的支持和指导。
暖通空调软件技术的发展不仅能提高建筑能源利用率，还能为建筑行业带来更多的智能化和高效化解决方案，为建筑环境的舒适性和可持续发展作出积极贡献。
2. 正文2.1 暖通空调软件技术的起源暖通空调软件技术的起源可以追溯到20世纪80年代初，当时随着计算机技术的发展，人们开始意识到利用软件来提高建筑暖通空调系统的效率和控制是必要的。
最早的暖通空调软件是基于简单的控制算法和数据处理功能，用于实现基本的温度调节和空气流通控制。
随着计算机硬件和软件技术的不断改进，暖通空调软件技术逐渐发展成为功能更为复杂和精细化的系统，能够实现多种独立控制和智能优化算法的应用。
暖通空调CAD编程思路初探

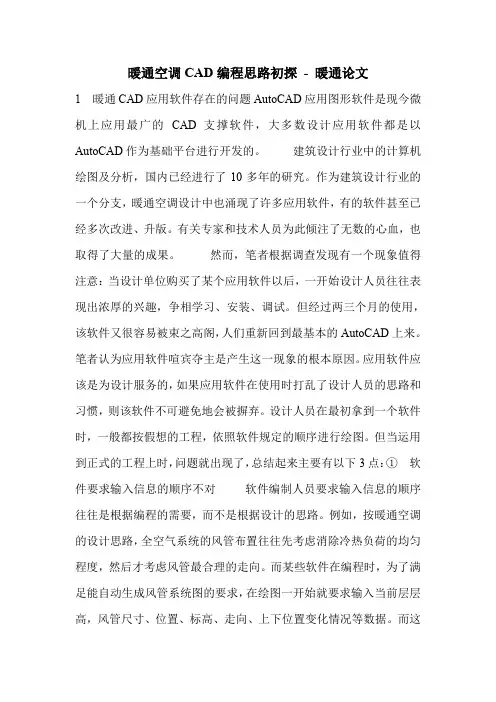

暖通空调CAD编程思路初探- 暖通论文1暖通CAD应用软件存在的问题AutoCAD应用图形软件是现今微机上应用最广的CAD支撑软件，大多数设计应用软件都是以AutoCAD作为基础平台进行开发的。
建筑设计行业中的计算机绘图及分析，国内已经进行了10多年的研究。
作为建筑设计行业的一个分支，暖通空调设计中也涌现了许多应用软件，有的软件甚至已经多次改进、升版。
有关专家和技术人员为此倾注了无数的心血，也取得了大量的成果。
然而，笔者根据调查发现有一个现象值得注意：当设计单位购买了某个应用软件以后，一开始设计人员往往表现出浓厚的兴趣，争相学习、安装、调试。
但经过两三个月的使用，该软件又很容易被束之高阁，人们重新回到最基本的AutoCAD上来。
笔者认为应用软件喧宾夺主是产生这一现象的根本原因。
应用软件应该是为设计服务的，如果应用软件在使用时打乱了设计人员的思路和习惯，则该软件不可避免地会被摒弃。
设计人员在最初拿到一个软件时，一般都按假想的工程，依照软件规定的顺序进行绘图。
但当运用到正式的工程上时，问题就出现了，总结起来主要有以下3点：①软件要求输入信息的顺序不对软件编制人员要求输入信息的顺序往往是根据编程的需要，而不是根据设计的思路。
例如，按暖通空调的设计思路，全空气系统的风管布置往往先考虑消除冷热负荷的均匀程度，然后才考虑风管最合理的走向。
而某些软件在编程时，为了满足能自动生成风管系统图的要求，在绘图一开始就要求输入当前层层高，风管尺寸、位置、标高、走向、上下位置变化情况等数据。
而这些数据在设计初期往往是一些待定量，设计人员很可能由于各工种配合协调或其它原因对此作调整。
这样，牵一发而动全局，几乎前功尽弃。
当然，软件开发人员的本意是一步到位，省时省力，殊不知设计过程实际是一个不断补充和修正的过程。
过早、过多地要求输入某些数据，会使设计人员陷入一个尴尬的境地：明知无用，还是要输入，否则无法进行下一步的工作；输入以后，随时可能更改，然后从头开始，岂非白费功夫! ②软件绘制图元的方式不对一般软件的主要绘图形式是选单加图块。
暖通空调相关图纸
∙
∙
本图纸为套控制原理图,包括对风机,加热器,加湿器,杀菌灯,主接触器,中间继电器等的控制。
适用于医院，学校，餐饮，酒店，宾馆，办公室，会议室等。
图纸格式为dwg，希望对您有所帮助，以下是图纸的部分内容：
控制原理图1：
控制原理图2：
（二）
∙
∙
本图纸为暖通空调控制大样cad图，内容有各种控制原理图，分水供水及新风开挂控制图等等，图纸的格式为dwg，希望对您有帮助，以下是图纸的部分内容：
标准层分区供水及新风开关控制示意图
风机盘管冷热控制原理图
空调机组控制原理图
（三）
∙
∙
本图纸为办公楼空调cad平面图，内容有各层风路、水路平面图、风系统、水系统原理图，以及剖面图，施工说明等等，希望对您有帮助，以下是本图纸的部分内容：
一层空调风路平面图
空调机房建平面图
（四）
∙
∙
内容介绍：
本图纸为一套空调图纸集，图纸格式为dwg，希望对您有帮助，以下是图纸的部分内容：
地下一层平面图：
五层平面图。
在CAD中进行暖通设计的方法
在CAD中进行暖通设计的方法CAD（计算机辅助设计）在各个设计领域都被广泛应用，包括暖通设计。
暖通设计是指建筑物中供暖、通风和空调系统的设计。
使用CAD软件可以帮助工程师们更高效地进行暖通设计工作。
下面将介绍在CAD中进行暖通设计的一些方法和技巧。
1. 创建建筑物模型：在CAD软件中，首先需要创建建筑物的模型。
可以根据建筑物的平面图和立面图，使用CAD中的绘图工具绘制建筑物的轮廓。
可以使用线条工具绘制墙壁、楼梯、走廊等。
同时，还可以通过绘制线条来标记出门窗、天花板和地板等。
2. 添加暖通系统元素：在建筑物模型创建完成后，可以开始添加暖通系统的元素。
例如，可以使用CAD软件中的工具添加暖气片、换热器、风机盘管等设备。
可以选择合适的元素样式并将其放置在相应的位置。
可以使用CAD软件中的缩放和旋转功能来调整元素的大小和方向。
3. 绘制管道和风管：在暖通设计中，管道和风管的布置非常重要。
可以使用CAD软件中提供的绘图工具绘制管道和风管的路径。
可以通过绘制直线、弯曲线和曲线等来连接设备和供热、供冷或供气点。
可以使用CAD软件中的尺寸和标注功能来确保管道和风管的尺寸和长度正确无误。
4. 进行布线：在CAD软件中进行布线是暖通设计的关键一步。
可以使用CAD软件中的连接功能将设备、管道和风管连接起来。
可以选择合适的连接方式，例如通过绘制连接线或使用特定的连接工具。
可以根据需求添加支撑和吊杆来固定管道和风管。
5. 进行空间分析：在CAD软件中进行暖通设计时，需要进行空间分析来确保设备和管道的布置合理。
可以使用CAD软件中的3D建模功能来查看建筑物的立体效果。
可以旋转、缩放和移动建筑物模型，以便更好地观察和分析。
6. 进行能源模拟：CAD软件中的能源模拟功能可以帮助工程师们评估暖通系统的能效。
可以根据建筑物材料、暖通设备和管道的特性，进行能源模拟分析。
通过模拟分析，可以得出暖通系统的能耗、效率和温度分布等重要信息。
AutoCAD暖通空调设计与天正暖通THvac工程实践(中文
读书笔记模板
01 思维导图
03 目录分析 05 精彩摘录
目录
02 内容摘要 04 读书笔记 06 作者介绍
思维导图
本书关键字分析思维导图
范例
工程
天正
技术
设置
方法
编辑
设计
制图
行业 空调
对象
实践
习题
制图
图形
方法
绘制
使用
内容摘要
本书从CAD制图技术与行业应用出发，以AutoCAD 2014和天正暖通THvac 2014为工具，通过29个范例和31个 上机题，全方位介绍CAD制图技术和各类暖通图的绘制方法、流程与技巧，使读者掌握技能、获取经验，快速成 为暖通空调专业制图高手。全书共分14章，第1～9章以16个常用暖通图为范例，详解AutoCAD基本制图技术及其 在暖通空调制图中的应用；第10~13章则给出8个应用范例和8个上机题，来全面介绍暖通空调制图的国家标准和 暖通行业的制图分类；第14章则通过5个范例来介绍天正暖通与AutoCAD结合起来绘制暖通工程图的技术和方法。 本书立足行业应用，内容系统全面，实例典型，技术含量高，是专门针对暖通行业的AutoCAD初、中级用户开发 的实践型教材。
制图图的国家 标准
4
第11章采暖工 程制图
5
第12章空调通 风工程制图
第14章天正暖通 THvac 2014与暖通
制图
第13章冷热源与供 热工程制图
习题答案
1.1计算机绘图基本知识 1.2 AutoCAD 2014快速入门 1.3 AutoCAD 2014图形的环境设置 1.4命令的操作 1.5管理命名对象 1.6创建图层 1.7专业的天正暖通设计软件THvac 1.8习题
CAD实例：中望暖通专业高效的采暖设计功能
中望暖通专业高效的采暖设计功能中望水暖电工程设计整体解决方案（包含中望暖通、中望给排水、中望电气，以下简称“中望水暖电”）集成了建筑设计系统中的暖通、给排水和电气的专业CAD设计软件，摒除了传统的设备软件分开的模式，极大地方便工程师进行各专业之间的交互和CAD协同设计。
其中，广受暖通工程师认可的中望暖通，涵盖了采暖、空调水路、风管、多联机、负荷计算、水力计算、焓湿图等内容功能，真正实现了采暖通风空调CAD 设计与计算一体化，能够帮助提高设计效率。
下面，通过绘制一张“单管--异程采暖”的CAD图纸来介绍采暖设计这个菜单的详细功能。
Step1: 建筑模型中望水暖电兼容建筑8.5版本的实体，因此我们可以直接打开建筑模型作为设计底图，也可使用中望水暖电嵌套的建筑功能进行底图的修改与创建。
下图一是通过建筑中的功能绘制出来的建筑图形。
图一/使用中望水暖电绘制建筑CAD图纸Step2：布置散热器通过采暖菜单中的“散热器”功能，软件提供有三种方式布置散热器，分别是“任意布置”、“沿墙布置”、“窗中布置”。
我们选择“窗中布置”，然后设置好散热器的参数，框选图形，就可以非常方便的将散热器布置在窗子的中间，如下图二所示。
图二/中望暖通快速布置散热器Step3：绘制立管，散立连接使用“采暖立管”功能则可快速布置立管，操作非常简单编辑：点击采暖立管--供水立管，即可绘制所需立管图形。
同时，“散立连接”功能提供了多种散热器和立管的连接方式，工程师可以按照个人习惯任意选择。
我们选择“顺流式”，然后选择图形中的散热器和立管，就可以实现散立连接。
最终的效果如下图三所示。
图三/中望暖通实现散立连接Step4：绘制采暖管线在绘制图形之前，我们需要将当前的图纸复制粘贴生成两张图纸，因为采暖管线的绘制分为供水和回水，后续还要出系统图，所以我们提前将供水和回水的两个部分绘制出来。
接下来使用“采暖管线”的功能，选择“供水干管”就可以将供水管快速绘制在图形中。
建筑暖通空调CAD4(1028)
荷计算其管径和系统的阻力，生成Excel计算表 。 （6）空调风系统的设计和水力计算。 （7）采暖系统的设计。 （8）分户计量的供热系统的设计计算。 （9）冷冻机房设计。 （10）动力专业设计，双线管道和阀门绘制及材料统计。
4. 计算参数：
① 室内计算参数
舒适性空调：
根据我国《采暖通风与空气调节设计规范》规定，
舒适性空调室内计算参数如下：
夏季：温度 相对湿度 风速
24~28℃； 采用40%~65%； 不应大于0.3m/s；
冬季：温度 相对湿度 风速
18~22℃； 采用40%~60%； 不应大于0.2m/s；
工艺性空调：
2、有利于统一格式，便于图形的管理和使用。
（1）图形界限（LIMITS）
图形界限即绘图的范围，相当于手工绘图时图纸的大小。
如：设置某图形界限宽为421，高297，并通过栅格显示该 界限。（A3图纸）
（2）单位（UNITS）
对任一图形而言，总有其大小、精度以及采用的单位。在 CAD中，屏幕上显示的只是屏幕单位，但屏幕单位对应一 个真实的单位。单位不同其显示格式也不同。 在单位命令执行后，弹出一个包括长度、角度、设计中心 块的图形单位和输出样例四个区的对话框。
空调：
风管最小表示尺寸：为了清楚表示图面信息，有时需要放 大图素，但其属性不改，标注统计仍为实际数值。 有时出 图比例设为1：200时，如果100宽度的风管在加粗出图时 会不清楚，则就可设置最小表示尺寸200。小于200的都按 最小表示尺寸200表示。
CAD技术在暖通空调中的作用.doc
CAD技术在暖通空调中的作用.doc1、学无止境CAD技术在暖通空调中的作用社会的巨大变革也为CAD技术带来了机遇与挑战，那么面对如此多的数字需求者，如何实现数据共享？还有社会进展日新月异，软件升级和更新也是个挑战。
国家加大了人才强国政策，在高校培育了很多优秀的软件开发师，将CAD带入了大学校内。
暖通行业的软件从其它软件中脱影而出，在高度进展的软件市场主动竞争。
国内主要暖通系统目前，国内主要的暖通系统有：天正暖通THvac系统、鸿业暖通ACS系统、皓辰暖通Inter-NT系统。
下面笔者将简洁介绍一下这些系统。
1995年北京天正工程软件有限公司推出了THvac设备软件，并依据客户需求不断完善升级，尤其是THvac5.0转变了绘制平面图的方式，在绘制图形中记录下管线的参数，而且这些参数都是按肯定顺2、序逐个记录的。
ACS4.2空调暖通CAD软件是鸿业科技公司推出的系列建筑类CAD系列产品之一，该软件是专业设计人员归纳总结在暖通空调工程设计的一些问题的基础上，结合如今暖通的进展潮流，计算和绘图高度结合，甚至是一体化。
皓辰暖通Inter-NT系统，该软件在总结大量暖通工程设计阅历的基础上，结合暖通专业技术的新进展，吸取了国内外阅历，去其糟粕取其精华，提供给了工程师全新的设计空间。
CAD运用存在的问题可见，我国很早就开始了关于计算机帮助设计的讨论，但是面对21信息化社会的挑战，我国也紧跟叫不努力寻求进展。
目前，机械行业对CAD的使用是最普遍的，其次便是有关建筑行业的。
可见，我国暖通CAD软件还不是特殊发达。
AutoCAD几乎在暖通行业垄断了，当然，我国与国3、外的差距还是很大的，特殊突出表达在工作效率方面，再就是创新能力缺乏，许多开发都回到了原始AutoCAD。
那么，是哪些因素造成我国目前该技术运用还不发达呢？笔者总结出以下几点：1标准化问题不完善首先是标准化的问题，对CAD的标准化工作要进行很深入的讨论，主要是要付诸实践，国内外也做过很多这方面额工作。
暖通空调软件技术及其发展
暖通空调软件技术及其发展1、前言暖通空调软件能够按用处分为辅助绘图(CAD)软件、设计计算软件和模仿剖析软件，按其与Internet的关系能够分为离线应用软件和Internet在线应用软件，这些软件共同构成了暖通空调范畴一个重要的开展方向，本文就这些软件自身及其开展作一个扼要的回忆。
自1946年第一台电子计算机降生以来，科学技术发作了一场深入的反动，计算机不只有惊人的运算速度和很高的计算精度，还具有记忆、判别等功用，同时计算机软件技术也在的不时开展和完善，计算机及其软件的牢靠性和应用性越来越高，它们已成为人们工作和生活中不可或缺的工具。
暖通空调软件在暖通空调系统设计、暖通空调设备消费等方面得到了普遍的应用。
暖通空调软件最早应用于暖通空调设计和制造范畴的计算机辅助设计，目前，暖通空调CAD和设计计算软件曾经获得了很大的成就，暖通空调设计专家系统软件曾经用于暖通空调系统的设计和决策，能耗剖析软件、气流模仿CFD(计算流膂力学)软件的应用使设计人员在大楼建成之前就能对暖通空调系统的运转工况和能耗状况进行模仿，从而据此选择最优的设计计划。
不难发现，暖通空调软件阅历了一个从简单到复杂、从粗糙到精密、从面向过程无友好程序界面到面向对象界面友好、从离线到网络的开展过程，随着计算机软件技术和网络技术的不时开展，暖通空调的软件也愈加完善，更好地为暖通空调工程师效劳。
我们应该跟上时期的步伐，及时地充沛应用计算机软件技术，使暖通空调技术的开展不时推向行进。
2、暖通空调软件技术2.1 暖通空调辅助设计软件暖通空调辅助设计软件包括辅助绘图(CAD)软件和设计计算软件，就我国的状况来说，暖通空调辅助设计软件的开展大致阅历了三个阶段：起步、开展、成熟。
1)起步阶段(20世纪70年代左右)各大学和研讨单位研制开发一些契合国情的暖通空调程序软件库，但多为部分性的，掩盖面不宽，程度也有限。
2)开展阶段(20世纪80年代左右)国度出资研制开发《建筑工程设计软件包》(BDP)，作为国度“六五”科技攻关项目，该软件于1986年5月经过国度(部级)审定，被誉为当时具有国际程度的优秀软件，并在尔后的数年里，在国内得到了较为普遍的应用。
暖通CAD上机实践指导
暖通CAD上机实践指导暖通CAD是暖通工程中的绘图软件，它是直接利用计算机进行绘图设计的一种专业软件。
暖通CAD在实际工程设计中，可以用于绘制暖通系统、通风空调系统、建筑物排水系统等各类管道和设备的细节绘制。
为了更好地利用暖通CAD进行工程设计，本篇文档将为大家提供一些上机实践指导。
第一步：熟练掌握暖通CAD的基本功能在使用暖通CAD进行实际的绘图工作时，首先需要熟练掌握软件的基本功能。
主要包括新建、打开、保存、插入块、插入图片、更改层、页设置、快捷键等基本操作。
掌握这些基本操作可以使我们在绘图时更加得心应手。
第二步：掌握图层的设置与应用图层的设置对于绘图工作至关重要，因为不同类型的图层有不同的颜色、线型、线宽等特性。
在进行绘图工作时，需要根据实际需要设置相应的图层，如绘制负荷图时可以单独设置一层，细节图可以在不同的图层中进行设置。
第三步：掌握常用命令在进行绘图工作时，我们需要掌握常用命令，如绘图线条、圆、矩形、多边形等。
在使用常用命令时，需要注意参数的设定，如线条的宽度和颜色，圆和矩形的大小等。
第四步：掌握细节设计在进行绘图工作时，需要注意细节的设计。
如排水系统中管道的连接处需要有插槽，通风空调系统中需要有角度、弯头等特殊形状的设备。
掌握细节设计可以使绘图更加美观，也能够更好地符合实际需要。
第五步：掌握组合图在进行实际的工程设计中，一张绘图通常需要包括多个部分，如钢结构、排水系统、通风系统等。
需要将这些单独绘制的图形组合成一个整体。
掌握组合图的设计可以使绘图更加规范和完整。
第六步：提高效率在实际的工程设计中，需要不断提高绘图效率。
如使用快捷键、复制命令、块命令等可以缩短绘图时间。
此外，对于一些重复性的设计，我们可以保存为块，以便后续使用。
总之，暖通CAD的实际操作需要结合实际工程需求进行灵活运用，需要不断地进行实践锤炼。
通过以上上机实践指导，可以帮助大家更好地掌握暖通CAD的设计技能，提高绘图效率，为实际工程设计提供更加实用的技术支持。
暖通空调CAD标准
暖通空调CAD标准在现代建筑设计与施工中，暖通空调系统扮演着至关重要的角色。
它不仅影响着室内环境的舒适度，还关系到能源的有效利用和建筑的可持续性。
而在暖通空调系统的设计过程中，计算机辅助设计（CAD）技术的应用极大地提高了工作效率和设计质量。
然而，要确保 CAD 设计的准确性、规范性和一致性，就需要遵循一系列的标准。
暖通空调 CAD 标准涵盖了多个方面，包括图形符号、图层设置、尺寸标注、文字注释等等。
首先，图形符号的标准化是至关重要的。
统一的图形符号能够清晰准确地表达暖通空调系统的各个组件和设备，避免产生混淆。
例如，对于风机、空调机组、风道等常见设备，都应有明确规定的标准符号。
这样，无论是设计师之间的交流，还是施工人员对图纸的理解，都能够更加顺畅。
图层设置也是暖通空调 CAD 标准中的重要一环。
通过合理的图层划分，可以将不同类型的图形元素分类管理，如设备层、风道层、水管层等。
这样在编辑和修改图纸时，能够方便地对特定类型的元素进行操作，同时也能保证图纸的整洁和清晰。
而且，不同的图层还可以设置不同的颜色、线型和线宽，以增强图纸的可读性。
尺寸标注的准确性和规范性同样不容忽视。
在暖通空调 CAD 设计中，各种设备的尺寸、风道的尺寸、管道的尺寸等都需要精确标注。
标注的字体大小、样式和位置也应符合标准，以便于清晰地传达设计信息。
此外，尺寸标注的单位应统一，通常采用国际单位制，避免因单位不一致而导致的误解和错误。
文字注释在暖通空调 CAD 图纸中起着补充说明的作用。
注释的内容应简洁明了，准确表达设计意图和相关要求。
例如，对于设备的型号、性能参数、安装要求等，都应进行详细的文字注释。
文字的字体、字号和颜色也应与整体图纸风格协调一致，便于阅读。
遵循暖通空调 CAD 标准还能够提高设计的效率。
当设计师都按照统一的标准进行设计时，可以减少重复劳动和错误修改。
同时，标准化的设计文件也便于与其他专业进行协同工作，如建筑结构、电气等。
探讨CAD技术在我国暖通空调中的应用
相 互 作 用 ，该 项 技 术 也 存 在 这 个 问题 。例 如 负
荷 计 算 方 法 规 程 不 明 ，无 统 一 标 准 。相 关 的制 强 国政策 ，在 高校培养 了许多优秀的软件开发 图 标 准 也 有 待 完 善 ， 目前 的 制 图 方 式 并 未 能 充 师 ，将 Ｃ ＡＤ 带 入 了 大 学 校 园 。 暖 通 行 业 的 软 分 发挥计算机绘图特长。还有 ，软件计算就是 件从其它软件 中脱 影而出 ，在高度发展的软件 结 果 准确 度 不高 。 市场积极竞争 。
提 出 了 计 算 机 图形 学 等 新 思 想 。第 三 阶段 ，２ Ｏ
切 从 实 际 出 发 ，软 件 开 发 工 程 是 应 该
３ Ｃ Ａ Ｄ 运 用 存 在 的 问 题
可 见 ，我 国很 早 就 开 始 了关 于 计 算 机 辅 助 设 计 的研 究 ， 但是面对 ２ １ 信息化社会的挑 战，
公 司推出的 系列建筑类 ＣＡ Ｄ 系列产 品之一 ， 该软件是专业设计 人员归纳总结在 暖通 空调工 成 的 ， 目前 ，好 的一 款 Ｃ ＡＤ 绘 图 软 件 还 是 我 程设计 的一些 问题 的基础上 ，结合 现在 暖通的 们 在 日常 绘 图 中所 必 不 可 少 的 ，我 们 对 这 个 问 发展潮流 ，计算和绘 图高度结合 ，甚至是一体 题 应 该 引 起 足 够 的 重 视 。 化。 国 家 也 应该 加 大体 制 改 革 ，包 括 宏 观 改 革 皓辰 暖 通 Ｉ ｎ ｔ ｅ ｒ － ＮＴ系统 ，该 软件 在 总结 还有以企业单位为主的微观方面的体制改革。 大量暧通工程设计经验的基础上 ，结合 嗳通 专 业技术的新发展 ，吸取了 国内外经验 ，去 其糟 粕取其精华 ， 提供 给了工程师全新 的设 计空间。
暖通空调CAD技术及相关软件的开发
暖通空调CAD技术及相关软件的开发摘要：随着计算机技术的发展及广泛应用，暖通行业中计算机的使用也越来越多。
本文叙述了当前国内外暖通行业计算机辅助设计技术的发展概况，指出了国内本技术领域的布局特点及困扰暖通CAD技术向应用性普及的因素。
分别以AutoCAD二次开发和独立平台开发两方面为立足点提出了面向实用的软件开发方式及思路。
关键词：计算机CAD 软件开发暖通行业软件0 引言随着计算机技术的发展及广泛应用，暖通行业中计算机的使用也越来越广泛。
计算机的使用不仅可以解决原来人工很难完成的任务，如精确的数值计算，环境参数模拟等，更重要的是它加快了设计者的工作效率，可以使工程师高效率高质量的完成设计工作。
目前计算机在暖通领域的应用主要有CFD（计算流体力学）技术，CAD（计算机辅助设计）技术等。
前者主要是一些科研机构做流体仿真的研究，用来模拟建筑环境参数的分布状况。
而后者正是广大设计单位日常使用频率最高的实用性技术。
本文主要讨论后者的发展概况和国内存在的问题，最后笔者根据自己的CAD实践经历提出一种面向实用的CAD软件开发思路。
CAD技术在设计院中的应用主要体现在两个方面。
一方面为计算机辅助计算，这主要是解决在设计中的负荷计算，水力计算，湿空气分析等问题。
另一方面为计算机辅助绘图，这主要是代替过去费时、费力的手工绘图。
方案阶段可以手工示意，初步设计和施工图及最后的竣工图一般单位都要求计算机出图。
1 发展概况在我国，计算机应用于暖通领域起步于80年代。
当时主要精中在辅助计算上，主要包括冷热负荷计算，水力平衡计算等。
主要使用的语言为FORTRAN，BASIC等高级语言。
由于计算工作的基础和规律性很强，有固定的计算公式，与计算机特征相吻合，到80年代末暖通的计算程序已基本定型。
在以后的发展过程中这些程序只做了进一步的完善和语言上的调整，没有本质变化。
本阶段的代表人物为陈在康，武建勋，施鉴诺及他们合著的<<暖通计算机方法>>，该书曾在一些高校被列为暖通专业规定的选修课。
天正暖通cad
7.2.2 快捷工具条
菜单： [工具]∣[选项] ∣ [天正设置] 定制自己需要的快捷工具条。 单击“工具条”按钮 具条”对话框。 ，打开“定制天正工
7.3 设置
7.3.1 初始设置
1、命令启动方式： [设置]∣[初始设置] 2、设置内容
7.3.2 当前比例设置
选择：[设置]∣[当前比例]
比例修改后，图形的长度范围都保持不变，但
是再进行尺寸标注时，标注、文字等就发生了 变化。
7.3.3 图层管理
选择：[设置]∣[图层管理]
“图层管理”对话框中包括了天正暖通中各种
管线的图层。用户可以对每个图层名、颜色和 备注进行修改。
7.3.4 线型管理
选择：[设置]∣[线型管理] 功能：“文字线型”选项组 “文字设置”选项组 “创建”按钮 “修改”按钮 “删除”按钮
7.2 用户界面
天正软件保留了AutoCAD的所有下拉菜单和图
标菜单，没有加以补充和修改，从而保持
AutoCAD的原汁原味，天正暖通THvac建立了自
己的菜单系统。
7单
7.2.1 屏幕菜单
天正暖通的所有功能调用都可以在天正的屏幕 菜单上找到，以树状结构调用多级子菜单。 注意： 1、如果天正菜单被关闭，使用Ctrl+“+”组合键 重新打开。 2、右击菜单命令会自动打开本命令的帮助文 档。
十多年来天正公司一直以诚心实意为建筑设计者提供实用高效的设计工具为理念应用先进的计算机技术研发了以天正建筑为龙头的包括暖通给排水电气结构日照市政道路市政管线节能造价等专业的建筑cad系列软件
第七章 天正暖通与暖通制图 主要内容：
7.1 天正暖通软件介绍 7.2 用户界面 7.3 设置 7.4 采暖平面图
中望暖通以中望CAD为平台
中望暖通以中望CAD为平台，是中望公司总结多年从事CAD软件开发经验，结合当前国内同类软件的特点，搜集大量设计单位对暖通软件的功能需求，向广大设计人员推出的全新智能化软件。
主要功能有：空调负荷计算：计算空调冷负荷、计算空调热负荷和采暖热负荷。
负荷计算符合最新的国家规范，软件中建立了全国的气象参数库，通过简洁的数据输入，可快速生成计算书，简捷明了，便于验算。
采暖热负荷的计算可对户间传热进行单独的计算和统计，适用于分户热计量系统的设计。
空调水系统设计：通过布置风机盘管、空调器等设备、管线、管线自动连接设备、水力计算，由平面图自动转绘系统图。
自动统计设备、材料。
空调水系统的水力计算：水力计算程序从图形中自动提取计算数据，可根据设定流速、比摩阻或管线承担的负荷计算其管径和系统的阻力，生成计算表，并把计算结果赋回图形实体，用于标注和材料统计。
水管阀件图库：允许用户扩充，系统自带图块符合国家最新的制图标准。
空调风系统设计：通过布置设备、管线、管线自动连接设备、水力计算，由平面单线图自动转绘系统图、平面双线图、系统双线图。
自动统计设备、材料。
软件还提供直接绘制双线风管的命令，并有变径、弯头、三通、四通、来回弯等丰富的管件连接和编辑命令，大大减轻绘图的劳动强度。
空调风系统的水力计算：水力计算程序从图形中自动提取计算数据，可根据假定流速、静压复得或阻力平衡法计算管径和系统的阻力，生成Excel计算表，并把计算结果赋回图形实体，用于标注和材料统计。
采暖系统设计：对于传统形式的单管、双管、水平串联、水平跨越等系统，可根据平面图自动生成系统图。
单管水力计算、双管水力计算从系统图中提取计算数据，生成计算书并把管径、散热器片数信息赋回系统图、平面图中，用于标注、统计。
分户计量的供热系统：可计算、绘制各种形式的地热盘管；用散热器采暖的，可由平面图自动生成户内系统图；分户计量系统的水力计算程序生成Excel格式的计算书，并绘制立管系统图、原理图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖通空调CAD技术及相关软件的开发摘要：随着计算机技术的发展及广泛应用，暖通行业中计算机的使用也越来越多。
本文叙述了当前国内外暖通行业计算机辅助设计技术的发展概况，指出了国内本技术领域的布局特点及困扰暖通CAD技术向应用性普及的因素。
分别以AutoCAD二次开发和独立平台开发两方面为立足点提出了面向实用的软件开发方式及思路。
关键词：计算机CAD 软件开发暖通行业软件0 引言随着计算机技术的发展及广泛应用，暖通行业中计算机的使用也越来越广泛。
计算机的使用不仅可以解决原来人工很难完成的任务，如精确的数值计算，环境参数模拟等，更重要的是它加快了设计者的工作效率，可以使工程师高效率高质量的完成设计工作。
目前计算机在暖通领域的应用主要有CFD（计算流体力学）技术，CAD（计算机辅助设计）技术等。
前者主要是一些科研机构做流体仿真的研究，用来模拟建筑环境参数的分布状况。
而后者正是广大设计单位日常使用频率最高的实用性技术。
本文主要讨论后者的发展概况和国内存在的问题，最后笔者根据自己的CAD实践经历提出一种面向实用的CAD软件开发思路。
CAD技术在设计院中的应用主要体现在两个方面。
一方面为计算机辅助计算，这主要是解决在设计中的负荷计算，水力计算，湿空气分析等问题。
另一方面为计算机辅助绘图，这主要是代替过去费时、费力的手工绘图。
方案阶段可以手工示意，初步设计和施工图及最后的竣工图一般单位都要求计算机出图。
1 发展概况在我国，计算机应用于暖通领域起步于80年代。
当时主要精中在辅助计算上，主要包括冷热负荷计算，水力平衡计算等。
主要使用的语言为FORTRAN，BASIC等高级语言。
由于计算工作的基础和规律性很强，有固定的计算公式，与计算机特征相吻合，到80年代末暖通的计算程序已基本定型。
在以后的发展过程中这些程序只做了进一步的完善和语言上的调整，没有本质变化。
本阶段的代表人物为陈在康，武建勋，施鉴诺及他们合著的<<暖通计算机方法>>，该书曾在一些高校被列为暖通专业规定的选修课。
在80年代后期国内出现了美国AutoDesk公司的AutoCAD绘图软件，它以普通的PC为平台，拥有强大的绘图功能和稳定的系统结构。
基于以上的特点AutoCAD开始在国内一些机构被学习和使用。
AutoCAD的使用可以说是暖通CAD历史上的一次飞跃。
至今为止，AutoCAD已成为世界上使用率最高的CAD软件。
国内暖通绘图CAD的应用是随着建筑CAD的发展而发展起来的，80年代末，由于国家有关部门的重视，许多单位开始进行建筑CAD的研制与开发，并且很快形成了一定的规模，在此基础上暖通计算机绘图也迅速崛起，并渐渐和建筑CAD脱离，至90年代初形成了多套相对完整、独立的暖通软件包。
这些软件包主要功能包括：建筑条件图的绘制、冷热负荷计算、供暖空调平面图与系统图的绘制和自动生成，在一定程度上满足了设计人员的需要。
这时期的软件基本上有两种平台。
一是自己独立的软件平台，但是与AutoCAD的数据共享比较困难。
而更多的是在AutoCAD基础做出的二次开发。
这时期比较著名的软件有国家机械委北方设计研究院开发的暖通CAD系统，北京华远公司开发的HOUSE软件包及铁道部6个设计院联合开发的HVAC-CAD软件包。
随着计算机硬件技术的不断进步，硬件已不再是计算机在暖通领域上应用的障碍。
人们研究的重点都精中在了应用于暖通的计算机软件开发上。
到了90年代，由于有多种方便又快捷的计算机高级语言的出现，编写面向暖通方面应用的计算程序已相对简单，并且可以方便的制作出友好的人机交互界面。
甚至一些普通的编程爱好者就都可以独自完成焓湿图分析，负荷计算，水力计算等软件。
这时一些科研机构就把精力转到了CFD这项国外一直比较领先的技术上，开始学习和研究一些国外的流体分析软件。
在进入21世纪的同时，我们经历了整个世界信息化和网络化带来的变革。
整个世界的信息交流变的比从前任何时期都方便，这时如何实现数据的共享和快速的得到软件更新的问题又摆在了开发者的面前。
国内一些高校又开始了CAD应用集成及网络化的研究。
由于国家对建设的投入，工程建设中工作量的日益增加，加快了对绘图速度的要求。
国内出现了更多的CAD辅助绘图软件，而在暖通方面，发展完善和应用较多的基本上都是在AutoCAD 平台上二次开发的软件。
上世纪开发出的软件又进一步得到了完善，而其中一些则是从其它软件中脱影而出，以其高度的集成性和一体化程度在国内的市场上杀出了自己的一片天空。
目前国内常用的软件我们看到的有建研院的ABD软件包、北京（洛阳）鸿业公司的ACS软件包、北京天正公司的THvac软件包等。
相比之下，国内的CAD技术要比国外一些发达国家落后，这主要还是体现在自动化程度不高和图纸深度不够两方面。
国外的暖通设计工作相对建筑设计比较独立，如在英国和日本专门从事建筑设备设计的设计院很多。
这些单位往往只做建筑工程中除土建方面的设计工作，这些工作又分为空调、给排水（日本称卫生）、电气的设计。
由于发达国家强调建筑以人为本宗旨，建筑的室内标准要求又偏高，整个建筑在设计过程中的投入就会很大。
这就使得暖通设计更加独立和分工，相对的暖通软件也比较独立。
这些软件很多都是在施工单位对图纸作进行深化时使用，图面表达非常接近施工。
在英国的CAD软件很多，面向建筑设备的有400多种，其中面向暖通空调的有100多种。
它们当中多数是辅助完成某种计算的独立软件。
而辅助绘图用的也是独立平台的集成软件，它可以先前将建筑的AutoCAD的图纸输入作为条件图，再进行设备图的绘制。
其中应用较广的是Hevacomp和Cymap公司的CAD link软件。
日本对暖通设计图纸深度要求很高，施工图一般都出到1：50的比例甚至更高。
使用的软件也多是独立平台的2.5维的设计软件。
当前应用较广的绘图软件有CAD We'll CAPE、CADWA Evolution等。
总而言之，以上两个国家在暖通CAD方面，由于有功能强大的软件支持，施工图纸深度和国内图纸都有质的差别。
2 国内存在的问题虽然国内一些科研机构在很早就开始了计算机辅助设计的研发，但是就目前的市场应用来看，国产软件正在困惑中求生存。
国内钻研CAD的多数都面向机械行业，要不就是面向建筑行业的。
所以迄今为止，国内还没有一家真正独立平台的暖通CAD软件能够占有一定的市场。
暖通行业中几乎都是AutoCAD的天下，从工作效率到出图的质量我国的CAD 水平明显和国外存在着一定的差距。
即使是二次开发的软件，一些单位往往刚拿到手时的争相学习，然后不过多久，人们就又回到了最原始的AutoCAD。
分析其中的原因，应该说是多方面的。
笔者根据自己的CAD应用和工程设计实践总结出以下几点，以供参考。
2.1 标准有待普及和完善标准化是实现暖通空调CAD系统集成化，并提高开发效率的关键问题之一。
国际标准化组织（ISO）和国内一些机构已经对CAD的标准化工作做过很多的深入，但是针对暖通行业方面的CAD标准化工作近几年才开始有人探讨，离步入应用阶段还相距甚远。
由于标准相对落后，从事设计的相关人员很难做到一些软件的数据共享，造成重复的数据输入工作。
由于相关的图纸深度及表达方式没有统一要求，造成一些软件不适合有自主样式的设计单位使用。
软件开发者也不知用什么样的数据输出方式和绘图样式才能得到用户的认可。
目前国内也存在暖通CAD软件与设计相关的技术规程接合不紧密的问题，例如没有使用技术规程指定的负荷计算方法，计算书样式等。
一些软件的计算结果也没有经过可信度的认证。
在制图方面，相关的制图标准也有待完善，如现行GB/T 50114-2001暖通空调制图标准也只是针对当时手绘时期中一些主要的表达方式作了规范。
目前还没有一本专门针对计算机制图，且能充分发挥计算机绘图特长的制图标准面世。
如GB 50114-2001中对制图时的线宽要求是b、0.25b、0.5b，这很难实现计算机和手绘的通用，特别是对日常打印机绘图很难适用。
再如双线风管是否画中心线，各种设备在图面上如何表达，标号如何制定，图层名如何设置都没有明确的说明，这就造成了各单位的图面格式不统一，图层和图元样式相对杂乱的局面。
2.2 体制完善和重视程度不够国内的暖通设计工程师多数都是在建筑设计院工作，制定标准的单位一般也是建筑的科研单位或主管部门。
这就给一些人造成了一个误解，他们总以为暖通只是一个与建筑配套的工种。
有的人会说“人家建筑的图纸也没有那么多讲就，就甭说我们暖通了。
制定绘图标准也是他们建筑的带头，不用我们暖通掺和了”。
实际上这种看法是很不理智的。
虽然暖通没有建筑专业的出图量多，但暖通专业必竟在图纸特点和计算机的应用上有比较接近机械的特点，所以我们更应该以自己的专业职责去对待自己的成果。
特别是暖通CAD涉及到的参数之间关系众多，相对其它专业，暖通专业更应该注重各系统之间的关系和具体的实现形式。
现实中一些人还认为:“计算书只是一个形式，我有那么多年设计经验了，估的比你算的都准。
”还有些人认为: “设计院画的太细了没用，到了现场可能改的面目全非，还要有多年安装经验的人才能施工。
”还有人甚至认为: “一个简单的系统，根本不要计算机画图，找个老师傅比划两下都能做的出。
年轻人把电脑摆弄的再好，也不如老师傅两句话”。
由于专业本身的特点，以上的观点在一定程度上有其合理的一面。
但我们更应该看到，随着我们现代化建设的加速发展，仅仅几个老师傅怎能满足大量工程建设工作的需要。
从另一方面讲，经验和技术是相辅相成的，如果我们通过优秀的软件在图纸上解决了所有的问题，问题不再会压到施工安装上去了，那时施工单位也就不再去急需寻找老师傅了。
所以在现阶段，优秀的CAD绘图软件还是必不可少的，这应该引起更多人对它的重新认识。
在其它一些国家，设计院出图只出到设计阶段，不出施工图。
这里的设计阶段不代表国内的扩初设计或初步设计，这一阶段如果和国内的施工图阶段相比，只是没有给出定位和标高，管道的具体连接方法和施工也有一定的距离，可是设备表和系统图都很详尽。
他们所谓的施工图一般是指施工单位（国内的安装公司）另外进行深化后的图纸。
这里的施工图纸就应该和实际非常接近了，它一般只包括平面图和机房详细图。
由于是在设备施工前期出图，建筑和结构和资料也相对比较完善。
日本的施工图上都会把梁精确的表示出来，建筑资料中也会有明确的吊顶高度及灯的布置资料。
以上这些资料，就使得对施工图纸的绘制有了更确切地把撑。
正是有了国外这种体制的存在，很大程度上给绘制精确施工图的软件带来了发展空间，并且软件也能够真正地满足施工统一、拍图完整的要求。
我们从国外的一些经验可以看出，对于国内的一些安装公司，如果单凭设计院出的图纸无法完成安装的话，就必须进行再深化。
