最新CRH2时速200KM动车组概述
CRH2总体介绍1

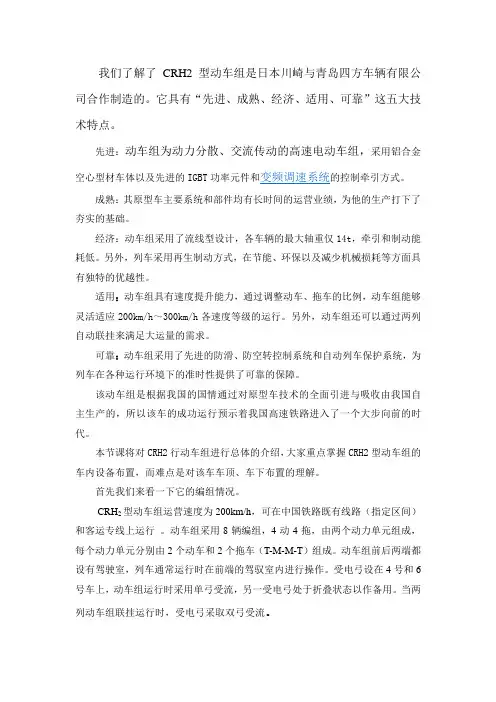

我们了解了CRH2型动车组是日本川崎与青岛四方车辆有限公司合作制造的。
它具有“先进、成熟、经济、适用、可靠”这五大技术特点。
先进：动车组为动力分散、交流传动的高速电动车组，采用铝合金空心型材车体以及先进的IGBT功率元件和变频调速系统的控制牵引方式。
成熟：其原型车主要系统和部件均有长时间的运营业绩，为他的生产打下了夯实的基础。
经济：动车组采用了流线型设计，各车辆的最大轴重仅14t，牵引和制动能耗低。
另外，列车采用再生制动方式，在节能、环保以及减少机械损耗等方面具有独特的优越性。
适用：动车组具有速度提升能力，通过调整动车、拖车的比例，动车组能够灵活适应200km/h～300km/h各速度等级的运行。
另外，动车组还可以通过两列自动联挂来满足大运量的需求。
可靠：动车组采用了先进的防滑、防空转控制系统和自动列车保护系统，为列车在各种运行环境下的准时性提供了可靠的保障。
该动车组是根据我国的国情通过对原型车技术的全面引进与吸收由我国自主生产的，所以该车的成功运行预示着我国高速铁路进入了一个大步向前的时代。
本节课将对CRH2行动车组进行总体的介绍，大家重点掌握CRH2型动车组的车内设备布置，而难点是对该车车顶、车下布置的理解。
首先我们来看一下它的编组情况。
CRH2型动车组运营速度为200km/h，可在中国铁路既有线路（指定区间）和客运专线上运行。
动车组采用8辆编组，4动4拖，由两个动力单元组成，每个动力单元分别由2个动车和2个拖车（T-M-M-T）组成。
动车组前后两端都设有驾驶室，列车通常运行时在前端的驾驭室内进行操作。
受电弓设在4号和6号车上，动车组运行时采用单弓受流，另一受电弓处于折叠状态以作备用。
当两列动车组联挂运行时，受电弓采取双弓受流。
动车组编组含义表我们看到该车每个单元均有符号来表示，那么这些符号就好像我们的名字一样代表着每一个单元，下面我们就来了解一下这些符号的含义。
trailer英音：['treilə] 拖车,挂车coach英音：[kəutʃ] 旅客车厢motor英音：['məutə] 原动力cabin英音：['kæbin] (飞机的)驾驶舱;客舱kitchen英音：['kitʃin] 厨房special英音：['speʃəl] 特别的,特殊的车辆方位我国现有的铁道车辆的方位一般以制动缸活塞杆推出的方向为第一位，相反的方向为第二位。
CRH2型动车组专业介绍
动车组总体题目CRH2型动车车体结构分析姓名学号成绩二〇一四年十二月摘要：随着国内高速铁路各方面的快速发展，原有的CRH1型动车已经满足不了国内客货重载、高速的要求。
在这样情况下，为了满足铁道铁路的运营正常运行，就由南车四方、川崎重工、三菱电机、株洲所、株洲南车电机及石家庄国祥运输设备六家公司联合研发。
并在2007年CRH2型获年度全国铁路科学技术奖一等奖。
而车体作为容纳客货最主要部分，其结构也是动车中设计最重要部分之一。
关键词：CRH2型动车；车体结构组成；车体结构发展1.CRH2型动车现状CRH2系列为动力分布式、交流传动的电力动车组，采用了铝合金空心型材车体，主要型号有：CRH2A、CRH2B、CRH2E 型。
直至于2014年7月，共有314组CRH2系列动车组已出厂，编号分别为CRH2-001A ～CRH2-060A、CRH2-061C ～CRH2-110C、CRH2-111B ～CRH2-120B、CRH2-121E ～CRH2-140E、CRH2-141C ～CRH2-150C、CRH2-151A ～CRH2-204A、CRH2-206A ～CRH2-208A、CRH2-211A ～CRH2-317A。
CRH2型动车，在国内铁路局都有配属。
2.车体结构作用车体是车辆上供装载货物或乘客的部分，又是安装与连接车辆其他组成部分的基础，同时还必须为广大旅客提供安全、舒适的乘坐空间。
3.主要技术参数及其结构特点3.1 主要技术参数动车组采用4动4拖共8辆车编组的形式，车体结构主要分为头车车体和中间车车体两种。
头车车体有底架、侧墙、车端墙、车体附件及司机室头部结构组成，中间车车体由底架、侧墙、车顶、端墙及车体附件组成。
下面是车体主要技术参数：长度头车25450mm中间车2450mm宽度3380mm高度（轨距面）3700mm转向架中心距17500mm地板面距轨面高度1300mm车钩锯轨面高度1000mm车体弯曲固有频率≥10Hz3.2 车体结构特点由于采用采用双壳结构和铝合金材料，使车体具有以下特点：车体结构特点（1）车体断面：宽幅车体，车体横断面最大宽度为3380mm，高3700mm，地板面距离轨面为1300mm，设备仓底罩距离轨面为200mm。
CRH2动车组介绍
CRH2动车组简介CRH2型电力动车组，是中华人民共和国铁道部为国营铁路进行第六次提速及建造中的高速客运专线铁路，向川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车车款之一。
中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速（CRH）车辆均命名为“和谐号”。
CRH2系列为动力分布式、交流传动的电力动车组，采用了铝合金空心型材车体。
一、动车组的基本结构 1．编组结构动车组由8辆车组成，其中4辆动车4辆拖车；首尾车辆设有司机室，可双向驾驶，：2．车辆长度动车组头车长度25.7m，中间车长度25m，总长201.4m，车体宽度3.38m，车体高度3.7m。
3．车顶设备在4、6号车设受电弓及附属装臵，安装高度4m时，受电弓工作高度最低4888mm,最高6800mm，最大升弓高度7000mm。
动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。
4．车端设备设密接式车钩装臵、风挡及空气、电的连接设施等，包括：1列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5．车下悬吊设备每辆车下有空调机组、制动控制装臵。
在2、3、6和7号车下有牵引变流器，在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6．车体结构车体采用铝合金结构，车门处地板距轨面高度1300mm，适合1100～1200mm站台。
二、主要部件、系统的组成及工作原理 1．转向架动车组每节车厢下有两个转向架。
动车下是动力转向架，拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装臵、基础制动装臵、二系悬挂装臵、牵引电机、驱动装臵组成。
每台动力转向架有两根动力轴，电机采用架悬方式。
拖车转向架组成结构基本一致，但没有牵引电机和驱动装臵2 型号这款车型是以日本新干线的E2系1000番台为基础，也是继台湾高铁的700T型后，第二款自日本出口的新干线列车。
供中国使用的CRH2型均使用与E2系相同的牵引电动机。
CRH2动车车辆参数概述
第1章车辆概述目录1.1 概述 (4)1.2 主要技术参数： (4)1.3 具体编组结构 (5)1.4方向定义和标识 (6)1.5 主要设备布置 (7)1.6 安全设备 (15)第1章车辆概述1.1 概述CRH2型EMU (Electric Multiple Unit)适用于我国电气化铁路的既有线和客运专线，采用的是以200km/h 运行的动力分散型交流传动方式。
该EMU 以4辆动车和4辆拖车共8辆车构成一个编组，编组内的各种配置如下图所示。
另外，根据必要配备了可同时使2个编组进行整体运行的相关设备。
T ：拖车 M ：动车 C ：驾驶室车 K ：带酒吧车 S ：一等车1.2 主要技术参数：主电源：25kv （17.5kv-31kv ），50Hz ，单相交流 电动机：额定功率300kw 运行速度：营业运行速度： 200km/h 最高试验速度： ≦250km/h 车体主要尺寸: 车体最大长度头车: 25,700 mm 中间车： 25,000 mm 全长： 201,400 mm车体最大宽度： 3,380 mm 车体最大高度： 3,700 mm 车门处地板面高度： 1,300 mm 车厢天花板高度： 2,277 mm 轨距： 1,435 mm 转向架中心距： 17,500 mm固定轴距： 2,500 mm车轮径： 860 mm车钩中心线高度： 1,000 mm 1.3 具体编组结构1.4方向定义和标识←前位后位→1.5 主要设备布置1号车（拖车）主动加速度传感器安装空调装置换气装置制动控制装置空调装置辅助整流器箱水箱控制电路接线箱BARIS 天线驾驶台空调室外辅助电源装置换气装置用逆变器安装驾驶室空调室外BARIS 天线安装安装前端车底控制电路接线箱安装换气逆变器(inverter)安装1主动控制箱安装主动辅助空气箱安装T1c-12号车（动车）空调装置制动控制装置主电机冷却用鼓风机主电机冷却用鼓风机空调装置控制电路接线箱安装牵引变压器牵引变流器换气装置接地电阻器变流器外部电源用连接器高压设备箱蓄电池箱接触器箱辅助电动空气压缩机控制电路接线箱(前位用)控制电路接线箱(后位用)换气装置用逆变器安装鼓风机安装鼓风机接地电阻器安装安装鼓风机安装变流器安装外部电源用连接器安装辅助电动空气压缩机安装蓄电池箱安装接触器箱安装控制电路接线箱安装安装油冷却器换气逆变器(inverter)安装1安装半自动控制箱M2-2变流器3号车（动车）牵引变流器制动控制装置接地电阻器电动空气压缩机空调装置换气装置主电机冷却用鼓风机主电机冷却用鼓风机水箱空调装置控制电路接线箱控制电路接线箱辅助电路接线箱换气装置用逆变器安装鼓风机安装鼓风机接地电阻器控制电路接线箱安装控制电路接线箱安装辅助电路接线箱安装换气逆变器(inverter)安装2M1-34号车（拖车）辅助电动空气压缩机安装蓄电池箱安装控制电路接线箱安装空调装置空调装置换气装置制动控制装置蓄电池箱接触器箱辅助电动空气压缩机控制电路接线箱(前位用)控制电路接线箱(后位用)换气装置用逆变器接触器箱安装控制电路接线箱安装换气逆变器(inverter)安装1安装半自动控制箱T2-45号车（拖车）T1k-5空调装置换气装置制动控制装置空调装置电动空气压缩机水箱控制电路接线箱控制电路接线箱辅助电路接线箱安装换气装置用逆变器控制电路接线箱安装控制电路接线箱安装辅助电路接线箱安装换气逆变器(inverter)安装16号车（动车）空调装置空调装置主电机冷却用鼓风机安装鼓风机安装安装半自动控制箱牵引变压器牵引变流器换气装置制动控制装置主电机冷却用鼓风机接地电阻器变流器变流器外部电源用连接器高压设备箱蓄电池箱接触器箱辅助电动空气压缩机控制电路接线箱(前位用)控制电路接线箱(后位用)换气装置用逆变器安装鼓风机安装鼓风机接地电阻器安装变流器安装外部电源用连接器安装辅助电动空气压缩机安装蓄电池箱安装接触器箱安装控制电路接线箱安装控制电路接线箱安装安装油冷却器换气逆变器(inverter)安装1M2-67号车（动车）接地电阻器接地辅助电路接线箱安装主动辅助空气箱安装主动辅助空气箱安装牵引变流器电动空气压缩机空调装置换气装置控制电路接线箱空调装置制动控制装置主电机冷却用鼓风机主电机冷却用鼓风机水箱控制电路接线箱辅助电路接线箱安装换气装置用逆变器安装鼓风机安装鼓风机电阻器安装控制电路接线箱安装控制电路接线箱安装换气逆变器(inverter)安装2主动控制箱安装主动电磁阀箱安装M1s-78号车（拖车）安装T2c-8空调装置换气装置空调装置制动控制装置辅助电源装置辅助整流器箱控制电路接线箱BARIS 天线驾驶台空调室外换气装置用逆变器换气装置用逆变器驾驶室空调室外BARIS 天线安装蓄电池箱安装安装前端车底控制电路接线箱安装换气逆变器(inverter)安装1主动加速度传感器安装主动辅助空气箱安装1.6 安全设备本车配备有紧急用梯子，过渡板，灭火器，火灾报警按钮，紧急报警按钮，厕所紧急报警按钮。
CRH2总体介绍2

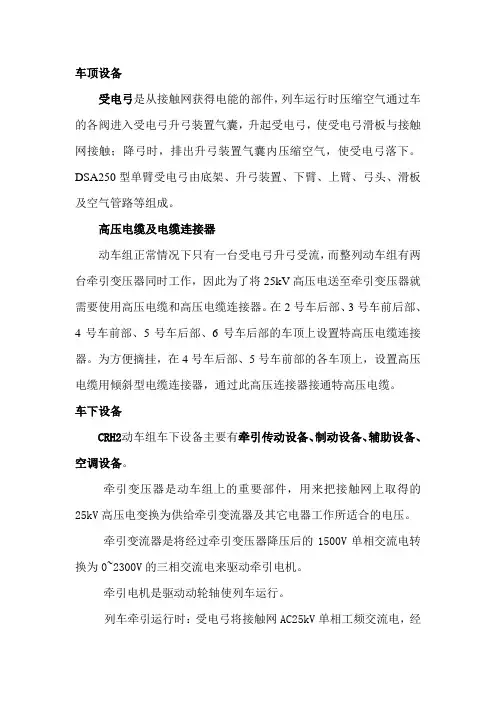

车顶设备受电弓是从接触网获得电能的部件，列车运行时压缩空气通过车的各阀进入受电弓升弓装置气囊，升起受电弓，使受电弓滑板与接触网接触；降弓时，排出升弓装置气囊内压缩空气，使受电弓落下。
DSA250型单臂受电弓由底架、升弓装置、下臂、上臂、弓头、滑板及空气管路等组成。
高压电缆及电缆连接器动车组正常情况下只有一台受电弓升弓受流，而整列动车组有两台牵引变压器同时工作，因此为了将25kV高压电送至牵引变压器就需要使用高压电缆和高压电缆连接器。
在2号车后部、3号车前后部、4号车前部、5号车后部、6号车后部的车顶上设置特高压电缆连接器。
为方便摘挂，在4号车后部、5号车前部的各车顶上，设置高压电缆用倾斜型电缆连接器，通过此高压连接器接通特高压电缆。
车下设备CRH2动车组车下设备主要有牵引传动设备、制动设备、辅助设备、空调设备。
牵引变压器是动车组上的重要部件，用来把接触网上取得的25kV高压电变换为供给牵引变流器及其它电器工作所适合的电压。
牵引变流器是将经过牵引变压器降压后的1500V单相交流电转换为0~2300V的三相交流电来驱动牵引电机。
牵引电机是驱动动轮轴使列车运行。
列车牵引运行时：受电弓将接触网AC25kV单相工频交流电，经过相关的高压电气设备传输给牵引变压器，牵引变压器降压输出1500V单相交流电供给牵引变流器，脉冲整流器将单相交流电变换成直流电，经中间直流电路将DC2600~3000V的直流电输出给牵引逆变器，牵引逆变器输出电压/频率可调的三相交流电源(电压：0~2300V；频率：0～220Hz)驱动牵引电机，牵引电机的转矩和转速通过齿轮变速箱传递给轮对驱动列车运行。
实际上列车牵引就是电能转换到机械能的过程。
CRH2型动车组制动系统采用复合制动模式，即再生制动＋电气指令式空气制动。
制动控制系统包括：制动信号发生装置、制动信号传输装置、制动控制装置。
制动信号发生装置即司机制动控制器，位于1、8号（T1c、T2c）车司机室操纵控制台。
[整理]CRH2时速200KM动车组概述.
![[整理]CRH2时速200KM动车组概述.](https://img.taocdn.com/s3/m/eda9254caaea998fcc220ee6.png)
2.4 最小曲线半径通过
连接运行时：180m
单车调车时：130m
S曲线时：180m曲线＋最小10ｍ直线＋180ｍ曲线
2.5 车体主要尺寸
车体最大长度
车头车：25,700mm
中间车：25,000mm
车体最大宽度：3,380mm
车体最大高度：3,700mm
登车口地面高度：1,300mm
动车组牵引系统主电路原理图如图1-2。
5、CRH2牵引传动系统的保护
牵引传动系统是高压系统，为保证系统的安全和可靠的工作，系统设置了各种保护装置。电驱动系统的保护主要有：牵引驱动系统对各种故障具有检测和保护功能；为了有效利用粘着力，牵引变流器设有牵引时检测空转实施再粘着控制的功能，并在制动控制装置设有制动时检测滑行并进行再粘着控制的功能；为了在故障和并联电机载荷分配不均匀等情况时保护牵引电机，设有电机过流检测、电机电流不平衡检测、接地检测等保护功能。所有故障信息均通过车辆信息控制装置网络传递，并在司机台显示装置上进行显示。高压设备箱在考虑防止危险和绝缘距离的基础上，力求小型、轻型化，为防止触电事故发生，采用连锁方式，在通电时不能打开箱门。动车与拖车设有接地装置，动车转向架的接地装置安装在齿轮箱上，接地容量为160A×2个/齿轮箱，拖车转向架的接地装置安装在轴箱上。动车组高压回路中没有电压互感器。另外，动车组在高压回路中设置了主断路器，不再设置隔离开关。动车组主电路很复杂，不同的组成部分可能会产生各种各样的故障，影响动车组的安全可靠运行，当出现如表所示的情况时，系统将出现故障，并将相应的故障显示在司机室内的监控器上。
二、主要技术参数：
2.1该动车组采用了交流驱动方式，前后两端设有驾驶舱。在列车正常运行时，由前端的驾驶舱负责驾驶。
CRH2动车组介绍
CＲＨ2动车组简介CＲH２型电力动车组,就是中华人民共与国铁道部为国营铁路进行第六次提速及建造中得高速客运专线铁路,向川崎重工及中国南车集团四方机车车辆股份有限公司订购得高速列车车款之一。
中国铁道部将所有引进国外技术、联合设计生产得中国铁路高速(ＣRH)车辆均命名为“与谐号"。
CＲＨ2系列为动力分布式、交流传动得电力动车组，采用了铝合金空心型材车体。
一、动车组得基本结构 1．编组结构动车组由8辆车组成，其中4辆动车4辆拖车;首尾车辆设有司机室,可双向驾驶，: 2．车辆长度动车组头车长度２5、7m,中间车长度25ｍ，总长2０１、４m,车体宽度3、38m，车体高度３、７ｍ。
3。
车顶设备在４、６号车设受电弓及附属装臵,安装高度４m时，受电弓工作高度最低48８8mｍ,最高6８０0ｍm，最大升弓高度7000mm.动车组正常运行时，采用单弓受流,另一台备用，处于折叠状态。
４．车端设备设密接式车钩装臵、风挡及空气、电得连接设施等,包括:1列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
５.车下悬吊设备每辆车下有空调机组、制动控制装臵。
在2、3、６与7号车下有牵引变流器，在2号与6号车下有牵引变压器。
在单号车下有污物箱及水箱.6。
车体结构车体采用铝合金结构，车门处地板距轨面高度1300ｍｍ,适合１1０0~12０0mｍ站台。
二、主要部件、系统得组成及工作原理 1．转向架动车组每节车厢下有两个转向架。
动车下就是动力转向架，拖车下就是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装臵、基础制动装臵、二系悬挂装臵、牵引电机、驱动装臵组成。
每台动力转向架有两根动力轴，电机采用架悬方式。
拖车转向架组成结构基本一致，但没有牵引电机与驱动装臵２型号ﻫ这款车型就是以日本新干线得E2系1000番台为基础，也就是继台湾高铁得7０0Ｔ型后，第二款自日本出口得新干线列车.供中国使用得CRH2型均使用与E2系相同得牵引电动机。
CRH2动车组数据参数
CRH2数据参数编组型式：8辆编组，可两编组连挂运行动力配置：4M+4T车种：一等车、二等车、酒吧坐车合造车定员（人）：610（55+100+85+100+55+100+51+64=610人）客室布置：一等车2+2、二等车2+3（7号车为一等座，其余车都是二等座）最高运营速度（km/h）：200（具备提速到300km/h的条件）最高试验速度（km/h）：250适应轨距（mm）：1435适应站台高度（mm）：1100-1200传动方式：交直交（动力分散交流驱动方式）牵引功率（kW）：4800（4M车16台牵引电机。
300kw/台）编组重量及长度：204.9m，345t（201.4m，359.7t）车体型式：大型中空型材铝合金车体（大型中空宽幅铝合金挤压型焊接）气密性：车内压力从4kPa降到1kPa时间大于50s头车车辆长度（mm）：25700中间车辆长度（mm）：25000车辆最大宽度（mm）：3380车辆最大高度（mm）：3700车门处地板面（mm）：1300车厢天花板高度（mm）：2277空调系统：准集中式空调系统转向架类型：DT206/TR7004B无摇枕转向架转向架一系悬挂：单组钢弹簧单侧拉板定位+液压减振器转向架二系悬挂：空气弹簧+橡胶堆转向架轴重（t）：≤14转向架轮径（mm）：860/790转向架固定轴距（mm）：2500受流电压：AC25kV，50Hz牵引变流器：IGBT水冷VVVF牵引电动机：300kW启动加速度（m/s2）：0.406制动方式：直通式电空制动紧急制动距离（m）（制动初速度200km/h）：≤1800辅助供电制式：DC100V，三相AC100V AC220V、AC400V。
CRH2时速200KM动车组概述分析

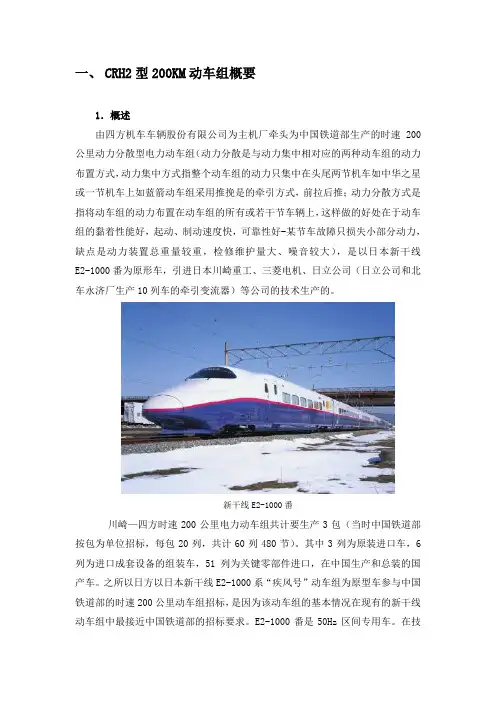

一、CRH2型200KM动车组概要1．概述由四方机车车辆股份有限公司为主机厂牵头为中国铁道部生产的时速200公里动力分散型电力动车组（动力分散是与动力集中相对应的两种动车组的动力布置方式，动力集中方式指整个动车组的动力只集中在头尾两节机车如中华之星或一节机车上如蓝箭动车组采用推挽是的牵引方式，前拉后推；动力分散方式是指将动车组的动力布置在动车组的所有或若干节车辆上，这样做的好处在于动车组的黏着性能好，起动、制动速度快，可靠性好-某节车故障只损失小部分动力，缺点是动力装置总重量较重，检修维护量大、噪音较大），是以日本新干线E2-1000番为原形车，引进日本川崎重工、三菱电机、日立公司（日立公司和北车永济厂生产10列车的牵引变流器）等公司的技术生产的。

新干线E2-1000番川崎—四方时速200公里电力动车组共计要生产3包（当时中国铁道部按包为单位招标，每包20列，共计60列480节）。
其中3列为原装进口车，6列为进口成套设备的组装车，51列为关键零部件进口，在中国生产和总装的国产车。
之所以日方以日本新干线E2-1000系“疾风号”动车组为原型车参与中国铁道部的时速200公里动车组招标，是因为该动车组的基本情况在现有的新干线动车组中最接近中国铁道部的招标要求。
E2-1000番是50Hz区间专用车。
在技术上，采用了IGBT（绝缘栅双极型场效应管）等先进元器件和动力分散结构的E2-1000也是比较符合中国的实际情况。
该动车组为动力分散型电力动车组，4动4拖编组，定员610人，运营时速200公里，最高时速250公里。
时代集团和时菱公司作为三菱公司的技术受让方，负责51列国产车的牵引变流器（CI）、列车信息控制装置（MON）和辅助电源装置（APU和ARF）的大部分生产，其中时代集团制造中心负责CI和MON的生产。
中国日系200公里动车组CRH2动车组在北京环环行铁道两列8辆的编组也可以通过重联的形式组成16辆的大编组合并运行。
