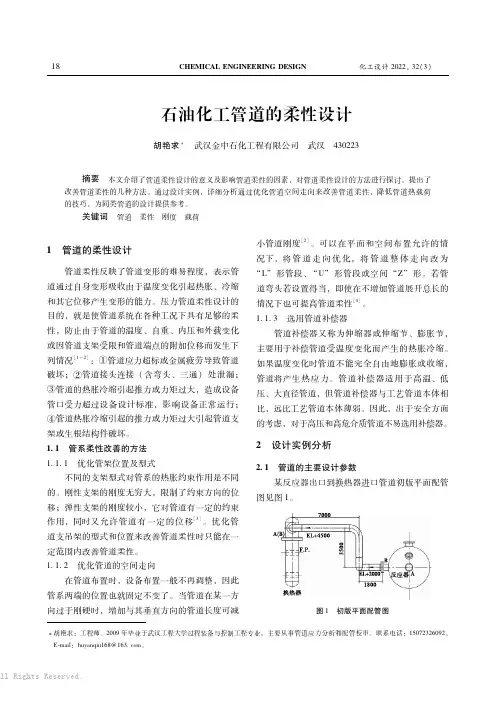

石油化工管道的柔性设计
ＣＨＥＭＩＣＡＬＥＮＧＩＮＥＥＲＩＮＧＤＥＳＩＧＮ化工设计２０２２，３２（３）石油化工管道的柔性设计胡艳求 武汉金中石化工程有限公司 武汉 ４３０２２３摘要 本文介绍了管道柔性设计的意义及影响管道柔性的因素，对管道柔性设计的方法进行探讨。
提出了改善管道柔性的几种方法。
通过设计实例，详细分析通过优化管道空间走向来改善管道柔性，降低管道热载荷的技巧，为同类管道的设计提供参考。
关键词 管道 柔性 刚度 载荷胡艳求：工程师。
２００９年毕业于武汉工程大学过程装备与控制工程专业。
主要从事管道应力分析和配管校审。
联系电话：１５０７２３２６０９２，Ｅ ｍａｉｌ：ｈｕｙａｎｑｉｕ１６８＠１６３ ｃｏｍ。
１ 管道的柔性设计管道柔性反映了管道变形的难易程度，表示管道通过自身变形吸收由于温度变化引起热胀、冷缩和其它位移产生变形的能力。
压力管道柔性设计的目的，就是使管道系统在各种工况下具有足够的柔性，防止由于管道的温度、自重、内压和外载变化或因管道支架受限和管道端点的附加位移而发生下列情况［１－２］：①管道应力超标或金属疲劳导致管道破坏；②管道接头连接（含弯头、三通）处泄漏；③管道的热胀冷缩引起推力或力矩过大，造成设备管口受力超过设备设计标准，影响设备正常运行；④管道热胀冷缩引起的推力或力矩过大引起管道支架或生根结构件破坏。
１ １ 管系柔性改善的方法１ １ １ 优化管架位置及型式不同的支架型式对管系的热胀约束作用是不同的。
刚性支架的刚度无穷大，限制了约束方向的位移；弹性支架的刚度较小，它对管道有一定的约束作用，同时又允许管道有一定的位移［３］。
优化管道支吊架的型式和位置来改善管道柔性时只能在一定范围内改善管道柔性。
１ １ ２ 优化管道的空间走向在管道布置时，设备布置一般不再调整，因此管系两端的位置也就固定不变了。
当管道在某一方向过于刚硬时，增加与其垂直方向的管道长度可减小管道刚度［２］。
可以在平面和空间布置允许的情况下，将管道走向优化，将管道整体走向改为“Ｌ”形管段、“Ｕ”形管段或空间“Ｚ”形。
