热电偶应用中冷结点补偿的实现
试述热电偶冷端温度补偿的几种主要方法和补偿原理
试述热电偶冷端温度补偿的几种主要方法和补偿原理嘿，咱今儿就来说说热电偶冷端温度补偿那些事儿！热电偶这玩意儿啊，就像个敏感的小家伙，它的测量可容易受冷端温度影响啦。
咱先讲讲补偿导线法。
你就把它想象成给热电偶找了个好帮手，这补偿导线呢，能把热电偶的冷端延长到一个温度相对稳定的地方，就好比给它搭了个安稳的小窝，这样不就能减少冷端温度变化带来的干扰啦！还有冰浴法呢！这就像是给热电偶洗了个冷水澡，把冷端放在冰和水的混合物里，让它处在一个固定的低温环境下，那它不就老实啦，测量起来也更准确咯。
电桥补偿法也挺有意思。
就好像给热电偶旁边放了个小天平，通过调整电桥的电阻来平衡冷端温度变化产生的影响，是不是很神奇呀！计算修正法呢，就像是给热电偶的测量结果做了一次精心的修正手术。
根据冷端实际温度和已知的关系式，把不准确的地方给它修正过来，让数据变得更可靠。
咱为啥要这么大费周章地去补偿热电偶冷端温度呀？这还用问吗！不补偿的话，那测量结果能准吗？就好比你要去一个地方，路线都没搞清楚，那能顺利到达目的地吗？肯定不行呀！这些补偿方法就是给热电偶指了条明路，让它能更准确地为我们服务呀。
热电偶在各种工业领域都大显身手呢，要是没有这些补偿方法，那它可就要闹脾气啦！所以呀，我们得好好对待它，用这些巧妙的方法让它乖乖听话，给我们提供精确的温度数据。
你想想看，要是工厂里的温度测量不准确，那生产出来的东西质量能有保障吗？要是科研实验里的温度数据不靠谱，那实验结果还能可信吗？所以说呀，热电偶冷端温度补偿可不是小事儿，它关系到好多重要的事情呢！总之呢，这些补偿方法各有各的好，我们得根据实际情况选择合适的方法，让热电偶发挥出它最大的作用。
这就是热电偶冷端温度补偿的奥秘所在，大家可得记住咯！。
热电偶冷端补偿的原理
热电偶冷端补偿的原理热电偶是一种温度测量仪表，它利用热电效应来测量物体的温度。
由于热电偶是由两种不同金属材料组成的电偶，它们之间会产生温差导致电压信号的变化。
然而，在测量过程中，冷端温度与环境温度的差异会导致测量结果产生偏差。
为了减小或消除这种偏差，需要进行冷端补偿。
热电偶冷端补偿的原理主要包括冷端补偿导线和冷端补偿装置。
冷端补偿导线是热电偶线路中的一个重要组成部分。
它由与热电偶同种金属材料制成，通过与热电偶线路的连接，使热电偶线路的冷端与测量环境的冷端处于等温状态。
这样，测量结果就只与热电偶的热端温度有关了。
冷端补偿导线的选材非常重要。
通常，选择与热电偶同种的金属材料作为冷端补偿导线的材料，以确保两者具有相似的热电特性。
根据具体的应用场景和测量温度范围的不同，常用的冷端补偿导线材料有铜、铁、镍等。
冷端补偿装置是为了进一步减小或消除冷端温度变化对测量结果造成的影响而设计的。
一般来说，冷端补偿装置主要有冷端补偿仪表和冷端补偿电路两种形式。
冷端补偿仪表是一种特殊的测量仪表，它可以实时测量冷端温度，并通过内置的补偿算法计算出相应的补偿值。
这样，在热电偶线路中，不仅可以测量热端的温度，还可以测量冷端的温度并进行相应的补偿，从而得到更准确的测量结果。
冷端补偿电路是一种电子电路，它根据冷端温度的变化将相应的补偿信号引入热电偶线路中。
通过测量冷端的温度，冷端补偿电路可以根据提前确定好的补偿曲线来计算出相应的补偿信号，然后将这个信号与热电偶线路的输出信号进行相加或相减，最终得到的结果就是经过冷端补偿的测量结果。
总之，热电偶冷端补偿的原理是通过将冷端与环境等温，并引入补偿信号来消除冷端温度变化对测量结果的影响。
冷端补偿导线和冷端补偿装置是实现冷端补偿的关键组成部分，它们能够提高热电偶的测量精确度，适用于各种温度测量场景。

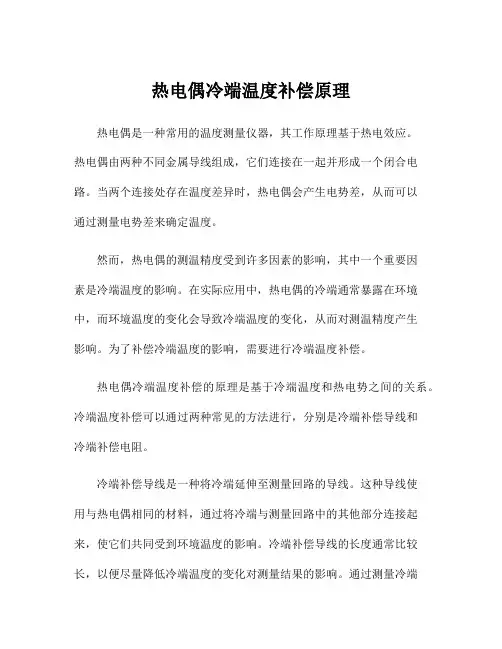

热电偶冷端温度补偿原理
热电偶冷端温度补偿原理热电偶是一种常用的温度测量仪器，其工作原理基于热电效应。
热电偶由两种不同金属导线组成，它们连接在一起并形成一个闭合电路。
当两个连接处存在温度差异时，热电偶会产生电势差，从而可以通过测量电势差来确定温度。
然而，热电偶的测温精度受到许多因素的影响，其中一个重要因素是冷端温度的影响。
在实际应用中，热电偶的冷端通常暴露在环境中，而环境温度的变化会导致冷端温度的变化，从而对测温精度产生影响。
为了补偿冷端温度的影响，需要进行冷端温度补偿。
热电偶冷端温度补偿的原理是基于冷端温度和热电势之间的关系。
冷端温度补偿可以通过两种常见的方法进行，分别是冷端补偿导线和冷端补偿电阻。
冷端补偿导线是一种将冷端延伸至测量回路的导线。
这种导线使用与热电偶相同的材料，通过将冷端与测量回路中的其他部分连接起来，使它们共同受到环境温度的影响。
冷端补偿导线的长度通常比较长，以便尽量降低冷端温度的变化对测量结果的影响。
通过测量冷端补偿导线的温度，可以通过查表或计算的方式得到与之对应的补偿值，然后将其加到测量结果上，从而实现冷端温度的补偿。
冷端补偿电阻是一种通过给测量回路加入电阻来实现冷端补偿的方法。
这种电阻的阻值与冷端温度呈线性关系，通过测量电阻的阻值，就可以得到与之对应的冷端温度值，并进行相应的补偿。
冷端补偿电阻通常采用铜-常数类型的合金，其电阻温度系数与热电偶相匹配。
对于常见的热电偶类型，如K型、T型和E型等，都可以通过冷端补偿导线或冷端补偿电阻来实现冷端温度的补偿。
实际应用中，可以根据具体情况选择合适的补偿方法。
需要注意的是，冷端温度补偿只能补偿冷端温度对测温结果的影响，对于其他因素引起的误差，如热电偶线材温度梯度、连接头温度和测量电路的影响等，仍需要进行相应的补偿和校正。
总之，热电偶冷端温度补偿是为了提高测温精度而进行的一项重要措施。
通过冷端补偿导线或冷端补偿电阻，可以降低冷端温度变化对测温结果的影响，从而得到更准确的温度测量值。
热电偶的冷端补偿方法
热电偶的冷端补偿方法热电偶是一种常用的温度测量装置，由两种不同金属材料组成。
热电偶测量温度差异产生的电动势，并将其转化为温度值。
热电偶的测量结果往往受到冷端温度的影响。
为了减小或消除这种影响，可以采用一些冷端补偿方法。
以下是关于热电偶的10种冷端补偿方法：1. 理想冷端参考法：使用一个恒定温度恒定电压源作为冷端参考点，将热电偶的冷端与该参考点连接。
这种方法能够提供精确的冷端补偿，但需要额外配置恒温电源。
2. 冷端补偿电缆法：利用具有相同热电效应的电缆将热电偶的冷端与参考温度相连。
这种方法适用于短距离的温度测量，但长距离情况下电缆的温度梯度会导致测量误差。
3. 冷端冰浴法：将冰浴或低温热源与热电偶的冷端相连，以提供稳定的冷端温度。
这种方法适用于需要精确测量低温的应用，但仅适用于特定温区范围内。
4. 冷端温度补偿器法：使用冷端温度补偿器进行线性补偿，通过一个补偿电路来校正热电偶测量结果。
这种方法虽然可以在一定程度上减小冷端温度影响，但补偿电路的稳定性和准确性可能会影响测量精度。
5. 冷端绝缘套管法：将热电偶的冷端与一个绝缘套管相连，以减小冷端温度的变化对测量结果的影响。
这种方法适用于环境温度变化较大的情况下，但绝缘套管的稳定性和接触问题可能会影响测量精度。
6. 冷端过热维持法：通过采取一些措施保持冷端温度超过环境温度，减小环境温度变化对测量的影响。
在冷端附近加热，使用热电偶头盖子等方法。
7. 冷端对地维持法：将热电偶的冷端与地面相连，利用地面温度相对稳定的特性来补偿测量结果中的冷端温度变化。
这种方法适用于地面温度较为稳定的场合。
8. 冷端温度测量法：在热电偶的冷端加入一个额外的温度传感器，用于测量冷端温度，并对测量结果进行修正。
这种方法能够精确测量冷端温度，但额外的传感器可能会引入其他误差。
9. 自动补偿法：采用自动补偿器进行冷端温度补偿，监测冷端温度的变化并实时校正测量结果。
这种方法可以实现自动化的冷端补偿，但仍然受到补偿器的稳定性和准确性的影响。
热电偶的冷端补偿
热电偶的冷端补偿1. 引言热电偶是一种常用的温度测量仪器，通过测量热电偶的热电势来确定温度。
然而，由于测量过程中存在一些误差和影响因素，需要对热电偶的冷端进行补偿来提高测量精度。
本文将深入探讨热电偶的冷端补偿问题，包括其原理、方法和应用实例。
2. 热电偶的原理热电偶是由两种不同金属导线通过焊接端点形成的，故也称为热电耦对。
当两个焊点温度不同时，就会产生一个热电势，即热电动势。
该热电势与热电偶的冷端温度相关。
3. 热电偶的冷端效应由于热电偶测温时需要接入仪器电路，而电路通常工作在室温下，所以热电偶的冷端会与室温相接触。
这个冷端温度对热电偶本身的测量结果会产生影响，称为热电偶的冷端效应。
3.1 影响因素热电偶的冷端效应受多个因素的影响，主要包括以下几个方面：1.热电偶与引线的连接方式：不同的连接方式会导致不同的冷端效应，例如直接焊接、插头连接、冷端补偿电缆等。
2.引线温度梯度：引线与环境温度存在差异，会影响整个电路的温度分布，从而影响冷端效应。
3.冷端温度变化：冷端温度的变化会导致热电势的变化，从而影响温度测量结果。
3.2 冷端效应的表现热电偶的冷端效应表现为温度测量值的误差。
当冷端温度变化时，热电势也会发生变化，进而影响到测温结果的准确性。
为了减小冷端效应的影响，需要进行冷端补偿。
4. 热电偶的冷端补偿方法为了准确测量温度，需要对热电偶的冷端进行补偿。
以下是几种常用的冷端补偿方法：4.1 使用冷端补偿电缆冷端补偿电缆是由特殊材料制成的电缆，其热电势与热电偶的冷端温度相关。
通过将冷端补偿电缆连接到热电偶的冷端，可以实现对冷端效应的补偿。
4.2 使用冷端补偿装置冷端补偿装置是一种特殊的电路装置，可以根据冷端温度的变化自动调整补偿电压。
该装置会测量冷端温度，并根据补偿算法计算出相应的补偿电压，从而减小冷端效应的影响。
4.3 矫正冷端温度另一种常用的方法是通过矫正冷端温度来进行补偿。
测量冷端温度的方法可以采用独立的温度传感器，如热敏电阻或热电偶，并将测量结果输入到温度测量仪器中进行补偿。
热电偶冷端补偿原理
热电偶冷端补偿原理
热电偶是一种常用的温度测量元件，它由两种不同金属的导线焊接在一起组成。
当热电偶的热端与被测物体接触时，由于两种不同金属的热电势差异，会产生热电动势，从而产生微弱电信号。
然而，在实际应用中，热电偶的冷端也会受到环境温度的影响，从而引起测量误差。
为了减小这种误差，需要对热电偶的冷端进行补偿。
热电偶冷端补偿的原理主要是利用热电偶的冷端温度与环境温度之间的差异来
进行补偿。
一般情况下，热电偶的冷端温度与环境温度存在一定的差异，这种差异会影响热电偶的测量准确性。
因此，我们需要通过一定的方法来对冷端温度进行补偿，以消除这种影响。
在实际应用中，常见的热电偶冷端补偿方法包括使用冷端补偿电路和使用冷端
补偿电源。
冷端补偿电路是将热电偶的冷端连接到一个稳定温度的参考点上，通过测量冷端温度与参考点温度的差异，来实现对热电偶测量信号的补偿。
而冷端补偿电源则是通过给热电偶的冷端施加一个稳定的电压或电流，来抵消环境温度变化引起的误差，从而实现对热电偶测量信号的补偿。
除了上述方法外，还有一些其他的热电偶冷端补偿技术，例如使用温度传感器
进行补偿、利用数字补偿技术等。
这些方法都旨在通过对热电偶冷端温度进行准确测量和补偿，从而提高热电偶的测量精度和稳定性。
总的来说，热电偶冷端补偿原理是通过对热电偶的冷端温度进行准确测量和补偿，以消除环境温度变化对热电偶测量信号的影响。
不同的补偿方法有各自的特点和适用范围，需要根据具体的应用场景来选择合适的补偿技术。
通过合理的冷端补偿，可以提高热电偶的测量精度和稳定性，从而更好地满足工业生产和科学研究中对温度测量的需求。
热电偶冷端补偿
热电偶冷端补偿热电偶是一种常见的温度测量仪器，它可以将温度转化为电压信号输出。
为了确保热电偶的测量准确性，我们需要考虑到冷端温度对温度测量的影响。
因此，在实际应用中，需要对热电偶的冷端进行补偿。
本文将详细介绍热电偶冷端补偿的原理、方法及注意事项。
1. 热电偶冷端补偿的原理热电偶的工作原理是利用不同金属之间的热电势差来测量温度。
其结构分为热电偶电极、接线头和引线三个部分。
热电偶电极的温度是被测量的，在实际使用中，接线头和引线的温度不可避免地会受到环境的影响，特别是在高温环境下，引线和接线头会因为导热不好而造成一定误差。
根据热电偶的工作原理，理论上只要在温度读数上增加一个常数就可以补偿冷端环境影响带来的误差。
因此，热电偶冷端补偿就是通过加入一个与冷端温度相关的修正信号来补偿冷端环境影响带来的误差，确保热电偶的温度测量精度。
2. 热电偶冷端补偿的方法热电偶冷端补偿的方法有多种，具体的选择应根据不同的环境和应用进行。
以下是比较常见的三种热电偶冷端补偿方法：（1）温度补偿电阻法温度补偿电阻法也称为芯线电阻补偿法。
它是通过在热电偶的芯线中串联一个电阻，再将电阻端接地，使电阻的温度随着热电偶芯线温度的变化而相应变化，从而自动补偿冷端环境的影响。
这种方法简单可靠，但由于芯线的串联电阻，会对热电偶的信号进行一定的衰减，因此应避免选择过大的电阻。
（2）冷端电压补偿法冷端电压补偿法是通过测量热电偶的冷端电信号，然后将对应的电压信号加在热电偶信号上，来实现补偿。
这种方法不会对原始信号进行衰减，而且精度较高，但需要使用较为复杂的电路来实现。
（3）冷端温度补偿法冷端温度补偿法是通过在冷端接上一个温度传感器，并将温度信号转化为电信号，然后根据内在电学特性进行补偿。
这种方法准确度较高，但需要使用到专业的电气设备并耗费较高的成本。
3. 注意事项在进行热电偶冷端补偿时，还需要注意以下几点：（1）选用正确的补偿方法。
不同的应用场合可以采用不同的热电偶冷端补偿方法，应根据实际情况合理选择。
热电偶冷端补偿原理
热电偶冷端补偿原理热电偶冷端补偿原理是指在热电偶测温过程中，由于环境温度的变化导致冷端温度发生变化，进而影响到热电势的产生和测量准确性。
为了解决这个问题，人们提出了冷端补偿的概念，通过在热电偶的冷端引入对冷端温度变化敏感的元件，对冷端温度进行补偿，减小冷端温度变化对热电势的影响，从而提高测温的准确性。
冷端补偿原理主要有两种方式：外部冷端补偿和内部冷端补偿。
外部冷端补偿是将热电偶的冷端连接到一个稳定温度的参考冷端上，通过与环境温度相同的参考冷端实现冷端温度的稳定，从而减小冷端温度变化对热电势的影响。
常见的外部冷端补偿方法有冷端箱补偿法和冷端冰淇淋补偿法。
冷端箱补偿法是将热电偶冷端置于一个温度稳定的箱体内，箱体内通过控制器控制温度，使其与环境温度相同，并且保持稳定。
由于热电偶与参考冷端在相同的温度条件下工作，热电势不会受到冷端温度变化的影响，从而提高测温的准确性。
冷端冰淇淋补偿法是将热电偶的冷端插入一杯冰淇淋中，冰淇淋通过溶解吸收热量，使得冷端温度保持稳定。
由于冰淇淋的温度基本保持在0°C左右，热电偶的冷端温度也能够保持稳定，从而减小冷端温度变化对测温的干扰。
内部冷端补偿是将对冷端温度敏感的元件直接安装在热电偶的内部，通过测量内部冷端温度，实时补偿冷端温度变化对热电势的影响。
内部冷端补偿常见的元件有热敏电阻和热电势电阻。
热敏电阻是一种对温度变化敏感的电阻，在热电偶冷端插入热敏电阻，通过测量电阻的变化来推算出冷端温度的变化。
根据冷端温度的测量结果，可以通过特定的算法来补偿冷端温度变化对热电势的影响，提高测温的准确性。
热电势电阻是一种通过金属与温度相关的电阻来测量温度的元件，在热电偶的冷端引入热电势电阻，通过测量电阻的变化来推算冷端温度的变化。
根据冷端温度的测量结果，可以进行补偿，提高热电偶的测温准确性。
总之，热电偶冷端补偿通过引入对冷端温度变化敏感的元件，实时补偿冷端温度变化对热电势的影响，从而提高热电偶的测温准确性。
实验三 热电偶冷端温度补偿实验
实验三十四热电偶冷端温度补偿实验一、实验目的了解热电偶冷端温度补偿的原理与方法。
二、实验内容用自动补偿法对热电耦冷端进行补偿，以达到电动势与摄氏温度一一对应的目的。
三、实验仪器温度传感器实验模板、K型热电偶、KB1冷端温度补偿器、直流源＋5V、±15V。
四、实验原理热电偶冷端温度补偿的方法有：冰水法、恒温槽法和自动补偿法，常用电桥法，它是在热电偶和测温仪表之间接入一个直流电桥，称冷端温度补偿器，补偿器电桥在0℃时达到平衡（亦有20℃平衡）。
当热电偶自由端温度升高时（＞0℃）热电偶回路电势U ab下降，由于补偿器中，PN呈负温度系数，其正向压降随温度升高而下降，促使U ab上升，其值正好补偿热电偶因自由端温度升高而降低的电势，达到补偿目的。
五、实验注意事项温度控制仪参数的设置方法。
六、实验步骤1、将主控台电压显示选择开关拨到2V档。
将R5、R6短路接地，接入±15V电源，打开主控台电源开关，将Uo2与数显表单元上的Vin相接，将R w2左旋到底（增益最小），调节Rw3使数显表显示为零，关闭主控台电源。
2、将温度源的电源开关置于“OFF”档。
观察温度源，温度源有两个插孔，将Pt100铂电阻传感器插入温度源两个插孔中的任意一个插孔中用于温度标定，并将Pt100的三根引线接入主控面板上“Pt100输入端”，注意三根引线中两根黄色引线接入面板两个黄色接线孔（任意），黑色引线接入黑色接线孔。
3、将K型热电偶插入到温度源中另外一个插孔中用于温度测量。
去掉R5、R6短路接线，将K型热电偶两根引线接到温度传感器实验模板的R5、R6的插孔上，黄色接R5孔，黑色接R6孔，如图1－1所示。
4、温度源电源开关仍置于“OFF”档，接入+24V电源，将调节仪控制方式置内即“IN “档，合上主控台电源开关，并将调节仪电源开关置于“IN”档。
5、将温度控制仪温度设置为50℃，将温度源的插头接入面板“加热～220V”的插座中，并将温度源开关置于“IN”档，此时温度源指示灯会亮，表示温度源处于加热状态，当温度上升到50℃时，记下此时数显表的电压值V1。
热电偶冷端温度补偿的方法
热电偶冷端温度补偿的方法热电偶是一种常用的温度传感器，它通过两种不同金属之间的热电效应来测量温度。
热电偶的工作原理是基于“塞贝克效应”，当两个不同金属连接在一起形成一个闭合回路时，当回路的两个端口之间存在温度差异时，会在回路中产生一个电势差，进而通过测量这个电势差来确定温度。
热电偶应用广泛，但是它也存在一个问题，即温度补偿问题。
在实际应用中，热电偶所测量的温度是冷端连接到测量设备时的温度。
然而，在测量过程中，冷端的温度会受到环境的影响而发生变化，从而导致测量结果的误差。
为了解决这个问题，需要进行热电偶冷端温度补偿。
1.传输补偿法：传输补偿法是通过将温度传输到热电偶冷端处来抵消温度变化造成的误差。
这可以通过使用一个热电偶延长电缆来实现，将延长电缆的金属部分与热电偶冷端连接，从而使热电偶冷端处的温度与待测温度保持一致。
这样，在测量时，可以将延长电缆的冷端连接到测量设备，从而得到更准确的温度测量结果。
2.冷端补偿法：冷端补偿法是通过在测量设备中添加一个温度传感器来测量冷端的温度，并将测得的温度值作为补偿值来修正测量结果。
这种方法可以在测量设备中添加一个冷端温度补偿电路，通过对冷端温度进行实时监测，并将测得的温度值与热电偶的测量值进行比较，从而得到更准确的温度测量结果。
3.数字补偿法：数字补偿法是通过使用数字信号处理技术对温度进行补偿。
这种方法中，热电偶的输出信号被转换为数字信号，并通过一系列算法对温度进行修正。
这些算法可以根据热电偶的特性和环境条件进行调整，从而得到更准确的测量结果。
数字补偿法可以通过微控制器或数字信号处理芯片实现，从而实现自动温度补偿。
4.软件补偿法：软件补偿法是通过在测量设备中使用软件算法对温度进行补偿。
这种方法中，热电偶的测量值和冷端温度的测量值被输入到一个计算机程序中，通过计算机程序对温度进行修正。
软件补偿法可以根据热电偶的特性和环境条件进行调整，从而得到更准确的测量结果。
这种方法常用于需要高精度测量的应用中。
热电偶在现场测温时冷端温度的补偿措施
热电偶在现场测温时冷端温度的补偿措施热电偶是一种常用的温度传感器，广泛应用于工业领域中。
在现场测
温时，热电偶的冷端温度会受到环境的影响，常常会导致温度测量的误差。
为了减小这种误差，需要采取一些补偿措施。
以下是几种常见的热电偶冷
端温度补偿措施。
1.使用冷端温度补偿导线：将热电偶的冷端与冷端温度补偿导线连接，通过测量冷端温度，进行温度补偿。
冷端温度补偿导线的材料应与热电偶
相配，具有与热电偶相同的热电特性。
常见的冷端温度补偿导线材料包括铜、镍和铜镍合金等。
2.使用温度补偿器：温度补偿器通过测量环境温度，并结合热电偶的
热电特性进行补偿，减小冷端温度对温度测量的影响。
温度补偿器通常有
两种类型：硬件补偿器和软件补偿器。
硬件补偿器一般使用电路来实现温
度补偿，而软件补偿器则通过计算机算法进行温度补偿。
3.使用冷端补偿电动势源：冷端补偿电动势源是一种主动补偿技术，
通过产生一个与冷端温度相关的电动势来抵消冷端温度对温度测量的影响。
冷端补偿电动势源通常由温度传感器、功率放大器和控制电路等组成，可
以根据不同的冷端温度变化来调整输出电动势的大小。
综上所述，热电偶在现场测温时冷端温度的补偿措施有使用冷端温度
补偿导线、使用温度补偿器和使用冷端补偿电动势源等。
这些措施可以有
效减小冷端温度对温度测量的影响，提高温度测量的准确性和可靠性。
在
实际应用中，应根据具体情况选择合适的补偿措施，并进行相应的校准和
调整，以确保温度测量结果的准确性。
热电偶的冷端补偿方法
热电偶的冷端补偿方法热电偶是一种常见且广泛应用于工业生产中的温度测量器件，其原理是利用不同金属热电特性的差异，通过电磁感应原理转换为电压，从而实现温度测量。
热电偶主要由两种不同材质的金属导线组成，其中一端暴露在被测物体上，称为热端；另一端则暴露在环境中，称为冷端。
由于热电偶的冷端暴露在环境中，其温度会受到环境的影响，这就会引起冷端温度的变化，从而导致测量误差的产生。
为了减小这种误差，需要采取一些补偿措施，这就是冷端补偿方法。
一、冷端温度测量方法为了实现冷端温度的准确测量，可以采用以下几种方法：1.直接测量法：在热电偶的冷端附近设置一个独立的温度传感器，如热电阻或热敏电阻，通过测量该温度传感器的输出信号，即可间接得到冷端温度。
这种方法可以大大提高温度测量的准确性，但需要进行额外的温度传感器布置和连接。
2.间接测量法：通过热电偶的输出信号来间接推算冷端的温度。
这种方法主要通过利用冷端电压与温度之间的关系进行测量，需要对热电偶进行补偿计算。
3.嵌入式测量法：将热电偶的冷端嵌入到一个恒定温度的介质中，通过测量这个介质的温度，可以间接得到冷端的温度。
这种方法需要提供一个恒定温度的介质，适用于实验室环境。
冷端补偿是一种通过计算、校正和补偿的方式来减小冷端温度变化对温度测量的影响。
常见的冷端补偿方法有以下几种：1.冷端电压补偿法：利用冷端电压与冷端温度之间的线性关系进行补偿，具体的补偿计算公式可以通过实验测定或者热电偶标定来确定。
在实际应用中，一般采用线性插值法或者多项式插值法进行补偿计算。
2.冷端温度传感器补偿法：利用独立的温度传感器测量冷端温度，并将测量值输入到温度计或者控制系统中进行补偿计算。
这种方法可以减小温度测量的误差，提高温度测量的精度。
3.冷端温度补偿表法：根据热电偶冷端温度与输出电压之间的关系，制作冷端温度补偿表。
在温度测量过程中，根据冷端温度测量值查找对应的补偿电压值，并将其用于温度测量结果的修正。
热电偶冷端温度补偿
热电偶冷端温度补偿一、热电偶原理简介热电偶是一种利用热电效应测量温度的传感器，由两种不同金属导线组成，通过不同材料的热电势差来测量温度。
当两种金属导线形成闭环后，当闭环中存在温度差时，就会在闭环中产生一个热电势差，这个势差与温差有关系。
因此可以通过测量这个热电势差来得到闭环中的温度。
二、热电偶冷端温度补偿的必要性在实际应用中，由于热电偶的工作原理和材料特性等因素影响，会出现一些误差。
其中一个重要误差就是由于冷端与参考点之间存在温度梯度而引起的误差。
因为在实际使用中，冷端并不是绝对的零度（-273.15℃），而是存在一定的温度梯度。
这个梯度会导致冷端到参考点之间存在一定的热电势差，在测量过程中会被误认为是被测点产生的信号而引起误差。
三、常见的冷端补偿方法1. 冷端补偿电路冷端补偿电路是一种常用的补偿方法，它利用一个温度传感器来测量冷端温度，并将其作为参考信号输入到热电偶的电路中，通过运算得出实际测量值。
这种方法需要在热电偶和温度传感器之间建立一个相等的热环境，以保证参考信号的准确性。
2. 冷端温度补偿表冷端温度补偿表是一种将冷端温度和对应的热电势差进行对比得出修正值的表格。
在实际使用中，只需要通过测量冷端温度得到其对应的修正值，然后将修正值加入到实际测量值中即可得到准确结果。
3. 冷端补偿头冷端补偿头是一种内部集成了冷端温度传感器和补偿电路的组件。
它可以直接连接到热电偶上，并自动进行冷端温度补偿，从而提高了测量精度。
四、如何选择合适的冷端补偿方法在选择合适的冷端补偿方法时，需要考虑以下因素：1. 测量精度要求：对于高精度的测量要求，建议选择冷端补偿头，因为它可以自动进行补偿并提高测量精度。
2. 环境条件：在恶劣的环境条件下，如高温、强电磁干扰等，冷端补偿电路可能会受到干扰而导致误差增大。
因此，在这种情况下建议使用冷端温度补偿表。
3. 成本预算：不同的冷端补偿方法价格不同，需要根据实际需求和预算选择合适的方法。
热电偶冷端温度补偿的方法
热电偶冷端温度补偿的方法热电偶冷端温度补偿的方法1.热电偶热电势的大小与其两端的温度有关，其温度-热电势关系曲线是在冷端温度为0℃时分度的。
在实际应用中，由于热电偶冷端暴露在空间受到周围环境温度的影响，所以测温中的冷端温度不可能保持在0℃不变，而热偶电势既决定于热端温度，也决定于冷端温度。
所以，如果冷端温度自由变化，必然会引起测量误差。
为了消除这种误差，必须进行冷端温度补偿。
可以采用以下的方法:1）补偿导线延长法补偿导线是特种导线，用于热电偶和二次仪表间的信号传输,能够消除热电偶冷端温度变化引起的测量误差，保证仪表对介质温度的精确测量。
补偿导线在一定温度范围内与所连接的热电偶具有相同或十分相近的热电特性，根据热电偶补偿导线标准，不同的热电偶所配用的补偿导线也不同，并且有正负极性之分，各种补偿导线的正极均为红色，负极的不同颜色分别代表不同的分度号和导线。
使用时注意与型号匹配，并且电极不能接错，否则将产生较大的测量误差。
常用的热电偶补偿导线见表2-1-11表2-1- 1型号热电偶分度号线芯材料绝缘层颜色正极负极正极负极SC S（铂铑10-铂）SPC（铜）SNC（铜镍）红绿KC K（镍铬-镍硅）KPC（铜）KNC（康铜）红蓝KX K（镍铬-镍硅）KPX（镍铬）KNX（镍硅）红黑EX E（镍铬-康铜）EPX（镍铬）ENX（铜镍）红棕JX J（铁-康铜）JPX（铁）JNX（铜镍）红紫TX T（铜-康铜）TPX（铜）TNX（铜镍）红白2）冰点法各种热电偶的分度表都是在冷端为0℃的情况下制定的，如果把冷端置于能保持0℃的冰点槽内，则测得的热电势就代表被测的实际温度。
冰点法一般在实验室的精密测量中使用。
3）计算修正法用计算修正法来补偿冷端温度变化的影响只适用于实验室或临时性测温的情况，而对于现场的连续测量是不实用的。
4）仪表零点校正法如果热电偶的冷端温度比较恒定，与之配用的显示仪表调整又比较方便，则可采用此种方法来实现冷端温度补偿。
冷端温度补偿的原理
冷端温度补偿的原理冷端温度补偿是指在热电偶温度测量中，为了消除冷端温度对温度测量的影响，进行的一种补偿方法。
其原理是基于热电偶的工作原理，即由于两个不同金属之间存在热电势差，当两端的温度不同时，会产生测量信号。
然而，热电偶测量信号受冷端温度影响较大。
因此，为了消除冷端温度的影响，需要进行冷端温度补偿。
冷端温度补偿的原理可以通过热电偶的工作原理加以解释。
在热电偶中，两个不同的金属连接在一起形成热电偶焊点，金属之间的温差会引起电子在金属中的迁移运动，从而产生电动势。
该电动势随着温差的变化而变化。
由此可以通过测量热电偶焊点的电动势来确定热电偶的温度。
然而，热电偶的工作原理有一个限制，即热电势的大小不仅与温差有关，还与热电偶的温度有关。
具体来说，当热电偶的冷端温度与环境温度不同时，会出现额外的热电势。
当热电偶的冷端温度和环境温度变化时，这种影响会使测量信号发生变化。
为了消除这种影响，需要考虑到热电势的影响。
热电势是由两种不同金属之间的温度差异引起的，这两种不同金属材料的温度差就是热电偶测得的温度。
但是，热电势也会被环境温度和冷端温度的影响所改变，这就需要冷端温度补偿来消除。
冷端温度补偿的原理是通过给热电偶连接的冷端加上一个补偿电路，可以测量环境温度并进行适当的调节。
这样就可以消除冷端温度对热电偶测量信号的影响。
补偿电路通常是一个温度传感器，可以测量环境温度并发送一个电子信号，对热电偶测温器进行修正。
这样，随着温度的变化，热电偶测量信号就会自动进行调整，以消除随之变化的冷端温度对信号的影响。
总之，冷端温度补偿是为了消除热电偶冷端温度对温度测量的影响，以便获得准确的温度测量。
通过补偿电路，测量仪器可以自动进行校准，在温度变化时自动调整热电偶测量信号。
这种方法广泛应用于许多热量测量领域，包括环境控制、工业加热和制冷过程中的温度测量，以及其他一些需要精密温度测量的领域。
239热电偶的冷端温度补偿有几种方法
2.39热电偶的冷端温度补偿有几种方法？消除或补偿热电偶的冷端温度损失常用的有以下几种方法：1.冷端恒温法1）将热电偶的冷端置于装有冰水混合物的恒温容器中，使冷端的温度保持在0︒C不变。
此法也称冰浴法，它消除了t0不等于0︒C而引入的误差，由于冰熔化较快，所以一般只适用于实验室中。
2）将热电偶的冷端置于电热恒温器中，恒温器的温度略高于环境温度的上限（例如40︒C）。
3）将热电偶的冷端置于恒温空调房间中，使冷端温度恒定。
应该指出，除了冰浴法是使冷端温度保持0︒C外，后两种方法只是使冷端维持在某一恒定（或变化较小）的温度上，因此后两种方法必须采用下述的方法予以修正。
下图是冷端置于冰瓶中的接法布置图。
热电偶冷端导线温度保持0℃的方法2.计算修正法当热电偶的冷端温度t0≠0︒C时，测得的热电势E AB（t，t0）与冷端为0︒C时所测得的热电势E AB（t，0︒C）不等。
若冷端温度高于0︒C，则E AB（t，t0）<E AB（t，0︒C）。
可以利用下式计算修正测量误差E AB（t，0︒C）=E AB（t，t0）+E AB（t0，0︒C）上式中，E AB（t，t0）是用毫伏表直接测得的热电势毫伏数。
校正时，先测出冷端温度t0，然后从该热电偶分度表中查出E AB（t0，0︒C）（此值相当于损失掉的热电势），并把它加到所测得的E AB（t，t0）上。
根据式（10-10）求出E AB（t，0︒C）（此值是已得到补偿的热电势），根据此值再在分度表中，查出相应的温度值。
计算修正法需要分两次查分度表。
如果冷端温度低于0︒C，由于查出的E AB（t0，0︒C）是负值，所以仍可用上式计算修正。
计算修正法适合于带计算机的测温系统。
3.仪表机械零点调整法当热电偶与动圈式仪表配套使用时，若热电偶的冷端温度比较恒定，对测量精度要求又不太高时，可将动圈仪表的机械零点调整至热电偶冷端所处的t0处，这相当于在输入热电偶的热电势前就给仪表输入一个热电势E（t0，0︒C）。
K热电偶冷端温度补偿实验
实验一K型热电偶冷端温度补偿实验一、实验目的：了解热电偶冷端温度补偿器的原理与补偿方法。
二、需用器件与单元：主机箱中的智能调节器单元、电压表、转速调节0~24V电源、15V直流稳压电源；温度源、Pt100热电阻（温度控制传感器）、K热电偶（温度特性实验传感器）、温度传感器实验模板；压力传感器实验模板（作为直流mV信号发生器）、冷端温度补偿器、补偿器专用+5V直流稳压电源。
三、基本原理：本实验为K分度热电偶。
冷端补偿器外形为一个小方盒，有4个引线端子，4、3接+5V专用电源，2、1输出补偿热电势信号；它的内部是一个不平衡电桥，如图33-1所示。
这个直流电桥称冷端温度补偿器，电桥在0ºC时达到平衡（亦有20ºC平衡）。
当热电偶温度升高时（>0ºC)热电偶回路电势Uab下降,由于补偿器中,PN呈负温度系数,其正向压降随温度升高而下降,促使2端电位上升,使Vi不变达到补偿目的。
图1 热电偶冷端温度补偿器原理四、实验步骤：1、温度传感器实验模板放大器调零：按图2示意接线。
将主机箱上的电压表量程切换开关打到2V档，检查接线无误后合上主机箱电源开关，调节温度传感器实验模板中的Rw2(增益电位器）顺时针转到底，再调节Rw3(调零电位器）使主机箱的电压表显示为0V（零位调好后Rw3电位器旋钮位置不要改动）。
关闭主机箱电源。
图2 温度传感器实验模板放大器调零接线示意图2、调节温度传感器实验模板放大器的增益A为100倍：利用压力传感器实验模板的零位偏移电压作为温度实验模板放大器的输入信号来确定温度实验模板放大器的增益A。
按图2示意接线，检查接线无误后合上主机箱电源开关，调节压力传感器实验模板上的Rw2(调零电位器)，使压力传感器实验模板中的放大器输出电压为0.01V（用主机箱电压表测量）；再将0.01V电压输入到温度传感器实验模板的放大器中，再调节温度传感器实验模板中的增益电位器Rw2（小心：不要误碰调零电位器Rw3），使温度传感器实验模板放大器的输出电压为1.000V（增益调好后Rw2电位器旋钮不要改动）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单热电偶应用中冷结点补偿的实现
时间:2012-9-1 作者:辛集科鑫
热电偶应用中冷结点补偿的实现
因为热电偶是差分温度测量器件，在处理热电偶信号时以冷结点作为参考点，考虑到非零摄氏度冷结点的电压，必须对热电偶输出电压进行冷结点补偿。
本文比较了几种冷结点补偿器件，并以硅温度传感器检测IC为例介绍了三种应用设计方法和测量的结果。
温度测量应用中有多种类型的传感器，热电偶是最常用的一种，可广泛用于汽车、家庭等。
与电阻式温度检测器(RTD)、热电调节器、温度检测集成电路(IC)相比，热电偶能够检测更宽的温度范围，具有较高的性价比。
另外，热电偶的鲁棒性、可靠性和快速响应时间使其成为各种工作环境下的首选。
当然，热电偶在温度测量中也存在一些缺陷，例如线性特性较差。
除此之外，RTD和温度传感器IC可以提供更高的灵敏度和精度，可以很理想地用于精确测量系统。
热电偶信号电平很低，常常需要放大或高分辨率数据转换器进行处理。
如果排除上述问题，热电偶的低价位、易使用、宽温度范围可以使其得到广泛使用。
热电偶与冷结点补偿
热电偶是差分温度测量器件，由两段不同的金属线构成，一段用作正结点，另一段用作负结点。
表1列出了四种最常用的热电偶类型、所用金属以及对应的温度测量范围。
热电偶的两种不同金属线焊接在一起后形成两个结点，如图1a所示，环路电压是两个结点温差的函数。
这利用了Seebeck效应，通常描述为热能转换为电能的过程。
Seebeck效应与Peltier效应相反，Peltier效应为电能转换成热能的过程，典型应用有热电致冷器。
如图1a所示，测量电压VOUT是检测结点(热结点)结电压与参考结点(冷结点)结电压之差。
因为VH和VC是由两个结的温度差产生的，VOUT也是温差的函数。
比例因数α对应于电压差与温差之比，称为Seebeck系数。
图1b所示是一种最常见的热电偶应用。
该配置中引入了第三种金属(中间金属)和两个额外的结点。
本例中，每个开路结点与铜线电气连接，这些连线为系统增加了两个额外结点，只要这两个结点温度相同，中间金属(铜)不会影响输出电压。
这种配置允许热电偶在没有独立参考结点的条件下使用。
VOUT仍然是热结点与冷结点温差的函数，与Seebeck系数有关。
然而，由于快速热电偶测量的是温度差，为了确定热结点的实际温度，冷结点温度必须是已知的。
冷结点温度为0℃(冰点)时是一种最简单的情况，如果TC=0℃，则VOUT=VH。
这种情况下，热结点测量电压是结点温度的直接转换值。
美国国家标准局(NBS)提供了各种类型热电偶的电压特征数据与温度对应关系的查找表，所有数据均基于0℃冷结点温度。
利用冰点作为参考点，通过查找适当表格中的VH可以确定热结点温度。
在热电偶应用初期，冰点被当作热电偶的标准参考点，但在大多数应用中获得一个冰点参考温度不太现实。
如果冷结点温度不是0℃，那么，为了确定实际热结点温度必须已知冷结点温度。
考虑到非零冷结点温度的电压，必须对热电偶输出电压进行补偿，即所谓的冷结点补偿。
