高低压柜 铜排 母线表格计算

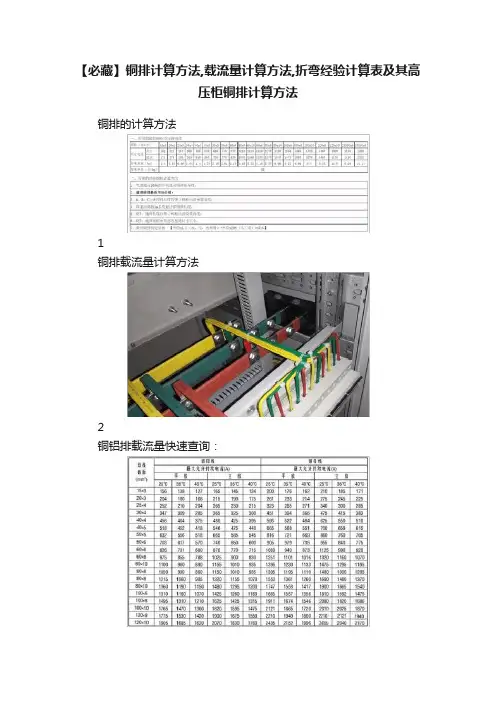

【必藏】铜排计算方法,载流量计算方法,折弯经验计算表及其高压柜铜排计算方法

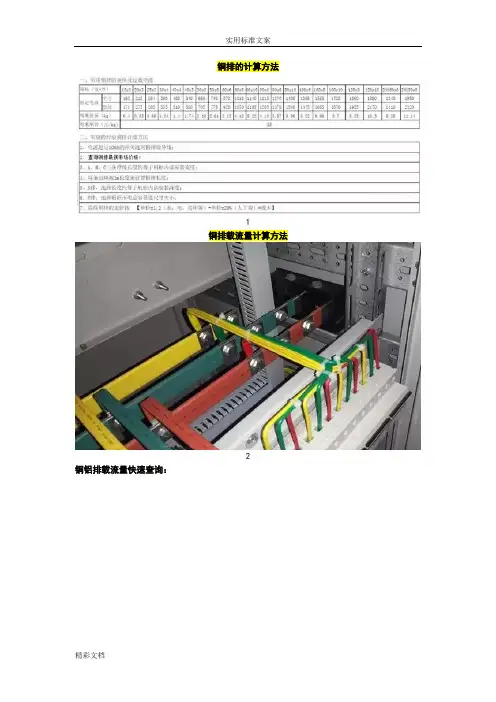

【必藏】铜排计算方法,载流量计算方法,折弯经验计算表及其高压柜铜排计算方法铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽* (排厚+8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
【必藏】铜排计算方法、载流量计算方法、折弯经验计算表及高压柜铜排计算方法
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
铜母线载流量
电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。
由铝质材料制作的称为铝汇流排（又称铝母线、铝母排或接地铝排），由铜质材料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排），在电路中起输送电流和连接电气设备的作用。
电力汇流排能通过大电流，常用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程
铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。
一般在配电柜中的U、V、W相母排和PE母排通常采用铜排（电流较小时也使用铝牌，可以降低设备成本）；汇流排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。
以下为各种规格的铜汇流排额定电流，供广大工程技术人员参考使用（录自德国BEA）。
必藏 铜排计算方法 载流量计算方法 折弯经验计算表及高压柜铜排计算方法
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X (经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*铝排[40℃]= 铜排[40℃]/例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +A例如：15*3的40℃时载流量=15*=100*8的40℃时载流量=100*=1650A双层载流量＝倍单层载流量三层载流量＝倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：厚度（毫米） 3 4 5 6 8 10载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18注：铝排厚度没有7mm和9mm两个规格。
铜排选用表
电缆载流 量标准口
5页
2财富值
诀
更多与“载流量 标准”相关的文档>>
铜排、铝
排载流量
8页
免费
(安)表
铜排、铝
排载流量
3页
免费
(安)表
铜排、铝
排载流量
1页
免费
(安)表
铜排、铝
排载流量
1页
免费
(安)表
铜排、铝
排载流量
6页
免费
(安)表
更多与“铜排铝排载流量表”相关的文
档>>
锂动力电
池保护板 电动车电
2页
代史纲要 期末复习
11页 免费
重点汇总
中国近现
代史纲要 重点题库
5页
免费
简答答案
中国近现
代史纲要
12页 免费
重点
更多与“中国近现代史纲要重点”相关
的文档>>
中共党史 (考试版)
27页 免费
公务员考
试 中共
4页
2财富值
党史
任职资格
考试题 (中共党
15页 免费
史)
2010福建
省委党校
在职研究 生考试—
40℃时的厚 度系数 = 排厚 +8
双层铜排[40 ℃]=1.56~1. 58*单层铜排 [40℃]
三层铜排[40 ℃]=2*单层 铜排[40℃]
四层铜排[40 ℃]=2.45*单 层铜排[40 ℃]
铜排[40℃]= 铜排[25 ℃]*0.85
A( 载流量 )= 排宽 *( 排厚 +8.5)
500A=40*(4 +8.5)
你可能喜 欢
低压开关柜铜排用量的计算,图文并茂
低压开关柜铜排用量的计算，图文并茂低压铜排设计时需要考虑以下几个方面：水平母线长度的计算、进线分支母线长度的计算、框架断路器柜母排的计算、垂直排的选择、抽屉铜排长度的计算、电容柜铜排的选择。
一、水平母线长度计算水平母排的计算，除了和柜宽有关外，还要考虑以下几点：（1）如有要求母排出柜顶200，实际上铜排的总长度不仅是200，还要包括柜内与主母线搭接部分，通常的长度要按400计算。
（2）上进线的水平母铜排长度为柜宽，此种计算仅适用于上进线。
侧进线前后均有水平母线，要将这部分因素考虑进去。
原则上至少要加一半柜宽的主母排，为防止出现铜排少算的情况，建议最好增加一台柜的主母排量（如下图）。
二、进线分支母线长度计算（铜排侧进线）说明：增加的那一台柜宽的主母排量核算到进线分支排中，以下铜排长度未含主母排。
说明：零排为柜顶侧进或采用三相四线、三相五线母线桥（槽）进线时，均需增加此根引下零排的报价。
如果是三相五线引进，则还需增加引下地排的报价：即分支地排也需报2.3米左右。
三、框架断路器母排长度计算注意点混装柜的铜排计算方式应该为一台框架断路器+一台抽屉柜的量，而不是仅仅是按照单台框架或单台抽屉的量计算。
进线柜同时带计量的方案，由于计量室通常要比正常的低压仪表室高0.2米要在原有铜排长度的基础上每相增加0.4米。
断路器上方带刀熔开关的方案，也要考虑铜排总长度增加0.4米。
多个框架出线的柜子每个框架对应的铜排长度不一致。
四、抽屉柜垂直母线规格及长度的计算方法成套设备中或成套设备一个部分中（例如一个框架单元）有若干主电路，在任一时刻所有主电路通过的电流大值的总和与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的比值，即为额定分散系数以某个出线柜为例：出线柜共有7个塑壳，总额定电流1200A，则带入分散系数后为1200*0.7=840A。
满抽屉时柜体垂直排单相长度为1955，按2000mm报价；搭接排平均每相单根500（母线框前置）400（母线框后置），报价统一按500mm 考虑抽屉柜垂直零排长度为12.00+0.300+0.300=1.8米说明：北京地区要求必须有垂直地排与垂直零排并排布置，报价时遇到北京项目需报此根铜排，长度与零排一致，规格根据GB7251.1相关要求执行（见下页）。
高压柜铜排计算方法，收藏！
高压柜铜排计算方法，收藏！
高压柜铜排选择标准中置柜KYN28 进出线柜PT柜
GB3906[附录D]中公式：S=I/a√(t△θ)
式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：
25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了.
31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm2
40KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm2
63KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm2
80KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2
接地母线按系统额定短时耐受电流的86.7%考虑:
25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2
31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2
40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2
63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2
80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2。
【必藏】铜排计算方法、载流量计算方法、折弯经验计算表及高压柜铜排计算方法
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方, 铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽* (排厚+8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45 口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
铜排计算
高低压柜、变压器距墙1.5m；对面放置3米距离；配电室高度3.6m 电力标示牌（不锈钢、拐角过路，直线6m一个
走向桩高出地面400mm，过路、拐角在，直线15m一根24/根 公司电容柜70/Kvar DTU=3万/台 箱变壳体=1500/M2
48.00 41.00 26.00 8.00 65.00 1500.00 3000.00 24.00 220.00 70.00 60.00
48.00 41.00 26.00 8.00 65.00 1500.00 3000.00 24.00 220.00 70.00 60.00
2根80x8 2根100x10 1950 2120 11.14
每米重量（kg） 每米单价（元/kg）
0.53 0.66 1.04 1.4
2.61 3.13 4.18 5.22 4.18 5.57 6.96
85
二、常规的经验铜排计算方法 1、电流超过100A的开关选用铜排做导线； 2、先市场铜价格约等于85元/KG； 3、A、B、C三条母线长度约等于机柜内部安装宽度； 4、每条回路按1m长度来计算铜排长度； 5、N排，地排长度约等于机柜内部安装深度； 6、N排，地排根据市电总容量选尺寸大小； 7、最终铜排的定价按 【单价x1.2（水，电，房租等）+单价x20%（人工费）=成本】
铜排的计算方法
一、常用铜排的规格及过载电流
规格（宽*厚） 额定电流 平方 竖放
15x3 162 171 0.4 20x3 25x3 30x4 40x4 212 275 264 285 368 335 485 510 40x5 540 580 1.74 50x5 660 705 2.18 50x6 60x6 60x8 60x10 80x6 80x8 80x10 100x6 100x8 100x10 740 775 873 1018 1140 1115 1270 1430 920 1070 1195 1205 1370 1540 1356 1475 5.22 1565 1685 6.96 1735 1870 8.7 120x8 1860 1955 8.35 120x10 2根60x6 1980 2170 10.5 1340 1410 6.26
低压开关柜铜排用量的计算,图文并茂
低压开关柜铜排用量的计算，图文并茂低压铜排设计时需要考虑以下几个方面：水平母线长度的计算、进线分支母线长度的计算、框架断路器柜母排的计算、垂直排的选择、抽屉铜排长度的计算、电容柜铜排的选择。
一、水平母线长度计算水平母排的计算，除了和柜宽有关外，还要考虑以下几点：（1）如有要求母排出柜顶200，实际上铜排的总长度不仅是200，还要包括柜内与主母线搭接部分，通常的长度要按400计算。
（2）上进线的水平母铜排长度为柜宽，此种计算仅适用于上进线。
侧进线前后均有水平母线，要将这部分因素考虑进去。
原则上至少要加一半柜宽的主母排，为防止出现铜排少算的情况，建议最好增加一台柜的主母排量（如下图）。
二、进线分支母线长度计算（铜排侧进线）说明：增加的那一台柜宽的主母排量核算到进线分支排中，以下铜排长度未含主母排。
说明：零排为柜顶侧进或采用三相四线、三相五线母线桥（槽）进线时，均需增加此根引下零排的报价。
如果是三相五线引进，则还需增加引下地排的报价：即分支地排也需报2.3米左右。
三、框架断路器母排长度计算注意点混装柜的铜排计算方式应该为一台框架断路器+一台抽屉柜的量，而不是仅仅是按照单台框架或单台抽屉的量计算。
进线柜同时带计量的方案，由于计量室通常要比正常的低压仪表室高0.2米要在原有铜排长度的基础上每相增加0.4米。
断路器上方带刀熔开关的方案，也要考虑铜排总长度增加0.4米。
多个框架出线的柜子每个框架对应的铜排长度不一致。
四、抽屉柜垂直母线规格及长度的计算方法成套设备中或成套设备一个部分中（例如一个框架单元）有若干主电路，在任一时刻所有主电路通过的电流大值的总和与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的比值，即为额定分散系数以某个出线柜为例：出线柜共有7个塑壳，总额定电流1200A，则带入分散系数后为1200*0.7=840A。
满抽屉时柜体垂直排单相长度为1955，按2000mm报价；搭接排平均每相单根500（母线框前置）400（母线框后置），报价统一按500mm 考虑抽屉柜垂直零排长度为12.00+0.300+0.300=1.8米说明：北京地区要求必须有垂直地排与垂直零排并排布置，报价时遇到北京项目需报此根铜排，长度与零排一致，规格根据GB7251.1相关要求执行（见下页）。
铜铝排载流量
母线允许最小搭接面积计算如下：
S = I/i 备注：S – 母线搭接面积(mm2) I–主母线工作电流(A) i–接触面电流密度(A/mm2)
接触面电流密度i的数值在国标中可以查到，如3150A铜质主母线电流，其i值为0.1～0.15。
则可计算Smin＝3150/0.1 =31500mm2 。
对于母排与元器件连接时搭接面的大小可以按照视在搭接面内的电流密度来衡量，对于不同的电流大小，电流密度的大小要求不同，电流越大，视在搭接面内的电流密度的允许值越小。
其确定按以下关系：
额定电流小于200A时，视在搭接面内的电流密度的允许值为不大于0.31A每平方毫米。
额定电流小于2000A大于200A时，视在搭接面内的电流密度的允许值为不大于0.31-
1.05(I-200)/10000 A每平方毫米。
额定电流大于2000A时，视在搭接面内的电流密度的允许值为不大于0.12A每平方毫米。
铜排主要技术参数 种 类 平型铜排、异型铜排 牌 号 T2（C1100）、T3、H62 状 态 Y 、Y2（1/2H）、Y4（1/4H） 规 格 3～30mm（厚）×10～150mm（宽）×6000mm（长）特 性 该产品表面光洁，无氧化、划伤、凹坑，平直度好，尺寸偏差小，可根据用户的图纸要求生产各种截面形状复杂的铜排，其中T2（C1100）红铜排导电率可达98%以上，具有高导电、导热性能。
用 途 适用于高低压电器、开关控制柜、配电设备、母线槽等电器工程，其中电子异型红铜排是生产电脑散热器的新型专用材料。
铜母线载流量
电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。
由铝质材料制作的称为铝汇流排（又称铝母线、铝母排或接地铝排），由铜质材料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排），在电路中起输送电流和连接电气设备的作用。
电力汇流排能通过大电流，常用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程
铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。
一般在配电柜中的U、V、W相母排和PE母排通常采用铜排（电流较小时也使用铝牌，可以降低设备成本）；汇流排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。
以下为各种规格的铜汇流排额定电流，供广大工程技术人员参考使用（录自德国BEA）。
高低压开关柜设计-铜排载流量汇总表
选自《关于成套开关设备母线系统的设计》主母线选择（A、B、C）：1、 母线的选择应按设备的最高环境温度选择相应的安全载流量，一般按+40℃考虑；2、 母线的安装位置和设备的防护等级也是母线选择时必须考虑的因素，应该考虑适当的降容系数。
防护等级在IP4X3、 镀锡铜排应在裸铜排的安全载流量的基础上乘以0.94～0.96左右的降容系数，小电流规格可以取大值、而大电流4、 只要条件许可，应尽量选用薄型（或扁型）铜排，以提高铜排单位面积载流量（电流密度），从而降低成本，但5、 高压环网柜中的主母线一般固定采用TMY-3×50×5，对一些特殊要求的系统可以采用TMY-3×60×6～10，但母排6、 高压中置柜中的主母线，在短路耐受电流小于或等于31.5kA的情况下，一般采用TMY-3×80×8，具体项目中根据中性线（N、PEN）：1、 在三相四线制配电系统中，中性线（N、PEN线）的允许载流量不应小于线路中最大不平衡负荷电流，且应计入谐2、 在用户未提供最大的不平衡电流、以及谐波电流的情况下，中性线的选择按不小于相线截面积的一半选择；3、 对于用户特殊要求的按用户要求选择，但要求满足第而二条的规定；4、 对于3次（及其倍数）谐波含量丰富的系统，应考虑谐波电流对中性线的影响，有必要可以按等于甚至大于相线截5、 以气体放电灯为主要负荷的回路中，中性线截面不应小于相线截面，如路灯、广场照明的配电系统等。
接地保护导体（PE）：1、 低压成套开关设备，Icw=30/50kA 采用TMY-1×50×5；2、 低压成套开关设备，Icw=80/100kA 采用TMY-2×50×5 or TMY-1×50×10；3、 高压环网开关设备，按TMY-1×40×4选取（短路电流不超过20kA）；4、 高压金属封闭式开关设备，按①：TMY-1×40×6选取（短路电流小于或等于31.5kA时）；②：TMY-1×40×10选取感觉不对啊？感觉不对啊？感觉不对啊？降容系数。
(完整版)铜排载流量计算表及母线槽铜排规格
矩形母排载流量计算法
1、40°时铜排载流量排宽*厚度系数：E （排厚：D）
此表是根据lyq137********的建议和进一步核算，将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56〜1.58倍的单层铜排（对应相同的矩形排和温
度）；
例:100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40。
】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响：
【40°】时的铜排二【25°】时的铜排的0.85
【40°】时的铜排二【40°】时的铝排的1.3
三、变压器KVA容量输出电流计算公式为：I（A）=K V A值/（V3*0.4 ）
0.69284
母线槽铜排规格。
GCS配电柜中的母排怎么计算
GCS配电柜中的母排怎么计算？铜母线TMY母线截面（㎜2）最大容许电流（A）平放竖放规格面积25℃40℃25℃40℃15×3 45 200 167 210 17120×3 60 261 212 275 22425×3 75 323 263 340 27730×4 120 451 368 475 38740×4 160 593 483 625 50940×5 200 665 541 700 57050×5 250 816 665 860 70050×6 300 905 738 955 77860×6 360 1069 893 1125 91660×8 480 1251 1019 1320 107560×10 600 1395 1136 1475 120280×6 480 1360 1108 1480 120680×8 640 553 1265 1690 137780×10 800 17847 1423 1900 1548100×6 600 1665 1356 1810 1475100×8 800 1911 1557 2080 1695100×10 1000 2121 1728 2310 1882120×8 960 2210 1810 2400 1956120×101200 2435 1984 2650 2159低压配电柜中铜母排标示为4*[2*4b*(100*5)]表示是什么意思，应当怎样理解4b表示4片。
100*5表示单片矩形母排的截面尺寸未100mm×5mm。
2表示双层。
最前面的4表示四相。
意思是说：母排分四相，每相8片100*5的矩形母排，分上下两层，每层4片。
现在的变电站用配电柜，要求用两组地排，一组与柜体绝缘，一组与柜体导通，求解答。
高低压柜铜排母线表格计算
高低压柜铜排母线表格计算进线主母排8m 主母线 1.5m水平主母排3m/段，每段+200mm分支母排8m 分支母线2m水平N排3m/段，每段+200mm 接地刀连接母排(60*6)2m 避雷器接地 1.8m水平PE排3m/段，每段+200mm 联络/隔离分支母排8m 主接地0.6m水平主母排6m/段，每段+200mm 母线提升分支母排8m 主母线 1.5m 水平N排6m/段，每段+200mm分支母排8m 分支接地 2.5m水平PE排6m/段，每段+200mm PT连接母排(30*3)2m 主接地0.6m抽屉内3m/250A,分支母排3m 主母线7.5m 柜内母排(＜3200A)14mPT车内母排(30*3)2m 主接地 1.1m柜内母排(≥3200A)15m 分支母排8m 垂直母排搭接2mPT车内母排(30*3)2m分支N排 2.2m 柜内垂直母排5m进线主母排12m 框架分支母排10m出线分支母排12m HXGN17-12出线分支排 3.9分支N排 2.2m 联络/隔离分支母排12m 进线分支排 4.5m柜内垂直母排7m 母线提升分支母排8m 框架分支母排15m分支母排8m 分支N排 2.2m PT连接母排4m 电容柜柜内母排柜宽*3 +3m 分支母排4m 柜内母排柜宽*3 +3m*刀开关数PT连接母排4m 馈线断路器连接排 1.5m/只分支母排8m 分支N排 2.2m PT连接母排4m上表均为单排长度，双排、三排相应倍增。
相排4m 零排3.5mKYN28A-12出线（无CT）GGD出线PT+提升两台框架馈线下出三台框架馈线下出计量PT GCS/GCK/GDMNS GGD XGN15-12低压进线/母联计量抽屉柜出线进线（无CT）目录!A1XGN2-12计量PT PT+提升变压器侧出线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进线主母排8m 主母线 1.5m
水平主母排3m/段，每段+200mm
分支母排
8m 分支母线2m
水平N排3m/段，每段+200mm 接地刀连接母排(60*6)
2m 避雷器接地 1.8m
水平PE排3m/段，每段+200mm 联络/隔离分支母排8m 主接地0.6m
水平主母排6m/段，每段+200mm 母线提升
分支母排8m 主母线 1.5m 水平N排6m/段，每段+200mm
分支母排
8m 分支接地 2.5m
水平PE排6m/段，每段+200mm PT连接母排(30*3)
2m 主接地0.6m
抽屉内3m/250A,分支母排
3m 主母线7.5m 柜内母排(＜3200A)14m
PT车内母排(30*3)
2m 主接地 1.1m
柜内母排(≥3200A)15m 分支母排
8m 垂直母排搭接2m
PT车内母排(30*3)
2m
分支N排 2.2m 柜内垂直母排5m
进线主母排12m 框架分支母排10m
出线分支母排12m HXGN17-12出线分支排 3.9分支N排 2.2m 联络/隔离分支母排12m 进线分支排 4.5m
柜内垂直母排7m 母线提升
分支母排8m 框架分支母排15m
分支母排8m 分支N排 2.2m PT连接母排4m 电容柜柜内母排柜宽*3 +3m 分支母排4m 柜内母排柜宽*3 +3m*刀开关数
PT连接母排4m 馈线断路器连接排 1.5m/只
分支母排8m 分支N排 2.2m PT连接母排
4m
上表均为单排长度，双排、三排相应倍增。
相排4m 零排
3.5m
KYN28A-12
出线（无CT）GGD出线PT+提升
两台框架馈线下出三台框架馈线下出计量PT GCS/GCK/GDMNS GGD XGN15-12低压进线/母联
计量抽屉柜
出线进线（无CT）
目录!A1
XGN2-12
计量PT PT+提升
变压器侧出线。
