预制桩施工工艺 ppt
合集下载
桩基础施工 ppt课件
直到收锤标准→收锤→送桩→（截桩）
66
定位
PPT课件 67
打桩
PPT课件 68
PPT课件
接桩：焊接法、浆锚法、法兰法
69
接桩
PPT课件
70
收锤
PPT课件
71
PPT课件 72
PPT课件 73
管桩与基础底板连接
PPT课件
74
打桩顺序
PPT课件
减小：后施工的桩对先施工的桩的影响
对周边环境的影响
51
PPT课件
柴油锤
自由落锤
52
蒸汽锤
PPT课件
液压锤
单动汽锤 双动汽锤
53
PPT课件
高频液压振动锤
54
PPT课件 55
PPT课件 56
柴油锤
PPT课件
57
PPT课件 58
履带式桩架
PPT课件
多功能桩架
59
滚筒式打桩机
PPT课件
60
多功能桩机
PPT课件
61
PPT课件
履带式桩机
62
40
质量控制
PPT课件
施工前：外观检查；
施工中：桩位偏差；接桩焊接质量；桩顶标高
施工后：荷载试验，桩体质量检验；
经济效益
与锤击法相比：施工速度快，缩短工期1/3；
与普通砼桩相比：配筋率减少30~40%；
社会效益
施工噪音小、无污染
41
PPT课件
编笼、滚焊
42
PPT课件 43
上料
PPT课件
44
合模
PPT课件 23
PPT课件 24
PPT课件
2．制作――叠浇法
《PRC预制管桩jd》课件
定位测量
根据施工图纸和现场实际情况 ，确定管桩的位置和间距。
吊装就位
使用吊装设备将管桩吊至指定 位置，并对其进行调整。
检测验收
对安装完成的管桩进行检查， 确保其满足设计要求。
安装注意事项
注意安全
安装管桩时应注意施工安全，采 取相应的防护措施。
质量监控
对安装完成的管桩进行质量检查， 确保其满足设计要求。
02
加强原材料的质量控制 ，确保原材料的质量稳 定可靠。
03
对生产过程中的关键工 序进行严格监控，如混 凝土的配合比、浇筑和 振捣等。
04
对成品管桩进行质量检 验，包括外观质量、尺 寸精度和强度等指标的 检测。
03
PRC预制管桩的连接与安装
BIG DATA EMPOWERS TO CREATE A NEW
案例二：高速公路工程
总结词
高速公路工程中，PRC预制管桩的应用可提高道路稳定性和行车安全性。
详细描述
高速公路工程中，道路的稳定性和行车安全性至关重要。PRC预制管桩具有较高的承载力和抗侧向变 形能力，能够有效地提高道路基础的稳定性，防止道路沉降和变形。在高速公路工程中，PRC预制管 桩可用于道路路基、桥涵等部位的桩基建设，提高道路的使用寿命和行车安全性。
混凝土浇筑
将搅拌好的混凝土材料注入模具中，进行振捣和密 实，确保管桩内部结构密实。
养护与脱模
将浇筑好的管桩放入养护室进行养护，待达到一 定强度后进行脱模。
成品检验与堆放
对成品管桩进行质量检验，合格后按照规格和型号进行 堆放。
质量控制
01
严格按照设计图纸和技 术规范进行生产，确保 管桩的结构和性能符合 要求。
01
局限性
预制桩、灌注桩基础施工详解这些示意图太形象了
采用先进施工工艺
03
采用先进的施工工艺和设备，如超声波检测、高压注浆等，提
高施工质量和效率。
提高承载力和抗震性能优化设计方案
增加桩径和桩长
通过增加桩径和桩长来提高单桩承载力，同时增加桩身配筋来增 强桩的抗震性能。
采用高性能混凝土
采用高性能混凝土来提高桩身的强度和耐久性，从而提高桩的承载 力和抗震性能。
验收标准
符合国家相关规范及设计 要求，如《建筑地基基础 设计规范》等。
验收程序
施工单位自检合格后报监 理单位验收，监理单位组 织相关单位进行联合验收。
02
灌注桩基础施工
灌注桩类型及适用条件
钻孔灌注桩
适用于各种地质条件，成孔方式多样，可根据实际情 况选择。
人工挖孔桩
适用于地下水位较低、地质条件较好的地区，具有施 工方便、成本低等优点。
无损检测技术是利用物质的某些 物理性质（如声学、光学、电学 等）在缺陷或异常情况下会产生 变化的特性，通过测量这些变化 来了解和评价材料、产品或构件 内部和表面质量的技术。
无损检测技术在桩基 工程中的应用
无损检测技术可用于检测桩身完 整性、桩身缺陷位置及程度等。 常用的无损检测方法包括超声波 法、射线法、电磁法等。
静载试验设备 静载试验设备主要包括反力装置、加载装置、测量装置等。其中，反力装置用于提供反力，加载装置用 于施加荷载，测量装置用于测量桩顶沉降和桩身应力或应变。
动力检测技术应用实例分析
动力检测技术原理
动力检测技术是通过在桩顶施加激振力，使桩产生振动，利用安装在桩顶或桩身的传感器接 收桩的振动信号，通过对信号的分析处理，得到桩的动刚度、阻尼比等动力特性参数，进而 评价桩的承载力及桩身完整性。
桩基础施工ppt课件完整版
2023
桩基础施工ppt课件 完整版
REPORTING
2023
目录
• 桩基础施工概述 • 桩基础施工准备 • 桩基础施工方法 • 桩基础施工质量控制 • 桩基础施工安全与环境保护 • 桩基础施工案例分析
2023
PART 01
桩基础施工概述
REPORTING
定义与分类
定义
桩基础是一种深基础，由基桩和 连接于桩顶的承台共同组成，通 过承台将若干根桩顶联结成整体 ，共同承受动静荷载。
案例一
某桩基础施工中的质量问题
问题描述
阐述施工中出现的质量问题，如桩身断裂、承载力不足等
原因分析
深入分析质量问题产生的原因，如施工工艺不当、材料质量不合 格等
问题案例剖析
应对措施
提出针对性的解决方案，如加强施工工艺控制、更换合格材料等
案例二
某桩基础施工中的安全事故
问题描述
阐述施工中出现的安全事故，如人员伤亡、设备损坏等
载力。
2023
PART 05
桩基础施工安全与环境保 护
REPORTING
施工安全措施
建立健全安全生产责任制
制定安全施工方案
明确各级管理人员和操作人员的安全职责 ，形成全员参与的安全管理体系。
针对桩基础施工特点，制定详细的安全施 工方案，包括安全技术措施、应急预案等 。
加强安全教育和培训
严格遵守安全操作规程
桩身强度检测
采用静载试验、钻芯取样 等方法，检测桩身混凝土 强度是否满足设计要求。
承载力检测
静载试验
通过模拟实际荷载情况，对桩进 行静载试验，检测其承载力是否
满足设计要求。
动测法
采用高应变动测法等方法，对桩 的承载力进行快速、准确的检测
桩基础施工ppt课件 完整版
REPORTING
2023
目录
• 桩基础施工概述 • 桩基础施工准备 • 桩基础施工方法 • 桩基础施工质量控制 • 桩基础施工安全与环境保护 • 桩基础施工案例分析
2023
PART 01
桩基础施工概述
REPORTING
定义与分类
定义
桩基础是一种深基础，由基桩和 连接于桩顶的承台共同组成，通 过承台将若干根桩顶联结成整体 ，共同承受动静荷载。
案例一
某桩基础施工中的质量问题
问题描述
阐述施工中出现的质量问题，如桩身断裂、承载力不足等
原因分析
深入分析质量问题产生的原因，如施工工艺不当、材料质量不合 格等
问题案例剖析
应对措施
提出针对性的解决方案，如加强施工工艺控制、更换合格材料等
案例二
某桩基础施工中的安全事故
问题描述
阐述施工中出现的安全事故，如人员伤亡、设备损坏等
载力。
2023
PART 05
桩基础施工安全与环境保 护
REPORTING
施工安全措施
建立健全安全生产责任制
制定安全施工方案
明确各级管理人员和操作人员的安全职责 ，形成全员参与的安全管理体系。
针对桩基础施工特点，制定详细的安全施 工方案，包括安全技术措施、应急预案等 。
加强安全教育和培训
严格遵守安全操作规程
桩身强度检测
采用静载试验、钻芯取样 等方法，检测桩身混凝土 强度是否满足设计要求。
承载力检测
静载试验
通过模拟实际荷载情况，对桩进 行静载试验，检测其承载力是否
满足设计要求。
动测法
采用高应变动测法等方法，对桩 的承载力进行快速、准确的检测

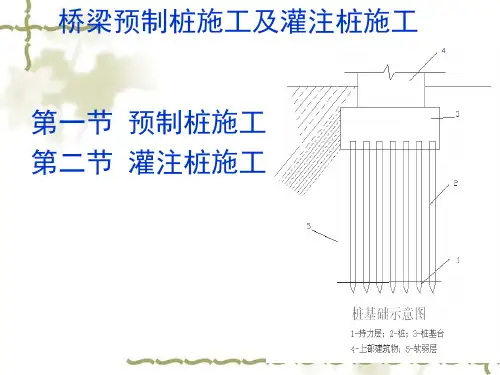

桥梁预制桩施工及灌注桩施工图片较多
3
4
▪ 桩按施工方法分为预制桩和灌注桩 ❖ 预制桩根据沉入土中的方法，可分打入桩、水冲 沉桩、振动沉桩和静力压桩等； ❖ 灌注桩是在桩位处成孔，然后放入钢筋骨架，再 浇筑混凝土而成的桩。灌注桩按成孔方法不同， 有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、套管 成孔灌注桩及爆扩成孔灌注桩等。
5
第一节 预制桩施工
17
钢筋混凝土预制桩制作－混凝土浇筑
18
19
预制管桩外形
桩头
20
21
截桩
22
垫层施工
23
垫层
24
承台钢筋
承台模板 25
26
承台和地基梁浇筑混凝土后
27
承台细部
三 预制桩的起吊、运输
1．起吊
❖ 当桩的砼达到设计强度的75%方可起吊，钢筋混凝土预制桩应 达到设计强度的70%才可起吊；达到100%设计强度才 能运输和打桩。若提前吊运，必须采取措施并经过验 算合格方可进行。
桥梁预制桩施工及灌注桩施工 第一节 预制桩施工 第二节 灌注桩施工
1
❖ 桩基础是深基础应用最多的一种基 础形式，它由若干个沉入土中的桩 和连接桩顶的承台或承台梁组成。
❖ 桩的作用是将上部建筑物的荷载传
递到深处承载力较强的土层上，或
将软弱土层挤密实以提高地基土的
承载能力和密实度。
2
▪ 桩按受力情况分为端承桩和摩擦桩两种(图4.1)
▪ 钢筋混凝土预制桩的质量检验标准应符合表4.2的规定。
15
表4.2 钢筋混凝土预制桩的质量检验标准
项序
主1 控2 项 目3
检查项目
桩体质量检验 桩位偏差 承载力
允许偏差或允许值(mm)
单位
数值
4
▪ 桩按施工方法分为预制桩和灌注桩 ❖ 预制桩根据沉入土中的方法，可分打入桩、水冲 沉桩、振动沉桩和静力压桩等； ❖ 灌注桩是在桩位处成孔，然后放入钢筋骨架，再 浇筑混凝土而成的桩。灌注桩按成孔方法不同， 有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、套管 成孔灌注桩及爆扩成孔灌注桩等。
5
第一节 预制桩施工
17
钢筋混凝土预制桩制作－混凝土浇筑
18
19
预制管桩外形
桩头
20
21
截桩
22
垫层施工
23
垫层
24
承台钢筋
承台模板 25
26
承台和地基梁浇筑混凝土后
27
承台细部
三 预制桩的起吊、运输
1．起吊
❖ 当桩的砼达到设计强度的75%方可起吊，钢筋混凝土预制桩应 达到设计强度的70%才可起吊；达到100%设计强度才 能运输和打桩。若提前吊运，必须采取措施并经过验 算合格方可进行。
桥梁预制桩施工及灌注桩施工 第一节 预制桩施工 第二节 灌注桩施工
1
❖ 桩基础是深基础应用最多的一种基 础形式，它由若干个沉入土中的桩 和连接桩顶的承台或承台梁组成。
❖ 桩的作用是将上部建筑物的荷载传
递到深处承载力较强的土层上，或
将软弱土层挤密实以提高地基土的
承载能力和密实度。
2
▪ 桩按受力情况分为端承桩和摩擦桩两种(图4.1)
▪ 钢筋混凝土预制桩的质量检验标准应符合表4.2的规定。
15
表4.2 钢筋混凝土预制桩的质量检验标准
项序
主1 控2 项 目3
检查项目
桩体质量检验 桩位偏差 承载力
允许偏差或允许值(mm)
单位
数值
图解桩基础施工PPT(55页)
4. 焊接宜在桩四周对称地进行，待上下桩节固定后拆除导向箍再分层施
焊；焊接层数不得少于2层，第一层焊完后必须把焊渣清理干净，方 可进行第二层（的）施焊，焊缝应连续、饱满； 5. 焊好后的桩接头应自然冷却后方可继续施压，自然冷却时间不宜少于 8min；严禁采用水冷却或焊好即施打； 6. 雨天焊接时，应采取可靠的防雨措施； 7. 焊接接头的质量检查，对于同一工程探伤抽样检验不得少于3个接头。
二、灌注桩施工
灌注桩后注浆
灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入 水泥浆，使桩端、桩侧土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减小沉降。
二、灌注桩施工
后注浆装置规定：
1 后注浆导管应采用钢管，且应与钢筋笼加劲筋 绑扎固定或焊接； 桩端后注浆导管及注浆阀数量宜根据桩径大小 设置。对于直径不大于1200mm的桩，宜沿钢筋 笼圆周对称设置2根； 对于桩长超过15m且承载力增幅要求较高者，宜 采用桩端桩侧复式注浆。 对于非通长配筋桩，下部应有不少于2根与注浆 管等长的主筋组成的钢筋笼通底； 钢筋笼应沉放到底，不得悬吊，下笼受阻时不 得撞笼、墩笼、扭笼。
预应力
直径
壁厚
桩长
管桩按桩混凝土强度等级及壁厚分为： 预应力高强混凝土管桩(代号PHC)、预应力混凝土管桩(代号PC)、预应力混凝土薄壁管桩(代号PTC)。 管桩按外径主要分为300MM、400MM、500MM、550MM、600MM、800MM、1000MM等规格。
PHC桩混凝土强度等级不低于C80，PC桩和PTC桩混凝土强度等级不高于C80但不低于C60。
③ 导管埋入混凝土深度宜为2～6m。严禁将导管提出混凝土灌注面，并应控制提拔导管速度，应有专人测量导管埋深
2.2预制桩施工
射水沉桩
射水沉桩是锤击沉桩的 一种辅助方法。 一种辅助方法。利用高 压水流经过桩侧面或空 心桩内部的射水管冲击 桩尖附近土层， 桩尖附近土层，便于锤 击。一般是边冲水边打 当沉桩至最后1～ 桩，当沉桩至最后 ～ 2m时停止冲水，用锤击 时停止冲水， 时停止冲水 至规定标高。 至规定标高。此法适用 于砂土和碎石土， 于砂土和碎石土，有时 对于特长的预制桩，单 对于特长的预制桩， 靠锤击有困难时， 靠锤击有困难时，亦用 此法辅助之。 此法辅助之。
顶打
退打
送桩
接桩
截桩
打桩的质量控制 打桩的质量视打入后的偏差是否在允许范围内， 打桩的质量视打入后的偏差是否在允许范围内，最后贯入度与沉桩 标高是否满足设计要求，桩顶、桩身是否打坏以及对周围环境有无 标高是否满足设计要求，桩顶、 造成严重危害而定。 造成严重危害而定。 桩的垂直偏差应控制在1％之内，平面位置的偏差， 桩的垂直偏差应控制在 ％之内，平面位置的偏差，单排桩不大于 100mm，多排桩一般为 ／2～1个桩的直径或边长。 个桩的直径或边长。 ，多排桩一般为l／ ～ 个桩的直径或边长 承受轴向荷载的摩擦桩的入土深度控制，应以标高为主，而以最后 承受轴向荷载的摩擦桩的入土深度控制，应以标高为主， 贯入度作为参考； 贯入度作为参考； 端承桩的入土深度应以最后贯入度控制为主，而以标高作为参考。 端承桩的入土深度应以最后贯入度控制为主，而以标高作为参考。 设计与施工中的控制贯入度应以合格的试桩数据为准。 设计与施工中的控制贯入度应以合格的试桩数据为准。最后贯入度 的测量应在下列正常条件下进行：桩顶没有破坏，锤击没有偏心， 的测量应在下列正常条件下进行：桩顶没有破坏，锤击没有偏心， 锤的落距符合规定；桩帽和弹垫层正常。 锤的落距符合规定；桩帽和弹垫层正常。如果沉桩尚未达到设计标 而贯入度突然变小，则可能土层中夹有硬土层， 高，而贯入度突然变小，则可能土层中夹有硬土层，或遇到孤石等 障碍物，此时切勿盲目施打，应会同设计勘探部门共同研究解决。 障碍物，此时切勿盲目施打，应会同设计勘探部门共同研究解决。 此外，打桩过程中断，由于土的固结作用，使桩难以打入， 此外，打桩过程中断，由于土的固结作用，使桩难以打入，因此应 保证施打连续进行。 保证施打连续进行。
《桩基础的施工》课件
《桩基础的施工》ppt课件
contents
目录
• 桩基础概述 • 桩基础的施工流程 • 桩基础的质量控制 • 桩基础施工的安全管理 • 桩基础施工案例分析
01
桩基础概述
桩基础的定义
01
桩基础是一种深基础形式，由桩 和连接桩顶的承台组成。
02
桩基的作用是将建筑物荷载通过 桩传递到下层土体中，以减少对 浅层土体的压力。
应急处理
建立应急处理预案，定期组织演练， 提高施工人员在遇到突发事件时的应 对能力。
05
桩基础施工案例分析
案例一：某高层建筑的桩基础施工
总结词
复杂地质条件、大直径桩基、高效施工工艺
详细描述
该高层建筑位于复杂地质条件下，地基承载力要求高。为了满足设计要求，采用了大直径桩基，并采 用了先进的施工工艺，如旋挖钻孔、导管灌注混凝土等，确保了桩基的施工质量。
施工完成后的质量检测
总结词
全面检测、验收
详细描述
施工完成后，应进行全面的质量检测和验收，确保桩基础的各项指标符合设计要求，对不合格的部分进行整改或 返工。
04
桩基础施工的安全管理
安全教育培训
安全教育培训
定期对施工人员进行安全教育培 训，提高安全意识，确保施工安 全。
培训内容
培训内容包括桩基础施工安全知 识、安全操作规程、应急处理措 施等，确保施工人员掌握安全技 能。
确保其承载力符合设计要求。
03
桩基础的质量控制
施工材料的质量控制
总结词
严格筛选、检验
详细描述
对进场的施工材料，如钢筋、水泥、砂石等，进行严格的质量检验，确保其质 量符合设计要求和相关标准。
施工过程中的质量控制
contents
目录
• 桩基础概述 • 桩基础的施工流程 • 桩基础的质量控制 • 桩基础施工的安全管理 • 桩基础施工案例分析
01
桩基础概述
桩基础的定义
01
桩基础是一种深基础形式，由桩 和连接桩顶的承台组成。
02
桩基的作用是将建筑物荷载通过 桩传递到下层土体中，以减少对 浅层土体的压力。
应急处理
建立应急处理预案，定期组织演练， 提高施工人员在遇到突发事件时的应 对能力。
05
桩基础施工案例分析
案例一：某高层建筑的桩基础施工
总结词
复杂地质条件、大直径桩基、高效施工工艺
详细描述
该高层建筑位于复杂地质条件下，地基承载力要求高。为了满足设计要求，采用了大直径桩基，并采 用了先进的施工工艺，如旋挖钻孔、导管灌注混凝土等，确保了桩基的施工质量。
施工完成后的质量检测
总结词
全面检测、验收
详细描述
施工完成后，应进行全面的质量检测和验收，确保桩基础的各项指标符合设计要求，对不合格的部分进行整改或 返工。
04
桩基础施工的安全管理
安全教育培训
安全教育培训
定期对施工人员进行安全教育培 训，提高安全意识，确保施工安 全。
培训内容
培训内容包括桩基础施工安全知 识、安全操作规程、应急处理措 施等，确保施工人员掌握安全技 能。
确保其承载力符合设计要求。
03
桩基础的质量控制
施工材料的质量控制
总结词
严格筛选、检验
详细描述
对进场的施工材料，如钢筋、水泥、砂石等，进行严格的质量检验，确保其质 量符合设计要求和相关标准。
施工过程中的质量控制
桩基础施工—预制桩基础施工
• 如遇异常情况（贯入度剧变；桩身突然倾斜、位移、 回弹；桩身严重裂缝或桩顶破碎），暂停施打，与有 关单位研究处理。
质量要求：
• 1）满足承载力要求：
• 端承桩－控制最后贯入度为主(参考标高)
• 摩擦桩－控制沉桩标高为主(参考最后贯入度)
• 2）偏差:
• 桩位偏差：排桩―偏轴≯100，顺轴≯150mm；
桩架
• 作用： 支撑锤桩
• 吊桩就位 • 打桩导向
• 类型 （常用）：
• 多功能桩架：机动适应性好；大而装拆运麻烦 • 履带式桩架：移动方便，适用范围广。 • 步履式桩架：移动方便，稳定性好,适应性强
履带式桩架
多功能桩架
桩锤选择：（宜重锤低击）
• 类型选择：
• 型号选择：
• 1）依单桩设计荷载计算冲击能E；
• 蒸汽锤：单动－升耗能、自重降，力大慢1.5～15t， 25～30次/分；
• 双动式－双向耗能，效率高，0.6～6t；100～200次/分；
可打可拔。
• 液压锤：无噪、无污、频率高，复杂、价高。油气二 压施力长，贯入度大。
单动汽锤工作原理图
双动汽锤工作原理图
导杆式柴油锤工作原理图
筒式柴油锤工作原理图
•
群桩－ ≯ 1/3桩径或边长；
• 垂直偏差 ≯ 1 % ;
• 3）桩不受损：桩顶、桩身不打坏，桩顶下1/3桩长内无 水平裂缝。
沉拔快，适砂土。
• 水冲法：高压射水（桩侧或桩内）冲孔下沉，留1～
2m打入或振入。适坚硬土、砂石层。
• 钻孔锤击法：钻孔（留 1～2m）、注浆护壁、提钻、
插桩、锤击。用于坚硬土层。
• 静力压桩法：80～120t压桩机，适软弱土层。
桩架导向笼
质量要求：
• 1）满足承载力要求：
• 端承桩－控制最后贯入度为主(参考标高)
• 摩擦桩－控制沉桩标高为主(参考最后贯入度)
• 2）偏差:
• 桩位偏差：排桩―偏轴≯100，顺轴≯150mm；
桩架
• 作用： 支撑锤桩
• 吊桩就位 • 打桩导向
• 类型 （常用）：
• 多功能桩架：机动适应性好；大而装拆运麻烦 • 履带式桩架：移动方便，适用范围广。 • 步履式桩架：移动方便，稳定性好,适应性强
履带式桩架
多功能桩架
桩锤选择：（宜重锤低击）
• 类型选择：
• 型号选择：
• 1）依单桩设计荷载计算冲击能E；
• 蒸汽锤：单动－升耗能、自重降，力大慢1.5～15t， 25～30次/分；
• 双动式－双向耗能，效率高，0.6～6t；100～200次/分；
可打可拔。
• 液压锤：无噪、无污、频率高，复杂、价高。油气二 压施力长，贯入度大。
单动汽锤工作原理图
双动汽锤工作原理图
导杆式柴油锤工作原理图
筒式柴油锤工作原理图
•
群桩－ ≯ 1/3桩径或边长；
• 垂直偏差 ≯ 1 % ;
• 3）桩不受损：桩顶、桩身不打坏，桩顶下1/3桩长内无 水平裂缝。
沉拔快，适砂土。
• 水冲法：高压射水（桩侧或桩内）冲孔下沉，留1～
2m打入或振入。适坚硬土、砂石层。
• 钻孔锤击法：钻孔（留 1～2m）、注浆护壁、提钻、
插桩、锤击。用于坚硬土层。
• 静力压桩法：80～120t压桩机，适软弱土层。
桩架导向笼
预制桩的构造与施工
这是方桩，简写RC桩 这是方桩，简写RC桩 RC
预制桩的构造 方桩的端头
预制桩的构造 方桩的桩尖
预制桩的构造 这是钢管桩简写SP桩 这是钢管桩简写SP桩 SP
预制桩的构造 这是PHC桩 这是PHC桩 PHC PC和PTC从外观来看和PHC很想像 从外观来看和PHC PC和PTC从外观来看和PHC很想像
预制桩的施工
桩锤吊起后，远处的一个戴黄安全帽的工人操作绳子，将桩锤放下， 桩锤吊起后，远处的一个戴黄安全帽的工人操作绳子，将桩锤放下，柴 油机工作，锤击开始， 油机工作，锤击开始，柴油机冒出黑烟
预制桩的施工 仅半分钟， 仅半分钟，9米的桩就进入土中
预制桩的施工 桩锤提起后， 桩锤提起后，工人铲些土放在桩头上
预制桩的施工 桩机又将钢管制作的送桩器吊起
预制桩的施工 在工人的引导下， 在工人的引导下，将送桩器放在桩顶上
预制桩的施工 桩机通过送桩器开始继续打桩
预制桩的施工 将送桩器提出
预制桩的施工 送桩器提出后留下一个孔
沉管灌注桩施工
沉管灌注桩桩鞋
沉管灌注桩施工
沉管灌注桩施工
沉管灌注桩施工
谢
送桩
下一套桩
观察记录整个打桩过程 的资料要求详细准确
按停打标准停打 桩洞回填或保护
预制桩的施工 施工前做试桩并对试桩做静载试验
预制桩的施工 放好桩位后， 放好桩位后，桩机转场就位
预制桩的施工 柴油锤桩机吊起预制方桩
预制桩的施工 两个工人扶住桩头， 两个工人扶住桩头，将桩定位
预制桩的施工 桩机开始将桩锤吊起
预制桩的构造 打桩设备
预制桩的构造 这是IPD80型号打桩机 这是IPD80型号打桩机 IPD80
预制桩的构造 压桩机
预制桩的构造 方桩的端头
预制桩的构造 方桩的桩尖
预制桩的构造 这是钢管桩简写SP桩 这是钢管桩简写SP桩 SP
预制桩的构造 这是PHC桩 这是PHC桩 PHC PC和PTC从外观来看和PHC很想像 从外观来看和PHC PC和PTC从外观来看和PHC很想像
预制桩的施工
桩锤吊起后，远处的一个戴黄安全帽的工人操作绳子，将桩锤放下， 桩锤吊起后，远处的一个戴黄安全帽的工人操作绳子，将桩锤放下，柴 油机工作，锤击开始， 油机工作，锤击开始，柴油机冒出黑烟
预制桩的施工 仅半分钟， 仅半分钟，9米的桩就进入土中
预制桩的施工 桩锤提起后， 桩锤提起后，工人铲些土放在桩头上
预制桩的施工 桩机又将钢管制作的送桩器吊起
预制桩的施工 在工人的引导下， 在工人的引导下，将送桩器放在桩顶上
预制桩的施工 桩机通过送桩器开始继续打桩
预制桩的施工 将送桩器提出
预制桩的施工 送桩器提出后留下一个孔
沉管灌注桩施工
沉管灌注桩桩鞋
沉管灌注桩施工
沉管灌注桩施工
沉管灌注桩施工
谢
送桩
下一套桩
观察记录整个打桩过程 的资料要求详细准确
按停打标准停打 桩洞回填或保护
预制桩的施工 施工前做试桩并对试桩做静载试验
预制桩的施工 放好桩位后， 放好桩位后，桩机转场就位
预制桩的施工 柴油锤桩机吊起预制方桩
预制桩的施工 两个工人扶住桩头， 两个工人扶住桩头，将桩定位
预制桩的施工 桩机开始将桩锤吊起
预制桩的构造 打桩设备
预制桩的构造 这是IPD80型号打桩机 这是IPD80型号打桩机 IPD80
预制桩的构造 压桩机
钢筋混凝土预制桩施工PPT精品文档20页
(3)根据桩的密集程度，打桩顺序一般分为逐段打设、自中 部向四周打设和由中间向两侧打设三种，如图2－9所示。
二.打桩的施工过程
(1)桩的打设（动画）
打桩机就位时，桩架应垂直平稳，导杆中心线与打桩 方向一致。
桩开始打入时，应控制锤的落距，采用短距轻击；待 桩入土一定深度(1～2m)稳定以后，再以规定落距施打。
(1)桩顶破碎
打桩时，桩顶直接受到桩锤的冲击而产生很高的局部 应力，如果桩顶钢筋网片配置不当、混凝土保护层过厚、 桩顶平面与桩的中心轴线不垂直及桩顶不平整等制作质量 问题都会引起桩顶破碎。在沉桩工艺方面，若桩垫材料选 择不当、厚度不足，桩锤施打偏心或施打落距过大等也会 引起桩顶破碎。
(2)桩身被打断
①打入预制桩——第一节桩体 ②打入预制桩——电焊接桩、浆锚法接桩 ③打入预制桩——末节桩体
(2)施打原则 桩的施打原则是重锤低击，这样桩锤对桩头的冲击小，
回弹也小，桩头不易损坏，大部分能量都用于克服桩身与 土的摩阻力和桩尖阻力上，桩能较快地沉入土中。
(3)混凝土预制桩施工记录 打桩工程是隐蔽工程，施工中应做好每根桩的观测和记
钢筋混凝土预制桩施工 ——打入沉桩法
回顾：
观看钢筋混凝土预制桩制作录像，思考以下几个问题：源自1、预制桩由 、和
三部分组成
2、预制桩桩尖中心处粗钢筋的作用
。
3、预制桩应达到设计强度的
才可起吊；
达到设计强度的
才能运输和打桩。
4、预制桩桩堆放层数不宜超过 层
回顾巩固：
观看钢筋混凝土预制桩施工录像，思考以下几个问题： 1、预制桩由 桩尖 、 桩身 和 桩顶 三部分组成 2、预制桩桩尖中心处粗钢筋的作用 准确对位和顺利进桩 。 3、预制桩应达到设计强度的 70% 才可起吊；
预制混凝土管桩施工PPT
管桩运
运输方式
采用平板车或吊车将管桩从工厂 运输至施工现场。
装卸要求
采用专用吊具进行装卸，避免管桩 损坏。
运输道路
确保运输道路平整、宽敞，避免颠 簸和急转弯。
管桩堆放
堆放场地
选择平坦、坚实、排水良 好的场地作为管桩堆放区 域。
堆放方式
采用专用堆放架或垫木将 管桩分层堆放，保持稳定。
堆放高度
根据管桩规格和场地承载 能力，合理确定堆放高度， 避免倒塌。
预制混凝土管桩施工
• 预制混凝土管桩介绍 • 预制混凝土管桩施工流程 • 预制混凝土管桩施工质量控制 • 预制混凝土管桩施工安全与环保 • 预制混凝土管桩施工案例分析Leabharlann 01预制混凝土管桩介绍
定义与特点
定义
预制混凝土管桩是一种预制的混 凝土桩身，通过打桩机将其打入 地下，作为建筑物的基础结构。
特点
管桩施工前的准备
施工组织设计
编制详细的施工组织设计，明确 施工工艺、质量标准、安全措施
等要求。
施工设备
准备打桩机、起重机、运输车辆 等施工设备，并进行检查和维护。
施工人员
培训合格的施工人员，明确岗位 职责和工作要求。
管桩施工方法
打桩方法
根据地质条件和设计要求选择合适的打桩方法， 如锤击法、静压法等。
施工顺序
遵循先深后浅、先大后小的原则，合理安排施工 顺序。
质量控制
对管桩垂直度、贯入度、桩顶标高等进行实时监 测，确保施工质量符合要求。
03
预制混凝土管桩施工质量控制
管桩制作质量控制
总结词
生产工艺、原材料、设备、人员
详细描述
管桩制作过程中，应严格控制生产工艺，确保混凝土配合比、搅拌、浇注、养护等环节符合规范要求。同时，对 原材料进行质量检验，确保水泥、砂、石等材料质量合格。此外，定期对生产设备进行检查和维护，确保设备运 行正常。对操作人员进行培训和考核，提高其技能水平和质量意识。
植桩法及新型预制桩简介 ppt课件
f
-8
f
13.40(-7.27)
12.70(-6.42)
13.20(-7.35) 14.70(-8.17) f
12.90(-6.57) 13.90(-7.57)
-11
f
试桩S3#， f
⑦1强风化f 泥质粉f 砂岩
f
f
15.20(-8.67)
⑦ 强风●Z化K501页-1 岩
4
-14
22m17.90(-12.13)
灌入M25砂浆
植入管桩
现场实验介绍
压至设计标高
成桩
复合管桩现场静载
试验结果
保利领袖前城项目三类桩型Q-s曲线
试验结果
表4.1 三类桩静载试验结果对比
桩型
直径（mm）
最大荷载值 （kN）
最大荷载作用下 平均沉降量 （mm）
平均回弹率 （%）
每沉降1毫米每平方米桩身 材料承受荷载平均值 （kN）
工程实验
南宁保利·领秀前城项目 项目地址：南宁青秀区 项目性质：房地产 用桩型号： PHC-600AB130（C105） 采用工法：旋挖引孔植桩法，旋挖800的孔植600高强桩 实验桩数：6条 持力层：中风化砂岩 具体桩长：15m 实验展示（试桩）：见后
现场实验介绍
旋挖机成孔
测量孔深
现场实验介绍
静压管桩
500
旋挖灌注桩
800
4000 3600
旋挖复合管桩 管桩600（引孔800） 8000
19.16 20.03 6.50
53.91 57.1 71.07
1417.67 2363.71 4248.43
旋挖复合管桩 管桩600（引孔800） 10000
7.82
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
b型十字钢桩尖 c型圆锥形钢桩尖 d型圆锥形混凝土混合桩尖
-
9
（4）编号及含义
-
10
2、预制混凝土方桩
（1）常用图集
-
11
（2）实物图片
-
12
（3）一般分类
按图集（04G361） 预制钢筋混凝土方桩分为： 1、锤击桩：ZH（整根桩），JZH（接桩） 2、静压桩：AZH（整根桩），JAZH（接桩） 3、焊接桩：用脚注b表示，例如JZHb 4、锚接桩：用脚注a表示，例如JAZHa。
-
30
静力压桩
吊桩
桩身压入土中
沉桩
焊接
-
继续沉桩
送桩器送桩 31
1、沉桩设备的选择
锤击法沉桩施工，桩锤选择是关键。根据地质报告土层情况选择桩
b型十字钢桩尖 c型圆锥形钢桩尖 d型圆锥形混凝土混合桩尖
-
8
按图集（08SG360） 空心方桩按混凝土强度等级分为： 1、预应力高强混凝土空心方桩（代号PHS，强度等级不低于C80） 2、预应力混凝土方桩（代号PS，强度等级不低于C60）。 空心方桩按桩身抗弯性能、抗裂性能分为A型，AB型，B型。 桩尖分为：a型开口钢桩尖
3 砼入模
-
23
四、砼预制桩的桩尖构造
1、实心桩的桩尖构造
实心桩的桩尖可将主筋合拢焊在桩 尖辅助钢筋上，对于持力层为密实砂和 碎石类土时，宜在桩尖处包以钢钣桩靴 ，加强桩尖。
主筋合扰焊在 桩尖辅助钢筋
上
轴桩 线尖
对 准 纵 通 实 心 桩 桩 尖
钢
板
尖
加 强
桩
24
2、管桩的桩尖构造
-
13
3、预应力混凝土管桩
（1）常用图集
省标图集苏G03-2012
-
14
（2）实物图片
-
15
（3）一般分类
预应力混凝土管桩按混凝土强度等级分为： 1、预应力高强混凝土管桩（代号PHC）,强度等级不低于C80。 2、预应力混凝土管桩（代号PC），强度等级不低于C60。 管桩按桩身混凝土有效预应力值分为A型，AB型，B型，C型。 桩尖分为： 开口钢桩尖
管
砼
桩
锥
施
形 连 体 桩
公 司 ）
工 （ 福 建
尖
大
地
管
桩
-
26
五、预制桩设计的分类
桩基础由桩和贯承台组成：
入
度
端
控
按
承
制
承
桩
为
载 性
主标
状 分
高
磨
控
擦
制
桩
为
主-
桩基础构造示意图
27
六、沉桩顺序
直接影响沉桩速度和质量，应综合桩距大小、桩机性能、工程特点和 工期要求综合考虑。
⑴ 由一侧向单一方向打：从临近建筑物的一侧向另一侧逐排施工；
预制方桩的间隔生- 产
第一层预制方桩制作完毕 19
⑵桩中钢筋应位置准确，主筋连接宜采用对焊
整
和电弧焊，当钢筋直径≮20mm 时，宜采用机械接头
体
连接。同一截面的主筋接头数量不超过50%，相邻两
支
根主筋接头截面的距离应＞35d，并≮500mm；桩顶
模
、桩尖一定范围内不留接头。
分
段
桩顶平面和
预
接桩端面应平
十字钢桩尖 锥形钢桩尖
-
16
（4）编号及含义
-
17
4、其它类型的预制桩
近年来，随着工艺的不断发展，市场出现了竹节桩、高压釜蒸养的 预制混凝土实心方桩。
-
18
三、砼预制桩的制作
1、钢筋砼方桩的预制
⑴预制桩现场制作一般采用“间隔重叠法”生产，桩与桩间用塑料 薄膜或隔离剂隔开，邻桩与上层桩的砼须待邻桩与下层桩的砼达到设计 强度的30%后方可进行；重叠层数不超过四层、层与层间之间涂刷隔离 剂。
制
整
桩
桩
端
身
钢
钢
筋
筋
构
绑
造
扎
-
20
⑶单根桩的最大长度实际施工一 般不超过15m，桩应整体分段预制、打 桩过程中逐段接长，每根桩的接头数 量不宜超过3个；整体分段即预制桩整 体支模、纵向主筋先通长铺设，再在 分段处切断。
-
整体支模 分段预制
分段长度应考虑桩 架有效高度、场地条件 、装卸和运输能力,并避 免桩尖接近或处于硬持 力层中接桩。
预制桩施工简介
中亿丰建设集团股份有限公司基础分公司
-
1
目录
1、桩机分类 2、砼预制桩的分类 3、砼预制桩的制作 4、砼预制桩的桩尖构造 5、预制桩设计的分类 6、沉桩顺序 7、施工工艺 8、砼预制桩施工质量控制 9、技术措施 10、基桩检测
-
2
一、桩机分类
1、静力压桩机
抱压式
原理：利用自身的重量通过反 力作用以达到沉桩的目的。
PC和PHC管桩的桩尖构造有闭口型或开口型：闭口型分为平底十字型 和锥型。
2m长敞口型桩尖
5m长敞口型桩尖
敞口型桩尖
平底十字型桩尖
平 底 十 尖字 型 桩
-
圆锥闭口桩尖
25
3 、管桩的新型连体桩尖
该产品在管桩成型时将桩管与桩尖连为一体，省去了钢桩尖焊接连 接工序，是一项值得大力推广的实用技术。
打
头
特点：噪音小、震动小、功效 较快。
缺点：自重大，对场地要求高。 最小施工距离较大。
-
3
顶压式
原理：利用自身的重量通过反 力作用以达到沉桩的目的。 优点：噪音小、震动小。
缺点：架体高，稳定性差，对 场地要求较高，施工吨位不大，
功效较低，现使用较少。
-
4
2、锤击桩机
柴油打桩机
原理：利用桩锤的自由落体运动，撞击柴 油燃烧，产生动能使桩锤向上运动，桩锤 再自由落体运动，如此反复以达到沉桩目
⑵ 自中间向两个方向打 ：适宜大面积的桩群；
⑶ 自中间向四周打：适 宜大面积的桩群。
注意：禁止自外向内或从周边向中间施 工，以避免土体被挤压，沉桩困难，桩 侧移或上冒。
-
28
注意： 对标高不一的桩应遵循“先深后浅”的原则 ；对不同规格的桩， 应遵循“先大后小、先长后短”的原则。
-
29
七、施工工艺
21
⑷砼应机拌机捣、由桩顶向 桩尖连续浇筑捣实，严禁中 断，并防止另一端的砂浆积 聚过多。养护不少于7天。
料斗布料入 模
表面拍实压 光
桩 的 养 护
-
砼振捣密 实
22
2、管桩的生产
1 钢筋骨架成型
7 放张-脱模
2 钢筋骨架入模
4 封模-张拉
5 高速离心成型 8 高压蒸养釜 高压蒸养
6 常压蒸养
9 成品堆放
的。 优点：自重轻，对场地要求低，施工吨位
较高，最小施工距离小。 缺点：噪音、震动大，对桩身的损伤大。
-
5
二、砼预制桩的分类
1、预应力混凝土空心方桩
（1）常用图集
-
6
（2）实物图片
-
7
（3）一般分类
按图集（苏G/17-2012） 空心方桩按混凝土强度等级分为： 1、预应力高强混凝土空心方桩（代号HKFZ，强度等级不低于C80） 2、预应力混凝土方桩（代号KFZ，强度等级不低于C60）。 空心方桩按桩身抗弯性能、抗裂性能分为A型，AB型，B型。 桩尖分为：a型开口钢桩尖
-
9
（4）编号及含义
-
10
2、预制混凝土方桩
（1）常用图集
-
11
（2）实物图片
-
12
（3）一般分类
按图集（04G361） 预制钢筋混凝土方桩分为： 1、锤击桩：ZH（整根桩），JZH（接桩） 2、静压桩：AZH（整根桩），JAZH（接桩） 3、焊接桩：用脚注b表示，例如JZHb 4、锚接桩：用脚注a表示，例如JAZHa。
-
30
静力压桩
吊桩
桩身压入土中
沉桩
焊接
-
继续沉桩
送桩器送桩 31
1、沉桩设备的选择
锤击法沉桩施工，桩锤选择是关键。根据地质报告土层情况选择桩
b型十字钢桩尖 c型圆锥形钢桩尖 d型圆锥形混凝土混合桩尖
-
8
按图集（08SG360） 空心方桩按混凝土强度等级分为： 1、预应力高强混凝土空心方桩（代号PHS，强度等级不低于C80） 2、预应力混凝土方桩（代号PS，强度等级不低于C60）。 空心方桩按桩身抗弯性能、抗裂性能分为A型，AB型，B型。 桩尖分为：a型开口钢桩尖
3 砼入模
-
23
四、砼预制桩的桩尖构造
1、实心桩的桩尖构造
实心桩的桩尖可将主筋合拢焊在桩 尖辅助钢筋上，对于持力层为密实砂和 碎石类土时，宜在桩尖处包以钢钣桩靴 ，加强桩尖。
主筋合扰焊在 桩尖辅助钢筋
上
轴桩 线尖
对 准 纵 通 实 心 桩 桩 尖
钢
板
尖
加 强
桩
24
2、管桩的桩尖构造
-
13
3、预应力混凝土管桩
（1）常用图集
省标图集苏G03-2012
-
14
（2）实物图片
-
15
（3）一般分类
预应力混凝土管桩按混凝土强度等级分为： 1、预应力高强混凝土管桩（代号PHC）,强度等级不低于C80。 2、预应力混凝土管桩（代号PC），强度等级不低于C60。 管桩按桩身混凝土有效预应力值分为A型，AB型，B型，C型。 桩尖分为： 开口钢桩尖
管
砼
桩
锥
施
形 连 体 桩
公 司 ）
工 （ 福 建
尖
大
地
管
桩
-
26
五、预制桩设计的分类
桩基础由桩和贯承台组成：
入
度
端
控
按
承
制
承
桩
为
载 性
主标
状 分
高
磨
控
擦
制
桩
为
主-
桩基础构造示意图
27
六、沉桩顺序
直接影响沉桩速度和质量，应综合桩距大小、桩机性能、工程特点和 工期要求综合考虑。
⑴ 由一侧向单一方向打：从临近建筑物的一侧向另一侧逐排施工；
预制方桩的间隔生- 产
第一层预制方桩制作完毕 19
⑵桩中钢筋应位置准确，主筋连接宜采用对焊
整
和电弧焊，当钢筋直径≮20mm 时，宜采用机械接头
体
连接。同一截面的主筋接头数量不超过50%，相邻两
支
根主筋接头截面的距离应＞35d，并≮500mm；桩顶
模
、桩尖一定范围内不留接头。
分
段
桩顶平面和
预
接桩端面应平
十字钢桩尖 锥形钢桩尖
-
16
（4）编号及含义
-
17
4、其它类型的预制桩
近年来，随着工艺的不断发展，市场出现了竹节桩、高压釜蒸养的 预制混凝土实心方桩。
-
18
三、砼预制桩的制作
1、钢筋砼方桩的预制
⑴预制桩现场制作一般采用“间隔重叠法”生产，桩与桩间用塑料 薄膜或隔离剂隔开，邻桩与上层桩的砼须待邻桩与下层桩的砼达到设计 强度的30%后方可进行；重叠层数不超过四层、层与层间之间涂刷隔离 剂。
制
整
桩
桩
端
身
钢
钢
筋
筋
构
绑
造
扎
-
20
⑶单根桩的最大长度实际施工一 般不超过15m，桩应整体分段预制、打 桩过程中逐段接长，每根桩的接头数 量不宜超过3个；整体分段即预制桩整 体支模、纵向主筋先通长铺设，再在 分段处切断。
-
整体支模 分段预制
分段长度应考虑桩 架有效高度、场地条件 、装卸和运输能力,并避 免桩尖接近或处于硬持 力层中接桩。
预制桩施工简介
中亿丰建设集团股份有限公司基础分公司
-
1
目录
1、桩机分类 2、砼预制桩的分类 3、砼预制桩的制作 4、砼预制桩的桩尖构造 5、预制桩设计的分类 6、沉桩顺序 7、施工工艺 8、砼预制桩施工质量控制 9、技术措施 10、基桩检测
-
2
一、桩机分类
1、静力压桩机
抱压式
原理：利用自身的重量通过反 力作用以达到沉桩的目的。
PC和PHC管桩的桩尖构造有闭口型或开口型：闭口型分为平底十字型 和锥型。
2m长敞口型桩尖
5m长敞口型桩尖
敞口型桩尖
平底十字型桩尖
平 底 十 尖字 型 桩
-
圆锥闭口桩尖
25
3 、管桩的新型连体桩尖
该产品在管桩成型时将桩管与桩尖连为一体，省去了钢桩尖焊接连 接工序，是一项值得大力推广的实用技术。
打
头
特点：噪音小、震动小、功效 较快。
缺点：自重大，对场地要求高。 最小施工距离较大。
-
3
顶压式
原理：利用自身的重量通过反 力作用以达到沉桩的目的。 优点：噪音小、震动小。
缺点：架体高，稳定性差，对 场地要求较高，施工吨位不大，
功效较低，现使用较少。
-
4
2、锤击桩机
柴油打桩机
原理：利用桩锤的自由落体运动，撞击柴 油燃烧，产生动能使桩锤向上运动，桩锤 再自由落体运动，如此反复以达到沉桩目
⑵ 自中间向两个方向打 ：适宜大面积的桩群；
⑶ 自中间向四周打：适 宜大面积的桩群。
注意：禁止自外向内或从周边向中间施 工，以避免土体被挤压，沉桩困难，桩 侧移或上冒。
-
28
注意： 对标高不一的桩应遵循“先深后浅”的原则 ；对不同规格的桩， 应遵循“先大后小、先长后短”的原则。
-
29
七、施工工艺
21
⑷砼应机拌机捣、由桩顶向 桩尖连续浇筑捣实，严禁中 断，并防止另一端的砂浆积 聚过多。养护不少于7天。
料斗布料入 模
表面拍实压 光
桩 的 养 护
-
砼振捣密 实
22
2、管桩的生产
1 钢筋骨架成型
7 放张-脱模
2 钢筋骨架入模
4 封模-张拉
5 高速离心成型 8 高压蒸养釜 高压蒸养
6 常压蒸养
9 成品堆放
的。 优点：自重轻，对场地要求低，施工吨位
较高，最小施工距离小。 缺点：噪音、震动大，对桩身的损伤大。
-
5
二、砼预制桩的分类
1、预应力混凝土空心方桩
（1）常用图集
-
6
（2）实物图片
-
7
（3）一般分类
按图集（苏G/17-2012） 空心方桩按混凝土强度等级分为： 1、预应力高强混凝土空心方桩（代号HKFZ，强度等级不低于C80） 2、预应力混凝土方桩（代号KFZ，强度等级不低于C60）。 空心方桩按桩身抗弯性能、抗裂性能分为A型，AB型，B型。 桩尖分为：a型开口钢桩尖
