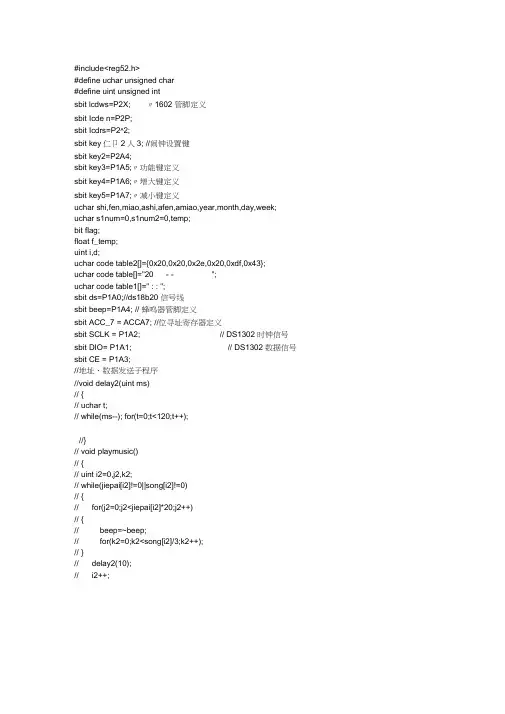

基于单片机DS1302的时钟万年历(带闹钟)

基于单片机DS1302的时钟万年历(带闹钟)

#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit lcdws=P2X; 〃1602 管脚定义sbit Icde n=P2P;sbit Icdrs=P2A2;sbit key仁卩2人3; //闹钟设置键sbit key2=P2A4;sbit key3=P1A5;〃功能键定义sbit key4=P1A6;〃增大键定义sbit key5=P1A7;〃减小键定义uchar shi,fen,miao,ashi,afen,amiao,year,month,day,week; uchar s1num=0,s1num2=0,temp;bit flag;float f_temp;uint i,d;uchar code table2[]={0x20,0x20,0x2e,0x20,0xdf,0x43};uchar code table[]="20 - - ";uchar code table1[]=" : : ";sbit ds=P1A0;//ds18b20 信号线sbit beep=P1A4; // 蜂鸣器管脚定义sbit ACC_7 = ACCA7; //位寻址寄存器定义sbit SCLK = P1A2; // DS1302 时钟信号sbit DIO= P1A1; // DS1302 数据信号sbit CE = P1A3;//地址、数据发送子程序//void delay2(uint ms)// {// uchar t;// while(ms--); for(t=0;t<120;t++);//}// void playmusic()// {// uint i2=0,j2,k2;// while(jiepai[i2]!=0||song[i2]!=0)// {// for(j2=0;j2<jiepai[i2]*20;j2++)// {// beep=~beep;// for(k2=0;k2<song[i2]/3;k2++);// }// delay2(10);// i2++;// }// }void write_1302( uchar addr,uchar dat ) {uchar i,temp;CE=0; SCLK=0;//CE 引脚为低,数据传送中止// 清零时钟总线CE = 1; //CE 引脚为高,逻辑控制有效// 发送地址for ( i=8; i>0; i-- ) // 循环8 次移位{SCLK = 0; temp = addr;DIO = (bit)(temp&0x01);addr >>= 1;SCLK = 1;}// 发送数据for ( i=8; i>0; i-- ){SCLK = 0; temp = dat;DIO = (bit)(temp&0x01);dat >>= 1;SCLK = 1;}CE = 0;}// 数据读取子程序uchar Read1302 ( uchar addr ){unsigned char i,temp,dat1,dat2;CE=0;SCLK=0;CE = 1;// 发送地址for ( i=8; i>0; i-- ){SCLK = 0; temp = addr;DIO = (bit)(temp&0x01);addr >>= 1;// 每次传输低字节// 右移一位// 循环8 次移位// 每次传输低字节// 右移一位SCLK = 1;}// 读取数据 for ( i=8; i>0; i-- ){ACC_7=DIO; SCLK = 1; ACC>>=1; SCLK = 0;}CE=0;dat1=ACC; dat2=dat1/16;// 十六进制转十进制 dat1=dat1%16; dat1=dat1+dat2*10; return (dat1);}// 初始化 DS1302void Initial(void) // 初始化 1302 {write_1302 (0x8e,0x00);write_1302 (0x80,0x56); write_1302 (0x82,0x58); write_1302 (0x84,0x23); write_1302 (0x86,0x30); write_1302 (0x88,0x09); write_1302 (0x8c,0x10); write_1302 (0x8a,0x01); write_1302 (0x8e,0x80);void delay(uint z)// 延时 1ms{uint x,y; for(x=z;x>0;x--) for(y=110;y>0;y--);}void write_com(uchar com)//1602 写命令 {lcdrs=0; lcden=0; P0=com; delay(5); lcden=1; delay(5); lcden=0;}void write_data(uchar date)//1602 写数据{ lcdrs=1; lcden=0; P0=date; delay(5); lcden=1; delay(5); lcden=0;}void dsreset(void) //DS18B20 ,初始化函数{ uint i; ds=0; i=103; while(i>0)i--; ds=1; i=4; while(i>0)i--;}// 数据进制转换2010 年 09 月 30 日 23 点 58 分 56 秒 星期一// 允许写保护 // 秒位初始化 // 分钟初始化 // 小时初始化 // 日初始化// 月初始化 // 年初始化 // 日期始化 // 禁止写保护bit tempreadbit(void)// 读1 位数据函数{ uint i; bit dat; ds=0;i++; ds=1;i++;i++;//i++ 起到延时作用dat=ds; i=8;while(i>0)i--; return(dat);}uchar tempread(void) // 读一个字节数据函数{uchar i,j,dat; dat=0; for(i=1;i<=8;i++) {j=tempreadbit(); dat=(j<<7)|(dat>>1);} return(dat);void tempwritebyte(uchar dat) // 向DS18B20 写一个字节数据函数{ uint i;uchar j;bit testb; for(j=1;j<=8;j++){ testb=dat&0x01; dat=dat>>1; if(testb)// 写1 { ds=0; i++;i++; ds=1;i=8;while(i>0)i--;}else{ds=0; // 写0i=8;while(i>0)i--;ds=1; i++;i++;}}}void tempchange(void) //DS18B20 开始获取温度并转换{dsreset();delay(1);tempwritebyte(0xcc);tempwritebyte(0x44);}uint get_temp() // 获取温度{uchar a,b;dsreset();delay(1);tempwritebyte(0xcc);tempwritebyte(0xbe); a=tempread(); // 读高8 位b=tempread(); // 读低8 位temp=b;temp<<=8; // 两个字节组合成1 个字节temp=temp|a;f_temp=temp*0.0625;temp=f_temp*10+0.5;f_temp=f_temp+0.05; // 温度在寄存器中为12 位,分辨率为0.0625人return temp;}void display(uchar addr,uchar dat){ write_com(0x80+0x40+addr); write_data(0x30+dat);delay(5);}void dis_temp(uint t){uchar i;i=t/100; display(10,i); i=t%100/10;display(11,i);i=t%100%10; display(13,i);}void init()// 初始化程序{uchar num;flag=1;lcden=0;write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80); for(num=0;num<15;num++){ write_data(table[num]); delay(5);}write_com(0x80+0x40); for(num=0;num<8;num++){ write_data(table1[num]); delay(5);} write_com(0x80+0x40+10); for(num=0;num<6;num++){write_data(table2[num]); delay(10);}}void di()// 蜂鸣器响函数{beep=0;delay(100);beep=1;}void write_sfm(uchar add,uchar date){uchar shi,ge; shi=date/10;ge=date%10; write_com(0x80+0x40+add); write_data(0x30+shi);write_data(0x30+ge);}void write_nyrz(uchar add,uchar date)// 显示年,月,日,周{ uchar shi,ge;shi=date/10;ge=date%10; write_com(0x80+add); write_data(0x30+shi);write_data(0x30+ge);}void display_week(uchar we){write_com(0x80+12);switch(we){case 1: write_data('M');delay(5); write_data('O');delay(5);write_data('N'); break;case 2: write_data('T');delay(5); write_data('U');delay(5);write_data('E'); break;case 3: write_data('W');delay(5);write_data('E');delay(5);write_data('D');break;case 4: write_data('T');delay(5);write_data('H');delay(5);write_data('U');break;case 5: write_data('F');delay(5);write_data('R');delay(5);write_data('T');break;case 6: write_data('S');delay(5);write_data('A');delay(5);write_data('T');break;case 7: write_data('S');delay(5);write_data('U');delay(5);write_data('N');break;}}void keyscan()// 按键设置{if(key3==0)// 功能键按下{flag=0;delay(5);if(key3==0){s1num++;while(!key3);di();switch(s1num)// 光标闪烁定位{case 1:write_com(0x80+0x40+7);// 定位到秒的位置write_com(0x0f);break;case 2:write_com(0x80+0x40+4);// 定位到分的位置write_com(0x0f);break;case 3:write_com(0x80+0x40+1);// 定位到小时的位置write_com(0x0f);break;case 4:write_com(0x80+0x0e);// 定位到星期的位置if(s1num!=0)// 只有功能键按下后,增大, {if(key4==0)// 增大建{delay(5); if(key4==0){while(!key4); di();switch(s1num){case 1: miao++;if(miao==60) miao=0;write_sfm(6,miao); //write_1302(write_second ,miao);write_com(0x80+0x40+7); break;case 2: fen++;if(fen==60) fen=0;write_com(0x0f); break;case 5:write_com(0x80+0x9);// write_com(0x0f); break; case 6:write_com(0x80+0x6);// write_com(0x0f); break; case 7:write_com(0x80+0x3);// write_com(0x0f); break; case 8: s1num=0;// 复位,时钟走 write_com(0x0c); flag=1;write_1302 (0x8e,0x00); write_1302 (0x80,miao); write_1302 (0x82,fen); write_1302 (0x84,shi); write_1302 (0x86,day); write_1302 (0x88,month); write_1302 (0x8c,year); write_1302 (0x8a,week); write_1302 (0x8e,0x80); break;定位到日的位置定位到月的位置 定位到年的位置 // 允许写保护 // 秒位初始化 // 分钟初始化 // 小时初始化 // 日初始化// 月初始化 // 年初始化 // 日期始化 //禁止写Y增小建才有效write_sfm(3,fen);//write_1302(write_minute,fen);write_com(0x80+0x40+4);break;case 3: shi++;if(shi==24) shi=0;write_sfm(0,shi);write_com(0x80+0x40+1);break;case 4: week++;if(week==8)week=1;display_week(week);write_com(0x80+14);break;case 5: day++; if(day==31) day=1;write_nyrz(8,day);write_com(0x80+9); break;case 6: month++; if(month==13)month=1; write_nyrz(5,month);write_com(0x80+6); break;case 7: year++; if(year==99) year=0;write_nyrz(2,year);write_com(0x80+3); break;}}}if(key5==0)// 减小键{delay(5);if(key5==0){while(!key5);di();switch(s1num){case 1: miao--;if(miao==-1) miao=59;write_sfm(6,miao);write_com(0x80+0x40+7);break;case 2: fen--;if(fen==-1) fen=59;write_sfm(3,fen);write_com(0x80+0x40+4);break;case 3: shi--;if(shi==-1) shi=23;write_sfm(0,shi);write_com(0x80+0x40+1);break;case 4: week--;if(week==-1) week=7;display_week(week);write_com(0x80+14); break;case 5: day--;if(day==0) day=31;write_nyrz(8,day);write_com(0x80+9); break;case 6: month--;if(month==0) month=12;write_nyrz(5,month);write_com(0x80+6); break;case 7: year--;if(year==-1) year=99;write_nyrz(2,year);write_com(0x80+3); break;} }}}}void set_alarm(){if(key1==0)// 功能键按下{delay(5);if(key1==0){while(!key1);flag=0;s1num2++;write_sfm(6,amiao);write_com(0x80+0x40+7);write_sfm(3,afen);write_com(0x80+0x40+4);write_sfm(0,ashi);write_com(0x80+0x40+1);di();switch(s1num2)// 光标闪烁定位{case 1:write_com(0x80+0x40+7);// 定位到秒的位置write_com(0x0f);break;case 2:write_com(0x80+0x40+4);// 定位到分的位置write_com(0x0f); break;case 3:write_com(0x80+0x40+1);// 定位到小时的位置write_com(0x0f); break;case 4: s1num2=0;// 复位,时钟走write_com(0x0c);flag=1;write_1302(0x8e,0x00);// 允许写保护write_1302 //(0x8e,0x80);break;if(s1num2!=0)// 只有功能键按下后,增大,增小建才有效{ if(key2==0)// 增大建{delay(5);if(key2==0){while(!key2);di();switch(s1num2){case 1: amiao++;if(amiao==60) amiao=0;write_sfm(6,amiao);write_com(0x80+0x40+7);break;case 2: afen++;if(afen==60)afen=0; write_sfm(3,afen);write_com(0x80+0x40+4);break;case 3: ashi++;if(ashi==24)ashi=0; write_sfm(0,ashi);write_com(0x80+0x40+1);break;}}}WWWWWW-nma-()八-cdwsuainip-nfconfigurafiono 八CDmpchangeo 八fo r (ll'10v 0〒)宀dislCDmp(ge匚 empo)-w h =e 3宀keyscanoy 、^M ffl Bw h i -e ((k ey l QO QO k e y 2QO QO k e y 3QO QO k e y 4QO QO key 5)QO QO ((f e n u u a f e n )QO QO (s h ll'u a s h i )))beep"八if(f-agu") 宀miaouReach302(0X81)7/和引^wriCDlsfm(6ymiao)八fenuReach302(0X83)0和引Vwmelsfm(3fen=shll'Read」3o2(ox85)0 和引亠£4wriCDlsfm(Qshi)八dayuReach302(0X87)0和引mwriCDlnyrzGday)八monfhuReach302(0X89)7/和引出 w r i CD l n yrz(5 -monfh)八year"Reach302(0x8d)y/ 和引<wriCDlnyrz(2yyear)八weekuReacH302(0x8b)y/disp-aylweek(week)八e-sewrite_1302(0x80,0x80);// 时钟振荡器停止}set_alarm();WWW}}。

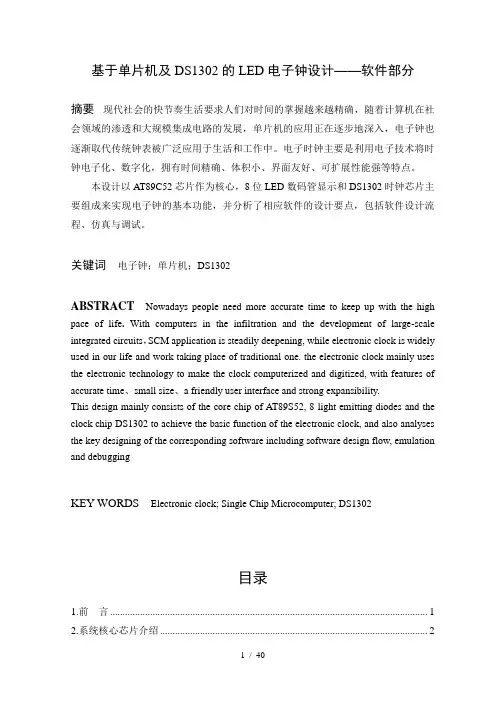

基于单片机及DS1302的LED电子钟设计——软件部分

基于单片机及DS1302的LED电子钟设计——软件部分

基于单片机及DS1302的LED电子钟设计——软件部分摘要现代社会的快节奏生活要求人们对时间的掌握越来越精确,随着计算机在社会领域的渗透和大规模集成电路的发展,单片机的应用正在逐步地深入,电子钟也逐渐取代传统钟表被广泛应用于生活和工作中。

电子时钟主要是利用电子技术将时钟电子化、数字化,拥有时间精确、体积小、界面友好、可扩展性能强等特点。

本设计以AT89C52芯片作为核心,8位LED数码管显示和DS1302时钟芯片主要组成来实现电子钟的基本功能,并分析了相应软件的设计要点,包括软件设计流程、仿真与调试。

关键词电子钟;单片机;DS1302ABSTRACT Nowadays people need more accurate time to keep up with the high pace of life. With computers in the infiltration and the development of large-scale integrated circuits,SCM application is steadily deepening, while electronic clock is widely used in our life and work taking place of traditional one. the electronic clock mainly uses the electronic technology to make the clock computerized and digitized, with features of accurate time、small size、a friendly user interface and strong expansibility.This design mainly consists of the core chip of AT89S52, 8 light emitting diodes and the clock chip DS1302 to achieve the basic function of the electronic clock, and also analyses the key designing of the corresponding software including software design flow, emulation and debuggingKEY WORDS Electronic clock; Single Chip Microcomputer; DS1302目录1.前言 (1)2.系统核心芯片介绍 (2)2.1 单片机AT89S2简介 (2)2.1.1 芯片主要性能 (2)2.1.2 芯片引脚功能 (2)2.2 时钟芯片DS1302简介 (5)2.2.1 主要功能 (5)2.2.2 内部结构及引脚功能 (5)2.2.3 工作原理 (6)2.2.4 控制字节及寄存器 (7)2.2.5 数据的传送 (8)3.电子钟软件设计 (9)3.1 系统结构图及总流程图 (9)3.2 主程序模块 (10)3.2.1 初始化模块 (10)3.2.2 DS1302读写模块 (12)3.2.3 显示模块 (14)3.2.4 蜂鸣模块 (15)3.2.5 主程序流程图 (16)3.3 中断调整模块 (17)3.3.1 时间中断模块 (17)3.3.2 闹钟调整模块 (20)4.调试结果分析及解决方案 (21)5.总结 ................................................................................................. 错误!未定义书签。

单片机应用课程设计基于DS1302电子时钟的设计 报告参考模板

单片机应用课程设计基于DS1302电子时钟的设计 报告参考模板

单片机应用课程设计报告(2012~2013学年第2学期)设计题目:基于DS1302电子时钟的设计班别:2010级自动化1班姓名:李永兴贺孝言王永伟指导教师:***时间:2013年5月目录1 设计任务 (3)2 系统总体方案设计 (3)2.1各个模块方案论证 (3)2.1.1 时钟芯片的选择 (3)2.1.2 显示器的选择 (3)2.2总体方案设计 (4)3 硬件电路设计 (4)3.1单片机最小系统 (4)3.21302时钟电路 (5)3.3按键调时电路 (6)4 系统软件设计 (7)4.1主程序流程图 (7)4.2子程序流程图 (8)4.2.1 DS1302子程序流程图 (8)4.2.2 1602子程序流程图 (9)4.3按键校正调时程序 (9)5 实物调试 (10)5.1实物性能分析 (10)5.2总结 (13)附录1 (15)(1)系统总电路图 (15)(2)系统仿真图 (15)附录2 (17)部分程序清单 (17)1 设计任务基本要求:采用DS1302时钟芯片与单片机STC89C52相结合设计电子时钟,能够显示出实时年、月、日、时、分、秒等时间,并且可以通过按键进行时间调整。

2 系统总体方案设计2.1 各个模块方案论证2.1.1 时钟芯片的选择由于设计的是电子时钟,而单片机STC89C52自带计时功能,利用单片机实现数据的显示和调整是可行的,采用单片机计时,利用它的一个16位定时器/计数器每50ms产生一个中断信号,中断20次后产生一个秒信号,然后根据时间进制关系依次向分、时、日、星期、月、年进位。

这样可以直接用单片机的内部定时/计数器来完成电子万年历的设计。

用单片机内部的定时/计数器来制作电子万年历,虽然无须外接其他芯片,充分利用了单片机的资源,但是计时精度不够高,误差较大,掉电后所有数据将被丢失,且软件编程较为复杂。

在以单片机为核心构成的装置中,经常需要一个实时的时钟和日历,以便对一些实时发生事件记录时给予时标。

利用单片机及DS1302制作电子时钟

利用单片机及DS1302制作电子时钟

单片机原理及应用——基于Proteus和Keil C实习报告课程名:利用单片机及DS1302制作电子时钟指导教师:朱华贵老师专业:应用电子技术年级: 10级评定:组员:邱凌芳、杨侨、陈佳佳设计时间: 2012年5月18日江西财经大学职业技术学院摘要为了进一步熟悉51单片机的编程以及学习电子时钟的相关设计方法,在老师的指导下我们进行了本次电子时钟的设计。

我们在实习期间基于51单片机——AT89C51和时钟芯片DS1302设计并实现了电子时钟显示。

在PCB板制作完成并且调试成功之际,为了进一步提高自己的动手能力和编程能力,对这次电子时钟的设计和制作的过程中遇到的问题及设计思路做一次总结。

本电子时钟是一种利用时钟芯片DS1302及51单片机来显示时、分、秒和年、月的装置。

默认显示为时间,由四个按键分别控制定时设置、时间调整、分钟调整、日期显示;设计电路工作电源为5V;由4位LED数码管显示时间,格式为时时分分,中间点每隔1S亮暗;有备用电池,掉电后再上电能正常显示时间。

电子时钟大体可以分为三大模块,数码管的显示模块、DS1302时钟芯片与单片机的时钟模块和按键与单片机的模块。

单片机在5V电压下,各个模块正常工作。

单片机从DS1302芯片中读出一组时间日期数据,同时单片机通过按键设置当前要求显示的信息给单片机。

单片机接收到各个数据时,把各个数据显示出来。

目录一、总体设计-------------------------------------------------41.1 设计目的---------------------------------------------41.2 硬件功能描述-----------------------------------------41.3 设计方案选择-----------------------------------------41.4 设计任务及要求---------------------------------------4二、电子时钟软件和硬件设计-----------------------------------52.1 硬件电路设计-----------------------------------------52.1.1 工作原理----------------------------------------52.1.2 单元模块电路------------------------------------52.1.3 元器件清单--------------------------------------72.2 软件设计---------------------------------------------72.2.1 程序设计流程------------------------------------72.2.2 主控程序----------------------------------------8三、电路调试-------------------------------------------------9四、总结----------------------------------------------------10五、参考文献------------------------------------------------11附录Ⅰ:DS1302时钟芯片的工作原理和使用方法------------------12 附录Ⅱ: 程序清单--------------------------------------------13附录Ⅲ: 原理图、PCB图及实物图------------------------------20一、总体设计此电子时钟利用AT89C51单片机和时钟芯片DS1302 设计完成。

基于单片机及时钟芯片DS1302的电子时钟设计

基于单片机及时钟芯片DS1302的电子时钟设计

目录摘要一、引言 (1)二、硬件电路设计 (2)2.1 主要芯片 (2)2.1.1 微处理器 (2)2.1.2 DS1302简介 (4)2.1.3 DS1302引脚说明 (5)2.1.4 74ls245简介及引脚说明 (5)2.2 时钟硬件电路设计 (6)2.2.1 时钟电路设计 (7)2.2.2 整点报时功能 (8)2.2.3 硬件原理图 (9)三、proteus和keil软件仿真及调试 (9)3.1 电路的仿真 (9)3.2 软件调试 (9)四、C语言程序 (10)五、参考文献 (13)电子时钟主要是利用电子技术将时钟电子化、数字化,拥有时钟精确、体积小、界面友好、可扩展性能强等特点,被广泛应用于生活和工作当中。

另外,在生活和工农业生产中,也常常需要温度,这就需要电子时钟具有多功能性。

本文对当前电子钟开发手段进行了比较和分析,最终确定了采用单片机技术实现多功能电子时钟。

本设计应用AT89C52芯片作为核心,6位LED数码管显示,使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。

这种实现方法的优点是电路简单,性能可靠,实时性好,时间精确,操作简单,编程容易。

本设计主要为实现一款可正常显示时钟/日历、带有定时闹铃的多功能电子时钟。

该电子时钟可以应用于一般的生活和工作中,也可通过改装,提高性能,增加新功能,从而给人们的生活和工作带来更多的方便。

关键词:电子钟;多功能;AT89C52;时钟芯片一、引言时间是人类生活必不可少的重要元素,如果没有时间的概念,社会将不会有所发展和进步。

从古代的水漏、十二天干地支,到后来的机械钟表以及当今的石英钟,都充分显现出了时间的重要,同时也代表着科技的进步。

致力于计时器的研究和充分发挥时钟的作用,将有着重要的意义。

1.1 多功能电子时钟研究的背景和意义20世纪末,电子技术获得了飞速的发展。

在其推动下,现代电子产品几乎渗透到了社会的各个领域,有力的推动和提高了社会生产力的发展与信息化程度,同时也使现代电子产品性能进一步提升,产品更新换代的节奏也越来越快。

基于单片机简易秒表(DS1302)课程设计报告

基于单片机简易秒表(DS1302)课程设计报告

简易电子时钟的设计作者指导教师摘要: 随着科技的发展,单片机的应用正在不断深入,涉及到日常生活的方方面面。

本设计是基于单片机AT89S51为控制核心,以液晶为显示的数字时钟。

本数字时钟设计的原理相对简单,所以硬件电路也相对简单,难点和重点主要放在C语言的编程上,使用到定时器的子程序、延时程序、时分秒的控制程序、液晶模块和单片机模块的初始化程序、液晶显示的程序等,各个函数交叉调用,配合主程序的运行。

关键词: 单片机;C语言;电子时钟引言电子钟的设计方法有多种,例如,可用中小规模集成电路组成电子钟:也可以利用专用的电子钟芯片配以显示电路及其所需要的外围电路组成电子钟:还可以利用单片机来实现电子钟等等。

这些方法都各有特点,其中,利用单片机实现的电子钟具有编程灵活,便于电子钟功能的扩充,即可用该电子钟发出各种控制信号等特点。

本题目要求采用单片机设计一电子时钟。

1 系统方案1.1 功能要求1.1.1基本要求(1)制作完成简易的电子时钟,时间可调整。

(2)有闹钟功能。

(3)所用到的电路板必须有作者的名字和学号(制作PCB板时候放置,不能用笔写)。

(4)设计在2016年6月6日前完成,6月11日、12日验收。

1.1.2.扩展部分(选作)(1)显示年月日;(2)声音播报时间;(3)有温度显示;(4)其它。

1.2 方案论证DS1302具有自身计时的功能,但是自身却没法显示并且调整时间,这时就不可避免地要使用到单片机STC89C52,它可以作为一个桥梁,架接液晶显示器和DS1302,并且利用单片机的输入/输出端口可以实现调整时间的功能。

利用单片机STC89C52实现数据的显示和调整。

2 硬件设计2.1 单片机最小系统2.1.1单片机MCS-52单片机是标准的40引脚双列直插式集成电路芯片,其各引脚功能如下:VCC:+5V电源。

VSS:接地。

RST:复位信号。

当输入的复位信号延续两个机器周期以上的高电平时即为有效,用完成单片机的复位初始化操作。

单片机课程设计(论文)-基于DS1302的高精度多功能电子时钟

单片机课程设计(论文)-基于DS1302的高精度多功能电子时钟

课程设计论文题目:电子钟院(系):电子信息工程与自动化学院专业:自动化学生姓名:学号:指导教师:2011 年 1 月 20 日1 .课程设计题目 (3)2 .系统方案设计 (3)2.1 系统总体方案设计 (3)2.2 主要模块方案选择和论证 (4)2.2.1 单片机的选择 (4)2.2.2 时间生成模块的选择 (4)2.2.3 显示模块的选择 (4)2.2.4 定时时间到指示 (4)2.2.5 按键的设计 (4)3 .硬件电路设计 (5)3.1.1 单片机系统电路的设计: (5)3.1.2 时钟芯片和按键电路设计 (5)3.1.3 LCM1602模块和蜂鸣器电路的设计 (5)3.1.4 系统硬件总电路图: (6)3.1.5 总系统电路的PCB图 (6)4 .软件设计 (7)4.1 系统软件设计 (7)4.1.1 主程序的事件顺序驱动机制 (7)4.1.2 网状多级状态结构的按键处理 (7)4.1.3 秒表的定时中断 (8)4.1.4 系统主程序的流程图 (9)4.2 模块软件设计 (10)4.2.1 LCM1602的驱动程序 (10)4.2.2 DS1302的驱动程序 (10)4.2.3 闹钟蜂鸣的驱动程序 (11)4.2.4 掉电状态保存设计 (11)5 .操作说明和最终实现 (11)5.1 整体总装图: (11)5.2 操作说明 (12)5.2.1 时间,日期,闹钟的设置 (12)5.2.2 闹钟开/关的设置 (12)5.2.3 在闹钟蜂鸣时停止闹钟 (12)5.2.4 秒表的操作 (13)6 .讨论 (13)7 .总结 (14)主要元器件清单: (14)2010年上学期单片机课程设计论文电子钟姓名:XX 学号:XXXX 日期2011-1-20摘要本文叙述了电子钟的整个设计过程,包括硬件设计和软件设计,并重点讨论了模块软件设计和编程思想,并在本文末尾进行了讨论和总结,提出了改进的方面和改进的方法。

基于DS1302的单片机数字时钟

基于DS1302的单片机数字时钟

源程序如下:#include <at89x52.h>#include <DS1302.h>//定义共阳极字型码0123456789-//unsigned char code dispcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf}; unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40}; unsigned char time[]={0,0,0,0,0,0,0,0};//用来储存时间unsigned char date[]={0,0,0,0,0,0,0,0};//用来储存日期SYSTEMTIME time1; //在ds1302.h文件中已经定义了一个名字为SYSTEMTIME的结构体,在这里我们定义一个变量名//为time的SYSTEMTIME结构体void delay(unsigned char i) //延时子程序{unsigned char j;while((i--)!=0){for(j=123;j>0;j--);}}unsigned char button_time(n,x,y) //时钟调整子程序unsigned char n,x,y;{if(P1_7==0){delay(50);if(P1_7==0){n++;if(n==x)n=0;while(P1_7==0);}}if(P1_5==0){delay(50);if(P1_5==0){if(n==0)n=y;elsen--;while(P1_5==0);}return n;}unsigned char button_date(n,x,y) //日期调整子程序unsigned char n,x,y;{if(P1_7==0){delay(50);if(P1_7==0){n++;if(n==x)n=1;while(P1_7==0);}}if(P1_5==0){delay(50);if(P1_5==0){if(n==1)n=y;elsen--;while(P1_5==0);}}return n;}void display(second10,second1,minute10,minute1,hour10,hour1) //显示子程序unsigned char second10,second1,minute10,minute1,hour10,hour1;{P2=0xfe;P0=dispcode[second10];//显示秒的十位delay(1);P2=0xfd;P0=dispcode[second1]; //显示秒的个位P2=0xfb;P0=dispcode[10]; //显示"-"delay(1);P2=0xf7;P0=dispcode[minute10];//显示分的十位delay(1);P2=0xef;P0=dispcode[minute1]; //显示分的个位delay(1);P2=0xdf;P0=dispcode[10]; //显示"-"delay(1);P2=0xbf;P0=dispcode[hour10]; //显示时的十位delay(1);P2=0x7f;P0=dispcode[hour1]; //显示时的个位delay(1);}void main(){unsigned char flag;Initial_DS1302(); //初始化DS1302这个时钟芯片, while(1){DS1302_GetTime(&time1); //读取时间参数time[5]=(time1.Second)%10; //把秒的个位数据存入time[5]time[4]=(time1.Second)/10; //把秒的十位数据存入time[4]time[3]=(time1.Minute)%10; //把分的个位数据存入time[3]time[2]=(time1.Minute)/10; //把分的十位数据存入time[2]time[1]=(time1.Hour)%10; //把时的个位数据存入time[1]time[0]=(time1.Hour)/10; //把时的十位数据存入time[0] date[5]=(time1.Day)%10;date[4]=(time1.Day)/10;date[3]=(time1.Month)%10;date[2]=(time1.Month)/10;date[1]=(time1.Year)%10;date[0]=(time1.Year)/10;if(P1_4==0) //如果按下Time Start键一下,时钟开始正常显示时间,再按一下,显示日期{delay(50);if(P1_4==0){flag++;if(flag>1){flag=0;}}while(P1_4==0);}if(P1_6==0) //如果按下Time Set键一下,开始显示日期,再按一下进入日期跟时钟的调节模式{delay(50);if(P1_6==0){flag++;if(flag>7){flag=0;}}while(P1_6==0);}switch(flag){case 0:display(time[0],time[1],time[2],time[3],time[4],time[5]); //调用子函数display,把存入数组time的数据给显示出来break;case 1:display(date[0],date[1],date[2],date[3],date[4],date[5]); //调用子函数display,把存入数组date的数据给显示出来break;case 2:time1.Year=button_date(time1.Year,100,99); //调整年DS1302_SetTime(0x8c,time1.Year);display(date[0],date[1],10,10,10,10);break;case 3:time1.Month=button_date(time1.Month,13,12); //调整月DS1302_SetTime(0x88,time1.Month);display(10,10,date[2],date[3],10,10);break;case 4:time1.Day=button_date(time1.Day,32,31); //调整日DS1302_SetTime(0x86,time1.Day);display(10,10,10,10,date[4],date[5]);break;case 5:time1.Hour=button_time(time1.Hour,24,23); //调整时DS1302_SetTime(0x84,time1.Hour);display(time[0],time[1],10,10,10,10);break;case 6:time1.Minute=button_time(time1.Minute,60,59); //调整分DS1302_SetTime(0x82,time1.Minute);display(10,10,time[2],time[3],10,10);break;case 7:time1.Second=button_time(time1.Second,60,59); //调整秒DS1302_SetTime(0x80,time1.Second);display(10,10,10,10,time[4],time[5]);break;}}}头文件ds1302.h程序如下:#ifndef _REAL_TIMER_DS1302_2003_7_21_#define _REAL_TIMER_DS1302_2003_7_21_#include <at89x52.h>sbit DS1302_CLK = P1^0; //实时时钟时钟线引脚sbit DS1302_IO = P1^1; //实时时钟数据线引脚sbit DS1302_RST = P1^2; //实时时钟复位线引脚sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;typedefstruct __SYSTEMTIME__{unsigned char Second;unsigned char Minute;unsigned char Hour;unsigned char Week;unsigned char Day;unsigned char Month;unsigned char Year;unsigned char DateString[9];unsigned char TimeString[9];}SYSTEMTIME; //定义的时间类型#define AM(X) X#define PM(X) (X+12) // 转成24小时制#define DS1302_SECOND 0x80 //秒寄存器#define DS1302_MINUTE 0x82 //分寄存器#define DS1302_HOUR 0x84#define DS1302_WEEK 0x8A#define DS1302_DAY 0x86#define DS1302_MONTH 0x88#define DS1302_YEAR 0x8C#define DS1302_RAM(X)(0xC0+(X)*2) //用于计算DS1302_RAM 地址的宏void DS1302InputByte(unsigned char d) //实时时钟写入一字节(内部函数) {unsigned char i;ACC = d;for(i=8; i>0; i--){DS1302_IO = ACC0; //相当于汇编中的RRCDS1302_CLK = 1;DS1302_CLK = 0; //发一个高跳变到低的脉冲ACC = ACC >> 1;}}unsigned char DS1302OutputByte(void) //实时时钟读取一字节(内部函数) {unsigned char i;for(i=8; i>0; i--){ACC = ACC >>1; //相当于汇编中的RRCACC7 = DS1302_IO;DS1302_CLK = 1;DS1302_CLK = 0; //发一个高跳变到低的脉冲}return(ACC);}void Write1302(unsigned char ucAddr, unsigned char ucDa) //ucAddr: DS1302地址, ucData: 要写的数据{DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(ucAddr); // 地址,命令DS1302InputByte(ucDa); // 写1Byte数据DS1302_CLK = 1;DS1302_RST = 0; //RST 0->1->0,CLK 0->1}unsigned char Read1302(unsigned char ucAddr) //读取DS1302某地址的数据{unsigned char ucData;DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1; //enableDS1302InputByte(ucAddr|0x01); // 地址,命令ucData = DS1302OutputByte(); // 读1Byte数据DS1302_CLK = 1; //RST 0->1->0,CLK 0->1DS1302_RST = 0;return(ucData);}void DS1302_SetProtect(bit flag) //是否写保护{if(flag)Write1302(0x8E,0x10); //WP=1,不能写入elseWrite1302(0x8E,0x00);//WP=0,可以写入}void DS1302_SetTime(unsigned char Address, unsigned char Value) // 设置时间函数{DS1302_SetProtect(0);Write1302(Address, ((Value/10)<<4 | (Value%10))); //高4位为十位,低4位为个位}void DS1302_GetTime(SYSTEMTIME *Time){unsigned char ReadValue;ReadValue = Read1302(DS1302_SECOND);Time->Second = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);//转换成10进制的秒ReadValue = Read1302(DS1302_MINUTE);Time->Minute = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_HOUR);Time->Hour = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_DAY);Time->Day = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_WEEK);Time->Week = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_MONTH);Time->Month = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_YEAR);Time->Year = ((ReadValue&0xf0)>>4)*10 + (ReadValue&0x0F);}/*voidDateToStr(SYSTEMTIME *Time){Time->DateString[0] = Time->Year/10 + '0'; //数字类型转化为字符类型Time->DateString[1] = Time->Year%10 + '0';Time->DateString[2] = '-';Time->DateString[3] = Time->Month/10 + '0';Time->DateString[4] = Time->Month%10 + '0';Time->DateString[5] = '-';Time->DateString[6] = Time->Day/10 + '0';Time->DateString[7] = Time->Day%10 + '0';Time->DateString[8] = '\0';}voidTimeToStr(SYSTEMTIME *Time){Time->TimeString[0] = Time->Hour/10 + '0'; //数字类型转化为字符类型Time->TimeString[1] = Time->Hour%10 + '0';Time->TimeString[2] = ':';Time->TimeString[3] = Time->Minute/10 + '0';Time->TimeString[4] = Time->Minute%10 + '0';Time->TimeString[5] = ':';Time->TimeString[6] = Time->Second/10 + '0';Time->TimeString[7] = Time->Second%10 + '0';Time->DateString[8] = '\0';}*/void Initial_DS1302(void){unsigned char Second=Read1302(DS1302_SECOND);if(Second&0x80) //如果第七为1(表明没有启动), 则启动时钟DS1302_SetTime(DS1302_SECOND,0);}/****************************************************************************** **void BurstWrite1302(unsigned char *pWClock) //往DS1302写入时钟数据(多字节方式) {unsigned char i;Write1302(0x8e,0x00); // 控制命令,WP=0,写操作?DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(0xbe); // 0xbe:时钟多字节写命令for (i = 8; i>0; i--) //8Byte = 7Byte 时钟数据+ 1Byte 控制{DS1302InputByte(*pWClock); // 写1Byte数据pWClock++;}DS1302_CLK = 1;DS1302_RST = 0;}void BurstRead1302(unsigned char *pRClock) //读取DS1302时钟数据(时钟多字节方式) {unsigned char i;DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(0xbf); // 0xbf:时钟多字节读命令for (i=8; i>0; i--){*pRClock = DS1302OutputByte(); // 读1Byte数据pRClock++;}DS1302_CLK = 1;DS1302_RST = 0;}void DS1302_TimeStop(bit flag) // 是否将时钟停止{unsigned char Data;Data=Read1302(DS1302_SECOND);DS1302_SetProtect(0);if(flag)Write1302(DS1302_SECOND, Data|0x80);//停止elseWrite1302(DS1302_SECOND, Data&0x7F);不停止}******************************************************************************* */#endif。

利用单片机及DS1302制作电子时钟

利用单片机及DS1302制作电子时钟

单片机原理及应用——基于Proteus仿真设计报告课程名:利用单片机及DS1302制作电子时钟专业:班级:学号:姓名:设计时间:一、简介这是一种“基于单片机和DS1302的电子时钟”(简称“电子时钟”)。

单片机为控制核心,DS1302为应用广泛且走时准确的时钟芯片。

二、功能与操作1.功能(1)时钟功能:动态显示时、分、秒。

(2)调时功能:可依据标准时钟调校时间。

(3)因DS1302接有辅助纽扣电池,即使电源断电也能准确计时数年。

2.操作(1)上电后时钟开始计时并显示。

(2)调时。

按下“调时”按键,则进入调校时间状态,可依次调校时、分、秒。

三、技术要点1.时钟芯片DS1302的应用(1)DS1302的简介DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM 的实时时钟电路,它可以对年、月、日、周日、时、分、秒进行计时,具有闰年补偿功能,工作电压为2.5V~5.5V。

采用三线接口与CPU进行同步通信,并可采用突发方式一次传送多个字节的时钟信号或RAM数据。

DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。

DS1302是DS1202的升级产品,与DS1202兼容,但增加了主电源/后备电源双电源引脚,同时提供了对后备电源进行涓细电流充电的能力。

(2)DS1302的电路图2.应用中的几个小问题(1)子程序必须满足三线通信的时序要求。

单片机晶振频率不同,相应的子程序中的延时也要调整。

否则,运行结果可能出现错误。

(2)注意LED数码管动态扫描显示程序的设计及单片机晶振频率的选择。

否则,会因LED数码管数量多而导致显示闪烁或不正确。

所以在程序设计中,应使动态扫描频率大于视觉暂留频率,要考虑避免出现串显现象。

四、元件清单五、原理图六、程序SCLK EQU P3.2IO EQU P3.3RST EQU P3.4JIA1 EQU P3.6 ;"加一"口TSH EQU P3.7 ;"调时间"口HOUR DATA 62HMINTUE DATA 61HSECOND DATA 60HDS1302_ADDR DATA 32HDS1302_DATA DATA 31HORG 0HMOV SP,#70HLCALL DELY1MOV DS1302_ADDR,#8EH ;允许写1302MOV DS1302_DATA,#00HLCALL WRITEMOV DS1302_ADDR,#81H ;从1302读秒LCALL READANL A,#7FH ;启动1302振荡器MOV DS1302_ADDR,#80HMOV DS1302_DATA,ALCALL WRITEMOV 20H,#0 ;调整时标识单元MOV 21H,#0FH ;调整时工作单元MAIN1: JB TSH,MAIN2F ;按调时键往下执行MOV DS1302_ADDR,#81H ;从1302读秒LCALL READORL A,#80H ;停1302振荡器MOV DS1302_ADDR,#81HMOV DS1302_DATA,ALCALL WRITESSS: LCALL DISP ;显示JNB TSH,SSS ;等待调键盘弹起MOV 20H,#8 ;设置调"时"标志SSS3: JNB TSH,FFF ;按调时键转调"分"LCALL DISP ;显示JB JIA1,SSS3 ;按"加一"键往下执行SSS2: LCALL DISP ;显示JNB JIA1,SSS2 ;等待"加一"键弹起MOV R7,HOURMOV HOUR,ACJNE A,#24H,SSS1 ;不等于24时转MOV HOUR,#0 ;等于24时归零SSS1: MOV DS1302_ADDR,#84H ;将"时"写入1302 MOV DS1302_DATA,HOURLCALL WRITEMOV R0,HOUR ;"时"分离LCALL DIVIDEMOV 44H,R1MOV 45H,R2SJMP SSSMAIN2F: LJMP MAIN2FFF: NOP ;调"分"LCALL DISP ;显示JNB TSH,FFF ;等待调时键弹起MOV 20H,#4 ;置调"分"标志FFF3: JNB TSH,MMM ;安调时键转调"秒"LCALL DISP ;显示JB JIA1,FFF3 ;若按"加一"键往下执行FFF2: LCALL DISP ;显示JNB JIA1,FFF2 ;等待"加一"键弹起MOV R7,MINTUELCALL JIAYI ;"分"加一MOV MINTUE,ACJNE A,#60H,FFF1 ;不等于60转MOV MINTUE,#0 ;等于60则归零FFF1: MOV DS1302_ADDR,#82H ;将"分"写入1302 MOV DS1302_DATA,MINTUELCALL WRITEMOV R0,MINTUELCALL DIVIDE ;"分"分离MOV 42H,R1MOV 43H,R2SJMP FFF3MMM: LCALL DISP ;显示JNB TSH,MMM ;若按调时键则转调"秒"MOV 20H,#2 ;置调"秒"标志MMM3: JNB TSH,MAIN3 ;按调时键退出调时LCALL DISP ;显示JB JIA1,MMM3 ;按"加一"键往下执行MMM2: LCALL DISP ;显示JNB JIA1,MMM2 ;等待"加一"键弹起MOV R7,SECONDMOV SECOND,ACJNE A,#60H,MMM1 ;不等于60转MOV SECOND,#0MMM1: ORL SECOND,#80HMOV DS1302_ADDR,#80H ;写"秒"MOV DS1302_DATA,SECONDLCALL WRITEANL SECOND,#7FHMOV R0,SECONDLCALL DIVIDE ;"秒"分离MOV 40H,R1MOV 41H,R2SJMP MMM3MAIN3: LCALL DISP ;显示JNB TSH,MAIN3 ;等待调时键弹起MOV 20H,#0MOV 21H,#0FHMOV DS1302_ADDR,#81H ;读"秒"LCALL READANL A,#7FH ;启动1302振荡器MOV DS1302_ADDR,#80HMOV DS1302_DATA,ALCALL WRITELJMP MAIN1MAIN2: MOV P1,#0 ;读时分秒并显示MOV DS1302_ADDR,#85H ;读"时"LCALL READMOV HOUR,DS1302_DATAMOV DS1302_ADDR,#83H ;读"分"LCALL READMOV MINTUE,DS1302_DATAMOV DS1302_ADDR,#81H ;读"秒"LCALL READMOV SECOND,DS1302_DATAMOV R0,HOUR ;"时"分离LCALL DIVIDEMOV 44H,R1MOV 45H,R2MOV R0,MINTUE ;"分"分离LCALL DIVIDEMOV 42H,R1MOV 43H,R2MOV R0,SECOND ;"秒"分离LCALL DIVIDEMOV 40H,R1MOV 41H,R2LCALL DISPLJMP MAIN1DISP: NOPMOV P1,40H ;显示"秒"低位JNB 01H,MIAOLMOV A,21HRL AMOV 21H,ACJNE A,#78H,MIAO1MIAO1: JC MIAOLCLR P2.4CLR P2.5SJMP FENMIAOL: SETB P2.5LCALL DELY1CLR P2.5LCALL DELY2MOV P1,41H ;显示"秒"高位SETB P2.4LCALL DELY1CLR P2.4LCALL DELY2FEN: MOV P1,42H ;显示"分"低位JNB 02H,FENLMOV A,21HRL AMOV 21H,ACJNE A,#78H,FEN1FEN1: JC FENLCLR P2.2CLR P2.3SJMP SHIFENL: SETB P2.3LCALL DELY1CLR P2.3LCALL DELY2MOV P1,43H ;显示"分"高位SETB P2.2LCALL DELY1CLR P2.2LCALL DELY2SHI: MOV P1,44H ;显示"时"地位JNB 03H,SHILMOV A,21HRL AMOV 21H,ACJNE A,#78H,SHI1SHI1: JC SHILSJMP SHI2SHIL: SETB P2.1LCALL DELY1CLR P2.1LCALL DELY2MOV P1,45H ;显示"时"高位SETB P2.0LCALL DELY1CLR P2.0LCALL DELY2SJMP SFMSHI2: CLR P2.0CLR P2.1SFM: RETDELY1: MOV R7,#5 ;晶振12MHz,延时2.58ms DELY11: MOV R6,#0DJNZ R6,$DJNZ R7,DELY11RETDELY2: MOV R7,#1 ;晶振12MHz,延时0.52ms DELY21: MOV R6,#0DJNZ R6,$DJNZ R7,DELY21RETDELY3: MOV R7,#40 ;晶振12MHz,延时8x2.58ms DELY31: MOV R6,#0DJNZ R6,$DJNZ R7,DELY31RETJIAYI: MOV A,R7ADD A,#1DA ARETDIVIDE: MOV A,R0 ;分离子程序ANL A,#0FHMOV R1,AMOV A,R0SWAP AANL A,#0FHMOV R2,ARET;以下为DS1302在单片机晶振频率为4MHz时的串行通信子程序WRITE: CLR SCLK ;1302写子程序SETB RSTMOV A,DS1302_ADDRMOV R4,#8WRITE1: RRC ACLR SCLKMOV IO,CSETB SCLKDJNZ R4,WRITE1CLR SCLKMOV A,DS1302_DATAMOV R4,#8WRITE2: RRC ACLR SCLKMOV IO,CSETB SCLKDJNZ R4,WRITE2CLR RSTRETREAD: CLR SCLK ;1302读子程序SETB RSTMOV A,DS1302_ADDRMOV R4,#8READ1: RRC ANOPMOV IO,CSETB SCLKCLR SCLKDJNZ R4,READ1MOV R4,#8READ2: CLR SCLKMOV C,IORRC ASETB SCLKDJNZ R4,READ2MOV DS1302_DATA,ACLR RSTRETEND七、总结通过这次设计与仿真,让我对PROTEUS仿真有了一定的了解,其中也碰见了许多不会用的,后来经过网上查阅懂得了怎么使用,如,画总线工具在什么地方,怎么使用这个东西来画总线,怎么画网络标号。

基于单片机和DS1302的简易时钟设计

基于单片机和DS1302的简易时钟设计

基于单片机和DS1302的简易时钟设计作者:孙倩来源:《数字技术与应用》2017年第03期摘要:设计一个简易时钟电路,系统由单片机最小系统、时钟模块、液晶显示模块、掉电记忆模块、按键模块构成。

系统在时钟实时显示的基础上,通过按键控制,可实现对当前时间的修改,年、月、日切换等,切断系统电源时,当前时间信息可掉电保存。

系统控制简单、成本低廉,具有良好的推广价值。

关键词:DS1302时钟芯片;单片机;掉电记忆功能;时钟系统中图分类号:TP29 文献标识码:A 文章编号:1007-9416(2017)03-0206-011 前言实时时钟广泛应用于人们的生活中,本文采用集成的时钟芯片DS1302完成简易时钟的设计,电路结构简单,通过单片机的控制,便能产生精确的时间信息。

设计中,电可擦可编程只读存储器(EEPROM)的引入,由单片机控制,实时记录当时时间信息,掉电时防止时间信息丢失。

2 系统设计方案系统采用STC89C52单片机作为主控芯片,控制系统的整体运行。

时钟电路模块由DS1302时钟芯片及其外围电路组成。

显示功能由LCD1602控制,用于时间的实时显示。

按键输入功能,便于时间的矫正与修改。

由于系统掉电时,当前的时间数据也会随之消失,因此,系统添加EEPROM,扩展掉电时间信息的保护功能。

3 硬件设计系统由单片机最小系统调动各模块的功能操作。

DS1302时钟芯片可以对年、月、日、周、时、分、秒进行计时,工作电压为2.5-5.5V,兼容单片机电压,芯片采用三线SPI接口与单片机进行同步通信。

芯片外接32.768kHz晶振。

时钟电路设计如图1所示。

单片机与EEPROM建立I2C通信,用于时间数据的实时读写操作。

单片机P3.4-P3.7连接按键输入模块,用于外部触发单片机对时钟芯片DS1302数据的修改操作。

单片机的P0-P7作为与液晶1602数据交互的并行接口。

4 软件设计软件设计流程如图2所示,系统上电后,单片机初始化液晶设置,完成对DS1302时钟芯片的配置,设定时间初值,然后读取芯片内的时间信息。

基于DS1302电子钟的设计

基于DS1302电子钟的设计

《单片机技术》课程设计任务书(二)题目:基于DS1302的电子钟设计一、课程设计任务DS1302是DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟芯片,它可以对年、月、日、星期、时、分、秒进行计时,且具有闰年补偿功能,工作电压为2.5~5.5V。

DS1302采用三线接口,与CPU进行同步通信,并可采用突发方式一次传送多个字节的时间数据或RAM数据。

DS1302内部有一个31X8的用于临时性存放数据的RAM存储器。

本课题要求设计一基于DS1302的电子钟,该系统要求包含时钟显示模块(可用数码管或液晶显示)和键盘输入模块等。

按1键可以查看当前的时间,按2键可以修改当前的时间,按3键可以设置控制的时间,按4键可以查看及删除所设置的时间,当设定的控制时间到时,铃声响起。

二、课程设计目的通过本次课程设计使学生掌握:1)专用时钟芯片DS1302与单片机的接口及DS1302的编程;2)矩阵式键盘的设计与编程;3)经单片机为核心的系统的实际调试技巧。

从而提高学生对微机实时控制系统的设计和调试能力。

三、课程设计要求1、要求可以从键盘上接收相关信息,按1键可以查看当前的时间,按2键可以修改当前的时间,按3键可以设置控制的时间,按4键可以查看及删除所设置的时间,当设定的控制时间到时,铃声响起。

2、能实时显示时钟。

四、课程设计内容1、人机“界面”设计;2、单片机端口及外设的设计;3、硬件电路原理图、软件清单。

五、课程设计报告要求报告中提供如下内容:1、目录2、正文(1)课程设计任务书;(2)总体设计方案(3)针对人机对话“界面”要有操作使用说明,以便用户能够正确使用本产品;(4)硬件原理图,以便厂家生成产(可手画也可用protel软件);(5)程序流程图及清单(子程序不提供清单,但应列表反映每一个子程序的名称及其功能);(6)调试、运行及其结果;3、收获、体会4、参考文献六、课程设计进度安排七、课程设计考核办法本课程设计满分为100分,从课程设计平时表现、课程设计报告及课程设计答辩三个方面进行评分,其所占比例分别为20%、40%、40%。

基于DS1302的数字时钟设计

基于DS1302的数字时钟设计

一、设计目的 (1)二、设计思路 (1)三、设计过程 (1)五、主要元器件与设备 (10)六、课程设计体会 (10)七、参考文献 (10)一、设计目的1、掌握电子时钟的基本工作方式。

2、进一步熟悉DS1302芯片的特性。

3、通过使用各基本指令,进一步熟练掌握单片机的编程和程序调试。

二、设计思路利用AT89C52的特点及DS1302的特点,设计一种基于DS1302单片机控制,再利用数码管静态显示的可调可定时数字钟。

本系统硬件利用AT89S52作为CPU 进行总体控制,通过DS1302时钟芯片获取准确详细的时间(年、月、日、周、日、时、分、秒准确时间),对时钟信号进行控制,同时利用数码管对时间进行准确显示年、月、日、周、日、时、分、秒。

三、设计过程3.1系统设计结构图图1系统设计结构图根据系统设计的要求和设计思路,确定该系统的系统设计结构图。

如图1所示。

硬件电路主要由MCU微处理控制器单元、DS1302时钟电路、储存器、复位电路、晶振电路、数码管显示模块构成。

3.2 MCU微控制器电路AT89S52作为系统的核心控制元件,只有它能正常工作后才能使其它的元件进入正常工作状态。

因此,下面对AT89S52进行必要的说明,AT89S52的管脚如图3所示。

图3 AT89S52的管脚1)VCC:40脚,供电电压,一般接+5V电压。

2)GND:20脚,接工作地。

3)P0口:1~8脚,P0口是一个8位漏极开路的双向I/O口。

作为输出口,每位能驱动8个TTL逻辑电平。

对P0端口写“1”时,引脚用作高阻抗输入。

当访问外部程序和数据存储器时,P0口也被作为低8位地址/数据复用。

在这种模式下,P0具有内部上电阻。

但是P0口在程序校验作为输出指令字节时,需要外部加上拉电阻,一般上拉电阻选4.7K~10K为宜。

本设计中用5.1K的排阻对P0口进行上拉电平。

4)P1口:32~39脚,P1口是一个内部具有上拉电阻的8位双向I/O口,P1口缓冲器能接收输出4个TTL门电流。

基于ds1302闹钟课程设计

基于ds1302闹钟课程设计

基于ds1302闹钟课程设计一、教学目标本课程旨在让学生了解和掌握DS1302闹钟的工作原理和基本使用方法。

通过本课程的学习,学生将能够:1.知识目标:了解DS1302闹钟的内部结构、工作原理和接口定义;掌握DS1302闹钟的基本编程和使用方法。

2.技能目标:能够使用DS1302闹钟进行时间设定和闹钟设置;能够编写简单的程序实现DS1302闹钟的功能。

3.情感态度价值观目标:培养学生对电子技术的兴趣和好奇心,提高学生动手实践的能力,培养学生团队合作的精神。

二、教学内容本课程的教学内容主要包括以下几个部分:1.DS1302闹钟的内部结构和工作原理;2.DS1302闹钟的接口定义和编程方法;3.DS1302闹钟的使用方法和操作步骤;4.DS1302闹钟的实验操作和程序编写。

三、教学方法为了更好地实现教学目标,本课程将采用以下几种教学方法:1.讲授法:用于讲解DS1302闹钟的内部结构、工作原理和接口定义;2.讨论法:用于探讨DS1302闹钟的编程方法和使用步骤;3.实验法:用于实践DS1302闹钟的操作和程序编写;4.案例分析法:通过分析具体的DS1302闹钟应用案例,加深学生对DS1302闹钟的理解和应用能力。

四、教学资源为了支持本课程的教学内容和教学方法,我们将准备以下教学资源:1.教材:DS1302闹钟的使用手册和编程指南;2.参考书:关于DS1302闹钟的内部结构和工作原理的书籍;3.多媒体资料:关于DS1302闹钟的内部结构和工作原理的PPT、视频等资料;4.实验设备:DS1302闹钟实验套件,用于学生的实验操作和程序编写。

五、教学评估为了全面、客观地评估学生在DS1302闹钟课程中的学习成果,我们将采用以下评估方式:1.平时表现:通过学生在课堂上的参与度、提问回答、小组讨论等表现来评估其学习态度和理解程度;2.作业:布置与课程内容相关的编程和实践作业,评估学生对DS1302闹钟知识的掌握和应用能力;3.考试:安排一次课程结束考试,测试学生对DS1302闹钟内部结构、工作原理、编程方法等知识的掌握程度;4.实验报告:评估学生在实验操作中的表现和实验报告的撰写能力,检验其对DS1302闹钟的实际操作和问题解决能力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

课程设计说明书课程名称:单片机应用课程设计课程代码: 6003509题目:数字闹钟的设计学生姓名:学号: 312011080307 年级/专业/班: 2011级机电2班学院(直属系) :机械工程与自动化学院指导教师:张恕远数字闹钟的设计摘要电子时钟主要是利用电子技术将时钟电子化、数字化,拥有时钟精确、体积小、界面友好、可扩展性能强等特点,被广泛应用于生活和工作当中。

另外,在生活和工农业生产中,也常常需要温度,这就需要电子时钟具有多功能性。

本设计主要为实现一款可正常显示时钟/日历、带有定时闹铃的多功能电子时钟。

本文对当前电子钟开发手段进行了比较和分析,最终确定了采用单片机技术实现多功能电子时钟。

本设计应用AT89C52芯片作为核心,LCD1062进行显示,使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。

这种实现方法的优点是电路简单,性能可靠,实时性好,时间精确,操作简单,编程容易。

该电子时钟可以应用于一般的生活和工作中,也可通过改装,提高性能,增加新功能,从而给人们的生活和工作带来更多的方便。

关键词:电子时钟;多功能;AT89C52;时钟日历目录摘要................................................I1、设计任务、目的、思路..........................................12、总体设计方案.............................................23、电路原理的设计...............................................3 3.1DS1302原理及电路....................................3 3.2晶振电路........................................3 3.3复位电路原理及电路.................................4 3.4 LCD1602原理及电路...................................4 3.5DS18B20电路.............................................5 3.6按键电路及功能.............................................53.7蜂鸣器电路.............................................64、软件系统设计.............................................7 4.1系统工作流程图.............................................74.2软件系统构成.............................................85、系统调试与结果.............................................96、课程设计体会................................................107、参考文献................................................11 附录:程序代码....................................121、设计任务、目的、思路(1)任务用LCD显示出月、日、分、星期和温度,三~四个按键可对时间进行校正,并能实现闹钟功能。

(2)目的1、掌握电子时钟的基本工作方式。

2、进一步熟悉DS1302及DS18B20芯片的特性。

3、通过使用各基本指令,进一步熟练掌握单片机的编程和程序调试。

(3)思路利用AT89C52的特点及DS1302的特点,设计一种基于DS1302单片机控制,再利用LCD显示的数字钟。

本系统硬件利用AT89S52作为CPU进行总体控制,通过DS1302时钟芯片获取准确详细的时间(年、月、日、周、日、时、分、秒准确时间),对时钟信号进行控制,同时利用液晶显示芯片LCD1602对时间进行准确显示年、月、日、周、日、时、分、秒。

2、总体设计方案根据系统设计的要求和设计思路,确定该系统的系统设计结构图。

如图所示。

硬件电路主要由AT89C52单片机控制器单元、DS1302时钟电路、复位电路、DS18B20温度模块、按键模块、晶振电路、蜂鸣器模块、LCD1602液晶显示模块等构成。

3、电路原理的设计3.1 DS1302原理及电路如下所示本设计使用的实时时钟电路芯片是美国DALLAS公司生产的一种高性能、低功耗、带RAM的实时时钟电路芯片DS1302。

VCC1为后备电源,VCC2为主电源。

在主电源关闭的情况下,也能保持时钟的连续运行。

DS1302由VCC1或VCC2两者中的较大者供电;当VCC2大于VCC1+0.2V时,VCC2给DS1302供电;当VCC2小于VCC1时,DS1302由VCC1供电。

X1和X2是振荡源,外接32.768kHz晶振。

RST非是复位/片选线,通过把RST非输入驱动置高电平来启动所有的数据传送。

图3.1-1图3.1-23.2 晶振电路如下AT89S52在工作时需要外部提供时钟信号,因此,本设计选择在其18脚19脚之间接上12MHz的晶振,为单片机提供1μs的机器振荡周期。

其电路连接图如图所示。

在图中,电容器C3、C4起稳定振荡频率、快速起振的作用,其电容值一般在20~50pF。

图3.23.3 复位电路原理及电路如下在AT89C52单片机中的振荡器运行时,RST非引脚上保持到少2个机器周期的高电平输入信号,复位过程即可完成。

根据此原理,本设计采用上电复位和按键复位嵌套在系统中,增强了系统的实用性。

图3.33.4 LCD1602原理及电路如下LCD1602液晶显示是一种专门用来显示字母、数字、符号等的点阵型液晶模块。

它由若干个5X7或者5X11等点阵字符位组成,每个点阵字符位都可以显示一个字符,每位之间有一个点距的间隔,每行之间也有间隔,起到了字符间距和行间距的作用,正因为如此所以它不能很好地显示图形(用自定义CGRAM,显示效果也不好)。

1602LCD是指显示的内容为16X2,即可以显示两行,每行16个字符液晶模块(显示字符和数字)。

以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点,在各种小系统中得到了更广泛的应用。

本设计中使用的液晶显示模块是LCD1602。

图3.43.5 DS18B20电路如下DS18B20,常用的温度传感器,具有体积小,硬件开销低,抗干扰能力强,精度高的特点。

图3.53.6 按键电路如下图3.6按键功能说明:KEY0为时钟调节功能键,第一次按KEY0时,时间停止且光标在年处闪烁。

第二次按KEY0时,光标在月处闪烁。

第三次按KEY0时,光标在日处闪烁。

第四次按KEY0时,光标在星期处闪烁。

第五次按KEY0时,光标在时处闪烁。

第六次按KEY0时,光标在日处闪烁。

第七次按KEY0时,光标在秒处闪烁。

光标闪烁时可用KEY1增加相应的值或KEY2减少相应的值。

第八次按KEY0时,保存了修改的时间值并返回显示时间。

KEY3为闹钟功能键。

第一次按KEY3时,进入闹钟设置页面,光标在闹钟开关处闪烁。

第二次按KEY3时,光标在分处闪烁。

第三次按KEY3时,光标在时处闪烁。

光标闪烁时,同样可以用KEY1与KEY2修改相应的值。

当闹钟响起时,1分钟后自动关闭。

3.7 蜂鸣器电路如下图3.74、软件系统设计4.1、系统工作流程图图4.1系统工作流程图4.2软件系统构成软件系统包含引脚定义及变量申明、LCD显示部分、DS1302部分、键盘扫描部分、DS18B20温度部分、主函数等等。

LCD部分对不变的显示部分进行LCD初始化,将需要变化的部分分开显示,如将年、月、日、星期显示在第一行,将时、分、秒、温度、闹钟设置显示在第二行。

DS1302对将要显示的时间送入LCD进行显示,以及对调整后的时间进行接收存储计算及送入LCD重新显示。

键盘扫描部分对键盘进行扫描,修改时间时按键使数据的改变而送入DS1302进行时间的修改,以及闹钟时间的修改。

DS18B20部分对硬件采集到的环境温度进行数据转换并送入LCD显示。

5、系统调试与结果系统调试过程利用Proteus绘制出相应硬件电路后进行仿真,出现液晶显示无法正常显示的问题。

经过思考和查阅的资料发现AT89C52的P0在进高电平时没有接上拉电阻导致LCD1602无法正常显示时间。

修改电路后(P0口接上拉电阻)烧入程序后,程序正常运行,LCD1602准确的显示。

用Proteus仿真能够正确的现实时间,但烧入学习板出现乱码现实不能正常工作。

经过反复检查及思考发现仿真软件上的硬件电路与学习板上的硬件电路不一致无法对应起来。

最后根据学习板的硬件电路修改相应程序及仿真软件上的硬件电路,最终现实了功能。

系统调试结果:图5.16、课程设计体会本设计利用单片机AT89C512控制串行实时时钟芯DS1302构成数字时钟电路,实现计时功能。

该电路使用简单的三线接口,为单片机节省大量的接口资源,时钟芯片带有后备电池。

该时钟功能强大,性能优越,能为很多领域,特别是对时钟工作的准确性和可靠性有较高要求。

通过对电子时钟的设计的设计与制作,让我了解了电子时钟模块的编程思想,也让我明白了电子时钟的基本原理与设计理念,要设计一个电路必须先编好程序,用仿真软件测试成功后再得出结论。

通过这次学习,让我对该软件有了更熟悉的了解,我们应该自己动手,实际操作,才会有更深刻的理解。

7、参考文献[1] 黄惟公.单片机原理与应用技术:西安电子科大出版社2007[2] 张毅刚.MC-51单片机应用设计(二版):哈工大出版社 2005[3] 宋戈. 黄鹤松. 51单片机应用开发范例大全:人民邮电出版社 2010[4] 刘建清. 51单片机新颖实例非常入门与视频演练:电子工业出版社2012[5] 郭天祥. 新概念51单片机C语言教程:电子工业出版社 2009附录:程序代码:#include<reg52.h>#define uchar unsigned char#define uint unsigned int/*----------------引脚定义-------------------*/sbit RST=P3^5; //DS1302片选sbit DIO=P3^4; //DS1302数据信号sbit SCLK=P3^6; //DS1302时钟信号sbit ACC7=ACC^7;sbit ACC0=ACC^0;sbit LCD_E=P2^7; //液晶使能端sbit LCD_RS=P2^6; //液晶数据命令选择端sbit LCD_RW=P2^5; //液晶读写选择端sbit key0=P1^0; //功能键sbit key1=P1^1; //增大键sbit key2=P1^2; //减小键sbit key3=P1^3; //闹钟调节按键sbit beep=P3^3; //蜂鸣器sbit DQ=P3^7; //18b20温度输入输出端void INITIAL_1302(); //初始化1302uchar READ_1302(uchar addr); //读1302void WRITE_1302(uchar addr,uchar date); //写1302uint temp; //定义整型的温度数据float f_temp; //定义浮点型的温度数据char hour,minute,second,week,day,month,year,tem;unsigned char num,num1,flag;bit alarmon,alarmoff;uchar xx,yy;unsigned char clkhh=0,clkmm=0,clkflag,clkvalue;unsigned char str1[]="20 - - ";unsigned char str2[]=" : : . C ";unsigned char str3[]="alarm : ";void delay(uchar z); //延时函数void LCD_WRITE_COM(uchar com); //LCD写函数void LCD_WRITE_DATA(uchar date); //LCD写数据void LCD_WRITE_SFM(uchar addr,uchar date); //LCD写时分秒void LCD_WRITE_NYR(uchar addr,uchar date); //LCD写年月日void LCD_WRITE_WEEK(uchar week); //LCD写星期void LCD_INITIAL(); //LCD初始化void LCD_WRITE_TEMP(uchar addr,uchar temp); //LCD写温度void keyscan(); //键盘扫描void dis_temp(uint t);void tempchange(void);void tempwritebyte(uchar dat);uchar tempread(void);bit tempreadbit(void);void dsreset(void);uint get_temp(); //获取温度/*************主函数**************/void main(){LCD_INITIAL(); //液晶初始化INITIAL_1302(); //DS1302初始化dsreset();while(1){keyscan(); //按键扫描if(flag==0) //当标志位为0,允许读取DS1302数据,将数据送入液晶显示{second=READ_1302(0x81);LCD_WRITE_SFM(6,second);minute=READ_1302(0x83);LCD_WRITE_SFM(3,minute);hour=READ_1302(0x85);LCD_WRITE_SFM(0,hour);week=READ_1302(0x8b);LCD_WRITE_WEEK(week);day=READ_1302(0x87);LCD_WRITE_NYR(8,day);month=READ_1302(0x89);LCD_WRITE_NYR(5,month);year=READ_1302(0x8d);LCD_WRITE_NYR(2,year);tempchange();dis_temp(get_temp());}}}/**********************LCD1602***************************/void delay(uchar z) //1602de延时函数{unsigned char x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void LCD_WRITE_COM(uchar com) //1602写函数{LCD_RS=0;LCD_RW=0;LCD_E=1;P0=com;delay(5);LCD_E=0;}void LCD_WRITE_DATA(uchar date) //1602写数据{LCD_RS=1;LCD_RW=0;LCD_E=1;P0=date;delay(5);LCD_E=0;}void LCD_WRITE_SFM(uchar addr,uchar date) //LCD写时分秒{unsigned char shi,ge;shi=date/10;ge=date%10;LCD_WRITE_COM(0x80+0x40+addr);LCD_WRITE_DATA(0x30+shi);LCD_WRITE_DATA(0x30+ge);}void LCD_WRITE_NYR(unsigned char addr,unsigned char date)//LCD写年月日{char shi,ge;shi=date/10;ge=date%10;LCD_WRITE_COM(0x80+addr);LCD_WRITE_DATA(0x30+shi);LCD_WRITE_DATA(0x30+ge);}void LCD_WRITE_CLK(unsigned char addr,unsigned char date)//LCD写闹钟{char shi,ge;shi=date/10;ge=date%10;LCD_WRITE_COM(0x80+0x40+addr);LCD_WRITE_DATA(0x30+shi);LCD_WRITE_DATA(0x30+ge);}void LCD_WRITE_WEEK(uchar week)//LCD写星期{LCD_WRITE_COM(0x80+11);switch(week){case 1: LCD_WRITE_DATA('S');delay(5);LCD_WRITE_DATA('U');delay(5);LCD_WRITE_DATA('N');break;case 2: LCD_WRITE_DATA('M');delay(5);LCD_WRITE_DATA('O');delay(5);;LCD_WRITE_DATA('N');break;case 3: LCD_WRITE_DATA('T');delay(5);LCD_WRITE_DATA('U');delay(5);LCD_WRITE_DATA('E');break;case 4: LCD_WRITE_DATA('W');delay(5);LCD_WRITE_DATA('E');delay(5);LCD_WRITE_DATA('D');break;case 5: LCD_WRITE_DATA('T');delay(5);LCD_WRITE_DATA('H');delay(5);LCD_WRITE_DATA('U');break;case 6: LCD_WRITE_DATA('F');delay(5);LCD_WRITE_DATA('R');delay(5);LCD_WRITE_DATA('I');break;case 7: LCD_WRITE_DATA('S');delay(5);LCD_WRITE_DATA('A');delay(5);LCD_WRITE_DATA('T');break;}}void LCD_WRITE_TEMP(uchar addr,uchar temp) //LCD写温度{LCD_WRITE_COM(0x80+0x40+addr);LCD_WRITE_DATA(0x30+temp);}void CLK_INITIAL(uchar addr,uchar clknum)//闹钟初始化{uchar i;char shi,ge;shi=clknum/10;ge=clknum%10;LCD_WRITE_COM(0x38);LCD_WRITE_COM(0x0c);LCD_WRITE_COM(0x06);LCD_WRITE_COM(0x80);LCD_WRITE_COM(0x80+0x40);//液晶第二行显示for(i=0;i<16;i++){LCD_WRITE_DATA(str3[i]);delay(5);}LCD_WRITE_COM(0x80+0x40+addr);LCD_WRITE_DATA(shi/10+0x30);LCD_WRITE_DATA(ge%10+0x30);}void LCD_INITIAL() //LCD初始化{unsigned char i;LCD_WRITE_COM(0x38);LCD_WRITE_COM(0x0c);LCD_WRITE_COM(0x06);LCD_WRITE_COM(0x80);for(i=0;i<16;i++) //液晶第一行显示{LCD_WRITE_DATA(str1[i]);delay(5);}LCD_WRITE_COM(0x80+0x40);//液晶第二行显示for(i=0;i<16;i++){LCD_WRITE_DATA(str2[i]);delay(5);}}/****************1302*************/void WRITE_1302(uchar addr,uchar date)//向1302写数据{unsigned char i;RST=0;SCLK=0;RST=1;for(i=8;i>0;i--){SCLK=0;ACC=addr;DIO=ACC0;addr>>=1;SCLK=1;}for(i=8;i>0;i--){SCLK=0;ACC=date;DIO=ACC0;date>>=1;SCLK=1;}RST=0;}unsigned char READ_1302(unsigned char addr)//从1302读数据{unsigned char i,date1,date2;RST=0;SCLK=0;RST=1;for(i=8;i>0;i--){SCLK=0;ACC=addr;DIO=ACC0;addr>>=1;SCLK=1;}for(i=8;i>0;i--){ACC7=DIO;SCLK=1;ACC>>=1;SCLK=0;}RST=0;date1=ACC;date2=date1/16;date1=date1%16;date1=date1+date2*10;return(date1) ;}void INITIAL_1302()//初始化1302{WRITE_1302(0x80,READ_1302(0x81)&0x7f); //启动DS1302 0x80写秒地址}/****************键盘扫描部分*************************/void keyscan(){if(key0==0)//确认功能键按下{delay(20);if(key0==0)//去抖{while(!key0);//释放num++;switch(num){case 1: flag=1; //修改时间,禁止从DS1302读数据LCD_WRITE_COM(0x0f); //光标开始闪烁LCD_WRITE_COM(0x80+3);//第一次按下,光标定位到年位置break;case 2: LCD_WRITE_COM(0x80+6);//第二次按下,光标定位到月位置break;case 3: LCD_WRITE_COM(0x80+9);//第三次按下,光标定位到日位置break;case 4: LCD_WRITE_COM(0x80+13);//第四次按下,光标定位到星期位置break;case 5: LCD_WRITE_COM(0x80+0x40+1);//第五次按下,光标定位到时位置break;case 6: LCD_WRITE_COM(0x80+0x40+4);//第六次按下,光标定位到分位置break;case 7: LCD_WRITE_COM(0x80+0x40+7);//第七次按下,光标定位到秒位break;case 8: num=0; //第八次按下,记录清零LCD_WRITE_COM(0x0c); //不显示光标WRITE_1302(0x8E,0x00); //允许写操作0x8E写保护WRITE_1302(0x80,(second/10*16)+second%10);//将调节后的秒写入DS1302WRITE_1302(0x82,(minute/10*16)+minute%10);//将调节后的分写入DS1302WRITE_1302(0x84,(hour/10*16)+hour%10);//将调节后的时写入DS1302WRITE_1302(0x8a,(week/10*16)+week%10);//将调节后的星期写入DS1302WRITE_1302(0x86,(day/10*16)+day%10);//将调节后的日写入DS1302WRITE_1302(0x88,(month/10*16)+month%10);//将调节后的月写入DS1302WRITE_1302(0x8c,(year/10*16)+year%10);//将调节后的年写入DS1302WRITE_1302(0x8E,0x80); //开写保护flag=0; //时间修改完毕,允许液晶从DS1302读数据break;}}}if(num!=0){if(key1==0)//确认增大键按下{delay(20);if(key1==0)//增大键确实按下{while(!key1);switch(num){case 1: year++;//调节年if(year==100)year=0;LCD_WRITE_NYR(2,year);//将调节后的年送入液晶显示LCD_WRITE_COM(0x80+3);//光标回到指定处break;case 2: month++;//调节月if(month==13)month=0;LCD_WRITE_NYR(5,month);//将调节后的月送入液晶显示LCD_WRITE_COM(0x80+6);//光标回到指定处break;case 3: day++;//调节日if(day==32)day=0;LCD_WRITE_NYR(8,day);//将调节后的日送入液晶显示LCD_WRITE_COM(0x80+9);//光标回到指定处break;case 4: week++;if(week==8)week=0;LCD_WRITE_WEEK(week);//将调节后的星期送入液晶显示LCD_WRITE_COM(0x80+13);//光标回到指定处break;case 5: hour++;if(hour==24)hour=0;LCD_WRITE_SFM(0,hour);//将调节后的小时送入液晶显示LCD_WRITE_COM(0x80+0x40+1);//光标回到指定处break;case 6: minute++;if(minute==60)minute=0;LCD_WRITE_SFM(3,minute);//将调节后的分送入液晶显示LCD_WRITE_COM(0x80+0x40+4);//光标回到指定处break;case 7: second++;if(second==60)second=0;LCD_WRITE_SFM(6,second);//将调节后的秒送入液晶显示LCD_WRITE_COM(0x80+0x40+7);//光标回到指定处break;default:break;}}}if(key2==0)//确认减小键按下{delay(20);if(key2==0)//减小键确实按下{while(!key2);switch(num){case 1: year--;//调节年if(year==-1)year=99;LCD_WRITE_NYR(2,year);LCD_WRITE_COM(0x80+3);break;case 2: month--;//调节月if(month==-1)month=12;LCD_WRITE_NYR(5,month);LCD_WRITE_COM(0x80+6);break;case 3: day--;//调节日if(day==-1)day=31;LCD_WRITE_NYR(8,day);LCD_WRITE_COM(0x80+9);break;case 4: week--;//调节星期if(week==0)week=7;LCD_WRITE_WEEK(week);LCD_WRITE_COM(0x80+13);break;case 5: hour--;//调节时if(hour==-1)hour=23;LCD_WRITE_SFM(0,hour);LCD_WRITE_COM(0x80+0x40+1);break;case 6: minute--;//调节分if(minute==-1)minute=59;LCD_WRITE_SFM(3,minute);LCD_WRITE_COM(0x80+0x40+4);break;case 7: second--;//调节秒if(second==-1)second=59;LCD_WRITE_SFM(6,second);LCD_WRITE_COM(0x80+0x40+7);break;default:break;}}}}/**************闹钟部分******************/if(key3==0) //闹钟调节键{delay(20);if(key3==0){while(!key3);num1++;switch(num1){case 1: CLK_INITIAL(6,clkhh);CLK_INITIAL(9,clkmm);flag=1;LCD_WRITE_COM(0x0f); //光标开始闪烁LCD_WRITE_COM(0x80+0x40+12);//第一次按//下,光标定位到闹钟开关位置break;case 2: LCD_WRITE_COM(0x80+0x40+10);//第二次按下,//光标定位到闹钟分钟位置break;case 3: LCD_WRITE_COM(0x80+0x40+7);//第二次按下,//光标定位到闹钟分钟位置break;case 4: num1=0;LCD_WRITE_COM(0x0c);LCD_INITIAL();flag=0;break;}}}if(num1!=0){if(key1==0)//确认增大键按下{delay(20);if(key1==0)//增大键确实按下{while(!key1);switch(num1){case 1: clkflag++;switch(clkflag){case 1:clkvalue=1;LCD_WRITE_DATA('O');LCD_WRITE_DATA('N');LCD_WRITE_DATA(' ');LCD_WRITE_COM(0X80+0X40+12);break;case 2:clkvalue=0;clkflag=0;LCD_WRITE_DATA('O');LCD_WRITE_DATA('F');LCD_WRITE_DATA('F');LCD_WRITE_COM(0X80+0X40+12);break;};break;case 3: clkhh++;if(clkhh==24)clkhh=0;LCD_WRITE_CLK(6,clkhh);LCD_WRITE_COM(0x80+0x40+7);//光标回到指定处break;case 2: clkmm++;if(clkmm==60)clkmm=0;LCD_WRITE_CLK(9,clkmm);LCD_WRITE_COM(0x80+0x40+10);//光标回到指定处break;default: break;}}}}if(key2==0)//确认减小键按下{delay(20);if(key2==0)//减小键确实按下{while(!key2);switch(num1){case 1: clkflag--;switch(clkflag){case -1:clkvalue=1;LCD_WRITE_DATA('O');LCD_WRITE_DATA('N');LCD_WRITE_DATA(' ');LCD_WRITE_COM(0X80+0X40+12);break;case -2:clkvalue=0;clkflag=0;LCD_WRITE_DATA('O');LCD_WRITE_DATA('F');LCD_WRITE_DATA('F');LCD_WRITE_COM(0X80+0X40+12);break;};break;case 3: clkhh--;if(clkhh==-1)clkhh=23;LCD_WRITE_CLK(6,clkhh);LCD_WRITE_COM(0x80+0x40+7);//光标回到指定处break;case 2: clkmm--;if(clkmm==-1)clkmm=59;LCD_WRITE_CLK(9,clkmm);LCD_WRITE_COM(0x80+0x40+10);//光标回到指定处break;default:break;}}}xx=READ_1302(0x83); //yy=READ_1302(0x85);if(clkhh==yy&&clkmm==xx&&clkvalue==1) //读取时间值与闹钟值比较,若相同//且闹钟开关为开则闹钟响{alarmon=1;}else{alarmon=0; //响一分钟后闹钟关闭。
