钢筋弯曲回弹的计算
钢筋弯曲机安全技术规程（5篇）
钢筋弯曲机安全技术规程使用弯曲机弯曲钢筋时，应符合下列规定：一、作业前应检查所选用的动齿轮是否和所弯钢筋直径及转速相符，牙轮啮合间隙不否适当，固定铁桩是否牢固等。
并经试运转，确认完好方可进行操作。
二、更换转盘上的固定桩或弯曲桩时，应停机进行。
三、严禁弯曲苦超过机械标准规定直径的钢筋。
四、钢筋变弯曲转盘倒转时，必须在前一转向停止后方可倒向转动。
在运转中发现卡盘，颤动，电动机发热等异常现象时，应立即停机处理。
五、弯曲长钢筋应有专人帮扶，帮扶人员与操作人员应动作一致，密切配合，不得随意推送。
六、进行钢筋弯曲作业时，应牢固的工作平台，操作者两脚要站稳，手要握紧钢筋，以防回弹伤人。
七、作业完毕切断电源，清扫现场，维修保养后防护罩及时恢复。
钢筋弯曲机安全技术规程（2）是指钢筋弯曲机在使用过程中需要遵循的安全操作规范和相关技术要求。
以下是一些常见的钢筋弯曲机安全技术规程：1. 设备选购：选择符合国家相关安全标准的钢筋弯曲机，确保设备具备必要的安全保护装置和使用说明书。
2. 操作人员培训：设备操作人员应接受相关的技术培训，掌握设备的操作方法、安全注意事项和应急处理措施。
3. 设备检查：每次使用前，对设备进行全面检查，确保各部位运作正常，无明显磨损、松动或故障。
4. 安全防护：操作人员在操作设备时应穿戴符合规定的个人防护装备，包括安全帽、防护眼镜、防尘口罩、防护手套等。
5. 设备操作：操作人员应按照设备的操作要求进行操作，严禁超过设备的额定负荷进行工作。
6. 材料使用：使用钢筋时，应确保材料的质量符合相关标准，并严禁使用过期或损坏的钢筋进行弯曲。
7. 禁止拆卸：除非有必要维修或更换零部件，禁止未经授权的人员将设备进行拆卸或改装。
8. 废物处理：对使用过程中产生的废弃物和副产品，应按照相关规定进行妥善处理，避免对环境造成污染。
9. 应急处理：操作人员应熟悉设备的紧急停机和故障处理程序，并按照要求采取相应的措施。
10. 定期维护：定期对设备进行维护保养，及时清洁设备表面和零部件，检查设备的安全防护装置是否完好。
钢筋残余变形标准
钢筋残余变形标准
钢筋残余变形是指钢筋在构件尺寸恢复后的变形量，通常指钢筋剪切
变形、弯曲变形和回弹变形三种残余变形的总和。
测量钢筋残余变形
可以判断钢筋的强度和刚度是否满足设计要求，为工程质量和安全提
供保障。
目前国内常用的测量钢筋残余变形的标准为GB/T 31146-2014《建筑钢筋残余变形测量规范》。
该标准通过对测量设备、钢筋试验件、测
量方法等方面做出细致规定，保证了钢筋残余变形测量的准确性和可
靠性。
在使用该标准测量钢筋残余变形时，需要注意以下几个方面：
1. 测量设备的选择和使用应符合GB/T 31146-2014的规定，包括压
力机、钢筋夹具和测量仪器等设备。
设备的选用和使用应符合标准要求，以保证测量结果的准确性和可靠性。
2. 钢筋试验件的制备应符合标准的规定，包括试验钢筋的直径、长度
等参数的测量和试验件的制作工艺等。
试验钢筋应为同一批次的产品，以减小不确定因素对测量结果的影响。
3. 测量方法的选择和应用应符合标准的规定，包括测量钢筋残余变形的方法、测量时机和测量记录等。
测量过程中应保证试验钢筋环境温度和湿度稳定，且测量记录应详细、准确。
4. 测量结果的处理和分析应符合标准的要求，包括数据的处理方法和测量结果的分析和判定等。
对于测量结果不符合标准要求和设计要求的试验件，应进行重新测量或者淘汰处理。
总之，钢筋残余变形测量是衡量建筑钢筋质量的重要指标之一。
人们应该按照GB/T 31146-2014规定的各项要求进行测量，以确保钢筋残余变形测量的可靠性和准确性，为工程建设提供保证。
钢筋的检测内容、标准和检验方法资料
钢筋的检测内容、标准和检验方法资料检测项目：
冷弯/弯曲、屈服强度、钢筋机械连接抗拉强度、钢材反复弯曲、屈服强度/上屈服强度/下屈服强度/规定塑限延伸强度、*大力总延伸率/*大力总伸长率/*大力下总伸长率、R0eL/ReL、R0m/R0eL、屈强比、抗拉强度/*限抗拉强度、断裂伸长率、*大力下总伸长率/*大力总延伸率、弯曲性能、*大干密度/*优含水率(击实试验）、回弹法检测砌筑砂浆抗压强度、回弹法检测混凝土抗压强度、钻芯法检测混凝土抗压强度、钢筋数量间距及钢筋保护层厚度、回弹法检测烧结砖抗压强度、重量偏差。
钢材及钢筋检测标准：
检测标准：
1、GB/T 50315-2011/14/15 《砌体工程现场检测技术标准》
2、JGJ/T 27-2014 《钢筋焊接接头试验方法标准》
3、GB/T 50315-2011/12/15 《砌体工程现场检测技术标准》
4、GB/T 5224-2014 *限抗拉强度/抗拉强度、残余变形、*大力下总伸长率/*大力总伸长率
5、GB/T 2651-2008 *限抗拉强度/抗拉强度、残余变形、*大力下总伸长率/*大力总伸长率
6、GB/T 1499.1-2017 *大力总延伸率/*大力总伸长率/*大力下总伸长率
7、GB/T 50784-2013/3.4/4.2/附录A 《混凝土结构现场检测技术标准》
8、GB/T 19879-2015 建筑结构用钢板
9、GB/T 50784-2013/3.4.4/9.3/9.2 《混凝土结构现场检测技术标准》
10、GB/T 1499.2-2007 《钢筋混凝土用钢第2部分：热轧带肋钢筋》
11、GB/T 1499.1-2017（2018.9.1实施）《钢筋混凝土用钢第1部分：热轧光圆钢筋》。
梁的钢筋计算规则和公式
梁的钢筋计算规则和公式梁的钢筋计算规则及公式
1、单跨梁钢筋的计算公式：直钢筋净长=L-2C；弯起钢筋净长=L-2C+2×0.414（0.268或0.577）×弯起高度；弯起钢筋两端带直钩净长=L-2C+2×0.414（0.268或0.577）×弯起高度+2×（梁高-保护层厚度×2）；
2、多跨梁钢筋的计算公式：
（1）首跨钢筋的计算：上部贯通筋长度＝通跨净跨长＋首尾端支座锚固值；
端支座负筋长度=设计构造长度+端支座锚固值；下部钢筋长度＝净跨长＋左右支座锚固值；
（2）中间跨钢筋的计算：中间支座负筋长度=两边跨设计构造长度＋中间支座值；
（3）箍筋：箍筋长度＝（梁宽－2×保护层+2d）×2＋（梁高-2×保护层+2d）×2＋14d或24d；
箍筋根数＝（梁净长-100MM）/设计间距+1，加密区另计；
（4）腰筋、拉筋、吊筋应按构造要求计算其长度。
1。

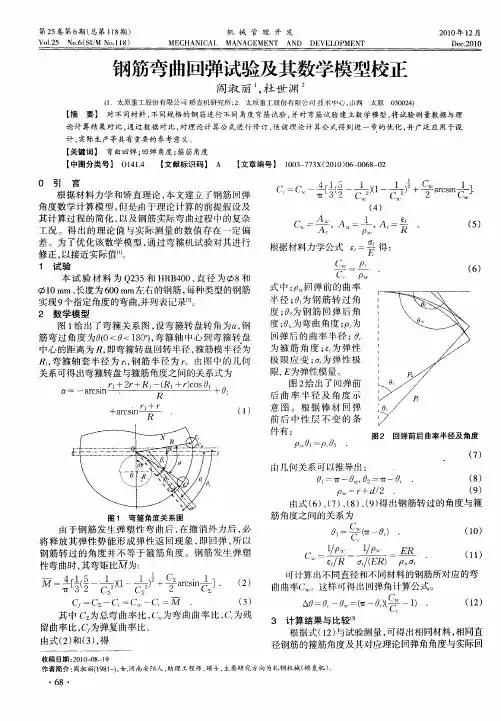

钢筋弯曲回弹试验及其数学模型校正
阎淑丽 ，等 ：钢筋弯曲回弹试验及其数 学模 型校正
ｌ ０ ９
—
弹角 度 的关 系 曲线 ， 图 ３ 图 ４ 如 和 所示 。
８
７
６
薹ｓ
４ ３ ０ ３ ６ ９ １ ０ ５ ８ ０ ０ ０ ２ １ ０ １ ０ ０ ３ ６ ９ １ ０ ５ １ ０ ０ ０ ０ ２ １ ０ ８
（） ６
本 试验 材料 为 Ｑ ３ ２ ５和 Ｈ Ｂ ０ 、 径 为 ８和 Ｒ ４０ 直 １ ｍ、 度 为 ６０ｍｍ左 右 的钢 筋 ， ０ｍ 长 ０ 每种类 型 的钢 筋 实现９ 个指定 角度 的弯 曲， 并列 表记 录 】 。 ２ 数学模 型 图 １ 出了 弯箍 关 系 图 ， 弯 箍转 盘 转 角为 ， 给 设 钢 筋 弯 过 角 度 为ｏｏ ＜１０）弯箍 轴 中心 到 弯箍 转 盘 （＜０ ８。 ， 中心 的距离 为 月， 弯箍转 盘 回转半 径 ， 即 箍筋模 半径 为 月 ， 箍轴 套 半 径 为 ，， 筋 半径 为 ， 由图 中 的几 何 ，弯 』 钢 。 关系 可得 出弯箍转 盘 与箍 筋角 度之 间的关 系式 为
径钢筋的箍筋角度及其对应理论 回弹角角度与实际回
收稿 日期 ：Ｏ Ｏ ０ — ９ ２ ｌ 一 ８ １ 作者简 介： Ｎ￣ （９ １ ）女， １ ８ 一 ， 河南安阳人 ， 助理工程师， 士， 硕 主要研 究方向为轧钢机械 （ 直机 ） 矫 。
・
６８ ・
第２ 卷 第６ （ ５ 期 总第 １８ ， １￣ ） ｑ
第２ 卷第６ 总第 １８ ５ 期（ １ 期）
Ｖ １ ５ Ｎ ．（ Ｕ ｏ１ ８ ｏ． ｏ６ Ｓ Ｍ Ｎ ．１ ） ２
机 械 管 理 开 发
ＭＥＣ ＨＡＮ ＣＡＬ ＭＡＮＡ Ｉ ＧＥＭＥ ＡＮＤ ＮＴ
自考建筑结构试验历年计算题汇总部分含答案
⾃考建筑结构试验历年计算题汇总部分含答案计算五、设计与计算题(本⼤题共5⼩题，共28分)44.在简⽀梁的挠度测量中，已知，⽀座1和⽀座2及梁中⼼处测得的位移为0.10mm 、0.56mm 和6.80mm ，求梁中⼼处的挠度值。
(4分)45.在某电测桥路中，电阻应变⽚的灵敏系数为2.05，应变仪的灵敏系数为2.0，应变仪读出应变值为205µε，求测试应变值是多少?(4分) 46.在静⼒模型试验中，若⼏何相似常数S 1=]L []L [p m =41，线荷载相似常数S W =]q []q [p m =101，求原型结构和模型结构材料弹性模量的相似常数S E 。
(8分)47.使⽤超声波法对混凝⼟内部质量进⾏检测，在测试中发射器和接收器间的距离为1m ，缺陷处的最⼤声时的平均值为210µs ，⽆缺陷区域的声时平均值为200µs ，试估算结构内部缺陷的尺⼨。
(4分) 48.已知张拉千⽄顶的张拉⼒N 与压⼒表的读数M 成线性关系，即N=a+bM ，在对千⽄顶的标定中，测试数据如下：求千⽄顶张拉⼒N 与压⼒表读数M 的表达式。
(8分) 44.解：根据⼏何关系，则有梁中⼼处的挠度为： f=Δ(1/2)-21(Δ1+Δ2) =6.80-21(0.10+0.56)=6.47mm 45.解：由电阻应变测试原理可知：有RR ?=K ε=K 1ε1即：2.05×ε=2.0×205 ∴ε=200µε46.解：根据量纲分析，则有弹性模量的量纲为2m m ]L []P [S E=52104S 1S ]L []L []q []q []L 1[]L P []L 1[]L P []L []P []L []P [1W m P P m P P P m m m 2P P 2m m ==?=?=??=∴原型结构上对应点的应变值为100µε 47.解：混凝⼟内部缺陷的半径尺⼨⽤下式计算： r=mm 1601)200210(210001)m t (2L 22ta h =-=- 48.解：根据⼀元线性回归分析，则有M =51(10.2+14.9+20.3+25.1+29.6 )=20.02 N =51(500+750+1000+1250+1500)=1000∴b=98.50308.24012250)M M()N N )(M M(L L 51i 2i51i i iMMMN==---=∑∑==a=M b N -=1000-50.98×20.02=-20.544.0N 02.0M ,54.20M 98.50N +=-=∴五、设计与计算题(共28分)44.⼀钢筋混凝⼟简⽀梁，梁的跨中受集中荷载作⽤，如何布置位移计测量梁的跨中挠度?(4分) 45.某压⼒传感器给出的技术指标为： (1)量程为1000kN ；(2)⾮线性度≤0.5%当传感器测得某荷载为500kN 时，此时测得的荷载最⼤可能绝对误差是多少?(4分)46.使⽤超声波法对混凝⼟结构的质量进⾏检测，在测试中发射器和接收器间的距离为1m ，不跨裂缝测得超声波的声时平均值为200µs,跨裂缝时测得超声波的声时平均值为 250µs ，求裂缝深度。
弯曲回弹的影响因素及其克服措施
一
、
｛
、
ｌ
图１ ０榭 主 弯曲 ｌ椎压 凸模 ；＿ — ２ 弹压板 ；－ 曲凸模 ；－ ３弯 ＿ ４ 弯曲 凹模 ；
５ 顶板 一 （ 下转 １０页 ） ８
２ ．设计有利于弯曲变形的弯曲 １ １ 形状 ， 尽量 避免过大的相对弯曲半径 。
图 ６ 弧 形 凸模
一
３９ 一
／ ０ ０ ，： １ 一 ／＿ ／ １｝ Ｉ
一 ／
图 ８间 隙可调的 弯 曲模
一
一
—
—
ｌ Ｊ
—
一
ｙ
ｒ
一
‘
一
『 ｌ 一 一 一 ＿ｌ ＿＇ — ＿
Ｉ
ｈ
－ —
．—
—
…
／
—
２ ． ４采用弹性凹模 Ｌ Ｌ …． 堡 图９ 所示用橡胶或聚氨酯凹模代替刚性金属 图 ４ 拉 弯时断 面 内应 力 分布 凹模 ， 以排除材料在非变形区的变形和回弹。通 ２ ． ３改善弯 曲模结构 过调节凸模 压＾ 橡胶或聚氨酯凹模的深度来控制 ２ ．对精度要求较高的弯曲件 ，尽可能取较 回弹值， ．１ ３ 从而获得满足精度要求的弯曲 件。 小的凸模圆角半径 、较深的凹模直线部分和较小 的凸 、 凹模间隙。 ２． ．２把凸模做成图 ５ ３ 所示局部凸起的形状 ， 使凸模的作用力集中在 回弹变形 区，以改善变形 区的应 力状 态达 到减 小 回弹的 目的 。
维普资讯
科赫
唐 鹏
市政 与路 桥 ｌｌ ｌ ｌ
赵 金 龙
关于鸡讷公路松花江大桥冬季施工方案的介绍
（ 龙建路桥 股份有 限公 司第一工程处 ， 黑龙江 哈 尔滨 １０ ０ ） ５０ ０
钢筋拉伸试验操作、回弹法检测混凝土
钢筋弹性模量采用值为2×105MPa 。如25mm直径的热轧 带肋钢筋截面积为490.9mm2，则最小加荷速率的计算结果 为(6 N/mm2)/s×490.9mm2=2945.4N/s；最大加荷速率为
29454N/s。
低成本修路、高质量修路、廉洁高效修路、路地和谐修路、安全环保修路 科学 严谨 客观 公正 准确 及时
③使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。如条件不
利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。
科学 严谨 客观 公正 准确 及时
马安高速公路驻地试验室
（二）回弹法检测混凝土的注意事项
2.9）回弹仪检测混凝土强度的影响因素
回弹仪检测混凝土强度的影响因素有： 原材料、外加剂、成型方法、养护方法及湿度、碳
455 540 630
17 16 15
低成本修路、高质量修路、廉洁高效修路、路地和谐修路、安全环保修路 科学 严谨 客观 公正 准确 及时
马安高速公路驻地试验室 马安高速公路
MAAN EXPRESSWAY
（一）钢筋拉伸试验的注意事项
1.3） 钢筋力学性能要求（热轧带肋钢筋）
钢筋弯曲性能
牌 号 HRB335 HRB400 HRB500 公称直径a﹙mm﹚ 6 ~ 25 28 ~ 50 弯心直径 3a 4a
科学 严谨 客观 公正 准确 及时
马安高速公路驻地试验室
（二）回弹法检测混凝土工程的注意事项
2.3）回弹仪的技术性能和使用环境
回弹仪除应符合国家现行标准《回弹仪》的规定外，尚应符合下列规 定： a、水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称能量应为
2.207J；
b、在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹 击锤起跳点应位于指针指示刻度尺上“0”处； c、在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2； d、回弹仪使用时的环境温度应为（-4～40）℃.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋弯曲回弹的计算
摘要：在钢筋笼箍圈和其它圆弧钢筋的加工中，为了将成批的将钢筋弯制成适当弧度的，往往要制作一个钢筋推盘。
为了得出成型钢筋圆弧半径与推盘各控制桩的半径的对应关系，结合实际钢筋笼加工的实际数据和材料力学弹塑性的知识，总结了相应的公式。
关键词：钢筋回弹、弹塑性、钢筋模具
钢筋弯曲回弹是指钢筋被弯曲成小半径的弧以后，在弯曲力撤销后，钢筋由于弹性，会变成半径稍大的圆弧，这是钢筋加工中的普遍现象。
这种现象对钢筋加工成型有很大影响。
通常在隧道二衬钢筋施工中会提前将小半径弧段提前弯制成型，以便于二衬钢筋绑扎时使用。
在钻孔桩钢筋笼加强箍圈加工这道工序是钢筋笼加工的一个重要环节，对钢筋笼加工的速度、观感质量都起着重要作用。
正确估计钢筋回弹量的大小，是这些工序最重要的环节。
本文以钢筋笼箍圈加工为例，利用材料力学的弹性和塑性理论，从理论上对回弹机理进行阐述，并给出确定回弹量的方法。
钢筋笼箍圈加工的工序很简单。
包括制作模型→钢筋弯制→箍圈焊接三个工序。
我们假定钢筋笼需要箍圈的直径为D0，为了弯制箍圈，首先制作一个直径小于D0的模具，设的直径为D1。
在加工中，首先将直径为Φ的钢筋在模具上弯制为直径为D1的圈，在撤销弯曲力后，钢筋回弹，箍圈直径会变大，成为直径为D0的圈。
这个过程中回弹量Δ= D0- D1。
在实际加工中，我们已知需要箍圈的直径D0、钢筋的直径Φ，而需要预估回弹量Δ，然后由D1= D0-Δ求出所制作模具的直径。
回弹量Δ都是依靠工人的操作经验经多次试验确定，模具要被修改几次才能定型。
为了更快的预估回弹量，本文从回弹原理出发，结合工地实验，对回弹量预估做了些总结，以便于相关人员参考。
由材料力学的知识可以知道，钢筋有弹性在应力小于屈服强度的情况下是弹性的，当应力大于抗拉强度后就会显示塑性，形成永久变形；而钢筋弯制回弹过程就是弹性区和塑性区同时存在的一个反映。
例如当我们将直径为Φ=20mm的HRB335钢筋弯制为一个直径D1为500mm的圈后，立即放松。
放松后由于外部作用力的撤除，形成永久变形的塑性区范围首先应力消失为零，而弹性区范围内储存的弹性势能会进行释放，在钢筋截面范围内重新分布，这时钢筋内部原塑性区应力与弹性区方向相反形成两对平衡的力偶，从而达到钢筋的变形稳定。
在以上两个变形过程中我们假设均遵循变形协调假定，即截面各点的拉伸和压缩量ε均与到中性轴的距离成正比。
在这个过程中钢筋内部的应力状态如图一、图二所示。
根据以上分析，我们要计算钢筋的回弹量，需要首先计算弹性区和塑性区的范围。
然后按照放松前后弹性能相等计算回弹百分率，最后计算出回弹量。
针对上面举的例子。
我们取钢筋直径Φ=20mm，直径D1为500mm。
钢筋的屈服强度应取实验室的实际屈服强度f1，即材料许用屈服强度f0（335MPa）乘以富于系数α（一般为1.10~1.25，本例取中间值1.15）。
钢筋的弹性模量E取Ⅱ级钢筋的200GPa。
则钢筋边缘在弯制后变形量ε1=Φ/ D1=20/500=4%
钢筋弹性区所允许的变形量为ε2= f1/E=0.335*α/200=1.92%
则在钢筋截面中弹性区外缘到截面中性轴的距离与钢筋半径的比例K1=ε2/ε1=1.92/4=48%
在钢筋放松后，钢筋弹性区存储的弹性能分布到整个钢筋截面，未放松前弹性区的钢筋截面模量为I1，钢筋整个截面的弹性模量为I0则回弹比K2= I1/ I0。
由于圆截面的各种百分比弹性区的截面模量计算较为繁杂。
我们可以利用autocad的massprop命令进行数值模拟。
下面是笔者利用该功能计算出的K1等于0~100%时对应的K2数值。
在上例中K1=48%，则回弹系数K2=0.174181。
则回弹的线变形量Δε=1.92%* K2=0.33%。
则边缘线形变ε’=ε-Δε。
Φ/ D1-Δε=Φ/ D0
D0=Φ* D1/（Φ-Δε* D1）
计算得D0=545mm，与实际实验结果550mm较为接近。
在实际操作中，由于圆形钢筋弹性区和塑性区的截面模量计算较为繁琐，而且相关的弹性和塑性知识现场工人很难掌握，更实用的办法是给出一个简单实用的公式或参考表格，以便于工程实际应用。
为此我们做了一组实验。
我们采用Φ=20mm的HRB335钢筋弯制为一个直径为D1的圈后，然后测得的放松后箍圈直径D0和回弹量Δ如下表
由上表数据拟合得到如下精度不同的三个拟合公式，在实际中可以根据自己的需要选择使用。
Δ= 0.2387 D0 - 65.011R2 = 0.9751
Δ= 206.62Ln(D0) - 1247.4 R2 = 0.9807
Δ= -0.0001 D0* D0+ 0.452 D0 - 154.66R2 = 0.9852
结束语：由以上分析可知，钢筋回弹是钢筋弯曲后弹性区和塑性区共同作用的结果。
回弹量与被弯曲钢筋的直径、模型直径、钢筋实际屈服强度、钢筋的材质有关。
对于直径不同的钢筋，大直径钢筋由于塑性区范围较大，回弹量会小一些。
需要重点强调的是，由于不同批次的钢材就存在不同的力学性能，以上制作的箍圈直径会在标准直径周围波动，为了进一步以高加工精度，满足钢筋笼制作精度的要求，需要在制作一个卡模，在箍圈焊接时，用卡模对箍圈大小进一步精确控制，二在隧道二衬钢筋施工时也需要采用进一步的定位措施，以保证施工精度。
