空调安装步骤及方法课件
空调安装调试详细图解空调工匠教程
空调安装调试详细图解空调工匠教程空调是现代家庭和办公环境中必备的电器之一，它能够为我们提供舒适的温度和良好的空气质量。然而，正确的安装和调试是保证空调正常运行和延长使用寿命的关键。本文将详细介绍空调安装调试的步骤和技巧，以供空调工匠参考。
一、准备工作
首先，确认空调的型号和规格是否与安装环境相匹配。检查安装区域是否有足够的空间和电源供应，并确保室内外的空调位置符合要求。清理安装区域，确保没有杂物和障碍物。
二、安装室外机
1. 确定室外机的位置，考虑到空气流通和维护保养的方便性。将室外机固定在平坦牢固的支架上，并使用膨胀螺栓进行固定。
2. 安装室外机的消音垫，以减少室外机运行时的噪音污染。
3. 连接室外机与室内机的电缆线，并确保接线牢固可靠。
三、安装室内机
1. 确定室内机的安装位置，并在墙壁上打孔。注意选择合适的高度和位置，以确保空调的送风效果最佳。
2. 将室内机的安装板固定在墙壁上，并确保水平平整。
3. 连接室内机与室外机的电缆线，并确保接线牢固可靠。
四、连接铜管
1. 使用制冷剪切器和扳手，根据需要切割和连接铜管。确保铜管的切口平整光滑，没有毛刺。
2. 使用镀锡和焊接设备，焊接铜管连接部位。确保焊接牢固可靠，并使用焊接剂进行密封。
五、真空抽气和充注制冷剂
1. 使用真空泵抽取室内外机之间的空气，并保持抽气状态一段时间，以确保系统内部没有杂质和水分。
2. 通过制冷剂充注阀，充注适量的制冷剂，注意制冷剂的型号和充注量应符合制造商的要求和标准。
六、电气接线
1. 进行空调的电气接线，确保接线正确可靠，并符合电气安全
(完整版)空调安装全套资料
(完整版)空调安装全套资料

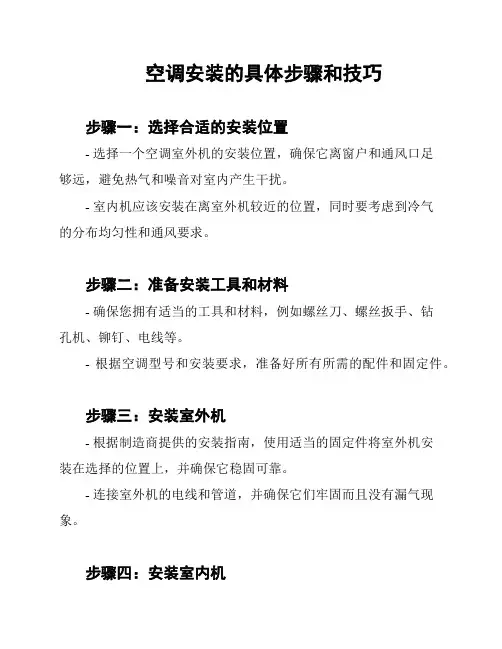

1. 安装前准备
在进行空调安装之前，需要进行一些准备工作，以确保安装的顺利进行。以下是安装前的准备工作：
- 确定安装位置：根据需要安装空调的房间结构和空间需求，选择合适的安装位置。
- 确定电源：确保安装位置附近有可供空调使用的电源插座，并且能够满足空调的额定功率需求。
- 准备必要工具和材料：如螺丝刀、扳手、螺丝、电线等。
2. 安装步骤
按照以下步骤进行空调的安装：
1. 安装室内机：
- 使用螺丝刀和扳手将室内机固定在预先确定的安装位置上。
- 确保室内机与墙面保持一定的间隔，以便空气循环。
- 连接室内机的电线到电源插座。
- 室内机的安装位置应避免阳光直射和脚步频繁经过的地方。
2. 安装室外机：
- 室外机通常安装在室内机直接下方或者附近的合适位置。
- 使用螺丝和扳手将室外机固定在地面或墙面上。
- 连接室外机的电线到电源插座。
3. 安装空调管道：
- 根据室内机和室外机的安装位置，选择合适的位置进行管道铺设。
- 使用螺丝和扳手将管道固定在墙面或天花板上。
- 注意管道的坡度和弯曲，以确保冷凝水能够有效排出。
4. 连接管道和室内机：
- 使用密封胶带或绝缘胶管将管道连接到室内机。
- 确保连接处密封良好，避免漏气和漏水。
5. 连接管道和室外机：
- 使用密封胶带或绝缘胶管将管道连接到室外机。
- 确保连接处密封良好，避免漏气和漏水。
6. 连接排水管：
- 安装排水管，确保冷凝水能够顺利排出。
7. 连接空调控制器：
- 根据空调控制器的安装要求，将其连接到室内机。
8. 测试空调功能：
- 连接电源，测试空调的制冷和制热功能是否正常。
家用空调安装与操作手册
家用空调安装与操作手册
为了方便大家在家居环境中使用空调，本手册将详细介绍家用空调
的安装和操作方法。请在使用前仔细阅读以下内容。
一、安装家用空调：
1. 确定安装位置：选择离电源插座较近的窗户或墙壁位置，并确保
该位置没有物品阻塞。
2. 准备安装材料：将空调主机、室内机支架、铜管、电线、电源插
头等准备好。
3. 安装室外机：将室外机支架固定在合适的位置上，确保其稳固。
然后将室外机安装在支架上，并连接好铜管和电线。
4. 安装室内机：将室内机固定在合适的位置上，并连接好铜管和电线。
5. 连接电源：将电源线插入插座，并确保电源开关处于关闭状态。
6. 完成安装：检查各项连接是否牢固，然后打开电源开关，确认空
调正常运行。
二、家用空调的操作：
1. 开关机：使用遥控器或空调面板上的开关按钮，轻按一次可开机，再次按下即可关机。
2. 温度调节：根据需要，通过遥控器上的温度加减按钮或面板上的
温度调节按钮，调整空调的制冷或制热温度。
3. 模式选择：根据使用环境选择合适的模式。常见的模式有制冷、
制热、通风、除湿等。
4. 风速调节：通过遥控器上的风速调节按钮或面板上的风速控制按钮，可以调整空调的送风速度。
5. 定时功能：通过遥控器上的定时功能设置按钮，可以预设空调的
开关机时间，实现定时使用。
6. 清洁与保养：定期清洗空调滤网，避免积尘影响空调效果。同时，定期清洗室内外机，确保空调的正常运行。
三、注意事项：
1. 使用前请将家电插头插入正确的插座，并确保电源开关处于关闭
状态。
2. 安装时请遵循相关安装规范，确保电源和电线连接正确且牢固。
空调基础安装培训课件
固定室外机
室外机应安装在通风良好、避免阳光直射 的地方，离地面高度一般不低于50厘米。
使用膨胀螺丝将室外机固定在墙上或支架 上，确保室外机牢固不晃动。
连接电源线和信号线
安装排水管道
将电源线和信号线连接到室外机上，注意 接线正确、牢固。
将排水管道连接到室外机上，确保排水顺畅。
连接管道与电缆
1 2
准备管道和电缆 根据空调型号和安装位置选择合适的管道和电缆。
03
CATALOGUE
空调安装步骤
室内机安装
选择合适的位置
室内机应安装在通风良好、避免阳光 直射的地方，离地面高度一般不低于 2.5米。
固定室内机
连接电源线和信号线
将电源线和信号线连接到室内机上， 注意接线正确、牢固。
使用膨胀螺丝将室内机固定在墙上， 确保室内机牢固不晃动。
室外机安装
选择合适的位置
空调性能指标
制冷量
空调在制冷模式下单位时间内从室内 移走的热量，以千瓦(kW)为单位。 制冷量越大，制冷效果越好。
制热量
空调在制热模式下单位时间内向室内 提供的热量，以千瓦(kW)为单位。 制热量越大，制热效果越好。
能 效 比 ( Leabharlann BaiduER)
空调在制冷模式下制冷量与输入功率 之比。 EER值越高，空调制冷效率越 高。
将空调设置为试运行模式， 观察空调是否能正常启动 和运行。
空调安装步骤及方法PPT幻灯片课件
18
5.2-2 将室外风机及电磁四通换向阀控 制线插好
19
5.2-3 已连接好的内外机组连线
20
5.2-4 根据配管的走向，将机组壳体下部
的外壳去掉一部分。
•使用剥线钳、锯条或刀片 •注意不要损坏机壳的其他部分！
21
5.2-4 已经处理好的出管孔
22
5.2-5 根据走管方向将室内机连接管扳到 指定位置
4.5 已经钻好的墙洞
9
五.室内机组的安装步骤：
5.1 挂壁板的安装 5.2 连接线的安装 5.3 内机连接管的安装 5.4 穿管 5.5 挂机
10
5.1 室内机挂壁板安装所需工具：
• 冲击电钻 • 12毫米直径的
钻头 • 水平尺、卷尺 • 8×10的膨胀螺
丝或自攻螺钉 • 14~17的呆扳手 • 手锤
40
5.2- 15 挂机
41
5.2- 16 穿管整形
42
▲已安装好的室内机组
43
▲已安装好的室内机组
44
墙洞对比
45
4
三.分体式空调安装工具
1. 冲击电钻
2. 开口器
3. 水平尺、卷尺
4. 活动扳手
5. 呆扳手
6. 内六角扳手
7. 十六安带线插排
8. 手锤、钢钎
9. 钢丝钳、尖嘴钳
空调安装施工规范ppt课件
家用中央空调安装培训
2、施工基本流程
5
2、施工基本流程
施工基本流程如右图所示， 施工过程中可以根据不同 的情况合理调整顺序
6
2、施工基本流程
7
家用中央空调安装培训
3、施工规范和要求
8
目录
3、施工规范和要求
3.1 3.1.1 3.1.2 3.1.3 3.1.4
施工前准备工作 施工图纸审核 施工工具 施工现场物料管理 开工培训
44
3.2、施工中安装规范
3.2.1、室内机安装规范要求-高静压风管机 ① 高静压风管机在安装之前，必须对风道的静压值进行准 确计算，需要按照规范要求安装静压箱、回风箱，在风道 很短的情况下，无法满足最低静压要求时，需要安装风量 调节阀，以控制风量。 ② 严禁采用低静压风管机的安装形式安装高静压风管机， 否则会产生较高的噪音和出风温度不良的情况发生。 ③ 高静压风管机禁止家装，噪音、风量等参数均不适用于 家装市场，在选型时必须注意！
机器出风口偏移，因风量减少而导 致能力过低
机器出风口有障碍，造成气流循环 不畅
43
3.2、施工中安装规范
3.2.1、室内机安装规范要求-低静压风管机安装不良案例
若用户在内机出 风口处装有灯槽 或延长装饰板等， 必须对其长度有 限制，灯槽或延 长装饰板延伸长 度不能大于风口 下边沿至吊顶底 部的距离，若超 过此数值，必须 向甲方或用户阐 明其影响。
空调安装步骤及方法47页PPT
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
谢谢！
Hale Waihona Puke Baidu
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
美的变频空调技术原理及安装规范培训课件PPT(共 49张)
1.5、变频空调能力变化的基本原理
– 通过调节压缩机转速（频率）可以实现空调制冷量制 热量的调节，这就是直流或交流变频空调变频能量调 节的原理。 • 类似开车时，加大油门发动机的转速变高，车就越 开越快。
– 定速机压缩机的频率是固定不变的，所以制冷制热量 也不变。
•09年上市的为R22冷媒，高 效双转子压缩机，四级能 效
•10年上市的为R410A冷媒， 高效双转子压缩机，三级 能效
F直流柜机 钢化玻璃透视面板
H直流柜机 印花工艺面板
3、变频空调售后性能相关问题及解决方案
3.1、上市的产品中，接到投诉较多的是：
– R22冷媒变频分体机室外机噪音。 – R22冷媒变频分体机部分制冷效果不好。 – 变频柜机的电控维修率高。 – 变频电控故障分析处理起来比较复杂。
换。
升级后的新冷媒变频分体机，采用W180室外机，噪音大大改 善。
F，G，I系列采用W140室外机，双转子压缩机。目前未接到噪音维 修的案例
3.3、R22冷媒变频分体机制冷效果不好
采用R22冷媒的主要有M系列，M（4）系列，M+（4）系列，H（系列）， E系列，E+（4）系列。
部分地区投诉制冷效果不好。
– 2008-2009年上市的新产品中，有R22冷媒和R410A冷媒： • 分体：M，M（4），E，H（4），M+（4），E+（4），C， W，N，F，G，I • 柜机：E，C，I，H
格力培训教程PPT课件：家用空调基础安装培训
安装内机14要点
11.架水平，螺栓牢
③ 固定室外机 注意：吊装室外机注意高空作业安全，必须佩带安全绳 I. 首先将室外机放到安装好的支架上面； II. 其次将地脚螺钉全部拧紧。
20:31:27
安装内机14要点
12.对着紧、扳力合
紧固内外机连接铜管 ① 拧开截止阀螺帽，铜管喇叭口对准截止阀中心 ② 首先用手旋上管螺母至无法转动，然后用扳手拧紧
20:31:27
安装前检查5要点
2.环配度—选型公式及应用
空调选型要根据用户使用空调习惯设定温度推荐：
对象 老人 中年 年轻 年轻 机房
习惯温度（度） 26-27 25 约20 约20 低于18
房间面积 10 10 10 18 14
20:31:27
推荐机型 23挂机 26挂机 32挂机 50挂机 60柜机
20:31:27
安装内机14要点
1.内出管，按调管—案例
20:31:27
安装内机14要点
2.连接管，手压直
① 用2只手将连接管在地上打直,要注意防水防尘； ② 严禁用脚踩管打直或空中打直，防止铜管压扁节流泄漏；
20:31:27
安装内机14要点
2.连接管，手压直—案例
20:31Hale Waihona Puke Baidu27
安装内机14要点
空调正规安装步骤图文版
空调正规安装步骤
抽真空第一步:
1.先没收安装工人的内六角板手...
还是那句老话,除非你信任他不会在你同意前使用六角板手,否则为了防止安装工任何不必要的操作,,先没收安装工的内六角板手!对于有真空经验的老师傅可以不用这么做...
我们先来看看传说中的内六角板手...大家不要收错了...
目的:
a,防止安装工人在安装连接内外机后后打开三通阀排气
b,防止sailholder说的有些，安装工不会抽真空，打开三通阀后再抽真空，那就把空调中的冷媒抽掉排到大气中，有许多工人会这么做，这么做空调就废了，所以对于不懂的工人一定要没收
C,可以坚持抽真空时间,防止安装工只抽几分钟就停机开阀门,因为你不给他板手他无法开阀门也就无法做其他操作
抽真空第二步:
2,安装和连接内外机步骤...将连接内外机的管道接好,上紧...
这里对照PP解释一下...上面的细管接口为二通阀...粗管接口为三通阀...
工人开始拧开接口的塞子...
抽真空第三步...
3.在气管(粗管)三通阀修理口接上压力表连接真空泵,先开泵后再打开压力表阀门,抽真空开始后将压力抽置负0.1MPA,再抽15-20分钟,以压力表负压值为准...
我们先看看未接表前压力表的数值...
双头表是这样的...
将压力表用蓝管和真空泵相连...
外机的气管(粗管)三通阀修理口用红管接上压力表...
检查各连接是否上紧了...
目的
a,排除连接管和室内机内的空气
B,真空状态下水的沸点降低,我国目前为了降低成本多数厂商内机和连接管已不再冲惰性气体保护,含水的空气都会进入氧化和其他杂质都可能吸附水份
空调安装：步骤图解
长时间使用空调，会引起空调病，引起身体不适，过度接触低温还会引发面瘫等疾病，而采用新技术，能够有效的避免普通空调的伤害，是健康的选择，那么空调安装工作流程有哪些呢?下面就一起来看看吧。
1.准备工作
在重新安装的地方测量勘察。室外机安装位置应符合以下要求：
(1)地面或墙体要能承受机体的重量自振动;
(2)安装的部位要便于操作、调整与维修;
(3)外机运转时发生的噪音及冷(热)风、冷凝水不能影响他人的工作、学习和生活;
(4)外机周围不能有可燃性气体泄漏;
(5)外机尽可能安装于背明地方。
室内机安装位置应符合以下要求：
(1)避免太阳直射在机组上，远离热源;
(2)内机的进、出风口处，不应自障碍物。
测量内、外机之间的距离。内、外机之间距离应小于5米，大于5米应准备新的连接铜管。
测量内、外机之间位差。内、外机之间位差距离应小于3米，否则舍降低空调器的制冷能力，增大压缩机负荷，引起过载启动。

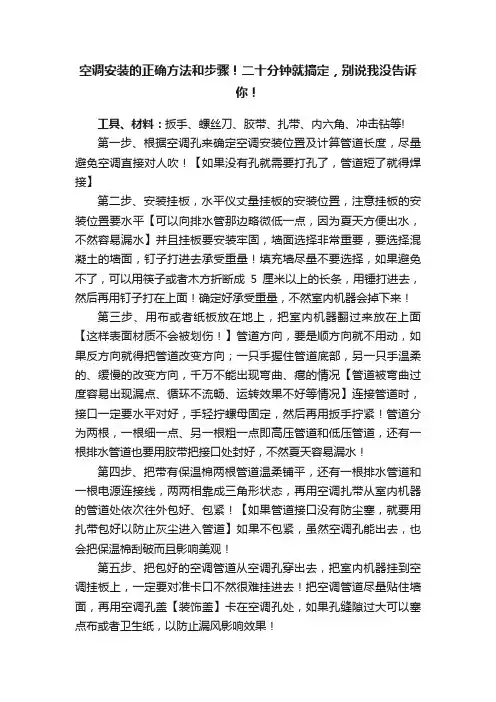

空调安装步骤
步骤1、在进行空调安装的时候首先需要确定空调的室内外机的位置，之后将室内机的挂板安装好，之后按照标志的位置进行打孔，同时把室外机的挂板安装好；注意机架安装时要水平。
步骤2、室内机定位，室内机应注意往出水方向略有一点倾斜，如果倾斜方向相反，冷凝将会从室内机内漏到房间里。联接室内机间的管道和电缆。在联接室外机的低压管道和三通阀门时要注意，管接头的拼帽先不要拼紧，略松一点。在接好所有管道后，先将高压阀门打开一点点，等到有制冷液从低压管道拼帽螺丝外冒出来时，再将低压管的拼帽拼紧。
步骤3、检查所有联接处都没有问题后，可将高﹑低压阀门全部开足，制冷液即进入到制冷循环系统中。开机运行，此时可用钳形表检查空调机总电源线上的电流。根据空调机铭牌上标定的额定电流来判断空调机运行是否正常。

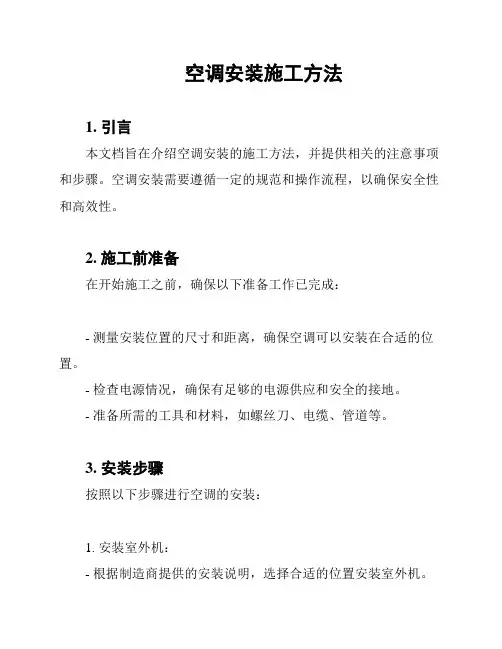

空调安装的全面施工方案和技巧
空调安装的全面施工方案和技巧
1. 施工前准备
1.1 材料准备
- 根据设计图纸和工程量，准备足够的空调设备、管道、阀门、连接件等材料。
- 检查材料的质量和数量，确保符合国家相关标准和规定。
1.2 工具和设备
- 准备足够的安装工具和设备，如螺丝刀、扳手、水平尺、直尺、电钻等。
- 确保所有工具和设备处于良好状态，保证施工安全和高效率。
1.3 现场准备
- 清理安装现场，确保无杂物、无水迹、无油污等。
- 检查安装位置是否符合设计要求，如空调主机安装位置、管道走向等。
2. 空调安装施工流程
2.1 安装空调主机
- 根据设计图纸和安装位置，将空调主机固定在合适的位置。
- 确保主机水平，固定螺丝要拧紧。
2.2 安装管道
- 根据设计图纸和现场实际情况，安装空调管道。
- 确保管道走向合理，尽量减少管道长度和弯曲。
- 管道连接处要密封，防止泄露。
2.3 安装阀门和连接件
- 根据设计要求，安装阀门和连接件。
- 确保阀门和连接件安装正确，操作方便。
2.4 连接电源和控制系统
- 根据设计图纸，连接空调设备的电源和控制系统。
- 确保连接正确无误，接线符合规范。
2.5 调试和验收
- 完成安装后，进行设备调试，检查空调运行是否正常。
- 验收时要仔细检查施工质量，确保符合设计要求和规范。
3. 空调安装技巧
3.1 安装位置选择
- 空调主机安装位置要选择在通风良好、干燥、易于检修的地方。
- 避免阳光直射和雨水浸泡。
3.2 管道布局
- 管道布局要合理，尽量减少管道长度和弯曲。
- 管道走向要整齐，美观。
3.3 管道保温
- 管道保温要符合国家相关标准，防止冷热损失。
空调安装规范及安全作业培训ppt课件
21
2)室外机的排风面与对面物体的距离应在1米以上，以免因 空调散热不良导致过载保护停机。 3)外机安装位置应便于维修，外机应水平搁置,室外机的安 装位置要选在通风良好，维修方便的地方。不要安装在阳 台或商家的招牌壁笼里面，否则因通风散热不好，制冷量 会降低30％，甚至因通风短路而烧坏压缩机。 4)室外机重量较大，所以要特别注意墙体是否牢固，过去 曾有空调器坠落伤人的事故案例，如果装在阳台外侧，应 使用穿墙螺栓，并在墙内侧用扁铁拉衬，以增加强度。
8
3、08年1月10日后生产的机器在维修时再出现无 内外机条形码的情况产品公司将不再给予结算， 维修信息准确率出现无条形码错误信息将不再给 予申诉，直接考核分公司相应责任人。
请各分公司对安装服商大力培训、宣贯条码相关 事项，保证在安装环节能按总部要求落实、实施 到位。
9
再次强调: 1、附在室外机机接线盒盖内标有“粘贴于内机”字样
22
5)尽量避开自然条件恶劣（如油烟重、风沙大、阳光直 射或有高温热源）的地方；儿童不易触及的地方；
6)空调器的室外机组应尽可能地远离相邻的门窗和绿 色植物，与相对方门窗距离不得小于下述值： a)空调器额定制冷量不大于4.5KW的为:3m ;
b)空调器额定制冷量大于4.5KW的为:4m ;
六.安装步骤:
1
目录
一、安装前的准备与检查 二、空调安装用附件 三、安装所需工具 四、怎样选择空调器
空调室内机安装方法
将室内机的信号线与室外机信号线相 连。注意信号线的接线顺序和颜色对 应，确保正确无误。
安装室内机主体
抬起室内机
将室内机抬起，对准支架上的安装孔位，轻轻放下。
固定室内机
使用螺丝将室内机固定在支架上。确保室内机安装牢固，不会晃动。
调整室内机水平
调整水平
使用水平仪检查室内机的水平度。如有需要，可通过调整支 架的高度或室内机的安装角度来实现水平。
定期清洗过滤网
过滤网是空调室内机的重要组成 部分，它能够阻挡空气中的灰尘
和微生物进入空调系统。
定期清洗过滤网可以保持空气流 通畅通，防止堵塞和影响空调效
果。
建议每个月清洗一次过滤网，清 洗时可以用软毛刷轻轻刷洗，然 后用清水冲洗干净，晾干后再安
装回去。
检查电源线和信号线连接情况
电源线和信号线的连接情况直接影响 到空调室内机的正常运转。
准备安装工具
电钻、螺丝刀、扳手 、锤子等常用工具。
安全带、安全帽等安 全防护用品。
水平仪、卷尺、线坠 等测量工具。
检查室内机配件
检查室内机是否完好无损，有 无变形、损坏等情况。
核对室内机型号、规格是否与 购买时一致。
检查室内机配件是否齐全，如 遥控器、电池、说明书等。
02
室内机安装步骤
固定室内机支架
空调室内机安装方法
空调安装步骤及方法课件
连接电源线和信号线
根据室内机的型号和规格，连 接电源线和信号线，确保连接 正确、牢固。
测试运行
完成安装后，进行试运行，检 查室内机是否正常运行，无异
常噪音和震动。
安装室外机
确定室外机安装位置
选择一个通风良好的位置，确保室外 机能够正常散热，不影响周围环境和 空间使用。
固定室外机
使用膨胀螺丝将室外机固定在选定的 位置上，确保牢固可靠。
检查电路是否正常，如有 问题需请专业人员维修。
01
空调维护与保养
定期清洗过滤网
01
过滤网的作用
过滤网是空调的重要组成部分，主要作用是过滤空气中的尘埃和微生物
，防止其进入空调系统内部，影响空气质量和空调性能。
02 03
清洗方法
定期清洗过滤网可以有效去除附着在上面的灰尘和微生物，保持空气流 通和空调性能。清洗时，需要先拆下过滤网，用清水或中性清洁剂清洗 ，然后用软布擦干。
清洗周期
建议每隔1-2个月清洗一次过滤网，具体根据使用环境和频率来定。
检查冷凝水管是否畅通
冷凝水管的作用
处理方法
冷凝水管是将空调制冷时产生的冷凝 水排放到室外的管道，保持冷凝水管 的畅通可以避免室内漏水等问题。
如果发现冷凝水管堵塞或破裂，需要 及时清理或更换。清理时可以用工具 疏通管道，更换时需要购买与原管道 匹配的管件进行更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
▲高空作业安全保护措施
离地面2米作业必须系安全带 吊装室外机必须系牢绳索！
一.安装前的准备工作
1. 与用户交流确定安装位置 2. 观察室内外的环境是否具备足够的空间
3. 做好用户家具、电器等的防护措施
二.安装步骤
1.
2.
3. 4. 5. 6.
7.
8. 9.
从包装箱里取出室内外机及安装附件； 观察内外机组有无损伤，配件是否齐全； 在设计好的位置开墙洞； 在设计好的位置安装室内机组固定挂壁板； 根据连接管的长度安装室外机组固定支架； 室内外机组电源控制线安装； 室内外机组连接管的安装； 检查安装无误及用户电源正常后通电试机； 给用户讲解、填写安装卡、保修卡。
5.1 挂壁板安装要求
距地面2.2~2.4米高 距天花板20厘米以上 挂壁板应水平安装 安装牢固，应能承受60㎏的重量
5.1－1挂壁板的安装步骤：
找出水平并做好记号
5.1－2挂壁板的安装步骤：
用膨胀螺丝固定
5.1－3挂壁板的安装步骤：
固定好的挂壁板必须保持水平位置
5.1—4 安装好的挂壁板应符合以下要求：
已连接好的内外机组连线
根据配管的走向，将机组壳体下部 的外壳去掉一部分。
5.2-4
•使用剥线钳、锯条或刀片
•注意不要损坏机壳的其他部分！
5.2-4
已经处理好的出管孔
根据走管方向将室内机连接管扳到 指定位置
5.2-5
注意：1 .此操作应在室内机组有压力的时候进行。 2.操作时应缓慢轻力。
5.2-6
2. 注意不能用力 过猛，否则会 将喇叭口损坏！
5.2-9
喇叭口的连接
5.2-9
喇叭口的连接
5.2-10
▲恢复室内机管路接头的保温层
方法 1.将管路上的保温层拉过螺帽（限有弹性的
保温层）；
2.用随机附带的保温层包扎。
5.2-10
已恢复的保温层
5.2-11
连接室内机组排水管
5.2-11
排水管的接头必须用防水胶布包扎
水平位置 下止口高度超过墙洞 能承载60kg的重量
5.2
室内机组连接线的安装：
5.2-1
室内机组连接线的安装步骤：
注意：将裸线部分完 全插入
▲
•打开室内机 进风格栅
•取下电源盒 盖螺丝
•将电源线按 颜色或编号 对照插好并 用螺丝压紧
将室外风机及电磁四通换向阀控 制线插好
5.2-2
5.2-3
5.2-12
管路包扎
1. 连接管、连机线和 出水管包扎在一起； 2. 包扎方向应由室内 机向室内机； 3. 包扎时注意将连机 线置于连接管缝口， 出水管置于下方； 4. 扎带应均匀光滑， 方向一致。
5.2-12
管路包扎
5.2- 12
扎带收头
方法：在分叉处收紧后用类似系鞋带的方 法系紧
5.2- 13
5.2-9
内外机组连接的安装
方法： 调整活动扳手间距使 之夹紧螺帽和螺母； 连接管一端的扳手做 为力矩扳手； 顺时针旋动螺帽直至 将其拧紧。
5.2-9 喇叭口的连接方法
1. 将锁紧螺帽后 移露出连接管 喇叭口，使其 与接头处在同 一直线上，用 手仔细将螺母 拧到底，再用 扳手将其拧紧。
三.分体式空调安装工具
1. 冲击电钻 2. 开口器 3. 水平尺、卷尺 4. 活动扳手 5. 呆扳手 6. 内六角扳手
7. 十六安带线插排
8. 手锤、钢钎 9. 钢丝钳、尖嘴钳 10.美工刀
四.在设计好的位置开墙洞
所需工具： 重型冲击电转 开口器 定心钻头 手锤、钢钎 卷尺
4.1
4.2 开墙洞要求
• 根据室内机安 装位置合理设 计墙洞高度。 • 一般距地面2.1 至2.25米高 • 墙洞直径35～～ ～70厘米 • 墙洞应内高外 低
4.3 特别提醒：开墙洞前一定要注
意观察室内外两侧的情况
有无障碍物 有无电缆、电话线 主要观察： 室内预埋线、 室外电缆、 电话走线 及下水管道等。
Hale Waihona Puke Baidu
待穿管挂机的室内机组
5.2- 14
穿管操作
5.2- 15
挂机
5.2- 16
穿管整形
▲已安装好的室内机组
▲已安装好的室内机组
墙洞对比
内外机连接管
•粗管为气管 •细管为液管
5.2-7
将弯曲的连接管回直
方法：双手缓慢轻力的将连接管回直，同时用 脚踏住连接管的一端并随之缓慢移动。
5.2-7
将室内机连接管堵头拧下
注意：1.不能将连接管扭曲；
2.当拧下第一个堵头时应有气体 冲出， 否则该机组不能使用！
5.2-8
操作要领：
调整活动扳手间距 使之夹紧螺帽和螺 母 连接管一端的扳手 做为力矩扳手 逆时针旋动螺帽直 至将其拧下
4.5
已经钻好的墙洞
五.室内机组的安装步骤：
5.1 5.2 5.3 5.4 5.5
挂壁板的安装 连接线的安装 内机连接管的安装 穿管 挂机
5.1
室内机挂壁板安装所需工具：
• 冲击电钻
• 12毫米直径的 钻头
• 水平尺、卷尺
• 8×10的膨胀螺 丝或自攻螺钉
• 14~17的呆扳手 • 手锤
