全站仪免棱镜测距技术在隧道施工测量中的应用

全站仪免棱镜测距技术在隧道施工测量中的应用全站仪以其高度自动化和准确快捷的定位功能在目前工程测量工具上确立了其统治地位。

许多新技术运用到全站仪的制造和使用当中，如无反射棱镜测距、目标自动识别与瞄准、动态目标自动跟踪、无线遥控、用户编程、联机控制等。

在隧道控制测量中，全站仪业已普及，但以其作为隧道施工测量的测量工具并不多见。

新建隧道施工中的最主要工序，如掘进掌子面放样、断面测量及围岩净空位移量测等，与工程的经济效益、安全质量有着根本的联系。

免棱镜测距技术的应用，通过辐射测量极坐标的方式，能够准确、快速地完成隧道掘进放样、断面测量、围岩净空位移量测等主要施工测量工作，全部测量内业利用计算机自动处理，为隧道施工测量带来技术革命，为整个工程节约时间、减少投资。

本文以新原高速公路雁门关隧道施工为例，介绍应用全站仪免棱镜测距这一新兴技术来进行隧道开挖放样、断面测量及围岩净空位移量测等隧道施工日常测量工作。

2 工程概况新原高速公路雁门关隧道位于XX代县境内，为目前国内高速公路最长隧道，是新原高速公路的咽喉控制工程。

设计为4车道双洞单向行驶隧道，左洞长5235米，右洞长5323米，净宽10米，净高6米。

6B合同段为出口段，全长5175米（左洞长2560米，右洞长2615米）。

该段地质条件复杂，其中III类及以下围岩占全段的76.8%，成为该隧道施工的难点。

隧道施工中掘进放样、开挖后断面测量及围岩监测等测量任务重，尤其是超欠挖所带来的经济损失更是不容忽视。

对此，选择徕卡TCRA1101型免棱镜测距全站仪来进行开挖放样、断面测量及围岩净空位移量测等主要日常测量工作。

徕卡TCRA1101型全站仪，测角精度为1.5″,测距精度为2+2ppm，免棱镜测量标称距离为250m。

3 免棱镜测距技术的应用3.1掘进掌子面断面放样放样前，先将隧道设计参数如洞门点坐标及高程、纵坡参数、开挖断面形状等通过有关程序输入仪器内存。

放样时仪器可置于导线点或利用自由测站、后方交会程序完成设站工作，包括设置测站点三维坐标、仪器高、方位角。

全站仪不用棱镜测坐标

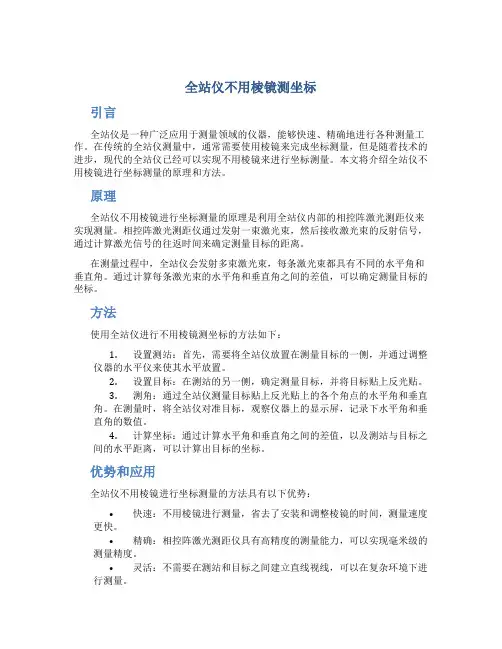

全站仪不用棱镜测坐标引言全站仪是一种广泛应用于测量领域的仪器，能够快速、精确地进行各种测量工作。

在传统的全站仪测量中，通常需要使用棱镜来完成坐标测量，但是随着技术的进步，现代的全站仪已经可以实现不用棱镜来进行坐标测量。

本文将介绍全站仪不用棱镜进行坐标测量的原理和方法。

原理全站仪不用棱镜进行坐标测量的原理是利用全站仪内部的相控阵激光测距仪来实现测量。

相控阵激光测距仪通过发射一束激光束，然后接收激光束的反射信号，通过计算激光信号的往返时间来确定测量目标的距离。

在测量过程中，全站仪会发射多束激光束，每条激光束都具有不同的水平角和垂直角。

通过计算每条激光束的水平角和垂直角之间的差值，可以确定测量目标的坐标。

方法使用全站仪进行不用棱镜测坐标的方法如下：1.设置测站：首先，需要将全站仪放置在测量目标的一侧，并通过调整仪器的水平仪来使其水平放置。

2.设置目标：在测站的另一侧，确定测量目标，并将目标贴上反光贴。

3.测角：通过全站仪测量目标贴上反光贴上的各个角点的水平角和垂直角。

在测量时，将全站仪对准目标，观察仪器上的显示屏，记录下水平角和垂直角的数值。

4.计算坐标：通过计算水平角和垂直角之间的差值，以及测站与目标之间的水平距离，可以计算出目标的坐标。

优势和应用全站仪不用棱镜进行坐标测量的方法具有以下优势：•快速：不用棱镜进行测量，省去了安装和调整棱镜的时间，测量速度更快。

•精确：相控阵激光测距仪具有高精度的测量能力，可以实现毫米级的测量精度。

•灵活：不需要在测站和目标之间建立直线视线，可以在复杂环境下进行测量。

全站仪不用棱镜进行坐标测量的方法在各个领域都有广泛的应用，例如：•建筑工程：可以用于建筑物的平面布置和结构测量。

•土木工程：可以用于道路、桥梁等工程的测量和监测。

•矿业工程：可以用于矿山的勘探和测量。

•测绘工程：可以用于地图制图和地形测绘。

结论全站仪不用棱镜进行坐标测量是一种快速、精确、灵活的测量方法。

通过利用全站仪内部的相控阵激光测距仪，可以实现不用棱镜进行坐标测量。
