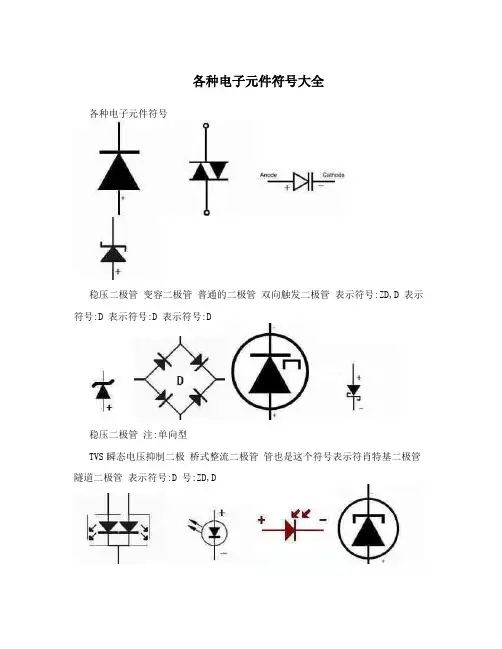

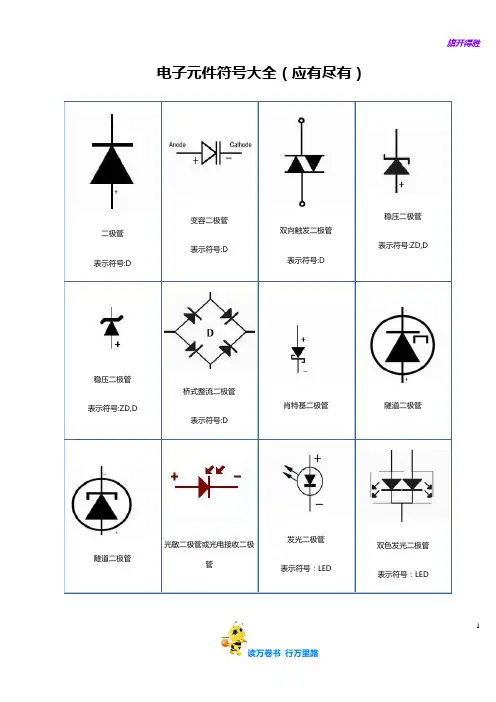

电子元件符号大全

《电子元件符号大全》网上偷的留着自己用，不给你们对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路号电流或电压与电路参数的关系、电路号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

2、电流串联负反馈过程的分析，负反馈对电路参数的影响。

3、静态工作点的计算、电压放大倍数的计算。

4、受控源等效电路分析。

一、共集电极放大电路（射极跟随器）1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

电路的输入和输出阻抗特点。

2、电流串联负反馈过程的分析，负反馈对电路参数的影响。

3、静态工作点的计算、电压放大倍数的计算。

八、电路反馈框图1、反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。

2、带负反馈电路的放大增益。

3、负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响。

九、二极管稳压电路1、稳压二极管的特性曲线。

2、稳压二极管应用注意事项。

3、稳压过程分析。

十、串联稳压电源1、串联稳压电源的组成框图。

2、每个元器件的作用；稳压过程分析。

3、输出电压计算。

十一、差分放大电路1、电路各元器件的作用，电路的用途、电路的特点。

2、电路的工作原理分析。

如何放大差模信号而抑制共模信号。

3、电路的单端输入和双端输入，单端输出和双端输出工作方式。

十二、场效应管放大电路1、场效应管的工作特点、场效应放大器的特点。

各元器件的作用。

2、放大过程分析。

3、电压放大增益的计算。

十三、选频（带通）放大电路1、每个元器件的作用：选频放大电路的特点：电路的作用：2、特征频率的计算：选频元件参数的选择：3、幅频特性曲线：十四、运算放大电路十五、差分输入运算放大电路1、差分输入运算放大电路的的特点：用途：输出信号电压与输入信号电压的关系式电阻色环转换为阻值对照表4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用 1个色环表示误差。

5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。

下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑 0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫 7 7 10000000 +/- 0.1%灰 8 8 100000000白 9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(M Ω)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。

对此，我们放在后“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。

从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。

所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。

如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

请看下面例子：红2 紫7 棕1 金±5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。

由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。

上述电阻的阻值是：270Ω那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。

金色代表误差±5％，银色代表误差±10％。

对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。

在识别四色环电阻时，有两个情况要特别注意：1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”。

如：红2 红2 黑0个0 金±5％阻值是：22Ω而绝不是220Ω！2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？做法如下：第三环—金色：把小数点向前移动1位；第三环—银色：把小数点向前移动2位。

例：1、色环排列：橙灰金金，阻值是3.9Ω2、色环排列：绿黄银金，阻值是：0.54Ω因为这种电阻的阻值太小了，在一般电路中几乎不用，所以在普通的电阻系列中导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室记住电线6平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
