注意：车饰件不能放置在地上或留在车上
赛伦斯隔音材料施工说明
粘贴吸音材料前务必将车体粘贴部位擦洗干净
向车体粘贴吸音材料前，要把车体的螺丝、电线束露出来，这些是不可以被吸音材料覆盖住的，比如车门升降玻璃的固定螺丝等，目的是减少日后更换这些易坏部件的麻烦。
全车进行隔音应追求先做好驾驶室的密封，其次是追求车体的减震，再次是努力做好隔音，最后才考虑吸音。
主机安装位的改装,是汽车音响改装中必要的和必须掌握的技术,在这里只能作简单概要的介绍,要熟练的操作还要多动手,多动脑筋才行.
车上物品的存放收拾车内的票据、物品到专用箱内。收拾行旅箱的大件物品，放到指定地方施工商品及车况确认检查准备安装的产品是否完好无损做好以上登记并在施工单上请客人签字确认
做好车身保护措施 1、左右翼子板保护，防止布线时线材胶质与车
漆的磨擦，施工时工作员身体上的硬物体划伤
模具改造-主机篇
原车主机的尺寸：
大多数汽车音响主机都是使用标准尺寸(喧嚣)，大部分欧洲车型按1DIN标准规定长 183mm、高50mm、深153mm，很多日本车型多用2DIN双层形式尺寸长180mm、高 100mm、深153mm。
德国标准协会
Deutsches Institut für Normung e.V缩写为 DIN
一套表现优异的汽车音响系统,主机的性能指标非常关键.很多原车音响主机因为成本问题,音质都不尽如人意,我们要想听到高保真的音响效果就必须更换原车主机.
现在一些车厂的高档车型仪表台设计要求音响主机的外型风格一致,导致原车音响主机越来越不好更换.同时车主考虑到车内饰和保留原车功能的因素,对更换原车主机往往持保留态度.

雅阁、奥德赛专用安装说明书1120

启动C型Ⅱ代(58产品）--雅阁、奥德赛专用安装说明
注释： 1．主机周围模块的安装与启动C型相同 2．工作指示灯防盗时红色闪烁，解除防盗时绿色闪烁，第一次加电10分钟之后停止工作。此功能只是作为安装产品时指示工作状态 3．低频主天线具有无源识别功能
四、安装步骤及接线说明
接GSM/GPS模块接启动按钮工作指示灯接传感器主线束低频主天线低频副天线
主线束（16芯）安装说明
安装注意事项：安装数据线（CAN总线）时车辆必须处于OFF状态！
一、编号定义
二、线束对应线色
线号 1（OUT1） 2（OUT2） 3（CAN1H） 4（HORN） 5（CAN1L） 6（POWER） 7（GND） 8（BPS-RX）颜色桃色紫色桔色黄色蓝色红色黑色灰色线号颜色 9（GND）黑色 10（BPS-TX）绿带黑 11（GND）黑色 12（+12C）红带蓝 13（R-START）白色 14（R-ACC）黑带白 15（R-ON2）绿色 16（R-ON1）茶色第一步：将主线束的红色线接到+12V，将黑色线搭铁，这两根线必须都各自接在一根粗线上第二步：在方向盘下护罩内找到雅阁车粉色（数据高）、蓝色（数据低）和后备箱的线。奥德赛车：红色（数据高）、白色（数据低）和后备箱的线。将主线束中的桔色线接到原车数据高的线上，将主线束中的蓝色线接到原车数据低的线上，将主线束中的紫色线接继电器转换后接到原车后备箱线上第三步：将主线束中的黄色线接到原车喇叭线上第四步：查找原车ACC、ON、启动（START），并做好记录，将启动盒的ACC 线并接到原车ACC上；ON1 或ON2线并接到原车ON上；启动线（START）并接到原车的启动线（START）上第五步：在点火锁下方有一个六芯的插头和一个两芯插头，为原车钥匙线，将其拔出。第六步：在左地板线束内找到主门门边线，接到主线束中10号绿带黑第七步：安装回避器，具体见《启动C型二代回避器安装办法》，否则很容易出现走近不开门故障。测试回避器安装正确办法：每次锁门1-5分钟后，识别器靠近车辆，如果5次内都能正常开门，说明安装正确；否则重新处理。注：回避器不要放在金属旁边 A 第八步：安装启动按键，插上已经配好的点火钥匙，并旋转到ON档第九步：插上主机及启动盒，测试功能 1、测试开门、锁门、降窗、升窗、手柄启动、手柄熄火、无源识别功能 2、操作按键，使原车到ON或者启动状态，看手柄的指示灯是否还一直闪烁，不闪烁为正常 3、操作按键，使原车到ON状态，看原车的锁是否有“咔咔”的开门声音，如果有声音是不正常的。请及时和亚美沟通！

奥德赛操作要点手册

PO DMPTF DMPTF PQFO PQFO
驾驶员侧*
乘客侧
CRUISE RES
CANCEL SET
SEL RESET
打开：请按下 * / 关闭：请按下 * /
开关的 OPEN 侧按钮开关的 CLOSE 侧按钮
注：当电动滑动车门处于运行状态时，如按下该电动滑动车门对应的开关，蜂鸣器将鸣响并停止运行。若要恢复运行，请再次按下同一开关。
方法钥匙
车门
燃油
座椅
驾驶
警告灯
仪表
开关可按左图恢复座椅，驾驶前
确保座椅和座椅靠背牢固锁
止。
空调
方法一方法二
可以通过调宽第二排座椅中间通道来上下车。
音响
服务数据
如何节省燃油
当被这些问题困扰时
15
操作要点手册使用
方法钥匙
车门
燃油
座椅
驾驶
警告灯
驾驶
点火
zz 点火开关（限部分车型）
服务数据
如何节省燃油当被这些问题困扰时
操作要点手册使用
方法钥匙
车门
燃油
燃油
燃油
zz 燃油加注口盖的打开方式
CRUISE RES
CANCEL SET
SEL RESET
加注口盖托架
座椅拴链
驾驶
警告灯
仪表
拉动仪表板左下角下的燃油加注口门释放把手，燃油加注口门可打
开。
注：当燃油加注口门打开时，蜂鸣器将鸣响且无法操作驾驶
仪表
手册》，或到广汽本田官网（）观看Odyssey
使用说明视频。
开关
您在使用中有任何疑问，请与当地的广汽本田汽车特约销

车载音响接线方案图解

车载音响接线方案图解简介车载音响系统是车辆中的重要组成部分，提供了驾驶者和乘客的娱乐和舒适体验。

为了正确安装和连接车载音响系统，需要了解正确的接线方案。

本文将通过图解的方式介绍常见的车载音响接线方案，帮助用户正确安装和配置车载音响系统。

概述车载音响系统的接线包括主机接线、扬声器接线和音频输入接线三个方面。

主机接线主要涉及电源接线和音频信号接线，扬声器接线涉及连接扬声器和外设设备，音频输入接线主要涉及音频信号的输入源。

车载音响接线方案图解主机接线车载音响系统的主机接线是连接音响主机与车辆电源和音频信号源的重要步骤。

以下是主机接线的示意图。

主机接线示意图1. 连接电源线![](images/power_connection.png)- 首先，找到车辆的电源接口，通常位于车辆仪表盘或中控台上。

- 将音响主机的电源线连接到车辆电源接口上。

- 确保电源线连接牢固且没有松动。

2. 连接音频输入线![](images/audio_input_connection.png)- 根据音频输入接口的类型，选择对应的音频输入线缆。

- 将音频输入线缆的一端连接到音响主机的音频输入接口。

- 将另一端连接到音频信号源，如手机、MP3播放器等。

扬声器接线车载音响系统的扬声器接线是将音频信号输出到扬声器的关键步骤。

以下是扬声器接线的示意图。

扬声器接线示意图1. 连接正负极线![](images/speaker_connection.png)- 将音响主机的正极线连接到扬声器的正极接口。

- 将音响主机的负极线连接到扬声器的负极接口。

2. 连接扬声器和外设设备![](images/speaker_device_connection.png)- 连接扬声器和外设设备，如低音炮、信号放大器等，以改善音响效果。

- 根据设备的接口类型选择对应的连接线缆。

- 将连接线缆的一端连接到扬声器或外设设备。

- 将另一端连接到音响主机的扬声器输出接口。

汽车音响改装最常用的5种改装方案PPT课件

优点：可将录制的音乐、会议、课堂记录、现场音乐等及时在车内播放出来，还能编辑所有心爱的歌曲于一张 MD 碟并享受数码音质。
缺点：高昂，只适合少数发烧友。
加装 MP3 转换器
对于既有 MP3 播放器，又已经安装好 CD 机头的消费者来说，要两者“通联”算是车主最大的愿望了。别急，早有人看到了这块市场的巨大，于是一种叫 MP3 的车内音响转换器（也叫接收器）的装备应运而生了。其原理是把 MP3 的音源转换成 FM 信号，然后再通过车内主机的收音机接收，虽不及 MP3 直播的音质好，但好歹不用再麻烦地改装车内的线路了。
改进 CD 主机
现在越来越多的汽车在出厂时就已配置了 CD 主机，然而在中低档车的行列，卡带机头还是占据着相当大的份额。这里，我们就为那些不满足爱车音响系统的车主介绍一个千元以下的主机改良方案。如果爱车的扬声器效果还说得过去的话，可以考虑换装一套 Alpine( 阿尔派)CDE-9841 的机头，市场上的大概售价在 930 元左右优。点：能彻底改变爱车的音响效果，机头的显示面板做工精细，目前在这个价位的机头能够有这样的音质也算上品了。
我是个嗜网如命的人。网络刚断,心情就忽得烦乱。我守在电脑屏幕面前,什么也不想做
缺点：除了播放 CD 外，没有其它任何功能。
加装 MP3 播放器
如果数数眼下最流行的音乐播放装备，那非小巧灵活的 MP3 播放器莫属了。由于具有体积小、容量大（一个 256M 的 MP3 至少能容纳了近百首高音质的歌曲），还可以按自己的习惯播放编辑歌曲的特点，所以可算是当前最炙手可热的音乐玩意儿了。其实，要想让兜里的 MP3 走进汽车并不难，目前国内已经有许多汽车音响制造商推出了可以直接接驳 MP3 的汽车 CD 主机，只需到专

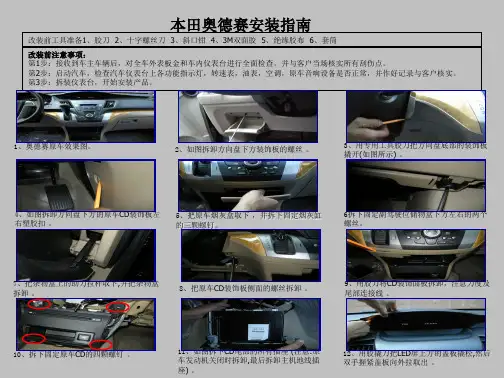

学习_汽车仪表台拆装本田奥德赛安装指南
