调度培训之电力系统基础(PPT65页)
合集下载
电力系统基础知识培训PPT课件
20
武汉中元华电科技有限公司研发部
20
输变电系统
一台半断路器接线
广泛用于大型电厂和变电所的超高压配电装 置具有较高可靠性及运行灵活性 母线故障，只跳开与此母线相连的断路器， 任何回路不停电
21
武汉中元华电科技有限公司研发部
21
扩大单元接线
输变电系统
使用断路器数目少，结构简单
电能的质量指标
频率
50Hz变化范围±0.1～0.2Hz
波形
标准正弦波形，不应产生畸变
7
武汉中元华电科技有限公司研发部
7
电力系统基本概念
电力系统电压等级
电力系统额定电压 电力设备ຫໍສະໝຸດ 定电压 高出或低于系统额定5％－10％
受电设备与电力系统额 定线电压/kV
3 6 10 — — — — 35 110 220 330 500
开关电器：断开或接通电路的电气设备总称
负荷开关—仅用于断开或闭合正常工作电流的开关电器 熔断器—仅用于断开过负荷电流或短路电流的开关电器 断路器—用于断开或闭合正常工作电流、短路电流的开关电器
隔离开关—不要求断开或闭合电流，只用于检修时隔离电压的开关电器
13
武汉中元华电科技有限公司研发部
13
输变电系统
双母线三种运行方式
母联QF断开，一组母线工作
一组备用
母联QF断开，进出线分别接
入两组母线，两组母线分裂 运行
母联QF闭合，电源以及溃线
平均分配在两组母线
19
武汉中元华电科技有限公司研发部
19
双母线分段接线
输变电系统
正常工作：Ⅱ、Ⅲ段工作， Ⅰ段备用 L限制故障时相邻段供给短路电流
QF1 QF2－母联断路器 QF3－分段断路器 L－电抗器 WL－线路 G1 G2 －发电机
电网调度基本知识ppt
9）负责本系统电压，无功管理工作，调整有载调压变压 的抽头，按运行方式下达的通知单，监督无载调压变压器抽 头。
10）随着电网运行方式的变化，及时而正确地投、退继电 保护、稳定装置、自动装置。新设备投入（保护改定值）后 组织核对保护定值。
11）正确办理郑州电网高压线路工作票及电缆工作票、带 电作业，及时办理登记、注销手续。
▪ 7、当日，调度员按照调度计划时间和既定步骤进行操作，并 注意操作带来的运行方式的变化对正常电网运行带来的影响， 对此采取措施并进行事故预想。
▪ 8、调度员向该工作的工作负责人许可开工，同时通知95598 停电范围，做好用户解释工作。
▪ 9、线路工作若可以在计划时间内完成，则工作负责人提前1 小时通知调度员，从缩短对外停电时间，提高可靠性的角度 出发，调度员提前安排送电前的准备事项。若不能在计划时 间内完成，则工作负责人提前2小时向调度员办理工作延期手 续。
1、操作分类 根据电网操作的计划性分为：
计划操作 当班临时操作 事故处理操作
2.指挥操作的主要内容
运行状态变更
一次设备
（运行、检修、备用）
操
操作
作
内
运行参数调整
（分头）
容 二次设备
操作
运行定值变更
（定值单）
运行状态变更
（压板）
设备操作
运 行 方 式 变 更
线路操作 变压器操作 母线操作 电厂并解列 运行方式调整 新设备启动
二、电网调度管理的基本原则
1. 统一调度、分级管理的的基本原则
《电网调度管理条例》所称统一调度，其内容一般是指： ➢ 由电网调度机构统一组织全网调度计划（或称电网运
行方式）的编制和执行，其中包括统一平衡和实施全 网发电、供电计划，统一平衡和安排全网的主接线方 式，统一布置和落实全网安全稳定措施等 ➢ 统一指挥全网的运行操作和事故处理 ➢ 统一布置和指挥全网的调峰、调频和调压 ➢ 统一协调和规定全网继电保护、安全自动装置、调度 自动化和调度通信系统的运行 ➢ 统一协调水电厂水库的合理运用 ➢ 按照规章制度统一协调有关电网运行的各种关系
电力系统基础知识PPT
QF
无汇流母线：单元接线、桥形接线、角形接线等。
几个基本概念：
➢ 汇流母线：起汇集和分配电能的作用，也称汇流排。 QS
➢ 进、出线：进线指电源，出线指线路。
➢ 断路器、隔离开关（母线、线路）、接地刀闸：
断路器与隔离开关的操作顺序：
➢ 送电操作顺序：先合上断路器两侧的隔离开关，再投入断路器。 ➢ 停电检修操作顺序：先断开断路器，再断开断路器两侧的隔离开
▲电能不能大量存储：电能的生产、变换、输送、
分配和使用是同时进行的。
P发 P用＋P 频率f 频率表征电力系统有功功率的平衡 Q发 Q用＋Q 电压V 电压则表征该处无功功率的平衡
9
电力系统基础知识PPT
对电力系统运行的基本要求如下： （1）保证供电可靠性 （2）保证电能质量 （3）提高电力系统运行的经济性 （4）环境保护问题
母线分段的数目，通常以 2～3分段为宜，分段太多 增加了分段断路器。
➢ 适用范围
6~10kV配电装置出线6回 及以上；
35kV出线数为4~8回； 110~220kV出线数为3~4
回。
30
电力系统基础知识PPT
3.3.3 单母线分段加装旁路母线接线
（分段断路器QF1兼旁母断路器）
WL1 WL2
17
电力系统基础知识PPT
2002年底全国发电装机容量达到3.56亿千瓦， 发电量达到16542亿千瓦时，均居世界第二位
年份 1949 1987 1995 2000 2001
装机容量（万kW） 年发电量（亿kWh）
184.86
43.1
10000
4960
21000
10000
30000
13000
35300（2003.2.18）
调度运行专业培训课件
系统发生事故时，事故单位的值班负责人应当立即将有 关事故的情况明确地报告值班调度员，主要内容包 括： 事故发生的时间、过程和现象； 开关跳闸情况和主要设备出现的异常情况； 继电保护和自动装置的动作情况； 频率、电压、负荷的变化情况； 有关事故的其他情况。
紧急情况下，为防止事故的扩大，事故单位或者相关地 调可不待值班调度员的指令采取相关措施消除危险， 但应当尽快汇报调控中心： 将直接威胁人身安全的设备停电； 将故障设备停电隔离； 解除对运行设备安全的威胁； 恢复全部或者部分厂用电及站用电； 恢复重要电力客户的保安负荷； 本规程及现场规程中明确规定可不待调令自行处理者。
－记录和汇报制度 调度员应根据操作进度逐项记录发令时间和操作完毕 时间及操作完汇报时间。 现场值班人员操作结束后应当及时汇报，并报告执行 项目内容，调值班调度员复核与调度指令一致，方可 认为该项操作执行完毕。
一般操作术语 XX变电站拉开（合上）XX线路XX断路器 XX变电站XX线路XX断路器运行转冷备用（热备用） XX变电站XX线路XX断路器冷备用（热备用）转运行 XX变电站XX线路XX断路器冷备用（热备用）转检修 XX变电站XX线路XX断路器检修转冷备用（热备用） XX变电站将XX线路接地 XX变电站拆除XX线路接地
口头指令：由值班调度员口头下达的调度令。对此 类指令，值班调度员无须填写操作票。对加减负荷、 调整电压、检修批复、限电及对所限负荷恢复送电、 非设备主保护的投退和安全规程规定的单一项目操 作等，值班调度员可以下达口头指令。在事故处理 时，值班调度员为加快事故处理，也可以下达口头 指令。现场运行值班人员在接受该指令后，不必填 写操作票，应当立即进行操作。
任何单位和个人不得违反本条例干预调度系统的值班人 员发布或者执行调度指令； 未经值班调度人员许可，任何人不得操作调度机构调度 管辖范围内的设备（包括断路器、隔离开关、接地刀闸、 二次保护装置、远动装置、通信装置、计量装置）。 电网运行遇有危及人身及设备安全的情况时，发电厂、 变电站的运行值班单位的值班人员可以按照有关规定处 理，处理后应当立即报告有关调度机构的值班人员。
调度培训

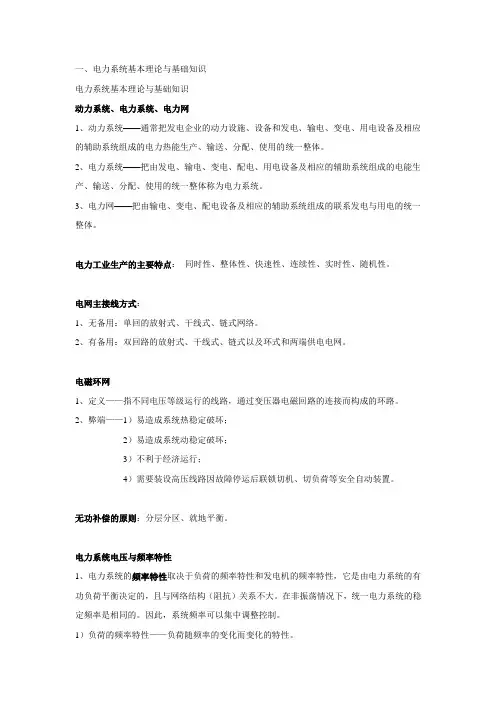

一、电力系统基本理论与基础知识电力系统基本理论与基础知识动力系统、电力系统、电力网1、动力系统——通常把发电企业的动力设施、设备和发电、输电、变电、用电设备及相应的辅助系统组成的电力热能生产、输送、分配、使用的统一整体。
2、电力系统——把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。
3、电力网——把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体。
电力工业生产的主要特点：同时性、整体性、快速性、连续性、实时性、随机性。
电网主接线方式：1、无备用：单回的放射式、干线式、链式网络。
2、有备用：双回路的放射式、干线式、链式以及环式和两端供电电网。
电磁环网1、定义——指不同电压等级运行的线路，通过变压器电磁回路的连接而构成的环路。
2、弊端——1）易造成系统热稳定破坏；2）易造成系统动稳定破坏；3）不利于经济运行；4）需要装设高压线路因故障停运后联锁切机、切负荷等安全自动装置。
无功补偿的原则：分层分区、就地平衡。
电力系统电压与频率特性1、电力系统的频率特性取决于负荷的频率特性和发电机的频率特性，它是由电力系统的有功负荷平衡决定的，且与网络结构（阻抗）关系不大。
在非振荡情况下，统一电力系统的稳定频率是相同的。
因此，系统频率可以集中调整控制。
1）负荷的频率特性——负荷随频率的变化而变化的特性。
2）发电机的频率特性——发电机组的出力随频率的变化而变化的特性。
2、电力系统的电压特性主要取决于各区的有功和无功供需平衡情况，也与网络结构有较大关系。
因此，电压不能全网集中统一调整，只能分区调整控制。
系统电压监测点：监测电力系统电压值和考核电压质量的节点。
电压中枢点：定义：电力系统中重要的电压支撑点称为电压中枢点。
选择原则：1、区域性水、火电厂的高压母线（高压母线有多回出线）；2、分区选择母线短路容量较大的220kV变电所母线；3、有大量地方负荷的发电厂母线。
电力调度培训知识ppt课件
元江供电有限公司
A、直流电流；B、交流电流;C、直流电压；D、直流电动势 4、在正弦交流纯电容电路中，下列公式，正确的是（ A ）。 A、I=UwC；B、I=U/wC；C、I=U/w；D、I=U/C 5、电容器在充电和放电过程中，充放电电流与（ B ）成正比。 A、电容器两端的电压；B、电容器两端电压的变化率 C、电容器两端电压的变化量；D、与电压无关。 6、在正弦电路中，容抗与频率成反比，感抗与频率成正比。（ √ ） 7、下图所示由电阻、电感、电容并联组成的正弦电路（设Xc>XL)，其电压、电
串联 L=L1+L2+L3+…+Ln 并联 1/L=1/L1+1/L2+…+1/Ln （3）电容：是表征电容器容纳电荷本领的物理量。我们把电容器的两极板间的 电势差增加1伏所需的电量，叫做电容器的电容。电容器从物理学上讲，它 是一种静态电荷存储介质它的用途较广，它是电子、电力领域中不可缺少的 电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路 中。 a、电容的符号是C：C= εS/d=εS/4πkd(真空)=Q/U
U1
U2
元江供电有限公司
1、电压损耗：供电支路首末两端电压的幅值差。电压损耗△U=U1-U2，是一个 数值，通常以额定电压UN的百分数表示，即△U(%)=（U1-U2）/UN×100%
2、电压偏移：是指电网中某一点的电压与电网额定电压的幅差值，即△U=UUN，通常以额定电压UN的百分数表示： △U(%)=（U-UN）/UN×100%
流相量图如下图所示。
I
U IR
IC R IL jXL
jXc
Ic IR
元江供电有限公司 U
I
8、在阻抗三角形中，阻抗角指的是（ A ）I之L 间I的c夹角。 A、R与Z B、X与Z C、R与X D、R与R+X 9、RLC串联电路的复阻抗Z=（ ）。 A、R+wL+1/wC ；B、R+L+1/C;C、R+jwL+1/jwC D、R+jwLC 三、发电厂 1、火力发电厂：将煤、油、天然气或其它燃料的化学能转换成电能的工厂。主要由 燃烧、汽水、电气系统三部分组成；可分为凝气式火电厂和热电厂两类通常运行寿命 25年。 *实物图如下：
《电力系统基础》PPT课件
（2）中性点接地方式 110kV及以上电压等 级，中性点接地；
ZX Y
A 中性点
B
110kV以下电压等级， 中性点不接地或经消 弧线圈接地。
ZX Y
C A
中性点
2021/7/10
B
34
C
四川省电力公司
中性点接地或不接地？
主要考虑因素： ➢110kV以上电网，绝缘投资与运行维
护费用考虑要接地。 ➢10kV、35kV电网，供电可靠性考虑
（1）电压等级分类 低压：单相220V，三相380V。 高压：6，10，35，110，220； 超高压：330，500，750kV交流： ±500kV直流 特高压：1000kV交流； ±800kV直流。
2021/7/10 21
四川省电力公司
1、电力系统的电压等级
（2）电压等级选择配合规律 110kV以上，相邻电压比为2： 110kV以下，相邻电压比为3；
库尔勒变
吐鲁番变 350 360
100
344
哈密350 敦煌 350
安西 452
酒泉
张掖
阜新
华北
480
480
300
本溪
蒙西煤电4
唐山
蒙西煤电2
蒙西
450 北京东
150
蒙西煤电3
蒙西煤电6
100
420
陕北 蒙西煤电1
280 石家庄
120 天津 300
沿海电源
西北 西藏
× 460
羊曲 40
230
班多
拉西瓦
（5）电力生产的实时性。 电网事故发展迅速，涉及面大，需要实时安 全监视。
（6）电力生产的随机性。 负荷变化、异常情况及事故发生的随机性； 电能质量的变化随机；控制措施和方法适应 随机性。
电力系统正常运行方式的调整与控制(ppt 65页)
PD 系统综合负荷；
PS 厂用电有功负荷；
0
PL 网络的有功损耗
PG(f)
△PD
PD(f)’
B
△PD0
△PG A PD(f)
f2 f1
f
有功平衡水平的高低决定了系统频率水平的高低。 要保持频率水平，需有足够的有功电源的备用容量 应付有功负荷的增加。
16
2、备用容量
2-5%最大负荷
Ch5 电力系统正常运行方式的 调整与控制
主要内容： 1、电力系统频率调整与控制 2、电力系统电压调整与控制 3、电力系统的经济调度 4、灵活交流输电系统与高压直流输电
1
Ch5 电力系统正常运行方式 的调整与控制
难点： 1）调频计算与调压计算 2）水火电厂有功负荷最优分配 3）无功负荷最优补偿
2
§5-1 电力系统有功功率和频率的调整和控制
ΔPG/PGN Δf/Nf
KG
fN PGN
1
*
13
2、发电机组的功率--频率静态特性
静态调差系数---调差率
P
Pset
* f*
PG*
0.05?
结论：
0
fN f0
f
•调差系数的大小对频率偏移的影响很大。
•调差系数（单位调节功率）可以整定：
汽轮发电机组:*=0.04-0.06,KG*=25-16.7; 水轮发电机组: *= 0.02-0.04, KG*= 50-25。
负荷效应的功率增量
P PG(f)
KD
PD f
一次调频的功率增量
PD(f)
KG
PG f
负荷调节 效应
0 f2 f2’ f1
电网调度系统持证上岗培训PPT课件
• 系统电压的调整必须根据系统的具体要求，在不同的厂站采用 不同的方法，常用电压调整方法有以下几种：
• 增减超负荷运转功率进行调压，如发电机、调相机、并联电容 器、并联电抗器调压。
• 改变有功功率和无功功率的分布进行调压，如调压变压器、改 变变压器分接头调压。
• 改变网络参数进行调压，如串联电容器、投停并列运行变压器、 投停空载或轻载高压线路调压。
总体上属于电力送出省
2010年，我省共向华东送出电量42.1亿千瓦 时，全年从华东受入电量0.0045亿千瓦时。
负荷发展不均衡
龙岩、宁德、三明、南平负荷小，小水电多， 电力送出，但丰枯水期负荷变化较大，枯水期 需要主网送电；福州、泉州、厦门负荷大，需 受入电量 汛期存在水电送出受阻问题；迎峰度夏期间重 负荷区存在供电能力不足问题 随着水电比重的降低，该状况逐步改善
电网调度系统持证上岗培训
• 电源布局不合理
大型电源主要分布于电网的北部和南部，位于 主网架的两个末端，不能与负荷的分布均衡 （《导则》规定，电网应分层分区，并在每一分 区内，形成供需相对平衡的区域），大功率通过 主网架的远距离传输，给主网造成输电压力，不 仅增加网损，并且容易产生稳定性问题
电网调度系统持证上岗培训
通过两回500kV线路与华东联网（浙江双龙变） 各地区电网网架主要以220kV为主，地区之间 的500/220kV电磁环网基本没有打开，地区间 220kV联络线还起到输电的作用。（其中泉州、 厦门电磁环网完全解环，漳州、厦门电磁环网 部分解环）
电网调度系统持证上岗培训
陈田
宁德 洋中
兰田 洪口
白花
电网调度系统持证上岗培训
千瓦，占全网装机容量的54.6%，LNG装机385.8万千瓦，战友
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随时间变化的规律
日负荷曲线
一天的总耗电量
日平均负荷
24
Ad Pdt
0
Pav
Ad 24
1 24
24
Pdt
0
负荷率km
km
Pav Pmax
最小负荷系数 Pmin Pmax
• 低谷：23：00-7：00 • 高峰：7：00-11：00 • 平段：11：00-19：00 • 高峰：19：00-23：00
O
KG
1
PG f
机组的单位调节功率表示频率发生单位变化时，发电机组输出功率的变化量。 上式中的负号表示频率下降时，发电机组的有功功率输出是增加的
电压调整
220kV电压偏移：±3.5%
110kV允许的电压偏移：-3%~7%
中枢点的三种调压方式 逆调压 在最大负荷时提高中枢点的电压，以抵偿线路上因负荷大 而增大的电压损耗；在最小负荷时则要将中枢点电压降低 一些，以防止负荷点的电压过高。 顺调压 在大负荷时，允许中枢点电压低一些，但不低于线路额定 电压的102.5%；在最小负荷时允许中枢点电压高一些，但 不高于线路额定电压的107.5%。 常调压 将中枢点电压保持在较线路额定电压高2%~5%的数值，不 必随负荷变化来调整中枢点的电压。
从上式可知，要调整负荷点的电压 ，可有以下措施： 调节发电机励磁电流以改变发电机端电压 改变变压器的变比k 改变功率分布P+jQ（主要是Q），减小电压损耗 改变网络参数R+jX（主要是X），减小电压损耗
电压调整主要措施
四川电力系统原则上电压按逆调压方式调整。 调度员可以使用的主要措施为： • 调整发电机、静止无功补偿装置无功出力 • 投切电容器、电抗器 • 调整有载变压器分接头 • 改变电力系统运行方式 • 在不影响系统稳定水平的前提下，按预先安排
• 热备用： 指连接设备（不包括带串补装置的线路和串补装置）的开关断开， 而开关两侧刀闸在合上位置，设备的保护按规定投入运行。
• 冷备用状态： 指连接设备的所有开关、刀闸均断开，且各侧均无安全措施。若 设备的保护无工作或特殊要求，则保护应按规定投入运行或信号。
• 检修状态： 指连接设备的所有开关、刀闸均断开，接地刀闸在合上位置或挂 好接地线，按规定做好安全措施，保护停运。
电力系统基础知识
什么是电力系统
• 由发电、供电（输电、变电、配电）、 用电设施和为保证这些设施正常运行所
需的继电保护和安全自动装置、计量装
置、电力通信设施、自动化设施、电力 市场技术支持系统等构成的整体。
G
T1
L
TB
T2
电
能
热 能
电力网
用
电力系统
户
用
动力系统
户
电力系统的组成
500kV
220kV 环形电网
电气接线图
地理接线图
电力系统的电气连接方式
无备用
有备用
架空输电线路的等值电路
Z R jX
Y G jB 晴天按无电晕考虑，G=0
Z
变压器的等值电路
电力系统计算中，变压器的近似等值电路一般将励磁支路前移至 电源侧，将变压器二次绕组的电阻和漏抗折算到一次绕组侧并和一 次绕组的电阻和漏抗合并。
标幺值
当选定三相功率和线电压基准值为 和 时，阻抗和电流的基 准值如下
IB
SB 3VB
网络元件的电压降落
纵分量 横分量
V1
I2
功率损耗
等值串联阻抗产生的功率损耗
S
I
2 2
(
R
jX ) ( S2 )2 (R V2
jX )
线路对地分布电容产生的无功功率损耗
QB1
1 2
BV12
变压器的励磁损耗
S0
P0
jQ0
P0
j
I0% 100
SN
电力系统的频率特性
在额定频率附件，系统负荷与频率呈线性关系。当系统频 率略有下降时，负荷成比例自动减小。
负荷的频率调节效应系数
KD
tg
PD f
P
O
机组的单位调节功率
机组静态调差系数
调差系数标幺值
f P
fN PGN
f P
f
机组的单位调节功率
KG
1
PG f
110kV
220kV
110kV 35kV
水电厂机构为保障电力系统安全、优 质、经济运行和电力市场规范运营，促 进资源的优化配置和环境保护，对电力 系统运行进行的组织、指挥、指导和协 调。
• 电网的安全运行是指电网按照有关规定 连续、稳定、正常运行。
• 电网的优质运行是 电网运行的频率、电 压和谐波分量等指标符合国家规定的标 准。
断开轻载线路或投入备用线路 • 对运行电压低的局部地区限制用电负荷
其他一些基本概念
• 安规中的高压电气设备： 电压等级在1000V及以上者 • 低压电气设备： 电压等级在1000V以下者
电气设备的四种状态
• 运行： 指连接设备（不包括带串补装置的线路和串补装置）的刀闸（不 包括接地刀闸）及开关在合上位置，将电源至受电端的电路接通 （包括辅助设备如PT，避雷器等），设备的保护按规定投入运行。
• 电网的经济运行是指电网在供电成本最 低或发电能源消耗率及网损率最小的条 件下运行。
五级调度机构
• 国家调度机构——国调 • 跨省、自治区、直辖市调度机构——网调 • 省、自治区、直辖市级调度机构——省调 • 省辖市级调度机构——地调 • 县级调度机构——县调
负荷曲线
负荷曲线：就是用曲线描述某一时间段内负荷
• 低谷占比：低谷电量/全天电量
低谷占比越大表明负荷更平稳，售电均价越低。
电力系统的额定频率和额定电压
电力系统标准频率是50Hz，其偏差不 应超过±0.2Hz。在正常情况下，系统频 率按50 ±0.1Hz控制。
用电设备额定线电压/kV 交流发电机额定线电压/kV
10
10.5
1000V以上的额定电压 变压器额定线电压/kV
二次侧：相当于电源，其额定电压应比线路高5%，考 虑变压器内部的电压损耗（5%），实际应定为比线 路高10%。
用线电压表示的抽头额定电压
升压变压器
220kV
降压变压器
电力系统用图
• 电气接线图 描述电力系统各主要元件之间的电气联 系
• 电力系统地理接线图 描述各发电厂、变电站之间的相对地理 位置和各条输电线路的路径。
一次绕组
二次绕组
10及10.5
10.5及11
35
－
35
38.5
110
－
110
121
220
－
220
242
330
－
330
363
500
－
500
平均额定电压 10.5 37 115 230 345 525
发电机：规定比网络额定电压高5% 变压器：
一次侧：相当于用电设备，其额定电压与网络相同， 与发电机直接相连时，则与发电机相同
日负荷曲线
一天的总耗电量
日平均负荷
24
Ad Pdt
0
Pav
Ad 24
1 24
24
Pdt
0
负荷率km
km
Pav Pmax
最小负荷系数 Pmin Pmax
• 低谷：23：00-7：00 • 高峰：7：00-11：00 • 平段：11：00-19：00 • 高峰：19：00-23：00
O
KG
1
PG f
机组的单位调节功率表示频率发生单位变化时，发电机组输出功率的变化量。 上式中的负号表示频率下降时，发电机组的有功功率输出是增加的
电压调整
220kV电压偏移：±3.5%
110kV允许的电压偏移：-3%~7%
中枢点的三种调压方式 逆调压 在最大负荷时提高中枢点的电压，以抵偿线路上因负荷大 而增大的电压损耗；在最小负荷时则要将中枢点电压降低 一些，以防止负荷点的电压过高。 顺调压 在大负荷时，允许中枢点电压低一些，但不低于线路额定 电压的102.5%；在最小负荷时允许中枢点电压高一些，但 不高于线路额定电压的107.5%。 常调压 将中枢点电压保持在较线路额定电压高2%~5%的数值，不 必随负荷变化来调整中枢点的电压。
从上式可知，要调整负荷点的电压 ，可有以下措施： 调节发电机励磁电流以改变发电机端电压 改变变压器的变比k 改变功率分布P+jQ（主要是Q），减小电压损耗 改变网络参数R+jX（主要是X），减小电压损耗
电压调整主要措施
四川电力系统原则上电压按逆调压方式调整。 调度员可以使用的主要措施为： • 调整发电机、静止无功补偿装置无功出力 • 投切电容器、电抗器 • 调整有载变压器分接头 • 改变电力系统运行方式 • 在不影响系统稳定水平的前提下，按预先安排
• 热备用： 指连接设备（不包括带串补装置的线路和串补装置）的开关断开， 而开关两侧刀闸在合上位置，设备的保护按规定投入运行。
• 冷备用状态： 指连接设备的所有开关、刀闸均断开，且各侧均无安全措施。若 设备的保护无工作或特殊要求，则保护应按规定投入运行或信号。
• 检修状态： 指连接设备的所有开关、刀闸均断开，接地刀闸在合上位置或挂 好接地线，按规定做好安全措施，保护停运。
电力系统基础知识
什么是电力系统
• 由发电、供电（输电、变电、配电）、 用电设施和为保证这些设施正常运行所
需的继电保护和安全自动装置、计量装
置、电力通信设施、自动化设施、电力 市场技术支持系统等构成的整体。
G
T1
L
TB
T2
电
能
热 能
电力网
用
电力系统
户
用
动力系统
户
电力系统的组成
500kV
220kV 环形电网
电气接线图
地理接线图
电力系统的电气连接方式
无备用
有备用
架空输电线路的等值电路
Z R jX
Y G jB 晴天按无电晕考虑，G=0
Z
变压器的等值电路
电力系统计算中，变压器的近似等值电路一般将励磁支路前移至 电源侧，将变压器二次绕组的电阻和漏抗折算到一次绕组侧并和一 次绕组的电阻和漏抗合并。
标幺值
当选定三相功率和线电压基准值为 和 时，阻抗和电流的基 准值如下
IB
SB 3VB
网络元件的电压降落
纵分量 横分量
V1
I2
功率损耗
等值串联阻抗产生的功率损耗
S
I
2 2
(
R
jX ) ( S2 )2 (R V2
jX )
线路对地分布电容产生的无功功率损耗
QB1
1 2
BV12
变压器的励磁损耗
S0
P0
jQ0
P0
j
I0% 100
SN
电力系统的频率特性
在额定频率附件，系统负荷与频率呈线性关系。当系统频 率略有下降时，负荷成比例自动减小。
负荷的频率调节效应系数
KD
tg
PD f
P
O
机组的单位调节功率
机组静态调差系数
调差系数标幺值
f P
fN PGN
f P
f
机组的单位调节功率
KG
1
PG f
110kV
220kV
110kV 35kV
水电厂机构为保障电力系统安全、优 质、经济运行和电力市场规范运营，促 进资源的优化配置和环境保护，对电力 系统运行进行的组织、指挥、指导和协 调。
• 电网的安全运行是指电网按照有关规定 连续、稳定、正常运行。
• 电网的优质运行是 电网运行的频率、电 压和谐波分量等指标符合国家规定的标 准。
断开轻载线路或投入备用线路 • 对运行电压低的局部地区限制用电负荷
其他一些基本概念
• 安规中的高压电气设备： 电压等级在1000V及以上者 • 低压电气设备： 电压等级在1000V以下者
电气设备的四种状态
• 运行： 指连接设备（不包括带串补装置的线路和串补装置）的刀闸（不 包括接地刀闸）及开关在合上位置，将电源至受电端的电路接通 （包括辅助设备如PT，避雷器等），设备的保护按规定投入运行。
• 电网的经济运行是指电网在供电成本最 低或发电能源消耗率及网损率最小的条 件下运行。
五级调度机构
• 国家调度机构——国调 • 跨省、自治区、直辖市调度机构——网调 • 省、自治区、直辖市级调度机构——省调 • 省辖市级调度机构——地调 • 县级调度机构——县调
负荷曲线
负荷曲线：就是用曲线描述某一时间段内负荷
• 低谷占比：低谷电量/全天电量
低谷占比越大表明负荷更平稳，售电均价越低。
电力系统的额定频率和额定电压
电力系统标准频率是50Hz，其偏差不 应超过±0.2Hz。在正常情况下，系统频 率按50 ±0.1Hz控制。
用电设备额定线电压/kV 交流发电机额定线电压/kV
10
10.5
1000V以上的额定电压 变压器额定线电压/kV
二次侧：相当于电源，其额定电压应比线路高5%，考 虑变压器内部的电压损耗（5%），实际应定为比线 路高10%。
用线电压表示的抽头额定电压
升压变压器
220kV
降压变压器
电力系统用图
• 电气接线图 描述电力系统各主要元件之间的电气联 系
• 电力系统地理接线图 描述各发电厂、变电站之间的相对地理 位置和各条输电线路的路径。
一次绕组
二次绕组
10及10.5
10.5及11
35
－
35
38.5
110
－
110
121
220
－
220
242
330
－
330
363
500
－
500
平均额定电压 10.5 37 115 230 345 525
发电机：规定比网络额定电压高5% 变压器：
一次侧：相当于用电设备，其额定电压与网络相同， 与发电机直接相连时，则与发电机相同
