半导体和集成电路封装热度量
2023年集成电路封装行业市场分析现状
2023年集成电路封装行业市场分析现状集成电路封装行业是半导体产业链的重要环节之一，它负责将裸片芯片封装成成品芯片，并提供给终端设备厂商使用。
随着智能手机、电脑、汽车等领域的迅速发展，集成电路封装行业也迎来了快速增长的机遇。
本文将对集成电路封装行业市场分析现状进行详细介绍。
首先，集成电路封装行业市场规模不断扩大。
根据市场研究机构的数据，集成电路封装行业市场规模在过去几年中呈现稳步增长的趋势。
据预测，到2025年全球集成电路封装市场规模将达到1000亿美元以上。
这主要得益于电子产品的普及以及人工智能、物联网、5G等新兴技术的快速发展。
其次，市场竞争加剧，行业格局不断变化。
目前集成电路封装行业竞争激烈，主要的市场参与者包括台积电、中芯国际、三星电子等大型芯片制造企业。
同时，国内也涌现出一批具备技术优势和规模优势的封装企业，如中芯国际、长电科技等。
在全球封装市场中，中国企业正在逐渐崛起，取得了一定的市场份额。
再次，技术创新成为行业发展的关键。
集成电路封装行业对技术的要求不断提高，主要表现在封装密度的提升、功耗的降低、尺寸的缩小等方面。
随着新一代封装技术的不断涌现，如3D封装、Fan-Out封装等，行业竞争也更加激烈。
除了技术创新，企业还需要关注生产效率的提升、成本的控制等因素。
最后，行业面临的挑战与机遇并存。
集成电路封装行业在高速发展的同时，也面临着一系列挑战。
首先，行业的技术门槛较高，技术投入大，企业需要具备一定的研发能力和资金实力。
其次，环保和能源消耗问题也成为行业关注的焦点，如何实现绿色生产是亟待解决的问题。
此外，国际贸易摩擦等不确定因素也给行业带来了一定的不确定性。
总之，集成电路封装行业市场正在迎来快速发展的机遇，但同时也面临着激烈的市场竞争和技术挑战。
作为一项高技术的产业，集成电路封装企业需要不断创新、提升核心竞争力，加强技术研发和创新能力，加大与上下游企业的合作，以适应市场的需求变化，抢占市场份额，实现可持续发展。
从半导体市场和集成电路制造谈芯片产能
对降低成本、提升产能将显得更为重要。如何尽可能 的使设备的利用率再度提升呢？本文提出四点建议：
6 结束语
1）半导体芯片制造流程非常复杂，就如十一黄
金周的高速公路，长三角，珠三角，京津地区是堵车
集成电路制造企企业遇到了产能供不应求的局
重灾区，如适当控制堵车重灾区的车流量，高速公路 面，但是新建 Fab 扩大规模，需要投入资金大，周期
管理客户预期。作为一家芯片设计公司，如果此 时有客户的急单过来，一定要非常谨慎。因为晶圆出 货不稳定，尤其最近晶圆厂天灾人祸非常多，疫情、 地 震 、火 灾 、停 电 都 有 出 现 ，一 不 小 心 就 会 推 迟 到 货。因此芯片设计公司需要保持和客户之间沟通 顺畅，让客户理解当前的情况，降低客户对出货时 间的预期。
产业发展
CIC 中国集成电路
China lntegrated Circult
从半导体市场和集成电路制造谈芯片产能
范丽萍，李国凯 上海集成电路技术与产业促进中心
0 前言
集成电路在信息技术领域具有重要地位，受物 联网、新能源智能汽车、智能终端制造、新一代移动 通信等下游市场需求驱动，IC 设计业快速发展，成 为集成电路产业中最具发展活力的领域。集成电路 制造需要提升产能来满足市场的需求就变得尤为重 要了。本文从市场和制造两方面阐述产能紧张的原 因以及应对方法。
24 （总第 266 期） 2021·7·
http：//
CIC 中国集成电路 China lntegrated Circult
产业发展
2 初创芯片设计公司 如何面对产能困局？
3 芯片产能与集成电路产业链 各环节扩产关系
看透行业周期律，理性下单。目前，对初创芯片 设计公司是最好的时代，也是最坏的时代。主要表 现：① 过去两三年，是中国芯片设计公司历史上最 好的两三年，如终端厂商更愿意使用国产芯片，且来 自风投和政府的资金也更容易拿了。② 把时间线放 大来看，显得有起就有伏。由于过度备货和重复下单 的影响，一旦产能缓解，很可能同时会面临客户需求 取消。而晶圆厂几乎都是要求初创公司 100%预付 款的，这样就会造成资金困难。此外，也需要和晶圆 厂保持沟通，在非常时期，每家晶圆厂都有不同的下 单建议或操作方式。
我国集成电路封装行业发展现状
我国集成电路封装行业发展现状【摘要】我国集成电路封装行业是我国半导体产业链中至关重要的一环，近年来随着科技进步和市场需求的增长，该行业发展呈现出一系列积极的趋势。
市场规模不断扩大，技术水平逐步提升，产业链日益完善，同时国际竞争也在加剧。
我国集成电路封装行业拥有广阔的发展前景，但也需要加强技术创新和品牌建设，以提升核心竞争力。
积极拓展国际市场也是需要重视的方向，加强国际合作，提升我国在全球半导体产业中的地位。
我国集成电路封装行业在未来的发展中充满希望，需要各方共同努力，为行业发展注入更多活力和动力。
【关键词】集成电路封装行业、发展现状、市场规模、技术水平、产业链、国际竞争、前景、技术创新、品牌建设、国际市场、发展趋势。
1. 引言1.1 我国集成电路封装行业发展现状我国集成电路封装行业是电子信息产业中的重要组成部分，随着科技的不断进步和市场需求的不断增长，我国集成电路封装行业也在不断发展壮大。
目前，我国集成电路封装行业呈现出以下几个特点：一是市场规模不断扩大，需求持续增长；二是技术水平不断提升，逐步走向国际先进水平；三是产业链逐渐完善，形成一体化的产业生态系统；四是国际竞争日益加剧，需要我国企业加快发展步伐。
在全球经济一体化的背景下，我国集成电路封装行业面临着更多的机遇和挑战。
要实现我国集成电路封装行业的可持续发展，我们需要加强技术创新和品牌建设，提升企业的竞争力和市场地位。
还需要积极拓展国际市场，加强与国际同行的交流与合作，推动我国集成电路封装行业在全球市场的影响力和竞争力，实现更大的发展突破。
我国集成电路封装行业的前景是广阔的，但也需要不断努力和创新，才能实现行业的长足发展和壮大。
2. 正文2.1 现状概述我国集成电路封装行业发展现状的现状概述：我国集成电路封装行业在近年来取得了长足的发展，成为世界上最重要的封装生产基地之一。
随着中国电子信息产业的快速增长，集成电路封装行业逐渐得到关注和支持，成为整个产业链的重要环节。

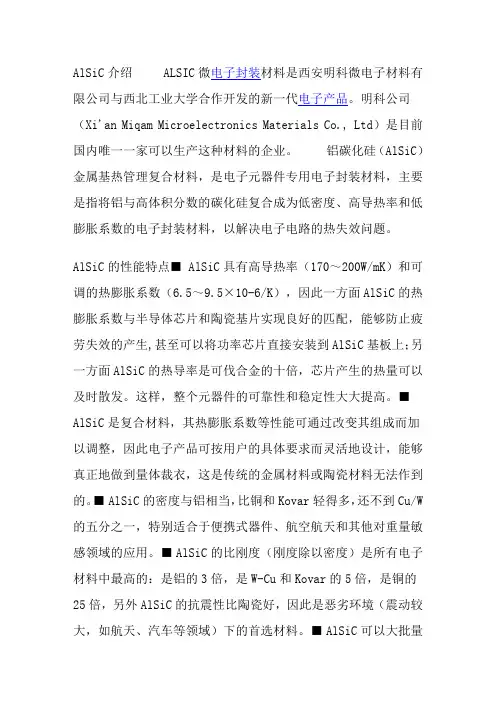

alsic电子封装材料热导率以及散热特性
AlSiC介绍 ALSIC微电子封装材料是西安明科微电子材料有限公司与西北工业大学合作开发的新一代电子产品。
明科公司（Xi'an Miqam Microelectronics Materials Co., Ltd）是目前国内唯一一家可以生产这种材料的企业。
铝碳化硅（AlSiC）金属基热管理复合材料，是电子元器件专用电子封装材料，主要是指将铝与高体积分数的碳化硅复合成为低密度、高导热率和低膨胀系数的电子封装材料，以解决电子电路的热失效问题。
AlSiC的性能特点■ AlSiC具有高导热率（170～200W/mK）和可调的热膨胀系数（6.5～9.5×10-6/K），因此一方面AlSiC的热膨胀系数与半导体芯片和陶瓷基片实现良好的匹配，能够防止疲劳失效的产生,甚至可以将功率芯片直接安装到AlSiC基板上；另一方面AlSiC的热导率是可伐合金的十倍，芯片产生的热量可以及时散发。
这样，整个元器件的可靠性和稳定性大大提高。
■ AlSiC是复合材料，其热膨胀系数等性能可通过改变其组成而加以调整，因此电子产品可按用户的具体要求而灵活地设计，能够真正地做到量体裁衣，这是传统的金属材料或陶瓷材料无法作到的。
■ AlSiC的密度与铝相当，比铜和Kovar轻得多，还不到Cu/W 的五分之一，特别适合于便携式器件、航空航天和其他对重量敏感领域的应用。
■ AlSiC的比刚度（刚度除以密度）是所有电子材料中最高的：是铝的3倍，是W-Cu和Kovar的5倍，是铜的25倍，另外AlSiC的抗震性比陶瓷好，因此是恶劣环境（震动较大，如航天、汽车等领域）下的首选材料。
■ AlSiC可以大批量加工，但加工的工艺取决于碳化硅的含量，可以用电火花、金刚石、激光等加工。
■ AlSiC 可以镀镍、金、锡等，表面也可以进行阳极氧化处理。
■ 金属化的陶瓷基片可以钎焊到镀好的AlSiC基板上，用粘结剂、树脂可以将印制电路板芯与AlSiC粘合。

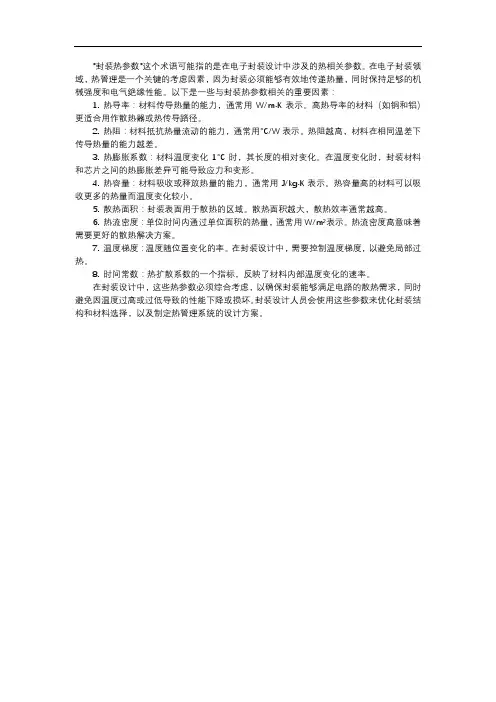

封装热参数
"封装热参数"这个术语可能指的是在电子封装设计中涉及的热相关参数。
在电子封装领域，热管理是一个关键的考虑因素，因为封装必须能够有效地传递热量，同时保持足够的机械强度和电气绝缘性能。
以下是一些与封装热参数相关的重要因素：
1. 热导率：材料传导热量的能力，通常用W/m·K表示。
高热导率的材料（如铜和铝）更适合用作散热器或热传导路径。
2. 热阻：材料抵抗热量流动的能力，通常用°C/W表示。
热阻越高，材料在相同温差下传导热量的能力越差。
3. 热膨胀系数：材料温度变化1°C时，其长度的相对变化。
在温度变化时，封装材料和芯片之间的热膨胀差异可能导致应力和变形。
4. 热容量：材料吸收或释放热量的能力，通常用J/kg·K表示。
热容量高的材料可以吸收更多的热量而温度变化较小。
5. 散热面积：封装表面用于散热的区域。
散热面积越大，散热效率通常越高。
6. 热流密度：单位时间内通过单位面积的热量，通常用W/m²表示。
热流密度高意味着需要更好的散热解决方案。
7. 温度梯度：温度随位置变化的率。
在封装设计中，需要控制温度梯度，以避免局部过热。
8. 时间常数：热扩散系数的一个指标，反映了材料内部温度变化的速率。
在封装设计中，这些热参数必须综合考虑，以确保封装能够满足电路的散热需求，同时避免因温度过高或过低导致的性能下降或损坏。
封装设计人员会使用这些参数来优化封装结构和材料选择，以及制定热管理系统的设计方案。
半导体和集成电路封装热度量
1 对于一个指定封装外形尺寸内，影响 θja的因数。 ....................................................................... 2 2 倍增因数...................................................................................................................... 5 3 针对典型 128 薄型四方扁平 (TQFP) 封装的 Ψjt......................................................................... 8
1.2 测试卡影响
最近，JEDEC 已经建立了一组标准用来测量并报告 IC 封装的散热性能。 这些标准全部属于 EIA/JESD 51 项下。 EIA/Semi 也具有一组与 JEDEC 版本完全不同的热标准。 由于 θja不是一个常量，所以在尝试一个比 较前，确定用来计算或测量 θja的标准就变得十分关键。
在 JEDEC 技术规范内，允许两个测试板类型。 一个 1s（单信号层）配置给出了一个针对适度板上组装、 多层系统级 PCB 应用的典型使用值。 一个 2s2p（双信号层、双隐蔽式电源层）配置给出了一个最佳情况 性能估算，假定采用了具有隐蔽式电源和接地层的稀疏板上组装、高走线密度板设计。图 1显示了对于 17 中不同封装类型，针对这两个电路板的 θja差异。 请注意，针对这些模型，所有材料和封装几何图形保持恒 定。
内容
1 Theta-ja (θja) 结至环境和 Theta-jma (θjma) 结至流动空气 ............................................................... 2 2 Theta-jc (θjc) 结至外壳 ...................................................................................................... 5 3 封装的 Psi-jt (Ψjt) 结至顶部 ................................................................................................ 7 4 Theta-jb (θjb) 结至电路板 ................................................................................................... 9 5 Psi-jb (Ψjb)：结至电路板 .................................................................................................. 11 6 工业应用和商用温度范围 ................................................................................................. 11 7 混合定义 .................................................................................................................... 11 8 参考书目 .................................................................................................................... 12
半导体集成电路封装测试基本流程
半导体集成电路封装测试基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!半导体集成电路封装测试是一项关键的半导体制造环节，主要包括了封装和测试两个部分。
半导体器件封装工艺的热传导与性能分析
半导体器件封装工艺的热传导与性能分析近年来，随着电子产品的日益发达，对半导体器件封装工艺的需求也越来越高。
而在封装工艺中，热传导与性能分析成为了一个重要的研究领域。
本文将探讨半导体器件封装工艺中的热传导问题以及其对器件性能的影响。
首先，热传导在半导体器件封装工艺中扮演着重要的角色。
半导体器件内部产生的热量需要通过封装材料传导到散热器或者周围环境中，以避免过热而导致器件性能下降甚至损坏。
因此，在封装工艺中选择合适的热传导材料以及优化热传导结构是十分关键的。
然而，在实际的封装工艺中，热传导问题往往会受到多种因素的影响。
首先是封装材料的选择。
不同的封装材料具有不同的热导率，而其热导率又会受到温度、压力等因素的影响。
因此，在选择封装材料时，需要综合考虑其热导率、稳定性以及与芯片的适配性。
其次，热传导与造成其阻碍的因素也十分重要。
例如，在封装工艺中，接触阻抗、热阻以及热容等都会对热传导产生影响。
接触阻抗是指两个物体接触时由于表面粗糙度而导致的热传导阻力。
热阻则是指材料内部传导热量的阻力。
而热容则是指材料在给定温度下储存的热量。
这些因素的存在会降低热传导效率，从而影响器件的性能。
此外，在封装工艺中，还需要考虑热传导的三种传热方式：导热、对流以及辐射。
导热是指热传导通过物质的直接接触方式进行。
对流则是指通过流体介质的传热方式。
而辐射则是指通过能量的辐射传热方式。
这三种传热方式的存在使得半导体器件封装过程中的热传导变得更加复杂。
对于封装工艺中的热传导问题，热传导模拟和性能分析是必不可少的工具。
通过建立热传导模型，可以模拟器件在不同工作条件下的温度分布情况，从而评估封装工艺的热传导性能。
同时，通过对模型的参数进行优化，可以提高热传导效率，从而改善器件的性能。
在热传导模拟和性能分析中，热传导材料的选择起着至关重要的作用。
常见的热传导材料包括导热膏、金属粉末和石墨片等。
这些材料的选择需要综合考虑热导率、热膨胀系数以及与芯片的配合性。
2023年集成电路封装行业市场分析报告
2023年集成电路封装行业市场分析报告集成电路封装行业是半导体产业的重要领域之一。
随着信息技术的迅速发展，电子产品的规模和种类不断扩大，集成电路封装行业市场需求也呈现出不断增长的趋势。
本文将从市场规模、市场竞争、市场前景等方面进行分析。
一、市场规模据统计，2019年，全球集成电路封装行业市场规模达到了310亿美元。
预计到2025年，这一规模将增长到470亿美元。
在全球范围内，中国市场占据了集成电路封装市场九成以上的市场份额，在亚洲地区更是占据了70%以上的市场份额。
国内集成电路封装市场主要集中在 Pearl River Delta 地区，其中常见的封装形式有PBGA、FCBGA 等。
总体来说，国内集成电路封装行业市场竞争激烈，但是随着国内电子信息产业的不断发展，市场空间也会不断扩大，国内市场的前景依然乐观。
二、市场竞争当前，全球集成电路封装市场主要集中在亚洲地区，其中以台湾、中国大陆、韩国和东南亚等地为主要制造和封装基地。
各个国家和地区的厂商在市场上的竞争越来越激烈。
目前，全球集成电路封装市场主要厂商有：富士通、艾利丹、意法半导体、英飞凌、AMD 和雅典娜等。
在国内市场，集成电路封装行业市场的竞争也日趋激烈。
国内主要的集成电路封装企业有：台积电、中芯国际、华虹半导体、京东方科技、长电科技等。
而伴随着国内半导体产业的不断发展，一大批国内小型封装厂商也不断冒出，为市场提供了更多的选择。
三、市场前景随着信息技术的迅速发展和智能化时代的到来，集成电路封装技术也将随之发展。
未来几年，随着 5G、人工智能、物联网等技术的快速普及，人们对半导体产品的需求将不断增长，尤其是对高端集成电路封装产品的需求将呈现出井喷式的增长趋势。
同时，目前国内半导体产业的整体水平还比较落后，市场空间依然很大，国内集成电路封装行业市场前景依然乐观。
随着国内半导体产业政策的不断支持和引导，国内集成电路封装行业的市场份额将不断提高。
综上所述，集成电路封装行业市场空间广阔，市场竞争激烈，未来前景乐观。
集成电路封装行业市场现状及发展趋势分析报告
集成电路封装行业市场现状及发展趋势分析报告集成电路封装行业发展现状及未来趋势分析集成电路封装行业发展现状及未来趋势分析集成电路封装行业发展现状及未来趋势分析全文随着全球集成电路行业的不断发展，集成度越来越高，芯片的尺寸不断缩小，集成电路封装技术也在不断地向前发展，封装产业也在不断更新换代。
我国集成电路行业起步较晚，国家大力推动科学技术和人才培养，重点扶植科学技术改革和技术创新，集成电路行业发展十分迅速。
而集成电路芯片的PCB做为集成电路生产的重要环节，集成电路芯片PCB业同样发展十分迅速。
归功于我国的地缘和成本优势，靠社会各界市场潜力和人才发展，集成电路PCB在我国具有得天独厚的发展条件，已沦为我国集成电路行业关键的组成部分，我国优先发展的就是集成电路PCB。
近年来国外半导体公司也向中国迁移PCB测试新增产能，我国的集成电路PCB发展具备非常大的潜力。
下面就集成电路PCB的发展现状及未来的发展趋势展开阐释。
关键词：集成电路封装、封装产业发展现状、集成电路封装发展趋势。
一、引言晶体管的问世和集成电路芯片的发生，重写了电子工程的历史。
这些半导体元器件的性能低，并且多功能、多规格。
但是这些元器件也存有细小坚硬的缺点。
为了充分发挥半导体元器件的功能，须要对其展开密封、不断扩大，以同时实现与外电路可信的电气相连接并获得有效率的机械、绝缘等方面的维护，避免外力或环境因素引致的毁坏。
“PCB”的概念正事在此基础上发生的。
集成电路封装行业发展现状及未来趋势分析二、集成电路PCB的详述集成电路芯片封装（packaging，pkg）是指利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置、粘贴固定及连线，引出接线端并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺。
此概念称为狭义的封装。
集成电路PCB的目的，是维护芯片受或少受到外界环境的影响，并为之提供更多一个较好的工作条件，以并使集成电路具备平衡、正常的功能。
中国集成电路设计、制造、封装市场占有率、格局及市场空间发展趋势分析
中国集成电路设计、制造、封装市场占有率、格局及市场空间发展趋势分析根据集成电路功能的不同，集成电路可以分为四种类型：模拟芯片、存储芯片、逻辑芯片、微处理器。
模拟芯片是处理连续性的光、声音、速度、温度等自然模拟信号的芯片。
按技术类型分类：线性芯片、模数混合芯片；应用分类可分为标准型模拟芯片和特殊应用型模拟芯片。
存储器芯片是指利用电能方式存储信息的半导体介质设备，其存储与读取过程体现为电子的存储或释放。
逻辑芯片是对用来表示二进制数码的离散信号进行传递和处理的电路。
分为组合逻辑电路和时序逻辑电路。
微处理器由一片或少数几片大规模集成电路组成的中央处理器。
这些电路执行控制部件和算术逻辑部件的功能。
2018年，我国集成电路设计产业销售额为2519.3亿元，较上年同期增长21.5%，但增速较上年的26.1%有所回落。
随着5G时代的到来，物联网、通信对射频器件的需求不断放大，推动射频器件进入快速发展时期。
根据调查数据报告，整个射频器件市场规模从2017年的150亿美元增长到2023年的350亿美元，6年间的年均复合增长率为14%。
滤波器作为射频器件市场中最大的业务板块，新型天线和多载波聚合推动了对滤波器的更多需求。
预测，其市场规模将从2017年的80亿美元增长至2023年的225亿美元，年均复合增长率达到19%。
一、模拟芯片模拟芯片主要是用来处理电压连续的模拟信号放大、混合、调变工作。
最主要的两大类产品为信号链产品和电源管理芯片，主要包括各种放大器、模拟开关、接口电路、无线及射频IC、数据转换芯片、各类电源管理及驱动芯片等。
2018年世界模拟IC产业销售收入为588亿美元，同比增长10.8%；全球前10大模拟芯片厂商销售额达到361亿美元，同比增长9.4%，占到模拟电IC产业的61.5%从营收规模看，TI一直牢牢占据模拟IC行业的行业龙头地位。
从下游应用看，模拟IC主要应用在网络通信、消费电子、汽车电子、工业控制、计算机等领域。
2023年半导体封装设备行业市场分析现状
2023年半导体封装设备行业市场分析现状半导体封装设备行业是半导体产业链中的关键环节，其主要产品包括芯片封装设备、封装材料等。
随着半导体技术的不断发展和应用范围的不断扩大，半导体封装设备行业也持续保持增长势头。
目前，全球半导体封装设备市场规模已经达到数十亿美元，预计未来几年仍将保持稳定增长。
首先，半导体封装设备市场的规模不断扩大。
随着全球智能手机、平板电脑、电视等消费电子产品需求的不断增长，对封装设备的需求也在增加。
此外，新兴领域如物联网、人工智能等的快速崛起也推动了半导体封装设备市场的发展。
其次，技术创新不断推动行业发展。
在半导体封装设备行业中，技术创新是促使行业发展的关键因素。
新的封装技术如3D封装、超薄封装等的不断推出，为行业带来了新的发展机遇。
此外，随着微电子制造工艺的进一步精细化，对封装设备的要求也在不断提高，这也促使企业不断加大研发投入，推动技术创新。
再次，市场竞争日益激烈。
随着全球半导体封装设备市场规模的扩大，市场竞争变得日益激烈。
国内外众多企业纷纷加大投入，争夺市场份额。
在市场竞争中，提高产品品质、降低生产成本是企业的核心竞争力。
此外，科技创新和企业的研发能力也是竞争的关键。
只有不断推陈出新，不断提高产品的性能和质量，才能在激烈的市场竞争中获得优势位置。
最后，国内市场需求不断增长。
中国作为全球最大的制造业大国，对半导体封装设备的需求也在不断增加。
随着国内产业结构的调整和升级，对技术含量较高的封装设备的需求也在增长。
同时，政府也加大对半导体封装设备行业的支持力度，鼓励企业加大研发投入、提高产品质量，推动该行业的发展。
总之，半导体封装设备行业市场前景广阔，但也面临着激烈竞争和技术创新的挑战。
企业需要加大研发投入，提高产品品质，不断推出具有市场竞争力的新产品。
同时，加强与国内外合作，拓宽市场渠道也是企业发展的重要途径。
在国内市场需求不断增长的同时，企业还应紧密关注国际市场的动向，抓住国际机遇，实现全球布局。
2023年集成电路封装行业市场发展现状
2023年集成电路封装行业市场发展现状集成电路封装行业是电子信息产业的关键支撑产业，为集成电路的物理保护与引脚连接提供必不可少的保障。
当前，随着信息技术的高速发展，电子产品应用日益广泛，封装行业在加工工艺、产品质量和市场规模等方面都出现了许多新的变化。
一、市场规模扩大随着5G技术的飞速发展，移动互联网的普及以及人工智能、物联网等技术的广泛应用，集成电路的市场需求空前增长。
据统计，2019年全球集成电路封装市场规模约为490亿美元，预计至2025年将达到840亿美元以上，市场规模持续扩大。
二、技术水平提高集成电路封装技术越来越高级化、微型化，这要求封装企业不断提高技术水平，逐步实现智能化和自动化生产。
目前，世界上集成电路封装技术领先的厂商主要集中在美国、日本、台湾等地，我国封装技术也在不断提升，已具备在先进封装领域中的竞争力。
三、产业链联动优化集成电路封装行业不仅关注技术，对产业链上下游环节的统筹规划也越来越重视。
封装企业与芯片设计公司、设备供应商、测试企业等形成了良性互动，实现产业链联动优化，提升了整体产业的开发、设计、封装、测试、销售等各环节的效率，推动了行业的发展。
四、环保节能发展在集成电路封装行业的制造过程中，会产生许多废气、废水和废渣等，对环境造成不良影响。
为此，近年来封装行业也逐渐意识到环保节能的重要性，并在生产和技术方面进行了调整和创新。
推广无铅封装、具有环保优势的工艺技术和设备，实现清洁生产，并降低资源消耗和环境污染。
总之，随着信息技术的飞速发展，集成电路封装行业面临的机遇与挑战都更多样化、复杂化，必须推行创新、开拓市场，不断提升技术和服务水平，才能在激烈的市场竞争中立于不败之地。
2024年集成电路市场规模及产业链分析
一、2024年集成电路(IC)市场规模
综合以往市场数据和行业预测，2024年全球集成电路市场规模将超
过2万亿美元。
根据IDC的预测，今年的集成电路市场将以双位数的速度
增长，到2024年底达到2.3万亿美元，同比增长9.2%。
此外，根据市场研究机构Gartner的预测，今年全球集成电路市场规
模将达到2.05万亿美元，同比增长9.4%。
此外，根据研究机构ABI Research的预测，今年全球的集成电路市
场规模将达到2.18万亿美元，同比增长10.1%。
一般来说，集成电路(IC)的产业链分为七大环节，其中包括半导体原
材料制造、半导体设备制造、半导体封装装配、系统设计、电子设备制造、软件开发和运营商服务。
1、半导体原材料制造：该阶段主要包括硅原材料、印制电路板材料、焊料等的生产，标准元件等的生产。
2、半导体设备制造：该阶段主要包括半导体设备设计、制造、安装、调试等工作。
3、半导体封装装配：该阶段主要包括半导体封装组件的设计、安装、测试、压裁等任务。
4、系统设计：部署和配置系统硬件设备，搭建系统的硬件基础设施。
5、电子设备制造：该阶段主要包括电子设备组装、测试等。
半导体封装行业发展现状
半导体封装行业发展现状半导体封装行业，听上去是不是挺高大上的？它就像一位默默无闻的英雄，在电子产品的背后悄悄发光发热。
想象一下，你的手机、电脑，甚至是那些在你家里随便转的智能家居，都离不开它。
封装嘛，就是把那些小小的芯片保护起来，确保它们能在这个五光十色的世界里安安稳稳地工作。
就像我们平时穿衣服保护自己一样，封装能防止芯片受潮、受热，还能提高它们的性能，真是贴心的“小棉袄”呢！现在，咱们来聊聊这个行业的现状吧。
这几年，半导体封装行业可是风生水起，简直就像那长了翅膀的小鸟，飞得越来越高。
这一切都跟科技的发展息息相关，大家都在追求更快、更好、更强的电子产品。
你看，智能手机、可穿戴设备、汽车电子……这可都是需要高性能封装的“吃饭家伙”。
所以，封装技术也在不断进化，像是化身成了一个追求极致的运动员，每天都在努力提升自己的能力。
你知道吗，全球的半导体封装市场真的是个“金矿”，根据一些研究，未来几年，它的市场规模还会继续扩大，像雪球一样越滚越大。
各大企业纷纷投入资金，就像小孩儿在游乐场里争先恐后地跑向滑梯，大家都想在这个行业里分一杯羹。
各国的竞争可真是激烈，真是让人目不暇接。
我们说“人多好办事”，但人多了，竞争也更大了，大家都想在这个领域脱颖而出，成为那个最闪亮的星。
再说技术方面，封装技术也在不断革新，新的材料、新的工艺层出不穷。
比如，3D封装技术就像是为芯片搭建了一个豪华别墅，让它们在空间上得到了充分的发挥。
这种新技术能把更多的功能集成在一个小小的芯片上，简直就是为小空间里的“大梦想”铺平了道路。
行业里的研发人员可谓是像一群热火朝天的小蜜蜂，忙得不可开交，专注于提升封装的性能和可靠性。
不过，说到市场竞争，咱也得提提那些挑战。
最近，国际形势变化莫测，芯片短缺、原材料价格上涨，简直像一股冷风刮过来，让不少企业措手不及。
这些因素就像是生活中的“小石子”，让企业在前进的道路上多了些波折。
可是，这可没能阻止大家的步伐，反而更激励了他们的斗志。
2023年半导体封装用引线框架行业市场规模分析
2023年半导体封装用引线框架行业市场规模分析引线框架是半导体封装的重要组成部分，其中包括铜线材料、塑料基板等材料，目前被广泛应用于集成电路、功率半导体和LED等领域。
随着新一代科技的发展和推广，引线框架在封装技术中的应用也日益增多。
那么，引线框架行业市场规模是多少呢？引线框架这一市场涉及多个领域，我将分别从集成电路、功率半导体和LED三个方面进行分析，以解释引线框架的市场规模。
一、集成电路封装引线框架市场规模分析集成电路是大家较为熟悉的一个领域，引线框架在这方面的应用主要有两种：QFP （Quad Flat Package）和BGA（Ball Grid Array）封装。
QFP封装是一种“芯片外露型”的集成电路封装，它通过引线来连接集成电路芯片与PCB板，因其结构简单、制造流程成熟、可靠性高等特点，一直被使用广泛。
QFP 封装中，引线的主要材料是铜线，占据了整个市场的绝大多数。
据市场调研机构Gartner的数据显示，在2019年，QFP封装的市场规模为539亿美元。
BGA（Ball Grid Array）封装也被广泛应用于集成电路领域。
作为一种不带引线的封装形式，BGA封装绕开了连接导线后对整个电路布局进行优化，使得产品在高频、高速和多IO等方面有显著的优势。
BGA封装中，球形焊球可以在连接芯片和PCB板间发挥作用，其容错性和抗冲击性也更强。
根据IDC的数据，在2019年，全球BGA封装市场规模达到142亿美元。
二、功率半导体封装引线框架市场规模分析功率半导体这个领域，其芯片封装的功能要求不同于集成电路。
功率半导体封装主要有三种，分别是TO、DIP和SMD。
TO封装是一种功率半导体芯片的“金属外壳型”封装，采用引线框架作为电子元器件与外部世界连接的一种方式，主要用于散热和引线连接等方面。
DIP和SMD是另外两种功率半导体封装形式，其与TO封装最大不同的是内部没有金属外壳，为裸露封装方式。
DIP封装的引线通常是颜色的镀金铜线，厚度在0.6mm以下，而SMD的精度要求更高，其细小的引线通常只有0.3mm左右的规格。
IC封装的热特性
注意ΘJC 表示的仅仅是散热通路到封装表面的电阻，因此ΘJC 总是小于ΘJA。ΘJC 表 示是特定的、通过传导方式进行热传递的散热通路的热阻，而ΘJA 则表示的是通过传导、 对流、辐射等方式进行热传递的散热通路的热阻。
ΘCA 是指从管壳到周围环境的热阻。ΘCA 包括从封装外表面到周围环境的所有散热通 路的热阻。
JESD51-7 规范中描述的热测试电路板非常适合 Maxim IC 的应用。
材质： FR-4 板层：两个信号层(顶层和底层)和两个中间层。 成品板厚：1.60 ±16mm 金属厚度：
* 顶层和底层：2 盎司铜(成品厚度 0.070mm) * 两个中间层：1 盎司铜(成品厚度 0.035mm)
介质层厚度：0.25mm 到 0.50mm 板尺 寸：76.20mm x 114.30mm ±0.25mm (对于某一边小于 27mm 的封装)。
Maxim 网站(制造商、布线、产品、QA/可靠性、采购信息)中给出了常用的 IC 热阻值。
定义
以下章节给出了 Theta (Θ)、Psi (Ψ)的定义，这些标准参数用来表示 IC 封装的热特 性。
ΘJA 是结到周围环境的热阻，单位是°C /W。周围环境通常被看作热“地”点。ΘJA 取决于 IC 封装、电路板、空气流通、辐射和系统特性，通常辐射的影响可以忽略。ΘJA 专 指自然条件下(没有加通风措施)的数值。
热阻的重要性Байду номын сангаас
半导体热管理技术涉及到热阻，热阻是描述物质热传导特性的一个重要指标。计算时， 热阻用“Theta”表示，是由希腊语中“热”的拼写“thermos”衍生而来。热阻对我们来说 特别重要。
IC 封装的热阻是衡量封装将管芯产生的热量传导至电路板或周围环境的能力的一个标 准。给出不同两点的温度，则从其中一点到另外一点的热流量大小完全由热阻决定。如果已 知一个 IC 封装的热阻，则根据给出的功耗和参考温度即可算出 IC 的结温。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Theta-ja (θja) 结至环境和 Theta-jma (θjma) 结至流动空气
1 Theta-ja (θja) 结至环境和 Theta-jma (θjma) 结至流动空气
结至环境热阻，θja，是最常见的报告的热度量，它也是最经常被误用的。θja是安装在特定测试试件上 IC 封 装散热性能的度量。 θja的目的是给出一个封装的相对散热性能可与之进行比较的度量值。 因此，TI 器件的 散热性能可以与其他公司生产的器件相比较。 当两家公司使用标准化测试来测量 θja时，这是可行 的，JEDEC 在 EIA/JESD 51 系列文档中具体说明了此类测试。 然而，有时并未遵循 JEDEC 条件，并且对 于标准的偏离也未记录在案。 这些测试变化会对 θja的测得值产生很大的影响。 因此，除非使用 θja值来公布 测试条件，否则这些测试条件值得怀疑。
使用以下步骤来执行 θja测量（总结自 EIA/JESD 51-1）： Step 1. 一个部件，通常是一个安装在测试版上的集成电路 (IC) 封装，此封装包含一个能够耗散功率并 测量最大芯片温度。
Step 2. 测试芯片的温度感测组件被校准。 Step 3. 封装/测试版/系统被放置在一个不通风 (θja) 或空气流通 (θma) 环境中。 Step 4. 一个已知功率在测试芯片内耗散。 Step 5. 在达到稳定状态后，结温被测量。 Step 6. 已测得的环境温度与测得的结温之间的差异被计算出来，并除以耗散的功率，从而得出一个以
表 1列出了在所有材料保持恒定时，将影响指定封装外形尺寸内 θja的因数。 第一列列出了因数，而第二列 给出了凭经验法则估算出的此因数所造成的影响。
影响 θja的因数 PCB 设计 芯片或基板尺寸 内部封装几何形状 高度 外部环境温度 功率耗散
表 1. 对于一个指定封装外形尺寸内，影响 θja的因数。
影响强度（经验法则） 强 (100%) 强 (50%) 强 (35%) 强 (18%) 弱 (7%) 弱 (3%)
2
半导体和集成电路 (IC) 封装热度量
ZHCA543B – December 2003 – Revised July 2012
SPRA953 — /sc/techlit/SPRA953 版权 © 2003–2012, Texas Instruments Incorporated
J/A (5C/W) % Shift
216
108
80
60
70
50
60
50
40
40
30
30
20
20
10
10
0
0
Dip 20 Cu Dip 24 Cu QFP 100 Cu QFP 120 A−42 QFP 132 A−42 QFP 132 C QFP 160 A−42 QFP 208 Cu QFP 208 + H.S. QFP 240 Cu PLCC 20 Cu PLCC 28 Cu PLCC 68 Cu PLCC 84 Cu SOJ LOC 32 A42 SOJ LOC 32 Cu SOIC 8 Cu
内容

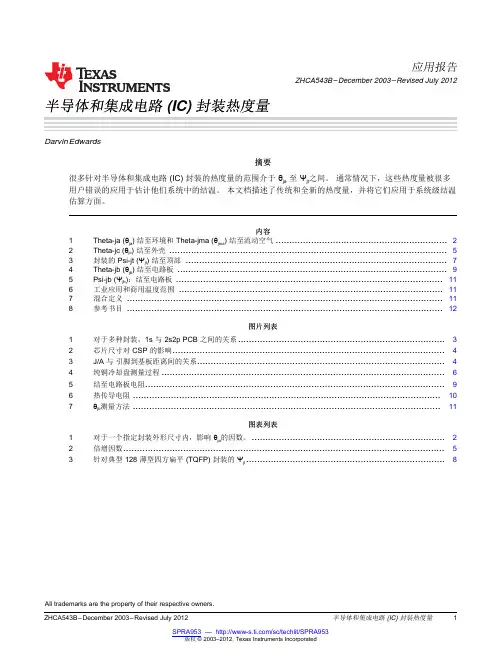

1 Theta-ja (θja) 结至环境和 Theta-jma (θjma) 结至流动空气 ............................................................... 2 2 Theta-jc (θjc) 结至外壳 ...................................................................................................... 5 3 封装的 Psi-jt (Ψjt) 结至顶部 ................................................................................................ 7 4 Theta-jb (θjb) 结至电路板 ................................................................................................... 9 5 Psi-jb (Ψjb)：结至电路板 .................................................................................................. 11 6 工业应用和商用温度范围 ................................................................................................. 11 7 混合定义 .................................................................................................................... 11 8 参考书目 .................................................................................................................... 12
图片列表
1 对于多种封装，1s 与 2s2p PCB 之间的关系 ............................................................................ 3 2 芯片尺寸对 CSP 的影响.................................................................................................... 4 3 J/A 与 引脚到基板距离间的关系........................................................................................... 4 4 纯铜冷却盘测量过程 ........................................................................................................ 6 5 结至电路板电阻.............................................................................................................. 9 6 热传导电阻 ................................................................................................................. 10 7 θjb测量方法 ................................................................................................................. 11
All trademarks are the property of their respective owners.
ZHCA543B – December 2003 – Revised July 2012
半导体和集成电路 (IC) 封装热度量
1
SPRA953 — /sc/techlit/SPRA953 版权 © 2003–2012, Texas Instruments Incorporated
半导体和集成电路 (IC) 封 – December 2003 – Revised July 2012
Darvin Edwards
摘要
很多针对半导体和集成电路 (IC) 封装的热度量的范围介于 θja 至 Ψjt之间。 通常情况下，这些热度量被很多 用户错误的应用于估计他们系统中的结温。 本文档描述了传统和全新的热度量，并将它们应用于系统级结温 估算方面。
1.2 测试卡影响
最近，JEDEC 已经建立了一组标准用来测量并报告 IC 封装的散热性能。 这些标准全部属于 EIA/JESD 51 项下。 EIA/Semi 也具有一组与 JEDEC 版本完全不同的热标准。 由于 θja不是一个常量，所以在尝试一个比 较前，确定用来计算或测量 θja的标准就变得十分关键。
°C/W 为单位的 θja值。
1.1 使用方法
很不幸的是，θja常常被系统设计人员用来估算他们系统中所使用的器件的结温。 这个等式通常被认为可有效
地根据 θja来计算结温：
( ) T junction = Tambient + q ja ´ Power
(1)
这是 θja热参数的误用，这是因为 θja是一个并不专属于封装的可变函数，它也是诸如已安装部件上印刷电路 板 (PCB) 的设计和布局布线等很多其它系统级特性的函数。 实际上，测试板是一个焊接在器件引线上的散 热片。 对测试板的设计或配置的改变将改变散热片的效率，并因此改变 θja。 事实上，在不通风的环境 中，JEDEC 定义的 θja测量，大约芯片产生的功率的 70-95% 由测试板耗散，而不是从封装的表面散发。 由 于系统板很少接近被用来确定 θja的测试试件，θja使用公式 1的应用将导致极端错误的值。
