气浮溶气释放器选型和图样与安装方式
污水处理设备选型参考之加压溶气组合气浮
污水处理设备选型参考之加压溶气组合气浮气浮即水处理中的气浮法，是在水中形成高度分散的微小气泡，粘附废水中疏水基的固体或液体颗粒，形成水-气-颗粒三相混合体系，颗粒粘附气泡后，形成表观密度小于水的絮体而上浮到水面，形成浮渣层被刮除，从而实现固液或者液液分离的过程，气浮法现在广泛用于污水处理工艺预处理阶段，常见的气浮设备有加压溶气组合气浮、浅层气浮、涡凹气浮、电解气浮等，这次我就加压溶气组合气浮设备和各位大神开展简单的交流，希望大神拍砖指正。
设备简介［设备种类］♦加压溶气组合气浮加压溶气组合气浮设备主要用于水中比重近于LO的微细悬浮颗粒的分离和去除。
其工作原理就是在水中通入大量微细气泡，使其粘附于杂质颗粒上造成整体密度PQ的状态,靠浮力使其上升至水面而使固液分离的一种净水法。
♦涡凹气浮污水进入反应段后在上升的过程中通过充气段与曝气机产生的微气泡充分混合，曝气机将水面上的空气通过抽风管道转移到水下。
曝气机的工作原理是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气通过曝气机输入水中，填补真空，微气泡随之产生并螺旋型地上升到水面，空气中的氧气也随之溶入水中。
由于气水混合物和液体之间密度的不平衡，产生了一个垂直向上的浮力，将悬浮物和油类物质带到水面。
上浮过程中，微气泡会附着到悬浮物上，到达水面后悬浮物便依靠这些气泡支撑和维持在水面。
浮在水面上的S悬浮物间断地被刮沫机去除。
刮沫机沿着整个液面运动，并将浮渣从气浮槽的进口端推到出口端的浮渣排放管道中，从而到达固液分离的目的。
♦浅层气浮浅层气浮也是溶气气浮的一种，也配套有溶气系统，不过浅层气浮是一个先进的快速气浮系统，在传统气浮理论的根底上又成功运用了“浅层理论”和“零速原理。
通过精心的设计，集凝聚、气浮、撇渣、沉淀为一体，是一种水质净化的高效设备，通常用在造纸行业中纸浆的回收和去除。
♦电解气浮将含有电解质的污水作为电解介质通入直流电开展电解，电解装置一般采用不溶性电极，阳极为钛板镀铉，阴极为SUS316,废水在直流电场的作用下水被电解，阳极析出氧气和氯气，在阴极析出H2,电解产生的气泡粒径很小而且密度也小。
GTV溶气释放器规格及参数
、 GTV溶气释放器规格及参数注：1、额定流量是指0.3 Mpa压Array力工作状态下所测定的溶气水出流量。
2、作用范围指在正常工作下，单个释放器所服务的范围。
3、GTV 型释放器材质：不锈钢304。
4、用户如需特殊要求可定制：如流量、材质。
二、GTV溶气释放器安装示意图：A 溶气水泵B GR压力溶气罐C GTV溶气释放器φ作用范围１进水管２压缩空气管３溶气出水管４压缩空气反冲管一、 GTJ溶气释放器规格及参数注：1、额定流量是指0.3 Mpa压力工作状态下所测定的溶气水出流量。
2、作用范围指在正常工作下，单个释放器所服务的范围。
3、GTJ 型释放器材质：铸铁、不锈钢。
4、用户如需特殊要求可定制：如流量、材质。
二、GTJ溶气释放器安装示意图：A 溶气水泵B GR压力溶气罐 C水射器D GTJ溶气释放器φ作用范围１进水管２压缩空气管３溶气出水管４压缩空气反冲管一、 GTS溶气释放器规格及参数2、作用范围指在正常工作下，单个释放器所服务的范围。
3、GTS 型释放器材质：铜、不锈钢。
4、用户如需特殊要求可定制：如流量、材质。
二、GTS溶气释放器安装示意图：A 溶气水泵B GR压力溶气罐C GTS溶气释放器φ作用范围１进水管２压缩空气管３溶气出水管一、 ZW 溶气释放器规格及参数注：1、额定流量是指0.3 Mpa压力工作状态下所测定的溶气水出流量。
2、作用范围指在正常工作下，单个释放器所服务的范围。
3、ZW 型释放器材质：不锈钢304。
4、用户如需特殊要求可定制：如流量、材质。
二、ZW 溶气释放器安装示意图：A 溶气水泵B GR压力溶气罐C ZW溶气释放器φ作用范围１进水管２压缩空气管３溶气出水管。
高效溶气气浮装置技术选型手册
高效溶气气浮装置技术选型手册
高效溶气气浮装置主要用于水中比重近于1.0的微细悬浮颗
粒的分离和去除。
高效溶气气浮装置(DAF)就是在水中通入大量
微细气泡，使其粘附于杂质颗粒上造成整体密度ρ<1.0的状态，
靠浮力使其上升至水面而使固液分离的一种净水方法。
工作原理：
主要利用微气泡发生装置产生的溶气水中的微气泡，与水中的微
细悬浮颗粒粘合在一起，随气泡浮升到水面，形成浮渣，使水中
微细悬浮颗粒得到去除。
主要特点：
➢外形紧凑，占地小。
➢设计合理，电耗省。
➢溶气效率高，操作方便，维护简单。
➢处理效果稳定，机电仪实现了一体控制。
➢按不同的水质及工艺要求：
➢可提供单微气泡发生装置或双微气泡发生装置；
➢可提供溶气水压力调整系统。
适用范围：
➢造纸白水纸浆回收及清水回用
➢各种重金属离子的去除
➢炼油废水、油污分离
➢制革废水杂质去除
➢印染废水色度及杂质去除
➢各类生物处理后污泥、膜的固液分离
➢污泥浓缩
技术参数表：
注：溶气水回流比按30%设计；水力表面负荷：3～5m 3/m 2·h ；停留时间：15～30min 。
外形结构图
刮沫机
溶气系统气浮池体平台栏杆1234。
气浮池
气浮池1、设计说明由于废水的固体悬浮物含量很高,且含有大量的蛋白，所以设一气浮池,分离提取蛋白质,提高经济效益，同时减轻后续处理构筑物的压力。
该气浮池采用部分回流的平流式气浮池，并采用压力溶气法。
2、参数选取设计水量：Q总=4800m3/d=200m3/h=0.056m3/s选用两个池子,所以每个单池的流量Q=0.056/2=0.028m3/s反应时间取15min，接触室上升流速取20mm/s，气浮分离速度取2.5mm/s，溶气罐过流密度取150m3/(h•m2), 溶气罐压力取2.5kgf/cm2，气浮池分离室停留时间为15min。
水质情况：预计处理效果项目CODCr BOD5 SS进水水质（mg/L）9008 3694 1340去除率（％）40 40 80出水水质（mg/L）5405 2216 2683、设计计算(1) 反应池：采用穿孔旋流反应池反应池容积W = 50m3 采用两个池,则单池为25m3反应池面积考虑与调节池的连接，取有效水深H = 2.5m，则反应池面积S = W / H = 25/3=8.33m2孔室分4格: 1.5m×1.5m×4个=9m2每格面积S1=S/4=8.33/4=2.08m2采用边长为1.5m的正方形平面T=1.5minv2=0.2m/s,中间孔口流速 取用v1=1.0m/s,v==注：表中孔口流速f=⎨孔口面积水头损失h=1.06vn-空口流速,m/sQ-流量,m3/stn-反应历时,minT-反应时间,取15ming-重力加速度,取9.81N/m2孔口旋流反应池计算如下:孔口旋流反应池计算孔口反应历时t(min) 孔口流速（m/s）孔口面积(m2) 水头损失(m)进口处0 1.00 0.056 0.054一、二格间T/4=3.75 0.67 0.084 0.024二、三格间2T/4=7.5 0.48 0.117 0.012三、四格间3T/4=11.25 0.35 0.160 0.007出口处T=15 0.2 0.28 0.0020.099（2）气浮池①气浮所需的释气量：= =400 L/h②所需空压机额定气量：=0.0093m3/min故选用Z—0.025/6空压机两台，一用一备，设备参数：排气量0.025m3/min，最大压力6kgf/cm2，电动机功率0.375kw。
溶气气浮操作说明
气浮操作说明操作规程江苏泉溪环保设备有限公司气浮操作规程本套设备包括调节池，气浮池，溶气罐，水泵等电机设备。
本设备电源采用三相四线制。
380v 本设备采用手动控制，污水泵为手动控制。
一开机准备检查电源电压是否正常，电器控制系统正常，电机运行正常，运行方向正确。
设备第一次开机时，应采用清水按流程示意流经设备和管道，检查设备和管道中有无异物。
长期停机后第一次开机，应手动转电机，检查其是否转动灵活。
二设备开机1 配药将水和药投入加药桶内，开启搅拌机，将药搅拌均匀。
PAC配制浓度为30%, PAM配制浓度为％。
（PAM搅拌时间不低于35 分钟）2 配制溶气水打开溶气罐进水阀,进气阀。
启动空压机和溶气泵, 将水位保持在1/3—1/2之间。
压力在0。
25—0°35Mpa. 配置溶气水时不能开启出水阀门。
打开溶气水出水阀，调节溶气水使其在气浮接解池内分布均匀。
打开污水进水阀，加药阀。
开启污水泵和加药泵。
调节污水进水量。
观察沉淀池水中的矾花的大小，调节加药量（矾花颗粒直径为1mm 以上最佳）定期给污泥池排泥和气浮刮渣。
（渣厚3—5 厘米）三设备停机先关闭污水泵,再关加药泵,然后关闭加药泵出药阀. 启动刮渣机.刮清气浮池上部浮渣,关闭刮渣机. 停止进水十分钟后关闭溶气罐进水阀和进气阀.然后关闭管道泵,空压机.关闭总电源.四、日常维护1、每周检查1）检查设备的电气线路和停止功能是否正常；2）检查设备的运行状态是否平稳，是否有异常响声。
2、每日检查1）检查整机运行是否正常，是否有异常响声；2）每天至少运行一次, 每次至少运行60 分钟;3、减速机中的润滑油需定期更换，一般设备投入正常使用，运转半个月后需更换新油，以后每隔三个月更换一次油，平时应注意减速器油位（具体维护参见减速机使用说明书）。
五注意事项1）设备必须定有专人操作2）溶气罐最高运行压力不得超过。
3）调节设备进水量时注意水泵出水水管内压力不易太大，以避免水泵负荷太大，影响水泵的使用寿命。

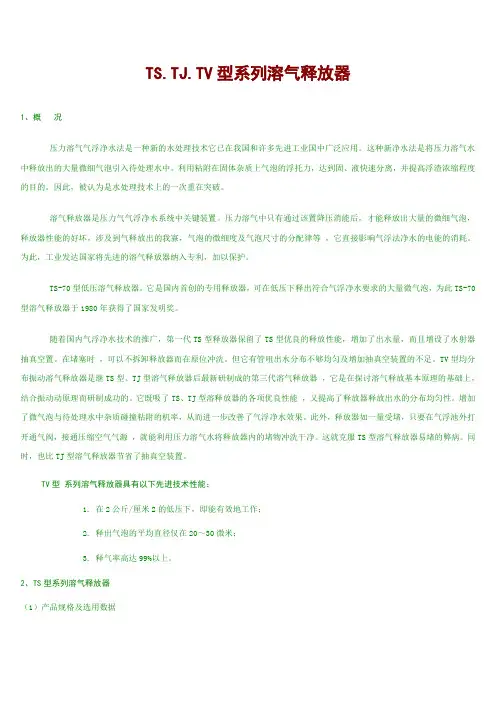

TS、TJ、TV型溶气释放器
型系列溶气释放器1、概况压力溶气气浮净水法是一种新的水处理技术它已在我国和许多先进工业国中广泛应用。
这种新净水法是将压力溶气水中释放出的大量微细气泡引入待处理水中。
利用粘附在固体杂质上气泡的浮托力，达到固、液快速分离，并提高浮渣浓缩程度的目的。
因此，被认为是水处理技术上的一次重在突破。
溶气释放器是压力气气浮净水系统中关键装置。
压力溶气中只有通过该置降压消能后，才能释放出大量的微细气泡，释放器性能的好坏，涉及到气释放出的我寡，气泡的微细度及气泡尺寸的分配律等，它直接影响气浮法净水的电能的消耗。
为此，工业发达国家将先进的溶气释放器纳入专利，加以保护。
TS-70型低压溶气释放器。
它是国内首创的专用释放器，可在低压下释出符合气浮净水要求的大量微气泡，为此TS-70型溶气释放器于1980年获得了国家发明奖。
随着国内气浮净水技术的推广，第一代TS型释放器保留了TS型优良的释放性能，增加了出水量，而且增设了水射器抽真空置。
在堵塞时，可以不拆卸释放器而在原位冲洗。
但它有管咀出水分布不够均匀及增加抽真空装置的不足。
TV型均分布振动溶气释放器是继TS型、TJ型溶气释放器后最新研制成的第三代溶气释放器，它是在探讨溶气释放基本原理的基础上，结合振动动原理而研制成功的。
它既吸了TS、TJ型溶释放器的各项优良性能，又提高了释放器释放出水的分布均匀性。
增加了微气泡与待处理水中杂质碰撞粘附的机率，从而进一步改善了气浮净水效果。
此外，释放器如一量受堵，只要在气浮池外打开通气阀，接通压缩空气气源，就能利用压力溶气水将释放器内的堵物冲洗干净。
这就克服TS型溶气释放器易堵的弊病。
同时，也比TJ型溶气释放器节省了抽真空装置。
TV型系列溶气释放器具有以下先进技术性能：1. 在2公斤/厘米2的低压下，即能有效地工作；2. 释出气泡的平均直径仅在20～30微米；3. 释气率高达99%以上。
2、TS型系列溶气释放器（1）产品规格及选用数据3、TJ型系列溶气释放器(1) 产品规格及选用数据TJ型溶气释放器目前有五种规格，其压力、出流量及作用范围参见下表，以供设计时选用。
气浮机释放器规格参数
气浮机释放器规格参数摘要：I.气浮机释放器简介A.气浮机释放器的作用B.气浮机释放器的分类II.气浮机释放器规格参数A.气浮机释放器的工作压力B.气浮机释放器的流量C.气浮机释放器的接口尺寸D.气浮机释放器的材质III.气浮机释放器应用领域A.污水处理B.工业废水处理C.饮用水处理D.其他应用场景IV.选择气浮机释放器的注意事项A.考虑工作环境和使用要求B.选择合适的规格参数C.关注产品质量与售后服务正文：气浮机释放器是一种用于控制气浮机运行的关键设备，其作用是通过释放气泡，促使污水中的悬浮颗粒聚集在一起，便于后续的固液分离。
根据释放器的工作原理和结构特点，气浮机释放器可分为多种类型，如压力式、重力式、射流式等。
在选购气浮机释放器时，需要关注其规格参数。
首先，气浮机释放器的工作压力是一个重要的参数，直接影响到气浮机的工作效果。
用户应根据实际应用场景选择合适的工作压力。
其次，气浮机释放器的流量也是一个关键指标，关系到气浮机的处理能力。
用户应根据处理规模和工艺要求选择合适的流量。
此外，气浮机释放器的接口尺寸应与气浮机的进出口尺寸相匹配，以确保设备连接的顺利进行。
最后，气浮机释放器的材质也是一个重要因素，不同的材质具有不同的耐腐蚀性能和使用寿命。
用户应根据使用环境和水质条件选择合适的材质。
气浮机释放器广泛应用于污水处理、工业废水处理、饮用水处理等领域。
在污水处理中，气浮机释放器可用于去除污水中的油脂、悬浮物等污染物；在工业废水处理中，气浮机释放器可用于去除废水中的重金属离子、有机物等有害物质；在饮用水处理中，气浮机释放器可用于去除水中的藻类、悬浮物等，保障供水的安全与卫生。
麦斯特气浮溶气释放头-概述说明以及解释
麦斯特气浮溶气释放头-概述说明以及解释1.引言1.1 概述概述麦斯特气浮溶气释放头是一种具有重要应用价值的新型装置，在水处理、污水处理等领域中得到了广泛的应用。
它能够有效地将气体溶解在液体中，并将其释放出来，以实现溶气和浮气的目的。
这种装置的设计特点独特，应用领域广泛，具有很大的发展潜力。
本文将从麦斯特气浮溶气释放头的原理、设计特点以及应用领域等方面进行详细介绍和分析。
在正文部分，我们将首先阐述麦斯特气浮溶气释放头的工作原理，包括气体溶解、释放和浮气作用原理。
然后，我们将介绍其设计特点，包括结构设计和材料选择等方面。
最后，我们将探讨麦斯特气浮溶气释放头在水处理、污水处理等领域的应用情况，并对其应用前景进行展望。
通过本文的阐述和分析，读者将能够深入了解麦斯特气浮溶气释放头的原理和设计特点，以及其在各个领域中的应用情况。
同时，我们也将展望其未来的发展方向，并对其优势进行总结。
麦斯特气浮溶气释放头作为一种创新的装置，将为相关领域的研究和应用带来新的突破和发展机遇。
1.2文章结构文章结构部分的内容可以包括以下内容：文章结构是指文章的整体组织形式和章节顺序。
本文按照以下结构组织：第一部分是引言部分，包括概述、文章结构和目的。
在概述部分，对麦斯特气浮溶气释放头进行简要介绍，引发读者的兴趣。
在文章结构部分，说明文章的整体组织结构，包括引言、正文和结论三个部分。
最后，在目的部分，说明本文的写作目的，即通过对麦斯特气浮溶气释放头的原理、设计特点和应用领域的深入探讨，总结其优势，并展望其未来发展。
第二部分是正文部分，主要分为三个小节：麦斯特气浮溶气释放头的原理、设计特点和应用领域。
在原理部分，详细介绍麦斯特气浮溶气释放头的工作原理和基本原理，包括其通过气浮溶气现象实现气体的释放，并分析其具体的机制。
在设计特点部分，分析麦斯特气浮溶气释放头的设计特点，包括其结构、材料和工艺等方面的特点，以及为什么这些特点对其性能具有重要影响。
气浮溶气释放器选型和图样及安装方式
气浮溶气释放器选型和
图样及安装方式
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
圆形钢制结构，是水处理机的主体和核心。
内部有释放器、均布器、污泥管、出水管、污泥槽、刮板及传动系统等。
释放器置于气浮机的中央位置，是产生微气泡的关键部件，溶气罐来的溶气水在这里与废水充分混合，突然释放，产生剧烈搅动和涡流，形成直径约为20－80um的微气泡，从而附于废水中的絮凝体上，从而降低絮凝体的上升比重，清水彻底分离出来，均布器程锥形的结构，连接于释放器上，主要作用是将分离出来的清水和污泥均匀散布于罐体中，出水管均布于罐体下部，并通过一根直立管连接到罐上部溢出，溢出口没有水位调节手柄，便于调节罐内水位，污泥管安装于罐体底部，用于排出沉淀物，罐体上部没有污泥槽，槽上有刮板，刮板不停转动，不断将上浮的污泥刮到污泥槽内，自流至污泥池内.
溶气系统主要由溶气罐、储气罐、空气压缩机、高压泵组成，溶气罐是系统中最关键的部分，其作用就是实现水和空气的充分接触，加速空气溶解。
它是一个密闭耐压钢罐，内部设计有挡板、隔套、可以加速气体和水体的分散、传质过程，提高溶气效率。
[讲解]溶气释放器选型及应用
![[讲解]溶气释放器选型及应用](https://img.taocdn.com/s3/m/1939dcb4294ac850ad02de80d4d8d15abf230045.png)
溶气释放器选型及应用产品介绍：压力溶气气浮净水法，是一种新的水处理技术，它已经在我国和许多先进工业国中广泛应用。
这种新净水法是将压力溶气水中释放出的大量微细气泡引入待处理水中，利用粘附在固体杂质上的气泡的浮托力，达到固、液快速分离，并提高浮渣浓缩程度的目的。
溶气释放器是压力溶气气浮净水系统中的关键装置。
压力溶气水只有通过该装置降压消能后，才能释放出大量的微细气泡，释放器性能的好坏，涉及到气泡释放量的多寡，气泡的微细度及气泡尺寸的分配律等，它直接影响气浮法净水的效果及电能的消耗。
TV型均分布震动溶气释放器是继TS型、TJ型溶气释放器后最新研制的第三代溶气释放器，它是在研究溶气释放基本原理的基础上，结合振动原理而研制成功的。
它既吸收了TS、TJ型溶气释放器的各项优良性能，又提高了释放器释出水的分布均匀性。
增加了微气泡与待处理水中杂质碰撞粘附的机率，从而进一步改善气浮净水效果。
此外，释放器如一旦受堵，只要在气浮池外打开通气阀，接通压缩空气气源，就能用压力溶气水将释放器内的堵物冲洗干净。
这就克服了TS型溶气释放器易堵的弊病。
同时，也比TJ型溶气释放器节省了抽真空装置。
TS、TJ、TV型系列溶气释放器都具有以下先进技术性能：1. 在0.20MPa的低压下，即能有效地工作；2. 释出气泡的平均直径仅在20～30微米；3. 释气率高达99％以上。
一、TS型溶气释放器产品结构特性孔口-多孔室-小平行圆盘缝隙-管咀。
1. 在0.15MPa以上，可释放溶气量的99%。
释出的微气泡密集，直径为20～40μm，在0.20MPa压力下即能正常工作；2. 孔盒易堵塞，单个释放器出流量小，作用范围较小；TS型溶气释放器共有五种型号，它们在不同压力下的流量和作用范围见下表：二、TJ型溶气释放器TJ型溶气释放器内有一可升降的舌簧。
正常工作时该舌簧利用泵的压力，（通过水射器及抽真空管传递）处于工作位置。
如当水中杂质堵塞释放器影响正常释气时，则可开启水射器的后闸门，使水射器工作。
溶气气浮作业指导用书
溶气气浮系统作业指导书部编制1、处理工艺流程及说明1.1改造后整个污水处理系统的流程：油剂废水、短纤清洗废水加药装置生活污水集水井废水收集池气浮装置浮渣池原污水处理系统清水池城市管网1.2 气浮工艺流程图（附图）2、反应原理该气浮净水法是在高压情况下，使水溶入大量的气体为工作液体，在骤然减压时，释放出无数微细气泡与经过混合反应的水中杂质粘附在一起，使其絮凝体的比重小于1，从而浮于液面上，形成泡沫（即气、水、颗粒）三相混合体，从而使污染物得以从废水分离出来，达到净化的目的。
加入混凝剂的废水和溶气罐高压输出的溶气水同时在气浮池内反应凝聚，从原始胶体凝聚成絮凝体的过程就是该机的工作过程。
整个反应原理为药剂扩散、混凝水解、杂质胶体脱稳胶体聚集，微絮粒碰聚，使胶体颗粒径从0.001微米凝聚成2毫米絮凝体迅速上浮,排出用刮渣机定时刮排,经过反应浮选后的排放水从集水槽内自动流出。
气浮净水法与一般沉淀相比，有如下优点：a、单位面积产量提高3～5倍；b、池中停留时间缩短70～85%；c、占地面积小，可减少60～75%；d、操作简单，废渣排放方便，泥渣体积减小50～80%；e、造价低，混凝剂的投加量少，可随意开停，管理方便。
3、加药聚凝部分3.1装置材质：Q235-A碳钢防腐。
絮凝剂加药装置由二只搅拌箱，二只溶液箱及4台进口计量泵(二用二备)，二套SS304不锈钢材质的搅拌装置以及辅助设备、管路、阀门（ABS）等组成；整套设备的电控柜、管道、阀门等全部都固定在一个碳钢底盘上，并配有平台、扶梯。
(2)搅拌箱带有搅拌机、SS304搅拌轴和叶轮、液位计、必要的连接管道及附件；搅拌箱的有效容积为0.60m3。
(3)溶液箱设有进药液口、出药液口、排污口、溢流口、液位计等组成，溶液箱的有效容积为1.50m3。
3.2、回流水溶气释放部分气浮效果的好坏，主要取决于回流水溶气及释放的效果。
本气浮采用高效节能的溶气和释放设备。
使空压机的压缩空气和处理后通过水泵加压的回流水在溶气罐中充分混合溶解，形成溶气水。
融气气浮设计要点
四、溶气浮法的主要设备的设计（一）溶气释放器1、溶气释放器主要特点(1)释气完全，在0.15MPa以上能释放溶气量的99%左右;(2)能在较低压力下工作，在0.2MPa以上时能取得良好的净水效果，节约电耗：(3)释出的气泡微细，气泡平均直径为20-40微米，气泡密集，附着性能良好。
2、不同型溶气释放器(二)压力溶气罐2．溶气罐溶气罐的作用是在一定的压力（一般0.2～0.6MPa）下，保证空气能充分地溶于废水中，并使水、气良好混合；混合时间一般为1～3min，混合时间与进气方式有关、即泵前进气混合时间可短些，泵后进气混合时间要长些溶气罐的顶部没有排气阀，以便定期将积存在罐顶部未溶解的空气排掉，以免减少罐容，另外多余的空气如不排出，由于游离气泡的搅动会影响气浮池的气浮效果。
罐底设放空阀，以便清洗时放空溶气罐。
为了防止溶气罐内短流。
增大紊流程度促进水气充分接触，加快气体扩散，常在罐内设隔套、挡板或填料。
溶气罐的形式可分为静态型和动态型两大类。
静态型包括花板式、纵隔板式、横隔板式等，这种溶气罐多用于泵前进气。
动态型分为填充式、涡轮式等，多用于泵后进气。
国内多采用花板式和填充式。
压力溶气罐有多种形式，比较好形式是空压机供气的喷淋式填料罐。
该设备特点是：（1）该种压力溶气罐用普通钢板卷焊而成。
但因属压力容器范畴，故其设计、制作需按一类压力容器要求考虑；（2）该种压力溶气罐的溶气效率与不加填料的溶气罐相比高30%，在水温20-30℃范围内，释气量约为理论饱和溶气量的90%-99%；（3）可应用的填料种类很多，如瓷质拉西环、塑料斜交错淋水板、不锈钢圈填料、塑料阶梯环等。
由于阶梯环具有较高的溶气效率，故可优先考虑。
不同直径的溶气罐，需配置不同尺寸的填料，其填料的充填高度一般取1m左右。
当溶气罐直径超过500mm时，考虑到布水均匀性，可适当增加填料高度。
（4）由于布气方式、气流流向变化等因素对填料罐溶气效率几乎无影响，因此进气的位置及形式一般无需过多考虑；（5）为自动控制罐内最佳液位，采用了浮球液位传感器，当液位达到了浮球传感器下限时，即指令关闭进气管上的电磁阀，反之，当液位达到上限时，则指令开启电磁阀；（6）溶气水的过流密度（溶气水流量与罐的截面积之比）有一个优化的范围。
溶气气浮设计要点
溶气气浮设计要点溶气气浮设计要点用途：气浮法净水新工艺及机理是七十年代同济大学的科研成果，已列为国家城建总局科研项目，该机是多种废水固液分离，达到净化的理想设备。
1、电镀废水中含多种重金属离子的混合废水，Cr+6、Cu+2、Fe+3、Zn+2等。
去除率均在90%以上，经处理后达到排放标准，总含量不超过50%毫克/升。
2、造纸白水的纸浆纤维回收利用，回收率可达90%，COD去除80%，经处理后的水，可循环回用，节省工业用水。
3、印染、漂染、毛纺废水的处理、色度去除率可达70-90%，COD去除55-88%，BOD去除50%。
4、制革废水的大量有机杂质去除，COD去除率60-70%，悬浮固体去除率80-90%。
5、对屠宰废水的大量有机杂质去除，COD去除率65-80%，悬浮固体去除率80-90%。
6、各类含油废水分离（包括乳化油、植物油），炼油废水的油脂可降至10以下。
7、对化工废水如颜料油漆等，COD去除率60-70%，橡胶废水处理，COD去除率70-80%。
8、对大池淋浴水浊度稳定在10度以下，水中的细菌、大肠菌有较大的幅度的下降。
9、生活饮用水及工业用水的浊度可净化到5度以下，同时对色度耗氧量降低有较好的效果。
二、原理与特征气浮法净水是在高压情况下，使水溶入大量的气体为工作液体，在骤然减压时，释放出无数微细气泡与经过混和反应后的水中杂质粘附在一起，使其絮体的比重小于1，从而浮于液面之上，形成泡沫（即气、水、颗粒）三相混合体，从而使污染物质得到以从废水中分离出来，达到净化效果。
加入混凝剂的废水和溶气罐高压输出的溶气水同时在气浮池内反应凝聚，从原始胶体凝聚成絮凝体的过程就是该机的工作过程，整个反应原理为药剂扩散、混凝水解、杂质胶体稳胶体聚集，微絮粒碰聚，使胶体颗粒径从0.001微粒凝聚成2毫米絮凝体迅速上浮，沉渣用刮渣机定时刮排，经过反应浮后的排放从集水槽内自动流出。
该机是经过许多高等院校，上海同济的多次总结修改后的第三代新产品，已受到广大用户的欢迎。
溶气气浮装置 操作说明书
溶气气浮装置XXXXXXXXXXXXXXXXXX目录一、概述 (2)二、优点 (2)三、工作原理 (2)四、产品技术参数 (3)六、设备调试 (3)七、设备操作 (6)八、日常维护及管理 (6)一、概述气浮技术近年来广泛应用于给排水及废水处理中，对于比重接近于水的微小悬浮物的去除，它是最有效的方法。
二、优点1、处理能力大、效率高、占地少、使用范围广。
2、工艺过程及设备构造简单，便于使用、维护。
3、能消除污泥膨胀。
4、气浮时向水中曝气，对去除水中的表面活性剂及臭味有明显的效果，同时由于曝气增加了水中的溶解氧，为后续处理提供了有利条件。
5、对低温、低浊、含藻类多的水源，采用气浮法可取得最好的效果。
6、微气泡与悬浮颗粒的高效吸附，提高了SS的去除效果。
7、能有效去除污水中油脂、胶状物和悬浮颗粒及纤维，降低污水中COD、BOD、SS等排污负荷，同时可明显改变水质颜色。
三、工作原理QFJ系列气浮装置采用压力溶气气浮法净水技术，是目前国内普遍采用的一种高效固液分离方法。
它采用压力溶气方式，首先将空气溶于水，再通过溶气释放器将溶于水中的空气以大量密集的微细气泡方式注入待处理废水中。
同时经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水管流至出水区后，一部分回流作溶气使用，剩余清水通过出水口流出。
气浮池水面上的浮渣积聚到一定厚度以后，由刮渣机刮入气浮机排渣槽后排出。
四、产品技术参数4.1产品配置本项目单套气浮装置，由1台回流泵、1台刮渣机、2台空压机、2台搅拌器、1台设备主体、1台溶气罐、1套配套工艺管道、1套平台护栏及1套控制柜组成。
名称：QFJ系列气浮装置规格参数：处理数量250m3/h，LxWxH=xxmm材质：钢制防腐4.2产品技术参数（单套）六、设备调试6.1调试准备1、彻底清扫气浮装置的各个部分；2、检查溶气水泵、空压机的完好程度，包括水泵的润滑加油、填料的松紧、底阀的密封性、空压机的加注机油等；3、检查电源、线路，并作短暂的空载运转，以判断泵与空压机的转向是否正确、有无杂声及发热现象；4、检查刮渣机的传动部分及刮板，并作空车运行，查看行车速度是否符合要求、刮板翻动是否灵活、行车的返回及电线的收放是否正常；5、按要求配置混凝剂，控制好浓度，并根据小样试验，初步确定药剂投加量；6、对各部分的闻门进行启、闭，并按要求分别置于“开”或“关”的位置；7、拆下所有释放器，以免冲洗时堵塞，待冲净后再装上；8、检查连接溶气罐和空压机间管路上的单向阀的流向是否指向溶气罐；9、按照溶气泵最大压力再加29.4kPa，调整好空压机的最低压力限位开关，以保证溶气罐的水不致进入空压机的气缸。
气浮机释放器规格参数
气浮机释放器规格参数气浮机释放器是水处理领域中常用的设备，用于去除水中的悬浮物和污染物，提高水质。
以下是气浮机释放器的一些规格参数及其作用。
1. 处理能力：气浮机释放器的处理能力是指单位时间内处理的水量。
通常以立方米/小时或升/小时来表示。
处理能力的大小取决于气浮机的尺寸和设计参数，一般会根据实际需求进行选择。
2. 净化效率：气浮机释放器的净化效率是指去除水中悬浮物和污染物的能力。
通常以百分比表示，可以根据需要调节气浮机的操作参数来达到不同的净化效果。
3. 涡流器直径：涡流器直径是气浮机释放器中一个重要的参数，它决定了气浮机释放器内的水流速度和涡流的形成。
较大的涡流器直径可以增加水与气体的接触面积，提高气浮效果。
4. 出水浊度：出水浊度是指经过气浮机释放器处理后的水中悬浮物含量。
通常以毫克/升或毫克/立方米来表示。
出水浊度的大小取决于气浮机释放器的设计和操作参数，一般要求能够达到国家或行业的相关标准。
5. 溶解气体浓度：气浮机释放器在处理水的过程中会向水中注入气体，通常是空气。
溶解气体浓度是指在单位体积的水中溶解的气体的量。
溶解气体浓度的大小对气浮效果有一定影响，一般会根据实际需求进行调节。
6. 气浮池尺寸：气浮机释放器通常需要安装在气浮池中。
气浮池的尺寸是根据气浮机的处理能力和设计要求来确定的。
较大的气浮池可以提供更大的接触面积和停留时间，有利于悬浮物的沉降和分离。
7. 污泥含固率：气浮机释放器处理水中的悬浮物后，会产生污泥。
污泥含固率是指污泥中固体物质的含量，通常以百分比表示。
较高的污泥含固率可以减少污泥的体积，降低处理成本。
8. 控制方式：气浮机释放器的控制方式可以分为手动和自动两种。
手动控制需要人工干预，自动控制可以根据水质和处理效果进行调节。
选择控制方式时需要考虑操作人员的技术水平和设备的稳定性。
9. 材质选择：气浮机释放器的材质选择对设备的耐腐蚀性和使用寿命有一定影响。
常见的材质有碳钢、不锈钢和玻璃钢等，可以根据实际水质和使用环境选择合适的材质。
溶气气浮机安装调试注意事项
溶气气浮机安装调试注意事项气浮机的作用比较多，应用也比较广泛，像豆制品厂、食品加工厂、车间清洗、养殖屠宰厂等在处理废水时都可以用得到，它的主要作用就是处理悬浮物，处理率可达90%以上，为后续的深度处理做好充足的准备。
溶气气浮机安装调试注意事项：一、安装1、设备安装前，必须务实地基。
并用混凝土砂浆垫高100-150mm也可以架空装，但基础必须能承担设备运行的重量。
2、设备就位后需要调整水平。
3、设备需设清洗下水道，可挖明渠，也可直接采用管道接至调节池，以便于冲洗气浮池的水排出去。
4、污水进口与反应池之间的连接管道，要求越短越好，以免絮凝体在管道中被破坏。
5、清水出水口可接通下水道排放，如需进入下水道处理工序，可直接与下水道处理设备相接。
6、污泥出口可直接至污泥槽或怒你处理设备。
7、电气箱一般应放置在扶梯侧面，环境应干净、清洁。
二、调试:A设备调试前，应做好一下准备工作：1、要清洗水池内所有的赃物、杂物。
2、对水泵及空压机等需要润滑部位进行加油滑。
3、通电源，启动水泵，检查转向是否与箭头所标方向一致。
用水动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。
4、按下刮沫机开关，使其向溶气系统一端行走。
运行到头后在行程撞块作用下，刮沫机反向行走，知道污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。
B试运行：1、加水，使气浮机水位达到距污泥池隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。
2、容器系统运行：关闭所有控制阀，将电器钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开举清水泵进水阀、控制阀、压力表压力逐渐上升，一般应达到 0.4-0.5Mpa。
此时打开溶气罐出水控制阀门，使溶气水通过释放器，施放至气浮池，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，施放的溶气水泡密度越高。
溶气系统的气体由空压机提供。
由于溶气水不断将罐内空气带走，罐内空气逐渐减少，水位上升。
溶气气浮技术说明
.HS 型溶气气浮使用说明书..1、设备用途主要起固—液或液—液分离，同时可以降低COD、BOD、色度等,用于去除废水中的油类与悬浮物。
2、产品性能描述2.1、工作原理：溶气气浮设备通过溶气和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的污染物固体或液体微粒上，造成污染物整体密度小于水的状态，并依靠浮力作用使其上升至水面，形成浮渣的形式，通过刮渣机刮去水面的浮渣，去除悬浮物等污染物质, 从而达到净化水质的目的。
2.2、结构特点：溶气气浮整套设备集成化。
结构紧凑、占地面积小、安装运输方便，处理效果好，并采用了回水科技股份有限公司自主研发的高效释放器，释放效率高，产生的微气泡直径小，气泡量大，而且释放器不易堵塞。
2.3、系统组成：溶气气浮设备由七部分构成：加药反应絮凝部分、加压溶气释放部分、气浮分离部分、刮渣部分、出水调节部分、手动排泥部分、电器控制部分等。
2.4、设备构成：溶气气浮设备由气浮设备本体、溶气罐、调压阀、空压机、水泵、刮渣机、释放器、出水调节堰及相关仪表、工艺管、阀件、电气控制柜、操作平台等构成。
2.5、溶气系统：对于气浮设备系统，溶气系统好比是气浮设备的“心脏”，也是气浮设备最主要的部分。
溶气系统主要由水泵、阀门、溶气罐、释放器、空压机组成。
采用内循环方式，通过不间断的溶气和释放过程，达到一个动态的平衡系统。
溶气水是由气浮清水仓的清水通过回流泵提升至溶气罐，..在一定的压力下，压缩空气溶解在溶气罐内的水里而形成的气水混合体，；所需的溶解空气通过空压机提供，并由调压阀调节气体流量及压力。
整套溶气系统最大溶气量达10％，且气体溶解度为100％，使气体分散时的微气泡分散均匀，平均气泡直径小于30μm。
：2.6、刮渣系统方形设备采用专业设计的链条式刮渣机，圆形设备采用专业设计的电机式刮渣机，浮渣由刮板自动刮入浮渣槽，该刮渣机运转平稳，刮渣均匀，而且刮板高度可调，能更好的适应各种运行环境，降低泥渣含水率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆形钢制结构，是水处理机的主体和核心。
部有释放器、均布器、污泥管、出水管、污泥槽、刮板及传动系统等。
释放器置于气浮机的中央位置，是产生微气泡的关键部件，溶气罐来的溶气水在这里与废水充分混合，突然释放，产生剧烈搅动和涡流，形成直径约为20－80um的微气泡，从而附于废水中的絮凝体上，从而降低絮凝体的上升比重，清水彻底分离出来，均布器程锥形的结构，连接于释放器上，主要作用是将分离出来的清水和污泥均匀散布于罐体中，出水管均布于罐体下部，并通过一根直立管连接到罐上部溢出，溢出口没有水位调节手柄，便于调节罐水位，污泥管安装于罐体底部，用于排出沉淀物，罐体上部没有污泥槽，槽上有刮板，刮板不停转动，不断将上浮的污泥刮到污泥槽，自流至污泥池.
溶气系统主要由溶气罐、储气罐、空气压缩机、高压泵组成，溶气罐是系统中最关键的部分，其作用就是实现水和空气的充分接触，加速空气溶解。
它是一个密闭耐压钢罐，部设计有挡板、隔套、可以加速气体和水体的分散、传质过程，提高溶气效率
GR全自动高效溶气罐。
