mapgis6.7中区文件影像裁剪
最新MAPGIS6.7-图像校正操作指南
M A P G I S6.7-图像校正操作指南17.8 镶嵌融合镶嵌融合是图像处理中一个重要的组成部分，利用该功能可以完成影像几何校正，影像镶嵌等实用操作。
17.8.1 重要概念1.两类文件。
在图像镶嵌配准部分有两类文件：校正文件:指需要进行几何校正和坐标参照处理的文件。
参照文件:是指在对校正文件进行处理时作为标准的文件。
2.控制点在图像镶嵌配准部分，控制点信息是主要处理对象，用户通过编辑校正文件中的控制点信息，从而完成其它各项功能。
3.两种控制点编辑方式MSIPROC 系统支持两种控制点编辑方式：图像-图形-控制点列表显示模式和图像-编辑-控制点列表显示模式。
1).图像-图形-控制点列表显示模式。
在图像-图形-控制点列表显示模式中有三个窗口显示在屏幕中；左上角的窗口是校正文件显示窗口，右上角的窗口是参照文件显示窗口，下边的窗口是控制点列表显示窗口。
见图17-8-1：图17-8-1 图像-图形-控制点列表显示模式2).图像-编辑-控制点列表显示模式。
图像-编辑-控制点列表显示模式中有两个窗口显示在屏幕中；上面的窗口是校正文件显示窗口，下面的窗口是控制点列表显示窗口。
见图17-8-2：图17-8-2 图像-编辑-控制点列表显示模式校正文件局部放大显示窗口和参照控制点输入编辑窗口在系统工作过程中会弹出。
4.当前控制点在MSIPROC 系统中，对控制点的编辑是对当前控制点进行操作的。
在控制点浏览状态下，当前控制点在校正文件的显示窗口和参照文件的显示窗口中是以红色表示。
在控制点列表显示窗口是以加亮的水平条显示。
5.控制点个数与校正多项式次数在MSIPROC 系统中，几何校正的模型采用了多项式拟合法，系统支持一阶到五阶的多项式几何校正变换。
不同阶的多项式几何校正变换最少控制点数在理论上为:一阶多项式几何校正(理论最小值)： 3 个控制点；二阶多项式几何校正(理论最小值)： 6 个控制点；三阶多项式几何校正(理论最小值)： 10 个控制点；四阶多项式几何校正(理论最小值)： 15 个控制点；五阶多项式几何校正(理论最小值)： 21 个控制点；为了保证较高的校正精度，实际选择的控制点至少为理论数的3 倍，即：一阶多项式几何校正(推荐最小值)： 9 个控制点；二阶多项式几何校正(推荐最小值)： 18 个控制点；三阶多项式几何校正(推荐最小值)： 30 个控制点；四阶多项式几何校正(推荐最小值)： 45 个控制点；五阶多项式几何校正(推荐最小值)： 63 个控制点；6.编辑显示窗口在MSIPROC 系统中，有六种编辑显示窗口，分别为：校正文件显示窗口、参照文件显示窗口、控制点列表显示窗口、参照控制点输入编辑窗口、校正文件局部放大显示窗口和参照文件局部放大显示窗口。
MapGIS 6.7影像裁剪
影像裁剪
1 AOI区影像裁剪
单击“文件”菜单下的“打开影像文件”命令，打开待裁剪的影像。
第一步：在“辅助工具”菜单中选择“AOI区编辑”。
第二步：添加一个AOI区，类型为“裁剪AOI”。
第三步：选择“影像制图”菜单下的“AOI区影像裁剪”，输出裁剪AOI区范围的图像。
2 区文件裁剪
选择“文件”菜单下的“打开影像”，打开待裁剪的影像。
第一步：打开“系统设置”下的“系统选项”，勾选“主窗口按图形方式显示”。
通过“文件”菜单下的“打开矢量文件”打开裁减区文件。
第二步：选择“影像制图”菜单的“区文件影像裁剪”选项，输入区文件范围内的影像。
备注：影像裁剪后输出的图像包含有AOI裁剪区，AOI裁剪区外的图像部分默认像元值为0。
arcgis影像裁剪的步骤
arcgis影像裁剪的步骤
裁剪影像在ArcGIS中是一个常见的操作，通常用于提取感兴趣区域的影像数据。
以下是在ArcGIS中裁剪影像的一般步骤：
1. 打开ArcMap或ArcGIS Pro软件，并加载需要裁剪的影像数据。
2. 确保在 Catalog 窗口中连接到包含需要裁剪的影像数据的文件夹或数据库。
3. 在 ArcToolbox 中找到 "Data Management Tools" -> "Raster" -> "Ras ter Processing"，然后双击 "Clip" 工具。
4. 在 "Clip" 工具对话框中，选择需要裁剪的输入栅格数据。
5. 指定裁剪范围，可以是一个矢量要素类或指定的范围坐标。
6. 指定输出栅格数据的保存位置和名称。
7. 根据需要设置其他裁剪选项，如裁剪像元大小、裁剪范围外
的像元值等。
8. 运行工具，等待裁剪过程完成。
值得注意的是，ArcGIS还提供了其他一些裁剪影像的工具和方法，比如使用遥感影像处理工具进行裁剪，或者使用栅格计算器进行裁剪等。
裁剪影像的具体步骤可能会因数据类型、裁剪范围和需求而有所不同，但以上步骤是一个常见的基本流程。
希望这些信息能帮助到你。
arcgis中按范围面裁剪影像
arcgis中按范围面裁剪影像在GIS（地理信息系统）中，影像裁剪是一项常见的操作，通过裁剪可以提取出我们感兴趣的区域，并去除掉不需要的部分。
而在ArcGIS软件中，按范围面裁剪影像是一种常用的裁剪方式，本文将介绍在ArcGIS中如何进行按范围面裁剪影像的操作步骤。
我们需要打开ArcGIS软件，并加载需要裁剪的影像数据。
在ArcMap界面中，点击“添加数据”按钮，选择要裁剪的影像文件，加载进地图视图中。
接下来，我们需要准备好裁剪范围面数据。
这可以是一个面状的矢量文件，比如shp文件，也可以是一个图层文件，比如要素类。
在本例中，我们将使用一个shp文件作为裁剪范围面数据。
同样地，通过点击“添加数据”按钮，将裁剪范围面数据加载进地图视图中。
现在，我们已经加载好了待裁剪的影像数据和裁剪范围面数据，接下来就可以开始按范围面裁剪影像了。
选择“数据管理工具箱”中的“裁剪工具”。
在弹出的对话框中，选择待裁剪的影像数据作为“输入栅格”（Input Raster），选择裁剪范围面数据作为“裁剪几何体”（Clipping Geometry）。
在“裁剪几何体”选项中，我们可以选择多个裁剪几何体。
如果我们只选择了一个裁剪几何体，那么裁剪结果将只包含该几何体范围内的影像数据。
如果我们选择了多个裁剪几何体，那么裁剪结果将包含所有选中几何体范围内的影像数据。
在“输出栅格”（Output Raster）选项中，我们需要指定裁剪后的影像数据保存位置和名称。
点击浏览按钮，选择保存路径和文件名，然后点击确定。
接下来，点击“运行”按钮，开始执行裁剪操作。
在操作完成后，我们将得到按范围面裁剪后的影像数据。
在裁剪完成后，我们可以通过调整地图视图的范围和放大倍数，来查看裁剪结果。
同时，我们还可以对裁剪后的影像数据进行进一步的分析和处理。
总结起来，按范围面裁剪影像是ArcGIS中一种常用的操作，通过这种方式可以提取出我们感兴趣的区域，并去除掉不需要的部分。
mapgis图形裁剪
图形裁剪图形裁剪实用程序提供对图形(点、线、区)文件进行任意裁剪的手段。
裁剪方式有内裁剪和外裁剪。
内裁剪即裁剪后保留裁剪框里面的部分，外裁剪则是裁剪后保留裁剪框外面的部分。
一、定义、编辑裁剪框在裁剪之前，必须先定义裁剪框，定义裁剪框可用下列方法之一：l. 用图形编辑系统中的造线、修改层号，改当前层，存当前层等功能编辑裁剪框，存到线文件中，然后再进人裁剪实用处理程序进行裁剪。
2. 在裁剪实用处理程序中，装入被裁剪文件，对照被裁剪文件，用编辑裁剪框功能直接编辑、修改裁剪框。
编辑裁剪框的步骤如下：“装人裁剪框”将裁剪框文件（.wL文件）装人内存，作为当前裁剪框。
“造点”指用鼠标造裁剪框，选中“造点”菜单后，光标变为十字光标，移动鼠标，按一次鼠标左键，造一个点。
按鼠标右键结束造点。
“改点”修改点位置。
移动鼠标，按左键选中裁剪框上的点，移动鼠标修改点位，再次按鼠标左键确定点位置；按鼠标右键则取消修改。
“删点”删除裁剪框上某一点。
当裁剪框点数少于3个点时，删点功能被禁止。
“删除裁剪框”删除当前裁剪框。
“存盘裁剪框”将当前裁剪框存到线文件中。
“另存裁剪框”将当前裁剪框存到指定的线文件中。
“键盘输入裁剪框”用键盘输入裁剪框坐标，或修改裁剪框坐标。
选中该菜单系统弹出图坐标输入对话框，输入X坐标值和Y坐标值，按回车键“Enter”。
1. 若当前状态为“添加”则系统把X和Y坐标添加到裁剪框尾，添加前先检查将要添加点与裁剪框尾点是否重叠，如果重叠，则拒绝添加；2. 若当前状态为“修改”则用刚输入的X和Y坐标替换坐标表中当前点的X和Y坐标。
3. 若“删除”按钮删除坐标表中的当前点。
4. 若坐标输入编辑完毕，选“结束’按钮，退出键盘输入编辑裁剪框对话框。
二、定义裁剪工程在定义好裁剪框后，就可以定义裁剪工程。
裁剪工程定义完毕，就可以开始裁剪。
也就是说，裁剪是根据当前的裁剪工程进行的。
裁剪工程菜单功能如下：“新建”根据当前裁剪框和装入的文件，建立新的裁剪工程，然后进入裁剪工程编辑状态。
mapgis67操纵流程

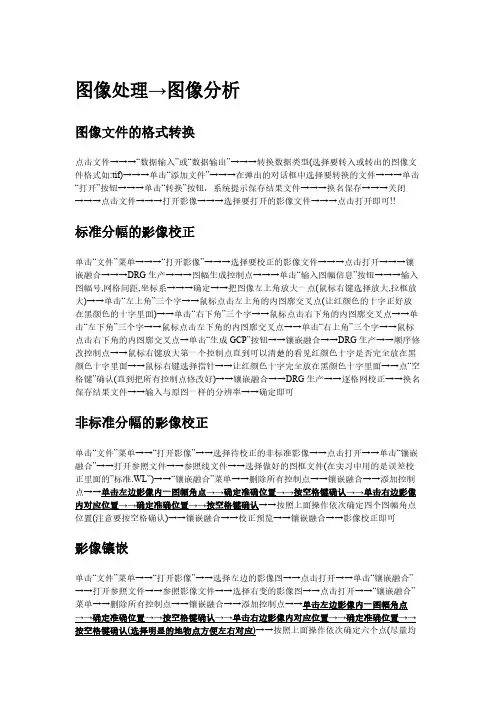

图像处理→图像分析图像文件的格式转换点击文件→→→“数据输入”或“数据输出”→→→转换数据类型(选择要转入或转出的图像文件格式如:tif)→→→单击“添加文件”→→→在弹出的对话框中选择要转换的文件→→→单击“打开”按钮→→→单击“转换”按钮，系统提示保存结果文件→→→换名保存→→→关闭→→→点击文件→→→打开影像→→→选择要打开的影像文件→→→点击打开即可!!标准分幅的影像校正单击“文件”菜单→→→“打开影像”→→→选择要校正的影像文件→→→点击打开→→→镶嵌融合→→→DRG生产→→→图幅生成控制点→→→单击“输入图幅信息”按钮→→→输入图幅号,网格间距,坐标系→→→确定→→把图像左上角放大一点(鼠标右键选择放大,拉框放大)→→单击“左上角”三个字→→鼠标点击左上角的内图廓交叉点(让红颜色的十字正好放在黑颜色的十字里面)→→单击“右下角”三个字→→鼠标点击右下角的内图廓交叉点→→单击“左下角”三个字→→鼠标点击左下角的内图廓交叉点→→单击“右上角”三个字→→鼠标点击右下角的内图廓交叉点→单击“生成GCP”按钮→→镶嵌融合→→DRG生产→→顺序修改控制点→→鼠标右键放大第一个控制点直到可以清楚的看见红颜色十字是否完全放在黑颜色十字里面→→鼠标右键选择指针→→让红颜色十字完全放在黑颜色十字里面→→点“空格键”确认(直到把所有控制点修改好)→→镶嵌融合→→DRG生产→→逐格网校正→→换名保存结果文件→→输入与原图一样的分辨率→→确定即可非标准分幅的影像校正单击“文件”菜单→→“打开影像”→→选择待校正的非标准影像→→点击打开→→单击“镶嵌融合”→→打开参照文件→→参照线文件→→选择做好的图框文件(在实习中用的是误差校正里面的”标准.WL”)→→“镶嵌融合”菜单→→删除所有控制点→→镶嵌融合→→添加控制点→→单击左边影像内一图幅角点→→确定准确位置→→按空格键确认→→单击右边影像内对应位置→→确定准确位置→→按空格键确认→→按照上面操作依次确定四个图幅角点位置(注意要按空格确认)→→镶嵌融合→→校正预览→→镶嵌融合→→影像校正即可影像镶嵌单击“文件”菜单→→“打开影像”→→选择左边的影像图→→点击打开→→单击“镶嵌融合”→→打开参照文件→→参照影像文件→→选择右变的影像图→→点击打开→→“镶嵌融合”菜单→→删除所有控制点→→镶嵌融合→→添加控制点→→单击左边影像内一图幅角点→→确定准确位置→→按空格键确认→→单击右边影像内对应位置→→确定准确位置→→按空格键确认(选择明显的地物点方便左右对应)→→按照上面操作依次确定六个点(尽量均匀分布在重合区域) →→镶嵌融合→→校正预览→→镶嵌融合→→影像镶嵌即可图形处理→→输入编辑矢量化文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→矢量化→→装入光栅文件→→选择要矢量化的图像文件→→打开→→在左边的窗口鼠标右键新建文件→→新建点文件→→取名→→确定→→文件前面打勾→→点编辑→→输入点图元→→文字就选注释→→给注释高宽,颜色→→确定→→点击要输入的地方→→输入汉字→→地物点就→→点编辑→→输入点图元→→选择子图→→子图号→→找到和图上一样的子图,给子图高宽,颜色→→确定→→在地物点上点鼠标左键即可→→新建线文件→→取名→→确定→→线编辑→→输入线→→选择线类型(双线,折线,流线)线型,颜色,线宽→→确定→→按地图画线→→鼠标右键结束→→新建区文件→→取名→→确定→→文件前面打勾→→区编辑→→输入弧段选择弧段类型,线型,颜色,线宽→→最后ctrl+鼠标右键封闭→→区编辑→→区编辑→→输入区→→给图案(记住要给图案高宽)等高线自动赋值文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择等高线文件→→打开→→矢量化→→“高程自动赋值”→→鼠标放在你要赋值的第一条等高线旁边点一下→→拉出一条线,这条线要穿过你要赋值的所有的等高线,在点一下鼠标左键→→在高程域名这里选择高程的属性结构→→输入当前高程(鼠标点击的第一下的等高线的高程值)→→输入高程增量(相邻的等高线的高程差值)→→确定→→线编辑→→参数编辑→→修改线属性→→点击每条等高线,属性里面都有等高线的高程值工程裁减文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择你要裁减的所有文件→→在右边窗口上鼠标右键→→新建区文件→→文件前面打勾→→区编辑里面输入弧段→→做一个封闭的弧段→→输入区→→在新建的区文件上面鼠标右键→→保存或者另存项目→→保存→→再在这个区文件上鼠标右键删除项目→→其他菜单→→工程裁减→→选择保存结果文件目录(不要和源文件放在一个文件夹里)→→保存→→添加全部→→选择全部→→内裁→→拓扑裁减→→把保存的工程文件的文件名改一下,不要用noname.mpj换成xxx.mpj→→参数应用→→装入裁减框(选择刚保存的区文件)→→确定→→开始裁减即可!!拓扑造区文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择拓扑造区的线文件→打开→→文件前面打勾→→其他菜单→→清线重叠坐标及自相交→其他菜单→→自动剪断线→→其他菜单→→清除微短线→→关掉对话框→→其他菜单→→重叠线检查→→其他菜单→→线拓扑错误检查→→在每个错误上点一下,查看错误,再在错误上点鼠标右键,选择错误的解决方法(反复做这一步直到没有错误弹出为止)→→其他菜单→→线转弧段→→取名保存区文件→→确定→→左窗口→→鼠标右键添加项目→→选择刚保存的区文件→→确定→→文件前面打勾→→其他菜单→→区拓扑错误检查(反复做这一步直到没有错误弹出为止)→→其他菜单→→拓扑重建即可实用服务→→误差校正误差校正文件菜单→→打开待校正的所有文件→→“控制点”菜单→→设置控制点参数→→单击“控制点”菜单下“采集数据值类型”选择“实际值”→→确定→→选择采集文件→→选择实际值文件(方里网.WT)→→确定→→“控制点”菜单下“自动采集控制点”→→系统会提示“是否新建控制点文件”→→是→→单击“控制点”菜单下“设置控制点参数”→→单击“控制点”菜单下“采集数据值类型”选择“理论值”→→选择理论控制点文件(标准.WL)→→确定→→单击“控制点”菜单下“自动采集控制点”命令→→确定→→“数据校正”菜单下“线文件校正转换→→选择要校正的线文件(综合.WL)→→确定→→“数据校正”菜单下“点文件校正转换→→选择要校正的点文件(综合.WT)→→确定→→“数据校正”菜单下“区文件校正转换→→选择要校正的区文件(综合.WP)→→单击鼠标右键，选择“复位”命令→→选择新生成的三个文件(NEW开头的文件)和理论值文件(标准.WL)→→确定即可实用服务→→投影变换小比例尺的标准框文件菜单下→→新建窗口→→系列标准图框→→选择小比例尺图框→→选择自己需要的图框模式→→输入图幅左下角经纬度值(度分秒)→→椭球参数→→确定→→根据自己的需要设置参数(一般都要把左下角平移原点和图框底边水平的勾去掉)→→确定即可小比例尺的非标准框文件菜单下→→新建窗口→→投影转换→→绘制投影经纬网→→给起始和结束的经纬度(角度单位设度为单位就是度,设度分秒为单位就是度分秒)→→选择绘经纬网或者是公里网→→给网间隔距→→投影参数→→给比例尺分母(也就是图框的比例尺)→→确定→→输入自己对应的参数→→确定→→复位窗口→→选择要复位的文件即可大比例尺的标准和非标准的图框文件菜单下→→新建窗口→→系列标准图框→→选择大比例尺的图框→→选择矩形分幅方式(标准的选正方形和矩形,非标准的选任意矩形分幅)→→给定起始的公里值以及自己需要的参数→→确定即可投影变化投影变换→→进行投影变换→→选择文件→→找到你要投影的文件→→当前投影→→设置当前文件的投影参数(坐标系类型,椭球参数,投影类型,比例尺分母,坐标单位,中央经度)→→目的投影(你要把文件投影到的坐标系)→→开始转化→→复位窗口→→new开头的文件便是新生成的文件坐标系转换(北京54转西安80)投影转换→→坐标系转换→→输入坐标系(北京)→→输出(西安)→→转换方法,公共点求系数→→在输入和输出那里分别填入一组坐标点在北京和西安坐标系下的坐标→→点击一下输入公共点→→再输入一组公共点→→再在输入和输出那里分别填入一组坐标点在北京和西安坐标系下的坐标→→输入你知道的几组公共点(最少三组点)→→在转换方法那里选择七参数布尔莎模型→→点击转换→→记录下七个参数的值→→确定→→投影转换→→编辑坐标转换参数→→源坐标系选择北京→→目的坐标系选择西安→→输入记录下来的七个参数→→添加项→→确定→→投影变换菜单下→→进行投影变换→→选择文件→→找到你要投影的文件→→当前投影→→设置当前文件的投影参数(椭球是北京)→→目的投影参数(其他参数不变,椭球参数变为西安)→→开始转化→→复位窗口→→new开头的文件便是新生成的文件库管理→→地图库管理文件批量入库Mapgis67主界面设置按钮→→把工作目录设置到将要入库的文件夹(文件夹里最好只有将要入库的文件)→→库管理→→地图库管理→→文件→→新建图库→→等经纬度梯形分幅→→下一步→→图库数据投影参数设置(输入成将要入库的文件的投影参数)→→输入图库的起始经纬度(也就是图幅的起始经纬度)→→原图比例尺(选择你入库文件的比例尺)→→图幅数→→完成→→图幅管理→→图幅层类管理器→→新建→→层类路径及属性结构提取→→选择将要入库的文件(属性结构相同的入一层不同的分别入一层)→→确定→→再点新建→→选择将要入库的文件直到文件入完→→利用上移和下移的按钮让入库的顺序为面线点→→确定→→图幅管理→→图幅批量入库即可文件的无缝拼接文件→→打开图库→→选择要接边的图库→→接边处理→→设置当前图库接边参数→→确定→→接边处理→→选择接边条启动接边过程→→选择将要接边的层→→确定→→在将要接边的两幅图中间点一下→→再选择接边的方式→→接边→→保存接边修改数据→→取消接边条终止接边过程库管理→→属性库管理属性挂接关闭所有文件→→属性→→连接属性→→连接属性(选择点线面的文件)→→被挂接文件(选择WB表文件)→→确定即可属性导出新建Excel文件→→文件→→导出→→打开(选择要导出属性的文件)→→数据源后面的”+”→→添加→→选择Excel驱动→→完成→→输入一个数据源名称→→选择工作簿→→找到新建的Excel文件→→把只读前面的勾去掉→→确定→→确定→→确定→→数据源里选到刚配置的数据源名→→给一个表格名称→→导出即可图形处理→→输出文件→→打开工程文件→→文件→→编辑工程文件→→把所有的文件激活→→工程输出编辑→→页面设置选择要输出的参数→→确定→→确定→→windows打印就可以windows输出直接打→→如果是光栅打印→→光栅输出→→设置光栅化参数→→选择输出分辨率→→确定→→光栅输出→→光栅化处理→→光栅输出→→打印光栅化文件→→输出设备选择对应的打印机驱动→→设置纸张大小→→使用打印机选择已有的打印机→→确定即可空间分析→→空间分析矢量文件的迭加分析文件→→装入将要进行分析的文件(两个文件)→→空间分析→→选择要分析的类型(最后生成什么文件就选择什么样的分析)→→叠加文件1,2分别选择要迭加的文件→→确定→→取名保存结果文件→→文件→→装入刚保存的文件即可缓冲区分析文件→→装入要进行分析的文件(一个文件)→→空间分析→→缓冲区分析→→输入缓冲区分析→→给以个半径值→→确定→→选择一个或一组或全部的内容做缓冲区分析→→取名保存即可空间分析→→DTM分析GRD模型文件→→打开数据文件(点或者线)→→点或者线数据高程点提取→→属性高程数据域(选择高程属性结构)→→确定→→GRD模型→→离散数据网格化→→文件换名→→换名保存→→确定→→文件→→打开三角剖分文件→→GRD模型→→绘制三种图即可TIN模型文件→→打开数据文件(点或者线)→→点或者线数据高程点提取→→属性高程数据域(选择高程属性结构)→→确定→→TIN模型→→快速生成三角剖分网→→TIN模型→→三种坡元图绘制即可。
MAPGIS批量裁减分幅图
MAPGIS批量裁减分幅图MAPGIS 批量裁减分幅图| 所在分类：测绘文章查看评论| 我要评论| 该文章已被点击0 次平台的地图库可以批量裁减分幅图。
1、平台输入编辑里打开需要裁减的文件，然后在工程文件窗口点击每个文件右键“修改项目”修改文件的“描述”（选择的文件必须是处于当前编辑状态），完成后保存工程。
2、地图库里建立dbs，将裁剪文件导入地图库里，注意的是在图幅管理，图库层类管理器，新建，层类路径及属性结构提取文件后，层类名称必须要和上面文件描述要一致。
3、裁剪数据进到库里后，在选项，图库维护工具，图幅分幅数据更新，系统弹出打开*.maj 对话框，这时打开上面保存的工程文件。
选“等经纬的梯形分幅”后的参数不知如何设置，主要是分幅参数中的起点坐标不知如何设置，图幅数如何设置（图幅高宽可不管，因为选原图比例尺为1：1 万时自动填写），本县所在县的投影中心点经度为1110000（数据库为1：1 万土地利用现状图）平台的地图库可以批量裁减分幅图。
[ /BlogDetail.as MAPGIS 图形坐标系与大地坐标系转换| 所在分类：测绘文章查看评论| 我要评论| 该文章已被点击0 次在MAPGIS 投影坐标类型中，大致有五种坐标类型：用户自定义也称设备坐标（以毫米为单位），地理坐标系（以度或度分秒为单位），大地坐标系（以米为单位），平面直角坐标系（以米为单位），地心大地直角。
如果进行设备坐标转换到地理坐标。
方法：第一步：启动投影变换系统。
第二步：打开需要转换的点（线，面）文件。
（菜单：文件/打开文件）第三步：编辑投影参数和TIC 点；选择转换文件（菜单：投影转换/MAPGIS 文件投影/选转换点（线，面）文件。
）；编辑TIC 点（菜单：投影转换/当前文件TIC 点/输入TIC 点。
注意：理伦值类型设为地理坐标系，以度或度分秒为单位）；编辑当前投影参数（菜单：投影转换/编辑当前投影参数。
注：当前投影坐标类型选择为用户自定义，坐标单位：毫米，比例尺母：1）；编辑结果投参数（菜单：投影转换/设置转换后的参数。
最新mapgis67操作流程
m a p g i s67操作流程图像处理→图像分析图像文件的格式转换点击文件→→→“数据输入”或“数据输出”→→→转换数据类型(选择要转入或转出的图像文件格式如:tif)→→→单击“添加文件”→→→在弹出的对话框中选择要转换的文件→→→单击“打开”按钮→→→单击“转换”按钮，系统提示保存结果文件→→→换名保存→→→关闭→→→点击文件→→→打开影像→→→选择要打开的影像文件→→→点击打开即可!!标准分幅的影像校正单击“文件”菜单→→→“打开影像”→→→选择要校正的影像文件→→→点击打开→→→镶嵌融合→→→DRG生产→→→图幅生成控制点→→→单击“输入图幅信息”按钮→→→输入图幅号,网格间距,坐标系→→→确定→→把图像左上角放大一点(鼠标右键选择放大,拉框放大)→→单击“左上角”三个字→→鼠标点击左上角的内图廓交叉点(让红颜色的十字正好放在黑颜色的十字里面)→→单击“右下角”三个字→→鼠标点击右下角的内图廓交叉点→→单击“左下角”三个字→→鼠标点击左下角的内图廓交叉点→→单击“右上角”三个字→→鼠标点击右下角的内图廓交叉点→单击“生成GCP”按钮→→镶嵌融合→→DRG生产→→顺序修改控制点→→鼠标右键放大第一个控制点直到可以清楚的看见红颜色十字是否完全放在黑颜色十字里面→→鼠标右键选择指针→→让红颜色十字完全放在黑颜色十字里面→→点“空格键”确认(直到把所有控制点修改好)→→镶嵌融合→→DRG生产→→逐格网校正→→换名保存结果文件→→输入与原图一样的分辨率→→确定即可非标准分幅的影像校正单击“文件”菜单→→“打开影像”→→选择待校正的非标准影像→→点击打开→→单击“镶嵌融合”→→打开参照文件→→参照线文件→→选择做好的图框文件(在实习中用的是误差校正里面的”标准.WL”)→→“镶嵌融合”菜单→→删除所有控制点→→镶嵌融合→→添加控制点→→单击左边影像内一图幅角点→→确定准确位置→→按空格键确认→→单击右边影像内对应位置→→确定准确位置→→按空格键确认→→按照上面操作依次确定四个图幅角点位置(注意要按空格确认)→→镶嵌融合→→校正预览→→镶嵌融合→→影像校正即可影像镶嵌单击“文件”菜单→→“打开影像”→→选择左边的影像图→→点击打开→→单击“镶嵌融合”→→打开参照文件→→参照影像文件→→选择右变的影像图→→点击打开→→“镶嵌融合”菜单→→删除所有控制点→→镶嵌融合→→添加控制点→→单击左边影像内一图幅角点→→确定准确位置→→按空格键确认→→单击右边影像内对应位置→→确定准确位置→→按空格键确认(选择明显的地物点方便左右对应)→→按照上面操作依次确定六个点(尽量均匀分布在重合区域)→→镶嵌融合→→校正预览→→镶嵌融合→→影像镶嵌即可图形处理→→输入编辑矢量化文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→矢量化→→装入光栅文件→→选择要矢量化的图像文件→→打开→→在左边的窗口鼠标右键新建文件→→新建点文件→→取名→→确定→→文件前面打勾→→点编辑→→输入点图元→→文字就选注释→→给注释高宽,颜色→→确定→→点击要输入的地方→→输入汉字→→地物点就→→点编辑→→输入点图元→→选择子图→→子图号→→找到和图上一样的子图,给子图高宽,颜色→→确定→→在地物点上点鼠标左键即可→→新建线文件→→取名→→确定→→线编辑→→输入线→→选择线类型(双线,折线,流线)线型,颜色,线宽→→确定→→按地图画线→→鼠标右键结束→→新建区文件→→取名→→确定→→文件前面打勾→→区编辑→→输入弧段选择弧段类型,线型,颜色,线宽→→最后ctrl+鼠标右键封闭→→区编辑→→区编辑→→输入区→→给图案(记住要给图案高宽)等高线自动赋值文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择等高线文件→→打开→→矢量化→→“高程自动赋值”→→鼠标放在你要赋值的第一条等高线旁边点一下→→拉出一条线,这条线要穿过你要赋值的所有的等高线,在点一下鼠标左键→→在高程域名这里选择高程的属性结构→→输入当前高程(鼠标点击的第一下的等高线的高程值)→→输入高程增量(相邻的等高线的高程差值)→→确定→→线编辑→→参数编辑→→修改线属性→→点击每条等高线,属性里面都有等高线的高程值工程裁减文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择你要裁减的所有文件→→在右边窗口上鼠标右键→→新建区文件→→文件前面打勾→→区编辑里面输入弧段→→做一个封闭的弧段→→输入区→→在新建的区文件上面鼠标右键→→保存或者另存项目→→保存→→再在这个区文件上鼠标右键删除项目→→其他菜单→→工程裁减→→选择保存结果文件目录(不要和源文件放在一个文件夹里)→→保存→→添加全部→→选择全部→→内裁→→拓扑裁减→→把保存的工程文件的文件名改一下,不要用noname.mpj换成xxx.mpj→→参数应用→→装入裁减框(选择刚保存的区文件)→→确定→→开始裁减即可!!拓扑造区文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择拓扑造区的线文件→→打开→→文件前面打勾→→其他菜单→→清线重叠坐标及自相交→→其他菜单→→自动剪断线→→其他菜单→→清除微短线→→关掉对话框→→其他菜单→→重叠线检查→→其他菜单→→线拓扑错误检查→→在每个错误上点一下,查看错误,再在错误上点鼠标右键,选择错误的解决方法(反复做这一步直到没有错误弹出为止)→→其他菜单→→线转弧段→→取名保存区文件→→确定→→左窗口→→鼠标右键添加项目→→选择刚保存的区文件→→确定→→文件前面打勾→→其他菜单→→区拓扑错误检查(反复做这一步直到没有错误弹出为止)→→其他菜单→→拓扑重建即可实用服务→→误差校正误差校正文件菜单→→打开待校正的所有文件→→“控制点”菜单→→设置控制点参数→→单击“控制点”菜单下“采集数据值类型”选择“实际值”→→确定→→选择采集文件→→选择实际值文件(方里网.WT)→→确定→→“控制点”菜单下“自动采集控制点”→→系统会提示“是否新建控制点文件”→→是→→单击“控制点”菜单下“设置控制点参数”→→单击“控制点”菜单下“采集数据值类型”选择“理论值”→→选择理论控制点文件(标准.WL)→→确定→→单击“控制点”菜单下“自动采集控制点”命令→→确定→→“数据校正”菜单下“线文件校正转换→→选择要校正的线文件(综合.WL)→→确定→→“数据校正”菜单下“点文件校正转换→→选择要校正的点文件(综合.WT)→→确定→→“数据校正”菜单下“区文件校正转换→→选择要校正的区文件(综合.WP)→→单击鼠标右键，选择“复位”命令→→选择新生成的三个文件(NEW开头的文件)和理论值文件(标准.WL)→→确定即可实用服务→→投影变换小比例尺的标准框文件菜单下→→新建窗口→→系列标准图框→→选择小比例尺图框→→选择自己需要的图框模式→→输入图幅坐下角经纬度值(度分秒)→→椭球参数→→确定→→根据自己的需要设置参数(一般都要把左下角平移原点和图框底边水平的勾去掉)→→确定即可小比例尺的非标准框文件菜单下→→新建窗口→→投影转换→→绘制投影经纬网→→给起始和结束的经纬度(角度单位设度为单位就是度,设度分秒为单位就是度分秒)→→选择绘经纬网或者是公里网→→给网间隔距→→投影参数→→给比例尺分母(也就是图框的比例尺)→→确定→→输入自己对应的参数→→确定→→复位窗口→→选择要复位的文件即可大比例尺的标准和非标准的图框文件菜单下→→新建窗口→→系列标准图框→→选择大比例尺的图框→→选择矩形分幅方式(标准的选正方形和矩形,非标准的选任意矩形分幅)→→给定起始的公里值以及自己需要的参数→→确定即可投影变化投影变换→→进行投影变换→→选择文件→→找到你要投影的文件→→当前投影→→设置当前文件的投影参数(坐标系类型,椭球参数,投影类型,比例尺分母,坐标单位,中央经度)→→目的投影(你要把文件投影到的坐标系)→→开始转化→→复位窗口→→new开头的文件便是新生成的文件坐标系转换(北京54转西安80)投影转换→→坐标系转换→→输入坐标系(北京)→→输出(西安)→→转换方法,公共点求系数→→在输入和输出那里分别填入一组坐标点在北京和西安坐标系下的坐标→→点击一下输入公共点→→再输入一组公共点→→再在输入和输出那里分别填入一组坐标点在北京和西安坐标系下的坐标→→输入你知道的几组公共点(最少三组点)→→在转换方法那里选择七参数布尔莎模型→→点击转换→→记录下七个参数的值→→确定→→投影转换→→编辑坐标转换参数→→源坐标系选择北京→→目的坐标系选择西安→→输入记录下来的七个参数→→添加项→→确定→→投影变换菜单下→→进行投影变换→→选择文件→→找到你要投影的文件→→当前投影→→设置当前文件的投影参数(椭球是北京)→→目的投影参数(其他参数不变,椭球参数变为西安)→→开始转化→→复位窗口→→new开头的文件便是新生成的文件库管理→→地图库管理文件批量入库Mapgis67主界面设置按钮→→把工作目录设置到将要入库的文件夹(文件夹里最好只有将要入库的文件)→→库管理→→地图库管理→→文件→→新建图库→→等经纬度梯形分幅→→下一步→→图库数据投影参数设置(输入成将要入库的文件的投影参数)→→输入图库的起始经纬度(也就是图幅的起始经纬度)→→原图比例尺(选择你入库文件的比例尺)→→图幅数→→完成→→图幅管理→→图幅层类管理器→→新建→→层类路径及属性结构提取→→选择将要入库的文件(属性结构相同的入一层不同的分别入一层)→→确定→→再点新建→→选择将要入库的文件直到文件入完→→利用上移和下移的按钮让入库的顺序为面线点→→确定→→图幅管理→→图幅批量入库即可文件的无缝拼接文件→→打开图库→→选择要接边的图库→→接边处理→→设置当前图库接边参数→→确定→→接边处理→→选择接边条启动接边过程→→选择将要接边的层→→确定→→在将要接边的两幅图中间点一下→→再选择接边的方式→→接边→→保存接边修改数据→→取消接边条终止接边过程库管理→→属性库管理属性挂接关闭所有文件→→属性→→连接属性→→连接属性(选择点线面的文件)→→被挂接文件(选择WB表文件)→→确定即可属性导出新建Excel文件→→文件→→导出→→打开(选择要导出属性的文件)→→数据源后面的”+”→→添加→→选择Excel驱动→→完成→→输入一个数据源名称→→选择工作簿→→找到新建的Excel文件→→把只读前面的勾去掉→→确定→→确定→→确定→→数据源里选到刚配置的数据源名→→给一个表格名称→→导出即可图形处理→→输出文件→→打开工程文件→→文件→→编辑工程文件→→把所有的文件激活→→工程输出编辑→→页面设置选择要输出的参数→→确定→→确定→→windows打印就可以windows输出直接打→→如果是光栅打印→→光栅输出→→设置光栅化参数→→选择输出分辨率→→确定→→光栅输出→→光栅化处理→→光栅输出→→打印光栅化文件→→输出设备选择对应的打印机驱动→→设置纸张大小→→使用打印机选择已有的打印机→→确定即可空间分析→→空间分析矢量文件的迭加分析文件→→装入将要进行分析的文件(两个文件)→→空间分析→→选择要分析的类型(最后生成什么文件就选择什么样的分析)→→叠加文件1,2分别选择要迭加的文件→→确定→→取名保存结果文件→→文件→→装入刚保存的文件即可缓冲区分析文件→→装入要进行分析的文件(一个文件)→→空间分析→→缓冲区分析→→输入缓冲区分析→→给以个半径值→→确定→→选择一个或一组或全部的内容做缓冲区分析→→取名保存即可空间分析→→DTM分析GRD模型文件→→打开数据文件(点或者线)→→点或者线数据高程点提取→→属性高程数据域(选择高程属性结构)→→确定→→GRD模型→→离散数据网格化→→文件换名→→换名保存→→确定→→文件→→打开三角剖分文件→→GRD模型→→绘制三种图即可TIN模型文件→→打开数据文件(点或者线)→→点或者线数据高程点提取→→属性高程数据域(选择高程属性结构)→→确定→→TIN模型→→快速生成三角剖分网→→TIN模型→→三种坡元图绘制即可。
mapgis图形剪裁
1.图形裁剪裁剪：裁剪是指将图形中的某一部分或全部按照给定多边形所圈定的边界范围提取出来进行单独处理的过程。
这个给定的多边形通常称作裁剪框。
在我们的平台上有两种裁剪方式，第一种是对整个工程裁剪（输入编辑/其它），第二种是对单个文件进行裁剪（实用服务/图形裁剪）。
1.1工程裁剪工程裁剪有三个注意点：裁剪框是区文件，而不是线文件。
裁剪之前裁剪框必须处于关闭状态。
裁剪之后的路径不能和源文件的路径一样，因为工程裁剪只是从源文件中将自己感兴趣的部分裁剪出来，工程中的项目名称和源文件一样，而不是重新命名，原文件并不被破坏。
第一步:新建裁剪框,此处只是为了演示而现作的裁剪框，一般情况下都是以先有裁剪框才进行裁剪。
如下图所示:◎第二步：编辑裁剪框,画定范围.如图单击输入弧段(类似输入线)结果如下下一步”区编辑”区编辑图形造区在刚才画的弧段内单击左键,弹出对话框保存裁剪框,然后删除裁剪框如图所示:或者将裁剪框处于关闭状态。
第三步：进行裁剪，进入其他/工程裁剪，点击工程裁剪，出现以下对话框：此对话框是让选择裁剪之后的文件存放目录，一般情况下是新建一个文件夹，总之不要和源文件放在同一个目录下。
选择路径后点击确定，弹出以下对话框：此处可以添加全部也可以自己选择添加，然后选择全部，选择裁剪来类型（内裁就是将裁剪框内的图形裁剪出来，外裁就是将裁剪框内外的图形裁剪出来）；选择裁剪方式（制图裁剪是拓扑结构不完整甚至没有拓扑结构的数据采用此种，如规划数据，它存在区与区叠加的情况；拓扑裁剪是具有严格的拓扑结构的数据使用的裁剪方式）；结果文件可以填写也可以不填写它只是针对被裁减的数据只用一个文件时使用，给保存的工程起个名字，如果前期在输入编辑里是采用打开工程的方式打开的就不用令其名字了，被裁之后的工程名字和源工程名相同。
然后点击生成被裁减工程或者参数应用，这两个功能一样，结果都是将被裁数据在左边的窗口中显示，但是生成被裁减工程时可能外裁不好用；然后点击装入裁剪框，最后就可以点击开始裁剪了，如果想浏览裁剪之后的结果，可以在右边的窗口中单击右键选择复位窗口。
mapgis的一般使用
计算机地图制图实习报告一、实习要求与目的：1.掌握Mapgis6.7的参数设置，输入编辑系统的常规操作；2.掌握Mapgis6.7中的图像文件的转换方法和校正处理方法；3.掌握Mapgis工程文件、点、线、面文件创建以及保存方法；4.掌握点线区输入方法和相应参数的设置；5.掌握点线的常用编辑方法；6.掌握图例与格网的建立；7.掌握平面等值线的绘制及格网的建立；8.了解电子沙盘常用功能，基本掌握对三维图的操作；二、实习步骤：1.裁剪图像：在青川县tif格式图像中，用Microsoft Office Picture Manager裁剪其中的5*5的部分区域图像。
结果如下：2.图像转换：将裁剪好的5*5的图像转换成msi格式的，步骤如下：1.在mapgis6.7主菜单中选择“图像处理”—>”图像分析”；2.点击图像分析模块的菜单“文件”->“数据输入”，将5*5的栅格图像转换为MapGIS的栅格图像格式（.msi），选择转换数据类型，点击添加文件，添加要转换的文件到转换文件列表中，然后点击转换即可。
3.图像校正：1.在图像分析模块中打开转换好的影像，菜单“镶嵌融合”->“添加控制点”，单击左侧工作区添加控制点的地方，会放大显示，调整好控制点位置后，按空格键，弹出输入新参照点坐标，如此重复添加控制点，直到个数满足校正参数要求（注意横坐标要减去500公里）2.菜单“镶嵌融合”->“校正参数”，设置相应参数，一般为一次多项式与最近邻重采样方式；3.菜单“镶嵌融合”->“影像校正”，保存校正后的图像的路径即可，其他可默认。
4.线要素的绘制：在工作台新建线，文件名为等高线，编辑线属性，修改线属性结构，为等高线添加字段“高程值”，参数设置如图：在工具栏中选择“输入线”，可以选择线形和线参数，再依照载入的光栅文件进行等高线的绘制。
其它的线要素的绘制与等高线类似。
5.等高线的赋值该图像的等高距为40米，根据图上的已知点进行等高线的赋值，使用高程自动赋值，如图：6.点要素的绘制：在本次作业中点要素有注释和子图之分，在工作台新建点，在工具栏中选择“输入点图元”图标，打开“输入点图形”对话框，其中输入类型分别选择注释和子图，点的其它参数自行设置，之后对地面上点状地物进行标注。
MAPGIS67的基本功能介绍
英文：map geographic information system 中文：地图地理信息系统
系统结构
图形处理
投 影 变 换 误 差 校 正Fra bibliotek……输 入 编 辑 输 出 文 件 转 换 ……
图 象 分 析
实用服务
图象处理
空间数据 属性结构
……
属 性 库 管 理
空间分析
5、系统库制作
系统库就像目录一样把你 要用的图案、线型、符号（点 线面）与相应的数字对应,用 数字调用系统库里的不同图案 线型符号等。假如你的系统库 不同，对应关系就不同。 系统库编辑框的中心线和中
间的十字叉分别控制着线型的
基线和子图的中心点。
6、图例板
图例板是 mapgis 平台用来
新建工程图例 （在工程操作区内单击鼠标右键）
3、线编辑
在“矢量化”菜单中，有高 程自动赋值功能。 输入线: 双线：选择生成中心线， 可以生成三线，在街道线等输入 时很实用； 矩形：输入圆角矩形需选择倒角 半径；输入规定大小的矩形，在 输入矩形后，选择变换线功能可 修改边长； 输入规定大小的圆：输入圆形 时，不按鼠标右键，先按F8功能 键，出现圆心坐标和半径大小来 进行修改。 输入居民地：采用输入线中正交 方式。 矢量化常用键： F5 F6 F7 F8 F9 F11改线方向 F12捕获线头线尾 CTRL+右键：线封闭 SHIFT：抓线上最近点
规范矢量化数据的重要工具，
图例板预先规定了地图要素对 应的文件、线型、图层、颜色
在图例类型中选择点、线、区类型
等参数特征，应用图例板可提
高数据采集的工作效率和质量。
分别输入图例名称、描述、分类码 输入图例参数后添加
mapgis常见问题的回答
mapgis常见问题解答：1，图像裁剪怎么裁剪？？？工程裁剪：其它→工程裁剪→另存一个地方→添加需要裁剪的文件→内裁→拓扑裁剪→装入裁剪框→开始裁剪→退出。
2，裁剪后图像为什么显示不出来？应该是你的裁剪参数设置有问题，造成空裁，所以什么都没有。
请正确设置，设置后最好在预览窗口复位显示，看看是否有图形3，工程裁剪为什么区数为0？这个很有可能是你画线是有没闭合的线，造区要求是封闭的曲线。
造区是在MAPGIS里有一个模块叫弧段提取的用这个造区但是线一定要封闭4，图形裁剪下面的输入编辑里的工程裁剪怎么用？？工程裁剪视频/forum.php?mod=viewthread&tid=32255&fromuid=2532工程裁剪方法/forum.php?mod=viewthread&tid=2840&fromuid=2532裁剪时要注意，不要让被裁剪的文件处于编辑状态，只需要添加到工程即可。
另外裁剪框要确定是面文件而不是没有拓扑重建的弧段文件。
最后要确认被裁文件与裁剪框是否是套合的，就是空间位置关系是否正确的，就像你用北京的范围线去裁美国的范围，得出来的肯定是什么都没有，因为空间位置就不对。
三种方案：一、1 打开要裁剪的工程，确定你要裁剪的区域，工程中新建个线文件（WL文件），在左侧“工作台”区域这个新建的线旁边的方框里打上对勾（表示编辑当前新建的线文件），这时画个矩形把你要裁剪的区域圈在里面，然后保存新建的线文件，这就是你下面裁剪步骤所需的重要文件--“裁剪框”。
2 打开MAPGIS主菜单，选择“实用工具”--“图形裁剪”，弹出个裁剪窗口，点击最上面的一排菜单按钮，分别装入被裁剪工程的点、线、区文件，然后鼠标右键复位窗口，在最上面的一排菜单中找到“装入裁剪框”，装入第一部生成的裁剪框，点击“新建裁剪”，弹出个填写框，换个新名称定义裁剪后所生成的点、线、区文件，确定，最后点击最上面的一排菜单按钮中一个“小剪子”图标开始裁剪。
MAPGIS67教程(数据处理详细步骤讲解)
MAPGIS67教程(数据处理详细步骤讲解)
本教程将为您介绍如何使用MAPGIS67进行数据处理的详细步骤。
步骤一：数据导入
1. 打开MAPGIS67软件。
2. 点击菜单栏上的“文件”选项，选择“导入”。
3. 选择要导入的数据文件，并点击“打开”按钮。
步骤二：数据预处理
1. 在导入的数据文件中，浏览并选择要处理的数据图层。
2. 点击工具栏上的“数据预处理”图标。
3. 在数据预处理窗口中，根据需求选择所需的预处理操作，例如数据清理、数据筛选、属性字段处理等。
4. 完成预处理操作后，点击“应用”按钮。
步骤三：空间分析
1. 在处理好的数据图层上，点击工具栏上的“空间分析”图标。
2. 在空间分析窗口中，选择要执行的空间分析操作，例如缓冲
区分析、叠加分析、空间关系分析等。
3. 配置所选空间分析操作的参数，如缓冲区半径、叠加图层等。
4. 点击“执行”按钮，等待分析结果的生成。
步骤四：结果输出
1. 在完成空间分析后，点击菜单栏上的“文件”选项，选择“导出”。
2. 选择输出的文件格式和路径，并点击“保存”按钮。
3. 等待输出文件的生成，即可使用导出的数据结果。
以上就是使用MAPGIS67进行数据处理的详细步骤。
希望本教程能帮助您顺利完成数据处理任务。
如有任何问题，请随时与我们联系。
谢谢！。
mapgis工程裁减和图形裁剪
Mapgis工程裁减的必要性
提高数据处理效率
通过裁减不必要的图层和数据，可以减少数据冗 余，提高数据处理速度和效率。
提升地图精度
根据实际需求选择合适的图层和数据，可以更好 地突出重点，提升地图的精度和可视化效果。
Mapgis工程裁减和图形裁剪
contents
目录
• Mapgis工程裁减 • 图形裁剪 • Mapgis工程裁减和图形裁剪的应用场景 • Mapgis工程裁减和图形裁剪的优缺点 • Mapgis工程裁减和图形裁剪的未来发展
01 Mapgis工程裁减
Mapgis工程裁减的定义
Mapgis工程裁减是指根据实际需求 ，对Mapgis工程中的图层、数据和 属性进行筛选、整合和优化，以减少 数据冗余和提高数据处理效率的过程 。
总结词
图形裁剪的实现方式有多种，包括矢量裁剪、栅格裁剪和混合裁剪等。
详细描述
矢量裁剪是基于矢量数据进行的，通过计算矢量对象之间的几何关系进行裁剪。栅格裁剪则是基于栅格数据进行 的，通过设置阈值或区域进行裁剪。混合裁剪则是结合了矢量裁剪和栅格裁剪的方法，以提高裁剪效率和精度。 在实际应用中，应根据具体需求选择合适的实现方式。
Mapgis支持的数据格式有限，对于一些特 殊格式的数据可能无法进行有效的裁剪。
操作复杂度
成本较高
虽然Mapgis提供了丰富的参数和选项，但 操作相对较为复杂，需要一定的专业知识 和经验。
相对于一些开源的GIS软件，Mapgis的价 格较高，对于一些小型企业和个人可能不 太友好。
05 Mapgis工程裁减和图形 裁剪的未来发展
MapGIS如何裁剪、移动校正MSI影像和矢量图校正
如何裁剪和移动校正MSI影像（XZJ）一、如何裁剪MSI影像？（XZJ）1、启动“MapGis”→选择“图像处理”→“图像分析”或者“镶嵌配准”→打开一个MSI影像文件→选中“镶嵌融合”菜单→点击“打开参照文件”→点击“参照区文件”→选中并打开一个或几个区文件，此时会在右侧弹出一个窗口。
2、选中“辅助工具”或者“栅矢转换”工具条→点击“区文件影像裁剪”→点击右侧窗口中的某个区文件图形，弹出“是否利用该区进行影像裁剪？”的提示语→点击“确认”，弹出一个另存为MSI影像的路径文件名窗口→输入要保存文件的文件名，点击“保存”→稍等几秒，文件保存结束，至此操作结束。
OKXZJ！！二、如何配准校正MSI影像？（XZJ）第1步：启动“MapGis”→选择“图像处理”→“图像分析”或者“镶嵌配准”→打开一个MSI影像文件；第2步：选中“镶嵌融合”菜单→点击“控制点浏览”及“控制点信息”，在上方窗口可以看到影像的四个角有均有1个红色“十”字叉控制点，且其附近各有一个代表控制点编号的蓝色数字，而在下方窗口则可以看到4个控制点坐标信息，包括控制点ID、校正点X坐标、校正点Y坐标、参照点X坐标、参照点Y坐标、残差；第3步：在下方控制点信息窗口，点击你想要配准校正的控制点（注意：控制点必须始终处于勾选状态）；第4步：选中“镶嵌融合”菜单→点击“更新控制点”工具条；第5步：在上方MSI影像窗口找到相应控制点的新位置，点击，生成一个红色“十”字叉控制点，然后按“空格键”就会弹出“请输入新的参照点坐标”窗口，此处输入该控制点新位置的地理平面直角坐标依MSI影像比例尺所对应的图面坐标值（注意：图面坐标的X值表示地理坐标Y值，图面坐标的Y值表示地理坐标X值）→点击“确定”→弹出“是否更新当前控制点”→点击“是”，此时该控制点已更新好了。
→→依次更新其它3个控制点。
至此，MSI影像已经按你的需要配准校正到合适的位置了！！OK！！【警示】配准校正前（即刚打开一个待配准校正的MSI文件时，先点击“镶嵌融合”→“保存控制点文件”，弹出保存路径及文件命名（*.gcp），备份该MSI文件原始的控制点数据，以作恢复之用；配准校正后再按前述方法保存控制点数据文件（*.gcp）。
MapGIS工程裁剪方法(图文解说)
MapGIS工程裁剪方法（图文解说）1.打开被裁减的工程文件或者点、线、面文件，在左侧的工程管理处右键点击空白处，新建一个区文件。
2再建一个线文件，绘制一个线框。
3.R区编辑-线工作区提取弧-选择第2步画的线框。
4.点击输入区-再点击第3步中提取的弧会出现点确定5 关闭第一步建立的区，是否保存？点“是”6.单击菜单的“其他”->“工程裁剪”，弹出裁剪后工程保存的路径的对话框，设置路径。
7.设置工程裁剪对话框，选择需要裁剪的图层文件（可以是添加全部）——选择全部——，裁剪类型“内裁”表示保留裁剪边界内部的部分，“外裁”反之，“拓扑裁剪”，设置好后，点击“参数应用”（有的版本点这个无效，点“生成原始数据”按钮），然后装入裁剪框（就是刚才新建的区文件），点击开始裁剪即可，右侧便出现裁剪后的图形。
制图裁剪和拓扑裁剪两种方式，其主要区别是在于对区文件的剪裁。
使用制图裁剪裁两个相邻的区时，系统会将它们共同的弧段一分为二，使两个区相互独立，拓扑关系发生变化。
而拓扑裁剪的方式则使它们共同的弧段保持原来的拓扑关系。
所以应该是选择拓扑裁剪比较好，可以保持原来的拓扑关系，以前没有注意，抱歉。
8.回到刚才裁剪设置的路径，打开裁剪后的文件即可。
注：1、裁剪区为0的错误，一般都是裁剪区没有先保存再裁剪造成的。
2、裁剪后部分要素缺失，特别是区图层，这时因为矢量化区的时候没有按照GIS 的拓扑关系来矢量化，在矢量化区的时候，在两个区公共交点的地方，画弧段在此处要结束弧段，形成线（弧）头/尾，然后使用“F12”捕捉线(弧)头线(弧)尾来形成封闭的弧段，这样绘制的区域与区域之间符合拓扑关系，两者共边，而不会出现两个区之间放大之后有空隙或者重叠的问题。
如果已经错误的方法绘制了区域，出现2的问题，则可以使用菜单|其他|拓扑重建&子区搜索对该区图层进行处理，然后裁剪，很可能会解决上述问题（我只遇到过一次，成功处理）。
MAPGIS6.7实用教程--图形裁剪
MAPGIS6.7实用教程--图形裁剪
图形裁剪
(作者：w11)
两种方法，
第一种：
1．在“输入编辑”里先预先画好线（一定要封闭），单独存文件。
2．点击“常用工具”找到“图形裁剪”。
3．“文件”→装入要裁剪的点、线、区文件（C.WL是裁剪框文
件）
4．“编辑裁剪框”→“装入裁剪框”→装入裁剪框文件
5．“裁剪工程”→“新建”→打开一个“编辑裁剪工程文件”面板，
6．在“结果文件名”内输入裁剪后的文件路径和文件名，点击“修改”按钮。
7．依次加入线文件，如果区文件再加入区文件。
点击“OK”按钮.
8．在下拉菜单“裁剪工程”→“裁剪”，等待裁剪。
单击鼠标右键弹出“复位窗口”，选择裁剪后的文件，按“确定”按钮。
裁剪后的结果。
第二种方法：
其它步聚同上第5步开始。
本次操作结束，如发现有不清或不对的地方请与我们联系（j-t-*********），我们会及时改正，谢谢！
这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
影像裁剪
影像裁剪影像裁剪的概念影像裁剪是根据实际工作或者研究的区域的范围，把影像裁剪出一个或多个新的影像文件。
影像裁剪是输入一幅能涵盖研究区的影像，通过掩膜（研究区范围的区文件等），裁剪出新的结果文件，范围和掩膜范围一致。
影像裁剪包括分块裁剪、标准图幅裁剪、影像批量裁剪三种方式。
影像分块裁剪影像分块裁剪按照裁剪模式分为：用户输入坐标、按分块大小、按分块数目、AOI区裁剪、矢量区裁剪、自定义多边形、按影像范围裁剪。
这些决定了影像裁剪的一个掩膜范围。
用户输入坐标用户输入坐标是要求用户输入影像行列值或者输入坐标，行列值和xy坐标可通过坐标类型选项卡切换。
在显示视图中有红色矩形框，可以通过鼠标移动位置。
在显示视图右侧，有一些功能按钮，可以使用功能按钮改变输入坐标的矩形框。
按分块大小裁剪按照分块大小裁剪是按照影像像素的大小确定裁剪区域，如下图所示将影像分为3000*3000的区域按分块数目按照分块数目是将影像按照行数与列数裁剪成一个新的结果集。
如图所示，图中的显示视图中按照4行4列将影像裁剪成16块结果。
AOI区裁剪AOI区裁剪是使用编辑好的ＡＯＩ区进行对影像裁剪，通过显示目录右侧导入AOI区按钮，添加AOI区进行裁剪。
一般情况很少使用AOI区，使用矢量区边界裁剪能够实现和AOI去裁剪一样的效果。
矢量裁剪矢量裁剪是用的比较多的一种裁剪方式，我们可以找到研究区域的矢量文件，通过使用矢量文件裁剪出研究区。
如下图所示，矢量裁剪需要使用右侧的简单要素区按钮打开区文件。
自定义多边形裁剪自定义多边形裁剪是在显示视图中手动绘制一个多边形掩膜区域，通过绘制的掩膜区域裁剪出影像。
如下图所示，红色的线是绘制的多边形区域。
按影像的范围裁剪按影像范围裁剪是通过添加一幅栅格影像将影像裁剪下来，裁剪范围为添加栅格影像的最小外包矩形。
如图所示，红色区域为添加进来的栅格影像的最小外包矩形。
标准分幅裁剪标准分幅标准分幅是按照国家标准比例尺的地图分幅，标准分幅的每一幅数据都有固定的分幅编号，根据分幅编号可以确定比例尺，确定分幅的范围。
